ED320QX - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-bildskärm
Skärmstorlek	31,5" (80 cm)
Maximal upplösning	1920 x 1080 @ 240 Hz
Ljusstyrka	300 cd/m² (typisk)
Kontrast	100 000 000:1 max. (ACM)
Svarstid	1 ms (VRB)
Betraktningsvinkel	178° (H) / 178° (V) (CR=10)
Paneltyp	VA
Horisontell frekvens	HDMI/DP : 31,469 - 291,309 kHz
Vertikal frekvens	HDMI/DP : 48 - 240 Hz
Strömförbrukning (på)	32 W (typisk)
Strömförbrukning (standby)	0,5 W (typisk)
Ingångskontakter	HDMI x2, DP (tillval)
Inbyggda högtalare	2 W x 2 (tillval)
Mått (B x D x H)	709,4 x 513,9 x 199,1 mm
Nettovikt	4,9 kg
Lutning	-5° till +20°
Avtagbart stativ	Ja
Strömförsörjning	100-240 V ~ 50/60 Hz
Rekommenderad rengöring	Mjuk trasa, lösningsmedelfri lösning, undvik ammoniak/alkohol
Drifttemperatur	0 till 40 °C
Förvaringstemperatur	-20 till 60 °C

Vanliga frågor - ED320QX ACER

Hur rengör jag skärmen på Acer ED320QX-bildskärmen ?

Stäng av bildskärmen och koppla bort nätadaptern. Använd en mjuk trasa lätt fuktad med en lösningsmedelfri rengöringslösning. Spraya aldrig vätska direkt på skärmen. Undvik rengöringsmedel som innehåller ammoniak eller alkohol.

Vilka kablar kan jag använda för att ansluta min dator ?

Bildskärmen stöder anslutningar som VGA, HDMI, DisplayPort och USB Type-C (beroende på modell). Se till att bildskärmen och datorn är avstängda innan du ansluter kablarna.

Hur justerar jag ljusstyrka och kontrast ?

Använd de externa knapparna på bildskärmen. Tryck på menyknappen (knapp 4) för att öppna OSD, navigera sedan till inställningarna för ljusstyrka och kontrast. Du kan också använda dedikerade genvägar (knapp 2 för ljusstyrka).

Vad gör jag om skärmen inte tänds ?

Kontrollera att strömkabeln är korrekt ansluten till bildskärmen och ett vägguttag. Se till att bildskärmens strömknapp är påslagen. Testa med ett annat uttag eller en annan strömkabel. Om problemet kvarstår, kontakta en auktoriserad tekniker.

Vad är strömförbrukningen i standby ?

I standby-läge förbrukar bildskärmen typiskt 0,5 W. I avstängt läge är förbrukningen 0,3 W. För att spara energi, koppla bort nätadaptern om du inte använder den under en längre tid.

Kan jag montera bildskärmen på en väggfäste ?

Ja, bildskärmen är kompatibel med VESA-standarden. Ta bort det avtagbara stativet och montera ett lämpligt väggfäste. Följ tillverkarens instruktioner för att undvika skador.

Hur aktiverar jag energisparläge ?

Bildskärmen går automatiskt i standby när ingen signal detekteras. Du kan också ställa in fördröjningen för standby i OSD-menyn via parametern OSD-fördröjning eller konfigurera strömhanteringsinställningarna på din dator.

Är bildskärmen kompatibel med HDMI 2.0 ?

Ja, bildskärmens HDMI-portar stöder en maximal upplösning på 1920x1080 vid 240 Hz, vilket motsvarar HDMI 2.0-specifikationerna. Använd en höghastighets HDMI-kabel för bästa prestanda.

Hur återvinner jag min bildskärm vid slutet av dess livslängd ?

Kasta inte bildskärmen i hushållssoporna. Lämna den till en auktoriserad insamlingsplats för återvinning av elektrisk och elektronisk utrustning. Följ lokala föreskrifter (WEEE-direktivet). För mer information, kontakta din kommun eller butiken där du köpte den.

Vad gör jag vid döda eller defekta pixlar ?

Några defekta pixlar är normalt och påverkar inte garantin. Om antalet döda pixlar är för stort, kontakta Acers kundtjänst. Undvik att trycka på skärmen, eftersom det kan förvärra problemet.

BRUKSANVISNING ED320QX ACER

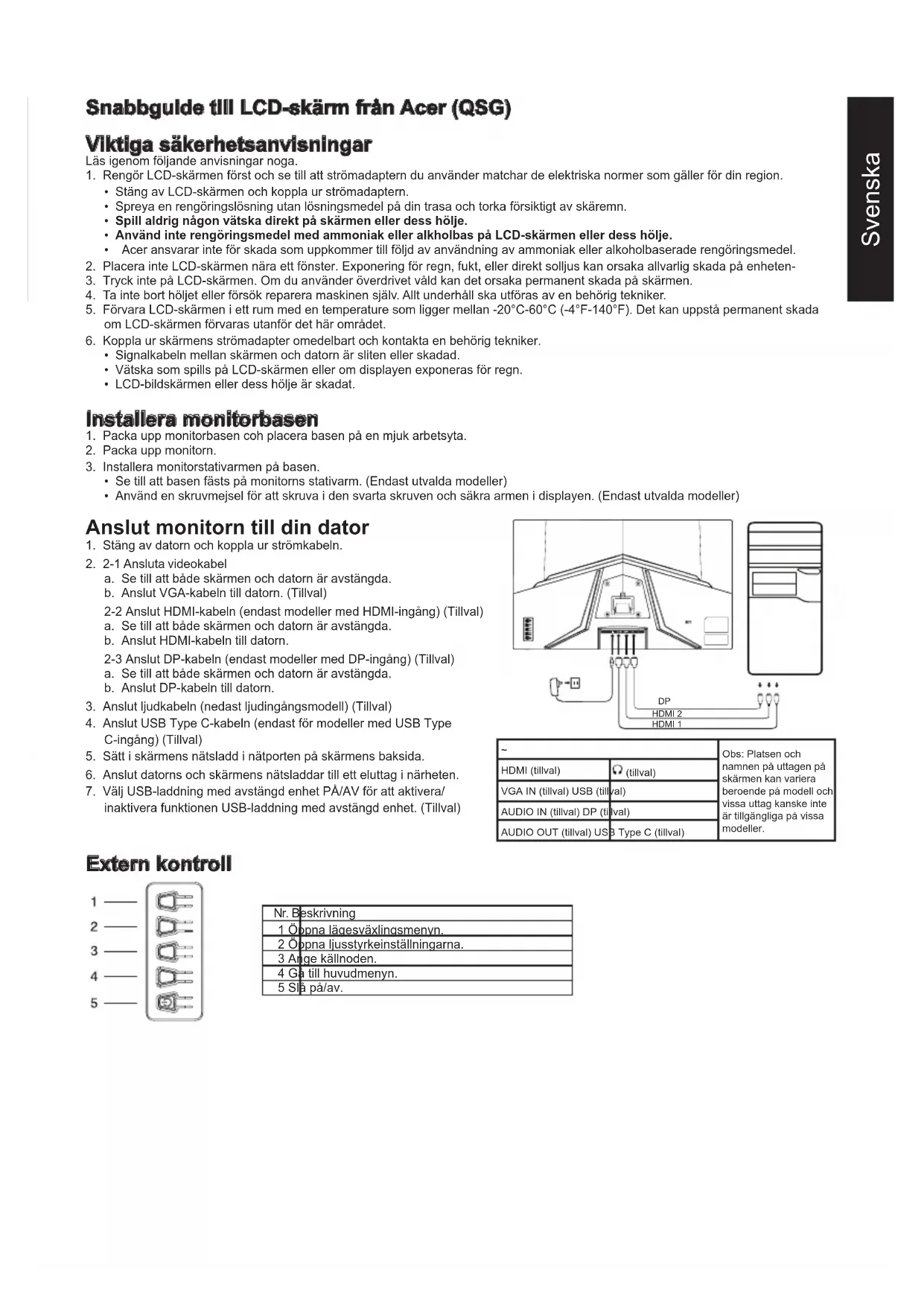

Snabbguide till LCD-skärm från Acer (QSG)

1. Rengör LCD-skärmen först och se till att strömadaptern du använder matchar de elektriska normer som gäller för din region.
2. Stäng av LCD-skärmen och koppla ur strömadaptern.
3. Spraya en rengöringslösning utan lösningsmedel på din trasa och torka försiktigt av skärmen.
4. Spill aldrig någon vätska direkt på skärmen eller dess hölje.
5. Använd inte rengöringsmedel med ammoniak eller alkoholbas på LCD-skärmen eller dess hölje.
6. Acer ansvarar inte för skada som uppkommit till följd av användning av ammoniak eller alkoholbaserade rengöringsmedel.
7. Placera inte LCD-skärmen nära ett fönster. Exponering för regn, fukt eller direkt solljus kan orsaka allvarlig skada på enheten.
8. Tryck inte på LCD-skärmen. Om du använder överdrivet våld kan det orsaka permanent skada på skärmen.
9. Ta inte bort höljet eller försök reparera maskinen själv. Allt underhåll ska utföras av en behörig tekniker.
10. Förvara LCD-skärmen i ett rum med en temperatur som ligger mellan -20°C-60°C (-4°F-140°F). Det kan uppstå permanent skada om LCD-skärmen förvaras utanför det här området.
11. Koppla ur skärmens strömadapter omedelbart och kontakta en behörig tekniker.
12. Signalkabeln mellan skärmen och datorn är sliten eller skadad. Vätska som spills på LCD-skärmen eller om displayen exponeras för regn.
13. LCD-bildskärmen eller dess hölje är skadat.

Installera monitorbasen

1. Packa upp monitorbasen och placera basen på en mjuk arbetsyta.
2. Packa upp monitorn.
3. Installera monitorstativarmen på basen.
4. Se till att basen fästs på monitorns stativarm. (Endast utvalda modeller)
5. Använd en skruvmejsel för att skruva i den svarta skruven och säkra armen i displayen. (Endast utvalda modeller)

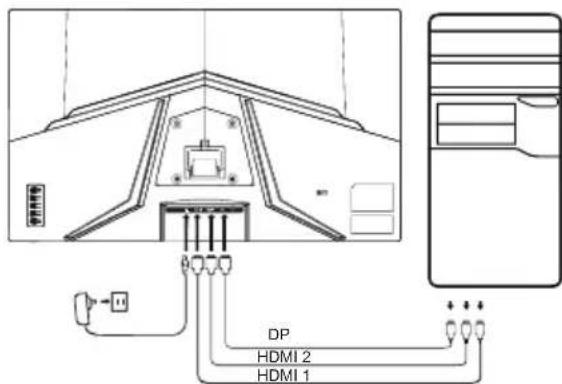

Anslut monitorn till din dator

1. Stäng av datorn och koppla ur strömkabeln.
2. 2-1 Ansluta videokabel

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-kabeln till datorn. (Tillval)

2-2 Anslut HDMI-kabeln (endast modeller med HDMI-ingång) (Tillval) a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn. 2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (Tillval) a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln (endast ljudingångsmodell) (Tillval)
2. Anslut USB Type C-kabeln (endast för modeller med USB Type C-ingång) (Tillval)
3. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
4. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
5. Välj USB-laddning med avstängd enhet PÅ för att aktivera/inaktivera funktionen USB-laddning med avstängd enhet. (Tillval)

-		Obs: Platsen och namnen på uttagen på skärmen kan variera beroende på modell och vissa uttag kanske inte är tillgangliga på vissa modeller.
HDMI (tillval)	( tillval )
VGA IN (tillval) USB (tillval)
AUDIO IN (tillval) DP (tillval)
AUDIO OUT (tillval) USB Type C (tillval)

Extern kontroll

Nr. Beskrivning

1 Öpna lagesväxlingsmenyn.

2 Öpna lusstyrkeinställingarna.

3 Angé källnoden.

4 Gå till huvudmenyn.

5 Sla på/av.

Regel- och säkerhetskrav

FCC-meddelande

Utrustningen har testats och uppfyller gränsvärdena för en digital enhet klass B, i enlighet med artikel 15 i FCC-reglerna. Dessa gränser är utformade för att erbjuda skäligt skydd mot skadlig störning när utrustningen är installerad i ett bostadsområde. Utrustningen genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka störningar i radiokommunikationen.

Det finns dock ingen garanti att störningar inte sker i en specifik installation. Om enheten orsakar störningar i radio- eller tv-mottagningen (som kan avgöras av växlingsenheten), rekommenderas att användaren vidtar en eller flera av följande åtgärder för att eliminera störningar.

• Justera om riktningen eller positionen för mottagningsantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till ett eluttag som inte är inkopplat i kretsen till vilken mottagaren är ansluten.
• Kontakta din återförsäljare eller en erfaren radio-TV-tekniker för att få hjälp.

Obs!

För att förhindra skada på monitorn ska du inte lyfta monitorn i stativet.

Obs: kabel med hölje

Alla anslutningar till andra datorenheter måste kopplas genom kablar med hölje i enlighet med EMC-reglerna.

Obs: perifera enheter

Endast certifierade perifera enheter (inmatnings-/utmatningsenheter, terminaler, skrivare etc.) som uppfyller gränsvärden enligt klass B ska anslutas till enheten. Användning av ocertifierade perifera enheter kan orsaka störningar i radio- och tv-mottagningen.

Obs!

Alla ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan inverka på användarens behörighet att använda den här produkten.

Driftsförhållanden

Denna enhet uppfyller del 15 av FCC:s regler. Drift förutsätter att följande två villkor uppfylls: (1) den här enheten får inte orsaka störningar och (2) den här enheten måste kunna ta emot störningar, inklusive störningar som kan orsaka oönskad användning.

Obs: Kanadensiska användare

Den här digitala enheten av klass B uppfyller specifikationerna för kanadensisk ICES-003.

Förklarande kommentar rörande "Förordningar kring hantering av elektriskt och elektroniskt avfall vid återvinning och kassering"

För att bättre skydda och ta hand om vår planet, ska användaren när den inte längre används vid livslängdens slut följa nationella lagar och regler vid återvinning av elektriskt och elektroniskt produktavfall och återvinna den genom lokala tillverkare med nationellt uppmärksammade återvinningskvalifikationer.

Undantag av avfallsutrustning för EU-hushållsanvändare

Denna symbol på produkten eller dess förpackning indikerar att produkten inte får kasseras i det vanliga hushållsavfallet. Vid kassering av använda enheter är det ditt ansvar att ta den till en uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. De separata platserna för återvinning av förbrukade enheter bidrar till att bevara våra naturresurser och säkerställer att de återvinns på ett sätt som skyddar den mänskliga hälsan och miljön. För mer information om återvinningspunkter för använda enheter, kontakta ditt lokala stadskontor, hushållsavfall och handla där du köpte produkten.

CE-deklaration om överensstämmelse

Härmed deklarerar Acer Inc., att denna LCD-monitor uppfyller kraven i enlighet med andra relevanta föreskrifter i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU samt direktiv 2009/125/EC med hänsyn till upprättandet av ett ramverk för inställning av ekodesignkrav för energirelaterade produkter.

Acer-monitorn övervakas för video- och bildvisning av information som inhämtats från elektroniska enheter.

SPECIFIKATION

LCD-panel	Drivsystem TFT fãrg-LCD
	Storlek 31,5 "W (80 cm)
	Pixelpitch 0,364 mm (H) x 0,364 mm (V)
	Ljusstyrka 300 cd/m	2 (typiskt)
	Krontrast 100 000 000:1 Max (ACM)
	Visningsbar vinkel 178° (H) 178° (V) (CR=10)
	Svarstid 1 ms (VRB)
	Paneltyp VA
	H-frekvens	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	V-frekvens	HDMI: 48 - 240 HzDP: 48 - 240 Hz
Skärmfärger 16,7 Miljoner fãrger
Pixelklocka		HDMI: 594,270 MHzDP: 594,270 MHz
Maximal upplösning		HDMI: 1920×1080 @ 240 HzDP: 1920×1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Strömforbrukning	På länge 32 W (typiskt)
	Vilolänge 0,5 W (typiskt)
	Av-länge 0,3 W (typiskt)
Ingängskontakt		HDMI (endast modeller med HDMI-ingäng) x 2 (Tillval)DP (endast modeller med DP-ingäng) (Tillval)
Ingängsvideosignal		HDMI (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng) (Tillval)
Högtalare 2 W × 2 (endast modeller med ljudingäng) (Tillval)
Största skärmstorlek		Horisontell: 698 mmVertical: 393 mm
Strömkölla INGÄNG: 100-240 V~ 50/60 Hz
Miljövervöganden		Drifttemperatur: 0° till 40°CForvaringstemperatur: -20° till 60°CDriftsluftfuktigkeit: 20% till 80%
Mätt		709,4 (B) x 513,9 (H) x 199,1 (D) mm
Vikt (netto)		4,9 kg (netto)
Funktionsspecifikationer		Lutting: -5° till +20°Vridning: NejHöjdistering: NejPivå: NejAvtagbar bas: Ja
External konntroller	Reglageknappar	Hotkey 1Hotkey 2StrömknappHotkey 3
	Funktioner	LjusstyrkaMälpunktKontrastSpråkBlätt ljesOsd-timeoutSvart boostLjusbildACMOSD-lässuperskärpaInmatningGammaAutomatisch källaFäretemperatrurDP-formatLagenTilldelning av snabbtangentSRGB-lägeVidlägeLaget gräskalaDDC/CIFäreton 6 axlarHDMI svart nivAmättnad 6 axlarSnabbstartslägeVolymInformationÄterständ alla inställningarOverDriveAnpassad synkronisierungAntal upddateringsfrekvenserVRB
Specificationerna varierar after modell och/eller region.

Hitta manualer och andra dokument för din Acer-produkt på Acers officiella supportwebbplats.
