ED320QX - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Dimensioni dello schermo	31,5" (80 cm)
Risoluzione massima	1920 x 1080 @ 240 Hz
Luminosità	300 cd/m² (tipico)
Contrasto	100 000 000:1 max. (ACM)
Tempo di risposta	1 ms (VRB)
Angolo di visione	178° (H) / 178° (V) (CR=10)
Tipo di pannello	VA
Frequenza orizzontale	HDMI/DP: 31,469 - 291,309 kHz
Frequenza verticale	HDMI/DP: 48 - 240 Hz
Consumo elettrico (acceso)	32 W (tipico)
Consumo elettrico (standby)	0,5 W (tipico)
Connettori di ingresso	HDMI x2, DP (opzionale)
Altoparlanti integrati	2 W x 2 (opzionale)
Dimensioni (L x P x A)	709,4 x 513,9 x 199,1 mm
Peso netto	4,9 kg
Inclinazione	-5° a +20°
Piedino rimovibile	Sì
Alimentazione	100-240 V ~ 50/60 Hz
Pulizia consigliata	Panno morbido, soluzione senza solventi, evitare ammoniaca/alcol
Temperatura di funzionamento	Da 0 a 40 °C
Temperatura di conservazione	Da -20 a 60 °C

Domande frequenti - ED320QX ACER

Come pulire lo schermo del monitor Acer ED320QX?

Spegnere il monitor e scollegare l'alimentatore. Utilizzare un panno morbido leggermente inumidito con una soluzione detergente senza solventi. Non spruzzare mai liquido direttamente sullo schermo. Evitare detergenti a base di ammoniaca o alcol.

Quali cavi posso usare per collegare il mio computer?

Il monitor supporta le connessioni VGA, HDMI, DisplayPort e USB Type-C (a seconda del modello). Assicurarsi che il monitor e il computer siano spenti prima di collegare i cavi.

Come regolare luminosità e contrasto?

Utilizzare i pulsanti esterni sul monitor. Premere il pulsante di accesso al menu (pulsante 4) per aprire l'OSD, quindi navigare verso le impostazioni di luminosità e contrasto. È possibile utilizzare anche le scorciatoie dedicate (pulsante 2 per la luminosità).

Cosa fare se lo schermo non si accende?

Controllare che il cavo di alimentazione sia collegato correttamente al monitor e alla presa elettrica. Assicurarsi che il pulsante di accensione del monitor sia acceso. Provare con un'altra presa o un altro cavo di alimentazione. Se il problema persiste, contattare un tecnico autorizzato.

Qual è il consumo elettrico in standby?

In modalità standby, il monitor consuma 0,5 W tipicamente. In modalità spento, il consumo è di 0,3 W. Per risparmiare energia, scollegare l'alimentatore se non lo si utilizza per un lungo periodo.

Posso fissare il monitor su un supporto a muro?

Sì, il monitor è compatibile con lo standard VESA. Rimuovere il piedino rimovibile e fissare un supporto a muro adatto. Seguire le istruzioni del produttore per evitare danni.

Come attivare la modalità risparmio energetico?

Il monitor passa automaticamente in modalità standby quando non viene rilevato alcun segnale. È possibile anche regolare il ritardo di standby nel menu OSD tramite il parametro Ritardo OSD o configurare le impostazioni di gestione dell'alimentazione del computer.

Il monitor è compatibile con HDMI 2.0?

Sì, le porte HDMI del monitor supportano una risoluzione massima di 1920x1080 a 240 Hz, che corrisponde alle specifiche HDMI 2.0. Utilizzare un cavo HDMI ad alta velocità per prestazioni migliori.

Come riciclare il mio monitor a fine vita?

Non gettare il monitor con i rifiuti domestici. Portalo a un punto di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche. Rispettare le normative locali (direttiva RAEE). Per maggiori informazioni, contattare il proprio comune o il negozio dove è stato acquistato.

Cosa fare in caso di pixel morti o difettosi?

Alcuni pixel difettosi sono normali e non influiscono sulla garanzia. Se il numero di pixel morti è eccessivo, contattare il servizio clienti Acer. Evitare di applicare pressione sullo schermo, poiché potrebbe peggiorare il problema.

MANUALE UTENTE ED320QX ACER

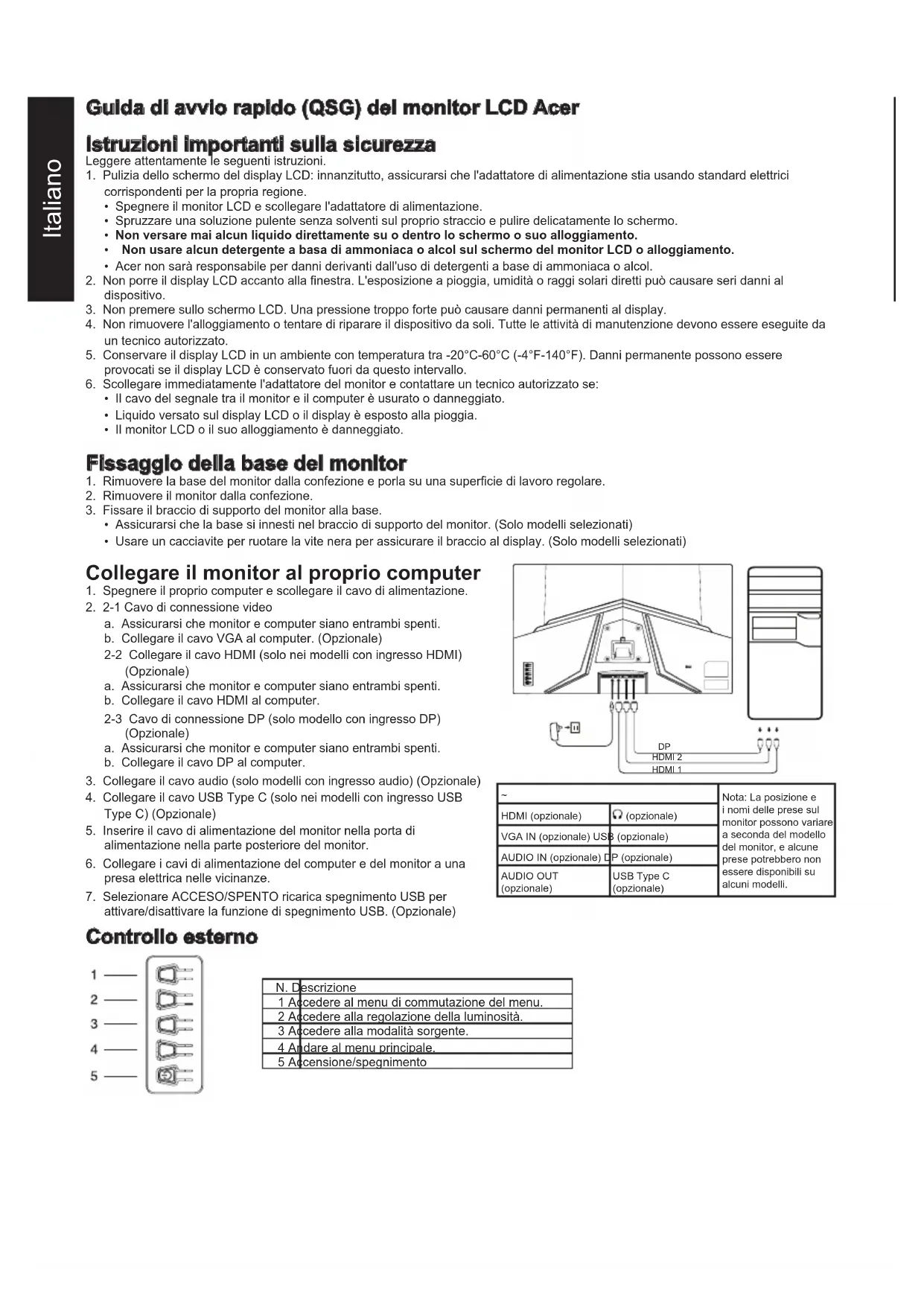

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione stia usando standard elettrici corrispondenti per la propria regione.
2. Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.
3. Spruzzare una soluzione pulente senza solventi sul proprio straccio e pulire delicatamente lo schermo.

Non versare mai alcun liquido direttamente su o dentro lo schermo o il suo alloggiamento.

Non usare alcun detergente a base di ammoniaca o alcol sul schermo del monitor LCD o sull'alloggiamento.

• Acer non sarà responsabile per danni derivanti dall'uso di detergenti a base di ammoniaca o alcol.
• Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti può causare seri danni al dispositivo.
• Non premere sullo schermo LCD. Una pressione troppo forte può causare danni permanenti al display.
• Non rimuovere l'alloggiamento o tentare di riparare il dispositivo da soli. Tutte le attività di manutenzione devono essere eseguite da un tecnico autorizzato.
• Conservare il display LCD in un ambiente con temperatura tra -20°C - 60°C (-4°F - 140°F). Danni permanenti possono essere provocati se il display LCD è conservato fuori da questo intervallo.
• Scollegare immediatamente l'adattatore del monitor e contattare un tecnico autorizzato se:
• Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.
• Liquido versato sul display LCD o il display è esposto alla pioggia.
• Il monitor LCD o il suo alloggiamento è danneggiato.

Fissaggio della base del monitor

1. Rimuovere la base del monitor dalla confezione e porla su una superficie di lavoro regolare.
2. Rimuovere il monitor dalla confezione.
3. Fissare il braccio di supporto del monitor alla base.
4. Assicurarsi che la base si innesti nel braccio di supporto del monitor. (Solo modelli selezionati)
5. Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

Collegare il monitor al proprio computer

1. Spegnere il proprio computer e scollegare il cavo di alimentazione.
2. 2-1 Cavo di connessione video

a. Assicurarsi che monitor e computer siano entrambi spenti. b. Collegare il cavo VGA al computer. (Opzionale)

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (Opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti. b. Collegare il cavo HDMI al computer.

2-3 Cavo di connessione DP (solo modello con ingresso DP) (Opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti. b. Collegare il cavo DP al computer.

1. Collegare il cavo audio (solo modelli con ingresso audio) (Opzionale)
2. Collegare il cavo USB Type C (solo nei modelli con ingresso USB Type C) (Opzionale)
3. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
4. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
5. Selezionare ACCESO/SPENTO ricarica spegnimento USB per attivare/disattivare la funzione di spegnimento USB. (Opzionale)

~		Nota: La posizione e i nomi delle prese sul monitor sono variate a seconda del modello del monitor, e alcune prese potrebbero non essere disponibili su alcuni modelli.
HDMI (opzionale)	(oppzionale)
VGA IN (opzionale) USB	(opzionale)
AUDIO IN (opzionale) D	(OPzionale)
AUDIO OUT (opzionale)	USB Type C (opzionale)

Controllo esterno

N. Descrizione

1 Accedere al menu di commutazione del menu.

2 Accedere alla regolazione della luminosità.

3 Accedere alla modalità sorgente.

4 Andare al menu principale.

5 Accensione/spegnimento

Dichiarazioni normative e di sicurezza.

Dichiarazione FCC

Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irradiare energia di radiofrequenza e, se non installato e usato in conformità con queste istruzioni, può causare interferenza alle comunicazioni radio.

Tuttavia, non c'è alcuna garanzia che l'interferenza non si verifichi in un impianto specifico. Se il dispositivo causa interferenza alla ricezione radio o televisiva (che può essere determinata accendendo e spegnendo il dispositivo), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:

• Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
• Aumentare la distanza tra il dispositivo e il ricevitore. Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
• Contattare il proprio rivenditore o un tecnico radio/TV esperto per assistenza.

Nota

Per prevenire danni al monitor, non sollevare il monitor usando il supporto.

Nota: cavo schermato

Tutte le connessioni ad altri dispositivi di calcolo devono essere effettuate attraverso cavi schermati per conformità alle normative EMC.

Nota: periferiche

Solo periferiche certificate (dispositivi di ingresso/uscita, terminali, stampanti, ecc.) che soddisfano i limiti di Classe B devono essere collegate al dispositivo. L'uso di periferiche non certificate può causare interferenza alla ricezione radio e televisiva.

Nota

Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare questo dispositivo.

Condizioni di funzionamento

Questo paragrafo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che possono causare un funzionamento indesiderato.

Nota: Utenti canadesi

Questo dispositivo digitale di Classe B è conforme alle specifiche ICES-003 canadesi.

Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"

Per una migliore cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di questo prodotto o alla fine della vita del prodotto, conformarsi alle leggi e ai regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclare attraverso i produttori locali con sistemi di riciclo riconosciuti a livello nazionale.

Abbandono di dispositivo usato per utenti domestici UE

Questo simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositivi usati, è propria responsabilità portarli a un punto di raccolta che ricerca dispositivi elettrici ed elettronici usati. La raccolta differenziata e il riciclo di dispositivi usati al momento dello smaltimento aiuta a conservare le risorse naturali e assicura che siano riciclati in un modo che protegge la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositivi usati, contattare il proprio ufficio città locale, il servizio di smaltimento di rifiuti domestici o il negozio dove si è acquistato il prodotto.

Dichiarazione di Conformità CE

Con la presente, Acer Inc. dichiara che questo monitor LCD è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva EMC 2014/30/UE, della Direttiva Bassa Tensione 2014/35/UE, della Direttiva RoHS 2011/65/UE e della Direttiva 2009/125/CE per quanto riguarda l'istituzione di un quadro per la definizione dei requisiti di progettazione ecocompatibile per i prodotti connessi all'energia.

Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.

SPECIFICHE TECNICHE

Pannello LCD	Sistema Display LCD TFT	a colori
	Dimensioni 31,5" L (80 cm)
	Passo pixel 0,364 mm (O)	× 0,364 mm (V)
	Luminosità 300 cd/m	2 (Tipica)
	Contrasto 100000000:1 M	ax (ACM)
	Angolo di visione 178° (O)	178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipo di pannello VA
	Frequenza orizzontale	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	Frequenza verticale	HDMI: 48 - 240 HzDP: 48 - 240 Hz
Colori del display 16,7 M di colori
Frequenza puniti		HDMI: 594,270 MHzDP: 594,270 MHz
Risoluzione massima		HDMI: 1920×1080 @ 240 HzDP: 1920×1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo	Acceso 32 W (Tipico)
	Modalità sospensione 0,5	W (Tipico)
	Modalità off 0,3 W (Tipico)
Connettore di ingresso		HDMI (solo nei modelli con ingresso HDMI) x 2 (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Segnale d'ingresso video		HDMI (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti 2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 698 mmVerticale: 393 mm
Alimentazione		INGRESSO: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 0° a 40°CTemperatura di conservazione: da -20° a 60°CUmidità operativa: da 20% a 80%
Dimensioni		709,4 (L) × 513,9 (A) × 199,1 (P) mm
Peso (netto)		4,9 kg (netto)
Specifiche tecniche meccanismo		Inclinazione: da -5° a +20°Rotazione: NoRegolazione dell'altezza: NoMovimento rotatorio: NoBase staccabile: Si
Controlli esterni	Interruttore/Pulsanti	Tasto di scelta rapida 1 Tasto di scelta rapida 4Tasto di scelta rapida 2 Tasto di scelta rapida 3 Pulsante di accensione
	Funzioni	LuminosityContrastoLuce bluPotenz. neroACNMItidezza altaGammaTemp. ColoreModalitàModalità sRGBScala di grigiTonal. 6 assiSatur. 6 assiVolumeMuteOver DriveAdaptive-SyncNum freq aggiornVRB
Le specifiche variano a seconda della regione e/o del modello.

I manuali e altri documenti per il prodotto Acer si trovano sul sito web di supporto Acer ufficiale.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero di modello:

ED320Q

Numero articolo:

ED320Q xxxxxxxxxxxx

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero di modello:

ED320O

Numero di riferimento (SKU): ED320QXXXXXXXXXXXXXX

Viale delle Industrie 1/A, 20020 Arese (MI), Italia

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero di modulo:

ED320Q

Numero SKU:

ED320Q XXXXXXXXX

(caratteri consentiti: 0-9, a-z, A-Z, o spazio)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italia

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale: ACER

Numero modello:

ED320Q

Numero articolo (SKU):

ED320Q XXXXXXXXX

Acer Incorporated dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2015+A11:2020 Classe B

EN55035:2017+A11:2020

EN61000-3-2:2019 Classe D

EN61000-3-3:2013+A1:2019

Direttiva LVD: 2014/35/UE

EN62368-1:2014+A11:2017

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

(UE) 2019/2021; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2021.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero modello:

ED320Q

Numero SKU:

ED320Q xxxxxxxxx

( x = 0 9 a\~z,A\~Z,ofleeg)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produco:

Monitor LCD
