ED320QX - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Képernyő mérete	31,5" (80 cm)
Maximális felbontás	1920 x 1080 @ 240 Hz
Fényerő	300 cd/m² (tipikus)
Kontraszt	100 000 000:1 max. (ACM)
Válaszidő	1 ms (VRB)
Látószög	178° (H) / 178° (V) (CR=10)
Panel típusa	VA
Vízszintes frekvencia	HDMI/DP : 31,469 - 291,309 kHz
Függőleges frekvencia	HDMI/DP : 48 - 240 Hz
Áramfogyasztás (bekapcsolva)	32 W (tipikus)
Áramfogyasztás (készenlét)	0,5 W (tipikus)
Bemeneti csatlakozók	HDMI x2, DP (opcionális)
Beépített hangszórók	2 W x 2 (opcionális)
Méretek (Sz x Mé x Ma)	709,4 x 513,9 x 199,1 mm
Nettó tömeg	4,9 kg
Dönthetőség	-5° és +20° között
Kivehető talp	Igen
Tápellátás	100-240 V ~ 50/60 Hz
Ajánlott tisztítás	Puha kendő, oldószermentes oldat, kerülje az ammóniát/alkoholt
Üzemi hőmérséklet	0 és 40 °C között
Tárolási hőmérséklet	-20 és 60 °C között

Gyakran ismételt kérdések - ED320QX ACER

Hogyan tisztítsam az Acer ED320QX monitor kijelzőjét?

Kapcsolja ki a monitort, és húzza ki az adaptert. Használjon puha, enyhén nedves kendőt oldószermentes tisztítóoldattal. Soha ne permetezzen folyadékot közvetlenül a kijelzőre. Kerülje az ammóniát vagy alkoholt tartalmazó tisztítószereket.

Milyen kábeleket használhatok a számítógép csatlakoztatásához?

A monitor támogatja a VGA, HDMI, DisplayPort és USB Type-C csatlakozásokat (modelltől függően). Győződjön meg arról, hogy a monitor és a számítógép ki van kapcsolva a kábelek csatlakoztatása előtt.

Hogyan állítsam be a fényerőt és a kontrasztot?

Használja a monitoron található külső gombokat. Nyomja meg a menü megnyitásához (4-es gomb) az OSD megnyitásához, majd navigáljon a fényerő és kontraszt beállításokhoz. Használhatja a dedikált gyorsbillentyűket is (2-es gomb a fényerőhöz).

Mi a teendő, ha a kijelző nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik a monitorhoz és egy elektromos aljzathoz. Győződjön meg arról, hogy a monitor bekapcsológombja be van kapcsolva. Tesztelje másik aljzattal vagy tápkábellel. Ha a probléma továbbra is fennáll, forduljon hivatalos technikushoz.

Mennyi az áramfogyasztás készenléti üzemmódban?

Készenléti üzemmódban a monitor tipikusan 0,5 W-ot fogyaszt. Kikapcsolt állapotban a fogyasztás 0,3 W. Az energia megtakarítása érdekében húzza ki az adaptert, ha hosszabb ideig nem használja.

Rögzíthetem a monitort fali tartóra?

Igen, a monitor kompatibilis a VESA szabvánnyal. Távolítsa el a kivehető talpat, és rögzítsen egy megfelelő fali tartót. A sérülések elkerülése érdekében kövesse a gyártó utasításait.

Hogyan aktiváljam az energiatakarékos üzemmódot?

A monitor automatikusan készenléti üzemmódba kapcsol, ha nem érzékel jelet. Beállíthatja a készenléti időt az OSD menüben a Készenléti idő paraméter segítségével, vagy konfigurálhatja számítógépe energiagazdálkodási beállításait.

A monitor kompatibilis a HDMI 2.0-val?

Igen, a monitor HDMI-portjai támogatják a 1920x1080 felbontást 240 Hz-en, ami megfelel a HDMI 2.0 specifikációinak. A jobb teljesítmény érdekében használjon nagy sebességű HDMI-kábelt.

Hogyan hasznosítsam újra a monitort élettartama végén?

Ne dobja a monitort a háztartási hulladékba. Vigye el egy kijelölt gyűjtőhelyre az elektromos és elektronikus berendezések újrahasznosítására. Tartsa be a helyi előírásokat (WEEE irányelv). További információért forduljon az önkormányzathoz vagy ahhoz a bolthoz, ahol vásárolta.

Mi a teendő halott vagy hibás pixelek esetén?

Néhány hibás pixel normális, és nem érinti a garanciát. Ha a halott pixelek száma túlzott, lépjen kapcsolatba az Acer ügyfélszolgálatával. Kerülje a nyomást a kijelzőn, mert az súlyosbíthatja a problémát.

HASZNÁLATI ÚTMUTATÓ ED320QX ACER

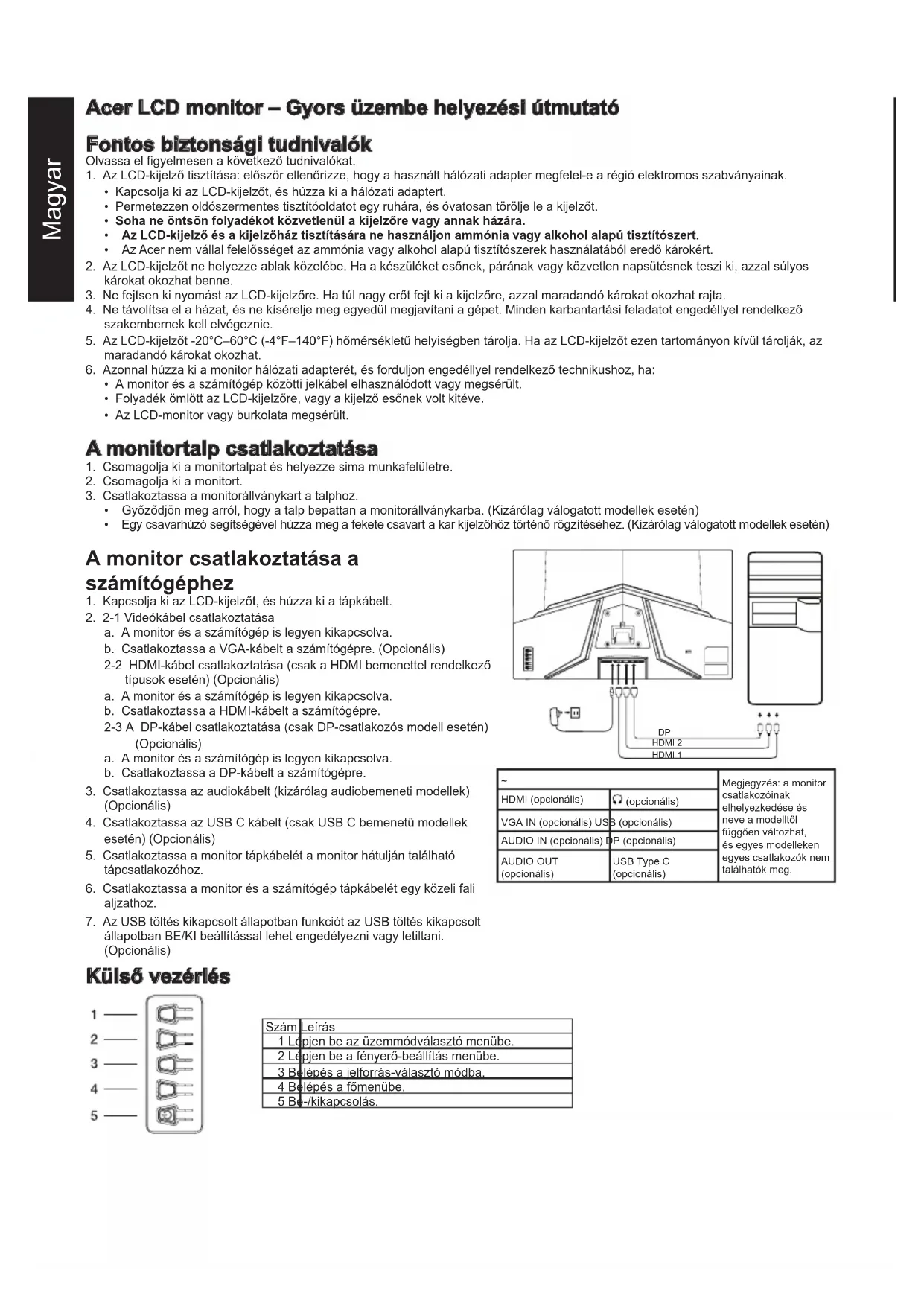

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.
2. Kapcsolja ki az LCD-kijelzőt, és húzza ki a hálózati adaptert.
3. Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.
4. Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.
5. Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy lúg alapú tisztítószert.
6. Az Acer nem vállal felelősséget az ammónia vagy lúg alapú tisztítószerek használatából eredő károkért.
7. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, páranak vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.
8. Ne fejtsen ki nyomást az LCD-kijelzőre. Ha túl nagy erőt fejt ki a kijelzőre, azzal maradandó károkat okozhat rajta.
9. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.
10. Az LCD-kijelzőt -20°C-60°C (-4°F-140°F) hőmérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.
11. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:
12. A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült. Folyadék ömlött az LCD-kijelzőre, vagy a kijelző sérült.
13. Az LCD-monitor vagy burkolata megsérült.

A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat, és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.
3. Csatlakoztassa a monitorállvány kart a talphoz.

Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén) Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén)

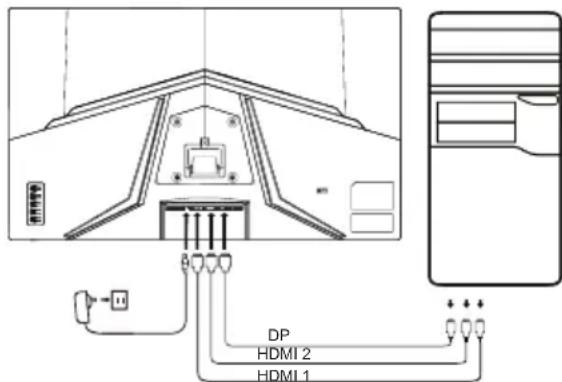

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki az LCD-kijelzőt, és húzza ki a tápkábelt.
2. 2-1 Videókábel csatlakoztatása

a. A monitor és a számítógép is legyen kikapcsolva. b. Csatlakoztassa a VGA-kábelt a számítógéphez. (Opcionális)

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (Opcionális)

a. A monitor és a számítógép is legyen kikapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esetén) (Opcionális)

a. A monitor és a számítógép is legyen kikapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt (kizárólag audiobemeneti modellek) (Opcionális)
2. Csatlakoztassa az USB-C kábelt (csak USB-C bemenetű modellek esetén) (Opcionális)
3. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
4. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
5. Az USB töltés kikapcsolt állapotban funkciót az USB töltés kikapcsolt állapotban BE/KI beállítással lehet engedélyezni vagy letiltani. (Opcionális)

~		Megjegyzés: a monitor csatlakozóinak elhelyezkedésé és neve a modellől fuggöen valtozhat, és egyes modelleken égyes csatlakozók nem talalhatők meg.
HDMI (optionalis)	(optionalis)
VGA IN (optionalis) USB (optionalis)
AUDIO IN (optionalis) DP (optionalis)
AUDIO OUT (optionalis)	USB Type C (optionalis)

Külső vezérlés

SzámLeírás

1 Lépjen be az üzemmodválasztó menübe.

2 Lépjen be a fényerő-beallitás menübe.

3 Belépés a jelforrás-választó MODba.

4 Belépés a fömenübe.

5 Be-/kikapcsolás.

Szabályozói és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha a készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között. A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtől, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje fel a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú követelményeknek. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Működési feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályba sorolt digitális készülék megfelel a kanadai ICES-003 specifikációknak:

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok"

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez. Biztosítja, hogy az újrahasznosítás az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültségű irányelv, a 2011/65/EU RoHS irányelv, valamint az energiaval kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

Az Acer monitor az elektronikus eszközökről kapott videók és vizuális információk megjelenítésére szolgál.

LCD-kijelzöpanel	Meghajtórendszer Színes	TFT LCD
	Méret 31,5" Szé (80 cm)
	Pixelsürúség 0,364 mm (V) x 0,364 mm (F)
	Fényerő 300 cd/m	2 (jellemzö)
	Kontraszt Max. 100 000 000	0:1 (ACM)
	Megtekintési szög 178° (V)	178° (F) (CR=10)
	Válasz- idő 1 ms (VRB)
	Panel típusa VA
	Víszs. frekvencia	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	Függ. frekvencia	HDMI: 48 - 240 HzDP: 48 - 240 Hz
Megjelenithető színek 16,7 M szín
Képpont-órajel		HDMI: 594,270 MHzDP: 594,270 MHz
Maximális felbontás		HDMI: 1920×1080, 240 HzDP: 1920×1080, 240 Hz
Plug & Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapcsolt állapotban 32	V (Tipikus)
	Alvó állapot 0,5 W (Tipikus)
	Kikapcsolt állapot 0,3 W (Tipikus)
Bemeneti csatlakozó		HDMI (csak a HDMI bemenettel rendelkező típsunál) x 2 (Ocionális)DP (csak a DP bemenettel rendelkező típsunál) (Ocionális)
Bemeneti videojel		HDMI (csak a HDMI bemenettel rendelkező típsunál)DP (csak a DP bemenettel rendelkező típsunál) (Ocionális)
Hangszörk		2 W × 2 (Csak az audiobemenettil rendelkező típsok esétén) (Ocionális)
Maximális képernyömérnet		Víszintes: 698 mmFüggoleges: 393 mm
Áramforrás BEMENET: 100 - 240 V, 50/60 Hz
Környezeti feltételek		Mūködési hämér séklet: 0° - 40°C Tárolási hämér séklet: -20° - 60°C Mūködési páratartalom: 20 - 80%
Méretek 709,4 (Sz) x 513,9 (Ma) x 199,1 (Mé) mm
Tömeg (nettö tõmeg)		4,9 kg (nettó)
Mechanizmus Specifikácik		Döntés: -5° - +20°Elforgatás: NemMagassag beällitasa: NemKépforgatás: NemLeszerelhető talp: lgen
Külső kezelöszervek	Kapcsoló/gombok	1. gyorsbillentyúFókapcsoló gomb2. gyorsbillentyúFókapcsoló gomb3. gyorsbillentyúFókapcsoló gomb
	Funkciók	FényerőKontrasztKék fényFekteszint-javitásACSMuperéles kéPGammaSzinhömsérklet ÜzemmódosRGB módSzükreárnyalat üzemód6 tengelyes szinárnyalat6 tengelyes telitettségHangeróNémitasTühlajtásAdaptive SyncFrissitési gyakorság számVRB
A műszaki adatok típsounkét és vagy régiónkét altérdők lehetnek.

Helyezze a tartót a rögzítési pontra. (egyes modelleknél) Használjon egy csavarhúzót a rögzítőcsavar meghúzásához, hogy a tartót a helyén rögzítse. (egyes modelleknél)

A számítógéphez való csatlakoztatás

1. Kapcsolja be a számítógépet, és csatlakoztassa a tápkábelt.
2. 2-1 Csatlakoztassa a videokábelt
