ED320QX - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Dimensiune ecran	31,5" (80 cm)
Rezoluție maximă	1920 x 1080 @ 240 Hz
Luminozitate	300 cd/m² (tipic)
Contrast	100 000 000:1 max. (ACM)
Timp de răspuns	1 ms (VRB)
Unghi de vizualizare	178° (H) / 178° (V) (CR=10)
Tip panou	VA
Frecvență orizontală	HDMI/DP : 31,469 - 291,309 kHz
Frecvență verticală	HDMI/DP : 48 - 240 Hz
Consum electric (pornit)	32 W (tipic)
Consum electric (standby)	0,5 W (tipic)
Conectori de intrare	HDMI x2, DP (opțional)
Difuzoare integrate	2 W x 2 (opțional)
Dimensiuni (L x P x H)	709,4 x 513,9 x 199,1 mm
Greutate netă	4,9 kg
Înclinare	-5° la +20°
Picior detașabil	Da
Alimentare	100-240 V ~ 50/60 Hz
Curățare recomandată	Cârpă moale, soluție fără solvent, evitați amoniac/alcool
Temperatură de funcționare	0 la 40 °C
Temperatură de depozitare	-20 la 60 °C

Întrebări frecvente - ED320QX ACER

Cum curăț ecranul monitorului Acer ED320QX ?

Opriți monitorul și deconectați adaptorul. Utilizați o cârpă moale ușor umezită cu o soluție de curățare fără solvent. Nu pulverizați niciodată lichid direct pe ecran. Evitați agenții de curățare pe bază de amoniac sau alcool.

Ce cabluri pot folosi pentru a conecta computerul?

Monitorul suportă conexiunile VGA, HDMI, DisplayPort și USB Type-C (în funcție de model). Asigurați-vă că monitorul și computerul sunt oprite înainte de a conecta cablurile.

Cum reglez luminozitatea și contrastul?

Folosiți butoanele externe situate pe monitor. Apăsați butonul de acces la meniu (butonul 4) pentru a deschide OSD, apoi navigați către setările de luminozitate și contrast. De asemenea, puteți utiliza scurtăturile dedicate (butonul 2 pentru luminozitate).

Ce fac dacă ecranul nu se aprinde?

Verificați dacă cablul de alimentare este conectat corect la monitor și la o priză electrică. Asigurați-vă că butonul de alimentare al monitorului este pornit. Testați cu o altă priză sau alt cablu de alimentare. Dacă problema persistă, contactați un tehnician autorizat.

Care este consumul electric în standby?

În modul standby, monitorul consumă 0,5 W tipic. În modul oprit, consumul este de 0,3 W. Pentru a economisi energie, deconectați adaptorul dacă nu îl folosiți o perioadă lungă.

Pot fixa monitorul pe un suport de perete?

Da, monitorul este compatibil cu standardul VESA. Scoateți piciorul detașabil și fixați un suport de perete adecvat. Urmați instrucțiunile producătorului pentru a evita orice deteriorare.

Cum activez modul de economisire a energiei?

Monitorul trece automat în modul standby atunci când nu se detectează niciun semnal. De asemenea, puteți regla întârzierea de intrare în standby în meniul OSD prin parametrul Întârziere OSD sau configurați setările de gestionare a energiei de pe computer.

Este monitorul compatibil cu HDMI 2.0?

Da, porturile HDMI ale monitorului suportă o rezoluție maximă de 1920x1080 la 240 Hz, ceea ce corespunde specificațiilor HDMI 2.0. Utilizați un cablu HDMI de mare viteză pentru performanțe mai bune.

Cum reciclez monitorul la sfârșitul vieții?

Nu aruncați monitorul cu deșeurile menajere. Duceți-l la un punct de colectare autorizat pentru reciclarea echipamentelor electrice și electronice. Conformați-vă reglementărilor locale (directiva DEEE). Pentru mai multe informații, contactați primăria sau magazinul de unde l-ați cumpărat.

Ce fac în cazul pixelilor morți sau defecti?

Câțiva pixeli defecti sunt normali și nu afectează garanția. Dacă numărul pixelilor morți este excesiv, contactați serviciul clienți Acer. Evitați să aplicați presiune pe ecran, deoarece acest lucru ar putea agrava problema.

MANUAL DE UTILIZARE ED320QX ACER

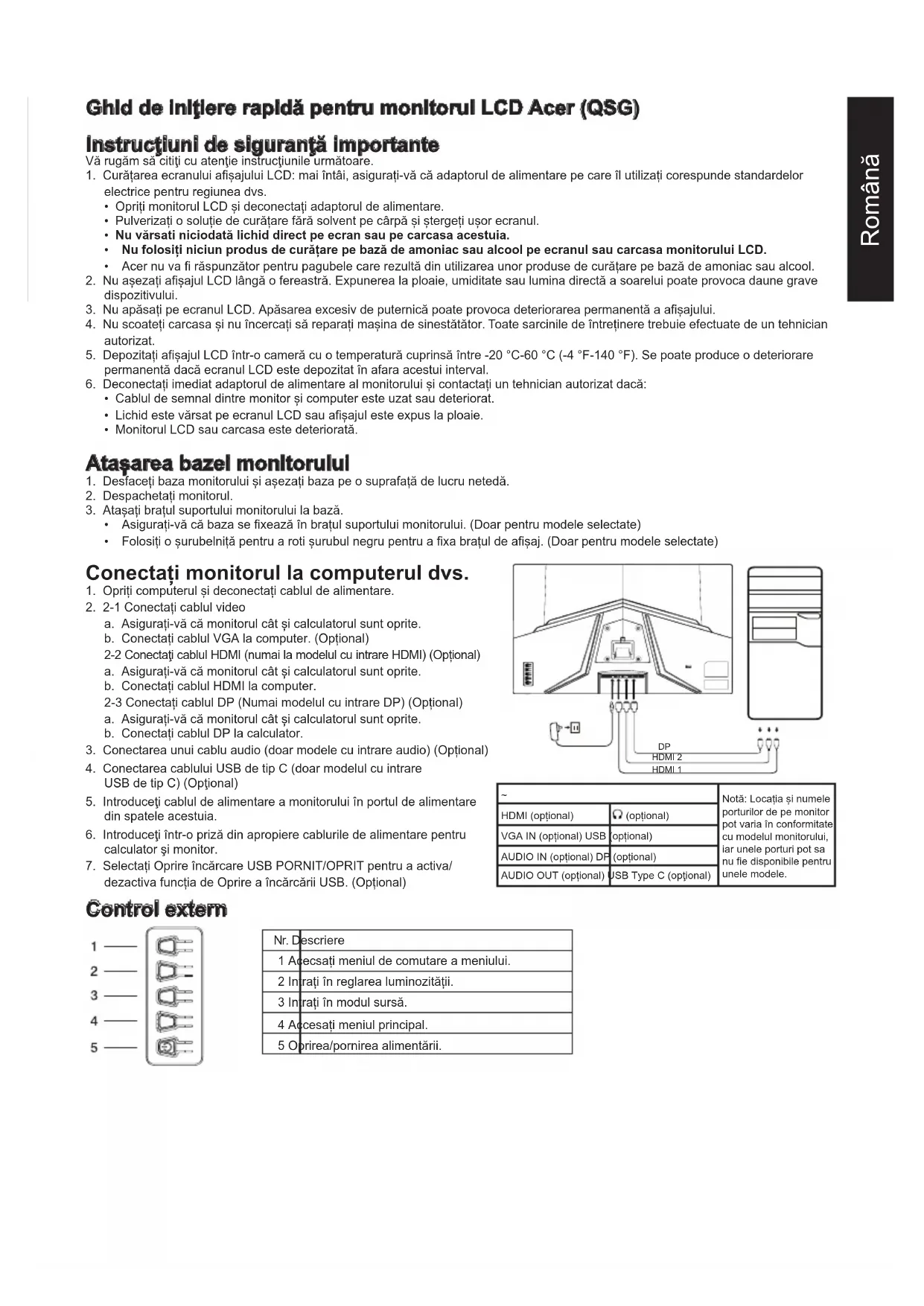

Ghld de Inlilere rapida pentru monitorul LCD Acer (QSG)

Instrueti de siguranta importante

Và rugam sa cititi cu atentie instructiunile urmatoare.

1. Curataea ecranului afisajului LCD: mai intai, asigura-va ca adaptorul de alimentare pe care il utilizati corespunde standardelor eletrice pentru regiunea dvs.

2. Opriti monitorul LCD si deconectati adaptorul de alimentare.

3. Pulverizati o solutie de curatare fara solvent pe capa s stergei uor ecranul.
4. Nu vãrsati niciodata lichid direct pe ecran sau pe carcasa acestuia.

5. Nu folosi niciun produs de curatare pe bază de amoniac Sau alcool pe ecranul Sau carcasa monitorului LCD.

6. Acer nu va fi raspunzator pentru pagubele care rezultă din Utilizarea unor produse de curătare pe bază de amoniac sau alcool.

7. Nu asezati afisajul LCD lang o fereastr. Expunerea la ploie, umiditate sau lumina direct a soarelui poate provoca daune grave dispositivului.

8. Nu apasati pe ecranul LCD. Apasarea excessiv de puternica poate provoca deteriorarea permanenta a afisajului.
9. Nu scoateti carcasa si nu incercati sa reparati masina de sinestatator. Toate sarcinile de intretinere trebuie efectuate de un tehnician autorizat.
10. Depozitati afisajul LCD intr-o camera cu o temperatura cuprinsa intre -20 °C-60 °C (-4 °F-140 °F). Se poate produce o deteriorare permanenta dacá ecranul LCD este depozitat in afara acestui interval.
11. Deconnectati imediat adaptorul de alimentare al monitorului si contactati un tehnician autorizat daca:

Cablul de semnal dentre monitor si computer este uzat pau deteriorat.
- Lichid este vãrsat pe ecranul LCD sau afisajul este expus la ploaie.
Monitorul LCD sau carca sae este deteriorata.

Atasarea bazel monitorulul

1. Desfaceti baza monitorului si asezati baza pe o suprafata de lucru netedă.
2. Despatcheta monitorul.
3. Atasa batul suportului monitorului la bază.
4. Asigurat-vá cã baza se fixează in bratul suportului monitorului. (Doar pentru modele selectate)
5. Folosiţi o sürubelnită pentru a roti sürubul negru pentru a fixa bratul de afisaj. (Doar pentru modele selectate)

Conectati monitorul la computerul dvs.

1. Opriti computerul si deconectati cablul de alimentare.
2. 2-1 Conectati cabul video

a. Asigurati-va ca monitorul kat si calculatorul sunt oprit.
b. Conectati cabul VGA la computer. (Optional)
2-2 Conecta cablul HDMI (numai la modelul cu intrare HDMI) (Optional)
a. Asigurati-vá ca monitorul CAT si calculatorul sunt oprit.
b. Conecta cablul HDMI la computer.
2-3 Conecta cablul DP (Numai modelul cu intrare DP) (Optional)
a. Asigurati-vacamonitorulcatsi calculatorusuntoprite.
b. Conectatc cabul DP la calculator.

1. Conectarea unui cablu audio (doar modele cu intrare audio) (Optional)
2. Conectarea cablului USB de tip C (doar modelul cu intrare USB de tip C) (Optional)
3. Introduci cablul de alimentare a monitorului in portul de alimentare din spatele acestua.
4. Introduçeti intr-o priză din apropiere caburile de alimentare pentru calculator si monitor.
5. Selectatu Oprine incarcare USB PORNIT/OPRIT pentru a activa/dezactiva functia de Oprine a incarcarii USB. (Optional)

~		Notă: Locăța și numele porturilor de pe monitor pot varia in conformitate cu modelul monitorului, iar unele porturi pot sa nu fie disponibile pentru unele modele.
HDMI (optional)	(optional)
VGA IN (optional) USB	optional
AUDIO IN (optional) DF	(optional)
AUDIO OUT (optional) USB Type C (optional)

Control extern

1
2
3
4
5

Nr. Descriere

1 Acescuţi meniul de comutare a meniului.

2 In ratiţin reglarea luminozității.

3 In ratiţin modul sursă.

4 Acescuţi meniul principal.

5 Obrirea/pornirea alimentarii.

Declarati de reglementare si siguranta

Declaratie FCC

Acest echipament a fost testat si s-a dovedit ca respecta limitele pentru un dispositiv digital din clasa B, in conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protectie rezonabila impotrivia interferentelor daunatoare atunci cand echipamentul este instalat intr-o zona rezidentiala. Acest echipament generază, utilizează si poate radia energia de freventa radio si, dacă nu este instalat si Utilizat in conformitate cu instructiunile, poate provoca interferente la comuicațile radio.

Cu toate acestea, nu exista nicio garantei ca interferente nu va aparea intr-o anumit installation. Dac Dispositivul provoac aferente la receptia radio sau TV (care poate fi determinata de aparatul de comanda), utilizatorului i se recomanda sa ia una sau mai multe dentre urmatoarele masuri pentru a elimina interferente:

• Reajustati directa sau poziţia antenei receptorului.
• Mariti distanta dentre disposizitiv si receptor.
• Conecta alimentarea dispositivului la o przy diferita de circuitul la care este conectat receptorul.
• Contacta distribuitorul Sau un tehnician radio/TV cu experientă pentru ajutor.

Notă

Pentru a preveni deteriorarea monitorului, nu-l ridicati folosind suportul.

Notă: cablu ecranat

Toate conexiunile la alte dispositive de calcul trebuie sa fe prin cabluri ecranate pentru a respecta reglementarile EMC.

Notă: periferice

Doar perifericle certificate (dispositive de intrare / iesire, terminale, imprimante etc.) care respecta limitele clasei B trebuie conectate la dispositiv. Utilizarea perifericelor necertificate poate provoca interferente la receptia radio si televiziune.

Notă

Orice schimbäri sau modificāri neaprobate in mod expres de câtre produçātor ar putea anula autoritatea utiliserului de a opera acest produus.

Acest dispositiv se conformeaza Parti a 15-a Reglementarilor FCC. Utilizarea este supusa urmaoarelor doua conditi: (1) acest dispositiv nu poate provoca interferente daunatoare si (2) acest dispositiv trebuie sa fie capabil sa accepte orice interferența primită, inclusiv interferente care pot provoca functiori nedorite.

Notă: Utilizatori din Canada

Acest dispositiv digital Clasa B respecta specificatiile canadiene ICES-003.

Notă explicativă referitoare la „Regulamentele privind gestionarea deşeurilor de reciclareși eliminare a produselor electriceși electronice"

Pentru o mai bună ingrijire si protejare a planetei noastre, atunci candutilizatorul nu mai are nevoie de acest produs sa la sfarsitul duratei de utilizare a produsului, va rugam sa respectati legile si reglementarile nationale privind recicarea deseurilor de produse elecrice si electronice si sa-l reciclati prin intermediul producatorilor locali cu recunoasterea nationala a calificarilor de reciclare.

Abandonarea deseurilor de echipamente pentru UTILizatori casnici din UE

Acest simbol pe produs sae pe ambajul sau indicac faptul c a produsul nu trebuie aruncat cu alte deseuri menajere. Atunci cand aruncai dispositivele folosite, este responsabilitatea dvs. sa-l aducei intr-un punct de colectare care recicleaz echipamentele elecrice si electronice folosite. Colectarea separata si reciclarea dispositivelor folosite in momentul eliminarii ajutla conservarea resurselor naturale si asigura reciclarea lor intr-o maniera care protejeaz ana tatea umana si mediul inconjurator. Pentru mai multe informati despre punctele de reciclare pentru dispositivele utilize, va rugam sa contactati biroul local al orasului, serviciul de eliminare a deseurilor menajere sau magazinul de unde ati achizitionat produsul.

Declaratie de conformitate CE

Prin preventa, Acer Inc., declară că acest monitor LCD respectă cerintele esentialeși alte disposizții relevante din Direcita EMC 2014/30/UE, Directa privind joasa tensiune 2014/35/UEși Directa RoHS 2011/65/UEși Directa 2009/125/CE in ceea ce priviste stabilirea unui cadru pentru stabilirea cerintelor in materie de proiectare ecologica pentru produsul energetic.

Monitorul Acer este destinat pentru afisarea video si vizuală a informatților obținite de pe dispositivele electronic.

SPECIFICATII

Panou LCD	Sistem de actionare LCD	FT color
	Dimensiune 31,5"W (80 cm)
	Pas pixweli 0,364 mm (H) x 0,364 mm (V)
	Luminozitate 300 cd/m	2 (tipic)
	Contrast 100.000.000:1 Max (ACM)
	Unghi vizualizabil 178° (H)	178° (V) (CR=10)
	Timp de raspuns 1 ms (VR B)
	Tip panou VA
	Frecventa H (oriz.)	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	Frecventa V (vert.)	HDMI: 48 - 240 HzDP: 48 - 240 Hz
Culori affiţate Culori 16,7M
Ceas punct		HDMI: 594,270 MHzDP: 594,270 MHz
Rezolutiţe maximă		HDMI: 1920×1080 @ 240 HzDP: 1920×1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Consum de energia	Modornit 32 W (tipic)
	Modul Repaus 0,5 W (tipic)
	Modul Oprit 0,3 W (tipic)
Conector de intrare		HDMI (doar model cu intrare HDMI) x 2 (optional)DP (numai la modelul cu intrare DP) (optional)
Semnal video intrare		HDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP) (optional)
Difuzoare 2 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Horizontal: 698 mmVertical: 393 mm
Sursă de alimentare INTRARE: 100-240 V ~ 50/60 Hz
Considerații de mediu		Temperatura de fonctionare: de la 0° la 40°CTemperatura de deposizione: de la -20° la 60°CUmiditate în stare de fonctionare: de la 20% la 80%
Dimensiuni		709,4 (L) x 513,9 (H) x 199,1 (A) mm
Greunate (netă)		4,9 kg (net)
Specificaţile mecanismului		Încinarere: de la -5° la +20°Rotire: NuReglare pe Înältime: NuPivotare: NuSuport cu picior detaşabil: Da
Controale externe	Comutator/Butoane	Tastă fierbinte 1Tastă fierbinte 2Tastă fierbinte 3Tastă fierbinte 4Buton de alimentare
	Functii	Luminozitate ContrastExpirare timp OSDIntensificare albastruTransparentàBlocare OSDSuper claritateIntrarePornire automatàFormat DPModuriAttribuire tastă fierbinteModul sRGBMod scală griNuanță pe 6 axeSaturație pe 6 axeVolumÎncide sunetulEpuizareAdaptive SyncNum. rată de reimprospătureVRB
Specifications variază în functie de model și/sau de regiune.

Puteti gasi manuale si alte documente pentru produsul dvs. Acer pe site-ul web oficial de asistentă Acer.
