ED320QX - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Velikost obrazovky	31,5" (80 cm)
Maximální rozlišení	1920 x 1080 @ 240 Hz
Jas	300 cd/m² (typický)
Kontrast	100 000 000:1 max. (ACM)
Doba odezvy	1 ms (VRB)
Pozorovací úhel	178° (H) / 178° (V) (CR=10)
Typ panelu	VA
Horizontální frekvence	HDMI/DP : 31,469 - 291,309 kHz
Vertikální frekvence	HDMI/DP : 48 - 240 Hz
Spotřeba elektřiny (zapnuto)	32 W (typický)
Spotřeba elektřiny (pohotovostní režim)	0,5 W (typický)
Vstupní konektory	HDMI x2, DP (volitelně)
Vestavěné reproduktory	2 W x 2 (volitelně)
Rozměry (Š x H x V)	709,4 x 513,9 x 199,1 mm
Hmotnost netto	4,9 kg
Náklon	-5° až +20°
Odnímatelný stojan	Ano
Napájení	100-240 V ~ 50/60 Hz
Doporučené čištění	Měkký hadřík, roztok bez rozpouštědel, vyhněte se amoniaku/alkoholu
Provozní teplota	0 až 40 °C
Skladovací teplota	-20 až 60 °C

Často kladené otázky - ED320QX ACER

Jak vyčistit obrazovku monitoru Acer ED320QX?

Vypněte monitor a odpojte adaptér. Použijte měkký hadřík mírně navlhčený roztokem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku. Vyhněte se čisticím prostředkům na bázi čpavku nebo alkoholu.

Jaké kabely mohu použít k připojení počítače?

Monitor podporuje připojení VGA, HDMI, DisplayPort a USB Type-C (v závislosti na modelu). Před zapojením kabelů se ujistěte, že monitor i počítač jsou vypnuty.

Jak nastavit jas a kontrast?

Použijte externí tlačítka umístěná na monitoru. Stiskněte tlačítko pro přístup k menu (tlačítko 4) pro otevření OSD, poté přejděte na nastavení jasu a kontrastu. Můžete také použít vyhrazené zkratky (tlačítko 2 pro jas).

Co dělat, když se obrazovka nerozsvítí?

Zkontrolujte, zda je napájecí kabel správně zapojen do monitoru a elektrické zásuvky. Ujistěte se, že je tlačítko napájení monitoru zapnuté. Vyzkoušejte jinou zásuvku nebo jiný napájecí kabel. Pokud problém přetrvává, kontaktujte autorizovaného technika.

Jaká je spotřeba elektřiny v pohotovostním režimu?

V pohotovostním režimu monitor spotřebovává typicky 0,5 W. V režimu vypnutí je spotřeba 0,3 W. Pro úsporu energie odpojte adaptér, pokud monitor delší dobu nepoužíváte.

Mohu monitor upevnit na nástěnný držák?

Ano, monitor je kompatibilní se standardem VESA. Odstraňte odnímatelný stojan a připevněte vhodný nástěnný držák. Postupujte podle pokynů výrobce, aby nedošlo k poškození.

Jak aktivovat úsporný režim?

Monitor se automaticky přepne do pohotovostního režimu, když není detekován žádný signál. Můžete také nastavit dobu přechodu do pohotovostního režimu v menu OSD pomocí parametru Časovač OSD nebo nakonfigurovat nastavení správy napájení počítače.

Je monitor kompatibilní s HDMI 2.0?

Ano, HDMI porty monitoru podporují maximální rozlišení 1920x1080 při 240 Hz, což odpovídá specifikacím HDMI 2.0. Pro lepší výkon použijte vysokorychlostní HDMI kabel.

Jak recyklovat monitor na konci životnosti?

Nevyhazujte monitor do domovního odpadu. Odevzdejte jej do sběrného místa pro recyklaci elektrických a elektronických zařízení. Dodržujte místní předpisy (směrnice o OEEZ). Pro více informací kontaktujte obecní úřad nebo prodejnu, kde jste monitor zakoupili.

Co dělat v případě mrtvých nebo vadných pixelů?

Několik vadných pixelů je normální a neovlivňuje záruku. Pokud je počet mrtvých pixelů nadměrný, kontaktujte zákaznický servis Acer. Vyhněte se tlaku na obrazovku, protože by to mohlo problém zhoršit.

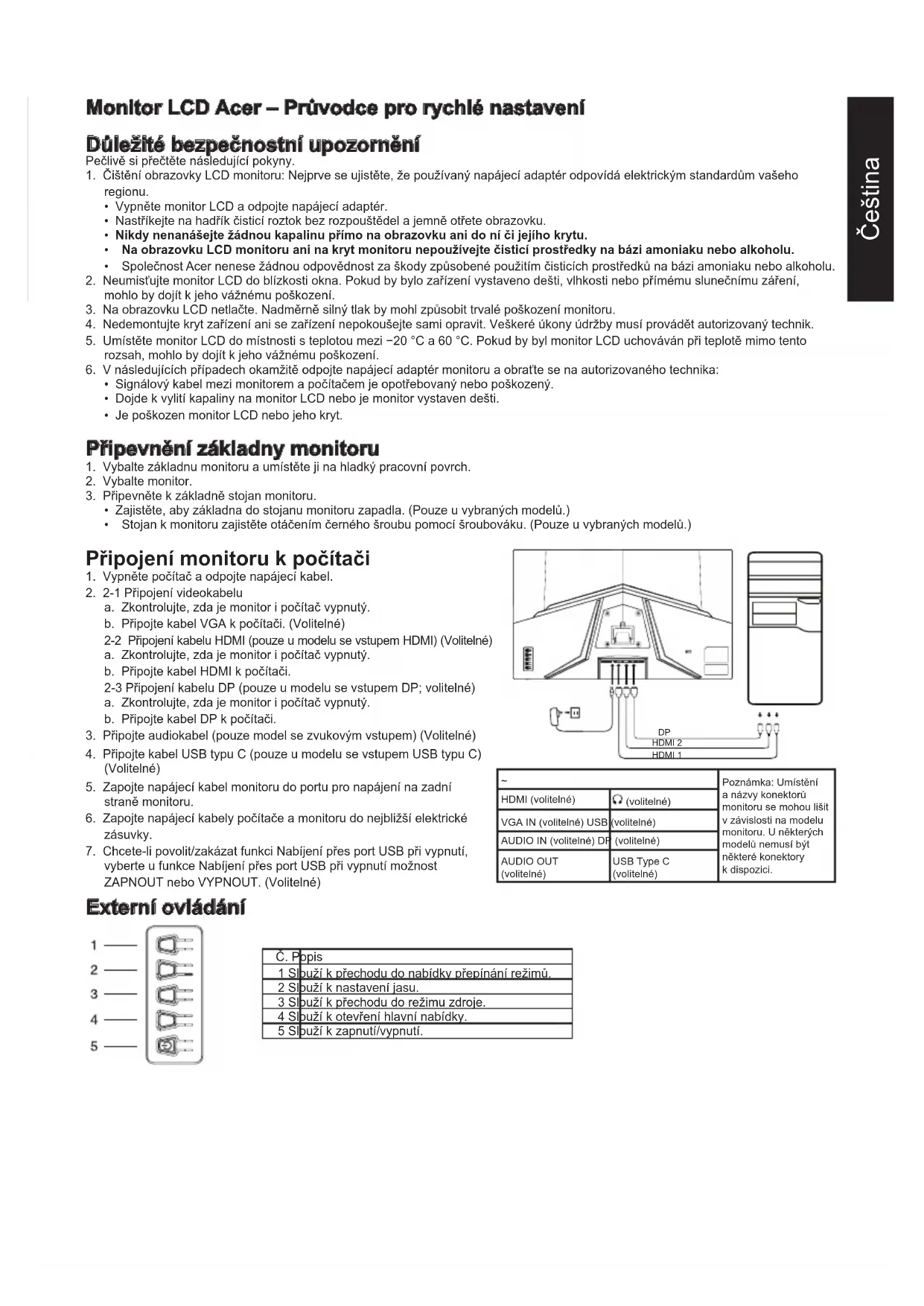

NÁVOD K OBSLUZE ED320QX ACER

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Čištění obrazovky LCD monitoru: Nejprve se ujistěte, že použitý napájecí adaptér odpovídá elektrickým standardům vašeho regionu.

Vypněte monitor LCD a odpojte napájecí adaptér. - Nastříkejte na hadřík čisticí roztok bez rozpouštědel a jemně otřete obrazovku. - Nikdy nenanášejte žádnou kapalinu přímo na obrazovku ani do ní či jejího krytu. - Na obrazovku LCD monitoru ani na kryt monitoru nepoužívejte čisticí prostředky na bázi amoniaku nebo alkoholu.

• Společnost Acer nenese žádnou odpovědnost za škody způsobené použitím čisticích prostředků na bázi amoniaku nebo alkoholu.
• Neumisťujte monitor LCD do blízkosti okna. Pokud by byl vystaven dešti, vlhkosti nebo přímému slunečnímu záření, mohlo by dojít k jeho vážnému poškození.
• Na obrazovku LCD netlačte. Nadměrný silný tlak by mohl způsobit trvalé poškození monitoru.
• Nedemontujte kryt zařízení ani se zařízení nepokoušejte sami opravit. Veškeré úkony údržby musí provádět autorizovaný technik.
• Umístěte monitor LCD do místnosti s teplotou mezi -20 °C a 60 °C. Pokud by byl monitor LCD uchováván při teplotě mimo tento rozsah, mohlo by dojít k jeho vážnému poškození.
• V následujících případech okamžitě odpojte napájecí adaptér monitoru a obraťte se na autorizovaného technika:
• Signálový kabel mezi monitorem a počítačem je opotřebovaný nebo poškozený.
• Dojde k vylití kapaliny na monitor LCD nebo je monitor vystaven dešti.
• Je poškozen monitor LCD nebo jeho kryt.

Připevnění základny monitoru

1. Vybalte základnu monitoru a umístěte ji na hladký pracovní povrch.
2. Vybalte monitor.
3. Připevněte ke základně stojan monitoru.
4. Zajistěte, aby základna do stojanu monitoru zapadla. (Pouze u vybraných modelů.) Stojan k monitoru zajistěte otáčením černého šroubu pomocí šroubováku. (Pouze u vybraných modelů.)

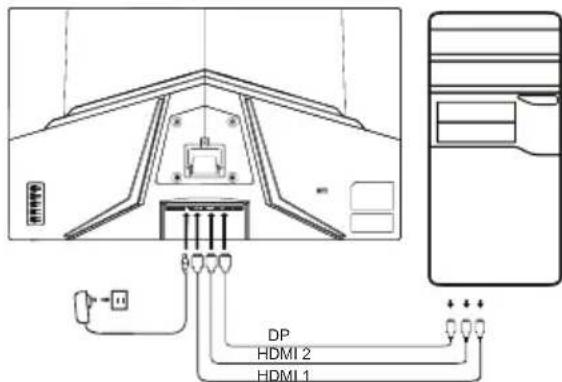

1. Vypněte počítač a odpojte napájecí kabel.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači. (Volitelné)

2-2 Připojení kabelu HDMI (pouze u modelů se vstupem HDMI) (Volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý.

b. Připojte kabel HDMI k počítači.

2-3 Připojení kabelu DP (pouze u modelu se vstupem DP; volitelné) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojte audiokabel (pouze model se zvukovým vstupem) (Volitelné)
2. Připojte kabel USB typu C (pouze u modelu se vstupem USB typu C) (Volitelné)
3. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
4. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
5. Chcete-li povolit/zakázat funkci Nabíjení přes port USB při vypnutí, vyberte u funkce Nabíjení přes port USB při vypnutí možnost ZAPNOUT nebo VYPNOUT. (Volitelné)

~		Poznanka: Umistěni a názyk konektoru monitoru se mohou lišit v závislosti na modelu monitoru. U některych modelu nemusiť byt některé konektory k dispozici.
HDMI (volitelné)	( volitelné)
VGA IN (volitelné) USB	(volitelné)
AUDIO IN (volitelné) DP	(volitelné)
AUDIO OUT (volitelné)	USB Type C (volitelné)

Externí ovládání

1- 2- 3- 4- 5-

Č. Popis

1 Slbuží k přechodu do nabídky prěpínámí režimů.

2 Slbuží k nastavení jsu.

3 Slbuží k přechodu do režimu zdroje.

4 Slbuží k otevřeni hlavní nabídky.

5 Slbuží k zapnutí/vypnutí.

Prohlášení o souladu se zákony a bezpečnostními předpisy

Prohlášení FCC

Toto zařízení bylo testováno a shledáno vyhovujícím v souladu s omezeními pro digitální zařízení třídy B podle části 15 předpisů komise FCC. Tato omezení jsou navržena s úmyslem poskytovat přiměřenou ochranu před nežádoucím rušením, když je zařízení instalováno v domácnostech. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a, pokud není instalováno a používáno v souladu s pokyny, může způsobovat rušení rádiové komunikace.

Nelze však zaručit, že k rušení nebude v konkrétní instalaci docházet. Pokud zařízení způsobuje rušení rádiového nebo televizního příjmu (což lze zjistit vypnutím a zapnutím zařízení), doporučuje se, aby uživatel eliminoval rušení provedením jednoho nebo více následujících opatření:

• Nastavte jiný směr nebo polohu antény přijímače. Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do síťové zásuvky v jiném obvodu, než do kterého je připojen přijímač.
• Obraťte se na prodejce nebo zkušeného radiového/televizního technika.

Poznámka

Nezvedejte monitor za stojan, abyste zabránili poškození monitoru.

Poznámka k periferním zařízením

K zařízení se smí připojit pouze certifikovaná periferní zařízení (vstupní/výstupní zařízení, terminály, tiskárny atd.), která splňují omezení pro zařízení třídy B. Pokud byste zařízení připojili k necertifikovaným periferním zařízením, mohlo by dojít k rušení rádiového a televizního příjmu.

Poznámka

Jakékoli změny nebo úpravy, které nejsou výslovně schváleny výrobcem, mohou způsobit ztrátu oprávnění uživatele toto zařízení používat.

Provozní podmínky

Toto zařízení splňuje požadavky Části 15 předpisů FCC. Provoz zařízení podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí být schopné akceptovat jakékoli přijímané rušení včetně rušení, které může být příčinou nežádoucí činnosti.

Poznámka: Uživatelé v Kanadě

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Vysvětlivka týkající se předpisů o nakládání s odpadními elektrickými a elektronickými zařízeními a o jejich recyklaci a likvidaci

K zajištění lepší péče o naši planetu a k její ochraně dodržujte na konci životnosti zařízení národní zákony a předpisy týkající se recyklace elektrických a elektronických odpadních zařízení a využijte k recyklaci zařízení místní výrobce, kteří mají v daném státě uznávané oprávnění k recyklování.

Likvidace odpadních zařízení uživateli v domácnostech v EU

Tento symbol na výrobku nebo na jeho balení označuje, že se výrobek nesmí likvidovat společně s ostatním komunálním odpadem. Při likvidaci použitého zařízení je vaší povinností jej zanést do sběrného dvora, který se zaměřuje na recyklaci použitých elektrických a elektronických zařízení. Separovaný sběr a recyklace použitých zařízení pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví ani životní prostředí. Chcete-li získat více informací o recyklačních střediscích použitých zařízení, kontaktujte svůj místní městský úřad, instituci zabývající se komunálním odpadem nebo prodejce, u kterého jste výrobek zakoupili.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD splňuje základní požadavky a další příslušná ustanovení směrnice 2014/30/EU o elektromagnetickém rušení, směrnice 2014/35/EU o nízkonapěťových zařízeních a směrnice 2011/65/EU RoHS a směrnice 2009/125/EK s ohledem na vytvoření rámce pro stanovení požadavků ekodesignu pro produkt využívající energii.

Panel LCD	Provozní systém BarevnýLCD TFT
	Velikost 31,5" širokoúhlý fomrát (80 cm)
	Rozteč pixelú 0,364 mm (H) × 0,364 mm (V)
	Jas 300 cd/m	2 (typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Uhel sledováni 178° (H) 178° (V) (CR=10)
	Doba odezvy 1 ms (VRB)
	Typ panelu VA
	Horizontálni frevence	HDMI: 31,469 až 291,309 KHzDP: 31,469 až 291,309 KHz
	Vertikálni frevence	HDMI: 48 až 240 HzDP: 48 až 240 Hz
Barva zobrazení 16,7 miljoen
Frekvence bodù		HDMI: 594,270 MHzDP: 594,270 MHz
Maximálni Rozlìšeni		HDMI: 1920×1080 pri 240 HzDP: 1920×1080 pri 240 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Elektrická spotřeba	Režim Zapnuto 32 W (typický)
	Režim spànku 0,5 W (typický)
	Režim Vypnuto 0,3 W (typický)
Konektor vystupu		HDMI (pouze model se vystupem HDMI) x 2 (volitelné)DP (pouze model se vystupem DP) (volitelné)
Vstupné videosignál		HDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP) (volitelné)
Reprodukty 2 W x 2 (pouze models audio vystupem) (volitelné)
Maximálni velikost obrazovky		Horizontálné: 698 mmVertikálné: 393 mm
Zdroj napájení VSTUP: 100-240 V~ 50/60 Hz
Podmíky okolního prostřédí		Provozní teplota: 0 až 40 °CSkladováci teplota: -20 až 60 °CSprovozní vlhkest: 20 % až 80 %
Rozměry 709,4 x 513,9 x 199,1 mm (S x V x H)
Hmotnost (čistá) 4,9 kg (čistá)
Technické udaje mechanismu		Nakloněni: -5 až +20°Otáčeni: NeNastavení výšky: NeOtočeni: NeOdnímatelný stojan: Ano
Externí ovládací prvky	Spínače a tlacítka	Klávesová zkratka 1Klávesová zkratka 4Tlacitko napájení
	Funkce	Klávesová zkratka 3JasZaměřovačKontrastJazykModré světloČasykTransparentnostZámek OSDSuper ostrostVstupGammaAutomatická detekce signáluze zdrojUrežmyFormát DPRežim sRGBPridělení horkych klávesŠirokoúhlý režimDDC/CLUrovenčerné HDMIRežim rychlého spustěniInformaceResetovat věsechna nastavení
		60s'y odstin60sá syntost60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sä odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin60sá odstin61odinovací frevenceVRB
Specifikace se u Jednotlivych modelu a v rūzních oblastech liši.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte. 1. Čištění LCD obrazovky: nejprve se ujistěte, že vámi používaný adaptér splňuje elektrické normy pro vaši oblast. Vypněte LCD monitor a odpojte napájecí adaptér. - Nastříkejte bezalkoholový čisticí prostředek na hadřík a opatrně utřete obrazovku. - Nikdy nelijte žádnou tekutinu přímo na obrazovku, na obrazovku ani na její obal. - Nepoužívejte na LCD obrazovku monitoru ani na její obal žádné čpavkové ani alkoholové čisticí prostředky. - Společnost Acer nenese odpovědnost za poškození v důsledku použití čpavkových nebo alkoholových čisticích prostředků. 2. Neumisťujte LCD obrazovku vedle okna. Při vystavení vlivům deště, vlhkosti nebo přímého slunečního světla může dojít k vážnému poškození zařízení. 3. Nevyvíjejte tlak na LCD obrazovku. Nadměrný tlak může způsobit trvalé poškození obrazovky. 4. Neodstraňujte kryt a nepokoušejte se opravit toto zařízení sami. Všechny servisní zásahy musí provádět pověřený technik. 5. LCD obrazovka musí být uložena v místnosti s teplotou od -20°C do 60°C (-4°F až 140°F). Pokud je LCD obrazovka uložena při teplotách mimo tento rozsah, může dojít k trvalému poškození. 6. Okamžitě odpojte napájecí adaptér monitoru a obraťte se na pověřeného technika v těchto případech: - Signálový kabel mezi monitorem a počítačem je opotřebovaný nebo poškozený. - Na LCD obrazovku se vylila tekutina, nebo byla vystavena účinkům deště. - LCD monitor nebo jeho kryt jsou poškozené.

1. Vypněte počítač a odpojte napájecí kabel.
2. 2-1 Připojení obrazového kabelu

a. Zajistěte, aby byl monitor i počítač VYPNUTÝ. b. Připojte kabel VGA k počítači. (Volitelné)

2-2 Připojte kabel HDMI (pouze model se vstupem HDMI) (Volitelné) a. Zajistěte, aby byl monitor i počítač VYPNUTÝ.

b. Připojte kabel HDMI k počítači.

2-3 Připojte kabel DP (pouze model se vstupem DP) (volitelné) a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel DP k počítači.

1. Připojte zvukový kabel (pouze model se zvukovým vstupem) (volitelné)
2. Připojte kabel USB Type-C (pouze model se vstupem USB Type-C) (volitelné)
3. Připojte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
4. Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.
5. Vyberte zapnuto/vypnuto nabíjení USB pro aktivaci/deaktivaci funkce vypnutí nabíjení USB. (volitelné)

~		Poznanka: Umiestnennie a názy zásuviek na monitore saMZU lišit v závislosti od modelu monitora a niedtoré zásuvky nemusia byt na niektorych modeloch k dispozícii.
HDMI (volitelné)	( volitelné)
VGA IN (volitelné) USB	(volitelné)
AUDIO IN (volitelné) DP	(volitelné)
AUDIO OUT (volitelné)	USB Type C (volitelné)

Externí ovládání

Prohlášení k předpisům a bezpečnosti

V rámci prevence před poškozením nezdvihajte monitor za jeho podstavec.

Poznámka: stíněný kabel

Všechna propojení s jinými počítačovými zařízeními musí být provedena pomocí stíněných kabelů v souladu se směrnicemi EMC.

Poznámka: periferní zařízení

K tomuto zařízení mohou být připojena certifikovaná periferní zařízení (vstupní/výstupní zařízení, terminály, tiskárny atd.), která splňují limity třídy B. Při používání periferních zařízení bez certifikátu může dojít k rušení rozhlasového a televizního příjmu.

Poznámka

Poznámka: Uživatelé v Kanadě

V rámci lepší péče o ochranu naší planety je nutné, aby uživatel v případě, že už nepotřebuje tento výrobek, případně když výrobku skončí životnost, zlikvidoval toto zařízení v souladu se zákony dané země a předpisy týkajícími se recyklace elektronického a elektrického odpadu a recykloval zařízení prostřednictvím místních výrobců s kvalifikací pro recyklaci platnou v dané zemi.
