ED320QX - Monitor ACER - Brezplačna navodila za uporabo

Tip izdelka	LCD monitor
Velikost zaslona	31,5" (80 cm)
Najvišja ločljivost	1920 x 1080 @ 240 Hz
Svetlost	300 cd/m² (tipično)
Kontrast	100.000.000:1 maks. (ACM)
Odzivni čas	1 ms (VRB)
Vidni kot	178° (H) / 178° (V) (CR=10)
Vrsta plošče	VA
Horizontalna frekvenca	HDMI/DP: 31,469 - 291,309 kHz
Vertikalna frekvenca	HDMI/DP: 48 - 240 Hz
Poraba električne energije (vklopljeno)	32 W (tipično)
Poraba električne energije (mirovanje)	0,5 W (tipično)
Vhodni priključki	HDMI x2, DP (neobvezno)
Vgrajeni zvočniki	2 W x 2 (neobvezno)
Mere (D x Š x V)	709,4 x 513,9 x 199,1 mm
Neto teža	4,9 kg
Nagib	-5° do +20°
Odstranljivo stojalo	Da
Napajanje	100-240 V ~ 50/60 Hz
Priporočeno čiščenje	Mehka krpa, raztopina brez topil, izogibajte se amoniaku/alkoholu
Delovna temperatura	0 do 40 °C
Temperatura skladiščenja	-20 do 60 °C

Pogosto zastavljena vprašanja - ED320QX ACER

Kako očistiti zaslon monitorja Acer ED320QX?

Izklopite monitor in odklopite adapter. Uporabite mehko krpo, rahlo navlaženo z raztopino za čiščenje brez topil. Nikoli ne pršite tekočine neposredno na zaslon. Izogibajte se čistilom na osnovi amoniaka ali alkohola.

Katere kable lahko uporabim za povezavo računalnika?

Monitor podpira povezave VGA, HDMI, DisplayPort in USB Type-C (odvisno od modela). Pred priključitvijo kablov se prepričajte, da sta monitor in računalnik izklopljena.

Kako nastaviti svetlost in kontrast?

Uporabite zunanje gumbe na monitorju. Pritisnite gumb za dostop do menija (gumb 4), da odprete OSD, nato se pomaknite do nastavitev svetlosti in kontrasta. Uporabite lahko tudi namenske bližnjice (gumb 2 za svetlost).

Kaj storiti, če se zaslon ne vklopi?

Preverite, ali je napajalni kabel pravilno priključen na monitor in električno vtičnico. Prepričajte se, da je gumb za vklop monitorja vklopljen. Preizkusite z drugo vtičnico ali drugim napajalnim kablom. Če težave ne odpravite, se obrnite na pooblaščenega serviserja.

Kakšna je poraba električne energije v mirovanju?

V načinu mirovanja monitor porabi 0,5 W tipično. V izklopljenem načinu je poraba 0,3 W. Za varčevanje z energijo odklopite adapter, če monitorja dlje časa ne uporabljate.

Ali lahko monitor pritrdim na stenski nosilec?

Da, monitor je združljiv s standardom VESA. Odstranite odstranljivo stojalo in pritrdite ustrezen stenski nosilec. Sledite navodilom proizvajalca, da preprečite poškodbe.

Kako aktivirati varčevalni način?

Monitor samodejno preide v način mirovanja, ko ne zazna signala. Čas mirovanja lahko nastavite tudi v meniju OSD prek parametra Zamik OSD ali konfigurirate nastavitve upravljanja porabe na računalniku.

Ali je monitor združljiv s HDMI 2.0?

Da, HDMI vhodi monitorja podpirajo najvišjo ločljivost 1920x1080 pri 240 Hz, kar ustreza specifikacijam HDMI 2.0. Za boljše zmogljivosti uporabite hitri HDMI kabel.

Kako reciklirati monitor ob koncu življenjske dobe?

Monitorja ne odvrzite med gospodinjske odpadke. Odnesite ga na pooblaščeno zbirno mesto za recikliranje električne in elektronske opreme. Upoštevajte lokalne predpise (direktiva OEEO). Za več informacij se obrnite na občino ali trgovino, kjer ste ga kupili.

Kaj storiti v primeru mrtvih ali okvarjenih slikovnih pik?

Nekaj okvarjenih slikovnih pik je normalno in ne vpliva na garancijo. Če je število mrtvih slikovnih pik preveliko, se obrnite na servis Acer. Izogibajte se pritiskanju na zaslon, saj bi to lahko poslabšalo težavo.

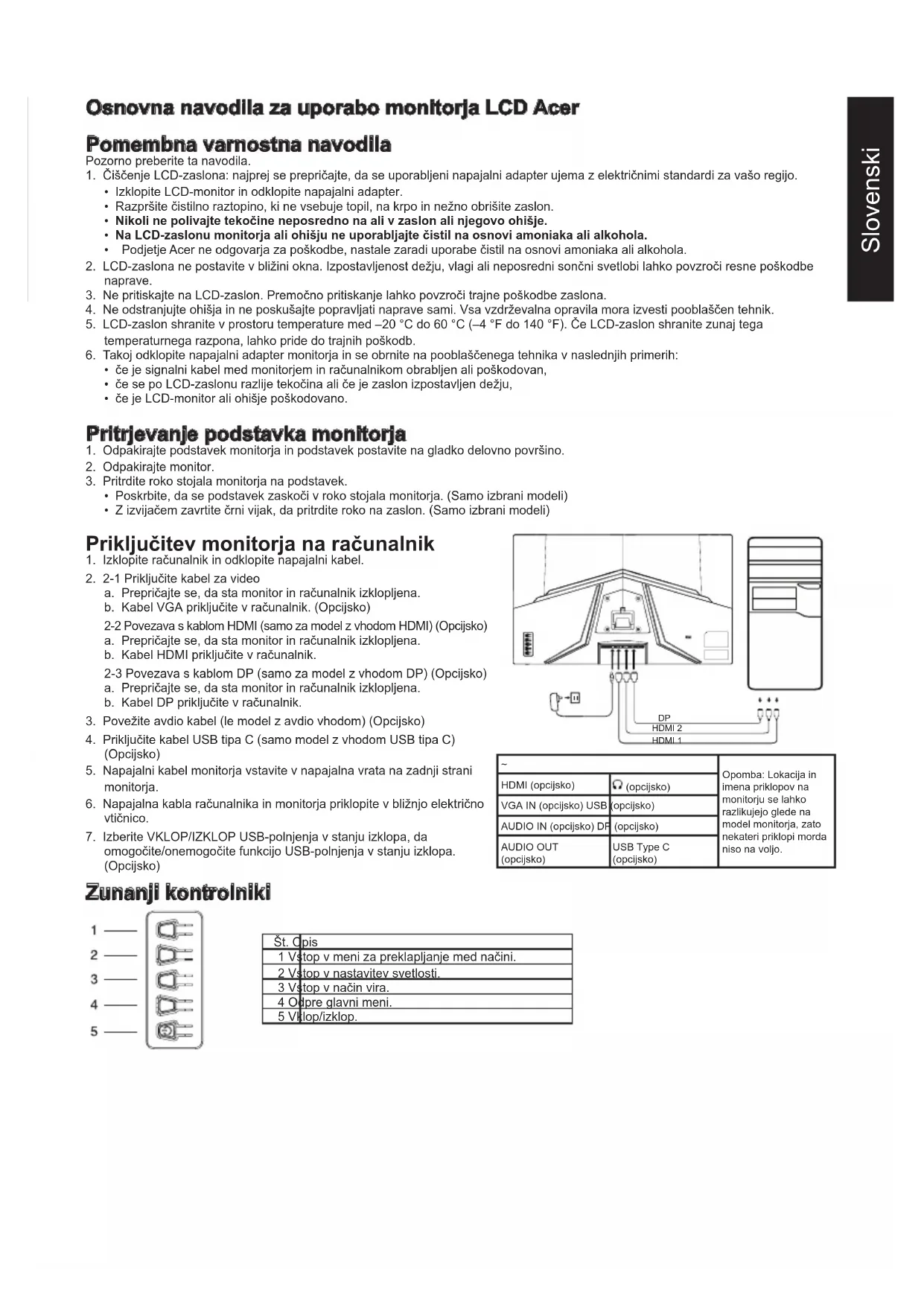

NAVODILA ZA UPORABO ED320QX ACER

Priklop monitorja na računalnik

Pomembna varnostna navodila

Pozorno preberite ta navodila.

1. Čiščenje LCD-zaslona: najprej se prepričajte, da se uporabljeni napajalni adapter ujema z električnimi standardi za vašo regijo.
2. Izklopite LCD-monitor in odklopite napajalni adapter.
3. Razpršite čistilno raztopino, ki ne vsebuje topil, na krpo in nežno obrišite zaslon.
4. Nikoli ne polivajte tekočine neposredno na ali v zaslon ali njegovo ohišje.
5. Na LCD-zaslonu monitorja ali ohišju ne uporabljajte čistil na osnovi amoniaka ali alkohola.
6. Podjetje Acer ne odgovarja za poškodbe, nastale zaradi uporabe čistil na osnovi amoniaka ali alkohola.
7. LCD-zaslona ne postavite v bližino okna. Izpostavljenost dežju, vlagi ali neposredni sončni svetlobi lahko povzroči resne poškodbe naprave.
8. Ne pritiskajte na LCD-zaslon. Pre močno pritiskanje lahko povzroči trajne poškodbe zaslona.
9. Ne odstranjujte ohišja in ne poskušajte popravljati naprave sami. Vsa vzdrževalna opravila mora izvesti pooblaščeni tehnik.
10. LCD-zaslon shranjujte v prostoru s temperaturo med -20 °C in 60 °C (-4 °F do 140 °F). Če LCD-zaslon shranjujete zunaj tega temperaturnega razpona, lahko pride do trajnih poškodb.
11. Tako odklopite napajalni adapter monitorja in se obrnite na pooblaščenega tehnika v naslednjih primerih:
12. če je signalni kabel med monitorjem in računalnikom obrabljen ali poškodovan,
13. če se po LCD-zaslonu razlije tekočina ali če je zaslon izpostavljen dežju,
14. če je LCD-monitor ali ohišje poškodovano.

Pritrjevanje podstavka monitorja

1. Odpakirajte podstavek monitorja in ga postavite na gladko delovno površino.
2. Odpakirajte monitor.
3. Pritrdite roko stojala monitorja na podstavek.
4. Poskrbite, da se podstavek zaskoči na roko stojala monitorja. (Samo izbrani modeli) Z izvijačem zavrtite črni vijak, da pritrdite roko na zaslon. (Samo izbrani modeli)

Priključitev monitorja na računalnik

1. Izklopite računalnik in odklopite napajalni kabel.
2. 2-1 Priključite kabel za video

1. Povežite avdio kabel (le model z avdio vhodom) (Opcijsko)
2. Priključite kabel USB tipa C (samo model z vhodom USB tipa C) (Opcijsko)
3. Napajalni kabel monitorja vstavite v napajalna vrata na zadnji strani monitorja.
4. Napajalna kabla računalnika in monitorja priklopite v bližnjo električno vtičnico.
5. Izberite VKLOP/IZKLOP USB-polnjenja v stanju izklopa, da omogočite/onemogočite funkcijo USB-polnjenja v stanju izklopa. (Opcijsko)

~		Opomba: Lokacija in imena priklopopov na monitorju se lakhko razlikujejo glede na model monitorja, zato nekateri priklopi morda niso na voljo.
HDMI (opcijsko)	(occijsko)
VGA IN (opcijsko) USB	(opcijsko)
AUDIO IN (opcijsko) DF	(opcijsko)
AUDIO OUT (opcijsko)	USB Type C (opcijsko)

Zunanji kontrolniki

Št. Opis

1 Vstop v meni za preklapljanje med načini.

2 Vstop v nastavitev svetlosti.

3 Vstop v način vira.

4 Odpre glavni meni.

5 Vklop/izklop.

Ta oprema je bila preizkušena in se sklada z omejitvami za digitalne naprave razreda B, kot to določa 15. del pravil FCC. Te omejitve so zasnovane za zagotovitev primerne zaščite pred škodljivimi motnjami ob namestitvi opreme v stanovanjskih območjih. Ta oprema proizvaja, uporablja in lahko oddaja radiofrekvenčno energijo in če ni nameščena in uporabljena v skladu z navodili, lahko povzroča motnje v radijski komunikaciji.

Vendar pa ni mogoče zagotoviti, da pri določeni namestitvi ne bo prišlo do motenj. Če naprava povzroča škodljive motnje sprejemu radijskega ali televizijskega signala, kar se lahko ugotovi z izključitvijo in vključitvijo stikalne naprave, priporočamo uporabniku, da poskusa preprečiti te motnje z enim od naslednjih ukrepov:

• Prestavite ali preusmerite anteno sprejemnika.
• Povečajte razdaljo med napravo in sprejemnikom.
• Napravo priključite v vtičnico, ki je priključena na drug tokokrog kot sprejemnik.
• Posvetujte se s prodajalcem ali izkušenim strokovnjakom za radio ali televizijo.

Opomba

Da preprečite poškodbe monitorja, ga ne dvigujte za stojalo.

Opomba: oklopljen kabel

Za vse priključitve na druge računalniške naprave morajo biti uporabljeni oklopljeni kabli, da se zagotovi skladnost s predpisi glede elektromagnetne združljivosti (EMC).

Opomba: zunanje naprave

Na napravo lahko priključite samo odobrene zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike itd.), ki izpolnjujejo omejitve razreda B. Uporaba neodobrenih zunanjih naprav lahko povzroči motnje v radijskem ali televizijskem sprejemu.

Opomba

Morebitne spremembe ali prilagoditve, ki jih ni izrecno odobril proizvajalec, lahko izničijo uporabnikovo dovoljenje za uporabo izdelka.

Delovni pogoji

Ta naprava je v skladu s 15. delom pravil FCC. Delovanje je pogojeno z dvema sledečima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora biti zmožna sprejeti motnje, ki jih prejme, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Opomba: Kanadski uporabniki

Ta digitalna naprava razreda B je skladna s specifikacijami kanadskega standarda ICES-003.

Odlaganje odpadne opreme za gospodinjske uporabnike v EU

Ta simbol na izdelku ali njegovi embalaži pomeni, da izdelka ne smete zavreči med druge gospodinjske odpadke. Ob odstranjevanju uporabljenih naprav je vaša odgovornost, da napravo prinesete na zbirno točko za recikliranje uporabljene električne in elektronske opreme. Ločeno zbiranje in recikliranje uporabljenih naprav pomaga ohranjati naravne vire in zagotavlja, da so reciklirane na način, ki varuje zdravje ljudi in okolje. Za več informacij o točkah za recikliranje uporabljenih naprav se obrnite na lokalni mestni urad, službo za odlaganje gospodinjskih odpadkov ali prodajalno, v kateri ste kupili izdelek.

Izjava o skladnosti CE

Acer Inc. izjavlja, da je ta LCD-monitor v skladu z bistvenimi zahtevami in drugimi ustreznimi določbami Direktive EMC 2014/30/EU, Direktive o nizki napetosti 2014/35/EU ter direktive RoHS 2011/65/EU in Direktive 2009/125/ES v zvezi z vzpostavitvijo okvira za določitev zahtev za okoljsko primerno zasnovo izdelkov, povezanih z energijo.

Monitor Acer je namenjen za video in vizualni prikaz informacij, pridobljenih z elektronskih naprav.

Specifikacije

LCD-zaslon	Krmilni system TFT barvni	LCD
	Velikost 31,5 palca (80 cm)
	Razmik med silkovnimi pikami	0,364 mm (V) x 0,364 mm (N)
	Svetlost 300 cd/m	2 (običajno)
	Krontrast Največ 10000000	0:1 (ACM)
	Kot gledanja 178° (V) 178	(N) (CR=10)
	Odzivni Čas 1 ms (VRB)
	Vrsta zaslona VA
	Vodoravna frekventa	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	Navpična frekventa	HDMI: 48 - 240 HzDP: 48 - 240 Hz
Prikazane barve 16,7 milj. barv
Takt osvetlitve slikovnih pik		HDMI: 594,270 MHzDP: 594,270 MHz
Največja ločijivost		HDMI: 1920×1080 pri 240 HzDP: 1920×1080 pri 240 Hz
Prepoznavanje opreme VESA DDCCI/DDC2B
Poraba energije	Vklopljen 32 W (običajno)
	Način mirovanja 0,5 W (običajno)
	Izklopljen 0,3 W (običajno)
Vhodni priključki		HDMI (samo model z vchodom HDMI) x 2 (opcijsko)DP (samo model z vchodom DP) (opcijsko)
Vhodni videosignal		HDMI (samo model z vchodom HDMI)DP (samo model z vchodom DP) (opcijsko)
Zvočnika 2 W x 2 (samo za model z zvočnim vchodom) (opcijsko)
Največja velikostzaslona		Vodoravno: 698 mmNavpično: 393 mm
Vir napajanja VHODNI: 100-240 V ~ 50/60 Hz
Delovno okolje		Temperatura delovanja: 0° do 40°CTemperatura shranjevanja: -20° do 60°CDelovna vražnost: 20% do 80%
Dimenzije		709,4 (§) x 513,9 (V) x 199,1 (B) mm
Teža (neto)		4,9 kg (neto)
Specifikacije mehanizma		Nagib: -5 do +20°Nagib levo/desno: NePrilagoditev višine: NeVrtenje: NeSmeljivo stojalo: Da
Zunanji kontrolniki	Stikala/gumbi	Bližnjična tipka 1Bližnjična tipka 2Tipka za vklopBližnjična tipka 3
	Funkcjije	SvetlostKrižecJezikModra svetlobaČas izklopa zaslonskega menijaOkrepitev Žrne barveProsojmoustZaklep OSDIzjemna ostrinaGamaSamod. virBarvna temperaturaOblika DPDodelitev biližnjične tipkeŠirokozaslonski načinDDC/ICRenven Žrne barve HDMI6-osni odtenek6-osna nasičenostNačin hitrega začetkaGlasnostInformacijePonastavi vse nastavitveNemoOverdrivePrilagodljiva sinhronizacijaŠt. hitrosti osveževanjaVRB
Specifikacije se lahko razlikujejo glede na model in/ali regijo.

Priročnike in druge dokumente za svoj izdelek Acer najdete na uradnem spletnem mestu podpore družbe Acer.

Hitri vodnik za LCD monitor Acer (QSG)

Pozorno preberite naslednja navodila.

1. Čiščenje LCD zaslona: najprej preverite, ali napajalni adapter, ki ga uporabljate, ustreza električnim standardom vaše regije.
2. Izklopite LCD monitor in izklopite adapter iz vtičnice.
3. Poškropite krpo z raztopino za čiščenje brez topil in nežno obrišite zaslon.
4. Nikoli ne zlivajte tekočine neposredno na/v zaslon ali njegovo ohišje. Ne uporabljajte čistil na osnovi amoniaka ali alkohola za čiščenje LCD monitorja ali njegovega ohišja. Podjetje Acer ne bo odgovorno za škodo, nastalo zaradi uporabe čistil na osnovi amoniaka ali alkohola.
5. Ne postavljajte LCD monitorja blizu okna. Dež, vlaga ali neposredna sončna svetloba lahko resno poškodujejo napravo.
6. Ne pritiskajte LCD monitorja. Prekomerni pritisk lahko trajno poškoduje monitor.
7. Ne odstranjujte ohišja ali ne poskušajte sami popraviti naprave. Vsa vzdrževalna dela mora opraviti pooblaščeni tehnik.
8. LCD monitor hranite v prostoru s temperaturo od -20°C do 60°C (-4°F do 140°F). Lahko pride do trajne poškodbe LCD zaslona, če ga hranite pri višji ali nižji temperaturi od navedene.
9. Takoj izključite napajalnik monitorja iz električnega omrežja in se obrnite na pooblaščenega tehnika, če se zgodi naslednje:
10. Če je signalni kabel, ki povezuje monitor in računalnik, obrabljen ali poškodovan.
11. Če na LCD zaslon polijete tekočino ali če je izpostavljen dežju.
12. Če sta LCD monitor ali ohišje poškodovana.

Montaža stojala za monitor

1. Odpakirajte stojalo za monitor in ga postavite na ravno delovno površino.
2. Odpakirajte monitor.
3. Pritrdite nosilec monitorja na stojalo.

Stojalo mora nalegati na nosilec. (Samo izbrani modeli) Zategnite črni vijak z izvijačem, da pritrdite nosilec monitorja. (Samo izbrani modeli)

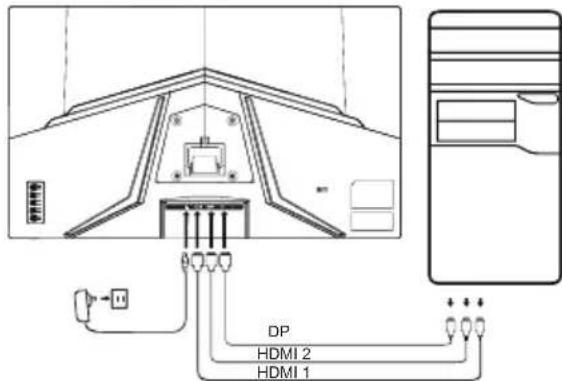

Povežite monitor z računalnikom

1. Izključite računalnik in izvlecite kabel iz vtičnice.
2. 2-1 Povezava video kabla

a. Poskrbite, da sta monitor in računalnik IZKLOPLJENA. b. Priključite VGA kabel na računalnik. (Neobvezno)

2-2 Povezovanje s kablom HDMI (samo pri modelih s priključkom HDMI) (Neobvezno)

a. Poskrbite, da sta monitor in računalnik IZKLOPLJENA. b. Priključite kabel HDMI v računalnik.

2-3 Povezovanje s kablom DP (samo pri modelih s priključkom DP) (Neobvezno)

a. Poskrbite, da sta monitor in računalnik IZKLOPLJENA. b. Priključite kabel DP v računalnik.

1. Priključite avdio kabel (samo pri modelih z avdio priključkom) (Neobvezno)
2. Priključite kabel USB tipa C (samo pri modelih s priključkom USB tipa C) (Neobvezno)
3. Priključite napajalni kabel monitorja v napajalni priključek na zadnji strani monitorja.
4. Vključite napajalna kabla računalnika in monitorja v bližnjo električno vtičnico.
5. Izberite VKLOP/IZKLOP polnjenja prek vrat USB, ko je monitor izklopljen, da omogočite/onemogočite to funkcijo. (Neobvezno)

~ Napomena: Lokacija		i nazivi priključaka na monitoru mogu se razlikovati u zavistosti od modela monitora, a neki priklujeci mozdà neće biti dostupni za neke modele.
HDMI (opciono)	(oppciono)
VGA IN (opciono) USB	oppciono)
AUDIO IN (opciono) DF	oppciono)
AUDIO OUT (opciono) USB Type C (oppciono)

Zunanji ukazi

1- 2- 3- 4- 5-

Br. Opis

1 Udite u meni za promenu režima.

2 Udite u podešavanje svetline.

3 Udite u režim izvora.

4 Idte na glavni meni.

5 Uključivanje/Isklučivanje.
