ED320QX - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD
Tamaño de la pantalla	31,5" (80 cm)
Resolución máxima	1920 x 1080 @ 240 Hz
Brillo	300 cd/m² (típico)
Contraste	100 000 000:1 máx. (ACM)
Tiempo de respuesta	1 ms (VRB)
Ángulo de visión	178° (H) / 178° (V) (CR=10)
Tipo de panel	VA
Frecuencia horizontal	HDMI/DP : 31,469 - 291,309 kHz
Frecuencia vertical	HDMI/DP : 48 - 240 Hz
Consumo eléctrico (encendido)	32 W (típico)
Consumo eléctrico (espera)	0,5 W (típico)
Conectores de entrada	HDMI x2, DP (opcional)
Altavoces integrados	2 W x 2 (opcional)
Dimensiones (An x Pr x Al)	709,4 x 513,9 x 199,1 mm
Peso neto	4,9 kg
Inclinación	-5° a +20°
Pie desmontable	Sí
Alimentación	100-240 V ~ 50/60 Hz
Limpieza recomendada	Paño suave, solución sin disolvente, evitar amoníaco/alcohol
Temperatura de funcionamiento	0 a 40 °C
Temperatura de almacenamiento	-20 a 60 °C

Preguntas frecuentes - ED320QX ACER

¿Cómo limpiar la pantalla del monitor Acer ED320QX?

Apague el monitor y desconecte el adaptador. Use un paño suave ligeramente humedecido con una solución de limpieza sin disolvente. Nunca rocíe líquido directamente sobre la pantalla. Evite limpiadores a base de amoníaco o alcohol.

¿Qué cables puedo usar para conectar mi computadora?

El monitor admite conexiones VGA, HDMI, DisplayPort y USB Tipo-C (según el modelo). Asegúrese de que el monitor y la computadora estén apagados antes de conectar los cables.

¿Cómo ajustar el brillo y el contraste?

Use los botones externos ubicados en el monitor. Presione el botón de acceso al menú (botón 4) para abrir el OSD, luego navegue a los ajustes de brillo y contraste. También puede usar los atajos dedicados (botón 2 para el brillo).

¿Qué hacer si la pantalla no se enciende?

Verifique que el cable de alimentación esté correctamente conectado al monitor y a una toma de corriente. Asegúrese de que el botón de encendido del monitor esté encendido. Pruebe con otro tomacorriente o cable de alimentación. Si el problema persiste, contacte a un técnico autorizado.

¿Cuál es el consumo eléctrico en espera?

En modo de espera, el monitor consume 0,5 W típicamente. En modo apagado, el consumo es de 0,3 W. Para ahorrar energía, desconecte el adaptador si no lo usa durante un período prolongado.

¿Puedo fijar el monitor en un soporte de pared?

Sí, el monitor es compatible con el estándar VESA. Retire el pie desmontable y fije un soporte de pared adecuado. Siga las instrucciones del fabricante para evitar daños.

¿Cómo activar el modo de ahorro de energía?

El monitor entra automáticamente en modo de espera cuando no se detecta ninguna señal. También puede ajustar el tiempo de espera en el menú OSD mediante el parámetro Tiempo de espera del OSD o configurar los ajustes de administración de energía de su computadora.

¿El monitor es compatible con HDMI 2.0?

Sí, los puertos HDMI del monitor admiten una resolución máxima de 1920x1080 a 240 Hz, lo que corresponde a las especificaciones HDMI 2.0. Use un cable HDMI de alta velocidad para un mejor rendimiento.

¿Cómo reciclar mi monitor al final de su vida útil?

No tire el monitor con la basura doméstica. Llévelo a un punto de recogida autorizado para el reciclaje de equipos eléctricos y electrónicos. Cumpla con las normativas locales (directiva RAEE). Para más información, contacte a su ayuntamiento o a la tienda donde lo compró.

¿Qué hacer en caso de píxeles muertos o defectuosos?

Algunos píxeles defectuosos son normales y no afectan la garantía. Si la cantidad de píxeles muertos es excesiva, contacte al servicio de atención al cliente de Acer. Evite aplicar presión sobre la pantalla, ya que esto podría empeorar el problema.

MANUAL DE USUARIO ED320QX ACER

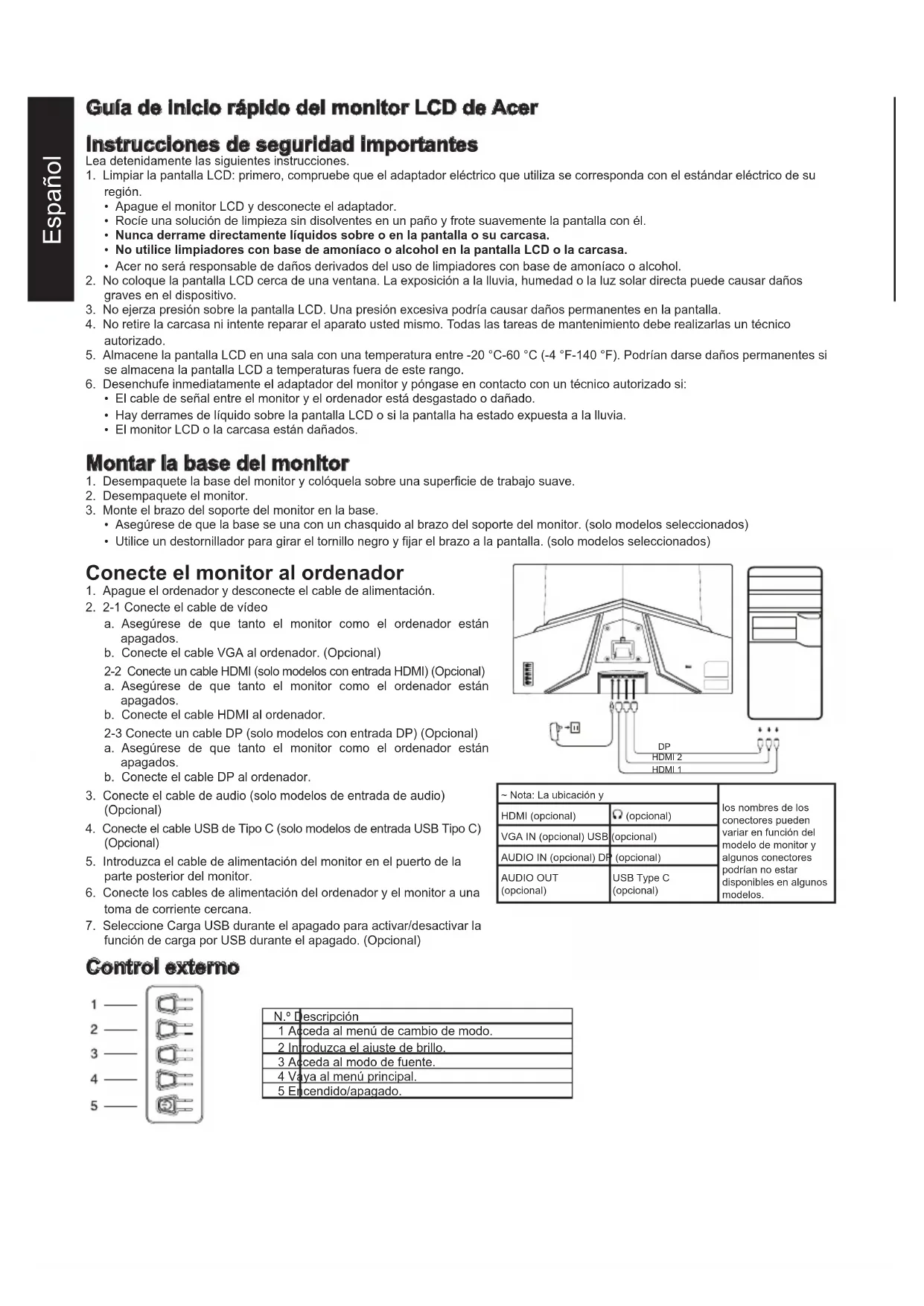

Guía de inicio rápido del monitor LCD de Acer

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla LCD: primero, compruebe que el adaptador eléctrico que utilice corresponda con el estándar eléctrico de su región.
2. Apague el monitor LCD y desconecte el adaptador.
3. Rocíe una solución de limpieza sin disolventes en un paño y frótela suavemente sobre la pantalla.
4. Nunca derrame directamente líquidos sobre o en la pantalla o su carcasa.
5. No utilice limpiadores con base de amoniaco o alcohol en la pantalla LCD o la carcasa.
6. Acer no será responsable de daños derivados del uso de limpiadores con base de amoniaco o alcohol.
7. No coloque la pantalla LCD cerca de una ventana. La exposición a la lluvia, humedad o la luz solar directa puede causar daños graves en el dispositivo.
8. No ejerza presión sobre la pantalla LCD. Una presión excesiva podría causar daños permanentes en la pantalla.
9. No retire la carcasa ni intente reparar el aparato usted mismo. Todas las tareas de mantenimiento deben ser realizadas por un técnico autorizado.
10. Almacene la pantalla LCD en una sala con una temperatura entre -20 °C y 60 °C (-4 °F y 140 °F). Podrían darse daños permanentes si se almacena la pantalla LCD a temperaturas fuera de este rango.
11. Desenchufe inmediatamente el adaptador del monitor y póngase en contacto con un técnico autorizado si:
12. El cable de señal entre el monitor y el ordenador está desgastado o dañado. Hay derrames de líquido sobre la pantalla LCD o si la pantalla ha estado expuesta a la lluvia.
13. El monitor LCD o la carcasa está dañados.

Montar la base del monitor

1. Desempaquete la base del monitor y colóquela sobre una superficie de trabajo suave.
2. Desempaquete el monitor.
3. Monte el brazo del soporte del monitor en la base.
4. Asegúrese de que la base se una con un chasquido al brazo del soporte del monitor. (solo modelos seleccionados)
5. Utilice un destornillador para girar el tornillo negro y fijar el brazo a la pantalla. (solo modelos seleccionados)

1. Apague el ordenador y desconecte el cable de alimentación.
2. 2-1 Conecte el cable de video

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable VGA al ordenador. (Opcional)

2-2 Conecte un cable HDMI (solo modelos con entrada HDMI) (Opcional) a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable HDMI al ordenador.

2-3 Conecte un cable DP (solo modelos con entrada DP) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Conecte el cable de audio (solo modelos con entrada de audio) (Opcional)
2. Conecte el cable USB de Tipo C (solo modelos con entrada USB Tipo C) (Opcional)
3. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
4. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
5. Seleccione Carga USB durante el apagado para activar/desactivar la función de energía por USB durante el apagado. (Opcional)

~ Nota: Laubicación y		los nombres delconectoresmightendarvar enfunción delmodelo de monitor yalgúnos conectorespodr汕no estardispónibles enalgúnomodelos.
HDMI (optional)	(optional)
VGA IN (optional) USB	(optional)
AUDIO IN (optional) DP	(optional)
AUDIO OUT(optional)	USB Type C(optional)

Control externo

N.° Descripción

1 Acceda al筷 de cambio de modo.

2 Intraroduzca el ajuste de brillo.

3 Acceda al modo de fuente.

4 Vaya al筷 principal.

5 Encendido/apagado.

Declaraciones reglamentarias y de seguridad

Declaración de FCC

Este equipo ha sido probado y cumple los límites de los dispositivos digitales de Clase B conforme al Apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias perjudiciales cuando el equipo esté instalado en una zona residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala siguiendo las instrucciones, podría causar interferencias a las comunicaciones de radio.

Sin embargo, no hay garantías de que no ocurran interferencias en una instalación específica. Si el dispositivo causara interferencias a la recepción de radio o televisión (lo que se puede determinar apagando y encendiendo el equipo), se recomienda tomar una o más de las siguientes medidas para eliminar la interferencia:

• Reajuste la dirección o posición de la antena receptora.
• Aumente la distancia entre el dispositivo y el receptor.
• Conecte el conductor de alimentación del dispositivo a una toma eléctrica distinta a la del circuito al que esté conectado el receptor.
• Póngase en contacto con su distribuidor o un técnico de radio/TV experimentado para solicitar ayuda.

Nota

Para prevenir daños al monitor, no lo levante usando el soporte.

Nota: cable apantallado

Todas las conexiones a dispositivos informáticos deben realizarse mediante cables apantallados para cumplir las normas de CEM.

Nota: periféricos

Solo deben conectarse al dispositivo periféricos certificados (dispositivos de entrada/salida, terminales, impresoras, etc.) que cumplan los límites de Clase B. El uso de periféricos no certificados puede provocar interferencias a la recepción de radio y televisión.

Nota

Los cambios y modificaciones no aprobados expresamente por el fabricante podrían invalidar la autorización del usuario para operar este producto.

Condiciones de Funcionamiento

Este dispositivo cumple el Apartado 15 de la Normativa de la FCC. Su funcionamiento está sujeto a dos condiciones: (1) este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar las interferencias recibidas, incluidas las interferencias que pudieran causar un funcionamiento indeseado.

Nota: Usuarios canadienses

Este dispositivo digital de Clase B cumple la especificación canadiense ICES-003.

Nota explicativa sobre el "Reglamento sobre la gestión del reciclaje y la eliminación de los residuos de productos eléctricos y electrónicos"

Para cuidar y proteger mejor nuestro planeta, cumpla las leyes y reglamentos sobre reciclaje de residuos de productos eléctricos y electrónicos cuando el producto ya no sea necesario o haya finalizado su vida útil, y recíclelo a través de los fabricantes locales con sistemas de reciclaje reconocidos nacionalmente.

Abandono de residuos de equipos para usuarios domésticos de la UE

Este símbolo sobre el producto o en su embalaje indica que el producto no debe eliminarse con otros residuos domésticos. Cuando elimine dispositivos usados, será su responsabilidad llevarlos a un punto de recogida que recicle equipos eléctricos y electrónicos usados. La recogida y reciclaje separados de dispositivos usados en el momento de la eliminación ayuda a conservar los recursos naturales y garantiza que se reciclan de manera que proteja la salud humana y el medio ambiente. Para obtener más información acerca de los puntos de recogida de dispositivos usados, póngase en contacto con su ayuntamiento, servicio de tratamiento de residuos domésticos o la tienda donde compró el producto.

Declaración de conformidad de la CE

Por la presente, Acer Inc., declara que este monitor LCD es conforme a los requisitos fundamentales y otras disposiciones pertinentes de la directiva de compatibilidad electromagnética 2014/30/UE, la directiva de baja tensión 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE en lo pertinente a fijar un marco de trabajo para establecer los requisitos de diseño ecológico para productos energéticos.

El monitor de Acer está diseñado para mostrar información de video e imágenes obtenidas desde dispositivos electrónicos.

ESPECIFICACIONES

Panel LCD	Sistema Pantalla LCD TF	en color
	Tamaño 31,5 "W (80 cm)
	Tamaño del pixel 0,364 m	n (H) x 0,364 mm (V)
	Brillo 300 cd/m	2 (tipico)
	Contraste 100000000:1 M	ax. (ACM)
	Ángulo de visión 178° (H)	178° (V) (CR=10)
	Tiempo de respuesta 1 ms	(VRB)
	Tipo de panel VA
	Frecuencia horizontal	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	Frecuencia vertical	HDMI: 48 - 240 HzDP: 48 - 240 Hz
Colores de la pantalla 16,7 M de-colored
Reloj de+puntos		HDMI: 594,270 MHzDP: 594,270 MHz
Resolución máximo		HDMI: 1920×1080 a 240 HzDP: 1920×1080 a 240 Hz
Conectar y lista VESA DDCCI/DDC2B
Consumo de energia	Modo Encendido 32 W (tipico)
	Modo de suspensión 0,5 W (tipico)
	Modo apagado 0,3 W (tipico)
Conectar de entrada		HDMI (solo el modelo de entrada HDMI) x 2 (Optional)DP (solo el modelo de entrada DP) (Optional)
Señal de video de entrada		HDMI (solo el modelo de entrada HDMI)DP (solo el modelo de entrada DP) (Optional)
Altavoces 2 W x 2 (Solo Modelo de entrada de audio) (Optional)
Tamaño máximo de pantalla		Horizontal: 698 mmVertical: 393 mm
Fuente de alimentación		ENTRADA: 100-240 V, 50/60 Hz
Condiciones medioambienteles		Temperatura de funcionaimiento: 0° a 40°CTemperatura de almacenimiento: -20° a 60°CHumedad de funcionaimiento: 20% a 80%
Dimensiones		709,4 (An.) x 513,9 (Al.) x 199,1 (Pr.) mm
Peso (neto)		4,9 kg (neto)
Especificaciones del mecanismo		Inclínación: -5° a +20°Plataforma giratoria: NoAjuste de la alta: NoGiro: NoBase de pie desmontable: Sí
Controles externos	Interruptor/Botones	Acceso directo 1Acceso directo 2Botón de alimentaciónAcceso directo 3
	Funções	BrilloPunto de miraIdiomaT. de esperas OSDTransparenciaBloqueo OSDEntradaFuenté automát.Formato DPAsignac. teclas rápidasModo sRGBModo escalagrisMatiz de 6 ejesNivel negro HDMIModo iniciosrapt.InformaciónRestablecer config.
		Modo sRGBModo escalagrisMatiz de 6 ejesSatur. 6 ejesVolumenSilencioOver DriveAdaptive-SyncTasa deactual.VRB
Las specifications varian en función del Modelo o la region.

Busque los manuales y otros documentos para el producto Acer en el sitio Web de soporte técnico de Acer oficial.

Nota: Usuarios canadienses

Abandono de equipos usados por usuarios domésticos de la UE

Sea λ = ( ab, b - a/2 )

EMC 1

a i aai

y 1

ab = 10

y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y 1 y

(2)

Abandono de residuos de equipos por sistemas domésticos de la UE

Declaración de conformidad

Nosotros,

Acer Incorporated

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado normas pertinentes:

Directiva CEM: 2014/30/UE

EN55032:2015+A11:2020 Clase B

EN55035:2017+A11:2020

EN61000-3-2:2019 Clase D

EN61000-3-3:2013+A1:2019

Directiva de baja tensión: 2014/35/UE

EN62368-1:2014+A11:2017

Directiva RoHS: 2011/65/UE

EN50581:2012

Directiva ErP: 2009/125/CE

(UE) 2019/2021; EN 50564:2011

Año para empezar a aplicar el marcado CE: 2021.

RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwán)

15 de junio de 2021

Fecha
