ED320QX - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Rozmiar ekranu	31,5" (80 cm)
Maksymalna rozdzielczość	1920 x 1080 @ 240 Hz
Jasność	300 cd/m² (typowa)
Kontrast	100 000 000:1 max. (ACM)
Czas reakcji	1 ms (VRB)
Kąt widzenia	178° (H) / 178° (V) (CR=10)
Typ panelu	VA
Częstotliwość pozioma	HDMI/DP : 31,469 - 291,309 kHz
Częstotliwość pionowa	HDMI/DP : 48 - 240 Hz
Pobór mocy (włączony)	32 W (typowy)
Pobór mocy (tryb czuwania)	0,5 W (typowy)
Złącza wejściowe	HDMI x2, DP (opcjonalnie)
Wbudowane głośniki	2 W x 2 (opcjonalnie)
Wymiary (S x G x W)	709,4 x 513,9 x 199,1 mm
Waga netto	4,9 kg
Nachylenie	-5° do +20°
Podstawa zdejmowana	Tak
Zasilanie	100-240 V ~ 50/60 Hz
Zalecane czyszczenie	Miękka ściereczka, roztwór bez rozpuszczalników, unikaj amoniaku/alkoholu
Temperatura pracy	0 do 40 °C
Temperatura przechowywania	-20 do 60 °C

Często zadawane pytania - ED320QX ACER

Jak wyczyścić ekran monitora Acer ED320QX ?

Wyłącz monitor i odłącz zasilacz. Użyj miękkiej ściereczki lekko zwilżonej roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran. Unikaj środków czyszczących na bazie amoniaku lub alkoholu.

Jakich kabli mogę użyć do podłączenia komputera ?

Monitor obsługuje połączenia VGA, HDMI, DisplayPort oraz USB Type-C (w zależności od modelu). Przed podłączeniem kabli upewnij się, że monitor i komputer są wyłączone.

Jak ustawić jasność i kontrast ?

Użyj zewnętrznych przycisków na monitorze. Naciśnij przycisk dostępu do menu (przycisk 4), aby otworzyć OSD, a następnie przejdź do ustawień jasności i kontrastu. Możesz również użyć dedykowanych skrótów (przycisk 2 do jasności).

Co zrobić, jeśli ekran się nie włącza ?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony do monitora i do gniazdka. Upewnij się, że przycisk zasilania monitora jest włączony. Przetestuj z innym gniazdkiem lub przewodem zasilającym. Jeśli problem będzie się powtarzał, skontaktuj się z autoryzowanym serwisem.

Jaki jest pobór mocy w trybie czuwania ?

W trybie czuwania monitor pobiera typowo 0,5 W. W trybie wyłączenia pobór wynosi 0,3 W. Aby oszczędzać energię, odłącz zasilacz, jeśli nie używasz monitora przez dłuższy czas.

Czy mogę zamontować monitor na uchwycie ściennym ?

Tak, monitor jest zgodny ze standardem VESA. Zdejmij podstawę i zamontuj odpowiedni uchwyt ścienny. Postępuj zgodnie z instrukcjami producenta, aby uniknąć uszkodzeń.

Jak włączyć tryb oszczędzania energii ?

Monitor automatycznie przechodzi w tryb czuwania, gdy nie wykryje sygnału. Możesz również ustawić czas przejścia w tryb czuwania w menu OSD za pomocą parametru Opóźnienie OSD lub skonfigurować ustawienia zarządzania energią komputera.

Czy monitor jest zgodny z HDMI 2.0 ?

Tak, porty HDMI monitora obsługują maksymalną rozdzielczość 1920x1080 przy 240 Hz, co odpowiada specyfikacji HDMI 2.0. Użyj szybkiego kabla HDMI, aby uzyskać lepszą wydajność.

Jak zutylizować monitor po zakończeniu użytkowania ?

Nie wyrzucaj monitora wraz z odpadami domowymi. Oddaj go do autoryzowanego punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego. Postępuj zgodnie z lokalnymi przepisami (dyrektywa WEEE). Aby uzyskać więcej informacji, skontaktuj się z urzędem miasta lub sklepem, w którym go kupiłeś.

Co zrobić w przypadku martwych lub wadliwych pikseli ?

Kilka wadliwych pikseli jest normalne i nie wpływa na gwarancję. Jeśli liczba martwych pikseli jest nadmierna, skontaktuj się z działem obsługi klienta Acer. Unikaj wywierania nacisku na ekran, ponieważ może to pogorszyć problem.

INSTRUKCJA OBSŁUGI ED320QX ACER

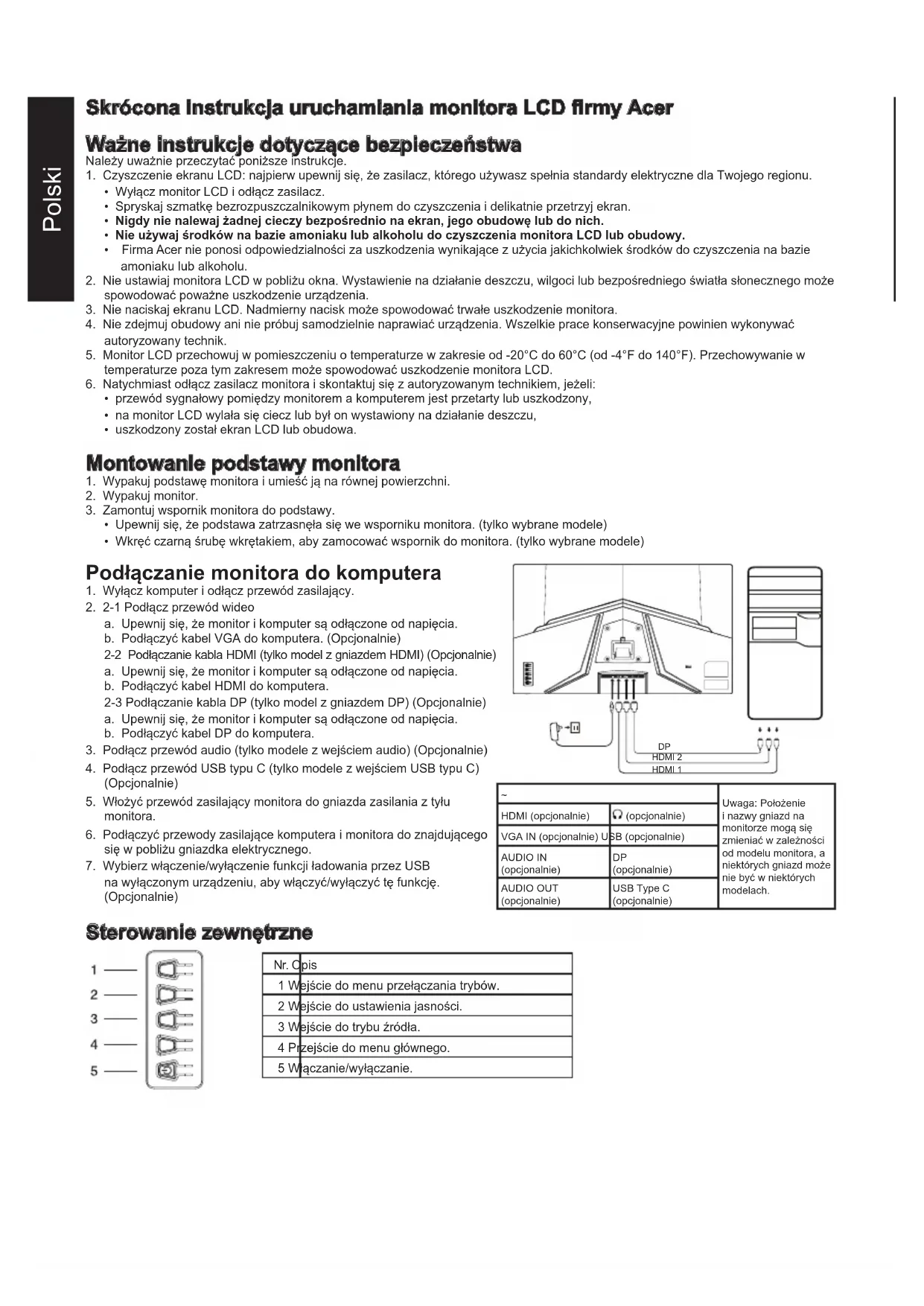

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. Czyszczenie ekranu LCD: najpierw upewnij się, że zasilacz, którego używasz, spełnia standardy elektryczne dla Twojego regionu.
2. Wyłącz monitor LCD i odłącz zasilacz.
3. Spryskaj szmatkę bezrozpuszczalnikowym płynem do czyszczenia i delikatnie przetrzyj ekran.
4. Nigdy nie nalewaj żadnej cieczy bezpośrednio na ekran, jego obudowę lub do nich.
5. Nie używaj środków na bazie amoniaku lub alkoholu do czyszczenia monitora LCD lub obudowy.

Firma Acer nie ponosi odpowiedzialności za uszkodzenia wynikające z użycia jakichkolwiek środków do czyszczenia na bazie amoniaku lub alkoholu.

1. Nie ustawiaj monitora LCD w pobliżu okna. Wystawienie na działanie deszczu, wilgoci lub bezpośredniego światła słonecznego może spowodować poważne uszkodzenie urządzenia.
2. Nie naciskaj ekranu LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie monitora.
3. Nie zdejmuj obudowy ani nie próbuj samodzielnie naprawiać urządzenia. Wszelkie prace konserwacyjne powinien wykonywać autoryzowany technik.
4. Monitor LCD przechowuj w pomieszczeniu o temperaturze w zakresie od -20°C do 60°C (od -4°F do 140°F). Przechowywanie w temperaturze poza tym zakresem może spowodować uszkodzenie monitora LCD.
5. Natychmiast odłącz zasilacz monitora i skontaktuj się z autoryzowanym technikiem, jeśli:
6. przewód sygnałowy pomiędzy monitorem a komputerem jest przetarty lub uszkodzony,
7. na monitor LCD wylała się ciecz lub był on wystawiony na działanie deszczu,
8. uszkodzony został ekran LCD lub obudowa.

Montowanie podstawy monitora

1. Wypakuj podstawę monitora i umieść ją na równej powierzchni.
2. Wypakuj monitor.
3. Zamontuj wspornik monitora do podstawy.
4. Upewnij się, że podstawa zatrzasnęła się we wsporniku monitora. (tylko wybrane modele)
5. Wkręć śrubę wkrętakiem, aby zamocować wspornik do monitora. (tylko wybrane modele)

Podłączanie monitora do komputera

1. Wyłącz komputer i odłącz przewód zasilający.
2. 2-1 Podłącz przewód video

a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłącz kabel VGA do komputera. (Opcjonalnie)

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI) (Opcjonalnie)

a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłącz kabel HDMI do komputera.

2-3 Podłączanie kabla DP (tylko model z gniazdem DP) (Opcjonalnie)

a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłącz kabel DP do komputera.

1. Podłącz przewód audio (tylko modele z wejściem audio) (Opcjonalnie)
2. Podłącz przewód USB typu C (tylko modele z wejściem USB typu C) (Opcjonalnie)
3. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
4. Podłącz przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
5. Wybierz włączenie/wyłączenie funkcji ładowania przez USB na wyłączonym urządzeniu, aby włączyć/wyłączyć tę funkcję. (Opcjonalnie)

~		Uwaga: Polożenie i nazwy gniacz na monitorze moga są zmienić w zaleznosci od modelu Monitora, a niedźorych gniazdMZpieść bo w niedźorych modelach.
HDMI (opcjonalnie)	O (opcjonalnie)
VGA IN (opcjonalnie) USB (opcjonalnie)
AUDIO IN (opcjonalnie)	DP (opcjonalnie)
AUDIO OUT (opcjonalnie)	USB Type C (opcjonalnie)

Sterowanie zewnętrzne

Nr. Opis

1 Wejscie do menu przyłączenia trybów.

2 Wejscie do ustawienia jasnosci.

3 Wejscie do trybu zȩróda.

4 Przejcie do menu glówno.

5 Wączanie/wyȩćzanie.

Deklaracje wymagane przy organizacji nadzoru i dotyczące bezpieczeństwa

Deklaracja FCC

To urządzenie przeszło odpowiednie testy potwierdzające jego zgodność z limitami dla urządzeń cyfrowych klasy B określonymi w Części 15 Zasad FCC. Limity te określono w celu zapewnienia dostatecznej ochrony przed szkodliwymi zakłóceniami w warunkach mieszkalnych. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami, może powodować zakłócenia w komunikacji radiowej.

Nie ma jednak pewności, że w danych warunkach nie wystąpią zakłócenia. Jeśli urządzenie powoduje zakłócenia w odbiorze sygnału radiowego lub telewizyjnego (co można stwierdzić przez włączanie i wyłączanie urządzenia), zaleca się zastosowanie jednej lub więcej poniższych metod w celu wyeliminowania zakłóceń:

- zmiana kierunku lub położenia anteny odbiorczej, - zwiększenie odległości pomiędzy urządzeniem a odbiornikiem, - podłączenie urządzenia do innego gniazda elektrycznego niż to, do którego jest podłączony odbiornik, - skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Uwaga

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych za pomocą przewodów ekranowanych.

Uwaga: urządzenia peryferyjne

Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez producenta, mogą pozbawić użytkownika prawa do korzystania z tego produktu.

Warunki użytkowania

Urządzenie to spełnia wymagania Części 15 Zasad FCC. Można je użytkować, jeśli spełnia następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących wywoływać niepożądane działanie.

Uwaga: Użytkownicy z Kanady

To urządzenie cyfrowe klasy B spełnia wymagania kanadyjskiej normy ICES-003.

Uwaga wyjaśniająca do „Przepisów dotyczących postępowania z odpadami elektrycznymi i elektronicznymi w zakresie recyklingu i utylizacji"

Aby bardziej dbać o naszą planetę i ją chronić, kiedy użytkownik nie potrzebuje już produktu lub produkt się zużyje, proszę postępować zgodnie z krajowymi przepisami i regulacjami dotyczącymi odpadów elektrycznych i elektronicznych i oddać urządzenie do recyklingu u lokalnych producentów posiadających uznane w kraju kwalifikacje w zakresie recyklingu.

Usuwanie zużytego sprzętu przez użytkowników w gospodarstwach domowych UE.

Ten symbol na produkcie lub na jego opakowaniu oznacza, że produktu nie należy wyrzucać z innymi odpadami z gospodarstwa domowego. Obowiązkiem użytkownika przy usuwaniu zużytego urządzenia jest dostarczenie go do punktu zbiórki, który wykonuje recykling zużytego sprzętu elektrycznego i elektronicznego. Osobne zbieranie i recykling zużytego sprzętu pomaga zachować zasoby naturalne i gwarantuje jego ponowne zagospodarowanie w sposób chroniący zdrowie człowieka i środowisko. Aby uzyskać więcej informacji dotyczących punktów recyklingu zużytych urządzeń, proszę skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstw domowych lub sklepem, w którym produkt został zakupiony.

Deklaracja zgodności CE

Acer Inc. niniejszym deklaruje, że ten monitor LCD spełnia zasadnicze wymagania i pozostałe istotne postanowienia dyrektywy EMC 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE ustanawiającej ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią.

Monitor Acer jest przeznaczony do wyświetlania informacji wizualnych i wideo uzyskanych z urządzeń elektronicznych.

DANE TECHNICZNE

Panel LCD	System dzialania Colorow	LCD TFT
	Wielkość 31,5"W (80 cm)
	Rozstaw pikselsi 0,364 mm	(w poziomie) x 0,364 mm (w pionie)
	Jasność 300 cd/m	2 (typowa)
	Kontrast Maks. 100000000	1 (ACM)
	Kąt widzenia 178° (w poziomie)	178° (w pionie) (CR=10)
	Czas reakcj 1 ms (VRB)
	Typ panela VA
	Czȩstotliwość pozioma	HDMI: 31,469 - 291,309 KHzDP: 31,469 - 291,309 KHz
	Cźȩstotliwość pionowa	HDMI: 48 - 240 HzDP: 48 - 240 Hz
Wyświetpane kolory 16,7 mln kolorów
Zegar plamki		HDMI: 594,270 MHzDP: 594,270 MHz
Maksymalna Rozdzielczość		HDMI: 1920×1080 przy czȩstotliwość 240 HzDP: 1920×1080 przy czȩstotliwość 240 Hz
Plug & Play VESA DDCCI/DDC2B
Pobó romy
		Tryb wączenia 32 W (typowy)
		Tryb uścienia 0,5 W (typowy)
		Tryb wymiarczenia 0,3 W (typowy)
Zȩcie wejsciowe		HDMI (tylko modele z wejsciem HDMI) x 2 (opcjonalnie)DP (tylko model z wejsciem DP) (opcjonalnie)
Sygnat wejscia video		HDMI (tylko model z wejsciem HDMI)DP (tylko model z wejsciem DP) (opcjonalnie)
Głowniki 2 W x 2 (tylko model z wejsciem audio) (opcjonalnie)
Maksymalny Rozmier ekranu		W poziomie: 698 mmW pionie: 393 mm
Zȩródló zasilania WEJŚCIE: 100-240 V ~ 50/60 Hz
Warunki otoczenia		Temp. dzialania: 0° do 40°CTemp. przechowywania: -20° do 60°CWilgotność podczas pracy: 20% do 80%
Wymiary		709,4 (szer.) x 513,9 (wys.) x 199,1 (gleb.) mm
Masa (netto)		4,9 kg (netto)
Dane techniczne Mechanizmu		Nachylanie: -5° do +20°Obracanie: NieRegulacja wysokość: NiePrzekość: NieOdlączane nożki podstawy: Tak
Zewnętrzone elementy sterowania	Przelącznik/przyciski	Klawisz szybkiego dostepu 1Klawisz szybkiego dostepu 2Klawisz szybkiego dostepu 3
	Funkcjé	JasnośćKontrastNieb. swiat.Wzmocn. czerniACSMuper ostrośćGammaTemp. koloruTrybyTryb sRGBTryb odc. szar.6-oslowa barwaNasyc. 6-osiowGłownośćWyciszeniaOver DriveAdaptive-SyncCzęst. odśwież.VRB
Dane techniczneazole od modelu i/lub regionu.

1. Upewnij się, że podstawa weszła w ramię podstawy monitora. (tylko wybrane modele)
2. Za pomocą śrubokręta przekręć czarną śrubę, aby zabezpieczyć ramię do ekranu. (tylko wybrane modele)

Podłączanie monitora do komputera

Przeczytaj uważnie te instrukcje.
