NÁVOD NA OBSLUHU ED320QX ACER

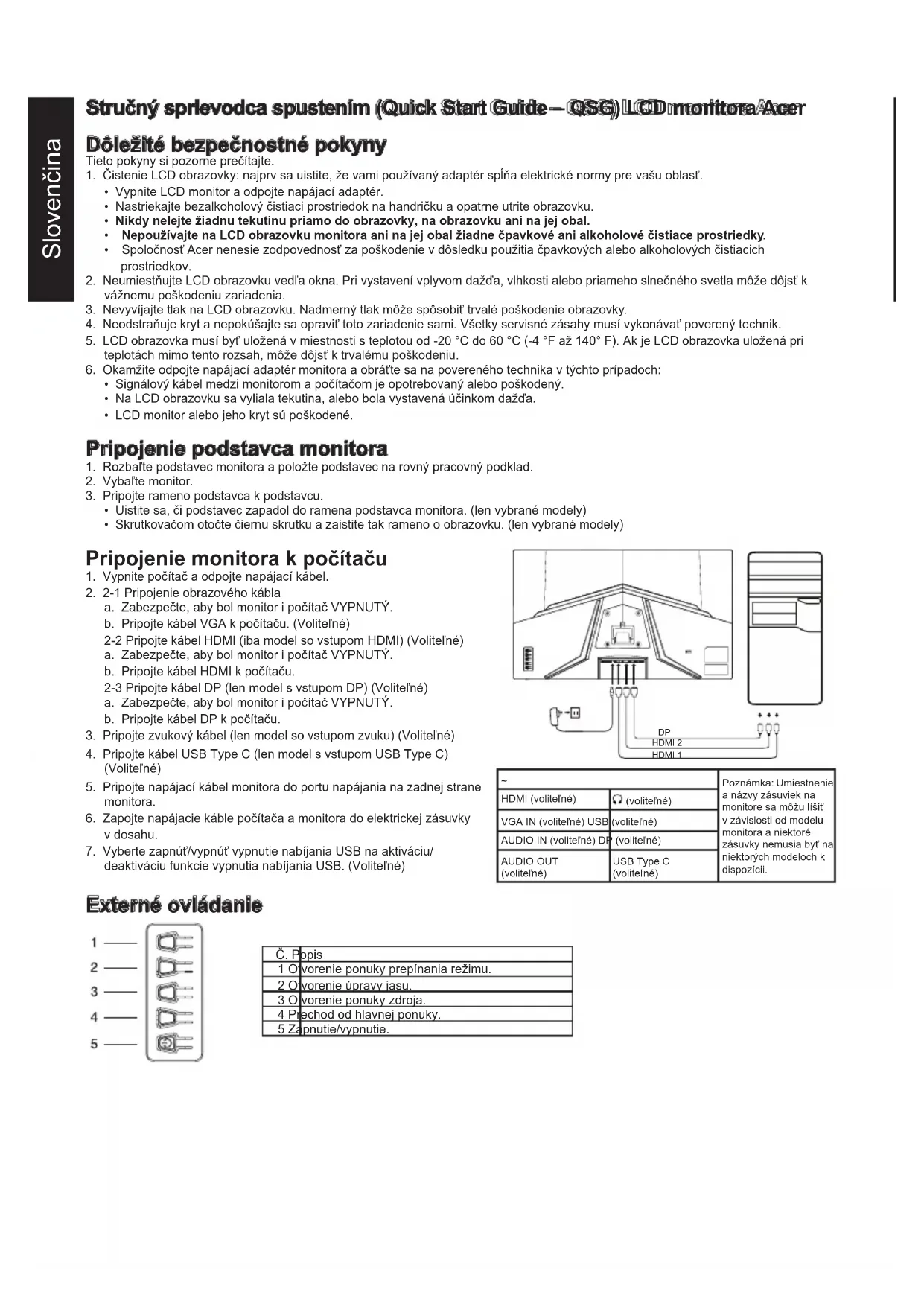

1. Čistenie LCD obrazovky: najprv sa uistite, že vami používaný adaptér spĺňa elektrické normy pre vašu oblasť.

• Nepoužívajte na LCD obrazovku monitora ani na jej obal žiadne čpavkové ani alkoholové čistiace prostriedky.

• Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čpavkových alebo alkoholových čistiacich prostriedkov. 2. Neumiestňujte LCD obrazovku vedľa okna. Pri vystavení vplyvom dažďa, vlhkosti alebo priameho slnečného svetla môže dôjsť k vážnemu poškodeniu zariadenia.

3. Nevyvíjajte tlak na LCD obrazovku. Nadmerný tlak môže spôsobiť trvalé poškodenie obrazovky.

4. Neodstraňuje kryt a nepokúšajte sa opraviť toto zariadenie sami. Všetky servisné zásahy musí vykonávať poverený technik. 5. LCD obrazovka musí byť uložená v miestnosti s teplotou od -20 °C do 60 °C (-4 °F až 140° F). Ak je LCD obrazovka uložená pri teplotách mimo tento rozsah, môže dôjsť k trvalému poškodeniu.

6. Okamžite odpojte napájací adaptér monitora a obráťte sa na povereného technika v týchto prípadoch:

• Signálový kábel medzi monitorom a počítačom je opotrebovaný alebo poškodený.

• Na LCD obrazovku sa vyliala tekutina, alebo bola vystavená účinkom dažďa.

• LCD monitor alebo jeho kryt sú poškodené. Pripojenie podstavca monitora

1. Rozbaľte podstavec monitora a položte podstavec na rovný pracovný podklad.

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel VGA k počítaču. (Voliteľné) 2-2 Pripojte kábel HDMI (iba model so vstupom HDMI) (Voliteľné) a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel HDMI k počítaču. 2-3 Pripojte kábel DP (len model s vstupom DP) (Voliteľné) a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

3. Pripojte zvukový kábel (len model so vstupom zvuku) (Voliteľné)

7. Vyberte zapnúť/vypnúť vypnutie nabíjania USB na aktiváciu/

deaktiváciu funkcie vypnutia nabíjania USB. (Voliteľné)

Poznámka: Umiestnenie a názvy zásuviek na monitore sa môžu líšiť v závislosti od modelu monitora a niektoré zásuvky nemusia byť na niektorých modeloch k dispozícii. HDMI (voliteľné) (voliteľné) VGA IN (voliteľné) USB (voliteľné) AUDIO IN (voliteľné) DP (voliteľné) AUDIO OUT (voliteľné) USB Type C (voliteľné) Externé ovládanie Č. Popis 1 Otvorenie ponuky prepínania režimu. 2 Otvorenie úpravy jasu. 3 Otvorenie ponuky zdroja. 4 Prechod od hlavnej ponuky. 5 Zapnutie/vypnutie.Slovenčina Vyhlásenia k predpisom a bezpečnosti Vyhlásenie k predpisom FCC Toto zariadenie bolo otestované a je v súlade s obmedzeniami pre digitálne zariadenie triedy B podľa časti 15 pravidiel komisie FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením, keď ne zariadenie nainštalované v obytnej oblasti. Toto zariadenie vytvára, používa a môže vyžarovať energiu na rádiových frekvenciách, ktoré pri nevhodnej inštalácii a používaní, ktoré nie je v súlade s pokynmi, môže spôsobovať rušenie rádiovej komunikácie. Nezaručujeme však, že v konkrétnej inštalácii nebude dochádzať k rušeniu. Ak zariadenie spôsobuje rušenie rozhlasového alebo televízneho príjmu (čo možno určiť prepínačom), odporúča sa používateľovi vykonať jedno alebo viaceré opatrenia na odstránenie rušenia:

• Upravte smer alebo polohu prijímacej antény.

• Zväčšite vzdialenosť medzi zariadením a prijímačom.

• Zapojte zariadenie do inej zásuvky elektrickej zásuvky než je tá, do ktorej je zapojený prijímač.

• Obráťte sa so žiadosťou o pomoc na predajcu alebo skúseného rádiového/televízneho technika. Poznámka V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec. Poznámka: tienený kábel Všetky prepojenia s inými počítačovými zariadeniami musia byt’ vykonané pomocou tienených káblov v súlade so smernicami EMC. Poznámka: periférne zariadenia K tomuto zariadeniu môžu byt’ pripojené len certifikované periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne atď.), ktoré spĺňajú limity triedy B. Pri používaní periférnych zariadení bez certifikátu môže dôjsť k rušeniu rozhlasového a televízneho príjmu. Poznámka Akékoľvek zmeny alebo úpravy, ktoré výrobca výslovne nepovolil, môžu spôsobiť neplatnosť povolenia na prevádzkovanie tohto zariadenia. Prevádzkové podmienky Toto zariadenie je v súlade s Časťou 15 pravidiel FCC. Používanie zariadenia je možné po splnení nasledujúcich dvoch podmienok: (1) Toto zariadenie nesmie vysielať neželané rušenie a (2) musí byť schopné prijímať akékoľvek prijímané rušenie vrátane rušení spôsobených neželanou prevádzkou. Poznámka: Používatelia v Kanade Toto digitálne zariadenie triedy B spĺňa kanadské smernice ICES-003. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Vysvetlenie k časti „Predpisy týkajúce sa manipulácie s elektrickými a elektronickými výrobkami určenými na recykláciu a likvidáciu“. V rámci lepšej starostlivosti o ochranu našej planéty je potrebné, aby používateľ v prípade, že už nepotrebuje tento výrobok, prípadne ak výrobku skončí životnosť, zlikvidoval toto zariadenie v súlade so zákonmi danej krajiny a predpismi týkajúcimi sa recyklácie elektronického a elektrického odpadu a recykloval zariadenie prostredníctvom miestnych výrobcov s kvalifikáciou na recykláciu platnou v danej krajine. Likvidácia odpadového zariadenia pre domácich používateľov v EÚ Tento symbol na výrobku alebo na jeho obale znamená, že tento výrobok nesmie byť pri likvidácii začlenený do bežného domového odpadu. Pri likvidácii použitých zariadení je používateľ povinný zaniesť ich na zberné miesto, ktoré recykluje použité elektrické a elektronické zariadenia. Osobitný zber a recyklácia použitých zariadení pri jeho likvidácii pomáha šetriť prírodné zdroje a zaistí, že zariadenie bude recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Ďalšie informácie o zberných miestach na použité zariadenia vám poskytne miestny úrad, služba poverená likvidáciou komunálneho odpadu alebo obchod, v ktorom ste výrobok zakúpili. Vyhlásenie o súlade Spoločnosť Acer Inc. vyhlasuje, že tento LCD monitor je v súlade s povinnými požiadavkami a ostatnými príslušnými ustanoveniami Smernice EMC 2014/30/EÚ, Smernice o zariadeniach s nízkym napätím 2014/35/EÚ, Smernice RoHS 2011/65/EÚ a Smernice 2009/125/ES s ohľadom na vytvorenie rámca na stanovenie požiadaviek na ekologickú konštrukciu výrobku napájaného energiou. Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.Slovenčina TECHNICKÉ ÚDAJE LCD panel Systém mechaniky TFT farebný LCD Veľkosť 31,5 palca širokouhlý (80 cm) Rozstup bodov 0,364 mm (H) x 0,364 mm (V) Jas 300 cd/m

(charakteristický) Kontrast 100000000:1 Max (ACM) Uhol zobrazenia 178° (H) 178° (V) (CR = 10) Doba odozvy 1 ms (VRB) Typ panela VA Horizontálny kmitočet HDMI: 31,469 - 291,309 KHz DP: 31,469 - 291,309 KHz Vertikálny kmitočet HDMI: 48 - 240 Hz DP: 48 - 240 Hz Farby displeja 16,7 M farieb Frekvencia kmitania bodu HDMI: 594,270 MHz DP: 594,270 MHz Maximálne rozlíšenie HDMI: 1920×1080, 240 Hz DP: 1920×1080, 240 Hz Zapoj a hraj VESA DDCCI/DDC2B Spotreba energie Zapnuté 32 W (typicky) Režim spánku 0,5 W (typicky) Režim vypnutia 0,3 W (typicky) Vstupný konektor HDMI (iba model so vstupom HDMI) x 2 (voliteľné) DP (iba model so vstupom DP) (voliteľné) Vstupný video signál HDMI (iba model so vstupom HDMI) DP (iba model so vstupom DP) (voliteľné) Reproduktory 2 W x 2 (iba model so vstupom Audio) (voliteľné) Maximálna veľkosť obrazovky Horizontálny: 698 mm Vertikálny: 393 mm Zdroj napájania VSTUP: 100-240 V ~ 50/60 Hz Prevádzkové prostredie Prevádzková teplota: 0° až 40 °C Skladovacia teplota: -20° až 60 °C Prevádzková vlhkosť: 20 % až 80 % Rozmery 709,4 (Š) x 513,9 (V) x 199,1 (H) mm Hmotnosť (čistá hmotnosť) 4,9 kg (netto) Mechanické parametre Naklonenie: -5° až +20° Natočenie: Nie Nastavenie výšky: Nie Preklopenie: Nie Odpojiteľný stojan s pätkou: Áno Externé ovládače Prepínače/Tlačidlá Klávesová skratka 1 Klávesová skratka 2 Klávesová skratka 3 Klávesová skratka 4 Hlavný vypínač Funkcie Jas Kontrast Modré svetlo Zosilnenie čiernej ACM Super ostrosť Gama Teplota farby Režimy Režim sRGB Režim odtieňov sivej 6-osová odtieň 6-osová sýtosť Hlasitosť Stlmiť Pretaktovanie Adaptívna synchronizácia Hodnota obnovovacej frekvencie VRB Mieridlo Jazyk Časový limit ponuky na obrazovke Priehľadnosť Zámok ponuky na obrazovke Vstup Automatický zdroj Formát DP Priradenie klávesovej skratky Širokouhlý režim DDC/CI Úroveň čiernej na HDMI Režim rýchleho spustenia Informácie Obnovenie všetkých nastavení Parametre sa líšia v závislosti od modelu a/alebo oblasti. Návody na obsluhu a ďalšiu dokumentáciu týkajúcu sa vášho výrobku Acer nájdete na oficiálnej internetovej stránke zákazníckej podpory spoločnosti Acer.Dansk Guide til hurtig opstart af LCD-skærm fra Acer Vigtige sikkerhedsinstruktioner Læs følgende instruktioner grundigt.
