Predator XB252Q - Монітор ACER - Безкоштовний посібник користувача

Тип продукту	РК-монітор
Бренд	Acer
Модель	Predator XB252Q
Розмір екрану	24,5 дюйма (62 см)
Максимальна роздільна здатність	1920 x 1080 при 240 Гц
Час відгуку	1 мс (сірий до сірого)
Технологія панелі	TN
Яскравість	400 кд/м² (типово)
Коефіцієнт контрастності	1000:1
Кут огляду (горизонтальний/вертикальний)	170° / 160° (CR=10)
Частота оновлення (DisplayPort)	30-240 Гц
Вхідні роз'єми	HDMI, DisplayPort
Електроживлення	100-240 В, 50/60 Гц
Споживання (режим сну)	0,46 Вт (типово)
Розміри (Ш х В х Г)	557,89 x 390,87-505,87 x 268,31 мм
Вага нетто	6,2 кг
Ергономічні регулювання	Нахил (-5° до +21°), висота (0-115 мм), поворот (-90° до +90°), обертання (-45° до +45°)
Спеціальні функції	ULMB (Ultra Low Motion Blur), Nvidia 3D Light Boost, Dark Boost, прицільна точка
Сумісність	VESA DDC-CI/DDC2B, Plug-and-Play
Догляд та чищення	Чистити м'якою тканиною та безрозчинниковим розчином; не використовувати аміак або спирт
Безпека	Не піддавати впливу води або вологи; не відкривати корпус
Ремонтопридатність	Звертатися до авторизованого техніка; не намагатися ремонтувати самостійно

Часті запитання - Predator XB252Q ACER

Як почистити екран Predator XB252Q?

Вимкніть монітор і від'єднайте кабель живлення. Розпиліть безрозчинниковий миючий засіб на м'яку тканину та обережно протріть екран. Ніколи не використовуйте засоби на основі аміаку або спирту, і ніколи не розпилюйте рідину безпосередньо на екран або корпус.

Яка максимальна підтримувана роздільна здатність?

Максимальна роздільна здатність 1920 x 1080 при 240 Гц через DisplayPort. Через HDMI максимальна частота 60 Гц.

Як відрегулювати висоту монітора?

Predator XB252Q має регулювання висоти від 0 до 115 мм. Візьміться за верхню частину екрана та натискайте вертикально для регулювання.

Які кабелі постачаються з монітором?

Монітор зазвичай постачається з кабелем живлення та кабелем DisplayPort або HDMI залежно від регіону. Аудіокабель може бути включений як опція. Перевірте упаковку.

Як активувати функцію ULMB (Ultra Low Motion Blur)?

Натисніть кнопку навігації, щоб відкрити меню OSD. Перейдіть до опції ULMB (доступна лише при вході DisplayPort) та увімкніть її. Зверніть увагу, що ULMB зменшує яскравість екрана.

Що робити, якщо екран залишається чорним після ввімкнення?

Перевірте, чи кабель живлення підключено належним чином і чи світиться індикатор живлення. Переконайтеся, що джерело входу (HDMI або DP) правильно вибрано за допомогою кнопки входу. За можливості протестуйте з іншим кабелем або джерелом.

Чи сумісний монітор зі стандартом VESA?

Так, Predator XB252Q сумісний з VESA. Підставка фіксована (незнімна). Якщо ви хочете використовувати шарнірну руку, потрібно зняти оригінальну основу (зверніться до інструкції).

Як отримати доступ до меню OSD і які основні опції?

Натисніть кнопку навігації/OK, щоб відкрити меню. Використовуйте кнопки напрямку для навігації. Опції включають: яскравість, контраст, гучність, колірна температура, режим зображення, ULMB, прицільна точка тощо.

Яке споживання електроенергії в режимі сну?

У режимі сну монітор споживає близько 0,46 Вт (типово). У звичайному режимі роботи при 200 ніт споживання становить 23 Вт (типово).

Чи підтримує монітор зарядку USB у вимкненому стані?

Так, він має перемикач Заряджання USB у вимкненому стані на задній панелі, щоб увімкнути або вимкнути заряджання USB-пристроїв навіть при вимкненому моніторі.

ПОСІБНИК КОРИСТУВАЧА Predator XB252Q ACER

Короткий посібник з використання РК-монітора Acer (QSG)

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від'єднайте кабель живлення.
- Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.
• НІКОЛИ НЕ РОЗПИЛЮЙТЕ ТА НЕ ПРОЛИВАЙТЕ РІДИНУ БЕЗПОСЕРЕДНЬО НА ЕКРАН АБО КОРПУС.
• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
- Асег не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

1. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.
2. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.
3. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений спеціаліст.
4. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° С. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

5. Негайно від'єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

6. Кабель передачі сигналів від монітора до комп'ютера зносився або пошкоджений.

7. На РК-монітор розлилася рідина або потрапив дощ.
8. РК-монітор або корпус пошкоджено.

Під'єднання монітора до основи

1. Вийміть основу монітора з упаковки та встановіть її на стійкій та рівній поверхні.
2. Вийміть монітор з упаковки.

3. Під'єднайте підставку монітора до основи.

4. Основу має бути зафіксовано на підставці (для деяких моделей).

5. Прикріпіть основу до підставки монітора, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей).

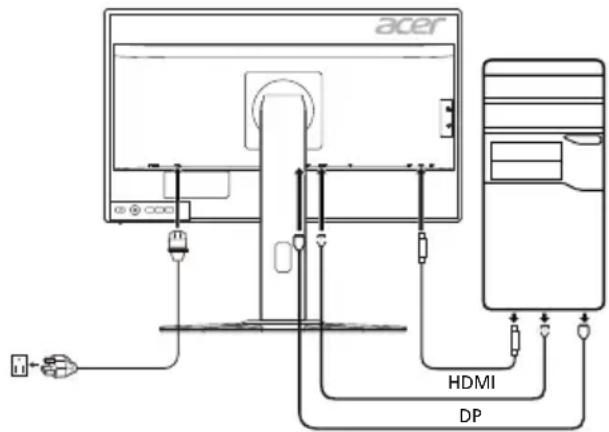

Під'єднання монітора до комп'ютера

1. Вимкніть монітор та вийміть кабель живлення комп'ютера.
2. 2-1 Під'єднайте кабель HDMI

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте кабель HDMI до комп'ютера.

2-2 Під'єднайте кабель DP (стандартний вхід)
а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель DP до комп'ютера.

1. Під'єднайте аудіокабель (додатково).
2. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.
3. Вставте кабелі живлення комп'ютера та монітора в найближчу розетку.
4. Виберіть налаштування УВІМК./ВІМК. заряджання USB у вимкненому стані, щоб увімкнути/вимкнути функцію заряджання через USB у вимкненому стані.

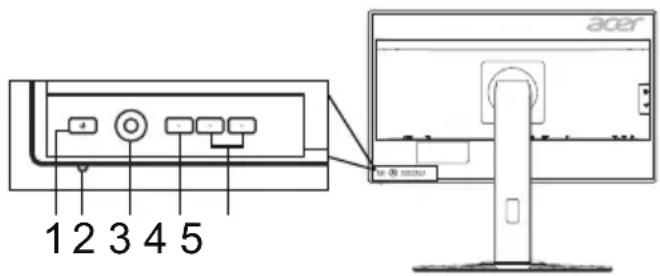

Зовнішні елементи керування

Номер	Елемент	Опис
1, 2	Кнопка/індикатор живлення	Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії.
3	Кнопка навігації/ОК	Натисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення вибору.
4	Кнопка вхідного сигналу	Натисніть, щоб змінити джерело вхідного сигналу.
5	Гарячі клавіші 1, 2	Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем.

Правові норми та заходи безпеки

Повідомлення Федеральної комісії зв'язку

Цей пристрій прошов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв'язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

• Налаштуйте або змініть розташування прийомної антени.
• Збільшіть відстань між пристроєм і приймачем.
• Під'єднайте пристрій та приймач до різних розеток.
• Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/ЕС щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов'язаного з енергією.

Примітка.

3 метою запобігання пошкодження монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності усі з'єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

До цього пристрою можна під'єднувати лише периферійні пристрої (пристрої введення/виведення, роз'єми, принтери тощо), сертифіковані для відповідності обмеженням класу В. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Увага!

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв'язку.

Умови експлуатації

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу.

Примітка. Користувачі в Канаді

Цей цифровий пристрій класу В відповідає канадському стандарту ICES-003.

Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС

Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантиє безпечну для здоров'я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Керуюча система	Кольоровий TFT РК-екран
	Розмір 24,5"W (62 см)
	Крок піксела	0,283 мм (по горизонталі) x 0,280 мм (по вертикалі)
	Яскравість	400 кд/м^2 (типова)
	Контрастність 1000:1
	Кут огляду	170° (по горизонталі) 160° (по вертикалі) (CR=10)
	Час відповіді	1 мс (G to G)
	Тип панелі TN
	Частота рядків	HDMI: 30–90 кГцDP: 67–255 кГц
	Частота кадрів	HDMI: 24–60 ГцDP: 30–240 Гц
Відображувані кольори		16,7 мільйонів
Синхросигнал для відтворення зображень на растровому дисплеї		HDMI: 148,5 МГц, DP: 556,8 МГц
Максимальна роздільна здатність		1920 x 1080 при 240 Гц
Plug & Play VESA DDCCI/DDC2B
Клас енергозбереження В
"Щорічне споживання енергії"		38 (кВт/год.) (для моделі із входом HDMI)
Споживання живлення (за200 ніт)	Режим увімкнення	23 Вт (типово)
	Режим сну	0,46 Вт (типово)
	Режим вимкнення	0,43 Вт (типово)
Вхідний роз'єм		HDMI 19-контактнийDP 20-контактний
Вхідний відеосигнал		HDMIDP
Максимальний розмір екрана		По горизонталі: 543,744 ммПо вертикалі: 302,616 мм
Джерело живлення		100–240 В, 50/60 Гц
Умови навколишнього середовища		Робоча температура: від 0°C до 40°CTемпература зберігання: від -20°C до 60°CPобоча вологість: від 20% до 85%
Розміри		557,89 (Ш) x 390,87–505,87 (В) x 268,31 (Г) мм
Вага (вага нетто)		6,2 кг (нетто)
Технічні характеристики механізму		Нахил: від -5° до +21° (лише в найвищій точці може бути запропоновано 21 градусів нахилу для кута нахилу)Поворот: від -45° до +45°Регулювання висоти: від 0 до 115 ммЗавіса: від -90° до +90°Знімна підставка: Ні
Зовнішні елементи керування	Перемикач/кнопки	Кнопка живленняВхідГаряча клавіша 15 навігаційна клавішаГаряча клавіша 2
	Функції	КонтрастністьОДЯскравістьПризначення гарячої клавіші6-осьвий колірШирокоекранний режим (Повноекранний/Формат)Температура кольоруСвітлодіод живленняБлакитне світлоГлибокий сонРежим швидкого запускуULMB (лише DP)ГаммаnVidia 3D Light BoostАдаптивна контрастністьЗаряджання через USB у вимкненому станіПідсилення темних тонівМоваsRGBЧас очікування екранного менюНасиченістьВибір вхідного сигналуЗначення частоти оновленняІнформація про дисплейПрозорістьСкиданняТочка наведенняВихід
Усі технічні характеристики може бути змінено без попередження.

Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer.

*Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.
