Predator XB252Q - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Bränd	Acer
Mudel	Predator XB252Q
Ekraani suurus	24,5 tolli (62 cm)
Maksimaalne eraldusvõime	1920 x 1080 kuni 240 Hz
Reageerimisaeg	1 ms (hallist halli)
Paneeli tehnoloogia	TN
Heledus	400 cd/m² (tüüpiline)
Kontrastsuse suhe	1000:1
Vaatenurk (horisontaalne/vertikaalne)	170° / 160° (CR=10)
Värskendussagedus (DisplayPort)	30 kuni 240 Hz
Sisendühendused	HDMI, DisplayPort
Toiteallikas	100-240 V, 50/60 Hz
Tarbimine (ooterežiim)	0,46 W (tüüpiline)
Mõõtmed (L x H x P)	557,89 x 390,87-505,87 x 268,31 mm
Netokaal	6,2 kg
Ergonoomilised reguleerimised	Kalle (-5° kuni +21°), kõrgus (0-115 mm), pööre (-90° kuni +90°), pöörlemine (-45° kuni +45°)
Eriefunktsioonid	ULMB (Ultra Low Motion Blur), Nvidia 3D Light Boost, Dark Boost, sihtpunkt
Ühilduvus	VESA DDC-CI/DDC2B, Plug-and-Play
Hooldus ja puhastamine	Puhastage pehme lapiga ja lahustivaba lahusega; ärge kasutage ammoniaaki ega alkoholi
Ohutus	Ärge jätke vee või niiskuse kätte; ärge avage korpust
Remonditavus	Pöörduge volitatud tehniku poole; ärge proovige ise remontida

Korduma kippuvad küsimused - Predator XB252Q ACER

Kuidas puhastada Predator XB252Q ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage puhastuslahendust ilma lahustiteta pehmele lapile ja pühkige ekraani õrnalt. Ärge kunagi kasutage ammoniaaki või alkoholi sisaldavaid tooteid ning ärge kunagi pihustage vedelikku otse ekraanile või korpusele.

Mis on maksimaalne toetatud eraldusvõime?

Maksimaalne eraldusvõime on 1920 x 1080 kuni 240 Hz DisplayPorti kaudu. HDMI puhul on maksimaalne sagedus 60 Hz.

Kuidas reguleerida monitori kõrgust?

Predator XB252Q-l on kõrguse reguleerimine 0 kuni 115 mm. Haarake ekraani ülemisest servast ja avaldage vertikaalset survet selle reguleerimiseks.

Millised kaablid on monitoriga kaasas?

Monitor tarnitakse tavaliselt toitekaabli ja DisplayPorti või HDMI kaabliga, olenevalt piirkonnast. Helikaabel võib olla valikuliselt kaasas. Kontrollige pakendit.

Kuidas aktiveerida ULMB (Ultra Low Motion Blur) funktsioon?

Vajutage navigeerimisnuppu, et avada OSD menüü. Liikuge valikuni ULMB (saadaval ainult DisplayPort sisendi korral) ja aktiveerige see. Pange tähele, et ULMB vähendab ekraani heledust.

Mida teha, kui ekraan jääb pärast sisselülitamist mustaks?

Kontrollige, et toitekaabel on korralikult ühendatud ja toiteindikaator põleb. Veenduge, et sisendallikas (HDMI või DP) on õigesti valitud sisendnupu abil. Testige võimalusel teise kaabli või allikaga.

Kas monitor ühildub VESA standardiga?

Jah, Predator XB252Q on VESA-ühilduv. Jalg on fikseeritud (mitte eemaldatav). Kui soovite kasutada liigendõlga, peate eemaldama originaalaluse (vaadake juhiseid käsiraamatust).

Kuidas pääseda ligi OSD menüüle ja millised on peamised valikud?

Vajutage navigeerimisnuppu/OK, et avada menüü. Kasutage suunanuppe navigeerimiseks. Valikud hõlmavad: heledus, kontrastsus, helitugevus, värvitemperatuur, pildirežiim, ULMB, sihtpunkt ja rohkem.

Mis on elektritarbimine ooterežiimil?

Ooterežiimil tarbib monitor umbes 0,46 W (tüüpiline). Normaalse töö ajal 200 nitti juures on tarbimine 23 W (tüüpiline).

Kas monitor toetab USB laadimist ooterežiimil?

Jah, sellel on tagaküljel lüliti USB laadimine väljalülitatult, et lubada või keelata USB-seadmete laadimine isegi siis, kui monitor on välja lülitatud.

KASUTUSJUHEND Predator XB252Q ACER

Aceri LCD-monitori seadistamise lühijuhend (QSG)

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

2. Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.

3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
4. ÄRGE PIHÜSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÖI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.

6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

8. Ärge suruge LCD-ekraanile. Tugev surve vöib ekraani jäävalt kahjustada.

9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.

10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4 °F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada.
11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

- Monitori ja arvutit ühendav signaalikaabel saab viga.

• LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
• LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Võtke monitor pakendist välja ning asetage see kindlale ja ühtlasele pinnale.
2. Eemaldage monitor pakendist.

3. Kinnitage monitori hoidja alusele.

4. Veenduge, et alus on hoidja küljes kinni (valitud mudelitel).

5. Kinnitage alus hoidja külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga (valitud mudelitel).

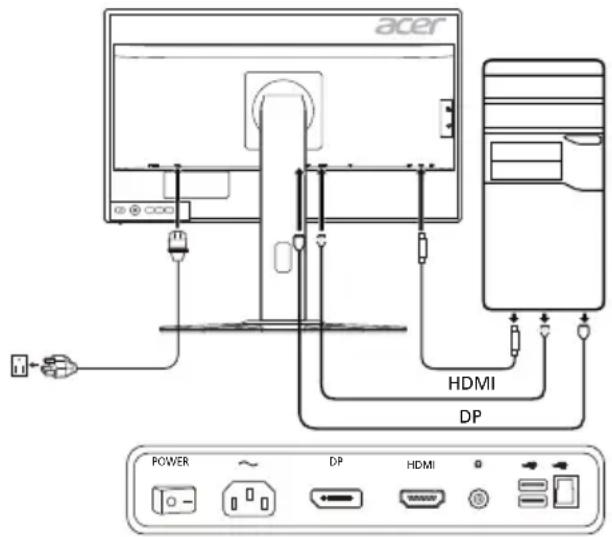

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage HDMI-kaabel

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage HDMI-kaabel arvutiga.

2-2 Ühendage DP-kaabel (vaikesisend)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage DP-kaabel arvutiga.

1. Ühendage helikaabel (valikuline)

2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.

3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.
4. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata.

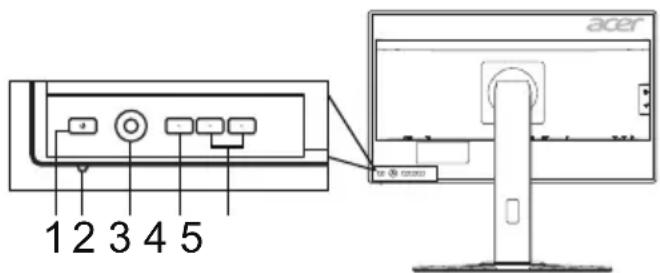

Füüsilised nupud

Nr Nimetus Kirjeldus

1, 2	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine.Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
3 Navi/OK nupp		Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks.Vajutage seda uuesti valiku sisestamiseks.
4 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
5	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas.

Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.

Siiski ei saa ka köigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade pöhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
• Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-paneel	Tööpõhimõte Värviline TFT LCD
	Suurus 24,5"W (62 cm)
	Piksli mõõtmed 0,283 mm (H) × 0,280 mm (V)
	Heledus	400 cd/m2(tüüpiline)
	Kontrastsus 1000:1
	Vaatenurk 170° (H) 160° (V) (CR=10)
	Reageerimisaeg 1 ms (G-st G-ni)
	Paneeli tüüp TN
	H-sagedus	HDMI: 30 - 90 KHzDP: 67 - 255 KHz
	V-sagedus	HDMI: 24 - 60 HzDP: 30 - 240 Hz
Värvitäpsus 16,7 Miljon
Pikslisagedus HDMI: 148,5 MHz, DP: 556,8 MHz
Maksimaalne lahutusvõime 1920 x 1080, 240 Hz juures
Isehäälestumine VESA DDCCI/DDC2B
Energiatõhususe klass B
*Aastane energiatarve 38 (kWh) (HDMI-sisendiga mudelil)
Elektritarbimine(200 niti juures)	Sisselülitatuna 23 W (tüüpiline)
	Puhkerežiimis	0,46 W (tüüpiline)
	Väljalülitatuna	0,43 W (tüüpiline)
Sisendpistik		HDMI 19-kontaktilineDP 20-kontaktiline
Video sisendsignaal		HDMIDP
Ekraani maksimaalsed mõõtmed		Horisontaalne: 543,744 mmVertikaalne: 302,616 mm
Toiteallikas		100 - 240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSäilitamistemperatuur: -20 °C kuni 60 °CÖhuniiskus töökeskkonnas: 20% kuni 85%
Mõõtmed		557,89 (L) × 390,87 kuni 505,87 (K) × 268,31 (S) mm
Mass (netomass)		6,2 kg (neto)
Mehaanilised andmed		Kaldenurk: -5° kuni +21° (kaldenurk 21 kraadi on saavutatav ainult monitori kõrgeimas asendis)Pöördenurk: -45° kuni +45°Kõrguse reguleerimisvahemik: 0 mm kuni 115 mmPöördepunkt: -90° kuni +90°Lahtivõetav jalg: ei
Füüsilised nupud	Lülltid/nupud	Toitenupp SisendKiirklahv 1 5 Navi klahviKiirklahv 2
	Funktsioonid	Kontrastsus ODHeledus Kiirklahvi määramine6-teljeline värv Laiekraanirežilm (täisekraan/kuvasuhe)Värvitemperatuur LED-toitetuliSinine tuli Sügav uniKiire alustamise režilm ULMB (ainult DP)Gamma nVidia 3D Light BoostAdaptive contrast USB laadimine väljalülitatud olekusDark boost KeelsRGB Menüü ajapiirangKüllastus Sisendsignaali valikVärskenda määratud numbrit Monitori teaveLäbipaistvus LähtestaAimpoint-sihik Välju
Kõiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
