Predator XB252Q - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Marcă	Acer
Model	Predator XB252Q
Dimensiune ecran	24,5 inci (62 cm)
Rezoluție maximă	1920 x 1080 la 240 Hz
Timp răspuns	1 ms (gri la gri)
Tehnologie panou	TN
Luminozitate	400 cd/m² (tipic)
Raport contrast	1000:1
Unghi de vizionare (orizontal/vertical)	170° / 160° (CR=10)
Frecvență reîmprospătare (DisplayPort)	30 până la 240 Hz
Conectori intrare	HDMI, DisplayPort
Alimentare electrică	100-240 V, 50/60 Hz
Consum (mod standby)	0,46 W (tipic)
Dimensiuni (L x Î x P)	557,89 x 390,87-505,87 x 268,31 mm
Greutate netă	6,2 kg
Reglaje ergonomice	Înclinare (-5° la +21°), înălțime (0-115 mm), pivot (-90° la +90°), rotație (-45° la +45°)
Funcții speciale	ULMB (Ultra Low Motion Blur), Nvidia 3D Light Boost, Dark Boost, punct de vizare
Compatibilitate	VESA DDC-CI/DDC2B, Plug-and-Play
Întreținere și curățare	Curățați cu o cârpă moale și o soluție fără solvent; nu utilizați amoniac sau alcool
Siguranță	Nu expuneți la apă sau umiditate; nu deschideți carcasa
Reparabilitate	Apelați la un tehnician autorizat; nu încercați reparații pe cont propriu

Întrebări frecvente - Predator XB252Q ACER

Cum se curăță ecranul Predator XB252Q ?

Opriți monitorul și deconectați cablul de alimentare. Pulverizați o soluție de curățare fără solvent pe o cârpă moale și ștergeți ecranul cu grijă. Nu folosiți niciodată produse pe bază de amoniac sau alcool și nu pulverizați niciodată lichid direct pe ecran sau carcasă.

Care este rezoluția maximă acceptată ?

Rezoluția maximă este 1920 x 1080 la 240 Hz prin DisplayPort. Prin HDMI, frecvența maximă este de 60 Hz.

Cum se reglează înălțimea monitorului ?

Predator XB252Q are un reglaj pe înălțime de la 0 la 115 mm. Apucați partea superioară a ecranului și aplicați o presiune verticală pentru a o regla.

Ce cabluri sunt incluse cu monitorul ?

Monitorul este de obicei livrat cu un cablu de alimentare și un cablu DisplayPort sau HDMI în funcție de regiune. Un cablu audio poate fi inclus opțional. Consultați ambalajul pentru a verifica.

Cum se activează funcția ULMB (Ultra Low Motion Blur) ?

Apăsați butonul de navigare pentru a deschide meniul OSD. Navigați până la opțiunea ULMB (disponibilă doar pe intrarea DisplayPort) și activați-o. Rețineți că ULMB reduce luminozitatea ecranului.

Ce faceți dacă ecranul rămâne negru după pornire ?

Verificați dacă cablul de alimentare este conectat corect și că ledul de alimentare este aprins. Asigurați-vă că sursa de intrare (HDMI sau DP) este selectată corect prin butonul Input. Testați cu un alt cablu sau o altă sursă, dacă este posibil.

Monitorul este compatibil cu standardul VESA ?

Da, Predator XB252Q este compatibil VESA. Piciorul este fix (nu se demontează). Dacă doriți să utilizați un braț articulat, trebuie să scoateți suportul original (consultați manualul pentru instrucțiuni).

Cum se accesează meniul OSD și care sunt principalele opțiuni ?

Apăsați butonul de navigare/OK pentru a deschide meniul. Utilizați tastele direcționale pentru a naviga. Opțiunile includ: luminozitate, contrast, volum, temperatură culoare, mod imagine, ULMB, punct de vizare și altele.

Care este consumul electric în standby ?

În mod standby, monitorul consumă aproximativ 0,46 W (tipic). În funcționare normală la 200 nits, consumul este de 23 W (tipic).

Monitorul suportă încărcarea USB în standby ?

Da, are un comutator Încărcare USB la oprire pe spate pentru a activa sau dezactiva reîncărcarea dispozitivelor USB chiar și atunci când monitorul este oprit.

MANUAL DE UTILIZARE Predator XB252Q ACER

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.

2. Opriti monitorul LCD și decuplati cablul de alimentare.

3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZATI SI NU TURNATI NICIODATA LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICATI SUBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.

- Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.

1. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.
2. Nu aplicati presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
3. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
4. Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60° C (-4° până la +140° F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
5. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

- Cablul de semnal de la monitor la PC este ros sau deteriorat.

- S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.

- Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Ataşarea monitorului la bază

1. Scoateți baza monitorului din ambalaj și poziționați-o pe un spațiu de lucru stabil și orizontal.
2. Scoateți monitorul din ambalaj.
3. Ataşati bratul de suport al monitorului la bază.

- Verificați ca baza să fie blocată pe brațul de suport al monitorului. (pentru modelele selectate)

- Fixați baza pe brațul de suport al monitorului prin rotirea șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

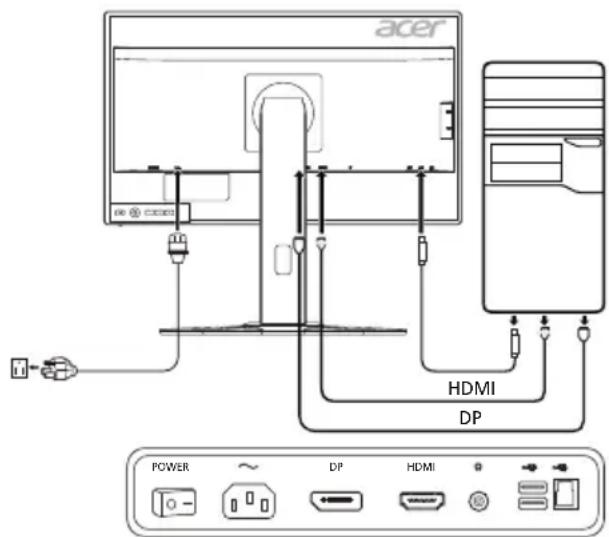

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul HDMI

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.

b. Conectați cablul HDMI la calculator.

2-2 Conectați cablul DP (intrare prestabilită)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectati cablul DP la calculator.

1. Conectați cablul audio. (Optional)

2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.

3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi.

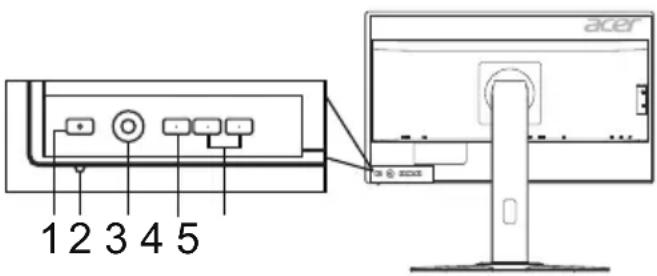

Comenzi externe

Nr. Element Descriere
1, 2	Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie.
3	Butonul Navi/OK	Apăsați pentru a activa meniul OSD, apoi utilizați-l ca tastă direcțională pentru a evidenția funcția dorită. Apăsați-l din nou pentru a introduce o selecție.
4	Buton pentru intrare	Apăsați pentru a comuta între sursele de intrare.
5	Tasta rapidă 1, 2 butoane	Apăsați pentru a activa funcția tastă rapidă, definită de utilizator.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protectie rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidential. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la receptția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

• Reorientati sau repozitionati antena receptoare.
• Măriți distanța dintre dispozitiv și receptor.
• Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
• Consultați dealerul sau un tehnician radio/TV experimentat.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispositive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atentie

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Conditii de functionare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să acepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICATII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 24,5"W (62 cm)
	Pas pixeli 0,283 mm (H) x 0,280 mm (V)
	Luminozitate	400 cd/m2 (tipic)
	Contrast 1000:1
	Unghi de vizualizare 170° (H) 160° (V) (CR=10)
	Timp de răspuns 1 ms (G - G)
	Tip panou TN
	Frecvență orizontală	HDMI: 30 – 90 KHzDP: 67 – 255 KHz
	Frecvență verticală	HDMI: 24 – 60 HzDP: 30 – 240 Hz
Culori afișate 16,7 Milioane
Frecvența de ceas HDMI: 148,5 MHz, DP: 556,8 MHz
Rezolutie maximă		1920 x 1080 la 240 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientă energetică		B
*Consum anual de energie 38 (kWh) (pen-tru modelul cu intrare HDMI)
Consum de energie (la 200 nits)	Modul Pormit 23 W (tipic)
	Modul Repaus 0,46 W (tipic)
	Modul Oprit	0,43 W (tipic)
Conector de intrare		19 pini HDMI20 pini DP
Semnal video de intrare		HDMIDP
Dimensiune maximă ecran		Orizontală: 543,744 mmVerticală: 302,616 mm
Sursă de alimentare		100–240 V, 50/60 Hz
Considerații privind mediul		Temp. de functionare: 0° – 40°CTemp. de depozitare: -20° – 60°CUmiditate în timpul functionării: 20% – 85%
Dimensiuni		557,89 (I) x 390,87 ~ 505,87 (h) x 268,31 (a) mm
Masa (netă)		6,2 kg (net)
Specificații privind mecanismul		Înclinare: -5° – +21° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 21 grade înclinare)Rotire: -45° – +45°Reglarea înățimii: 0 mm – 115 mmPivotare: -90° – +90°Suport cu picior detașabil: Nu
Comenzi externe	Comutator/butoane	Buton de alimentare IntrareTasta rapidă 1 Tasta 5 Navi
	Funcții	Contrast OD Luminozitate Asignare tastă rapidăCuloare pe 6 axe Modul Wide (Complet/Aspect)Temperatură culoare LED de alimentareLumină albastră Repaus profundModul Pornire rapidă ULMB (numai DP)Gamă nVidia 3D Light BoostAdaptive contrast încărcare USB cu aparatul opritDark boost LimbăsRGB Expirare OSDSaturare Selectare semnal de intrareNumăr rată de reîmprospătare Informații monitorTransparentă ResetarePunct de concentrare leșire
Toate specificațiile pot fi schimbate fără notificare prealabilă.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.
*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
