Typ produktu	Monitor LCD
Marka	Acer
Model	Predator XB252Q
Rozmiar ekranu	24,5 cala (62 cm)
Maksymalna rozdzielczość	1920 x 1080 przy 240 Hz
Czas reakcji	1 ms (szary do szarego)
Technologia matrycy	TN
Jasność	400 cd/m² (typowa)
Współczynnik kontrastu	1000:1
Kąt widzenia (poziomy/pionowy)	170° / 160° (CR=10)
Częstotliwość odświeżania (DisplayPort)	30 do 240 Hz
Złącza wejściowe	HDMI, DisplayPort
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (tryb czuwania)	0,46 W (typowy)
Wymiary (S x W x G)	557,89 x 390,87-505,87 x 268,31 mm
Waga netto	6,2 kg
Regulacje ergonomiczne	Nachylenie (-5° do +21°), wysokość (0-115 mm), obrót w pionie (-90° do +90°), obrót w poziomie (-45° do +45°)
Funkcje specjalne	ULMB (Ultra Low Motion Blur), Nvidia 3D Light Boost, Dark Boost, celownik
Zgodność	VESA DDC-CI/DDC2B, Plug-and-Play
Konserwacja i czyszczenie	Czyścić miękką szmatką i roztworem bez rozpuszczalników; nie używać amoniaku ani alkoholu.
Bezpieczeństwo	Nie wystawiać na kontakt z wodą ani wilgocią; nie otwierać obudowy.
Możliwość naprawy	Skontaktować się z autoryzowanym technikiem; nie próbować naprawiać samodzielnie.

Często zadawane pytania - Predator XB252Q ACER

Jak wyczyścić ekran Predatora XB252Q?

Wyłącz monitor i odłącz przewód zasilający. Rozpyl roztwór czyszczący bez rozpuszczalników na miękką szmatkę i delikatnie przetrzyj ekran. Nigdy nie używaj środków na bazie amoniaku ani alkoholu, i nigdy nie rozpylaj płynu bezpośrednio na ekran ani obudowę.

Jaka jest maksymalna obsługiwana rozdzielczość?

Maksymalna rozdzielczość to 1920 x 1080 przy 240 Hz przez DisplayPort. Przy HDMI maksymalna częstotliwość wynosi 60 Hz.

Jak wyregulować wysokość monitora?

Predator XB252Q posiada regulację wysokości od 0 do 115 mm. Chwyć górną część ekranu i wywieraj nacisk w pionie, aby ją dostosować.

Jakie kable są dostarczane z monitorem?

Monitor jest zazwyczaj dostarczany z przewodem zasilającym i kablem DisplayPort lub HDMI w zależności od regionu. Opcjonalnie może być dołączony kabel audio. Sprawdź zawartość opakowania.

Jak aktywować funkcję ULMB (Ultra Low Motion Blur)?

Naciśnij przycisk nawigacji, aby otworzyć menu OSD. Przejdź do opcji ULMB (dostępnej tylko przez wejście DisplayPort) i włącz ją. Pamiętaj, że ULMB zmniejsza jasność ekranu.

Co zrobić, jeśli ekran pozostaje czarny po włączeniu zasilania?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy dioda zasilania świeci. Upewnij się, że źródło wejściowe (HDMI lub DP) jest poprawnie wybrane za pomocą przycisku wejścia. Jeśli to możliwe, przetestuj z innym kablem lub źródłem.

Czy monitor jest zgodny z normą VESA?

Tak, Predator XB252Q jest zgodny z VESA. Podstawa jest stała (nie można jej zdjąć). Jeśli chcesz użyć ramienia, musisz usunąć oryginalną podstawę (zobacz instrukcję, aby poznać szczegóły).

Jak uzyskać dostęp do menu OSD i jakie są główne opcje?

Naciśnij przycisk nawigacji/OK, aby otworzyć menu. Użyj przycisków kierunkowych do nawigacji. Opcje obejmują: jasność, kontrast, głośność, temperaturę barw, tryb obrazu, ULMB, celownik i inne.

Jaki jest pobór mocy w trybie czuwania?

W trybie czuwania monitor pobiera około 0,46 W (typowy). W normalnej pracy przy 200 nitów pobór wynosi 23 W (typowy).

Czy monitor obsługuje ładowanie USB w trybie czuwania?

Tak, posiada przełącznik Ładowanie USB w stanie wyłączenia z tyłu, aby włączyć lub wyłączyć ładowanie urządzeń USB nawet gdy monitor jest wyłączony.

INSTRUKCJA OBSŁUGI Predator XB252Q ACER

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.

2. Wyłączyć monitor LCD i odłączyć przewód zasilający.

3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
   • NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.

5. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.

7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.
10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

- Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.

- Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.

• Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć podstawę monitora z opakowania i umieścić ją na stabilnej i równej powierzchni.
2. Wyjąć monitor z opakowania.
3. Zamontować ramię podpórki monitora na podstawie.

- Upewnić się, że podstawa jest zablokowana na ramieniu. (dotyczy wybranych modeli)

- Przytwierdzić podstawę do ramienia podpórki monitora, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

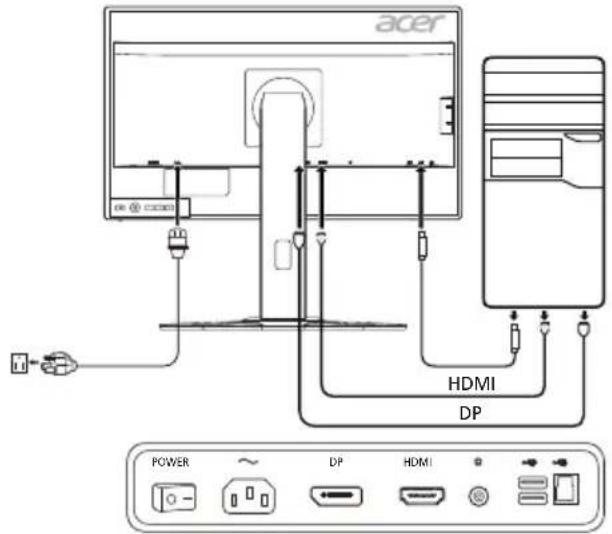

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla HDMI

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

b. Podłączyć kabel HDMI do komputera.

2-2 Podłączanie kabla DP (gniazdo domyślne)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

b. Podłączyć kabel DP do komputera.

1. Podłączyć kabel audio. (opcjonalnie)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
4. Wybrać opcję Wt./Wył. Ładowania przez USB po rozładowaniu, aby włączyć/wyłączyć tę funkcję.

Zewnętrzne elementy sterujące

Nr Nazwa Opis
1, 2	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania.Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
3	Przycisk Navi/OK	Aktywuje menu OSD, a po jego włączeniu służy jako klawisz wyboru żądanej funkcji. Jego ponowne naciśnięcie umożliwia dokonanie wyboru.
4	Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.
5	Klawisze szybkiego dostępu 1, 2	Aktywują funkcję klawiszy szybkiego dostępu definiowanych przez użytkownika.

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

• Zmiana położenia anteny odbiorczej.
• Zwiększenie odległości między urządzeniem a odbiornikiem.
• Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.
• Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Układ napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 24,5"W (62 cm)
	Rozstaw pikseli 0,283 mm (w poziomie) × 0,280 mm (w pionie)
	Jasność	400 cd/m ^2 (typowa)
	Kontrast 1000:1
	Kąt widzenia 170° (w poziomie) 160° (w pionie) (CR=10)
	Czas reakcji 1 ms (od G do G)
	Typ panelu TN
	Częstotliwość pozioma	HDMI: 30-90 KHzDP: 67-255 KHz
	Częstotliwość pionowa	HDMI: 24-60 HzDP: 30-240 Hz
Wyświetlane kolory 16,7 miliona
Zegar punktowy HDMI: 148,5 MHz, DP: 556,8 MHz
Maksymalna rozdzielczość		1920 × 1080 przy częstotliwości 240 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywności energetycznej B
* Roczny pobór energii		38 (kWh) (dotyczy modelu z wejściem HDMI)
Pobór mocy (przy 200 nitach)	Tryb włączenia 23 W (typowy)
	Tryb uśpienia 0,46 W (typowy)
	Tryb wyłączenia	0,43 W (typowy)
Złącze wejściowe		HDMI 19-stykoweDP 20-stykowe
Wejściowy sygnał wideo		HDMIDP
Maksymalny rozmiar ekranu		W poziomie: 543,744 mmW pionie: 302,616 mm
Źródło zasilania		100-240 V, 50/60 Hz
Kwestie środowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 85%
Wymiary		557,89 (szer.) × 390,87 ~ 505,87 (wys.) × 268,31 (gl.) mm
Waga:		6,2 kg (netto)
Specyfikacje mechanizmów		Pochylenie: Od -5° do +21° (tylko w najwyższym punkcie dostępne jest 21 stopni odchylenia dla kąta wzniesienia)Obrót: Od -45° do +45°Regulacja wysokości: Od 0 mm do 115 mmObrót w pionie: Od -90° do +90°Zdejmowalna podpórka: Nie
Zewnętrzne elementy sterujące	Przełącznik/przyciski	Przycisk zasilania WejścieKlawisz szybkiego dostępu 1 Klawisz szybkiego dostępu 2
	Funkcje	Kontrast ODJasność Przypis. przyc. skrótu6-oslowy kolor Tryb szeroki (Pełny/Aspect)Temp. koloru LED zasil.Nieb. światło Głębokie uśpienieTryb szyb. uruch ULMB (wyłącznie DP)Gamma nVidia 3D Light BoostAdaptive contrast Ładowania przez USB po rozładowaniuDark boost Język sRGB Wyłączenie OSDNasycenie Wybór sygnału źródłowegoCzęst. odśwież. Wyświetlanie informacjiPrzezroczystość ResetujCel Zakończ
Wszystkie dane techniczne mogą ulec zmianie bez powiadomienia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
* Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
