Typ produktu	LCD monitor
Značka	Acer
Model	Predator XB252Q
Veľkosť obrazovky	24,5 palca (62 cm)
Maximálne rozlíšenie	1920 x 1080 pri 240 Hz
Odozva	1 ms (sivá na sivú)
Technológia panelu	TN
Jas	400 cd/m² (typické)
Kontrastný pomer	1000:1
Pozorovací uhol (horizontálny/vertikálny)	170° / 160° (CR=10)
Obnovovacia frekvencia (DisplayPort)	30 - 240 Hz
Vstupné konektory	HDMI, DisplayPort
Napájanie	100-240 V, 50/60 Hz
Spotreba (pohotovostný režim)	0,46 W (typické)
Rozmery (Š x V x H)	557,89 x 390,87-505,87 x 268,31 mm
Hmotnosť (netto)	6,2 kg
Ergonomické nastavenia	Náklon (-5° až +21°), výška (0-115 mm), pivot (-90° až +90°), rotácia (-45° až +45°)
Špeciálne funkcie	ULMB (Ultra Low Motion Blur), Nvidia 3D Light Boost, Dark Boost, zameriavač
Kompatibilita	VESA DDC-CI/DDC2B, Plug-and-Play
Údržba a čistenie	Čistiť mäkkou handričkou a roztokom bez rozpúšťadiel; nepoužívať amoniak ani alkohol
Bezpečnosť	Nevystavujte vode alebo vlhkosti; neotvárajte kryt
Opraviteľnosť	Obráťte sa na autorizovaného technika; nepokúšajte sa o opravu sami

Často kladené otázky - Predator XB252Q ACER

Ako vyčistiť obrazovku Predator XB252Q?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci roztok bez rozpúšťadiel na mäkkú handričku a jemne utrite obrazovku. Nikdy nepoužívajte výrobky s obsahom amoniaku alebo alkoholu a nikdy nestriekajte kvapalinu priamo na obrazovku alebo kryt.

Aká je maximálne podporované rozlíšenie?

Maximálne rozlíšenie je 1920 x 1080 pri 240 Hz cez DisplayPort. Cez HDMI je maximálna frekvencia 60 Hz.

Ako nastaviť výšku monitora?

Predator XB252Q má nastavenie výšky od 0 do 115 mm. Uchopte hornú časť obrazovky a vertikálnym tlakom ju nastavte.

Aké káble sú dodávané s monitorom?

Monitor sa zvyčajne dodáva s napájacím káblom a káblom DisplayPort alebo HDMI v závislosti od regiónu. Voliteľne môže byť priložený audio kábel. Skontrolujte balenie.

Ako aktivovať funkciu ULMB (Ultra Low Motion Blur)?

Stlačte navigačné tlačidlo pre otvorenie OSD menu. Prejdite na možnosť ULMB (dostupné len cez vstup DisplayPort) a aktivujte ju. Upozorňujeme, že ULMB znižuje jas obrazovky.

Čo robiť, ak obrazovka po zapnutí zostane čierna?

Skontrolujte, či je napájací kábel správne zapojený a či svieti kontrolka napájania. Uistite sa, že je správne zvolený vstupný zdroj (HDMI alebo DP) pomocou tlačidla Vstup. Ak je to možné, vyskúšajte iný kábel alebo iný zdroj.

Je monitor kompatibilný so štandardom VESA?

Áno, Predator XB252Q je kompatibilný s VESA. Stojan je pevný (neodnímateľný). Ak chcete použiť rameno, musíte odstrániť pôvodnú základňu (pozrite si návod).

Ako sa dostať do OSD menu a aké sú hlavné možnosti?

Stlačte navigačné tlačidlo/OK pre otvorenie menu. Použite smerové tlačidlá na navigáciu. Možnosti zahŕňajú: jas, kontrast, hlasitosť, teplota farieb, režim obrazu, ULMB, zameriavač a ďalšie.

Aká je spotreba elektrickej energie v pohotovostnom režime?

V pohotovostnom režime monitor spotrebuje približne 0,46 W (typické). Pri normálnej prevádzke pri 200 nitoch je spotreba 23 W (typické).

Podporuje monitor nabíjanie USB v pohotovostnom režime?

Áno, na zadnej strane má prepínač Nabíjanie USB pri vypnutom na aktiváciu alebo deaktiváciu nabíjania USB zariadení aj keď je monitor vypnutý.

NÁVOD NA OBSLUHU Predator XB252Q ACER

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.
2. Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky.
3. Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite.

- NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT.

- NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMÓNIA ALEBO ALKOHOLU.

- Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:

- Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

- Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu.

- Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Podstavec monitora vyberte z balenia a umiestnite ho na stabilný a rovný pracovný povrch.
2. Vyberte monitor z balenia.
3. Pripevnite rameno stojana monitora k podstavcu.

- Ubezpečte sa, že podstavec je uzamknutý do ramena stojana monitora. (pre vybrané modely)

- Upevnite podstavec na rameno stojana monitora otáčaním skrutky, pričom použijete integrované uško alebo vhodnú mincu. (pre vybrané modely)

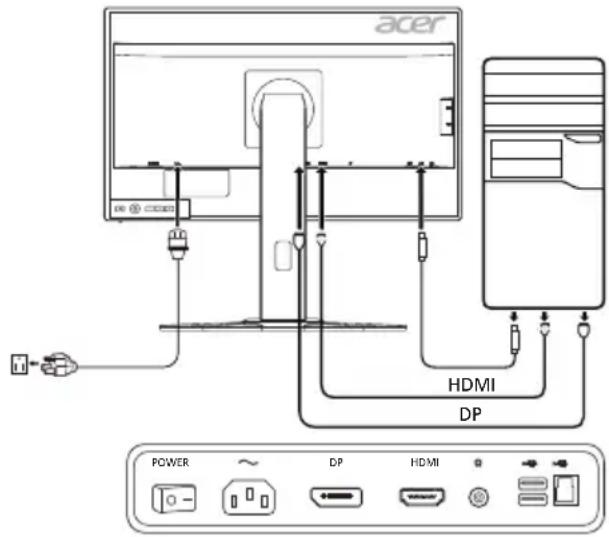

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.

1. Pripojte kábel Audio. (Voliteľný)
2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
3. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.
4. Na zapnutie/vypnutie funkcie nabíjania cez USB vyberte Power-off USB charge ON/OFF.

Vonkajšie ovládače

Č. Položka Popis
1, 2	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora.Modrá farba indikuje zapnutie.Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
3	Smerové/potvrdzovacie tlačidlo	Stlačením tlačidla aktivujte ponuku OSD, potom ho použite ako smerové tlačidlo a vyberte požadovanú funkciu.Opätovným stlačením tlačidla potvrdíte výber.
4	T l a	Stlačením tlačidla prepníte vstupné čidlo vštup Zdroje.
5	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlačidla aktivujete funkciu klávesovej skratky predvolenú používateľom.

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predĺžte vzdialenosť medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o EMK.

K tomuto zariadeniu možno pripojiť iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atď.) certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mať pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeluje Federal Communications Commission (FCC – Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí znieť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Veľkost'	24,5"W (62 cm)
	Rozstup bodov 0,283 mm	(H) x 0,280 mm (V)
	Jas	400 cd/m2 (charakteristický)
	Kontrast 1 000:1
	Pozorovací uhol 170° (H)	160° (V) (CR = 10)
	Doba odozvy 1 ms (G ku G)
	Typ panela TN
	Horizontálna frekvencia	HDMI: 30 – 90 KHzDP: 67 – 255 KHz
	Vertikálna frekvencia	HDMI: 24 – 60 HzDP: 30 – 240 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov HDMI: 148,5 MHz		DP: 556,8 MHz
Maximálne rozlíšenie 1 920 x 1 080 pri 240 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Trieda energetickej účinnosti B
*Ročná spotreba energie		38 (kWh) (pre model so vstupom HDMI)
Príkon(pri 200 nitov)	Režim zapnutia	23 W (charakteristicky)
	Režim spánku 0,46 W (charakteristicky)
	Režim vypnutia	0,43 W (charakteristicky)
Vstupný konektor		HDMI 19-kolíkovýDP 20-kolíkový
Vstupný signál videa		HDMIDP
Maximálna veľkosť obrazovky		Horizontálne: 543,744 mmVertikálne: 302,616 mm
Zdroj napájania		100 – 240 V, 50/60 Hz
Podmienky prostredia		Prevádzková teplota: 0 až 40 °CTeplota skladovania: -20 až 60 °CPrevádzková vlhkost: 20 % až 85 %
Rozmery		557,89 (Š) x 390,87 – 505,87 (V) x 268,31 (H) mm
Hmotnosť (netto)		6,2 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +21° (iba v najvyššom bode možno ponúknut' 21 stupňov zaklopenia pre uhol elevácie)Otáčanie: -45° až +45°Nastavenie výšky: 0 mm až 115 mmVyklápanie: -90° až +90°Odpojiteľný stojan: Nie
Vonkajšie ovládače	Prepínač/tlačidlá	Tlačidlo zapnutia VstupTlačidlo klávesovej skratky 1 5 Smerové tlačidloTlačidlo klávesovej skratky 2
	Funkcie	Kontrast ODJas Priradenie klávesových skratiek6-osová farba Širokouhlý režim (Úplný/pomer strán)Teplota farieb Napájanie LEDModré svetlo Hlboký spánokRežim rýchleho spusteniaULMB (iba DP)Gama nVidia 3D Light BoostAdaptive contrast Nabljanie USB pri vypnutíDark boost JazyksRGB Časový limit OSDSýtost' Vyber vstupného signáluČíslo obnovovacieho kmitočtu Informácie o displejiTransparentnost' ObnovenieAim point Ukončenie
Všetky špecifikácie možu podliehať zmenám bez predchádzajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer. *Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
