| Tipo di prodotto | Monitor LCD |
| Marca | Acer |
| Modello | Predator XB252Q |
| Dimensioni schermo | 24,5 pollici (62 cm) |
| Risoluzione massima | 1920 x 1080 a 240 Hz |
| Tempo di risposta | 1 ms (da grigio a grigio) |
| Tecnologia pannello | TN |
| Luminosità | 400 cd/m² (tipico) |
| Rapporto di contrasto | 1000:1 |
| Angolo di visione (orizzontale/verticale) | 170° / 160° (CR=10) |
| Frequenza di aggiornamento (DisplayPort) | 30 a 240 Hz |
| Connettori di ingresso | HDMI, DisplayPort |
| Alimentazione elettrica | 100-240 V, 50/60 Hz |
| Consumo (in standby) | 0,46 W (tipico) |
| Dimensioni (L x A x P) | 557,89 x 390,87-505,87 x 268,31 mm |
| Peso netto | 6,2 kg |
| Regolazioni ergonomiche | Inclinazione (-5° a +21°), altezza (0-115 mm), pivot (-90° a +90°), rotazione (-45° a +45°) |
| Funzioni speciali | ULMB (Ultra Low Motion Blur), Nvidia 3D Light Boost, Dark Boost, mirino |
| Compatibilità | VESA DDC-CI/DDC2B, Plug-and-Play |
| Manutenzione e pulizia | Pulire con un panno morbido e una soluzione senza solventi; non utilizzare ammoniaca o alcol |
| Sicurezza | Non esporre ad acqua o umidità; non aprire l'alloggiamento |
| Riparabilità | Rivolgersi a un tecnico autorizzato; non tentare di riparare da soli |
Domande frequenti - Predator XB252Q ACER
Domande degli utenti su Predator XB252Q ACER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor in formato PDF gratuitamente! Trova il tuo manuale Predator XB252Q - ACER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Predator XB252Q del marchio ACER.
MANUALE UTENTE Predator XB252Q ACER
Guida di avvio rapido (QSG) del monitor LCD Acer
Istruzioni importanti sulla sicurezza
Leggere attentamente le seguenti istruzioni.
-
Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
-
Spegnere il monitor LCD e scollegare la presa di alimentazione.
- Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
• NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
• NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE. -
Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
-
Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
- Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
- Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
- Installare il monitor LCD in una stanza con una temperatura compresa tra i -20° e i 60 °C (da -4° a 140 °F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
- Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
- Il cavo di segnale dal monitor al PC è usurato o danneggiato.
- Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
• Il monitor LCD o la scocca sono danneggiati.
Collegamento del monitor alla base
- Estrarre la base del monitor dalla confezione e posizionarla su una superficie piana e stabile.
- Estrarre il monitor dalla confezione.
- Collegare il supporto del monitor alla base.
- Accertarsi che la base sia bloccata sul supporto del monitor (per i modelli selezionati).
- Fissare la base al supporto del monitor ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

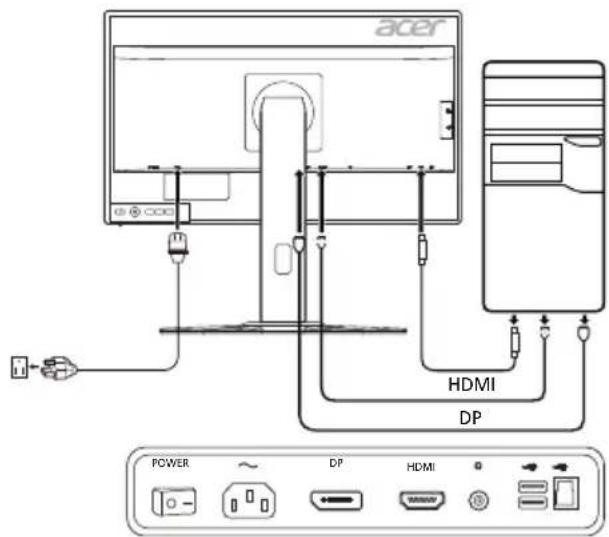

Collegamento del monitor a un computer
-
Spegnere il monitor e scollegare il cavo di alimentazione del computer.
-
2-1 Collegare il cavo HDMI
a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo HDMI al computer.
2-2 Collegare il cavo DP (Input predefinito)
a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo DP al computer.
- Collegare il cavo audio (opzionale).
- Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
- Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
- Selezionare Spegnimento carica USB per Attiva/Spento la funzione Spegnimento carica USB.

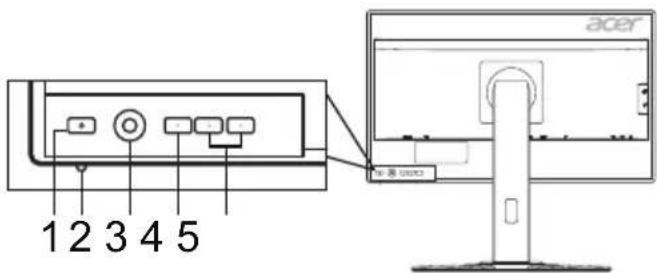

Controlli esterni
N. Elemento Descrizione
| 1, 2 | Pulsante/indicatore di alimentazione | Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è acceso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico. |
| 3 | Pulsante di navigazione/OK | Premere per attivare il menu OSD, quindi, utilizzarlo come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione. |
| 4 Pulsante Input | Premere per scorrere le diverse opzioni di ingresso. | |
| 5 Tasto 1, 2 pulsanti | Premere per attivare la funzione del tasto definita dall'utente. | |
Norme e avvisi di sicurezza
Normative FCC
Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.
Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:
- Riorientare o riposizionare l'antenna di ricezione.
- Aumentare la distanza tra il dispositivo e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisori.
Dichiarazione di conformità CE
Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.
Avviso:
Per impedire danni al monitor, non sollevare il monitor per la sua base.
Avviso: Cavi schermati
Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.
Avviso: Dispositivi periferici
È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.
Avvertenza
Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.
Condizioni di utilizzo
Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.
Avviso: Utenti canadesi
Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.
Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea
Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.
SPECIFICHE
| Pannello LCD | Sistema di trasmissione LCD | a colori TFT |
| Dimensioni 24,5"W (62 cm) | ||
| Passo del pixel 0,283 mm (O) | x 0,280 mm (V) | |
| Luminosità | 400 cd/m2 (Tipica) | |
| Contrasto 1000:1 | ||
| Angolo di visualizzazione 170° (O) 160° (V) (CR=10) | ||
| Tempo di risposta 1 ms (da G a G) | ||
| Tipo di pannello TN | ||
| Frequenza O | HDMI: 30 - 90 KHzDP: 67 - 255 KHz | |
| Frequenza V | HDMI: 24 - 60 HzDP: 30 - 240 Hz | |
| Colori del display 16,7 milioni | ||
| Dot Clock HDMI: 148,5 MHz, DP: 556,8 MHz | ||
| Risoluzione massima 1920 x 1080 a 240 Hz | ||
| Plug & Play VESA DDCCI/DDC2B | ||
| Classe di efficienza energetica B | ||
| * Consumo energetico annuale 38 (kWh) (per i modelli con ingresso HDMI) | ||
| Consumo energetico (a 200 nits) | Modalità on 23 W (Tipico) | |
| Modalità sospensione | 0,46 W (Tipico) | |
| Modalità off | 0,43 W (Tipico) | |
| Connettore di ingresso | HDMI a 19 pinDP a 20 pin | |
| Segnale video in ingresso | HDMIDP | |
| Dimensione massima dello schermo | Orizzontale: 543,744 mmVerticale: 302,616 mm | |
| Fonte di alimentazione | 100-240 V, 50/60 Hz | |
| Considerazioni ambientali | Temperatura operativa: Da 0° a 40°CTemperatura di stoccaggio: Da -20° a 60°CUmidità operativa: Da 20% a 85% | |
| Dimensioni 557,89 (L) x 390,87 ~ 505,87 (A) x 268,31 (P) mm | ||
| Peso (peso netto) | 6,2 kg (netto) | |
| Specifiche meccaniche | Inclinazione: Da -5° a +21° (inclinazione di 21 gradi solo nel punto più alto dell'angolo di elevazione)Rotazione: Da -45° a +45°Regolazione dell'altezza: Da 0 mm a 115 mmPerno: Da -90° a +90°Piedistallo scollegabile: no | |
| Controlli esterni | Switch/Pulsanti | Pulsante di alimentazione InputTasto 1 Tasto 2 |
| Funzioni | Contrasto ODLuminosità Assegnazione tastiColore 6 assi Schermo intero (Pieno/Aspect)Temp. Colore LED alimentSpia blu Deep SleepMod Avvio rapido ULMB (solo nei modelli con ingresso DP)Gamma nVidia 3D Light BoostAdaptive contrast Spegnimento carica USBDark boost Lingua sRGB Intervallo OSDSatura Sezione del segnale di ingressoNum freq aggiorn Informazioni sul displayTrasparenza ResetPunto di mira Uscita | |
| Tutte le specifiche sono soggette a modifica senza preavviso. | ||
I manuali e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer.
* Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.
Snelstartgids Acer Icd-monitor (QSG)
Dichiarazione di conformità
Con la presente,
Acer Incorporated
Prodotto: Monitor LCD
Denominazione commerciale: Acer
Numero modello: XB252Q
Numero articolo (SKU): XB252Q xxxxxx;
("x" = 0\~9, a \~ z, A \~ Z, o spazio)
Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:
Direttiva EMC: 2014/30/UE
☒ EN 55022:2010 + AC:2011 Classe B
EN 55024:2010
☒ EN 61000-3-2:2006 + A2:2009 Classe D
EN 61000-3-3:2013
Direttiva LVD: 2014/35/EU
EN 60950-1:2006 / A11:2009 / A1:2010 / A12:2011 / A2:2013
Direttiva RoHS: 2011/65/UE
EN 50581:2012
Direttiva ErP: 2009/125/CE
☒ Regolamento (CE) numero 1275 / 2008; EN 50564:2011
Anno per iniziare l'apposizione della marcatura CE: 2016.
Diretiva ErP: 2009/125/CE
