KULLANIM KILAVUZU Predator XB252Q ACER

Acer LCD Monitor Hızlı Başlangıç Kılavuzu (QSG)

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitörün ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.

2. LCD monitorü kapatın ve güç kablosunun fişini çekin.

3. Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.
4. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN.
5. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE ÂMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.

6. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.

7. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.

8. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
9. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
10. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.

11. Aşağıdaki durumlardan biri meydana gelirse hemen monitorünüzün fisini çekin ve yetkili bir teknisyeni arayın:

12. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

13. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
14. LCD monitor ya da kasa zarar gordüyse.

Monitörü tabana yerleştirme

1. Monitör tabanını ambalajdan çıkarın ve sabit ve düz bir çalışma alanına yerleştirin.
2. Monitörü paketinden çıkarın.

3. Monitör stand kolunu tabana yerleştirin.

4. Tabanın monitor stand koluna oturduğundan emin olun. (seçili modellerde)

5. Düz uçlu tornavida ya da bozuk para kullanıp vidayı çevirerek tabanı monitor standı koluna sabitleyin. (seçili modellerde)

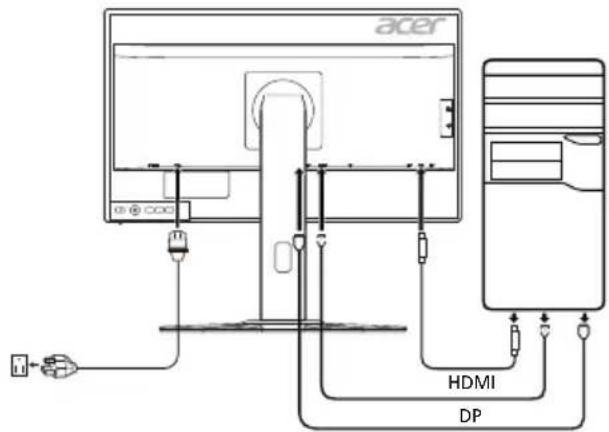

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fisini çekin.
2. 2-1 HDMI Kablosunu Bağlayın

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. HDMI kablosunu bilgisayara bağlayın.

2-2 DP Kablosunu Bağlayın (Varsayılan giriş)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. DP kablosunu bilgisayara bağlayın.

1. Ses Kablosunu bağlayın. (İsteğe Bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
4. Güç Kapalı USB şarji işlevini etkinleştirmek/devre dışı bırakmak için Güç Kapalı USB Şarji AÇMA/KAPAMA'yi seçin.

acer HDMI DP

POWER DP HDMI

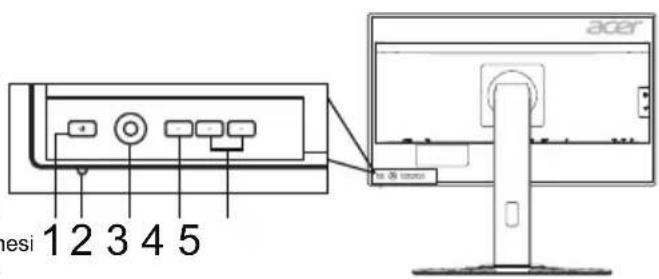

Harici kontroller

Numara	Öğe	Açıklama
1, 2	Güç düğmesi/göstergesi	Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir.
3	Gezinme/Tamam düğmesi	OSD menüsünü etkinleştirmek için basın ve ardından istenen işlevi vurgulamak üzere yönlendirme tuşu olarak kullanın. Seçim girmek için tekrar basın.
4	G i	Giriş kaynakları arasında geçiş yapmak için basın. ^1 düğr
5	Kısayol 1, 2 düğmeleri	Kullanıcı tanımlı kısayol işlevini etkinleştirmek için basın.

nesi 1 2 3 4 5 acer

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir. Bununla birlikte, bu müdahalelenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:

• Alicı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alicıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile 2009/125/AT Yönetmeliği yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitorü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürücü Sistemi TFT Renkli LCD
	Boyut 24,5"W (62 cm)
	Piksel Aralığı	0,283 mm (Y) x 0,280 mm (D)
	Parlaklık	400 cd/m^2 (Tipik)
	Kontrast 1000:1
	Görülebilir Açı170° (Y)	60° (D) (CR=10)
	Tepki Süresi 1 ms (G - G)
	Panel Türü TN
	Yatay Frekans	HDMI: 30 – 90 KHzDP: 67 – 255 KHz
	Dikey Frekans	HDMI: 24 – 60 HzDP: 30 – 240 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock HDMI: 148,5 MHz, DP: 556,8 MHz
Maksimum Çözünürlük 240 Hz'de 1920 x 1080
Tak ve Kullan VESA DDCCI/DDC2B
Enerji Verimliliği Sınıfı		B
*Yıllık Enerji Tüketimi		38 (kWh) (HDMI girişli Modeli İçin)
Güç Tüketimi(200 nit'le)	Açık Mod 23 W (Tipik)
	Uyku Modu 0,46 W (Tipik)
	Kapalı Mod 0,43 W (Tipik)
Giriş Bağlayıcısı		HDMI 19 pimDP 20 pim
Giriş Video Sinyali		HDMIDP
Maksimum Ekran Büyüklüğü		Yatay: 543,744 mmDikey: 302,616 mm
Güç Kaynağı		100–240 V, 50/60 Hz
Çevresel Durumlar		Çalışma Sıcaklığı: 0° – 40°CSaklama Sıcaklığı: -20° – 60°CÇalışma Nem Aralığı: %20 – %85
Boyutlar		557,89 (G) x 390,87 ~ 505,87 (Y) x 268,31 (D) mm
Ağırlık (Net)		6,2 kg (net)
Mekanizma Teknik Özellikleri		Eğim: -5° – +21° (Yükselme açısı için sadece en yüksek noktada 21 derecelik yaslanma sunulabilir)Dönüş: -45° – +45°Boy ayarlaması: 0 mm – 115 mmPivot: -90° – +90°Ayrılabilir ayak noktası: Hayır
Harici kontroller	Anahtar/Düğmeler	Güç DüğmesiGirişKısayol 15 Gezinme TuşuKısayol 2
	İşlevler	KontrastODParlaklıkKısayol Alama6 eksenli renkGeniş Mod (Tam/Aspect)Renk SıcaklığıGüç LED'iMavi IşıkDerin UykuHızlı Başit ModuULMB (Yalnızca DP)GammanVidia 3D Light BoostAdaptive contrastGüç Kapalı USB ŞarjiDark boostDilsRGBOSD Zaman AşımıDoygunlukGiriş Sinyali SeçimiYenileme hızıEkran BilgisiŞeffaflıkSifirlaHedef noktaÇıkış
Tüm teknik özelliklerde bildirim yapılmadan değişikliğe gidilebilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
