РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Predator XB252Q ACER

Ръководство за бърза настройка на LCD монитор Acer (QSG)

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково захранване във вашия регион.

2. Изключете LCD монитора и извадете захранващия кабел от контакта.

3. Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.
   • НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.
4. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ НА АМОНЯЧНА ИЛИ СПИРТНА ОСНОВА ЗА ПОЧИСТВАНЕ НА LCD ЕКРАНА ИЛИ КОРПУСА.

5. Асег не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

6. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може сериозно да го повреди.

7. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.
8. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва сервизното обслужване от всякакво естество.
9. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън този диапазон може да доведе до трайно увреждане.
10. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на някое от следните обстоятелства:

- Кабельт за сигнал от монитора към компютъра е протрит или повреден.

- Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

- LCD мониторът или корпусът са повредени.

Закрепване на монитора към основата

1. Извадете основата на монитора от опаковката и я поставете върху стабилна и равна работна повърхност.
2. Отстранете монитора от опаковката.
3. Закрепете рамото на стойката на монитора към основата.

- Уверете се, че основата е заключена върху рамото на стойката на монитора. (за избрани модели)

- Закрепете основата към рамото на стойката на монитора като завъртите винта с помощта на вграденото езиче или с подходяща монета. (за избрани модели)

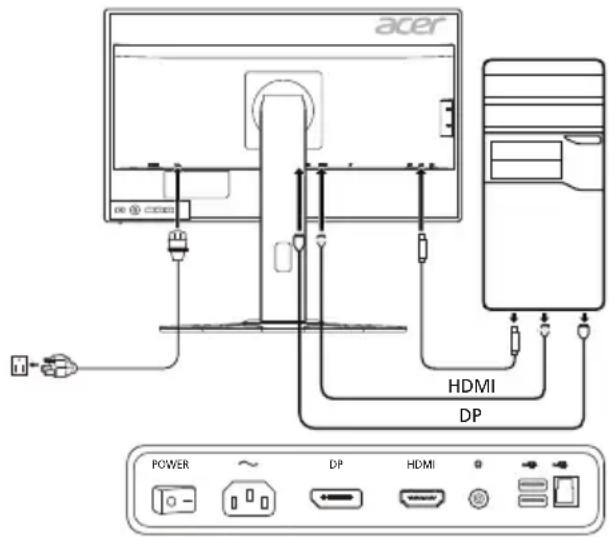

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.
2. 2-1 Свържете HDMI кабела

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете HDMI кабела към компютъра.

2-2 Свържете DP кабела (вход по подразбиране)

а. Уверете се, че както мониторът, така и компютърът са изключени.
b. Свържете DP кабела към компютъра.

1. Свържете аудио кабела. (опция)

2. Поставете захранващия кабел на монитора в захранващия порт от задната страна на монитора.

3. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.
4. Изберете ВКЛ./ИЗКЛ. на функцията за зареждане през USB при изключено захранване, за да активирате/деактивирате тази функция.

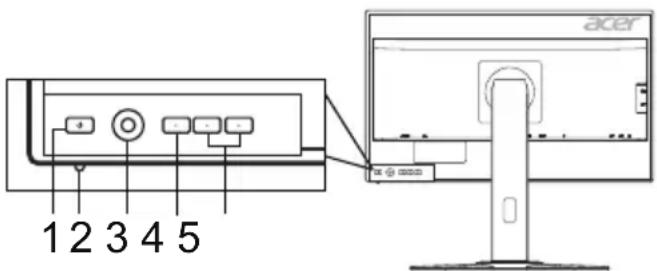

Външни бутони за управление

Номер	Елемент	Описание
1, 2	Бутон за захранване/индикатор	Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.
3	Бутон Navi (Навигация)/ОК	Натиснете за активиране на OSD менюто, след това го използвайте като бутон за навигиране, за да маркирате желаната функция. Натиснете го отново за въвеждане на избор.
4	Бутон за вход	Натиснете за превключване на източниците на вход.
5	Бърз клавиш 1, 2 бутона	Натиснете за активиране на функцията с настроени от потребителя бързи клавиши.

acer HDMI DP POWER ~ DP HDMI

1 2 3 4 5 acer

Разпоредби и бележки за безопасност

Бележка от Федералната комисия за комуникации (ФКК)

Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас В, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите.

Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки:

• Преориентиране или преместване на антената на приемника.
  ● Увеличаване на разстоянието между устройството и приемника.
• Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът.
• Консултация с доставчик или опитен радио/телевизионен техник за помощ.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Бележка:

За да предотвратите повреда на монитора, не го повдигайте от основата му.

Бележка: Екранирани кабели

Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC).

Бележка: Периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас В могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: Канадски потребители

Това цифрово устройство от клас В отговаря на разпоредбата ICES-003 на Канада.

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз

Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.

СПЕЦИФИКАЦИЯ

LCD панел	Управляваща система	TFT цветен LCD дисплей
	Размер 24,5"W (62 см)
	Стъпка на пикселите	0,283 мм (X) x 0,280 мм (B)
	Яркост	400 cd/m ^2 (типична)
	Контраст 1000:1
	Ъгъл на виждане	170° (X) 160° (B) (CR=10)
	Време за реакция	1 ms (G до G)
	Тип на панела	TN
	Хоризонтална честота	HDMI: 30-90 KHzDP: 67-255 KHz
	Вертикална честота	HDMI: 24-60 HzDP: 30-240 Hz
Цветове на дисплея		16,7 милиона
Dot Clock (Честота на сканиране)		HDMI: 148,5 MHz, DP: 556,8 MHz
Максимална резолюция		1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Клас на енергийна ефективност		B
*Годишна консумация на енергия		38 (kWh) (за модел на входа HDMI)
Консумация на енергия (при 200 нита)	Включен режим	23 W (типично)
	Режим на покой	0,46 W (типично)
	Изключен режим	0,43 W (типично)
Входен конектор		HDMI 19 пинаDP 20 пина
Входен видео сигнал		HDMIDP
Максимален размер на екрана		Хоризонтален: 543,744 ммВертикален: 302,616 мм
Източник на захранване		100-240 V, 50/60 Hz
Екологични съображения		Работна температура: 0° до 40°CТемпература на съхранение: -20° до 60°CРаботна влажност: 20% до 85%
Размери		557,89 (Ш) x 390,87 ~ 505,87 (В) x 268,31 (Д) мм
Тегло (N. W.)		6,2 кг (нето)
Спецификации на механизма		Накланяне: -5° до +21° (само в най-високата точка може да се получи наклон от 21 градуса за ъгъла на издигане)Въртене: -45° до +45°Коригиране на височината: 0 мм до 115 ммОс: -90° до +90°Стойка с подвижно краче: Не
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоБърз клавиш 1Бърз клавиш 2Вход5 клавиш Navi (Навигация)
	Функции	КонтрастЯркост6-Axis colorTemпература на цветаЯBlue LightРежим на бърза настройкаГамаАдaptive contrastDark boostsRGBНасителностRefresh rate numberПрозрачностТочка на прицелванеВОДЗадаване на бърз клавишШирокоекранен режим (цил/аспект)Power LEDDeep SleepULMBnVidia 3D Light BoostФункция зареждане през USB при изключено захранванеЕзикВреме на изчакване на OSDИзбор на входен сигналИнформация за дисплеяНулиранеИзход
Всички спецификации подлежат на промяна без предизвестие.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.
*Годишната консумация на енергия се изчислява с помощта на типичната консумация на енергия 4 часа на ден, 365 дни в годината.
