NÁVOD K OBSLUZE Predator XB252Q ACER

Monitor LCD Acer – Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

• Vypněte monitor LCD a odpojte napájecí kabel.
- Na hadřík nastřikejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
- PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
• NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.

- Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumist'ujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.

5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obrat'te se na autorizovaného technika.

6. Kabel pro prěnos signálu z monitoru do počítače je rozedřený nebo poškozený.

7. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
   • Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte základnu monitoru z obalu a položte ji na stabilní a rovnou pracovní desku.
2. Vyjměte monitor z obalu.

3. Úpevněte monitor k základně.

4. Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely)

5. Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

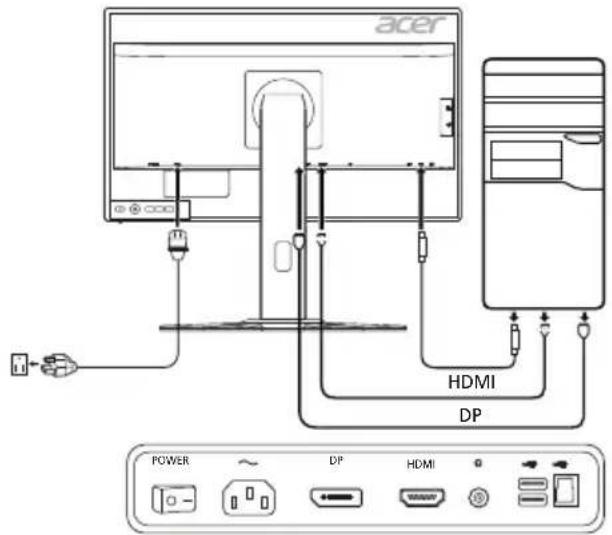

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel HDMI k počítači.

2-2 Připojení kabelu DP (výchozí vstup)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (Volitelné)

2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.

3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Výběrem jedné z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

acer HDMI DP POWER DP HDMI

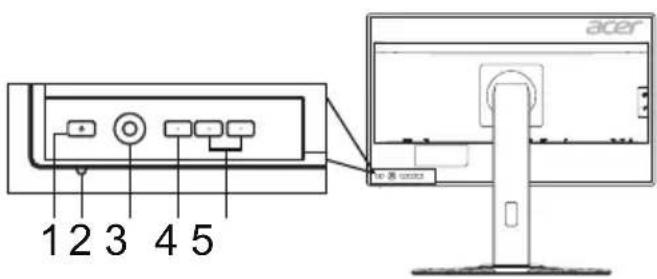

Externí ovládací prvky

Č. Položka Popis

1, 2	Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie.
3	Tlačitko navigace/ OK	Stisknutím aktivujte nabídku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvím zvýrazníte požadovanou funkci. Opětovným stisknutím provedete výběr položky.
4	Tlačitko vstupu	Stisknutím změníte vstupní zdroj.
5	Tlačitka klávesových zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.

1 2 3 4 5 acer

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního přijmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Porad'te se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavku na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být přičinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přirodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný	LCD TFT
	Velikost 24,5"W (62 cm)
	Rozteč pixelů	0,283 mm (horizontálně) × 0,280 mm (vertikálně)
	Jas	400 cd/m ^2 (typický)
	Kontrast 1000:1
	Úhel sledování	170° (horizontálně) 160° (vertikálně) (CR=10)
	Doba odezvy 1 ms (GTG)
	Typ panelu TN
	Horizontální frekvence	HDMI: 30–90 KHzDP: 67–255 KHz
	Vertikální frekvence	HDMI: 24–60 HzDP: 30–240 Hz
Zobrazení 16,7 Millionů
Frekvence bodů		HDMI: 148,5 MHz, DP: 556,8 MHz
Maximální rozlišení		1920 × 1080 při 240 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Třída energetické efektivity B
*Roční spotřeba energie		38 (kWh) (pro model se vstupem HDMI)
Spotřeba energie(při jasu 200 nitů)	Režim Zapnuto	23 W (typicky)
	Režim spánku	0,46 W (typicky)
	Režim Vypnuto	0,43 W (typicky)
Konektor vstupu		HDMI 19 kolíkůDP 20 kolíků
Vstupní videosignál		HDMIDP
Maximální velikost obrazovky		Horizontálně: 543,744 mmVertikálně: 302,616 mm
Zdroj napájení		100–240 V, 50/60 Hz
Podmínky okolního prostředí		Provozní teplota: 0 °C až 40 °CSkladovací teplota -20 °C až 60 °CProvozní vlhkost: 20 % až 85%
Rozměry		557,89 (Š) × 390,87 ~ 505,87 (V) × 268,31 (H) mm
Hmotnost (čistá)		6,2 kg (čistá)
Technické údaje mechanismu		Naklonění: -5° až +21° (pro úhel zdvihu lze dosáhnout záklonu 21 stupňů pouze v nejvyšším bodě)Otáčení: -45° až +45°Nastavení výšky: 0 mm až 115 mmOtočení: -90° až +90°Odnímatelný stojan: Ne
Externí ovládací prvky	Splínače a tlačítka	Tlačítko napájeníKlávesová zkratka 1Klávesová zkratka 2VstupKlávesa navigace 5
	Funkce	KontrastJas6osá barvaTeplota barevModré světloRežim rychlého spuštěníGammaAdaplive contrastDark boostsRGBNasytitHodnota obnovovací frekvenceTransparentnostZaměřovačODPřifazení klávesových zkratekŠirokoúhlý režim (na celou obrazovku / poměr)Power LEDHluboký spánekULMB (pouze DP)nVidia 3D Light BoostNabíjení přes port USB při vypnutíJazykČasový limit nabídky na obrazovceVýběr vstupního signáluInformace o displejiResetovatUkončit
Jakékoli technické údaje zařízení mohou být změněny bez předchozího upozornění.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.
*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel HDMI

b. Pripojte kábel HDMI k počítaču.

2-2 Pripojte kábel DP (Predvolený vstup)

b. Pripojte kábel DP k počítaču.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.
