Predator XB252Q - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	Predator XB252Q
Ekrano dydis	24,5 colio (62 cm)
Maksimali raiška	1920 x 1080 240 Hz
Atsako laikas	1 ms (nuo pilkos iki pilkos)
Ekrano technologija	TN
Ryškis	400 cd/m² (tipinis)
Kontrasto santykis	1000:1
Žiūrėjimo kampas (horizontalus/vertikalus)	170° / 160° (CR=10)
Atnaujinimo dažnis (DisplayPort)	30-240 Hz
Įvesties jungtys	HDMI, DisplayPort
Maitinimas	100-240 V, 50/60 Hz
Energijos sąnaudos (budėjimo režimas)	0,46 W (tipinis)
Matmenys (Ilgis x Aukštis x Gylis)	557,89 x 390,87-505,87 x 268,31 mm
Grynasis svoris	6,2 kg
Ergonomiški nustatymai	Pakreipimas (-5° iki +21°), aukštis (0-115 mm), pasukimas (-90° iki +90°), sukimasis (-45° iki +45°)
Specialiosios funkcijos	ULMB (Ultra Low Motion Blur), Nvidia 3D Light Boost, Dark Boost, taikiklis
Suderinamumas	VESA DDC-CI/DDC2B, Plug-and-Play
Priežiūra ir valymas	Valyti minkšta šluoste ir tirpiklio neturinčiu tirpalu; nenaudoti amoniako ar alkoholio
Saugumas	Nelaikyti vandenyje ar drėgmėje; neatidaryti korpuso
Remontas	Kreiptis į įgaliotą techniką; nebandyti remontuoti patiems

Dažnai užduodami klausimai - Predator XB252Q ACER

Kaip išvalyti Predator XB252Q ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Purškite valymo tirpiklį be tirpiklio ant minkštos šluostės ir švelniai nuvalykite ekraną. Niekada nenaudokite amoniako ar alkoholio turinčių produktų ir niekada nepurškite skysčio tiesiai ant ekrano ar korpuso.

Kokia yra maksimali palaikoma raiška?

Maksimali raiška yra 1920 x 1080 esant 240 Hz per DisplayPort. Per HDMI maksimalus dažnis yra 60 Hz.

Kaip reguliuoti monitoriaus aukštį?

Predator XB252Q turi aukščio reguliavimą nuo 0 iki 115 mm. Paimkite ekrano viršutinę dalį ir spauskite vertikaliai, kad sureguliuotumėte.

Kokie kabeliai pateikiami su monitoriumi?

Monitorius paprastai tiekiamas su maitinimo laidu ir DisplayPort arba HDMI kabeliu, priklausomai nuo regiono. Gali būti pridėtas garso kabelis. Patikrinkite pakuotę.

Kaip įjungti ULMB (Ultra Low Motion Blur) funkciją?

Paspauskite naršymo mygtuką, kad atidarytumėte OSD meniu. Naršykite iki ULMB parinkties (prieinama tik per DisplayPort įvestį) ir įjunkite. Atkreipkite dėmesį, kad ULMB sumažina ekrano ryškumą.

Ką daryti, jei ekranas lieka juodas po įjungimo?

Patikrinkite, ar maitinimo laidas gerai prijungtas ir ar maitinimo indikatorius šviečia. Įsitikinkite, kad įvesties šaltinis (HDMI arba DP) tinkamai pasirinktas per Įvesties mygtuką. Jei įmanoma, išbandykite su kitu kabeliu ar kitu šaltiniu.

Ar monitorius suderinamas su VESA standartu?

Taip, Predator XB252Q yra suderinamas su VESA. Pėda yra fiksuota (neišimama). Jei norite naudoti judamą rankeną, turite nuimti originalų pagrindą (instrukcijas rasite vadove).

Kaip pasiekti OSD meniu ir kokios yra pagrindinės parinktys?

Paspauskite naršymo/OK mygtuką, kad atidarytumėte meniu. Naudokite krypties klavišus naršymui. Parinktys apima: ryškumą, kontrastą, garsumą, spalvų temperatūrą, vaizdo režimą, ULMB, taikiklį ir kt.

Kokios yra energijos sąnaudos budėjimo režime?

Budėjimo režime monitorius sunaudoja apie 0,46 W (tipinis). Įprastu veikimu esant 200 nitų, sąnaudos yra 23 W (tipinis).

Ar monitorius palaiko USB įkrovimą budėjimo režimu?

Taip, jis turi galinėje pusėje esantį jungiklį USB įkrovimas išjungus, kad įjungtų arba išjungtų USB įrenginių įkrovimą net tada, kai monitorius išjungtas.

NAUDOJIMO INSTRUKCIJA Predator XB252Q ACER

LCD monitoriaus „Acer“ trumpasis sąrankos vadovas (angl. QSG)

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, kad jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuka.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
   • NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIU.

4. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ.
   „Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.

5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.

6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.

7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.

8. LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.

9. Nedelsdami atjunkite monitorių nuo maitinimo ir kreipkitės į įgaliotą techninės priežiūros meistrą bet kuriuo iš šių atveju:

- Atspuro arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.

- Ant LCD monitoriaus išsiliejo skystis arba monitorių aplijo.

- Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitoriaus pagrindą iš pakuotės ir padėkite ant stabilios ir lygios darbo vietos.
2. Išimkite monitorių iš pakuotės.
3. Pritvirtinkite monitoriaus stovo atšaką prie pagrindo.
4. Isitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).
5. Pritvirtinkite pagrindą prie stovo atšakos, pasukdami varžtą kortele arba tinkamo dydžio moneta (tam tikriems modeliams).

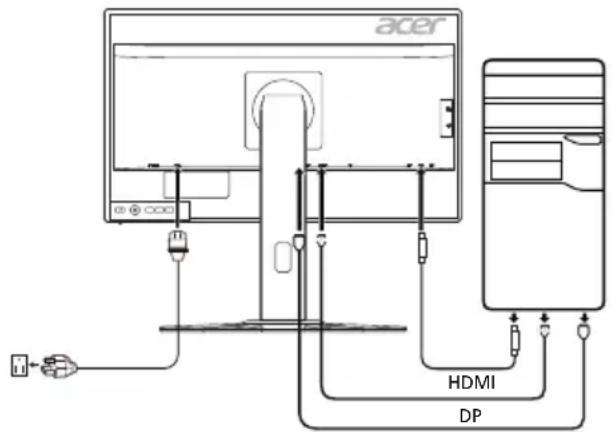

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.

2. 2-1 Prijunkite HDMI laidą

a. Jsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite HDMI laidą prie kompiuterio.

2-2 Prijunkite DP laidą (Numatytoji jvestis)

a. Jsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite DP laidą prie kompiuterio.

1. Prijunkite garso kabelj. (Pasirenkamas)

2. Ikiškite monitoriaus maitinimo laidą i maitinimo lizdą monitoriaus nugarėlėje.

3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

4. Pasirinkite USB jkrovimo išjungus funkcijos IJUNGIMA arba IŠJUNGIMA, kad jungtumėte arba išjungtumėte USB jkrovimo išjungus funkciją.

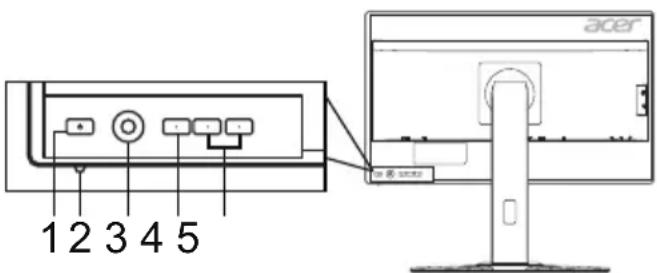

Išoriniai valdikliai

Nr. Elementas Aprašymas

1, 2	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitorių.Mėlynas rodo jjungtą maitinimą.Oranžinis rodo budėjimo / energijos taupymo režimą.
3	Navigacijos mygtukas / mygtukas „Gerai“	Paspauskite, norėdami jjungti OSD meniu, tuomet naudokite jį kaip kryptinį mygtuką, norėdami pažymėti norimą funkciją.Paspauskite dar kartą, norėdami įvesti pasirinkimą.
4	Įvesties mygtukas	Paspauskite, kad perjungtumėte įvesties šaltinius.
5	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norėdami jjungti naudotojo nustatytą sparčiojo klavišo funkciją.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis jrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams jrenginiams taikomus apribojimus. Šie apribojimai skirti tinkamai apsaugai nuo žalingų trikdžių gyvenamojoje aplinkoje užtikrinti. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus jrengtas ir naudojamas nesilaikant šių instrukciju, jis gali skleisti žalingus radijo ryšio trikdžius. Tačiau nėra garantiju, kad tam tikroje aplinkoje trikdžių neatsiras. Jei šis jrenginys sukelia žalingų radijo arba televizijos signalų trikdžių (tai galima nustatyti jjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trikdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

● pakeisti antenos krypti arba vieta;
- padidinti atstumą tarp jrenginio ir imtuvo;
- prijungti prietaisą prie kitos maitinimo grandinės maitinimo lizdo, nei yra prijungtas imtuvas;
- kreiptis pagalbos i pardavimo atstovą arba patyrusi radiju ar televizorių meistrą.

CE atitikties deklaracija

„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visiems sujungimams su kompiuterine jranga turi būti naudojami ekranuotieji kabeliai, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio jrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius jrenginius (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis jrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) jrenginys negali kelti žalingų trikdžių; 2) šis jrenginys turi priimti bet kokius gautus trikdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trikdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Privačių namų ūkių naudotojų įrangos atliekų šalinimas Europos Sajungoje

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD plokštė	Valdymo sistema TFT spalvinis LCD
	Dydis 24,5"W (62 cm)
	Vaizdo taškų dydis 0,283 mm (H) x 0,280 mm (V)
	Ryškumas	400 cd/m ^2 (jprastas)
	Kontrastas 1000:1
	Regimasis kampas 170° (H) 160° (V) (CR=10)
	Atsako trukmė 1 ms (G–G)
	Plokštės tipas TN
	Horizontalusis dažnis	HDMI: 30–90 KHzDP: 67–255 KHz
	Vertikalusis dažnis	HDMI: 24–60 HzDP: 30–240 Hz
Ekrano spalvos 16,7 milijonų
Taškų dažnis HDMI: 148,5 MHz, DP: 556,8 MHz
Didžiausia skiriamoji geba 1920 x 1080 esant 240 Hz
Funkcija Plug & Play VESA DDCCI / DDC2B
Energijos vartojimo efektyvumo klasė B
* Energijos sąnaudos per metus		38 (kWh) (HDMI įvesties modeliui)
Energijos sąnaudos(esant 200 nitų)	Jjungimo režimu 23 W (jprastos)
	Miego režimu	0,46 W (jprastos)
	Išjungimo režimu	0,43 W (jprastos)
Įvesties jungtis		HDMI 19 kontaktųDP 20 kontaktų
Vaizdo įvesties signalas		HDMIDP
Didžiausias ekrano dydis		Horizontaliai: 543,744 mmVertikaliai: 302,616 mm
Maitinimo šaltinis:		100–240 V, 50 / 60 Hz
Aplinkos sąlygos		Naudojimo temperatūra: 0–40 °CSaugojimo temperatūra: -20–60 °CNaudojimo drėgmė: 20–85 %
Matmenys		557,89 (P) x 390,87 ~ 505,87 (A) x 268,31 (G) mm
Svoris (grynasis)		6,2 kg (grynasis)
Mechanizmų techniniai duomenys		Pakreipimas: nuo -5° iki +21° (tik aukščiausiame pakėlimo taške galima pakreipti 21 laipsnių kampu)Pasukimas: nuo -45° iki +45°Aukščio reguliavimas: nuo 0 iki 115 mmSukimosi ašis: nuo -90° iki +90°Nuimamas stovas: Nėra
Išoriniai valdikliai	Jungiklis / mygtukai	Maitinimo mygtukas |vestisSpartusis klavišas 1 5 navigacijos mygtukasSpartusis klavišas 2
	Funkcijos	Kontrastas ODRyškumas Greitojo mygtuko priskyrimas6 ašių spalva Platusis režimas (Visas / aspektas)Spalvinė temperatūra LED maitinimo lemutėMėlyna šviesa Gilus miegasGreitojo paleidimo režimas ULMB (tik DP)Gama nVidia 3D Light Boost„Adaptive contrast“ USB jkrovimas išjungus maitinimą„Dark boost“Kalba sRGB Ekrano rodinio skirtasis laikasGrynis Ivesties signalo pasirinkimasAtnaujinimo dažnis Ekrano informacijaSkaidrumas AlkurtiTaikiklis Išeiti
Visi techniniai duomenys gali būti keičiami iš anksto nepranešus.

„Acer“ gaminių vadovus ir kitus dokumentus rasite oficialioje „Acer“ palaikymo svetainėje.
*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
