Predator XB252Q - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Márka	Acer
Modell	Predator XB252Q
Képernyő mérete	24,5 hüvelyk (62 cm)
Maximális felbontás	1920 x 1080 @ 240 Hz
Válaszidő	1 ms (szürkétől szürkéig)
Panel technológia	TN
Fényerő	400 cd/m² (tipikus)
Kontrasztarány	1000:1
Látószög (vízszintes/függőleges)	170° / 160° (CR=10)
Frissítési frekvencia (DisplayPort)	30 - 240 Hz
Bemeneti csatlakozók	HDMI, DisplayPort
Tápellátás	100-240 V, 50/60 Hz
Fogyasztás (készenléti mód)	0,46 W (tipikus)
Méretek (Szé x Ma x Mé)	557,89 x 390,87-505,87 x 268,31 mm
Nettó tömeg	6,2 kg
Ergonomikus beállítások	Döntés (-5° - +21°), magasság (0-115 mm), elforgatás (-90° - +90°), forgatás (-45° - +45°)
Speciális funkciók	ULMB (Ultra Low Motion Blur), Nvidia 3D Light Boost, Dark Boost, célkereszt
Kompatibilitás	VESA DDC-CI/DDC2B, Plug-and-Play
Karbantartás és tisztítás	Puha ruhával és oldószermentes oldattal tisztítani; ne használjon ammóniát vagy alkoholt
Biztonság	Ne tegye ki víznek vagy nedvességnek; ne nyissa ki a házat
Javíthatóság	Hívjon felhatalmazott szakembert; ne próbálja meg saját maga javítani

Gyakran ismételt kérdések - Predator XB252Q ACER

Hogyan tisztítsam a Predator XB252Q képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítóoldatot egy puha ruhára, és óvatosan törölje le a képernyőt. Soha ne használjon ammóniát vagy alkoholt tartalmazó termékeket, és soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra.

Mi a támogatott maximális felbontás?

A maximális felbontás 1920 x 1080 240 Hz-en DisplayPorton keresztül. HDMI-n a maximális frekvencia 60 Hz.

Hogyan állítsam be a monitor magasságát?

A Predator XB252Q magasságállítással rendelkezik 0-115 mm között. Fogja meg a képernyő felső részét, és függőleges nyomást gyakorolva állítsa be.

Milyen kábelek tartozékok a monitorhoz?

A monitor általában egy tápkábellel és egy DisplayPort vagy HDMI kábellel érkezik, régiónként változó. Opcionálisan audio kábel is járhat. Ellenőrizze a csomagolást.

Hogyan aktiváljam az ULMB (Ultra Low Motion Blur) funkciót?

Nyomja meg a navigációs gombot az OSD menü megnyitásához. Navigáljon a ULMB opcióhoz (csak DisplayPort bemeneten érhető el), és aktiválja. Vegye figyelembe, hogy az ULMB csökkenti a képernyő fényerejét.

Mit tegyek, ha a képernyő bekapcsolás után fekete marad?

Ellenőrizze, hogy a tápkábel megfelelően csatlakoztatva van-e, és hogy a tápellátás jelzőfény világít-e. Győződjön meg arról, hogy a bemeneti forrás (HDMI vagy DP) megfelelően van kiválasztva a Bemenet gombbal. Ha lehetséges, tesztelje más kábellel vagy forrással.

A monitor kompatibilis a VESA szabvánnyal?

Igen, a Predator XB252Q kompatibilis a VESA szabvánnyal. Az állvány rögzített (nem eltávolítható). Ha csuklós kart szeretne használni, el kell távolítania az eredeti talpat (a telepítési útmutatóban talál utasításokat).

Hogyan férhetek hozzá az OSD menühöz, és mik a főbb opciók?

Nyomja meg a navigációs/OK gombot a menü megnyitásához. Használja a nyílgombokat a navigációhoz. A lehetőségek közé tartozik: fényerő, kontraszt, hangerő, színhőmérséklet, kép mód, ULMB, célkereszt, és több.

Mennyi az energiafogyasztás készenléti módban?

Készenléti módban a monitor körülbelül 0,46 W-ot fogyaszt (tipikus). Normál üzemmódban 200 nit fényerőnél a fogyasztás 23 W (tipikus).

Támogatja a monitor az USB töltést készenléti módban?

Igen, rendelkezik egy USB töltés kikapcsolt állapotban kapcsolóval a hátoldalon, amellyel engedélyezheti vagy letilthatja az USB-eszközök töltését még akkor is, ha a monitor ki van kapcsolva.

HASZNÁLATI ÚTMUTATÓ Predator XB252Q ACER

Acer LCD monitor – Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
5. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÓN VAGY A TARTÓN.

6. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

7. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.

8. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
9. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
10. Az LCD monitort -20 és +60 °C közötti hömérsékletű helyiségben tárolja. Az e tartományon kívüli hömérsékletek károsíthatják az LCD monitort.

11. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

12. A monitor és a számítógép közötti kábel kikopott vagy megsérült.

13. Az LCD monitorra folyadék ömlött vagy a monitort eső érte.
14. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitor talpát a csomagból és helyezze azt egy sík, stabil felületre.
2. Vegye ki a monitort a csomagolásából.

3. Csatlakoztassa a monitortartó kart a talphoz.

4. Győződjön meg róla, hogy a talp és a monitortartó kar megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)

5. A csavar elforgatásával rögzítse a talpat a monitortartó karhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

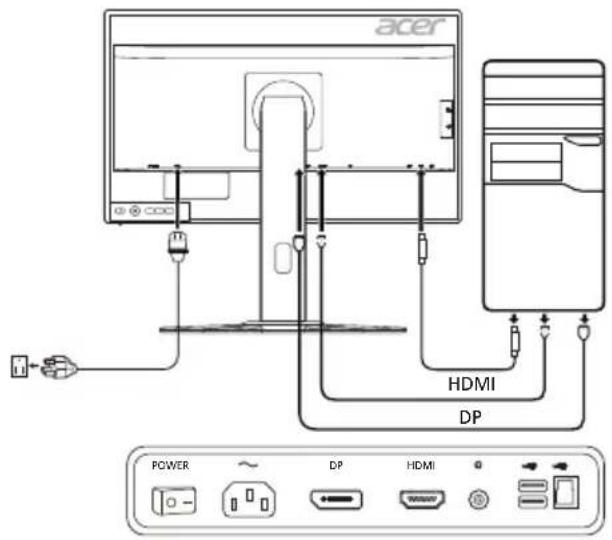

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 HDMI-kábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

2-2 DP-kábel csatlakoztatása (alapértelmezett bemenet)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

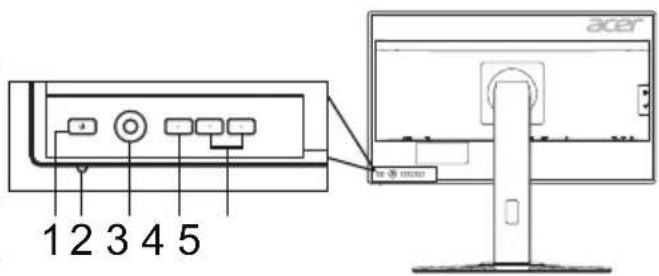

Külső kezelőszervek

Szám Elem Leírás
1, 2	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény a bekapcsolt állapotot jelzi.A borostyánsárga fény a készenléti/energiatakarékos módot jelzi.
3	Navigációs/OK gomb	Nyomja meg az OSD menü aktiválásához, majd használja vezérlögombként a kívánt funkció kijelölésére. Nyomja meg újra a kijelölt elem kiválasztásához.
4 Bemenet gomb		A bemeneti források közti váltásra szolgál.
5 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktiválására.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányely, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányely, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányely és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányely alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MÜSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Méret 24,5"W (62 cm)
	Képpontméret 0,283 mm	(vízszintes) x 0,280 mm (függőleges)
	Fényerő	400 cd/m2(jellemző)
	Kontraszt 1000:1
	Betekintési szög	170° (vízszintes) 160° (függőleges) (CR=10)
	Válaszidő 1 ms (G-G)
	Panellípus TN
	Vízszintes frekvencia	HDMI: 30 - 90 KHzDP: 67 - 255 KHz
	Függőleges frekvencia	HDMI: 24 - 60 HzDP: 30 - 240 Hz
Megjeleníthető színek 16,7 millió
Videoórajel HDMI: 148,5 MHz DP: 556,8 MHz
Maximális felbontás 1920 x 1080 240 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás B
*Éves energiafogyasztás		38 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 23 W(jellemző)
	Alvó állapot	0,46 W (jellemző)
	Kikapcsolt állapot	0,43 W (jellemző)
Bemeneti csatlakozó		HDMI, 19 tűsDP, 20 tűs
Bemeneti videojel		HDMIDP
Maximális képernyöméret		Vízszintesen: 543,744 mmFüggőlegesen: 302,616 mm
Áramforrás 100 - 240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Működési hőmérséklet: 0 - 40 °CTárolás hőmérséklet: -20 - 60 °CMűködési páratartalom: 20 - 85%
Méretek		557,89 (szé) × 390,87 ~ 505,87 (ma) × 268,31 (mé) mm
Tömeg (nettó)		6,2 kg (nettó)
Mechanikai jellemzők		Dólés: -5° és + 21° között (Csak a készülék legmagasabb pontján mérhető 21 fokos dölésszög)Elfordulás: -45° és +45° közöttMagasságbeállítás: 0 - 115 mmElfordítható: -90° és +90° közöttLevehető talp: Nem
Külső kezelőszervek	Kapcsoló/gombok	BekapcsológombBemenet1. gyorsgomb5 Navigációs gomb2. gyorsgomb
	Funkciók	Kontraszt ODFényerő Gyorsgomb kiosztása6 tengelyes színSzéles mód (teljes/arány)SzínhőmérsékletTápellátásjelző LEDKék fényMélyalvásGyorsindlítás módULMB (csak DP esetén)Gamma nVidia 3D Light BoostAdaptive contrast USB-töltés kikapcsolt állapotbanDark boost NyelvsRGB OSD időkorlátjaSzínlelítettségBemeneti jel kiválasztásaFrissítési gyakoriság KijelzőinformációkÁtlátszóság NullázásCélzópont Kilépés
A műszaki adatok értesítés nélkül változhalnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.
*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
