BRUKSANVISNING Predator XB252Q ACER

Snabbguide till LCD-skärm från Acer (QSG)

Viktiga säkerhetsanvisningar

Läs igenom följande anvisningar noga.

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.

2. Stäng av LCD-skärmen och dra ur nätsladden.

3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET.
   • ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.

5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.

6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.

7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.

10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:

11. Om signalkabeln mellan skärm och dator är nött eller skadad.

12. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmens basdel ur förpackningen och ställ den på ett stabilt och jämnt underlag.
2. Ta ut skärmen ur förpackningen.

3. Montera monitorarmen vid basen.

4. Se till att basen är fastläst på monitorarmen. (endast utvalda modeller)

5. Fäst basen vid monitorarmen genom att skruva på skruven med lämpligt verktyg eller mynt. (endast utvalda modeller)

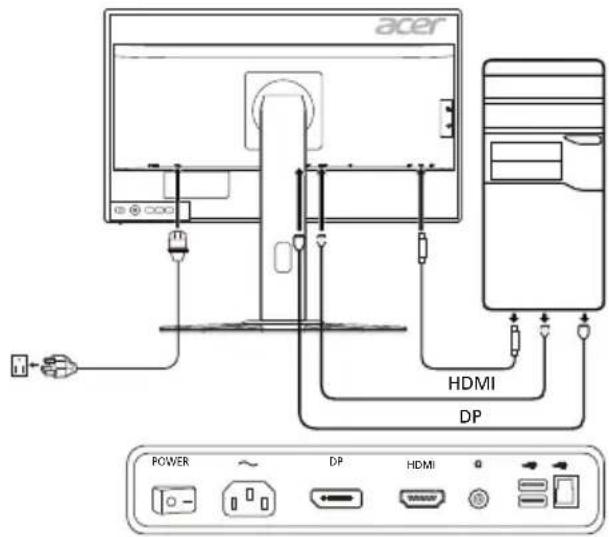

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln

a. Se till att både skärmen och datorn är avstängda.
b. Anslut HDMI-kabeln till datorn.

2-2 Anslut DP-kabeln (standardingång)

a. Se till att både skärmen och datorn är avstängda.
b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (Valfritt)

2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.

3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
4. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF).

acer HDMI DP POWER ~ DP HDMI

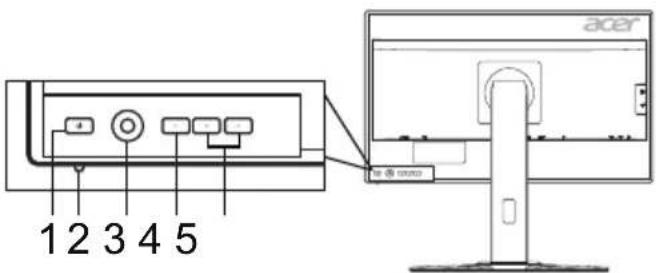

Externa kontroller

1, 2 Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/ strömsparläge.
3 Navigerings-/OK-knapp	Tryck för att aktivera OSD- menyn, använd den sedan som riktningstangent för att markera önskad funktion. Tryck ner den igen för att ange ett val.
4 Indataknapp	Tryck för att växla mellan indatakällor.
5 Snabbtangent 1, 2	Tryck för att aktivera användardefinierad snabbtangentsfunktion.

1 2 3 4 5 acer

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och funnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller placera om mottagarantennen.
• Öka avständet mellan enheten och mottagaren.
• Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Hantering av uttjänt utrustning för privathushåll i EU

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFICATION

LCD-skärm	Teknik TFT LCD-färgskärm
	Storlek 24,5"W (62 cm)
	Pixelavstånd 0,283 mm (H) × 0,280 mm (V)
	Ljustyrka	400 cd/m2(typiskt)
	Kontrast 1000:1
	Betraktningsvinkel 170° (H) 160° (V) (CR=10)
	Responstid 1 ms (G til G)
	Paneltyp TN
	H-frekvens	HDMI: 30-90 KHzDP: 67-255 KHz
	V-frekvens	HDMI: 24-60 HzDP: 30-240 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens HDMI: 148,5 MHz DP: 556,8 MHz
Högsta upplösning 1920 x 1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Energieffektivitetsklass B
*Årlig energiförbrukning 38 (kWh) (för modeller med HDMI-ingång)
Energiförbrukning (vid 200 cd/m2)	På-läge	23 W (typiskt)
	Viloläge	0,46 W (typiskt)
	Av-läge	0,43 W (typiskt)
Ingångskontakt		HDMI 19-stiftsDP 20 stift
Videosignalsingång		HDMIDP
Största skärmstorlek		Horisontellt: 543,744 mmVertikalt: 302,616 mm
Strömkälla		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°CTemperatur vid förvaring: -20° till 60°CFuktighet vid drift: 20 % till 85 %
Mätt		557,89 (B) × 390,87 ~ 505,87 (H) × 268,31 (D) mm
Vikt (netto)		6,2 kg (netto)
Mekaniska specifikationer		Lutning: -5° till +21° (endast vid elevationsvinkelns högsta punkt kan en bakåtlutning på 21 grader uppnäs)Vridning: -45° till +45°Höjdjustering: 0 mm till 115 mmPivotering: -90° till +90°Avtagbart fotstativ: Nej
Externa kontroller	Reglage/knappar	Strömknapp IndataSnabb tangent 1 5 navigeringstangentSnabb tangent 2
	Funktioner	Kontrast ODLjustyrka Tilldelning av kortkommando6-axlad färg Vidvinkelsläge (Full/förhällande)Färgtemperatur Ström-LEDBlätt ljus VilaSnabb startsläge ULMB (endast DP)Gamma nVidia 3D Light BoostAdaptive contrast USB-laddning utan strömDark boost SpråksRGB OSD-timeoutFärgmättnad Val av ingängssignalUppdateringsfrekvensnr SkärminformationTransparens ÄterställSiktningspunkt Avsluta
Alla specifikationer kan ändras utan föregående meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.
*Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
