ПОСІБНИК КОРИСТУВАЧА MM WS13-125SXEK RYOBI

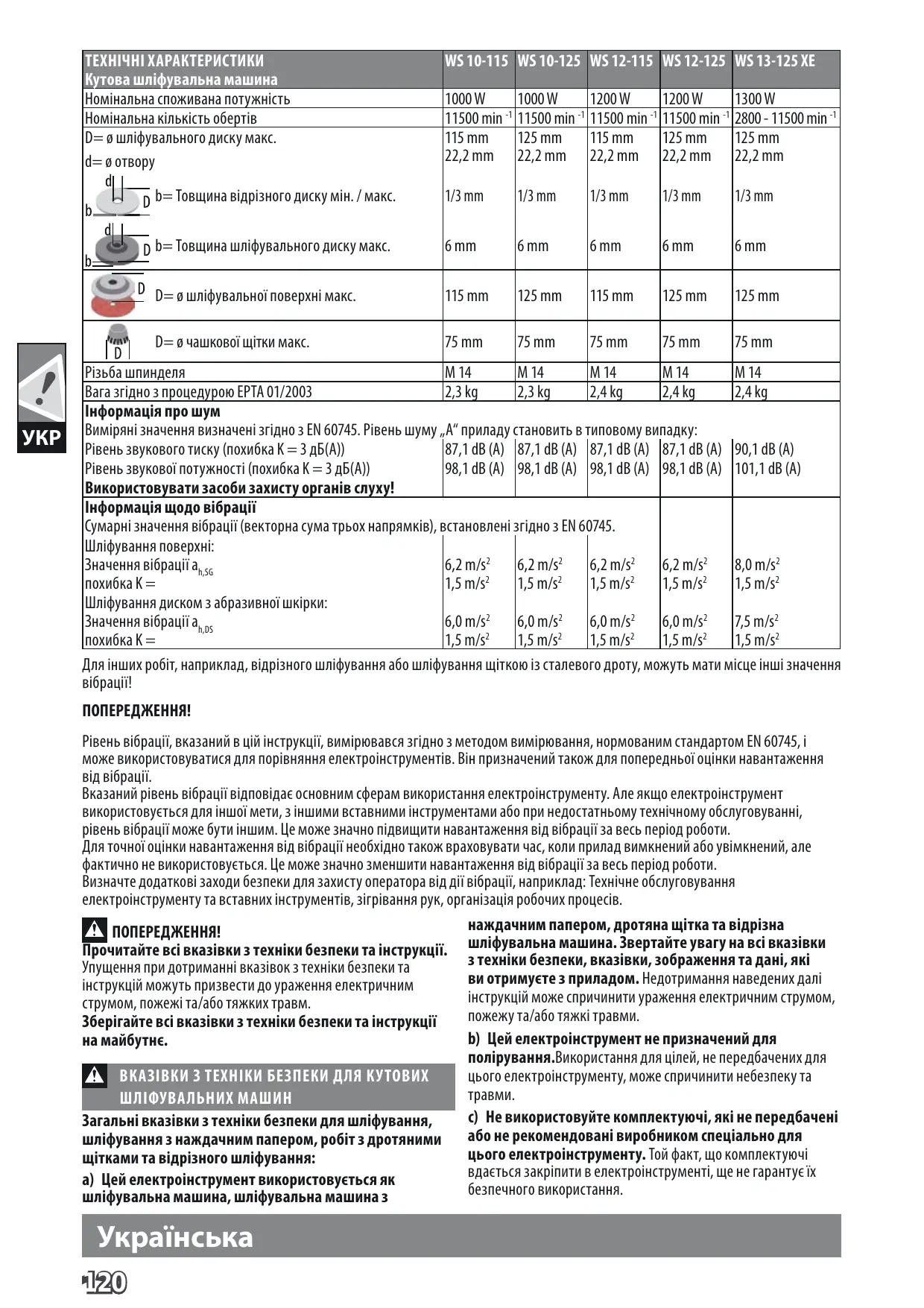

Mak ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Кутова шліфувальна машина Номінальна споживана потужність Номінальна кількість обертів D= ø шліфувального диску макс. d= ø отвору

WS 10-115 WS 10-125 WS 12-115 WS 12-125 WS 13-125 XE 1000 W 1000 W 1200 W 1200 W 1300 W 11500 min -1 11500 min -1 11500 min -1 11500 min -1 2800 - 11500 min -1 115 mm 125 mm 115 mm 125 mm 125 mm 22,2 mm 22,2 mm 22,2 mm 22,2 mm 22,2 mm b= Товщина відрізного диску мін. / макс. 1/3 mm 1/3 mm 1/3 mm 1/3 mm 1/3 mm b= Товщина шліфувального диску макс. 6 mm 6 mm 6 mm 6 mm 6 mm D= ø шліфувальної поверхні макс. 115 mm 125 mm 115 mm 125 mm 125 mm D= ø чашкової щітки макс. 75 mm 75 mm 75 mm 75 mm 75 mm Різьба шпинделя M 14 M 14 M 14 M 14 M 14 Вага згідно з процедурою EPTA 01/2003 2,3 kg 2,3 kg 2,4 kg 2,4 kg 2,4 kg Інформація про шум Виміряні значення визначені згідно з EN 60745. Рівень шуму „А“ приладу становить в типовому випадку: Рівень звукового тиску (похибка K = 3 дБ(A)) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) 90,1 dB (A) Рівень звукової потужності (похибка K = 3 дБ(A)) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) 101,1 dB (A) Використовувати засоби захисту органів слуху! Інформація щодо вібрації Сумарні значення вібрації (векторна сума трьох напрямків), встановлені згідно з EN 60745. Шліфування поверхні: Значення вібрації ah,SG 6,2 m/s2 6,2 m/s2 6,2 m/s2 6,2 m/s2 8,0 m/s2

похибка K = 1,5 m/s 1,5 m/s 1,5 m/s 1,5 m/s 1,5 m/s2 Шліфування диском з абразивної шкірки: 6,0 m/s2 6,0 m/s2 6,0 m/s2 6,0 m/s2 7,5 m/s2 Значення вібрації ah,DS похибка K = 1,5 m/s2 1,5 m/s2 1,5 m/s2 1,5 m/s2 1,5 m/s2 Для інших робіт, наприклад, відрізного шліфування або шліфування щіткою із сталевого дроту, можуть мати місце інші значення ПОПЕРЕДЖЕННЯ! Рівень вібрації, вказаний в цій інструкції, вимірювався згідно з методом вимірювання, нормованим стандартом EN 60745, і може використовуватися для порівняння електроінструментів. Він призначений також для попередньої оцінки навантаження від вібрації. Вказаний рівень вібрації відповідає основним сферам використання електроінструменту. Але якщо електроінструмент використовується для іншої мети, з іншими вставними інструментами або при недостатньому технічному обслуговуванні, рівень вібрації може бути іншим. Це може значно підвищити навантаження від вібрації за весь період роботи. Для точної оцінки навантаження від вібрації необхідно також враховувати час, коли прилад вимкнений або увімкнений, але фактично не використовується. Це може значно зменшити навантаження від вібрації за весь період роботи. Визначте додаткові заходи безпеки для захисту оператора від дії вібрації, наприклад: Технічне обслуговування електроінструменту та вставних інструментів, зігрівання рук, організація робочих процесів. наждачним папером, дротяна щітка та відрізна ПОПЕРЕДЖЕННЯ! шліфувальна машина. Звертайте увагу на всі вказівки Прочитайте всі вказівки з техніки безпеки та інструкції.

вказівки, зображення та дані, які Упущення при дотриманні вказівок з техніки безпеки та

Недотримання наведених далі інструкцій можуть призвести до ураження електричним

електричним струмом, струмом, пожежі та/або тяжких травм.

Зберігайте всі вказівки з техніки безпеки та інструкції b) Цей електроінструмент не призначений для на майбутнє. полірування.Використання для цілей, не передбачених для цього електроінструменту, може спричинити небезпеку та ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ КУТОВИХ ШЛІФУВАЛЬНИХ МАШИН c) Не використовуйте комплектуючі, які не передбачені Загальні вказівки з техніки безпеки для шліфування, не рекомендовані виробником спеціально для шліфування з наждачним папером, робіт з дротяними електроінструменту. Той факт, що комплектуючі щітками та відрізного шліфування: закріпити в електроінструменті, ще не гарантує їх a) Цей електроінструмент використовується як використання. шліфувальна машина, шліфувальна машина з

d) Допустима кількість обертів вставного інструменту має бути не меншою, ніж максимальна кількість обертів, вказана на електроінструменті. Комплектуючі, що обертаються швидше, ніж дозволено, можуть зламатися і e) Зовнішній діаметр та товщина вставного інструмента повинні відповідати даним вашого електроінструмента. Неправильний розмір вставних інструментів може бути причиною того, що вони недостатньо закриті захисними пристроями або їх важко контролювати. f) Вставні інструменти з нарізною вставкою повинні точно підходити до різьби шліфувального шпинделя машини. У вставних інструментів, що монтуються за допомогою фланців, діаметр отвору вставного інструмента має підходити до кріпильного фланця. Вставні інструменти, які не точно кріпляться на вставному інструменті, обертаються не рівномірно, сильно вібрують і можуть привести до втрати контролю. g) Не використовувати пошкоджені вставні інструменти. Перед кожним використанням перевіряйте вставні інструменти, наприклад, шліфувальні диски, на наявність сколів та тріщин, шліфувальні тарілчасті диски на наявність тріщин, ознаки зносу або сильного стирання, дротяні щітки на наявність незакріплених або поламаних дротів. Якщо електроінструмент або вставний інструмент впав, перевірте, чи він не пошкоджений, або використовуйте непошкоджений вставний інструмент. Якщо ви перевірили та встановили вставний інструмент, вам та особам, які знаходяться поблизу, необхідно триматися поза зоною дії вставного інструменту, що обертається, і нехай електроінструмент одну хвилину попрацює з максимальною частотою обертів. Пошкоджені вставні інструменти у більшості випадків ламаються під час такого випробування. h) Носити індивідуальні засоби захисту. Залежно від виду робіт користуватися маскою для захисту всього обличчя, засобом для захисту очей або захисними окулярами. Якщо необхідно, одягніть маску для захисту від пилу, засоби захисту органів слуху, захисні рукавиці або спеціальний фартух, який затримує малі частинки від шліфування та часточки матеріалу. Необхідно захищати очі від часточок та деталей, що можуть відлітати під час різних видів застосувань. Фільтруюча захисна маска або маска для захисту від пилу необхідні для фільтрації пилу, що виникає під час роботи. Якщо на органи слуху тривалий час діє гучний шум, це може призвести до втрати слуху.

i) Зверніть увагу, що інші особи мають дотримуватися

безпечної відстані від вашої робочої області. Кожний, хто входить в робочу область, повинен одягти індивідуальні засоби захисту. Частинки заготовки або уламки вставних інструментів можуть відлітати та спричиняти травми навіть за межами безпосередньої робочої області. j) Під час виконання робіт тримайте електроінструмент за ізольовані поверхні рукояток, якщо вставний інструмент може натрапити на приховані електричні лінії або власний мережевий кабель. Контакт з лінією під напругою може призвести до появи напруги в металевих частинах приладу та до ураження електричним струмом. k) Тримайте мережевий кабель подалі від вставних інструментів, які обертаються. Якщо ви втратите контроль над електроінструментом, він може розрізати або захопити мережевий кабель, або ваші руки потраплять під вставний інструмент, який обертається. l) Ніколи не кладіть електроінструмент, доки вставний інструмент не зупиниться повністю. Вставний інструмент, який обертається, може зіткнутися із поверхнею стійки, що може призвести до втрати контролю над електроінструментом. m) Не вмикайте електроінструмент під час перенесення. Через випадкове торкання вставний інструмент, який обертається, може зачепити ваш одяг, а також врізатися в тіло. n) Регулярно чистити вентиляційні отвори електроінструменту. Вентилятор двигуна втягує в корпус пил, велике скупчення металевого пилу може призводити до небезпеки, пов‘язаної з електричними приладами. o) Не користуйтеся електроінструментом поблизу горючих матеріалів. Іскри можуть призвести до займання матеріалів. p) Не використовувати вставні інструменти, які вимагають рідких засобів для охолодження. Використання води або інших рідких охолоджувальних засобів може призвести до ураження електричним струмом. Віддача та відповідні вказівки з техніки безпеки Віддача - це раптова реакція внаслідок затинання або блокування вставного інструменту, який обертається, наприклад, шліфувального диску, шліфувального тарілчастого диску, дротяної щітки та ін. Заклинювання або блокування веде до раптової зупинки вставного інструмента, який обертається. Внаслідок цього неконтрольований електроінструмент отримує прискорення в напрямку, протилежному напрямку обертання вставного інструмента в точці блокування. Коли, наприклад, шліфувальний диск заклинюється або блокується в заготовці, край шліфувального диска, який занурений в заготовку, може зачепитися і зірвати шліфувальний диск або спричинити віддачу. Шліфувальний диск після цього рухається в напрямку до оператора або від нього, залежно від напрямку обертання диска в точці блокування. Шліфувальні диски можуть в цьому випадку також зламатися. Віддача є наслідком неправильного або помилкового використання електроінструмента. Її можна попередити відповідними запобіжними заходами, як описано нижче. a) Міцно тримати електроінструмент, тіло та руки мають бути в такому положенні, при якому вони можуть компенсувати сили віддачі. Завжди використовувати додаткову рукоятку, якщо вона є, щоб в максимальній мірі контролювати сили віддачі або зворотні моменти при розгоні. Користувач може відповідними запобіжними заходами управляти віддачею та зворотними силами. b) Ніколи не наближати руки до вставних інструментів, які обертаються. Вставний інструмент може при віддачі вирватися з рук. c) Триматися за межами ділянки, куди рухається електроінструмент при віддачі. Віддача спрямовує електроінструмент в напрямку, протилежному напрямку руху шліфувального диска в місці блокування. d) Особливо обережно слід працювати на ділянках кутів, гострих кромок та ін. Запобігайте відскакуванню від заготовки та заклинюванню вставних інструментів. Вставний інструмент, який обертається, може заклинюватися на кутах, гострих кромках або при відскоках. Це призводить до втрати контролю та до віддачі.

e) Не використовувати ланцюгове або зубчате пилкове власною вагою. Заготовка повинна мати опору з обох боків, полотно. Такі вставні інструменти часто спричиняють віддачу або поблизу розрізу та на краю. втрату контролю над електроінструментом. f) Будьте особливо обережні при виконанні „кишень“ Особливі вказівки з техніки безпеки для шліфування та в змонтованих стінах або на інших ділянках з поганим оглядом. Занурювальний відрізний диск може спричинити відрізного шліфування: віддачу при різанні газових та водяних трубопроводів або a) Використовувати виключно шліфувальні круги, електричних ліній чи інших об‘єктів. допущені для вашого електроінструмента, та Особливі вказівки з техніки безпеки для шліфування з захисний кожух, передбачений для цих шліфувальних

інструментів. Шліфувальні інструменти, не передбачені для

використовувати шліфувальні диски занадто електроінструмента, не можуть бути в достатній мірі закриті;

вказівки виробника щодо вони небезпечні. шліфувальних Шліфувальні диски, що b) Захисний кожух необхідно надійно закріпити на

шліфувального тарілчастого диску, можуть електроінструменті та для максимальної безпеки

до блокування, регулювати так, щоб відкритою у напрямку оператора

була найменша частина шліфувального інструменту. Захисний кожух допомагає захистити оператора від часточок Особливі вказівки з техніки безпеки для робіт з матеріалу, випадкового торкання до шліфувального дротяними щітками: інструменту, а також від іскор, які можуть запалити одяг. a) Зверніть увагу, що дротяна щітка втрачає частини c) Відрізні диски можна використовувати тільки для дротів навіть в нормальному режимі експлуатації. Не рекомендованих робіт. Наприклад: Ніколи не здійснюйте перевантажуйте дроти, не притискайте щітку занадто шліфування боковою поверхнею відрізного диска. сильно. Частини дротів, що відлітають, можуть легко Відрізні диски призначені для зняття матеріалу кромкою диска. проходити через легкий чи тонкий одяг та/або шкіру. Прикладання сили збоку до цих шліфувальних інструментів може b) Якщо рекомендовано використовувати захисний спричинити їхню поломку. кожух, запобігайте зіткненню захисного кожуха та d) Завжди використовувати непошкоджені затискні дротяної щітки. Тарілчасті та чашкові щітки можуть фланці необхідного розміру та форми для вибраного збільшувати діаметр під впливом притискання та шліфувального диску. Відповідні фланці створюють опору відцентрових сил. для шліфувального диска та знижують небезпеку поломки Додаткові інструкції з техніки безпеки та експлуатації шліфувального диска. Фланці для відрізних дисків можуть відрізнятися від фланців для інших шліфувальних дисків. При шліфуванні металу виникає іскріння. Звертати увагу на те, щоб не створювати небезпеку для інших людей. e) Не використовувати зношені шліфувальні диски від Якщо є небезпека загоряння, на ділянці іскріння не повинні більшого електроінструмента. Шліфувальні диски для великих електроінструментів не розраховані на велику кількість знаходитися горючі матеріали. Не використовувати засоби для обертів менших електроінструментів; вони можуть зламатися. відсмоктування пилу. Уникати потрапляння іскор та пилу від шліфування на тіло. Подальші особливі вказівки з техніки безпеки для Частини тіла не повинні потрапляти в небезпечну область відрізного шліфування: машини, коли вона працює. a) Уникати блокування відрізного диска або занадто Негайно вимкнути прилад, якщо виникає помітна вібрація сильного притискання. Не виконувати занадто глибокі або інші небажані явища. Перевірте машину, щоб встановити розрізи. Перевантаження відрізного диска підвищує ризик утворення внутрішнього напруження та схильності до перекосу При екстремальних умовах використання (наприклад, при або блокування, які в свою чергу призводять до віддачі або чистовому шліфуванні металів опорними тарілками та поломки шліфувального інструменту. шліфувальними дисками з вулканізованою фіброю) всередині b) Уникати ділянок перед та позаду відрізного диска, який кутової шліфувальної машини може утворитися сильне обертається. Якщо ви пересуваєте відрізний диск в заготовці забруднення. За таких умов використання з міркувань безпеки від себе, у випадку віддачі електроінструмент з диском, який необхідно провести ретельне чищення внутрішньої частини обертається, може бути відштовхнутим прямо на вас. від металевих відкладень та обов’язково передвключити c) Якщо відрізний диск заклинюється або ви перериваєте запобіжний вимикач, що діє при появі струму витоку роботу, вимкніть прилад та тримайте його спокійно, доки (FI-вимикач). Після спрацьовування FI-вимикача машину необхідно віддати в ремонт. диск не зупиниться. Ніколи не намагайтеся витягнути відрізний диск з розрізу, доки він обертається, інакше Не можна видаляти стружку або уламки, коли машина працює. може статися віддача. Визначити та усунути причину ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ заклинювання. лише до однофазного змінного струму і напруги d) Не вмикати повторно електроінструмент, доки він

на фірмовій табличці з паспортними знаходиться в заготовці. Відрізний диск має спочатку

підключення також до штепсельних розеток досягти повної кількості обертів, перш ніж обережно

конструкція має клас захисту II. продовжувати різання. Інакше диск може застрягнути, вийти з

та на вологих заготовки або спричинити віддачу.

автоматичним e) Під плити або великі заготовки необхідно ставити

(FI, RCD, опори, щоб зменшити ризик віддачі через заклинювання PRCD).

відрізного диска. Великі заготовки можуть прогинатися під

електричної системи. Майте це на увазі при користуванні нашим приладом. Під‘єднати машину до штепсельної розетки тільки в вимкненому стані. В зв‘язку з небезпекою короткого замикання в вентиляційні отвори не повинні потрапляти металеві предмети. Процеси увімкнення призводять до короткочасного зниження напруги. При несприятливих умовах в мережі це може негативно впливати на інші прилади. При повному опорі в мережі нижче 0,2 Ом порушення функціонування не очікуються. ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ Кутова шліфувальна машина призначена для шліфування та відрізного шліфування металевих, кам‘яних та керамічних матеріалів, а також для шліфування з наждачним папером та робіт з дротяними щітками. Під час робіт з різання використовувати закритий захисний кожух із програми комплектуючих. Дотримуйтесь вказівок виробника комплектуючих. Електроінструмент призначений лише для сухої обробки. ВКАЗІВКИ ЩОДО ЕКСПЛУАТАЦІЇ При використанні шліфувальних інструментів з нарізною вставкою переконайтеся в тому, що різьба достатньо довга для довжини шпинделя. Завжди використовувати та зберігати відрізні та шліфувальні диски відповідно до вказівок виробника. При обдиранні та різанні завжди працювати з захисним Вигнуті шліфувальні диски монтувати так, щоб шліфувальна поверхня закінчувалася не менш ніж на 2 мм під рівнем краю захисного кожуха. Фланцева гайка має бути затягнена перед введенням приладу Завжди користуйтеся додатковою рукояткою. Оброблювану заготовку необхідно міцно закріпити, якщо вона не тримається завдяки власній вазі. Ніколи не вести заготовку рукою до диска. Перед введенням приладу в дію фланцева гайка має бути добре затягненою. Якщо вставний інструмент не затягнений міцно фланцевою гайкою, існує вірогідність того, що вставний інструмент при гальмуванні втратить необхідну силу натягу. При перериванні електроживлення, якщо прилад ще включений, гальмівна функція не працює. ЕЛЕКТРОНІКА WS 13-125 XE: Електроніка підтримує постійну кількість обертів при підвищенні навантаження. При перевантаженні зменшується кількість обертів до зупинки. Електронний плавний пуск для безпечної роботи запобігає при увімкненні різкому розгону машини. обслуговування клієнтів AEG (зверніть увагу на брошуру „Гарантія / адреси сервісних центрів“). У разі необхідності можна запросити креслення з зображенням вузлів машини в перспективному вигляді, для цього потрібно звернутися в ваш відділ обслуговування клієнтів або безпосередньо в Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Німеччина, та вказати тип машини та шестизначний номер на фірмовій табличці з даними машини. УВАГА! ПОПЕРЕДЖЕННЯ! НЕБЕЗПЕЧНО! Уважно прочитайте інструкцію з експлуатації перед введенням приладу в дію. Під час роботи з машиною завжди носити захисні Носити захисні рукавиці! Перед будь-якими роботами на машині витягнути штекер із штепсельної розетки. Не застосовувати силу. Тільки для робіт з відрізання. Тільки для робіт зі шліфування. Комплектуючі - не входять в обсяг постачання, рекомендовані доповнення з програми комплектуючих. Електричні прилади не можна утилізувати з побутовими відходами. Електричні та електронні прилади необхідно збирати окремо та здавати в спеціалізовані підприємства для утилізації, що не шкодить навколишньому середовищу. Зверніться до місцевих органів або до вашого дилера, щоб отримати адреси пунктів вторинної переробки та пунктів прийому. Електроінструмент класу захисту II. Електроінструмент, в якому захист від враження електричним струмом залежить не лише від базової ізоляції, але й від використовуваних додаткових засобів захисту, таких як подвійна ізоляція або посилена ізоляція. Немає пристроїв для підключення захисного з‘єднання. Знак відповідності для UkrSEPRO Знак відповідності для Європи та Азії EurAsian ОБСЛУГОВУВАННЯ Завжди підтримувати чистоту вентиляційних отворів. Якщо лінія з‘єднання електроінструменту з джерелом живлення пошкоджена, її необхідно замінити спеціальним проводом живлення, який можна отримати через організацію сервісного обслуговування. Використовувати комплектуючі та запчастини тільки від AEG. Деталі, заміна яких не описується, замінювати тільки в відділі
