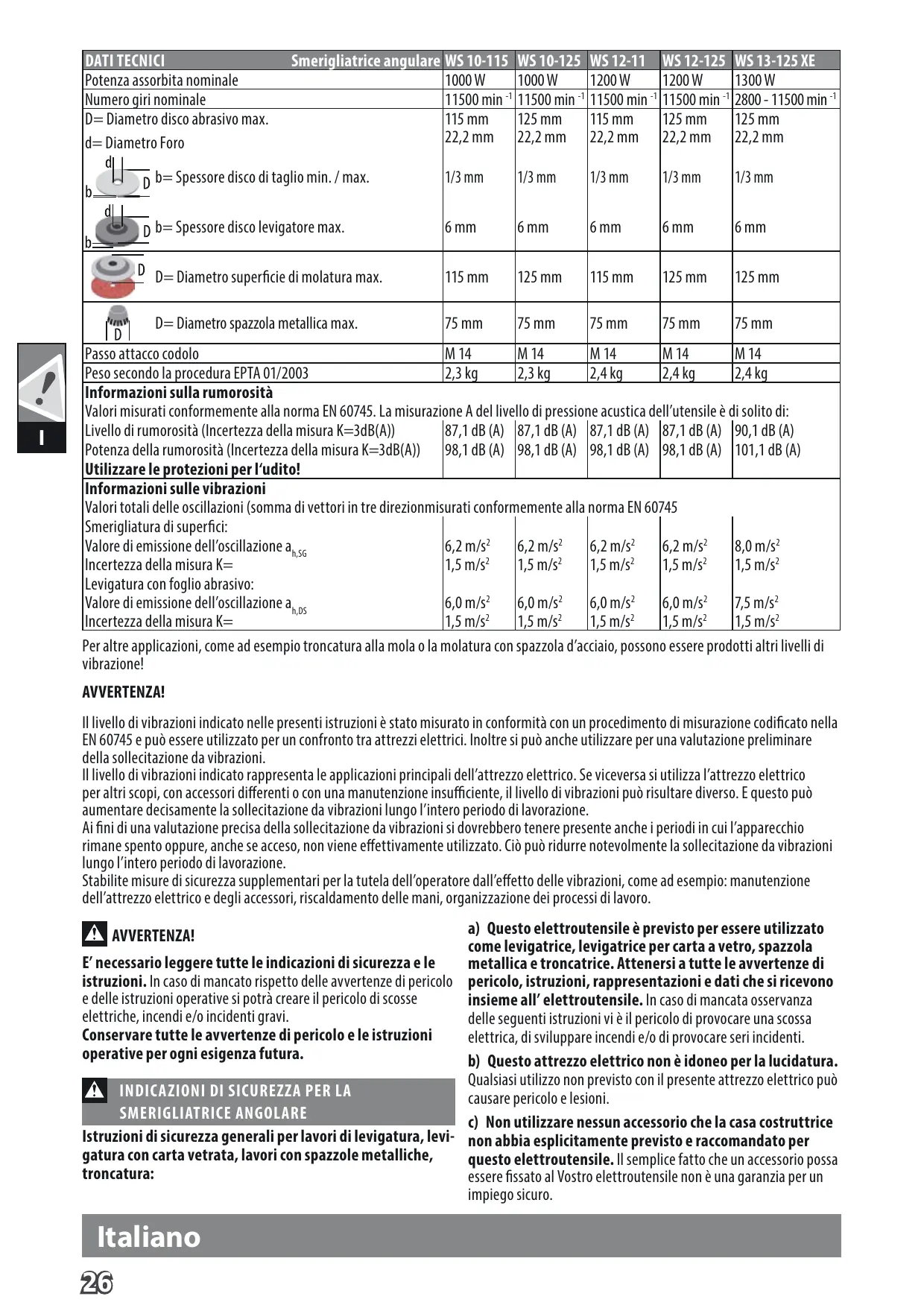

Smerigliatrice angulare WS 10-115 WS 10-125 WS 12-11 WS 12-125 WS 13-125 XE 1000 W 1000 W 1200 W 1200 W 1300 W 11500 min -1 11500 min -1 11500 min -1 11500 min -1 2800 - 11500 min -1 115 mm 125 mm 115 mm 125 mm 125 mm 22,2 mm 22,2 mm 22,2 mm 22,2 mm 22,2 mm b= Spessore disco di taglio min. / max. 1/3 mm 1/3 mm 1/3 mm 1/3 mm 1/3 mm b= Spessore disco levigatore max. 6 mm 6 mm 6 mm 6 mm 6 mm D= Diametro superficie di molatura max. 115 mm 125 mm 115 mm 125 mm 125 mm D= Diametro spazzola metallica max. 75 mm 75 mm 75 mm 75 mm 75 mm Passo attacco codolo M 14 M 14 M 14 M 14 M 14 Peso secondo la procedura EPTA 01/2003 2,3 kg 2,3 kg 2,4 kg 2,4 kg 2,4 kg Informazioni sulla rumorosità Valori misurati conformemente alla norma EN 60745. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità (Incertezza della misura K=3dB(A)) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) 90,1 dB (A) Potenza della rumorosità (Incertezza della misura K=3dB(A)) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) 101,1 dB (A) Utilizzare le protezioni per l‘udito! Informazioni sulle vibrazioni Valori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformemente alla norma EN 60745 Smerigliatura di superfici: Valore di emissione dell’oscillazione ah,SG 6,2 m/s2 6,2 m/s2 6,2 m/s2 6,2 m/s2 8,0 m/s2

Incertezza della misura K= 1,5 m/s 1,5 m/s 1,5 m/s 1,5 m/s 1,5 m/s2 Levigatura con foglio abrasivo: 6,0 m/s2 6,0 m/s2 6,0 m/s2 6,0 m/s2 7,5 m/s2 Valore di emissione dell’oscillazione ah,DS Incertezza della misura K= 1,5 m/s2 1,5 m/s2 1,5 m/s2 1,5 m/s2 1,5 m/s2 Per altre applicazioni, come ad esempio troncatura alla mola o la molatura con spazzola d’acciaio, possono essere prodotti altri livelli di vibrazione! AVVERTENZA! Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codificato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo elettrico per altri scopi, con accessori differenti o con una manutenzione insufficiente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Ai fini di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l’apparecchio rimane spento oppure, anche se acceso, non viene effettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’effetto delle vibrazioni, come ad esempio: manutenzione dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro. a) Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola E’ necessario leggere tutte le indicazioni di sicurezza e le metallica e troncatrice. Attenersi a tutte le avvertenze di istruzioni. In caso di mancato rispetto delle avvertenze di pericolo pericolo, istruzioni, rappresentazioni e dati che si ricevono e delle istruzioni operative si potrà creare il pericolo di scosse insieme all’ elettroutensile. In caso di mancata osservanza elettriche, incendi e/o incidenti gravi. delle seguenti istruzioni vi è il pericolo di provocare una scossa Conservare tutte le avvertenze di pericolo e le istruzioni elettrica, di sviluppare incendi e/o di provocare seri incidenti. operative per ogni esigenza futura. b) Questo attrezzo elettrico non è idoneo per la lucidatura. Qualsiasi utilizzo non previsto con il presente attrezzo elettrico può

INDICAZIONI DI SICUREZZA PER LA

causare pericolo e lesioni. SMERIGLIATRICE ANGOLARE c) Non utilizzare nessun accessorio che la casa costruttrice Istruzioni di sicurezza generali per lavori di levigatura, levi- non abbia esplicitamente previsto e raccomandato per gatura con carta vetrata, lavori con spazzole metalliche, questo elettroutensile. Il semplice fatto che un accessorio possa troncatura: essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. AVVERTENZA! Italiano

d) Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. e) Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sufficienza. f) Le filettature degli accessori devono coincidere con la filettatura del mandrino portamola. Sugli accessori con fissaggio a flangia il foro per il mandrino di montaggio deve coincidere con il diametro della flangia di fissaggio. Accessori non adatti al mandrino di fissaggio del dispositivo si muoveranno in maniera eccentrica, vibreranno eccessivamente e potranno comportare la perdita del controllo sull‘utensile. g) Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l’elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova. h) Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito.

i) Avere cura di evitare che altre persone possano avvicinarsi

alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. j) Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l’elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. L’eventuale contatto dell’utensile da taglio con un cavo sotto tensione potrebbe mettere sotto tensione le parti metalliche dell’apparecchio e provocare una folgorazione. k) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione. l) Non depositare mai l’utensile elettrico, prima che questo non si sia fermato completamente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. m) Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. n) Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. o) Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. p) Non utilizzare mai accessori che richiedano refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è l’improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come può essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l’operatore non è più in grado di controllare l’elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposta a quella della rotazione del portautensili o dell’accessorio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a) Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supplementare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. b) Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. c) Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell’elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco. Italiano

l’elettroutensile e tenerlo fermo fino a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. d) Mai rimettere l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure Particolari avvertenze di pericolo per operazioni di leviga- provochi un contraccolpo. e) Dotare di un supporto adatto pannelli oppure pezzi in lavotura e di troncatura razione di dimensioni maggiori in modo da ridurre il rischio di a) Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l’elettroutensile in dotazione e un contraccolpo dovuto ad un disco abrasivo da taglio diritto sempre in combinazione con la cuffia di protezione prevista che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori per ogni utensile abrasivo. Utensili abrasivi che non sono previsti possono piegarsi sotto l’effetto del proprio peso. Provvedere a munire per l’elettroutensile non possono essere sufficientemente schermati il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quelle del bordo. e sono insicuri. f) Operare con particolare cautela in presenza di “tagli ciechi” b) Utilizzare sempre la cuffia di protezione prevista per il in pareti esistenti o altre zone non ispezionabili. Il disco abrasivo tipo di utensile abrasivo utilizzato. La cuffia di protezione da taglio diritto che inizia il taglio sul materiale può provocare un deve essere applicata con sicurezza all’elettroutensile e contraccolpo se dovesse arrivare a troncare condutture del gas o regolata in modo tale da poter garantire il massimo posdell’acqua, linee elettriche oppure oggetti di altro tipo. sibile di sicurezza, cioè, che la parte dell’utensile abrasivo Avvertenze di pericolo specifiche per lavori di levigatura che senza protezione indica verso l’operatore deve essere ridotta al minimo possibile. La cuffia di protezione ha il compito con carta vetro: di proteggere l’operatore da frammenti e da contatti accidentali con a) Non utilizzare mai fogli abrasivi troppo grandi ma attenersi alle indicazioni del rispettivo produttore relative l’utensile abrasivo. alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero c) Utensili abrasivi possono essere utilizzati esclusivamente sporgere oltre il platorello possono provocare incidenti oppure per le possibilità applicative esplicitamente raccomandate. blocchi, strappi dei fogli abrasivi oppure contraccolpi. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da Avvertenze di pericolo specifiche per lavori con spazzole taglio diritto sono previste per l’asportazione di materiale con il bordo metalliche: del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è a) Tenere presente che le spazzole di fili metallici perdono il pericolo di romperli. d) Per la mola abrasiva selezionata, utilizzare sempre flange frammenti di filo di metallo anche durante un uso normale. Non sovraccaricare i fili metallici esercitando una eccessiva di serraggio che siano in perfetto stato e che siano della pressione. I frammenti di fili metallici eiettati potrebbero facilcorretta dimensione e forma. Flange adatte hanno una funzione mente penetrare attraverso abbigliamento leggero e/o la pelle. di corretto supporto della mola abrasiva riducendo il più possibile il b) Impiegando una cuffia di protezione si impedisce che pericolo di una rottura della mola abrasiva. È possibile che vi sia una la cuffia di protezione e la spazzola metallica possano differenza tra flange per mole abrasive da taglio diritto e flange per toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza mole abrasive di altro tipo. possono essere aumentati attraverso forze di pressione e tramite e) Non utilizzare mai mole abrasive usurate previste per l’azione di forze centrifugali. elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di Ulteriori avvisi di sicurezza e di lavoro elettroutensili più piccoli e possono rompersi. Smerigliando metalli si producono scintille. Attenzione a non mettere in pericolo l’incolumità di persone. Per via del pericolo Ulteriori avvertenze di pericolo specifiche per lavori di di incendio, nessun tipo di materiale infiammabile può trovarsi troncatura nelle vicinanze (potenziale raggio delle scintille). Non utilizzare a) Evite que se bloquee el disco tronzador y una presión de aspirapolveri. aplicación excesiva. No intente realizar cortes demasiado profundos. Sottoponendo la mola da taglio diritto a carico eccessivo Evitare che le scintille o la polvere prodotta durante la smerigliase ne aumenta la sollecitazione e la si rende maggiormente soggetta tura entrino in contatto con il corpo. ad angolature improprie o a blocchi venendo così a creare il pericolo di Non entrare nel raggio d‘azione dell‘utensile mentre è in funzione. Disinserire immediatamente la macchina in caso che si verificano contraccolpo oppure di rottura dell’utensile abrasivo. delle forti oscillazioni oppure se si riscontrano altri difetti. Contb) Evitare di avvicinarsi alla zona anteriore o posteriore rollare la macchina per cercare di identificarne le cause. al disco abrasivo da taglio in rotazione. Quando l’operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione In condizioni di utilizzo estreme (ad es. nella rettifica liscia di metalli con il piatto di appoggio e dischi smerigliatori in fibra opposta a quella della propria persona, può capitare che in caso di vulcanizzata) si può accumulare molta sporcizia all’interno della un contraccolpo il disco in rotazione faccia rimbalzare con violenza smerigliatrice angolare. Con simili condizioni di utilizzo, per l’elettroutensile verso l’operatore. motivi di sicurezza, è necessaria una pulizia a fondo all’interno per c) Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere eliminare i depositi di metallo ed è assolutamente indispensabile d) Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. e) Non utilizzare una lama a catena oppure dentata. Utensili di questo tipo causano spesso contraccolpi oppure comportano la perdita del controllo sull’utensile elettrico.

inserire un interruttore di sicurezza per corrente di guasto a monte. ELETTRONICA Quando scatta l’interruttore di sicurezza la macchina va spedita WS 13-125 XE: L‘elettronica mantiene constante la velocità alla riparazione. all‘aumentare del carico. In caso di sovraccarico il numero di giri verrà ridotto fino all‘arresto. Non rimuovere trucioli o schegge mentre l‘utensile è in funzione. Avviamento elettronico graduale, non brusco, per garantire una

COLLEGAMENTO ALLA RETE

presa più sicura Connettere solo corrente alternata mono fase e solo al sistema MANUTENZIONE di voltaggio indicato sulla piastra. E‘ possibile anche connettere la presa senza un contatto di messa a terra così come prevede lo Tener sempre ben pulite le fessure di ventilazione dell‘apparecchio. schema conforme alla norme di sicurezza di classe II. In caso di danneggiamento del cavo di alimentazione dell‘utensile Gli apparecchi mobili usati all‘aperto devono essere collegati elettrico, il cavo dovrà essere sostituito con apposito cavo di interponendo un interruttore di sicurezza (FI, RCD, PRCD) per guasti alimentazione disponibile presso l‘organizzazione di assistenza di corrente. tecnica. Inserire la spina solo con interruttore su posizione „OFF“. Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L‘installazione di pezzi di ricambio non specificamente prescritti Non lasciare che nessuna parte metallica venga a contatto con dall‘AEG va preferibilmente effettuata dal servizio di assistenza clienti l‘apertura dell‘areazione - pericolo di corto circuito Le operazioni di accensione producono temporanei abbassamenti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, può essere di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altre macchine possono subire richiesto al seguente indirizzo: Techtronic Industries GmbH, dei disturbi. In caso di impedenze di rete minori di 0,2 Ohm non ci si Max-Eyth-Straße 10, 71364 Winnenden, Germany. aspetta nessun disturbo. SIMBOLI UTILIZZO CONFORME La smerigliatrice angolare può essere utilizzata per l’asportazione ATTENZIONE! AVVERTENZA! PERICOLO! ela rettifi ca di sgrossatura di molti materiali, ad es. metallo o pietra, nonché per la rettifi ca con dischi smerigliatori di plastica Leggere attentamente le istruzioni per l‘uso prima di e perlavorare con la spazzola di acciaio. In caso di dubbi vanno mettere in funzione l‘elettroutensile. rispettatele indicazioni dei produttori degli accessori. Durante l‘uso dell‘apparecchio utilizzare sempre gli Per i lavori di separazione utilizzare la cappa di protezione chiusa occhiali di protezione. dal programma accessori. In caso di dubbi vanno rispettatele indicazioni dei produttori degli Indossare guanti protettivi! accessori. L‘utensile elettrico è idoneo esclusivamente alla lavorazione a Prima di effettuare qualsiasi lavoro sulla macchina secco. togliere la spina dalla presa di corrente.

ISTRUZIONI DI LAVORO

Non applicare forza. Per gli utensili previsti per il montaggio con mola con foro filettato, verificare che la filettatura della mola sia sufficientemente lunga da consentire l’inserimento del mandrino. Solo per lavori di taglio. Utilizzare e conservare le mole smerigliatrici e da taglio sempre conformemente alle indicazioni della casa costruttrice. Solo per lavori di smerigliatura. Per sgrossare e tagliare utilizzare sempre la calotta di protezione. I dischi levigatori con centro ribassato devono essere montati in Accessorio - Non incluso nella dotazione standard, maniera tale che la loro superficie di molatura non sporga oltre il disponibile a parte come accessorio. livello del bordo della cuffia di protezione. I dispositivi elettrici non devono essere smaltiti con i rifiuti Il dado flangiato deve essere serrato prima dell’utilizzo della domestici. I dispositivi elettrici ed elettronici devono essere macchina. raccolti separatamente e devono essere conferiti ad un cenUtilizzare sempre l‘impugnatura laterale. tro di riciclaggio per lo smaltimento rispettoso dell‘ambiente. Il pezzo in lavorazione deve essere ben bloccato in posizione a Chiedere alle autorità locali o al rivenditore specializzato meno che non resti stabile per via del proprio peso. Mai applicare a dove si trovano i centri di riciclaggio e i punti di raccolta. mano sulla mola il pezzo in lavorazione. Utensile elettrico di classe di protezione II. Utensile Il dado flangiato deve essere ben serrato prima dell’avvio della elettrico sul quale la protezione contro la folgorazione macchina. elettrica non dipende soltanto dall‘isolamento di Se l’utensile ad inserto con dado flangiato non viene serrato bene, base, ma anche dall‘applicazione di ulteriori misure di esiste il rischio che l’utensile ad inserto perda la necessaria forza di protezione, come il doppio isolamento o l’isolamento serraggio durante la frenatura. maggiorato. Non è predisposto il collegamento di un In caso di interruzione dell’alimentazione elettrica mentre la macconduttore di protezione. china è ancora accesa la funzione frenante non è disponibile. Marchio di conformità UkrSEPRO Marchio di conformità EurAsian Italiano
