РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MM WS13-125SXEK RYOBI

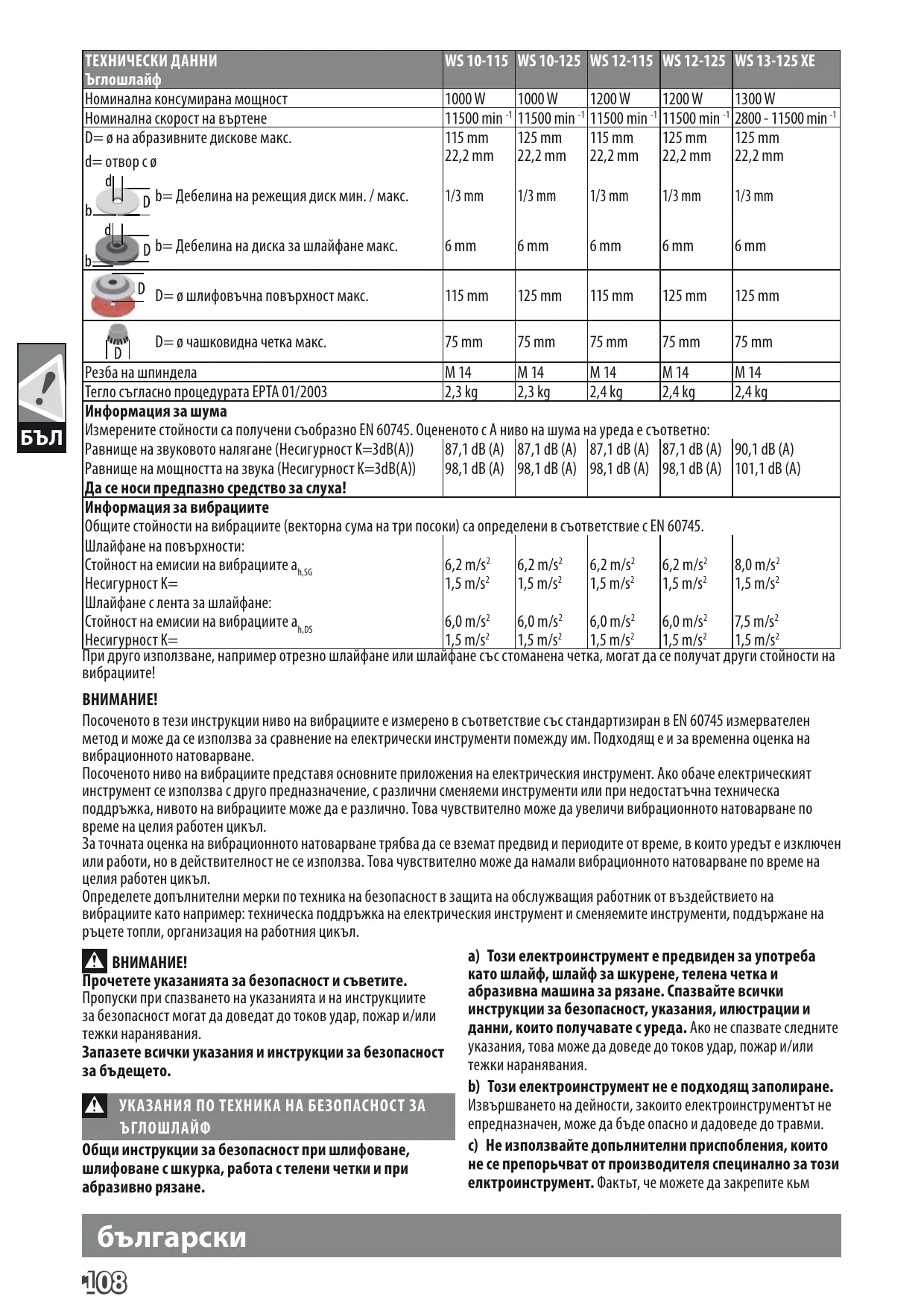

ТЕХНИЧЕСКИ ДАННИ Номинална консумирана мощност Hоминална скорост на въртене D= ø на абразивните дискове макс. d= отвор с ø

WS 10-115 WS 10-125 WS 12-115 WS 12-125 WS 13-125 XE 1000 W 1000 W 1200 W 1200 W 1300 W 11500 min -1 11500 min -1 11500 min -1 11500 min -1 2800 - 11500 min -1 115 mm 125 mm 115 mm 125 mm 125 mm 22,2 mm 22,2 mm 22,2 mm 22,2 mm 22,2 mm b= Дебелина на режещия диск мин. / макс. 1/3 mm 1/3 mm 1/3 mm 1/3 mm 1/3 mm b= Дебелина на диска за шлайфане макс. 6 mm 6 mm 6 mm 6 mm 6 mm D= ø шлифовъчна повърхност макс. 115 mm 125 mm 115 mm 125 mm 125 mm D= ø чашковидна четка макс. 75 mm 75 mm 75 mm 75 mm 75 mm Резба на шпиндела M 14 M 14 M 14 M 14 M 14 Тегло съгласно процедурата EPTA 01/2003 2,3 kg 2,3 kg 2,4 kg 2,4 kg 2,4 kg Информация за шума Измерените стойности са получени съобразно EN 60745. Оцененото с A ниво на шума на уреда е съответно: Равнище на звуковото налягане (Несигурност K=3dB(A)) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) 90,1 dB (A) Равнище на мощността на звука (Несигурност K=3dB(A)) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) 101,1 dB (A) Да се носи предпазно средство за слуха! Информация за вибрациите Общите стойности на вибрациите (векторна сума на три посоки) са определени в съответствие с EN 60745. Шлайфане на повърхности: Стойност на емисии на вибрациите ah,SG 6,2 m/s2 6,2 m/s2 6,2 m/s2 6,2 m/s2 8,0 m/s2

Несигурност K= 1,5 m/s 1,5 m/s 1,5 m/s 1,5 m/s 1,5 m/s2 Шлайфане с лента за шлайфане: 6,0 m/s2 6,0 m/s2 6,0 m/s2 6,0 m/s2 7,5 m/s2 Стойност на емисии на вибрациите ah,DS Несигурност K= 1,5 m/s2 1,5 m/s2 1,5 m/s2 1,5 m/s2 1,5 m/s2 При друго използване, например отрезно шлайфане или шлайфане със стоманена четка, могат да се получат други стойности на вибрациите! Посоченото в тези инструкции ниво на вибрациите е измерено в съответствие със стандартизиран в EN 60745 измервателен метод и може да се използва за сравнение на електрически инструменти помежду им. Подходящ е и за временна оценка на вибрационното натоварване. Посоченото ниво на вибрациите представя основните приложения на електрическия инструмент. Ако обаче електрическият инструмент се използва с друго предназначение, с различни сменяеми инструменти или при недостатъчна техническа поддръжка, нивото на вибрациите може да е различно. Това чувствително може да увеличи вибрационното натоварване по време на целия работен цикъл. За точната оценка на вибрационното натоварване трябва да се вземат предвид и периодите от време, в които уредът е изключен или работи, но в действителност не се използва. Това чувствително може да намали вибрационното натоварване по време на целия работен цикъл. Определете допълнителни мерки по техника на безопасност в защита на обслужващия работник от въздействието на вибрациите като например: техническа поддръжка на електрическия инструмент и сменяемите инструменти, поддържане на ръцете топли, организация на работния цикъл. a) Този електроинструмент е предвиден за употреба

шлайф, шлайф за шкурене, телена четка и Прочетете указанията за безопасност и съветите. машина за рязане. Спазвайте всички Пропуски при спазването на указанията и на инструкциите за безопасност, указания, илюстрации и за безопасност могат да доведат до токов удар, пожар и/или

получавате с уреда. Ако не спазвате следните тежки наранявания.

може да доведе до токов удар, пожар и/или Запазете всички указания и инструкции за безопасност наранявания. за бъдещето. b) Този електроинструмент не е подходящ заполиране. Извършването на дейности, закоито електроинструментът не УКАЗАНИЯ ПО ТЕХНИКА НА БЕЗОПАСНОСТ ЗА епредназначен, може да бъде опасно и дадоведе до травми. c) Не използвайте допьлнителни приспобления, които Общи инструкции за безопасност при шлифоване, не се препорьчват от производителя специнално за този шлифоване c шкурка, работа с телени четки и при елктроинструмент. Фактьт, че можете да закрепите кьм абразивно рязане.

мажината опеделено приспособление или паботен инструмент, не гаранира безопасна пабота с него. d) Допустимата честота на въртене на използващия се инструмент трябва да бъде поне толкова висока, колкото и посочената на уреда честота на въртене. Аксесоарите, който се въртят по-бързо от допустимото, могат да се счупят и да се разхвърчат. e) Външният диаметър и дебелината на работния инструмент трябва да отговарят на посочените размери на Вашия електроинструмент. Работни инструментите с неподходящи размери не могат да бъдат покрити достатъчно или да бъдат контролирани. f) Резбата на компонентите трябва да съответства на резбата на вретеното. При компоненти, които са монтирани на фланци, отворът за затегателния дорник в компонента трябва да съвпада с диаметъра за закрепване на фланеца. Компонентите, които не са подходящи за монтажния дорник на устройството, се движат ексцентрично, вибрират и могат да доведат до загуба на контролa върху инструмента. g) He използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инстументи, напр. абразивните дискове за пукнатини или откъртени ръбчета, подложните дискове за пукнатини или силно износване, телените четки за недобре захванати или счупени телчета. Ако изтървете електрониструмента или работния инструмент, ги проверявайте винмателно за увреждания или използвайте нови неповредени работин инструменти. След като сте проверили внимателно и сте монтирали работния инструмент, оставете електроинструмента да работи на максимални обороти в прогьлжение на една минута; стойте и дръжте намиращи се наблизо лица встрани от равнината на въртене. Най-често повредени работин инструменти се чупят през този тестов период. h) Носете лични предпазни средства. Според необходимостта използвайте цяла лицева маска, маска за очи или защитни очила. Ако е необходимо носете маска срещу прах, защита на слуха, предпазни ръкавици или специална престилка, която предпазва от малки частици от диска или от материала. Очите трябва да се защитени от чужди тела, които могат да отлитнат по различни причини. Противопрашната или дихателната маска трябва да могат да филтрират праха, който се образува при работа. Ако сте изложени дълго време на силен шум, това може да причини загуба на слуха Ви.

i) Внимавайте останалите лица да са на безопасно

разстояние от Вашата работна зона. Всеки, който влиза в работната зона, трябва да носи лични предпазни средства. Отчупени парченца от обработваната част или от счупени работни инструменти могат да отлетят и да причинят наранявания дори и на лица извън непосредствената работна j) Дръжте уреда за изолираните ръкохватки, когато извършвате работи, при които режещият инструмент може да засегне скрити електроинсталационни кабели или собствения си кабел. Контактът на режещия инструмент с тоководещ проводник може да предаде напрежението върху метални части на уреда и да доведе до токов удар. k) Дръжте захранващия кабел на безопасно разстояние от въртящите се работни инструменти. Ако изгубите контрол над електроинструмента, кабелът може да бъде прерязан или увлечен от работния инструмент и ръката Ви да попадне във въртящия се работен инструмент. l) Никога не оставяйте електрическата машина, докато инструментът не е напълно спрял. Въртящият се работен инструмент може да влезе в контакт с повърхността, върху която сте оставили електроинструмента, поради което може да загубите контрола върху него. m) Докато пренасяте електроинструмента, не го оставяйте включен. При неволен допир дрехите или косите Ви могат да бъдат увлечени от работния инструмент, в резултат на което работният инструмент може да се вреже в тялото Ви. n) Почиствайте редовно шлицовете за проветрение на електроинструмента. Духалката на мотора засмуква прах в корпуса на електроинструмента, а насъбирането на метален прах може да причини електрически опасности. o) Не работете с електроинструмента в близост до запалими материали. Искрите могат да възпламенят тези p) Не използвайте работни инструменти, които трябва да се охлаждат с течности. Употребата на вода или на други течни охлаждащи средства може да доведе до токов удар. Откат и съвети за исбягването му Ритането е внезапна реакция на машината вследствие на закачил се или блокиран въртящ се инструмент, напр. шлайфаща шайба, шлайфащ диск, телена четка и др. Закачането или блокирането води до внезапно спиране на въртящия се инструмент. По този начин на мястото на блокиране машина се ускорява неконтролирано срещу посоката на въртене на инструмента. Ако напр. шлифовъчният диск се заклини или блокира в обработваната част, ръбът на диска, който влиза в обработваната част, може да се заплете и по този начин шлифовъчният диск може да се счупи или да бъде предизвикан откат. Тогава шлифовъчният диск се отправя към или се отдалечава от обслужващото лице, в зависимост от посоката на въртене на диска на мястото на блокиране. В такъв случай шлифовъчните дискове могат също да се счупят. Откатът е резултат от неправилна или погрешна употреба на електроинструмента. Той може да бъде предотвратен чрез подходящи мерки за безопасност, както е описано в следното. a) Хванете здраво машината и дръжте тялото и ръцете си в такова положение, в което да можете да поемете силата на отката. Винаги използвайте допълнителната ръкохватка, ако има такава, за да имате възможно най-голям контрол върху силата на отката или върху реактивния въртящ момент. Чрез подходящи мерки за безопасност обслужващият персонал може да овладее силите на отката и на реакция. b) Никога не приближавайте ръцете си до въртящи се работни инструменти. ’¼À´Ì¹¿º¼¿·Àļ²Äº¿ÃÄž·¿ÄÌÄ ¾À¸·¶²¿²Â²¿ºÂ̼²Ä²”º c) Избягвайте тялото Ви да се намира в тази зона, в която може да се окаже електрическата машина при „ритане“. Ритането измества машината на мястото на блокиране в посока обратна на движението на шлайфащата шайба. d) Работете особено предпазливо в зоните на ъгли, остри ръбове и др. п. Избягвайте отблъскването на работните инструменти от обработваната част и заклинването им в нея. При обработване на ъгли или остри ръбове или при рязко отблъскване на въртящия се работен инструмент съществува

повишена опасност от заклинване. Това предизвиква загуба на контрол над машината или откат. e) Не използвайте верижен или назъбен режещ диск. Такива инструменти често причиняват „ритане“ или загуба на контрол върху електрическата машина. Специални указания за безопасна работа с режещи a) Използвайте само предвидените за Вашия електроинструмент абразивни дискове и предназначения за използвания абразивен диск предпазен кожух. Абразивин дискове, които не са предназначени за електроинструмента, не могат да бьдат екранирани добе и не гарантират безопасна работа. b) Използвайте само предвидените за Вашия електроинструмент абразивни дискове и предназначения за използвания абразивен диск предпазен кожух. œÀ¸ÅÇÌÄÄÂѳ´²¶²Á·¶Á²¹´² ²³Àķ˺Ñþ²Êº¿²Ä²ÀÄÀÄÇ´ÌÂɲ˺ÀļÌÂÄ·¿º Á²ÂÉ·¿È²ºÀÄ´½º¹²¿·´ÃÌÁº¼ÀÿÀ´·¿º·Ã´ÌÂÄÑËºÑ Ã·²³Â²¹º´·¿¶ºÃ¼ БЪЛ c) Режещи шайби могат да се ползват само за препоръчаните възможности за употреба. Например: никога не шлайфайте със страничната повърхност на режещата шайба. Използването на подходящ фланец предпазва диска и по този начин намалява опасността от счупването му. Застопоряващите фланци за режещи дискове могат да се различават от тези за дискове за шлифоване. d) Винаги използвайте застопоряващи фланци, които са в безукорно състояние и съответстват по размери и форма на използвания абразивен диск. Използването на подходящ фланец предпазва диска и по този начин намалява опасността от счупването му. Застопоряващите фланци за режещи дискове могат да се различават от тези за дискове за шлифоване. e) Не използвайте износени шлифвъчни дискове от по-големи електроинструменти. Дисковете за по-големи електроинструменти не са предназначени за по-високите обороти, с които се въртят по-малки електроинструменти, и могат да се счупят. противен случай режещият диск може да заседне, да изскочи от обработваната част или да предизвика откат. e) Когато режете плоскости или по-големи детайли, ги опрете, за да избегнете риска от откат при заклемване на режещия диск. Големите детайли могат да се огънат от собствената си тежест. Детайлът трябва да е подпрян на две места, а именно в близост до разреза и в края му. f) Бъдете особено внимателни при „изрязване на джобове“ в налични стени или други, невидими зони. При прерязване на газопроводи, водопроводи, електропроводи или други обекти, режещият диск може да причини откат. Специални указания за безопасна работа при шлифоване с шкурка a) Не използвайте твърде големи листове шкурка, спазвайте указанията на производителя за размерите на шкурката. Лицтове шкурка, кито се подават извън подложния диск, могат да предизвикат наранявания, както и да доведат до блокиране и на шкурката или да възникване Специални указания за безопасна работа при шлифоване с телени цетки a) Обърнете внимание на това, че и при обикновена употреба телената четка губи частици от телта. Не претоварвайте отделните части на телта например чрез прекалено голямо налягане на притискане. Изхвърчащите частици от телта могат много лесно да попаднат в кожата например през тънки дрехи. b) Ако се препоръчва използването на предпазен кожух, предварително се уверявайте, че телената четка не допира до него. Дисковите и чашковидните телени четки могат да увеличат диаметъра си в резултат на силата на притискане и центробежните сили. Допълнителни указания за работа и безопасност При шлифоване на метали възниква искрене. Обърнете внимание да не бъдат застрашени хора. Поради опасност от пожар наблизо (в обсега на искрите) не бива да се намират горими материали. Да не се използва прахоулавяне. Пазете се от летящи искри и шлифовъчен прах. Специални указания за безопасна работа с режещи Не бъркайте в зоната на опасност на работещата машина. a) Не допускайте блокиране или твърде силно притискане Веднага изключете машината, ако се появят значителни на режещия диск. Не правете прекалено дълбоки разрези. вибрации или бъдат установени други нередности. Проверете машината за да установите причината. Претоварването на режещия диск повишава силите, които При екстремални условия на експлоатация (напр. при гладко действат върху него, а с това и опасността от заклинване или шлифоване на метали с опорния диск и вулканфибърните блокиране, което от своя страна може да доведе до откат или шлифовъчни дискове) може да се натрупа силно замърсяване счупване на абразивния диск.è. b) Избягвайте да заставате в зоната пред и зад въртящия във вътрешността на ъгловото шлифовъчно устройство. При се режещ диск. Когато режещият диск е в една равнина с тялото такива експлоатационни условия от гледна точка на сигурност е необходимо основно почистване на вътрешността от Ви, в случай на откат електроинструментът с въртящия се диск метални отлагания и задължително предварително включване може да отскочи непосредствено към Вас и да Ви нарани. на защитен прекъсвач за утечен ток FI. След задействане на c) Ако режещият диск се заклеми или искате да защитния FI-прекъсвач машината трябва да се изпрати за прекъснете работа, изключете машината и я дръжте спокойно, докато шайбата спре да се върти. Никога не се Стружки или отчупени парчета да не се отстраняват, докато опитвайте да извадите от среза режещия диск, докато още машина работи. се върти, в противен случай може да последва „ритане“. Намерете причината за заклинването и я отстранете. ЗАЩИТА НА ДВИГАТЕЛЯ В ЗАВИСИМОСТ ОТ d) Никога не включвайте електроинструмента отново, НАТОВАРВАНЕТО докато той се намира в обработваната част. Нека Да се свързва само към еднофазен променлив ток и само към режещият диск достигне първо максималните си мрежово напрежение, посочено върху заводската табелка. обороти, преди внимателно да продължите с рязането. В Възможно е и свързване към контакт, който не е от тип „шуко“, понеже конструкцията е от защитен клас ІІ.

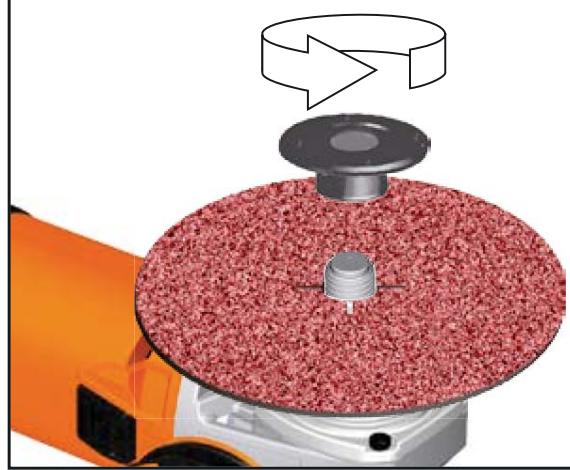

Контактите във външните участъци трябва да бъдат оборудвани със защитни прекъсвачи за утечен ток (FI, RCD, PRCD). Това изисква предписанието за инсталиране за електрическата инсталация. Моля спазвайте това при използване на Вашия уред. Свързвайте машината към контакта само в изключено Във вентилационните шлици не бива да попадат метални части поради опасност от късо съединение. Процесите на включване причиняват кратки снижения на напрежението. При неизгодни условия в мрежата могат да възникнат смущения в други уреди. При импеданси на мрежата, по-малки от 0,2 ома, не трябва да се очакват ИЗПОЛЗВАНЕ ПО ПРЕДНАЗНАЧЕНИЕ Ъглошлайфът се използва за рязане и грубо шлайфане на голямброй материали, като например метал или камък, както и зашлайфане с пластмасови шлифовъчни дискове и за работа стелена четка. В случай на съмнение обърнете внимание науказанията на производителя на аксесоари. При рязане използвайте затворен защитен шлем от програмата с аксесоари. В случай на съмнение обърнете внимание науказанията на производителя на аксесоари. Машината е подходяща само за употреба без вода. УКАЗАНИЯ ЗА РАБОТА При абразивни материали, които трябва да бъдат снабдени с диск с резба, трябва да се гарантира, че резбата в диска е достатъчно дълга за шпиндела. Режещите и шлифоващите дискове винаги да се използват и съхраняват съобразно инструкциите на производителя. При грубо шлифоване и рязане да се работи винаги със защитен шлем. Извитите дискове за шлайфане трябва да бъдат монтирани така, че повърхността им за шлайфане да не излиза извън равнината на ръба на предпазния капак. Преди пускане на машината фланцовата гайка трябва да бъда Винаги да се използва допълнителната ръкохватка. Обработваният детайл трябва да бъде фиксиран здраво, ако не е достатъчно тежък, за да стои стабилно от собственото си тегло. Никога не водете детайла с ръка срещу диска. Гайката на фланеца трябва да бъде здраво затегната преди работа с машината. Ако работният инструмент не е затегнат здраво с гайката на фланеца, има опасност, той да загуби необходимата захватна сила при спиране. При прекъсване на тока докато машината е включена, спирачната функция не работи. ЕЛЕКТРОНИКА WS 13-125 XE: При повишаващо се натоварване електрониката поддържа оборотите постоянни. При претоварване честотата на въртене се намалява до пълното спиране. Плавният старт, осигурен от електрониката за сигурно манипулиране с машината, предотвратява при включване появата на тласъци при задействането на машината. Ако е повреден съединителният проводник на електроинструмента, той трябва да се замени със специален предварително подготвен съединителен проводник, който може да се закупи чрез организацията за клиентско обслужване. Да се използват само аксесоари на AEG и резервни части на. Елементи, чията подмяна не е описана, да се дадат за подмяна в сервиз на AEG (вижте брошурата „Гаранция и адреси на сервизи). При необходимост можете да поискате за уреда от Вашия сервиз или директно от Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, чертеж за в случай на експлозия, като посочите типа на машината и номер върху заводската табелка. ВНИМАНИЕ! ПРЕДУПРЕЖДЕНИЕ! ОПАСНОСТ Преди пускане на уреда в действие моля прочетете внимателно инструкцията за използване. При работа с машината винаги носете предпазни Да се носят предпазни ръкавици! Преди каквито и да е работи по машината извадете щепсела от контакта. Не използвайте сила. Само за рязане. Само за шлифоване. Аксесоари - Не се съдържат в обема на доставката, препоръчвано допълнение от програмата за Електрическите уреди не трябва да се изхвърлят заедно с битовите отпадъци. Електрическото и електронното оборудване трябва да се събират разделно и да се предават на службите за рециклиране на отпадъците според изискванията за опазване на околната среда. Информирайте се при местните служби или при местните специализирани търговци относно местата за събиране и центровете за рециклиране на отпадъци. Електроинструмент от защитен клас II. Електроинструмент, при който защитата от електрически удар зависи не само от основната изолация, а и от обстоятелството, че се използват допълнителни защитни мерки като двойна изолация или усилена изолация. Няма приспособление за присъединяване на защитен проводник. UkrSEPRO знак за съответствие. EurAsian знак за съответствие.

Вентилационните шлици на машината да се поддържат винаги
