NÁVOD NA OBSLUHU MM WS13-125SXEK RYOBI

Technické údaje, Špeciálne bezpčènostné pokyny, Použitie podl’a predpisov, Siet’ová prípojka, Údrzba, Symboly Prosím prečítať a uschovať! Slovensky

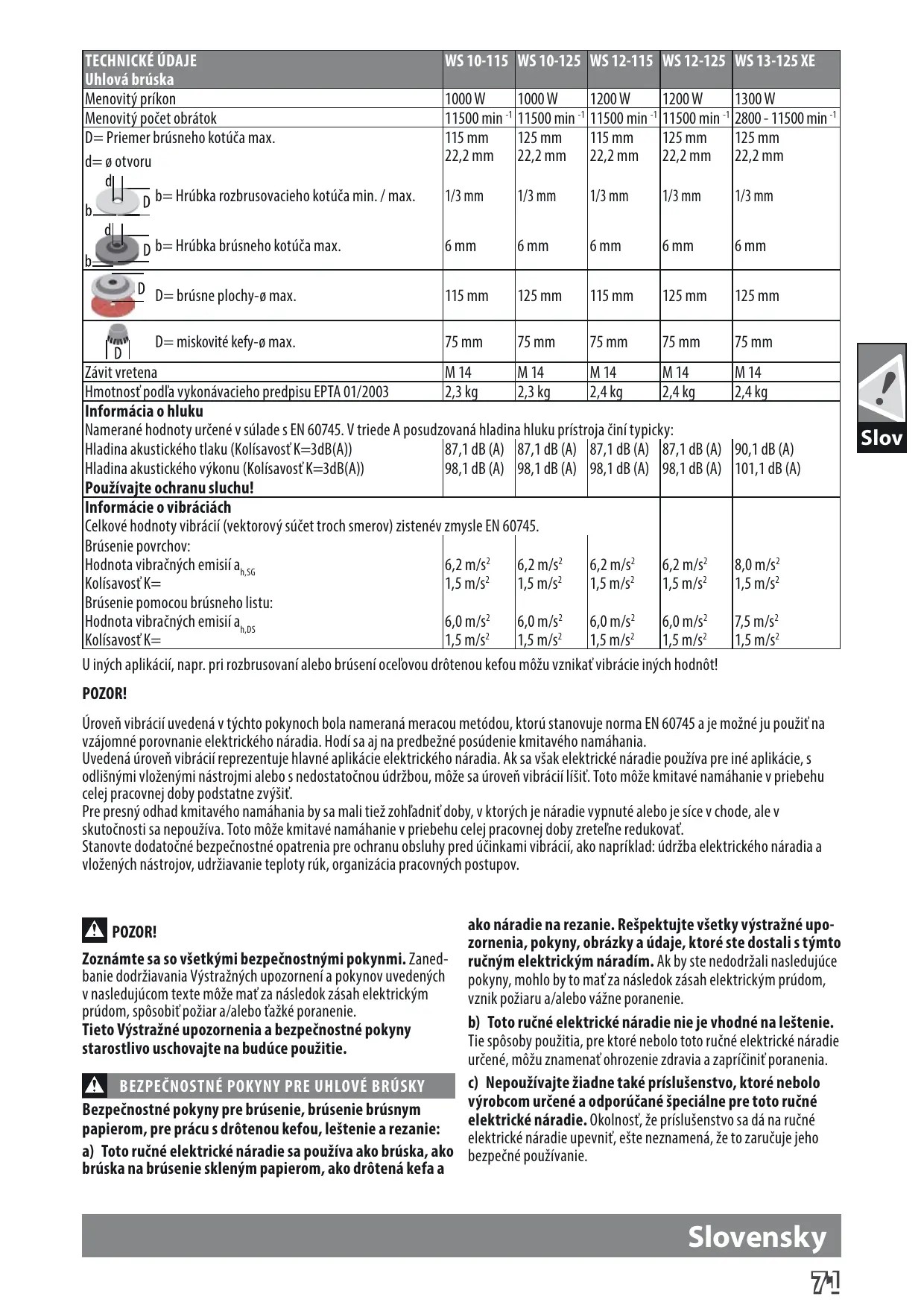

TECHNICKÉ ÚDAJE Uhlová brúska Menovitý príkon Menovitý počet obrátok D= Priemer brúsneho kotúča max. d= ø otvoru WS 10-115 WS 10-125 WS 12-115 WS 12-125 WS 13-125 XE 1000 W 1000 W 1200 W 1200 W 1300 W 11500 min -1 11500 min -1 11500 min -1 11500 min -1 2800 - 11500 min -1 115 mm 125 mm 115 mm 125 mm 125 mm 22,2 mm 22,2 mm 22,2 mm 22,2 mm 22,2 mm b= Hrúbka rozbrusovacieho kotúča min. / max. 1/3 mm 1/3 mm 1/3 mm 1/3 mm 1/3 mm b= Hrúbka brúsneho kotúča max. 6 mm 6 mm 6 mm 6 mm 6 mm D= brúsne plochy-ø max. 115 mm 125 mm 115 mm 125 mm 125 mm D= miskovité kefy-ø max. 75 mm 75 mm 75 mm 75 mm 75 mm Závit vretena M 14 M 14 M 14 M 14 Hmotnosť podľa vykonávacieho predpisu EPTA 01/2003 2,3 kg 2,3 kg 2,4 kg 2,4 kg Informácia o hluku Namerané hodnoty určené v súlade s EN 60745. V triede A posudzovaná hladina hluku prístroja činí typicky: Hladina akustického tlaku (Kolísavosť K=3dB(A)) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) 87,1 dB (A) Hladina akustického výkonu (Kolísavosť K=3dB(A)) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) 98,1 dB (A) Používajte ochranu sluchu! Informácie o vibráciách Celkové hodnoty vibrácií (vektorový súčet troch smerov) zistenév zmysle EN 60745. Brúsenie povrchov: Hodnota vibračných emisií ah,SG 6,2 m/s2 6,2 m/s2 6,2 m/s2 6,2 m/s2

Kolísavosť K= 1,5 m/s 1,5 m/s 1,5 m/s 1,5 m/s2 Brúsenie pomocou brúsneho listu: 6,0 m/s2 6,0 m/s2 6,0 m/s2 6,0 m/s2 Hodnota vibračných emisií ah,DS Kolísavosť K= 1,5 m/s2 1,5 m/s2 1,5 m/s2 1,5 m/s2 U iných aplikácií, napr. pri rozbrusovaní alebo brúsení oceľovou drôtenou kefou môžu vznikať vibrácie iných hodnôt! M 14 2,4 kg Slov 90,1 dB (A) 101,1 dB (A) 8,0 m/s2 1,5 m/s2 7,5 m/s2 1,5 m/s2 POZOR! Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použiť na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšiť. Pre presný odhad kmitavého namáhania by sa mali tiež zohľadniť doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zreteľne redukovať. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov. ako náradie na rezanie. Rešpektujte všetky výstražné upozornenia, pokyny, obrázky a údaje, ktoré ste dostali s týmto Zoznámte sa so všetkými bezpečnostnými pokynmi. Zaned- ručným elektrickým náradím. Ak by ste nedodržali nasledujúce banie dodržiavania Výstražných upozornení a pokynov uvedených pokyny, mohlo by to mať za následok zásah elektrickým prúdom, v nasledujúcom texte môže mať za následok zásah elektrickým vznik požiaru a/alebo vážne poranenie. prúdom, spôsobiť požiar a/alebo ťažké poranenie. b) Toto ručné elektrické náradie nie je vhodné na leštenie. Tieto Výstražné upozornenia a bezpečnostné pokyny Tie spôsoby použitia, pre ktoré nebolo toto ručné elektrické náradie starostlivo uschovajte na budúce použitie. určené, môžu znamenať ohrozenie zdravia a zapríčiniť poranenia. c) Nepoužívajte žiadne také príslušenstvo, ktoré nebolo BEZPEČNOSTNÉ POKYNY PRE UHLOVÉ BRÚSKY výrobcom určené a odporúčané špeciálne pre toto ručné Bezpečnostné pokyny pre brúsenie, brúsenie brúsnym elektrické náradie. Okolnosť, že príslušenstvo sa dá na ručné papierom, pre prácu s drôtenou kefou, leštenie a rezanie: elektrické náradie upevniť, ešte neznamená, že to zaručuje jeho a) Toto ručné elektrické náradie sa používa ako brúska, ako bezpečné používanie. brúska na brúsenie skleným papierom, ako drôtená kefa a POZOR! Slovensky

Slov d) Prípustné otáčky pracovného nástroja musia byť minimálne také vysoké ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, sa môže zlomiť a rozletieť. e) Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerovým údajom uvedeným na ručnom elektrickom náradí. Nesprávne dimenzované pracovné nástroje nemôžu byť dostatočne odclonené a kontrolované. f) Závity dielov príslušenstva sa musia zhodovať so závitom vretena brúsneho kotúča. Pri častiach príslušenstva, ktoré sa majú pripojiť pomocou príruby, sa musí zosúladiť otvor pre upínací tŕň na diele príslušenstva s priemerom lokalizačnej príruby. Diely príslušenstva, ktoré sa nehodia na montážny tŕň prístroja, bežia excentricky, veľmi silno vibrujú a môžu viesť k strate kontroly nad náradím. g) Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím tohto ručného elektrického náradia skontrolujte, či nie sú pracovné nástroje, ako napr. brúsne kotúče, vyštrbené alebo vylomené, či nemajú brúsne taniere vylomené miesta, trhliny alebo miesta intenzívneho opotrebovania, či nie sú na drôtených kefách uvoľnené alebo polámané drôty. Keď ručné elektrické náradie alebo pracovný nástroj spadli na zem, prekontrolujte, či nie sú poškodené, alebo použite nepoškodený pracovný nástroj. Keď ste prekontrolovali a upli pracovný nástroj, zabezpečte, aby ste neboli v rovine rotujúceho nástroja, a aby sa tam ani nenachádzali žiadne iné osoby, ktoré sú v blízkosti Vášho pracoviska, a nechajte ručné elektrické náradie bežať jednu minútu na maximálne obrátky. Poškodené pracovné nástroje sa obyčajne počas tejto doby testovania zlomia. h) Používajte osobné ochranné prostriedky. Podľa druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokiaľ je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu. Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Keď je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpieť stratu sluchu.

i) Zabezpečte, aby sa iné osoby nachádzali v bezpečnej

vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byť vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobiť poranenie osôb aj mimo priameho pracoviska. j) Elektrické náradie držte za izolované plochy rukovätí pri vykonávaní takej práce, pri ktorej by mohol rezací nástroj natrafiť na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru náradia. Kontakt rezného nástroja s vedením pod napätím môže viesť k prenosu napätia na kovové časti prístroja a k úrazu elektrickým prúdom. k) Zabezpečte, aby sa prívodná šnúra nenachádzala v blízkosti rotujúcich pracovných nástrojov náradia. Ak stratíte kontrolu nad ručným elektrickým náradím, môže sa prerušiť alebo zachytiť prívodná šnúra a Vaša ruka a Vaše predlaktie sa môžu dostať do rotujúceho pracovného nástroja. Slovensky

l) Elektrické náradie nikdy neodkladajte skôr, ako sa pracovný nástroj úplne zastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkladacou plochou, následkom čoho by ste mohli stratiť kontrolu nad ručným elektrickým náradím. m) Nikdy nemajte ručné elektrické náradie zapnuté vtedy, keď ho prenášate na iné miesto. Náhodným kontaktom Vašich vlasov alebo Vášho oblečenia s rotujúcim pracovným nástrojom by sa Vám pracovný nástroj mohol zavŕtať do tela. n) Pravidelne čistite vetracie otvory svojho ručného elektrického náradia. Ventilátor motora vťahuje do telesa náradia prach a veľké nahromadenie kovového prachu by mohlo spôsobiť vznik nebezpečného zásahu elektrickým prúdom. o) Nepoužívajte toto ručné elektrické náradie v blízkosti horľavých materiálov. Odletujúce iskry by mohli tieto materiály zapáliť. p) Nepoužívajte žiadne také pracovné nástroje, ktoré potrebujú chladenie kvapalinou. Používanie vody alebo iných tekutých chladiacich prostriedkov môže mať za následok zásah elektrickým prúdom. Spätný ráz a príslušné výstražné upozornenia Spätný ráz je náhlou reakciou náradia na vzpriečený, zaseknutý alebo blokujúci pracovný nástroj, napríklad brúsny kotúč, brúsny tanier, drôtená kefa a pod. Zaseknutie alebo zablokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Takýmto spôsobom sa nekontrolované ručné elektrické náradie rozkrúti na zablokovanom mieste proti smeru otáčania pracovného nástroja. Keď sa napríklad brúsny kotúč vzprieči alebo zablokuje v obrobku, môže sa hrana brúsneho kotúča, ktorá je zapichnutá do obrobku, zachytiť v materiáli a tým sa vylomiť z brúsneho taniera, alebo spôsobiť spätný ráz náradia. Brúsny kotúč sa potom pohybuje smerom k osobe alebo smerom preč od nej podľa toho, aký bol smer otáčania kotúča na mieste zablokovania. Brúsne kotúče sa môžu v takomto prípade aj rozlomiť. Spätný ráz je následkom nesprávneho a chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabrániť. a) Ručné elektrické náradie vždy držte pevne a svoje telo a ruky udržiavajte vždy v takej polohe, aby ste vydržali prípadný spätný ráz náradia. Pri každej práci používajte prídavnú rukoväť, ak ju máte k dispozícii, aby ste mali čo najväčšiu kontrolu nad silami spätného rázu a reakčnými momentmi pri rozbehu náradia. Pomocou vhodných opatrení môže obsluhujúca osoba sily spätného rázu a sily reakčných momentov zvládnuť. b) Nikdy nedávajte ruku do blízkosti rotujúceho pracovného nástroja. Pri spätnom ráze by Vám mohol pracovný nástroj zasiahnuť ruku. c) Nemajte telo v priestore, do ktorého by sa mohlo ručné elektrické náradie v prípade spätného rázu vymrštiť. Spätný ráz vymrští ručné elektrické náradie proti smeru pohybu brúsneho kotúča na mieste blokovania. d) Mimoriadne opatrne pracujte v oblasti rohov, ostrých hrán a pod. Zabráňte tomu, aby obrobok vymrštil pracovný nástroj proti Vám, alebo aby sa v ňom pracovný nástroj zablokoval. Rotujúci pracovný nástroj má sklon zablokovať sa v rohoch, na ostrých hranách alebo vtedy, keď je vyhodený. To spôsobí stratu kontroly nad náradím alebo jeho spätný ráz. e) Nepoužívajte žiadny reťazový alebo ozubený pílový list. Takého pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím. Osobitné bezpečnostné predpisy pre brúsenie a rezanie a) Používajte výlučne brúsne telesá schválené pre Vaše ručné elektrické náradie a ochranný kryt určený pre konkrétne zvolené brúsne teleso. Brúsne telesá, ktoré neboli schválené pre dané ručné elektrické náradie, nemôžu byť dostatočne odclonené a nie sú bezpečné. b) Používajte vždy ochranný kryt, ktorý je určený pre používaný druh brúsneho telesa. Ochranný kryt musí byť upevnený priamo na ručnom elektrickom náradí a musí byť nastavený tak, aby sa dosiahla maximálna miera bezpečnosti, t. j. brúsne teleso nesmie byť otvorené proti obsluhujúcej osobe. Ochranný kryt musí chrániť obsluhujúcu osobu pred úlomkami brúsneho telesa a obrobku a pred náhodným kontaktom s brúsnym telesom. c) Brúsne telesá sa smú používať len pre príslušnú odporúčanú oblasť používania. Napr.: Nikdy nesmiete brúsiť bočnou plochou rezacieho kotúča. Rezacie kotúče sú určené na uberanie materiálu hranou kotúča. Pôsobenie bočnej sily na tento kotúč môže spôsobiť jeho zlomenie. d) Vždy používajte pre vybraný typ brúsneho kotúča nepoškodenú upínaciu prírubu správneho rozmeru a tvaru. Vhodná príruba podopiera brúsny kotúč a znižuje nebezpečenstvo zlomenia brúsneho kotúča. Príruby pre rezacie kotúče sa môžu odlišovať od prírub pre ostatné brúsne kotúče. e) Nepoužívajte žiadne opotrebované brúsne kotúče z väčšieho ručného elektrického náradia. Brúsne kotúče pre väčšie ručné elektrické náradie nie sú dimenzované pre vyššie obrátky menších ručných elektrických náradí a môžu sa rozlomiť. f) Buďte zvlášť opatrní pri tzv. „vreckových rezoch“ do postavených stien alebo do iných zle prehľadných zón. Zapichovaný rezací kotúč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrického vedenia alebo iných objektov spôsobiť spätný ráz. Osobitné bezpečnostné pokyny pre brúsenie brúsnym papierom: a) Nepoužívajte žiadne nadrozmerné brúsne listy, ale dodržiavajte údaje výrobcu o rozmeroch brúsnych listov. Brúsne listy, ktoré presahujú okraj brúsneho taniera, môžu spôsobiť poranenie a viesť k zablokovaniu, alebo k roztrhnutiu brúsnych listov alebo k spätnému rázu. Osobitné bezpečnostné pokyny pre prácu s drôtenými kefami: a) Prihliadnite ku skutočnosti, že drôtená kefa stráca kúsky drôtu aj pri bežnom použití. Nezaťažujte preto drôty príliš veľkým prítlačným tlakom. Odletujúce kúsky drôtu môžu ľahko preniknúť cez tenký odev a/alebo pokožku. b) Ak sa odporúča používanie ochranného krytu, zabráňte tomu, aby sa ochranný kryt a drôtená kefa mohli dotýkať. Tanierové a miskovité drôtené kefy môžu následkom pritláčania a odstredivých síl zväčšiť svoj priemer. Ďalšie bezpečnostné a pracovné pokyny Pri brúsení kovov dochádza k lietaniu iskier. Dávajte pozor, aby neboli ohrozené žiadne osoby. Z dôvodu nebezpečia požiaru nesmú byt v blízkosti (oblasť lietania iskier) žiadne horľavé materiály. Nepoužívať odsávač prachu. Predchádzajte tomu, aby sa odletujúce iskry a brúsny prach dostali do kontaktu s telom. Nesiahať do nebezpečnej oblasti bežiaceho stroja. Ďalšie osobitné výstražné upozornenia k rezacím kotúčom Ak za chodu prístroja dôjde k výraznemu kmitaniu alebo sa a) Vyhýbajte sa zablokovaniu rezacieho kotúča alebo použitiu vyskytnú iné nedostatky, okamžite ho vypnite. Stroj skontrolujte, aby ste zistili príčinu. príliš veľkého prítlaku. Nevykonávajte žiadne nadmierne hlboké rezy. Preťaženie rezacieho kotúča zvyšuje jeho namáhanie Pri extrémnych pracovných podmienkach (napr. pri hladkom vybrua náchylnosť na vzpriečenie alebo zablokovanie a tým zvyšuje aj sovaní kovov operným kotúčom a brusným kotúčom z vulkánfíbru) možnosť vzniku spätného rázu alebo zlomenia rezacieho kotúča. sa vnútri ručnej uhlové brúsky môžu nahromadiť nečistoty. Za b) Vyhýbajte sa priestoru pred rotujúcim rezacím kotúčom a týchto pracovných podmienok je bezpodmienečne nutné dôkladne za ním. Keď pohybujte rezacím kotúčom v obrobku smerom od seba, vyčistiť vnútorný priestor a zbaviť ho kovových usadenín a zaradiť v prípade spätného rázu môže byť ručné elektrické náradie vymrštené pred brúsku automatický spínač v obvode diferenciálnej ochrany. Po aktivovaní tohto spínača sa musí uhlová brúska zaslať do servisu rotujúcim kotúčom priamo na Vás. na opravu. c) Ak sa rezací kotúč zablokuje, alebo ak prerušíte prácu, ručné Triesky alebo úlomky sa nesmú odstraňovať za chodu stroja. elektrické náradie vypnite a pokojne ho držte dovtedy, kým sa rezací kotúč úplne zastaví. Nepokúšajte sa vyberať rezací

kotúč z rezu vtedy, keď ešte beží, pretože by to mohlo mať za Pripájať len na jednofázový striedavý prúd a na sieťové napätie následok vyvolanie spätného rázu. Zistite príčinu zablokovania uvedené na štítku. Pripojenie je možné aj do zásuviek bez ochranrezacieho kotúča a odstráňte ju. ného kontaktu, pretože ide o konštrukciu ochrannej triedy II. d) Nikdy nezapínajte znova ručné elektrické náradie dovtedy, kým sa rezací kotúč nachádza v obrobku. Skôr ako budete opa- Zásuvky vo vonkajšom prostredí musia byť vybavené ochranným spínačom proti prudovým nárazom (FI, RCD, PRCD). Toto je trne pokračovať v reze, počkajte, kým dosiahne rezací kotúč inštalačný predpis na Vaše elektrické zariadenie. Venujte prosím maximálny počet obrátok. V opačnom prípade sa môže rezací kotúč tomuto pozornosť pri použivaní nášho prístroja. zaseknúť, vyskočiť z obrobku alebo vyvolať spätný ráz. Len vypnutý stroj pripájajte do zásuvky. e) Veľké platne alebo veľkorozmerné obrobky pri rezaní Z dôvodu nebezpečia skratu sa do vetracích otvorov nesmú dostať podoprite, aby ste znížili riziko spätného rázu zablokovaním kovové predmety. rezacieho kotúča. Veľké obrobky sa môžu prehnúť následkom vlastnej hmotnosti. Obrobok treba podoprieť na oboch stranách, a to aj Spúšťanie stroja spôsobuje krátkodobé poklesy napätia. Pri nepriaznivých stavoch siete môže dôjsť k obmedzeniam iných v blízkosti rezu aj na hrane. prístrojov. Pri impedaniciách siete nizších ako 0,2 Ohm by nemalo dôjsť k poruchám. Slovensky

Uhlová brúska je použiteľná na delenie a hrubovanie brúsnymkotúčom u mnohých materiálov, ako napr. kovov alebokameňa, ako aj k brúseniu s plastovým brúsnym kotúčom a kpráci s oceľovou drôtenou kefou. V spornom prípade sa riaďtepokynmi výrobcov príslušenstva. Pre rezacie práce použite uzatvorený ochranný kryt z programu príslušenstva. V spornom prípade sa riaďtepokynmi výrobcov príslušenstva. Toto elektrické náradie je vhodné iba na suché obrábanie. Slov

Pri brúsnych materiáloch, ktoré majú byť vybavené kotúčom so závitom, je potrebné sa uistiť, či dĺžka závitu pre vreteno je dostatočná. Rozbrusovacia a brúsne kotúče používať a uskladňovať vždy podľa návodu výrobcu. Pri hrubovaní a delení pracovať vždy s ochranným krytom. Brúsne kotúče s vypuklým stredom sa musia tak namontovať, aby ich brúsna plocha nepresahovala cez plochu okraja ochranného krytu. Pred uvedením stroja do prevádzky musí byť prírubová matica dotiahnutá. používať vždy prídavnú rukoväť. Opracovávaný obrobok musí byť pevne upnutý, pokiaľ nedrží vlastnou váhou. Nikdy neveďte obrobok rukou proti kotúču. Prírubová matica musí byť pred uvedením stroja do prevádzky pevne dotiahnutá. Ak by sa používaný nástroj pomocou prírubovej matice pevne nedotiahol, vznikla by možnosť, že používaný nástroj pri zabrzdení stratí nevyhnutnú prítlačnú silu. Pri prerušení dodávky el. prúdu a ešte zapnutom stroji nie je k dispozícii brzdná sila. ELEKTRONIKA WS 13-125 XE: Pri stúpajúcom zaťažení elektionika udržiava konštantné otáčky. Pri preťažení sa zredukujú otáčky až do zastavenia. Elektronický jemný nábeh pre bezpečné ovládanie zabraňuje trhavému nábehu stroja pri zapnutí. ÚDRZBA Vetracie otvory udržovať stale v čistote. Ak je prípojný kábel elektrického prístroja poškodený, tak musí byť nahradený špeciálne upraveným prípojným káblom, ktorý je možné získať prostredníctvom organizácie servisu pre zákazníkov. Použivať len AEG príslušenstvo a náhradné diely. Súčiastky bez návodu na výmenu treba dat vymeniť v jednom z AEG zákazníckych centier (viď brožúru Záruka/Adresy zákazníckych centier). Pri udani typu stroja a čísla nachádzajúceho sa na štítku dá sa v prípade potreby vyžiadat explozívna schéma prístroja od vášho zákazníckeho centra alebo priamo v Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany. Slovensky
