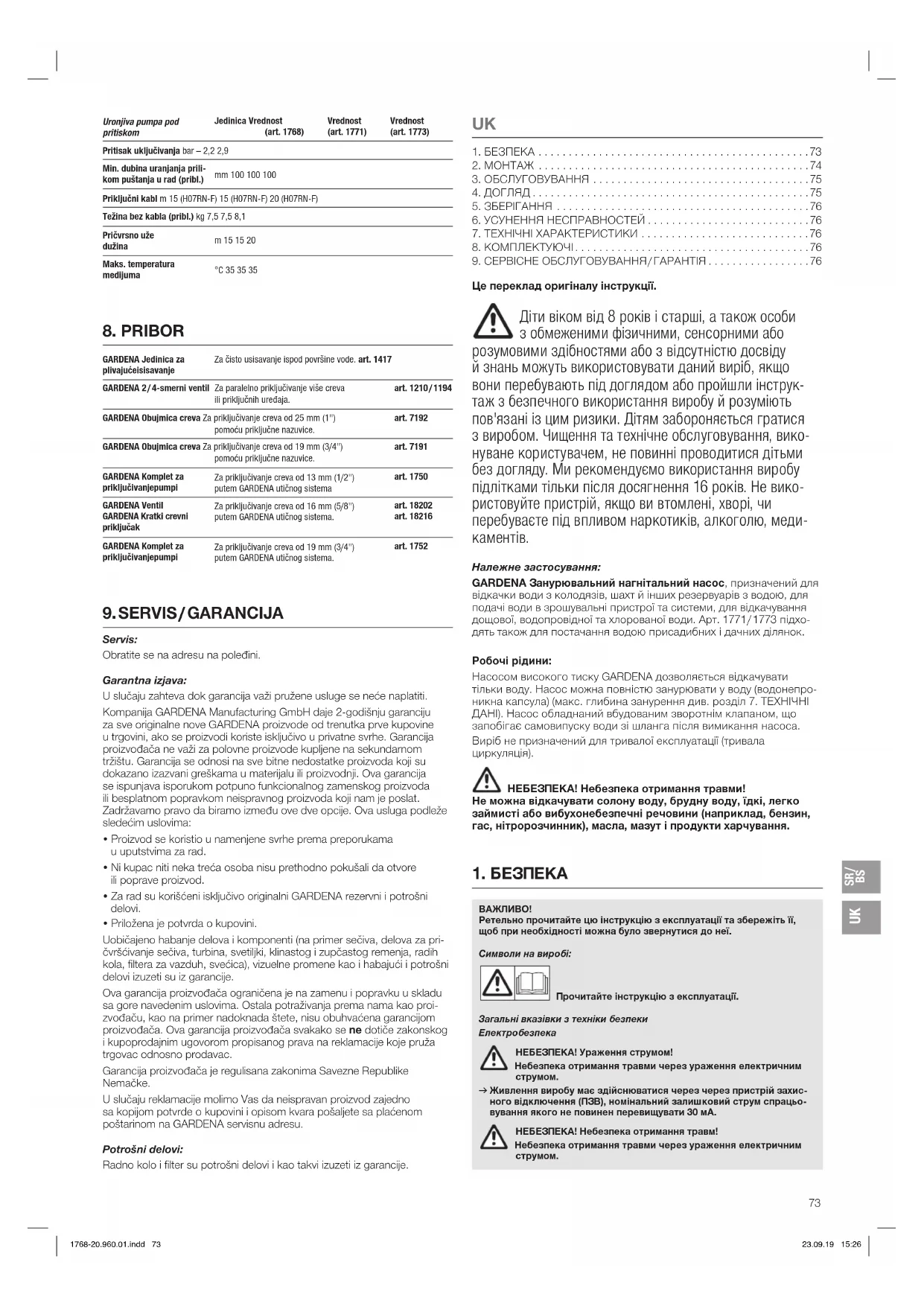

ПОСІБНИК КОРИСТУВАЧА 60005 Inox Auto GARDENA

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ...........................76

9. СЕРВІСНЕ ОБСЛУГОВУВАННЯ / ГАРАНТІЯ .................76

Це переклад оригіналу інструкції. Діти віком від 8 років і старші, а також особи зобмеженими фізичними, сенсорними або розумовими здібностями або з відсутністю досвіду йзнань можуть використовувати даний виріб, якщо вони перебувають під доглядом або пройшли інструк- таж з безпечного використання виробу й розуміють пов'язані із цим ризики. Дітям забороняється гратися звиробом. Чищення та технічне обслуговування, вико- нуване користувачем, не повинні проводитися дітьми без догляду. Ми рекомендуємо використання виробу підлітками тільки після досягнення 16 років. Не вико- ристовуйте пристрій, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю, меди-

Належне застосування: GARDENA Занурювальний нагнітальний насос, призначений для відкачки води з колодязів, шахт й інших резервуарів з водою, для подачі води в зрошувальні пристрої та системи, для відкачування дощової, водопровідної та хлорованої води. Арт. 1771 / 1773 підхо- дять також для постачання водою присадибних і дачних ділянок. Робочі рідини: Насосом високого тиску GARDENA дозволяється відкачувати тільки воду. Насос можна повністю занурювати у воду (водонепро- никна капсула) (макс. глибина занурення див. розділ 7. TЕХНІЧНІ ДАНІ). Насос обладнаний вбудованим зворотнім клапаном, що запобігає самовипуску води зі шланга після вимикання насоса. Виріб не призначений для тривалої експлуатації (тривала циркуляція).

НЕБЕЗПЕКА! Небезпека отримання травми! Не можна відкачувати солону воду, брудну воду, їдкі, легко займисті або вибухонебезпечні речовини (наприклад, бензин, гас, нітророзчинник), масла, мазут і продукти харчування. ВАЖЛИВО! Ретельно прочитайте цю інструкцію з експлуатації та збережіть її, щоб при необхідності можна було звернутися до неї.Символи на виробі: Прочитайте інструкцію з експлуатації.Загальні вказівки з техніки безпекиЕлектробезпека НЕБЕЗПЕКА! Ураження струмом! Небезпека отримання травми через ураження електричним струмом. v Живлення виробу має здійснюватися через через пристрій захис- ного відключення (ПЗВ), номінальний залишковий струм спрацьо-вування якого не повинен перевищувати 30 мА. НЕБЕЗПЕКА! Небезпека отримання травм! Небезпека отримання травми через ураження електричним струмом.

1768-20.960.01.indd 73 23.09.19 15:26v Від’єднайте виріб від електромережі перед проведенням робіт зтехнічного обслуговування або заміно деталей. Відключена вилка повинна знаходитися у вашому полі зору. Безпечна експлуатація Уникайте перевищення температури води 35 °C. Не можна використовувати насос, якщо у воді знаходяться люди. Забруднення рідини може відбутися через просочування змащувальних

Захисний вимикач Реле захисту від „сухого ходу“: Якщо рівень води занадто низький, насос автоматично вимикається. v Зануріть насос глибше у воду. Тепловий захисний вимикач: При перевантаженні насос відключиться через вбудований термозахист мотора. Після достатнього охолодження мотора насос знову готовий до експлуатації. Запобіжник витоку рідини (тільки для арт. 1771 / 1773): При негерметичності на магістралі нагнітання (наприклад, негерме- тичний напірний шланг або водопровідний кран) насос включається та виключається через короткі проміжки часу. Якщо насос включається та виключається частіше, ніж 7 разів за 2 хв. (при течі < 6 л / ч), насос виключиться повністю. Після усунення негерметичності на магістралі нагнітання, необхідно відключити і знову включити насос у мережу, щоб він був готовий до експлуатації. Автоматичне видалення повітря Даний насос обладнаний повітровипускним клапаном для видалення повітряного прошарку, який може утворюватися в насосі. Під ручкою може виступати невелика кількість води, що є нормальним у процесі

Додаткові вказівки з техніки безпеки Електробезпека НЕБЕЗПЕКА! Зупинка серця! Цей виріб під час експлуатації створює електромагнітне поле. Це поле при певних умовах може створити негативний вплив на роботу активних або пасивних медичних імплантатів. Щоб виклю- читинебезпечні ситуації, які можуть призвести до тяжких або смертельних травм, особи з медичним імплантатом перед викорис- танням цього виробу повинні проконсультуватися зі своїм лікарем івиробником імплантату.

При використанні подовжувальних кабелів вони повинні відповідати мінімальним перетинам в нижченаведеній таблиці: Напруга Довжина кабелю Перетин 230 – 240 В / 50 Гц До 20 м 1,5 мм

НЕБЕЗПЕКА! Ураження струмом! Через обрізаний мережний штекерний роз’єм по мережевому кабе- лю до електричної зони може проникнути волога та стати причиною короткого замикання. v Ні в якому разі не обрізати мережний штекер (наприклад, з метою прокладання через стіну). v Витягуйте штекер з розетки не за кабель, а за штекерну колодку. v У разі необхідності заміни електричного кабелю, її має виконати виробник або його представник, щоб уникнути загрози безпеці. Сітьова вилка та муфтові з'єднання повинні бути бризкозахищені. Переконайтеся, що електричні штекерні з'єднання перебувають поза зоною затоплення. Сітьову вилку та провід підключення до електромережі захищайте від спеки, попадання масел та стикання з гострими кантами. Слідкуйте за сітьовою напругою. Вказівки на паспортній табличці повинні відповідати параметрам електромережі. При перебуванні в басейні сітьова вилка насоса повинна бути обов'язко- во натягнута. Провід підключення до мережі не дозволяється застосовувати для кріплення чи транспорту вання насоса. Для занурення або підняття, а також закріп-лення насосу варто використовувати трос. Регулярно перевіряйте з’єднувальний провід. Перед користуванням завжди слід здійснити візуальний контроль насоса (перш за все проводу підключення до мережі та сітьової вилки). Пошкодженим насосом користуватися не дозволяється. У випадку пошкодження насос обов'язково перевірте в сервісному центрі GARDENA. Не розбирайте насос на більшу кількість частин, ніж він був розібраний при постачанні. Перед використанням після технічного обслуговування необхідно перевірити, щоб усі деталі були прикручені. При використанні нашого насоса з генератором необхідно дотримува- тися вказівок виробника генератора. Особиста безпека НЕБЕЗПЕКА! Небезпека задухи! Дрібні частини можуть бути легко проковтнуті. Через поліетилено- вий мішок існує небезпека задухи для маленьких дітей. Не допускай- те маленьких дітей до місця збірки. Слідкуйте за мінімальним рівнем води згідно технічних характеристик

Тільки для арт. 1768: Насос не дозволя ється експлуатувати довше 10 хвилин при закритій стороні нагнітання. Пісок та інші абразивні речовини приве-дуть до швидкого зношування й зниження продуктивності насоса. Для посилення тиску не можна використовувати насос через різьбу на стороні впускання. До різьби на стороні впускання можна під'єднувати лише GARDENA плаваючу всмоктуючу систему. Поплавковий вимикач можна налаштовувати тільки поза водою. Під час експлуатації не можна знімати шланг. Перед усуненням неполадок, дати насосу охолонути.

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску

v Перш ніж збирати виріб, відключіть виріб від електрожив-

Шланг можна приєднати за допомогою патрубка насоса

[19 мм (3/4") / 25 мм (1")] або через GARDENA сполучну систему [13 мм (1/2") / 16 мм (5/8") / 19 мм (3/4")]. При вико- ристанні шланга 25 мм (1") насос працюватиме з максимальною продуктивністю. При паралельному підключенні декількох шлангів або приладів можна використовувати GARDENA 2- ходовий або 4-ходовий клапан (арт. 1210 / 1194). Підключення шланга через сполучний штуцер [ зобр. A1 ]: Через сполучний штуцер

можуть бути підключені шланги 25 мм (1") і 19 мм (3/4"). Діаметр шланга 25 мм (1") 19 мм (3/4") GARDENA Хомут для шланга арт. 7192 арт. 7191 Шлангове з’єднання [ зобр. A1 ] Викрутити спо- лучний штуцер у з’єднанні

викручувати [ зобр. A3 ]. 25 мм (1") i 19 mm (3/4") шланги, приєднані через сполучний

, необхідно закріпити, наприклад, за допомогою GARDENA хомута для шланга арт. 7192 / 7191.

1. Тільки для арт. 1768 [ зобр. A4 ]: одягніть фіксатор поплавко-

2. Нагвинтіть приєднувальний ніпель

(при 25 мм (1") -шлангах викрутіть спочатку приєднувальний

3. Натягніть шланг на приєднувальний ніпель

і закріпіть його за допомогою, наприклад, GARDENA шлангового хомута арт.7192 / 7191. Підключення шланга за допомогою сполучної системи GARDENA [ зобр. A5 ]: За допомогою сполучної системи GARDENA можуть бути підклю- чені 19 мм (3/4")- / 16 мм (5/8") і 13 мм (1/2")-шланги. Діаметр шланга Приєднання до насоса 13 мм (1/2") GARDENA Комплект для

1768-20.960.01.indd 74 23.09.19 15:261. Тільки для арт. 1768 [ зобр. A4 ]: одягніть фіксатор поплавко- вого вимикача

2. Підключіть шланг за допомогою відповідної GARDENA з'єдну-

вальної системи. Підключення плаваючої всмоктуючої системи [ зобр. A6 / A7 ]: v Підключіть вакуумщільний всмоктувальний шланг

з G1" з’єд- нувачем (наприклад, арт. 1411) та закріпіть його за інший кінець. Всмоктувальний шланг

має бути обрізаний по довжині таким чином, щоб під час роботи він не утворював петель і не всмокту- валося повітря. Для безперебійної експлуатації (видалення повітря) необхідно витягнути зворотний клапан

плаваючої всмоктуючої системи. v Відгвинтіть корпус фільтра

за допомогою плоскогубців. При цьому використанні зворотній клапан

не потрібний, тому що насоси мають зворотний клапан. Всмоктувальний шланг повинен мати довжину 50 см. При плаваючому всмоктуванні насос повинен лежати в цистерні. Всмоктування у вертикальному положенні, коли насос підвішений, не можливо. Поплавковий вимикач не функціонує лежачи, а реле захисту від «сухого ходу» не активно. v Ввімкніть і вимкніть насос вручну і проконтролюйте. Якщо вода не прокачується, насос необхідно знову вимкнути.

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску

v Перш ніж підключати, регулювати або транспортувати виріб, відключіть виріб від електроживлення. Перекачування води [ зобр. O1 ]: Насос повинен бути занурений у колодязь або в резервуар водою за допомогою троса, який входить у поставку. Для того, щоб насос почав всмоктувати воду, його необхідно занурити у воду мінімум на 100 мм. Щоб не забруднювати фільтр, необхідно закріпити насос на висоті 30 см від дна.

1. Надійно прив'яжіть трос

2. Занурте насос за допомогою троса

у колодязь або в резервуар з водою.

4. Для глибоких колодязів або шахт (приблизно з 5 м) проводьте

по тросу за допомогою хомутів.

5. Підключіть насос до мережі електроживлення.

Насос запрацює приблизно через 3 секунди після підключення до мережі. Насос готовій до експлуатації. Тільки для арт. 1768: Автоматичний режим роботи з поплавковим вимикачем [ зобр. O2 ]: Щоб насос автоматично відключався після виходу робочої рідини, поплавковий вимикач

повинен вільно рухатися на поверхні води. Завдяки вбудованому зворотному клапану, тиск шланга буде зберігатися доти, доки через шланг буде забиратися вода. Регулювання рівня вмикання та вимикання [ зобр. O3 ]: Максимальний рівень вмикання та мінімальний рівень вимикання регулюються (див. 7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ) , для цього кабель поплавкового перемикача вдавити в фіксатор поплавко- вого перемикача.

• Чим коротше кабель між поплавковим вимикачем

, тим нижче буде рівень води при включенні, й тим вище буде рівень води при відключенні. v Вставте кабель поплавкового вимикача

у проріз фіксатора поплавкового вимикача

Для забезпечення вмикання / вимикання поплавкового пере- микачадовжина кабелю між поплавковим перемикачем та фіксатором поплавкового перемикача повинна складати мінімум 10 см. Ручний режим роботи [ зобр. O4 ]: Насос працює постійно тому, що поплавковий вимикач закоро- чений. Це активує реле захисту від «сухого ходу».

1. Вставте поплавковий вимикач

кабелем униз у фіксатор поплавкового вимикача

2. Занурте насос в колодязь або шахту за допомогою

прив'язаного до нього троса.

3. Підключіть насос до мережі електроживлення.

Увага! Насос відразу запрацює. Тільки для арт. 1771 / 1773: Автоматичний режим роботи: Насос відключається автоматично, як тільки вода перестала відкачуватися. Завдяки вбудованому зворотному клапану, тиск шланга буде зберігатися доти, доки через шланг буде забиратися вода. Як тільки через шланг знову відкачувати меться вода (тиск в шланзі впаде нижче прибл. арт. 1771: 2,2 бар / арт. 1773: 2,9 бар), насос автоматично включиться. Програма для малої кількості води й сигнал появи крапель води: Сигнал появи крапель води: Регулятор потоку відключить насос, як тільки більше не буде відбиратися вода. При негерметичності на магістралі нагнітання (наприклад, негерметичний напірний шланг або водопровідний кран) насос включається та виключається через короткі проміжки часу. Якщо насос включається та виключається частіше, ніж 7 разів за 2 хв. (при течі < 6 л / ч), насос виключиться повністю. Після усу- нення негерметичності на магістралі нагнітання, необхідно відклю- чити і знову включити насос у мережу, щоб він був готовий до екс-

Програма для малої кількості води: Для запобігання передчасному вимкненню насоса в разі несанк- ціонованого використання з невеликою кількістю води (наприклад, крапельний полив), сигнал появи крапель активується тільки за 60хвилин (програма для малої кількості води). Циклічне ввімкнення й вимкнення насоса під час програми для малої кількості води не впливає на термін служби насоса. Експлуатація пральних машин: У пральних машин після завершення подачі мінімальної кількості води програма для малої кількості води із тривалістю експлуа- тації60 хвилин автоматично повернеться до нормального режиму роботи насоса, що забезпечить безпроблемну експлуатацію пральної машини й понад 60 хвилин. При постійному крапельному поливі: якщо програма для малої кількості води потрібна Вам довше ніж 60 хв., зрошення треба перервати на 5 хв. до того, як сплинуть 60хвилин. Після цього програмою для малої кількості води можна користуватися ще наступні 60 хвилин.

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску

v Перш ніж проводити роботи з технічного обслуговування виробу, відключіть виріб від електроживлення. Чищення фільтра [ зобр. M1 ]: Для забезпечення тривалої, надійної експлуатації необхідно через регулярні проміжки часу очищувати фільтр

Після перекачування брудної води необхідно відразу ж очистити

на1/4-оберту за годинниковою стрілкою, йвитягніть його (штикове з'єднання).

під проточною водою.

3. Зберіть знову фільтр

, здійснивши всі дії у зворотній послідов-

Насос не можна експлуатувати без фільтра. Промивання насоса: Після перекачування хлорованої води насос необхідно промити.

1. Прокачуйте ледве теплу воду (макс. 35 °C), можливо з додаван-

ням неагресивного засобу, що чистить (наприклад, засобу

1768-20.960.01.indd 75 23.09.19 15:26для миття посуду), доти, доки вода, що перекачується, не стане

2. Утилізуйте відходи згідно з директивами закону про ліквідацію

Виведення з експлуатації: Насос не захищений від морозу! Виріб повинен зберігатися в недоступному для дітей місці.

1. Відключіть насос від мережі електроживлення.

2. Переверніть насос догори дном, поки не перестане витікати

3. Очистіть насос (див. 4. ДОГЛЯД).

4. Зберігайте насос в сухому, закритому й захищеному від

морозу місці. Утилізація: (відповідно до Директиви 2012/19/ЄС) Виріб не можна утилізувати зі звичайними побутовими відходами. Він повинен бути утилізований відповідно до місцевих чинних стандартів з охорони навколишнього середовища.

v Утилізуйте виріб у або за допомогою місцевого спеціалізо- ваного збірного пункту з утилізації.

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання травм при ненавмисному запуску виробу. v Перед усуненням неполадок, відключіть виріб від електроживлення. Проблема Можлива причина Спосіб усунення Насос працює, але не відкачує Повітря не може вийти, тому що закрито магістраль нагні- тання (Можливо перегнувся напірний рукав). v Відкрийте напірну лінію. (наприклад, запірний вентиль, пристрої для дозування). Повітряна пробка у всмокту- вальному патрубку. v Почекайте 60 секунд, поки насос самостійно не вида- лить повітря ( при необхід- ності виключити/включити). Фільтр забився. v Очистіть фільтр (див. 4. ДОГЛЯД). Рівень води при введенні в екс плуатацію нижче дозволеного мінімального рівня води. v Зануріть насос глибше. При використанні плаваючого всмоктуючого пристрою у всмоктувальному шлангу утворюється повітряний

v Видаліть зворотний клапан перед корпусом фільтру всмоктуючого пристрою. Насос не запускається або в процесі експлуатації раптово зупиняється Тепловий захисний вимикач відключив насос через пере-

v Очистіть фільтр (див. 4. ДОГЛЯД). Звертайте увагу на макси- мальну температуру середовища (35 °C). Зворотний клапан застряг. v Зверніться до сервісного центру GARDENA. Насос без струму. v Перевірте запобіжники йелектричні з'єднання. Спрацював пристрій захисного відключення (струм витоку). v Відключіть насос від мережі електроживлення ізверніться до сервісного центру GARDENA. Тільки для арт. 1771 / 1773: Активовано сигнал появи крапель. Перевищено макси- мальну тривалість для сигналу появи крапель (програма для малої кількості води 60 хв.). v При використанні програми для малої кількості води скоротіть тривалість поливу або перервіть роботу на 5хвилин. Збільшіть витрату води. Витягніть штепсельну

Проблема Можлива причина Спосіб усунення Порушення герметичності на напірній стороні. v Усуньте порушення герме- тичності на напірній стороні, за наявності. Насос працює, але продуктивність падає Фільтр забився. v Очистіть фільтр (див. 4. ДОГЛЯД). ВКАЗІВКА: в разі інших несправностей зверніться, будь ласка, до сервісного центру GARDENA. Ремонтні роботи повинні виконуватися тільки сервісними центрами GARDENA, а також спеціалізованими фірмами, які сертифіковані компанією GARDENA.

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Заглибний насос високого

(арт. 1773) Номінальна потужність Вт 900 900 1100 Мережева напруга В (AC) 230 230 230 Частота мережі Гц 50 50 50 Макс. продуктивність

л/ч 5900 5900 6100 Макс. тиск / макс. висота відкачування рідини

Макс. глибина заглиблення м 12 12 17 Висота залишкового рівня

мм 15 15 15 Тиск при включенні бар – 2,2 2,9 Мін. глибина загли- бленняпри введенні в експлуатацію (около) мм 100 100 100 Сполучний кабель м 15 (H07RN-F) 15 (H07RN-F) 20 (H07RN-F) Вага без кабелюl (около) кг 7,5 7,5 8,1 Фіксуючий трос

м 15 15 20 Макс. температура робочої рідини °C 35 35 35

GARDENA плаваюча всмоктуюча система Для вільного від забруднень всмоктування з-під поверхні води. арт. 1417 GARDENA 2- / 4-ходовий

Для паралельного підключення декількох шлангів або приладів. арт. 1210 / 1194 GARDENA Хомут для

Для 25 мм (1")-шлангів через сполучний

Для19 мм (3/4")-шлангів через сполучний

9. СЕРВІСНЕ ОБСЛУГОВУВАННЯ /

Для зв’язку дивіться, будь ласка, адресу на звороті. Гарантійний лист: У випадку виконання гарантійних вимог із вас не стягуватиметься плата за надані послуги. GARDENA Manufacturing GmbH надає для всіх GARDENA оригіналь- них нових виробів гарантію терміном на 2 роки з моменту, коли вони були вперше придбані у дилера, якщо вироби були викори- стані виключно у приватних цілях. На вироби, придбані на вторин- ному ринку, ця гарантія виробника не поширюється. Надана гарантія поширюється на всі істотні недоліки виробу, які на підста- ві доказів пояснюються дефектами матеріалу або виробничим

1768-20.960.01.indd 76 23.09.19 15:26браком. Ця гарантія передбачає безкоштовну заміну несправного виробу на справний, або ж ремонт несправного виробу, надісла- ного нам користувачем. Ми зберігаємо за собою право вибору одного з цих варіантів. Ця послуга надається за таких умов:

• Виріб використовувався за призначенням і згідно з рекомендаці- ями, наведеними в інструкціях із експлуатації.

• Ані покупець, ані треті особи не намагалися відкрити або відремонтувати виріб.

• В процесі експлуатації були використані тільки оригінальні GARDENA запасні та швидкозношувані частини.

• Пред’явити копію чека. Гарантія не поширюється на звичайний знос деталей і компонентів (наприклад, на ріжучих пристроях, деталях кріплення ріжучих при- строїв, турбінах, джерелах світла, клиновидних і зубчастих реме- нях, крильчатці, повітряних фільтрах, свічках запалення), візуальні зміни, атакож швидкозношувані частини і витратні матеріалі. Ця гарантія виробника, відповідно вище вказаних умов, обмежу- ється постачанням зметою заміни і ремонтом. Інші претензії до нас як виробника, такі як відшкодування збитку, не обґрунтовують- ся гарантією виробника. Звичайно, ця гарантія виробника, не стосується існуючих, встановлених законом ідоговірних гарантій- них зобов’язань дилера / продавця. Гарантія виробника підлягає правовим положенням ФРН. У гарантійному випадку надішліть, будь ласка, несправний виріб разом із копією чеку про покупку і описом несправності, сплатив- ши вартість пересилки, на адресу GARDENA сервісного центру. Швидкозношувані деталі: Крильчатка і фільтр є швидкозношуваними деталями, й гарантія на них не розповсюджується.
