ПОСІБНИК КОРИСТУВАЧА MB 443 X VIKING

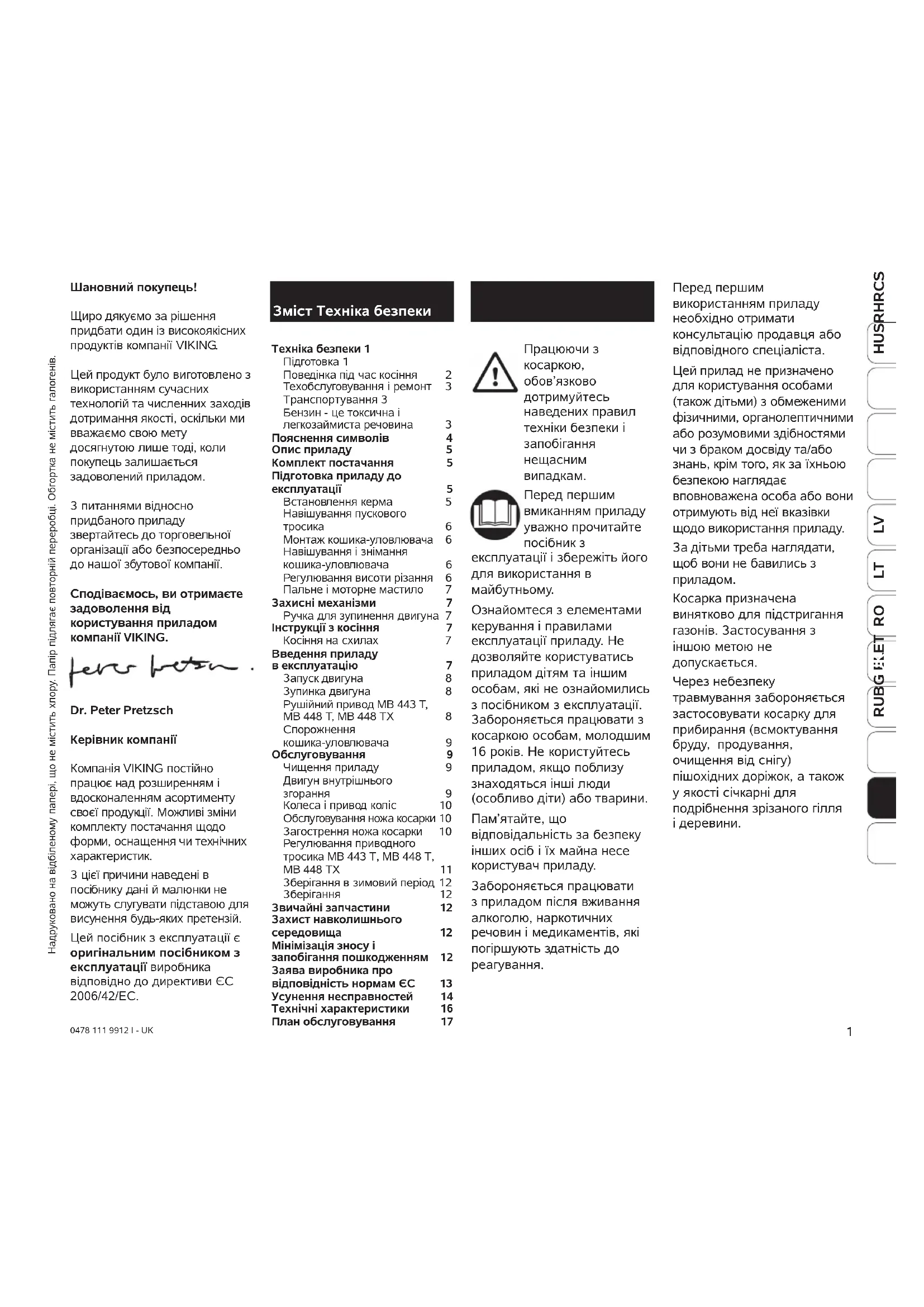

обов’язково дотримуйтесь наведених правил техніки безпеки і запобігання

Перед першим вмиканням приладу уважно прочитайте

експлуатації і збережіть його для використання в майбутньому. Ознайомтеся з елементами керування і правилами експлуатації приладу. Не дозволяйте користуватись приладом дітям та іншим особам, які не ознайомились з посібником з експлуатації. Забороняється працювати з косаркою особам, молодшим 16 років. Не користуйтесь приладом, якщо поблизу знаходяться інші люди (особливо діти) або тварини. Пам’ятайте, що відповідальність за безпеку інших осіб і їх майна несе користувач приладу. Забороняється працювати з приладом після вживання алкоголю, наркотичних речовин і медикаментів, які погіршують здатність до реагування. Шановний покупець! Щиро дякуємо за рішення придбати один із високоякісних продуктів компанії VIKING. Цей продукт було виготовлено з використанням сучасних технологій та численних заходів дотримання якості, оскільки ми вважаємо свою мету досягнутою лише тоді, коли покупець залишається задоволений приладом. З питаннями відносно придбаного приладу звертайтесь до торговельної організації або безпосередньо до нашої збутової компанії. Сподіваємось, ви отримаєте задоволення від користування приладом компанії VIKING. Dr. Peter Pretzsch Керівник компанії Компанія VIKING постійно працює над розширенням і вдосконаленням асортименту своєї продукції. Можливі зміни комплекту постачання щодо форми, оснащення чи технічних характеристик. З цієї причини наведені в посібнику дані й малюнки не можуть слугувати підставою для висунення будь-яких претензій. Цей посібник з експлуатації є оригінальним посібником з експлуатації виробника відповідно до директиви ЄС 2006/42/EC. Зміст Техніка безпеки Техніка безпеки 1 Підготовка 1 Поведінка під час косіння 2 Техобслуговування і ремонт 3 Транспортування 3 Бензин - це токсична і легкозаймиста речовина 3 Пояснення символів 4 Опис приладу 5 Комплект постачання 5 Підготовка приладу до експлуатації 5 Встановлення керма5 Навішування пускового тросика 6 Монтаж кошика-уловлювача6 Навішування і знімання кошика-уловлювача6 Регулювання висоти різання 6 Пальне і моторне мастило 7 Захисні механізми 7 Ручка для зупинення двигуна 7 Інструкції з косіння 7 Косіння на схилах 7 Введення приладу в експлуатацію 7 Запуск двигуна 8 Зупинка двигуна 8 Рушійний привод MB 443 T, MB 448 T, MB 448 TX 8 Спорожнення кошика-уловлювача9 Обслуговування 9 Чищення приладу 9 Двигун внутрішнього згорання 9 Колеса і привод коліс10 Обслуговування ножа косарки 10 Загострення ножа косарки 10 Регулювання приводного тросика MB 443 T, MB 448 T, MB 448 TX 11 Зберігання в зимовий період 12 Зберігання 12 Звичайні запчастини 12 Захист навколишнього середовища12 Мінімізація зносу і запобігання пошкодженням 12 Заява виробника про відповідність нормам ЄС 13 Усунення несправностей 14 Технічні характеристики 16 План обслуговування 17 Перед першим використанням приладу необхідно отримати консультацію продавця або відповідного спеціаліста. Цей прилад не призначено для користування особами (також дітьми) з обмеженими фізичними, органолептичними або розумовими здібностями чи з браком досвіду та/або знань, крім того, як за їхньою безпекою наглядає вповноважена особа або вони отримують від неї вказівки щодо використання приладу. За дітьми треба наглядати, щоб вони не бавились з

Косарка призначена винятково для підстригання газонів. Застосування з іншою метою не допускається. Через небезпеку травмування забороняється застосовувати косарку для прибирання (всмоктування бруду, продування, очищення від снігу) пішохідних доріжок, а також у якості січкарні для подрібнення зрізаного гілля і деревини. Надруковано на відбіленому папері, що не містить хлору. Папір підлягає повторній переробці. Обгортка не містить галогенів.2 0478 111 9912 I - UK

• Прилад дозволяється передавати чи надавати у тимчасове користування (обов’язково разом із цим посібником!) лише особам, які знайомі з правилами його використання.

• На час роботи з косаркою одягайте міцне взуття з шорсткою підошвою і довгі

Не косіть босоніж або, наприклад, у легких

• Перед косінням уважно огляньте ділянку і приберіть із неї каміння, палиці, дріт, кістки та інші сторонні предмети.

• Перед використанням приладу огляньте його і переконайтесь, що різальний інструмент, гвинт кріплення і різальний блок загалом перебувають у бездоганному технічному

• Дотримуйтесь встановлених місцевими органами влади годин, у які дозволено косити траву на газонах. Поведінка під час косіння

• Уникайте косіння мокрої трави. На мокрій траві підвищується небезпека поранення через погіршену стійкість користувача (Пильнуйте, щоб не посковзнутись,

• Забороняється знімати або перемикати встановлені на приладі захисні механізми, наприклад, прив’язувати важіль до рульового

• Косіть траву тільки при денному світлі або в умовах доброго освітлення.

• Займайте надійне положення на схилах. Не косіть на дуже крутих схилах, щоб не втратити контроль над приладом.

• Спокійно просувайтеся вперед, керуючи приладом. При швидкому переміщенні косарки зростає небезпека поранення у випадку спотикання, сковзання

• Косіть поперек схилу, а не вгору чи вниз, щоб у випадку втрати контролю над приладом чи падіння не наражатися на небезпеку потрапити під косарку, що працює.

• Будьте особливо пильні, змінюючи напрям руху на схилах, щоб не втратити контролю над приладом.

• Будьте уважні, коли доводиться рухатись спиною вперед або тягнути

• Будьте особливо пильні, обертаючи косарку або підтягуючи її до себе.

• Вимикайте двигун та відповідно відключайте ножі косарки при транспортуванні чи пересуванні косарки в нахиленому стані по будь- якій поверхні, крім трави, а також при транспортуванні або пересуванні косарки до місця роботи і назад.

• Не користуйтесь косаркою з пошкодженими або знятими захисними механізмами і захисними сітками, наприклад, без вивантажувальної кришки або кошика-уловлювача.

• Будьте обережні, запускаючи косарку. Пильнуйте, щоб різальний інструмент перебував на достатній відстані від ніг.

• Перед початком роботи встановіть пристрій на рівну поверхню. Під час запуску двигуна пристрій не повинен перекинутися.

• Не допускайте сторонніх осіб у небезпечну

• Не відкривайте вивантажувальної кришки і не спорожняйте кошик- уловлювач, коли двигун працює. Небезпека поранення ножем, який обертається!

• Небезпека отримання травми! Ніколи не наближайте ноги і руки до рухомих

Тримайтесь на безпечній відстані від викидного отвору. Завжди дотримуйтесь дистанції, заданої рульовим

• Не підіймайте і не носіть косарку з працюючим

• Ніколи не прикріплюйте предмети до ручки керування (наприклад, робочій одяг).

• Вимикайте двигун і виймайте штекер свічки запалення: - перед розмиканням блокувань та чищенням викидного каналу;3 0478 111 9912 I - UK HUSRHRCS

RUBGUKET -якщо ніж наткнувся на стороннє тіло (перевірте різальний інструмент на наявність пошкоджень); - перед тим, як перевіряти, чистити чи виконувати інші роботи на косарці; -якщо косарка почала сильно вібрувати: негайно перевірте

- залишаючи косарку без

декількох секунд після вимкнення приладу.

Місцеве законодавство може обмежувати мінімальний вік користувача.

• Щоб запобігти загоранню приладу, не допускайте потрапляння трави, листя і мастила до двигуна і вихлопної труби.

• З міркувань безпеки забороняється використовувати косарку VIKING з бензиновим двигуном на схилах із нахилом більше 25° (46,6%). Косити треба тільки поперек схилу, а не вгору чи вниз, щоб не втратити контролю над

• На вантажній платформі закріпити прилад за допомоги належних засобів кріплення (ремені, тросі і

• Під час транспортування приладу дотримуйтесь регіональних приписів, зокрема тих, що стосуються безпеки під час завантаження та перевезення предметів на навантажувальній

Перед виконанням будь-яких робіт на приладі витягайте штекер свічки

У рамках техобслуговування дозволяється проводити тільки роботи, описані у цьому посібнику. Інші роботи повинні виконуватись спеціалістами сервісної служби компанії VIKING. Інші роботи повинні виконуватись спеціалістами сервісної служби компанії VIKING. VIKING рекомендує проводити технічне обслуговування та ремонт лише спеціалістами сервісної служби компанії VIKING. Повинні застосовуватись лише високоякісні інструменти, обладнання та запчастини. Інакше виникає небезпека нещасних випадків, які можуть привести до ушкодження людей та пристрою. Компанія VIKING рекомендує використовувати лише оригінальний інструмент, обладнання та запчастини За своїми властивостями вони є оптимальними для пристрою та відповідними до вимог користувачів.

• Для підтримання приладу в робочому стані міцно закручуйте всі гайки і

• Якщо різальний інструмент або косарка наштовхнулась на якусь перешкоду або сторонній предмет, вимкніть і ретельно огляньте прилад.

• Заборонено користуватися косаркою з пошкодженим або погнутим колінчатим

Небезпека поранення несправними деталями!

• Регулярно перевіряйте - кошик-уловлювач на предмет зносу, пошкодження або втрати працездатності.

• З міркувань безпеки зношені і пошкоджені компоненти необхідно

Увага! Бензин - це токсична і легкозаймиста

• Зберігайте бензин у ємностях, що спеціально для цього передбачені.

• Тримайте бензин на безпечній відстані

випромінювачів тепла та інших джерел займання. 25° нахилу відповідають вертикальному підйому 46,6 см на 100 см горизонтальної поверхні. Щоб забезпечити достатнє змащування двигуна, під час використання приладу необхідно додатково дотримуватися вказівок в посібнику з експлуатації двигуна, що постачається в комплекті. Транспортування Щоб запобігти травм гострими та

частинами приладу, працюйте лише в рукавичках.

• перед транспортуванням виключити прилад, дріт до свічки запалювання, витягнути та почекати, коли ніж зупиниться.

• Прилад можна транспортувати тоді, коли мотор остигнув та паливний бак спустів.

• Переносити прилад лише

• Використовуйте належні вантажні засоби (вантажні платформи, підйомні

25°4 0478 111 9912 I - UK Перед виконанням робіт на різальному інструменті, проведенням техобслуговування або чищення, а також залишаючи прилад без нагляду, необхідно витягти штекер свічки

Перед вмиканням приладу прочитайте

експлуатації. Роз’яснення символів Не допускайте сторонніх осіб у небезпечну зону. Різальний інструмент не зупиняється

MB 443 T, MB 448 TX Запуск двигуна MB 448, MB 448 T Запуск двигуна MB 443 T, MB 448 TX Зупинити двигун MB 448, MB 448 T Зупинити двигун MB 443 T, MB 448 TX

рушійний привід MB 448 T

• Перевозити прилад слід із порожнім баком або закритим краном для пального (за наявності).

• Заливайте пальне лише за межами приміщень і не паліть під час цього

• Не заливайте бак до самого верху, залишайте близько 4 см до горловини, щоб було місце для розширення бензину.

• Бензин слід заливати до запуску двигуна. Забороняється відкривати бак і доливати бензин, коли двигун працює або прилад гарячий.

• Якщо бензин перелився через край, то запускати двигун дозволяється лише після очищення залитої бензином поверхні. Не вмикайте запалення, поки пари бензину повністю не вивітрились (витріть пляму

• З міркувань безпеки регулярно перевіряйте бензопровід, кран для пального, бак, кришку бака і підключення на наявність пошкоджень і негерметичних місць і у випадку необхідності замінюйте їх (при необхідності заміни компанія VIKING рекомендує звернутися до сервісної служби VIKING).

• Міняйте пошкоджені глушники і захисні козирки.

• Забороняється ставити заправлену бензином косарку на зберігання всередині будівель. Від випадкового контакту з іскрами або відкритим полум’ям пари бензину можуть загорітися.

• Дочекайтесь охолодження двигуна перед тим, як ставити прилад у закритому приміщенні.

• Не змінюйте базових параметрів регулювання двигуна і не перевищуйте номінальної швидкості

• Під час роботи двигуна прилад випускає отруйні вихлопні гази. Ці гази можуть бути невидимими і не мати запаху. Забороняється використовувати прилад у закритих та погано провітрюваних приміщеннях. Небезпека інтоксикації!

• Спорожнювати бак слід лише за межами приміщення.5 0478 111 9912 I - UK HUSRHRCS

RUBGUKET Опис приладу Встановлення керма 2= Пробки вставте в обидві 13= нижні частини керма (ліву і праву). 3= Гвинт вставте через

15= кабель механізму для зупинки двигуна і 14= кабель приводу (тільки для MB 443 T, MB 448 T, MB 448 TX) у кабельний блок. A= Верхню частину керма встановіть на нижніх

3= Гвинти (з кабельним блоком) вставте в отвори у напрямку зсередини назовні і прикрутіть за

5= поворотних ручок. Підготовка приладу до використання

Опис приладу A Верхня частина керма В Ручка для зупинення

C Пусковий тросик D Верхня частина кошика-уловлювача E Нижня частина кошика-

F Нижня частина керма G Колеса H Корпус I Механізм регулювання висоти різання (передня вісь) J Двигун K Механізм регулювання висоти різання (задня вісь) L Вивантажувальна

M Затискач для кабелю N Поворотна ручка O Кабельний блок P Індикатор рівня

Кабель за допомогою 9= затискача (MB 443 X Кабельний з’єднувач) закріпіть на нижній частині керма (див. малюнок). №Назва Кіл-ть 1 Базовий прилад 1 2 Пробки 2 3 Гвинт 2 4 Кабельний блок 1 (MB 448 T 2) 5Поворотна ручка 2 6 Верхня частина кошика-уловлювача 1 7 Нижня частина кошика- уловлювача 1 8 Стопорна шайба 2 9 Затискач для

• Посібник з експлуатації 1

• Посібник з експлуатації Двигун1 Комплект постачання

Завдяки виточкам на різьбі ручки самостійно не зможуть повністю відкрутитись і загубитись під час роботи. Відпустіть ручку

Для чистки приладу, а також для компактного транспортування і зберігання відкидайте верхню частину ручки керування. Небезпека травмування! Перед тим як відкрити мотор, його треба вимкнути і відключити контакт свічки запалювання. Ручка керування не повинна бути навантажена (наприклад, повішеним на ручку керування робочим

Небезпека затискання! Якщо відкрутити ручку, що обертається, то можна відкрити верхню частину ручки керування. Тому тримайте рукою верхню частину ручки керування (А) в найвищий позиції, одночасно відкриваючи ручку, що обирається. УВАГА!6 0478 111 9912 I - UK Навішування і знімання кошика-

L= Вивантажувальну кришку витягніть

Щоб навісити: Кошик-уловлювач передбаченими 19= отворами надіньте на 20= відповідні гачки на

Вивантажувальну кришку вручну насуньте донизу до кошика- уловлювача.

Зніміть кошик ізгачків і витягніть.

6= Верхню і 7= нижню частину кошика-

розташуйте на рівній

17= Язички на верхній частині кошика заведіть

18= кріплення на нижній

Натисніть язичок донизу і вставте 8= стопорну шайбу в отвори на кріпленні. З силою натисніть шайбу у середину.

Щоб встановити кошик- уловлювач на протилежному боці, повторіть наведені вище дії. Закрийте кошик і злегка натисніть на верхню частину, щоб вона увійшла у з’єднання з нижньою

Натискайте стопорну шайбу усередину, поки вона не зайде у болт

Для навішування і знімання кошика- уловлювача необхідно вимкнути двигун. Навішування пускового тросика B= Ручку для зупинення двигуна натисніть і утримуйте, щоб вимкнути гальмо. C= Пусковий тросик повільно витягніть і закріпіть у 16= відповідному блоці.

Регулювання висоти різання Передбачена можливість встановлення семи різних положень висоти різання - від 25 до 70 мм. Зазвичай використовуються висоти від 2 до 6. Положення 1 = найменша

Положення 7 = найбільша

I= Важіль для регулювання висоти різання на передній осі знаходиться поряд із лівим переднім

K= Важіль для регулювання висоти різання на задній осі знаходиться поряд із лівим заднім колесом.

Для регулювання висоти різання необхідно вимкнути двигун.7 0478 111 9912 I - UK HUSRHRCS

RUBGUKET Пальне і моторне

Моторне мастило Перед першим запуском приладу необхідно залити моторне мастило (користуйтесь щупом)! Відомості про тип і кількість мастила див. у посібнику з експлуатації двигуна. Контроль рівня моторного

перевіряйте рівень моторного мастила. Встановіть косарку в горизонтальному положенні і зачекайте близько 2 хвилин, щоб мастило зібралося в одному місці. Повністю закрутіть щуп для визначення рівня мастила. Рівень мастила повинен перебувати на маркованій частині щупа.

Рекомендовано свіже фірмове пальне, неетилований бензин з октановим числом не менше 91.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX оснащуються механізмом для зупинки двигуна. Якщо відпустити B= ручку для зупинки двигуна, двигун зупиниться одразу, а ніж перестане обертатись через декілька секунд. Захисний механізм

Введення приладу в експлуатацію Інструкції з косіння Косіння на схилах З міркувань безпеки забороняється використовувати косарку VIKING з бензиновим двигуном на схилах із нахилом більше 25° (46,6%). Косити треба тільки поперек схилу, а не вгору чи вниз, щоб не втратити контролю над приладом. Небезпека отримання

25° нахилу відповідають вертикальному підйому 46,6 см на 100 см горизонтальної поверхні. Щоб забезпечити достатнє змащування двигуна, під час використання приладу необхідно додатково дотримуватися вказівок в посібнику з експлуатації двигуна, що постачається в

Щоб трава на газоні була гарною і густою, косіть її часто, не дозволяючи рости у висоту. У гарячому і сухому кліматі не рекомендується косити надто близько до землі, бо сонце випалить траву на газоні і зробить його непривабливим на вигляд. Гострота ножа безпосередньо впливає на якість косіння. Регулярно підточуйте ніж (звертайтесь до спеціалізованих торговельних закладів). Забороняється косити під час дощу, а також коли трава мокра. Користуйтесь тільки непошкодженим кошиком- уловлювачем.

• Перед косінням уважно огляньте ділянку і приберіть із неї каміння, палиці, дріт, кістки та інші сторонні предмети. I= Регулюючий важіль на передній осі і K= регулюючий важіль на задній осі спочатку натисніть до колеса, а потім зафіксуйте в бажаному положенні (= висота різання). Позначки висоти різання розташовані поряд із важелями, відповідно, на корпусі і на кошику- уловлювачі.

Висота різання, відрегульована на передній і задній осях, повинна збігатися. Недотримання цієї вимоги призводить до погіршення захвату скошеної трави.8 0478 111 9912 I - UK B= Ручку для зупинки двигуна на верхній частині керма натисніть і утримуйте. C= Повільно витягніть пусковий тросик, а потім із силою протягніть його на довжину руки. Повільно відпускайте тросик, щоб він намотався на стартер. Виконуйте процедуру, поки двигун не заведеться.

Не запускайте двигун у високій траві, коли встановлена найменша висота різання - це призводить до створення додаткового навантаження

Для двигуна встановлена фіксована оптимальна робоча швидкість

Запуск двигуна MB 443, MB 443 T, MB 443 X, MB 448 TX Перед запуском холодного двигуна тричі натисніть 21= кнопку підсмоктування. Натискати кнопку підсмоктування перед запуском розігрітого двигуна, як правило, не

Така необхідність може виникнути, якщо двигун запускається в умовах низької температури. Крім того, тричі натиснути кнопку підсмоктування необхідно, запускаючи двигун після заправляння бака, якщо перед цим бак був повністю спорожнений. MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

• Бензин слід заливати до запуску двигуна. Забороняється відкривати бак і доливати бензин, коли двигун працює або прилад гарячий.

• Будьте обережні, запускаючи косарку. Пильнуйте, щоб різальний інструмент знаходився на достатній відстані від ніг.

• Небезпека отримання травми! Ніколи не наближайте ноги і руки до рухомих деталей.

• На час роботи з косаркою одягайте міцне взуття і довгі штани. Не косіть босоніж або у легких

• Не користуйтесь приладом, якщо поблизу знаходяться інші люди (особливо діти) або

Зупинка двигуна Щоб зупинити двигун,

B= ручку; двигун і ніж деякий час будуть рухатись за інерцією, а потім зупиняться.

Рушійний привод MB 443 T, MB 448 T, MB 448 TX Q= потягніть важіль рушійного приводу: увімкнеться привод

Швидкість приводу: 3,5 км/год Відпустіть важіль рушійного приводу: привод косарки вимкнеться.

RUBGUKET Періодичність техобслуговування: після кожного використання Після косіння прилад необхідно ретельно почистити. Дбайливе поводження дозволяє вберегти прилад від пошкодження і подовжити термін його служби. Нижню частину косарки необхідно почистити за допомогою щітки з водою. Залишки трави, які застряли в корпусі й викидному каналі, видаліть дерев’яною

Чистка ножів. Забороняється мити компоненти двигуна, прокладки, підшипники і електричні елементи струменем води під тиском - це може призвести до пошкодження приладу. Не користуйтеся агресивними засобами для чищення. Агресивні засоби для чищення можуть пошкодити пластик та метал, що негативно впливає на безпечну роботу Вашого приладу VIKING. Якщо неможливо видалити забруднення за допомогою води та щітки або ганчірки, VIKING рекомендує застосовувати спеціальні засоби для чищення (наприклад, «STIHL Spezialreiniger»). Зверніть увагу: Для чищення і технічного обслуговування косарку необхідно підняти за пере - дню частину і перекинути. Не перекидайте прилад на бік, бо це призведе до витоку бензину. Перед перекиданням приладу спорожніть бак (працюйте, поки бензин не скінчиться), відкрутіть поворотні ручки і підніміть вивантажувальну кришку.

Чищення приладу Періодичність техобслуговування: див. посібник з експлуатації двигуна Дотримуйтесь інструкцій з експлуатації і техобслуговування, наведених у посібнику з експлуатації двигуна. Особливо велике значення для подовження терміну служби двигуна мають постійне підтримання достатнього рівня мастила та регулярна заміна повітряного і масляного

Для нормального охолодження двигуна охолоджувальні ребра повинні завжди бути

обслуговування або інших робіт на ножі обов’язково витягуйте штекер свічки запалення. Не доторкайтесь до ножа, поки він не зупиниться. Для чищення та обслуговування приладу дочекайтесь охолодження

Для отримання потрібної інформації та допоміжних засобів завжди звертайтеся до сервісної служби. Компанія VIKING рекомендує проводити технічне обслуговування та ремонт лише в сервісних службах компанії VIKING. VIKING рекомендує використовувати лише оригінальні запчастини VIKING!

отримання травми! Працюйте тільки в рукавичках. Спорожнення кошика-уловлювача Якщо індикатор рівня наповнення закритий (положення STOP), це означає, що кошик- уловлювач повний і його необхідно спорожнити.

22= язичок на кошику і відчиніть верхню частину кошика догори. Перекиньте кошик

24= ручки на нижній частині і вбудованої 23= ручки на верхній частині спорожніть

Після спорожнення кошика закрийте верхню частину і зафіксуйте язичок.

Перед тим, як знімати кошик-уловлювач, обов’язково зупиніть двигун.10 0478 111 9912 I - UK Періодичність техобслуговування: через кожні 25 годин експлуатації Якщо з часом починає погіршуватись продуктивність приладу, перевірте, чи не викликано це тим, що затупився ніж. Демонтаж ножа Використовуйте 25= відрізок деревини (60 x 60 мм) для

26= ножа. 27= відкрутіть гвинт. Заточування ножа косарки Ножі необхідно загострювати з дотриманням наступних вимог. - Охолоджуйте ніж під час загострення, наприклад, водою. Поверхня ножа не повинна набувати синюватого кольору - це призведе до погіршення характеристик різання. Загострення ножа

Шарикопідшипники коліс не потребують технічного обслуговування. Трансмісія не потребує технічного обслуговування. Колеса і привод коліс

Небезпека травмування! Зношений ніж може відламатися та спричинити тяжкі травми. Тому завжди необхідно дотримуватися інструкцій стосовно обслуговування

Знос ножів безпосередньо залежить від місця та часу їх використання. Якщо Ви використовуєте пристрій на піщаній поверхні, тобто при більш сухих умовах, ніж піддається більш інтенсивним навантаженням та зношується в середньому

При зміні ножа косарки необхідно також обов’язково обновити гвинт ножа (27), захисну шайбу (29).

Небезпека травмування! Для отримання потрібної інформації та допоміжних засобів завжди звертайтеся до сервісної служби (компанія VIKING рекомендує сервісну службу VIKING). VIKING рекомендує використовувати лише оригінальні запчастини VIKING! Періодичність техобслуговування: перед кожним використанням газонокосарку поставити в позицію очистки. 26= Очистити ніж косарки та перевірити на наявність пошкоджень (надрізи або тріщини) та зносу; якщо необхідно, замінити. Поріг зносу: Товщина ножа у кожному місці має дорівнювати щонайменше 2мм. (Перевірка за допомоги штангенциркуля). Леза при заточуванні повинні бути заточені максимально на 5мм. В цілях перевірки

33= лінійку до передньої крайки ножа та проконтролювати ступень зносу.

Якщо на газонокосарку не встановлений ніж, що додається, а, наприклад, ніж для роздроблення трави, як приналежність, що постачається на замовлення, відповідно цьому діють інші норми граничного зношення.11 0478 111 9912 I - UK HUSRHRCS

RUBGUKET Періодичність техобслуговування: у випадку необхідності (привод не вмикається, якщо потягнути важіль) Прилад постачається з правильно відрегульованим

У випадку зношення муфти або зміни довжини тросика його необхідно відрегулювати. MB 443 T, MB 448 TX 30= Контргайку відкрутіть. 31= Регулюючий гвинт викручуйте, поки не буде досягнуто потрібне положення. 31= Регулюючий гвинт

30= контргайкою. MB 448 T Регулювання відбувається за

розташованого на верхній частині керма 32= ходового гвинта. Обертання гвинта у напрямку “+” призводить до збільшення натягу тросика, а у напрямку “-”, навпаки, до його

Правильне регулювання Після проходження важелем приблизно третини траєкторії приводні колеса повинні блокуватись. Натисніть приводний важіль і одночасно тягніть косарку

Регулювання приводного тросика MB 443 T, MB 448 T, MB 448 TX

Якщо приводний тросик відрегульований неправильно, то косарка може почати рухатись одразу після запуску двигуна і травмувати людей або завдати матеріальної шкоди. Регулювання повинно проводитись регулярно (при пошуку сервісної служби компанія VIKING рекомендує звернутися до сервісної служби VIKING). Монтаж ножа косарки Ніж необхідно встановлювати відігнутими краями догори. Використовуйте 25= відрізок деревини (60 x 60 мм) для

26= ножа. Ніж встановіть на 28= втулку і закріпіть за

27= гвинта і 29= шайби (момент затягування 60 - 65 нм).

Точно витримуйте вказаний момент затягування гвинта кріплення ножа - це необхідно для надійної фіксації різального інструменту. Захисну шайбу (29) міняти кожен раз, коли монтуються ножі. Гвинт ножа (27) додатково захистити за допомогою локтайта 243. - Щоб запобігти вібрації через дисбаланс, нагострюйте ножі рівномірно. - Перед встановленням перевірте ніж на наявність пошкоджень. Ніж необхідно замінити, якщо є видимі щербини та тріщини, леза заточені більш ніж на 5 мм або ніж став тоншим ніж 2 мм (поріг зносу).

0478 111 9912 I - UK Звичайні запчастини Ніж косарки MB 443, MB 443 C, MB 443 T, MB 443 X

Захист навколишнього

Скошену траву слід не викидати у

подрібнювати і компостувати. Упаковка, прилад і додаткове приладдя виготовлені з матеріалів, які підлягають вторинній переробці, і повинні утилізуватись належним

Роздільна утилізація з урахуванням вимог захисту навколишнього середовища дозволяє покращити ефективність повторного використання цінних матеріалів. Після закінчення терміну служби здайте прилад до пункту прийому вторинної

• Викрутіть свічку запалення і залийте через отвір приблизно 3 мл моторного мастила у двигун. Прокрутіть двигун декілька разів без свічки.

Штекер свічки запалення тримайте на безпечній відстані від отвору для свічки запалення. Вкрутіть свічку

• Добре закрийте двигун. Зберігайте косарку у звичайному положенні в сухому приміщенні без

Приміщення для зберігання має бути сухим, вільним від пилу і недосяжним для

Слід усунути всі можливі неполадки перед розміщенням приладу на зберігання, щоб він завжди був у технічно безпечному стані. Спорожніть бак і карбюратор (наприклад, працюйте, поки бензин не скінчиться). Повторіть регулювання (у випадку необхідності звертайтесь до уповноваженої сервісної

Зберігання у зимовий

Для тривалого зберігання приладу дотримуйтесь наступних правил.

• Ретельно почистіть усі зовнішні елементи двигуна і косарки, особливо охолоджувальні

• Добре змажте рухомі компоненти приладу.

• Спорожніть бак і карбюратор (наприклад, працюйте, поки бензин не скінчиться). Мінімізація зносу та запобігання пошкодженням Інструкції з догляду та технічного обслуговування Косарка з бензиновим

Дотримання наведених нижче інструкцій дозволяє уникнути пошкодження і надмірного зносу придбаного приладу VIKING.

Окремі деталі приладів VIKING навіть за умови належної експлуатації підлягають звичайному зносу і, залежно від тривалості та способу використання, повинні своєчасно замінюватись. До таких деталей належать:

- Кошик-уловлювач - Клинчасті ремені (для MB 443 T, MB 448 T, MB 448 TX)

Якщо при відтягуванні приладу назад колеса перестають обертатись, коли приводний важіль відпущено, це означає, що тросик відрегульо - ваний неправильно і привод косарки постійно залишається увімкненим.

Елементи кріплення ножа косарки (наприклад, гвинт кріплення ножа, запобіжну шайбу) необхідно замінювати під час заміни або встановлення ножа. Запасні частини можна придбати в офіційного дилера VIKING.13 0478 111 9912 I - UK HUSRHRCS

RUBGUKET Заява виробника про відповідність

VIKING GmbH Hans-Peter-Stihl-Straße 5 A-6336 Langkampfen / Kufstein заявляє, що ручна косарка з двигуном внутрішнього згорання Марка: VIKING

ідентифікатор: 6336 Тип: MB 443.0 MB 443.0 C MB 443.0 T MB 443.0 X

ідентифікатор: 6356 Тип: MB 448.0 MB 448.0 T MB 448.0 TX відповідає наступним директивам ЕС: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC Прилад спроектовано і виготовлено відповідно до наступних норм: EN 836 Застосований метод оцінки відповідності: Додаток VIII (2000/14/EC) Назва і адреса закладу: TÜV Rheinland Product Safety GmbH Am Grauen Stein D-51105 Köln Укладання та зберігання технічної документації: Johann Weiglhofer VIKING GmbH Виміряний рівень звукової потужності: 94 дБ(А) MB 443.0 MB 443.0 C MB 443.0 T MB 443.0 X 95 дБ(А) MB 448.0 MB 448.0 T MB 448.0 TX Гарантований рівень звукової потужності: 96 дБ(А) Рік випуску та серійний номер вказано на заводській табличці приладу. Langkampfen,

VIKING GmbH Weiglhofer Керівник науково- дослідницького відділу та відділу розвитку продукції

2. Дотримання вимог,

наведених у цьому посібнику з експлуатації. Експлуатація, техобслуго - вування і зберігання приладів VIKING повинні відбуватись відповідно до вимог цього посібника. Параметри бензину та моторного масла наведені в посібнику з експлуатації виробника двигуна. Відповідальність за всі пошкодження, які виникли в результаті недотримання інструкцій з техніки безпеки, експлуатації і техобслуго - вування, несе користувач. Перш за все, це стосується: - використання приладу не за призначенням; - не дозволених компанією VIKING змін конструкції

- Застосування інструменту або обладнання, яке не підходить для цього пристрою, не відповідає йому або є низькоякісним; - використання приладу у спортивних заходах та інших змаганнях; - пошкодження приладу в результаті експлуатації з дефектними компонентами.

обслуговування. Усі роботи, перераховані в розділі “Обслуговування”, повинні виконуватись регулярно. Якщо користувач не в змозі виконати необхідні роботи самостійно, йому слід звернутись до сервісного

Компанія VIKING рекомендує проводити технічне обслуговування та ремонт лише спеціалістами сервісної служби компанії VIKING. Спеціалісти сервісної служби компанії VIKING будуть регулярно пропонувати навчання та доводити технічну інформацію до відома клієнтів. У випадку невиконання робіт iз техобслуговування можливі пошкодження приладу, відповідальність за які покладається на користувача. Зокрема, до них належать такі пошкодження: - корозія та інші пошкодження у результаті неправильного зберігання; - пошкодження пристрою в результаті використання запчастин низької якості.; - пошкодження в результаті несвоєчасного/недостатнь ого огляду або технічного обслуговування, яке не може бути виконане в майстернях сервісних служб.14 0478 111 9912 I - UK Несправність Можлива причина Усунення МалюнокСторінка - Не спрацьовує двигун - Не натиснуто ручку зупинки

- Немає пального в баку, забився бензопровід. - Поганий, забруднений або старий бензин в баку. - Забився повітряний фільтр. - Штекер свічки запалення витягнутий, провід запалення погано прикріплений до

- Свічка запалення вкрита кіптявою або пошкоджена. Неправильна відстань між електродами. - Двигун “захлинувся” після декількох спроб запуску. - Забився корпус косарки. - Притисніть ручку зупинки двигуна до держална. - Долийте бензин, прочистіть бензопровід. - Використовуйте свіже фірмове паливо, неетилований бензин з октановим числом не менше 91; прочистіть карбюратор. -Почистіть повітряний фільтр. - Вставте штекер свічки запалення, перевірте з’єднання між проводом запалення і

-Почистіть або замініть свічку запалення, відрегулюйте відстань між електродами. - Викрутіть і просушіть свічку запалення; декілька разів протягніть стартовий тросик, коли свічка викручена. -Почистіть корпус косарки, попередньо витягнувши штекер свічки запалення. - Відкоригуйте висоту і швидкість косіння відповідно до зовнішніх умов. -Почистіть корпус косарки, попередньо витягнувши штекер свічки запалення. -Почистіть повітряний фільтр. -Почистіть свічку запалення. - Наточіть або замініть ніж. - Спорожніть бак, почистіть бензопровід і карбюратор. - Трава надто висока або надто

- Забився корпус косарки. - Забився повітряний фільтр. - Свічка запалення вкрита

- Зносився або затупився ніж

- Вода в бакудля пального або в карбюраторі; карбюратор

- Двигун важко запускається або його потужність через деякий час погіршується

див. посібник з експлуатації двигуна при пошуку сервісної служби компанія VIKING рекомендує звернутися до сервісної служби VIKING.15 0478 111 9912 I - UK HUSRHRCS

RUBGUKET Несправність Можлива причина Усунення МалюнокСторінка - Косарка не починає рухатись після натискання приводного

- Неправильно відрегульований приводний тросик. - Відрегулюйте приводний

- Двигун нагрівається - Забруднились охолоджувальні

- Низький рівень мастила у

-Почистіть охолоджувальні

- Долийте моторне мастило. - Трава скошується неохайно, газон набуває жовтого кольору - Зносився або затупився ніж

- Надто велика швидкість переміщення порівняно з висотою різання. - Наточіть або замініть ніж. - Зменшіть швидкість переміщення і/або відрегулюйте висоту різання. - Забився викидний канал - Зносився ніж косарки. - Трава надто висока або надто

- Замініть ніж. - Відкоригуйте висоту і швидкість косіння у відповідності до зовнішніх умов (виберіть правильну висоту різання). - Прилад сильно вібрує під час

- Відкрутились гвинти кріплення

- Ослабилось кріплення ножа. - Ніж пошкоджений або неправильно наточений, порушилась його збалансованість. - Затягніть гвинти на ножі (у випадку необхідності звертайтесь до сервісної служби) - Затягніть гвинти на кріпленні

-Підточіть (відновіть баланс) або замініть ніж.

див. посібник з експлуатації двигуна при пошуку сервісної служби компанія VIKING рекомендує звернутися до сервісної служби VIKING.16 0478 111 9912 I - UK Марка: VIKING Од. виміру MB 443.0 / MB 443.0 T MB 448.0 MB 448.0 T / MB 443.0 C / MB 448.0 TX MB 443.0 X Серійний ідентифікатор 6336 6336 6356 6356 Тип двигуна 4-тактний двигун внутрішнього згорання Марка двигуна B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 / B&S Series 675 B&S Series 550 B&S Series 450 Номінальна потужність при кВт-об/хв 2,1-2900 / 2,1-2900 2,3-2800 2,3-2800 / номінальній частоті обертання 2,3-2800 / 2,0-2800 1,9-2900 Робочий об’єм см

158 / 190 / 190 158 190 190 / 158 Ємність бака л 0,9 / 1,5 / 0,9 0,9 1,5 1,5 / 0,9 Вид різального пристроюНожова Ножова Ножова Ножова траверса траверса траверса траверса Ширина різання см 41 41 46 46 Швидкість обертання різального пристрою об/хв 2900 / 2800 / 2900 2900 2800 2800 / 2800 Відповідно до директиви 2000/14/EC: Гарантований рівень звукової потужності, L WAd дБ(А) 96 96 96 96 / 96 Відповідно до стандарту EN 836: Рівень гучності звуку, L

дБ(А) 82,5 82,5 84 84 / 83 Вказані параметри вібрації згідно EN 12096: Виміряне значення a

2,52 / 2,09 / 2,04 2,66 2,50 2,50 / 2,04 Вимірювання відповідно до стандарту EN 20 643 Пусковий пристрій Тросик Тросик Тросик Тросик Захисний механізмАвтоматичне Автоматичне Автоматичне Автоматичне вимикання вимкнення вимкнення вимикання двигуна двигуна двигуна двигуна Момент затягування гвинта кріплення ножанм 60 - 65 60 - 65 60 - 65 60 - 65 Колеса, спереду/ззаду мм 180/180 180/200 180/200 180/200 Привод коліс-1 передача - 1 передача впередвперед Висота різання мм 30-70 30-70 30-70 30-70 Кошик-уловлювач л60 606060 Довжина/ширина/висота см 146/46/102 146/48/102 149/50/102 149/50/102 Маса кг 23 / 27 / 24 26 27 30 / 26 Технічні характеристики17 0478 111 9912 I - UK HUSRHRCS

RUBGUKET Цей посібник з експлуатації необхідно надати офіційному дилеру VIKING, куди ви звертаєтеся для проведення технічного обслуговування приладу VIKING. У розділі „План обслуговування” офіційний дилер компанії VIKING робить запис про належне виконання сервісних робіт. План обслуговування Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Модель: MB Серійний номер:

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Дата:18 0478 111 9912 I - UK Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування

Печатка офіційного дилера компанії VIKING Наступне обслуговування
