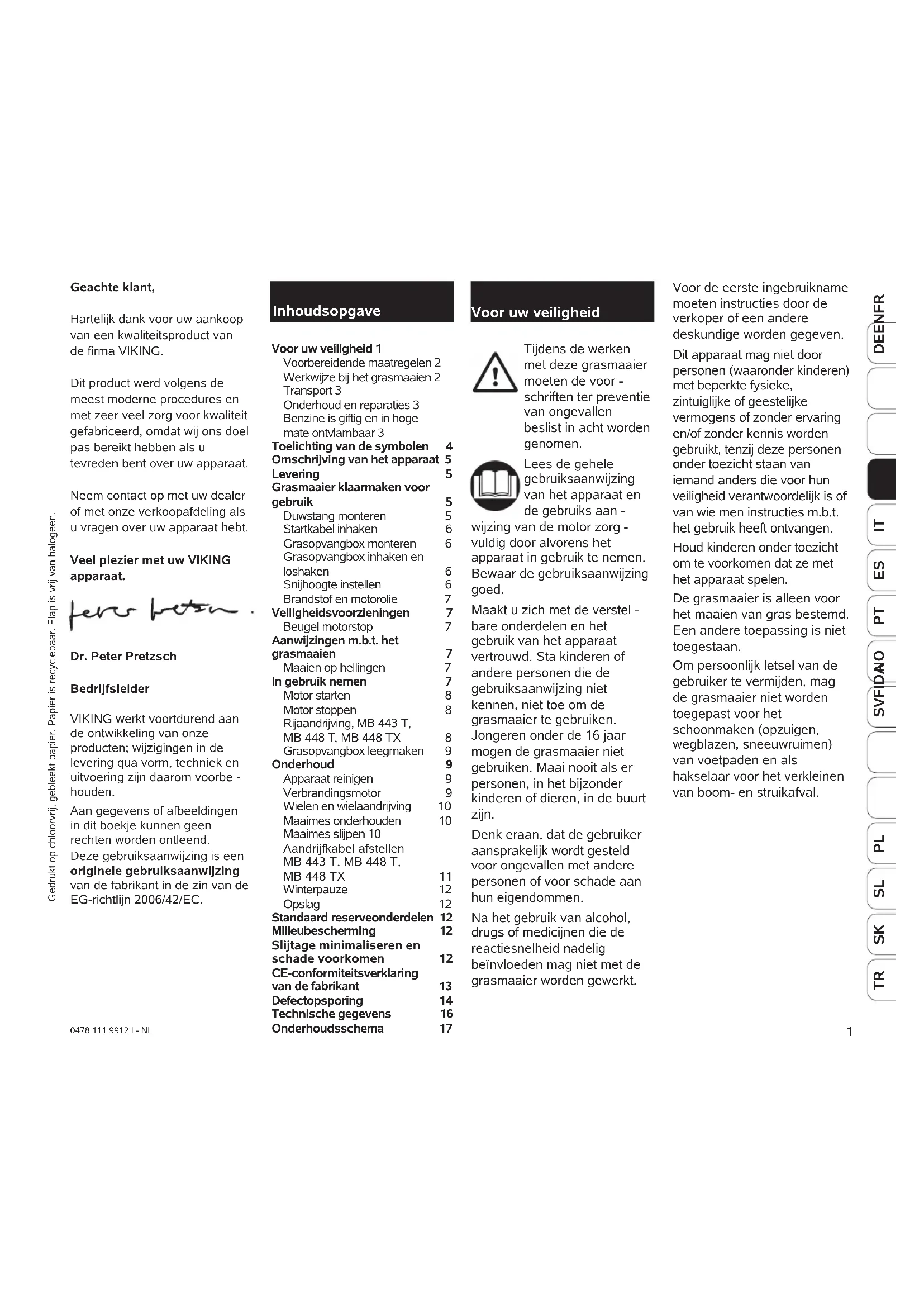

GEBRUIKSAANWIJZING MB 443 X VIKING
NL Gebruiksaanwijzing
Hartelijk dank voor uw aankoop van een kwaliteit'sproduct van de firma VKING.
Dit product werd volgens de meest moderne procedures en met zeer veel zorg voor kwaliteit gefabricceerd, omdat wij ons doel pas bereikt hebben als u tevreden bent over uw apparaat.
Neem contact op met uw dealer of met once verkoopafdeling als u vragen over uw apparaat hebt.
Veel plezier met uw VKING apparatus.
Dr. Peter Pretzsch
Bedrijfsleider
VIKING werkt voortdurend aan de ontwikkeling van onsze producten; wijzigingen in de levering qua vorm, techniek en uitvoering�zijn waarom voorbe honden.
Aan gevevens of afbeeldingen in dit boekje kuren geen rechten worden ontleend. Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.
Inhoudsopgave
Voor uwveiligheid 1
Voorbereidende maatregelen 2
Werkwijze bij het grasmaaien 2
Transport 3
Onderhoud en reparatives 3
Benzine is gifting en in hoge
mate ontvlambaar 3
Toelichting van de symbolen 4
Omschrijving van het apparatusat 5 Levering 5
Grasmaier klaarmaken voor gebruik
Duwstang monteren 5
Startkabel inhaken 6
Grasopvangbox monteren 6
Grasopvangbox inhaken en Ioshaken 6
Snijhoogte instellen 6
Brandstof en motorolie 7
Veiligheidsvoorzieningen 7 Beugel motorstop 7
Aanwijzingen m.b.t. het grasmaien 7 Maaien op hellingen 7
In gebruk nemen 7 Motor starten 8
Motor stoppen 8
Rijaandrijiving, MB 443 T,
MB 448 T, MB 448 TX 8
Grasopvangbox leegmaken 9
Onderhoud 9 Apparaat reinigen 9 Verbrandingsmotor 9
Wielen en wielaandrijving 10
Maaimes onderhoden 10
Maaiimes lijpen 10
Aandrijfkabel afstellen
MB 443 T, MB 448 T,
MB 448 TX 11
Winterpauze 12
Opslag 12
Standaard reserveonderdelen 12
Milieubescherming 12
Slijtage minimalisieren en schade voorkomen 12 CE-conformiteitsverklaring van de fabrikant 13
Defectopsoring 14
Technische gegevens 16
Onderhoudsschema 17
Voor uw veiligheid
Tijdens de werkemet deze grasmaiermoeten de voor-schriften terpreventievan ongevallenbeslist in acht wordengenomen.
Lees de gehele
gebruksaanwijzing
van het apparaat en
de gebruks aan -
wijzing van de motor zorg - vuldig door alvorens het apparaat in gebruik te nemen. Bewaar de gebruiksaanwijzing goed.
Maaktu zich met de verstel - bare onderdelen en het gebruik van het apparaat vertrouwd. Sta kinderen of andere Personen die de gebruiksaanwijzing nicht kennen, Niet toe om de grasmaaier te gebruiken. Jongeren onder de 16JAar mogen de grasmaaier net gebruiken. Maai nooit als er Personen, in het bijzonder kinderen of dieren, in de buurt zich.
Denk eraan, dat de gebruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.
Na het gebruik van alcohol,
drugs of medicijnen die de
reactiesnelheid nadelig
beinvloeden mag Niet met de
grasmaier worden gewerkt.
Voor de eerste ingebruikname moeten instructies door de verkoper of een andere deskundige worden gegeven.
Dit apparaat mag Niet door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of zonder ervaring en/of zonder kennis worden gebruikt, tenzij deze Personen onder toezicht staan van iemand anders die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen.
Houd kinderen onder toezicht om te voorkomen dat ze met het apparatus spelen.
De grasmaier is alleen voor het maaien van gras bestemd. Een andere toepassing is nicht toegestaan.
Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier Niet worden toegepast voor het schoonmaken (opzuigen, wegblazen, sneeuwruimen) van voetpenen en als hakselaar voor het verkleinen van boom- en struikafal.
Leen het apparaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zich en geef altijd de gebruiksaanwijzing mee.
Voorbereidende maatregelen
altijd vaste schoenen met gripe en een lange
broek.
Maai nooit op blote voeten of bijvoorbeeld op sandalen.
- Controleer het complete terrein waarop het apparaat worden gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen.
Kijk voor gebruik alsijd of het snijgereedschap, de bevestigingsbout en de complete snijeenheid zich in perfecte staat bevinden.
- Neem deplaatselijk voorgeschreiben tijden voor het gebruik van grasmaaiers in acht.
Werkwijze bij het grasmaaien
- Vermijd het maaien van nat gras. Door nat gras is er een verhoogde kans op oncegvallen (Kans opuitglijden).
-
De door de fabrikant op het apparaat geinstalleerde schakelinrichtingen mogen Niet worden verwijderd of overbrugd, zoals bijv. een schakelhefboom aan de duwstang vastbinden.
Maai alleen bij daglicht of bij goede verlichting.
Zorg altd voor een goede stand op hellingen. Maai Niet op zeer steile hellingen om te voorkomen dat u de controle over het apparaat verliest.
Maai altijd stapvoets. Door snel te lopen met het apparatusaat is er meer kans op letsel door struikelen,uitglijden enz.
Maai dwarfs op de helling, nooit waar boven of maar beneden om bij het eventuele verliezen van de controle over het apparaat of het vallen Niet nog eens door de draaiende grasmaier te worden geraakt.
-
Wees bijzonder voorzichtig als u op een helling van richting verandert om te voorkomen dat u de controle over het apparaat verliest.
- Wees bijzonder voorzichtig bij het achteruitrijden en bij het trekken van de grasmaier.
Struikelgevaar!
- Wees bijzonder voorzichtig als u de grasmaaier omdraait of的那一u toe trekt.
- Zet de motor af of koppel het maaimes los, als de grasmaaier bij het verplaatsen of rijden over andere ondergronden dan gras moet worden opgetild en als u de grasmaaier maar en van het maavlak verplaatst of rijdt.
- Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen of beschemroosters of zonder aangebouwde veiligheidsvoorzieningen, bijv. zonder uitwerpklep of zonder grasopvanginrichting.
-
Start de grasmaaier voorzichtig. Houd uw voeten op voldoende afstand van het snijgereedschap.
-
Om te starten het apparaat op een vlakke ondergrund zetten.
Bij het starten van de motor mag het apparaat nicht worden gekanteld.
Houd andere personen uit
de gevarenzone.
Zolang de motor loopt, mag de uitwerpklep Niet worden geopend en mag de grasopvangbox Niet worden leeggemaakt. Het rondraaiende mes kan letsel veroorzaken.
Kans op letsel! Houd
handen of voeten
nooit gegen of onder
draaiende onder - lijf altijd uit de buurt
uitwerpopening.
deeds de door de
g bepaalde
dsafstand in acht.
- Een maaier met draaiende motor mag nooit worden opgetild of gedragen.
- Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).
- Schakel de motor uit en trek
de bou giestekker eruit:
-
voordat u blokkades opheft of verstoppingen in hetuitwerpkanaal verwijdert.
-
als het mes een vreemd voorwerp heeft geraakt. Het snijgereedschap要去 op eventuele beschadigingen worden gecontroleerd.
- voordat u de grasmaier controleert, reinigt of werkzaamheden aan de maaieruitvoert.
- als de grasmaier ongebruikelijk sterk begint te trillen. De grasmaier moet onmiddelijk worden gecontroleerd.
- als u de grasmaaier awhile.
-
voordat u bijtankt.
-
Neem de naloop van het snijgereedschap in acht. Het duurt enkele seconden voordat het
snijgereedschap helemaal tot stilstand is gekomen.
- De minimumleeftijd van de gebruiker kan vastgelegd zich inplaatselijke bepalingen.
- Om brandevaar te voorkomen, moet u de motor en de uitlaat vrij honden van gras, bladeren of uitsromende olie (vet).
- Om veiligheidsredenen
mogen de VIKING
grasmaaiers met
benzinemotor Niet op
hellingen met een stijging
van meer dan 25^ (46,6%)
worden gebruikt. Op
hellingen mag alleen dwars
en nooit omhoog of omlaag
worden gemaaid om te
voorkomen dat u de controle
over de grasmaaier verliest.
Kans op letsel!
Een helling van 25^ is gegijk aan een verticale stijging van 46,6 cm op een horizontaal vlak van 100 cm.
Voor gegarandeerd
voldoende smering van de motor要去en bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing in acht worden genomen.
Transport
Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van de apparatuur te voorkomen.
- Schakel het apparaat voor het transport uit, trek de bougiestekker los en LAST het mes tot stilstand+komen.
- Transporteer het apparaat allen met afgekoelde motoren met een lege brandstoftank.
- Draag het apparaat alleen met zich tweeën.
- Gebruik voor het laden geschikte hulmiddelen (takel of laadhelling).
Maak het apparaat op he laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen (gordels, kabels, enz.).
- Houd u bij het transport van het apparaat aan de regionale wettelijkke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadopppervlakken.
Onderhoud en reparations
Voordat u met werkzaamheden aan het apparaat begint, moet u eerst de bougiestekker loskoppelen.
Verricht alleen onderhoudswerkzaamheden die in de gebruiksaanwijzing worden beschreiben. Laat alle andere werkzaam heden doen een dealer uitvoeren.
VIKING raadt aan onder - houds werkzaamheden en reparationsuitsluitend bij de VIKING dealer te laten uitvoeren.
Gebruik uitsluitend
hoogwaardige gereed - schappen, accessoires en verwangingsonderdelen.
In andere gezallen is er.altijd een kans op persoonlijk letsel of schade aan het apparaat.
VIKING raadt aan originele gereedschappen, accessoires en verwangingsonderdelen van VIKING te gebruiken.
Deze+zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.
Zorg voor een veilig gebruik van het apparatus doordat alle moeren, bouteen en schroeven goed+zijn aangehaald.
- Als het snijgereedschap of de grasmaier op een hindernis of een vreemd voorwerp stuit,要去 de maaier wordenuitgeschakeld en door een deskundige worden gecontroleerd.
- De grasmaier mag nicht worden gebrukt als de krukas beschadigd of verbogen is.
Kans op letsel door defecte onderdelen!
- Controller regelmatig of de grasopvangbox versleten of beschadigd is of nicht meer goed werkt.
- Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden verrangen.
Waarschuwing - benzine is giftig en in hoge mate ontvlambaar
- Bewaar de brandstof uitsluitend in geschikte reservoirs.
Houd benzine uit de buurt van open vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen.
Transporteer het apparaat met lege brandstoftank of gesloten brandstofkraan (indien aanwezig).
Tank alleen in de buitenlucht en rook Nietijdens het bijvullen.
Vul de brandstoftank nicht helemaal, maar slechts tot ca. 4 cm onder de rand van de vulplug, zodat de brandstof ruimte heeft om uit tezetten.
- De benzine要去 voor het starten van de motor worden gezuld. Bij een draaiende motor of hete machine mag de tankdop Niet worden geopend en mag geen benzine worden bijgevuld.
- Als er benzine is overgelopen mag u de motor pas starten nadat u het met benzine verruilde oppervlak hebt gereinigd. Start de motor Niet voordat de benzinedampen zich verdampt (droog vegen).
- Om veiligheidsredenen要去en de brandstofleiding, de brandstofkraan, de brandstoffank, de tankdop en de aansluitingen regelmatig op beschadigingen en lekkages worden gecontroleerd en eventueel worden verrangen (neem contact op met een dealer, VIKING raadt de VIKING dealer aan).
- Laat beschadigde geluideddempers en aftschermplaten verrangen.
- Sla het apparaat nooit met benzine in de tank binnen in een gebouw op. Ontstane benzinedampen hunnen met open vuur of vonden in aanraking komen en ontbranden.
Laat de motor afkoelen voordat u het apparaat in gesloten ruimtesplaatst.
- Wijzig deinstallingen van demotor Niet en jaag deze nichtover+zijn toeren.
- De motor genereert giftige uitylaatgassen zodra deze is inge - schakeld. Deze gassen können
reukloos en onzichtbaar zich.
Werk nooit met de motor in gesloten of slecht
geventilerde ruimtes.
Levensgevaar door vergiftiging!
- Als de tank要去 worden geleegd,要去 dit in de buitenlucht wordenuitgevoerd (leeg rijden).
Toelichting van de symbolen
Lees voor inbedrijfstelling de gebruiksaanwijzing.
Houd andere personen uit de gevaren zone.
Trek voor werkzaam - heden aan het snij ge - reedschap, voor onder houds- en reini - gingswerkzaamheden en voor het ache ter la - ten van de maaier de bougiestekker eruit.
Sniigereedschap loopt na.
MB 443 T,
MB 448 TX
Motor starten
MB 448, MB 448 T
Motor starten
MB 443 T,
MB 448 TX
Motor uitschakelen
MB 448, MB 448 T Motor uitschakelen
MB 443 T, MB 448 TX Rijaandrijiving inschakelen
MB 448 T
Rijaandrijiving
inschakelen
Omschrijving van het apparatus
Omschrijving van het apparatus
A Bovenstuk duwstang
B Beugel motorstop
C Startkabel
D Bovenste gedeelte opvangbox
E Onderste gedeelte opvangbox
F Onderstukken duwstang
G Wielen
H Behuizing
I Snijhoogte-afstelling Vooras
J Motor
K Snijhoogte-afstelling Achteras
L Uitwerpklep
M Kabelbinder
N Draaiknop
O Kabelgeleiding
P Inhoudsindication
Q Hendel rij-aandrijving MB 443 T,MB 448 T, MB 448 TX
Levering
Pos. Beschrijving
1 Basisapparaat 1
2 Plug 2
3 Bout 2
4 Kabelgeleiding 1 (MB 448 T 2)
5 Draaiknop 2
6 Bovenste gedeelte grasopvangbox 1
7 Onderste gedeelte grasopvangbox 1
8 Borgplaatje 2
9 Kabelclip / Kabelbinder 1 (MB 448 T 2)
Gebruiksaanwijizing 1
Gebruiksaanwijzing Motor 1
2= Plug in beside
13= onderstukken duwstang (rechts en links) drukken.
3= Bout door opening in
4=kabelgeleiding steken en
15=kabel motorstop en
14=kabel aandrijving (alleen bij MB 443 T,MB 448 T, MB 448 TX) in kabelgeleiding vasthaken.
A= Bovenstuk op de onderstukken van de duwstang monteren.
3= Bout (met kabelgeleiding) van binnen maar buiten door de boringen steken en met
5= draaiknuppen vastschroeven
AANWIJZING
De speciale constructie van de schroefdraden voorkomt dat de draaiknopen vanzelf helemaal van de bouten hunnen draaien (bescherming gegen verlies).
Kabel via
9=kabelclip (MB 443 X kabelbinder) zoals afgebeeld aan het onderstuk van de duwstang bevestigen.
Duwstang omklappen:
Klap de duwstang voor het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan om.
ATTENTIE
Kans op letsel!
De motor要去h het omklappen wordenuitgeschakeld en de bougiestekker moet eruit worden getrokken. Het bovenstuk van de duwstang mag Niet worden belast (bijvoorbeeld door over de duwstang gehangenwerkleding).
Gevaar voor bekellen!
Door het losdraaien van de draaiknopen kan het bovenstuk van de duwstang omklappen. Houd het bovenstuk van de duwstang (A) waarom op het hoogste punt met een hand vast, verwij u de draaiknop losdraait.
Startkabel inhaken
B= Druk de motorstop in en houd deze vast om de motorrem los te make.
C= Startkabel langzaam uittrekken en in
16=kabelgeleiding vasthaken.
Grasopvangbox monteren
6= Bovenstuk opvangboxen
7= onderstuk opvangbox op een vlakke ondergrond plaatsen. Bovenstuk opvangbox met
17= beugels op de
18= bevestigingsbouten in het onderstuk opvangbox vasthaken. De beugel maar beneden drukken en
8 = borgplaatje in openingen bevestigingsbouten geleiden.Druk het borgplaatje er stevig in.
AANWIJZING
Druk het borgplaatje erin,
tot het vanzelf in de
bevestigingsbout vastklikt.
Herhaal de handelwijze voor de montage van de grasopvangbox aan de tegenoverliggende zijde.
Sluit de grasopvangbox en klik het bovenste gedeelte van de grasopvangbox in het onderste gedeelte vast door erlicht op te drukken.
Grasopvangbox mon - teren en demonteren
ATTENTIE
Kans op letsel!
Voor het monteren en demonteren van de gras - opvangbox moet de motor worden uitgeschakeld.
L=Trek de uitwerpklep maar boven.
Om te monteren: Grasopvangbox met
19= opening in waarvoortedoelde
20= haken op het apparaat vasthaken. Uitwerpklep met de hand maar beneden tot aan de grasopvangbox geleiden.
Om te demonteren:
Haak de grasopvangbox los en verwijder de box. Sluit de uitwerpklep weer met de hand.
Snijhoogte instellen
ATTENTIE
Kans op letsel!
Voor het verstellen van de snijhoogte moet de motor worden uitgeschakeld.
Er konnen 7 verschillende snijhoogtes+tussen 25mm en 70~mm worden afgesteld.
Gebruikelijk zijn de snijstunden 2t / m 6.
Stand 1 = laagste snijhoogte
Stand 7 = hoogste snijhoogte
I= De verstelhendel voor de hoogteverstelling van de Vooras bevindt zich bij het linker voorwiel.
K= De verstelhendel voor de hoogteverstelling van de achteras bevindt zich bij het linker weiteriel.
I=Verstelhendel vooras en K=verstelhendel achteras eerst in de richting van het wie1drukken en daarna in de gewenste stand (= snij hoothe) laten vastklikken.
De aanduidingen van de snijhoogte bevinden zich naast de verstelhendels, op de behuizing resp. op de grasopvangbox.
AANWIJZING
De afgestelde snijhoogte van de vooras en de achter as moet identiek zijn. Een afwijkende snijhoogte heeft een negatieve invloed op de opvangcapaciteit.
Brandstof en motorolie
Motorolie:
Vul de motor met olie bij voordat u de grasmaaier voor de eerste keer start (oliepeil -staaf)! Gegevens over de te gebruiken motorolie en de hoeveelheid olie vindt u in de gebruiksaanwijzing van de motor.
Controle van de motorolie:
Controleer regelmatig het oliepeil. Demaier 2 min.in horizontale stand laten staan zodat de olie kan zakken en volledig kan worden ver - Zameld.Schroef de peilstaaf er helemaal in om het oliepeil te meten.Het oliepeil moet zich in het gemarkeerde gebied van de peilstaaf bevinden.
Brandstof:
Advies: verse merkbrand - stoffen, normale benzine loodvrij.
Veiligheidsvoorziening
Beugel motorstop
De grasmaaiers
MB 443, MB 443 C, MB 443 T,
MB 443 X, MB 448, MB 448 T,
MB 448 TX voorzien van een motorstop.
Bij het loslaten van de B= motorstopbeugel slaat de motor onmiddelijk af, het maaimes staat na een korte uitloop stil.
Aanwijzingen m.b.t. het grasmaaien
AANWIJZING
Door regelmatig te maaien en het gras kort te houden, krijgt u een mooti en dicht gazon. Maai het gras bij warm en droog waar Niet te kort,,ondat anders het gras door de zon verbrandt en er lelijk uit gaat zien!
Met een scherp mes is het maaibeeld mooier dan met een bot mes. Laat het waarom regelmatig slijpen (vakman). Maai Niet als het gras nat is en als het regent!
Gebruik om veiligheidsredenen altijd een onbeschadigde grasopvangbox.
Maaien op hellingen
Om veiligheidsredenen
mogen de VKING
grasmaiers met
benzinemotor nicht op
hellingen met een stijging van
meer dan 25^ (46,6%)
worden gebruikt. Op
hellingen mag alleen dwars
en nooit omhoog of omlaag
worden gemaaid om te
voorkomen dat u de controle
over de grasmaier verliest.
Kans op letsel!
Een helling van 25^ is gelijk aan een verticale stijging van 46,6 cm op een horizontaal vlak van 100 cm.
Voor gegarandeerd
voldoende smering van de motor要去en bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde
gebruiksaanwijzing in acht worden genomen.
In gebruik nemen
ATTENTIE
-
Controleer het complete terrein waarop het apparaat worden gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen.
-
De benzine moet voor het starten van de motor worden gezuld. Bij een draaiende motor of een heet apparaat mag de tankdop Niet worden geopend en mag geen benzine worden bijgevuld.
- Start de grasmaaier voorzichtig. Houd uw voeten op voldoende afstand van het snijgereedschap.
Kans op letsel! Houd handen of voeten nooit gegen of onder draaiende onderdelen.
- Draag tijdens het maaien alkijd vaste schoenen en een lange broek. Maai nooit op blote voeten of op lichte sandalen.
Maai nooit als er Personen, in het bijzonder kinderen of dieren, in de buurt zich.
Motor starten
MB 443, MB 443 T, MB 443 X, MB 448 TX
Voor het starten van een koude motor erst
21= drie maal op primer drukken.
Bij het opnieuw starten van een warme motor hoeft deprimer doorgaans Niet te worden bediend.
Bij koud wee kan het echter moodzakelijk,zijn, dat de primer voor het opnieuw starten nogmaals (drie keer) moet worden ingedrukt.
Ook bij het opnieuw starten na het leegrijden van de tank en het tanken moet deprimer drie maal worden ingedrukt.
MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T; MB 448 TX
B= Motorstopbeugel op het bovenstuk van de duwstang indrukken en vasthouden.
AANWIJZING
Start de motor Niet in hoog gras of in de laagste snijhoogte, omdat de motor anders alleen moeilijk kan starten.
C= Trek de startkabel langzaam tot het drukpuntuit, trek cervolgens krachtig op armlenge door. Laat de kabel langzaam teruggaan, om ervoor te zorgen dat de kabel correct worden opgerold. Herhaal dit totdat de motor aanslaat.
AANWIJZING
De motor werkt door een vaste gasinstelling altijd op een optimaal toerental.
Motor stoppen
Om de motor uit te schakelen
B= motorstopbeugel loslaten, motor en mes komen na een korte uitlooptijd tot stilstand.
Wielandrijving
MB 443 T, MB 448 T, MB 448 TX
Q= Hendel rij-aandrijving
aantrekken:
aandrijving van de
maaier worden
ingeschakeld.
Aandrijfsnelheid:
3,5 km/uur
Hendel rij-aandrijving loslaten:
aandrijving van de maaier wordenuitgeschakeld.
Grasopvangbox leegmaken
ATTENTIE
Kans op letsel!
Steeds voor het verwijde ren van de opvangbox de motor stoppen.
Als de weergave van het vulpeil (stand STOP) is gesloten, dan is de opvangbox vol enmoet deze worden leegge -maakt.
Grasopvangbox bij
22= sluitbeugel openen en bovenstuk opvangbox maar boven openklappen.
Gevulde grasopvangbox
aar achteren klappen.
Door de
24= geintegreerde handgreep op het onderstuk van de grasopvangbox en
23= de geintegreerde hand -greep op het bovenstuk van de grasopvangbox kan de grasopvangbox gemakkelijk worden leeggemaakt.
Klap het bovenste gedeelte na het leegmaken dicht en klik het weer vast.
Onderhoud
ATTENTIE
Trek bij alle onder - houdswerkzaamheden en werkzaamheden aan het mes de bougie eruit. Raak het mes no voordat het stilstaat.
Voer onderhouds- en reini-gingswerkzaamheden alleen bij een afgekoelde motoruit.
Kans op letsel! Werk uitsluitend met handschoenen.
Neem aktijd contact op met een dealer als u Niet over de vereiste kennis of gereedschappen beschikt. VKING raadt aan onder - houdswerkzaamheden en reparationsuitsluitend bij de VKING dealer te latelyuitvoeren.
VIKING raadt aan originele verwangingsonderdelen van VKING te gebruiken.
Apparaat reinigen
Onderhoudsinterval: Na elk gebruik
Maak na het maaien het apparaat grondig schoon.
Een zorgvuldige behandeling beschermt uw apparaat gegen beschadigingen en verlengt de levensduur.
Reinig de onderkant van de grasmaier met een borstel en water. Maak eerst de aan -gekoekte grasresten in de behuizing en in het uitwerp -kanaal met een houten staaf los.
Reinig het maimes.
Richt waterstralen nooit op motoronderdelen, pakkingen, lagers en elektrische onder-delen zoals schakelaars. Dit kan leiden tot dure reparaties.
Gebruik geen agressieve reinigingsmiddelen. Dergelijk reinigingsmiddelen können kunststoffen en metalen zodenig beschaden dat deeiligheid van uw VKING apparatusaat wellicht in het geding komt.
Als u vuil Niet met water, met een borstel of met een doek kunt verwijderen, raadt VKING aan een special reinigingsmiddel te gebruiken (b.v. STIHL speciale reiniger)
In acht nemen:
klap de maaier bij reinigingsen onderhoudswerkzaam - heden aan de voorkant omhoog. Nooit opzij klappen om te voorkomen dat er benzine uitsroomt.
Maak voor het opklappen de brandstoftank leeg (leeg rij den), draai de draaiknopen los en til de uitwerpklep op.
Verbrandingsmotor
Onderhoudsinterval: zie gebruiksaanwijzing motor
Neem de gebruiks- en onder houdsinstructies in de bijge voegde gebruiks aanwijzing van de motor in acht. Voor een lange gebruksduur is het van belang de olie op peel te houden, regelmatig de olie te verversen en de luchtfilter te verrangen.
De koelvinnen要去en alsidd schoon worden gehonden om een goede motorkoeling te garanderen.
Wielen en welaandrijving
De kogellagers van de wielen zijn onderhoudsvrij.
De transmissie is onderhoudsvrij.
Maimes onderhoden
ATTENTIE
Kans op letsel!
Neem altijd contact op met een dealer als u Niet over de vereiste kennis of gereedschappen beschikt (VIKING beveelt u de VIKING dealer aan).
VIKING raadt aan originele
VIKING reserveonderdelen
te gebruiken.
Onderhoudsinterval: Voor elk gebruik
Klap de grasmaaier omhoog in de reinigingspositie.
26= Reinig de maaimessen en controller deze op beschadigingen (inkepingen of scheuren) en slijtage. Vervang de maaimessen indien nodig.
Slijtagegrenzen:
De dikte van het mes moet overal ten minste 2 m m zijn. (controle met schuifmaat).
Het snijgereedschap mag bij het slijpen maximaal 5 m m worden afgeslepen.
Leg ter controle een
33= linial gegen de voorste mesrand en controllerer de slijtage.
ATTENTIE
Als Niet het meegeleverde mes, maar bijv. het als accessoire verkrijgbare mulchmes op de grasmaier gemonteerd is, gelden er navenant andere slijtagelimieten.
ATTENTIE
Kans op letsel!
Een versleten mes kan afbreken en ernstig letselveroorzaken. Neem waarom altijd de onderhouds - instructies voor het mes in acht.
Afhankelijk van de toepassing en de gebruiksduur�n de messen inmeerof mindere mate aan slijtage onderhevig. Als u het apparaat op een zandige ondergrond in droge omstandigheden gebruikt, slijt het mes door een sterkere belasting sneller dan gemiddeld.
Vervang bij het verrangen van het maaimes ook.altijd de mesbout (27), borgring (29).
Maaimes slijpen
Onderhoudsinterval: om de 25 bedrijfsuren
Als het maairesultaat na ver - loop vanarendverslechtert, is het maaimes waarschijnlijk bot geworden.
Maaimes demonteren
Om te demonteren een
25= houten blok
(ca. 60× 60mm
gebruiken om het
26= maaimes gegen te honden.
27= Mesbout losdraaien.
Maimes bijslijpen
Het maaimes moet met
inachtneming van de volgen -
de punten worden bijgeslepen:
-
Maaimes bij het slijpen koelen, bijv. met water. Het mes mag Niet blauw worden, onder dat anders desnjresultaten minder worden.
-
Slijp het mes gelijkmatig om trillingen door onbalans te voorkomen.
- Controleer het mes voor het inbouwen op beschadigingen. Het mes moet worden verrangen zodia inpekingen of scheuren te zien,zijn,als het snijgereedschapeer dan 5mm afgesleten is, of als het mes ergens dunner is dan 2mm (slijtagegrenzen).
Maimes monteren
Monteer het maaimes met de omhooggebogen randen maar boven. Om te monteren een
25=houten bloc (ca. 60× 60mm gebruiken om het
26= maaimes gegen te houden. Maaimes op
28= messenbusplaatsen en met
27=mesbout en
29= borgring met een aan -haalkoppel van 60-65 Nm vastdraaien.
ATTENTIE
Het voorgeschreveen aan - haalkoppel van de mesbout moet precies worden aan - gehonden, waar dat een veili - ge bevestiging van het snij - gereedschapaarvan afhankelijk is.
Vervang de borgring (29) bij elle montage van de messen.
Borg de mesbout (27) extra met Loctite 243.
Aandrijfkabel afstellen MB 443 T,MB 448 T, MB 448 TX
Onderhoudsinterval: indien nodig (aandrijving wordt Niet ingeschakeld bij aangetrokken hendel van de rijaandrijving)
Bij neue apparaten is de kabel correct afgesteld.
Het kan gebeuren dat de kabel door slijtage van de koppeling of door wijziging van de kabel -lengthe moet worden bijgesteld.
ATTENTIE
Kans op letsel!
Bij een onjuiste afstelling van de aandrijfkabel kan de maaier al bij het starten onbedoeld in beweging komen en als gezolg waarvan persoonlijk letsel of materiele schadeveroorzaken.
De afstelling moet opnieuw worden uitgevoerd (neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan).
De juiste afstelling:
Vanaf ongeveer een derde van de hendelbeweging要去en de aanrijfwienen blokkeren.
Druk de aandrijfhendel in en trek gelijktijdig de grasmaaier maar achteren.
MB 443 T, MB 448 TX
30 = Draai de contramoer los.
31= Draai de afstelbout eruit tot de juiste afstelling is bereikt.
31= Afstelbout met
30 = contramoer borgen.
MB 448 T
Het bijstellen gebeurt met een
32=verstelbout op het bovenstuk van de duwstang.
Door het draaien van de verstelbout in de richting "+"verhoegt u de spanning van de kabel, door het draaien in derichting "brengt u de spanning van de kabel terug.
ATTENTIE
Kans op letsel!
Als de aandrijfwienen al blokkeren bij het Niet indrukken van de aandrijfhendel, is de kabel onjuist afgesteld en is de aandrijving van de maier voortdurend ingeschakeld.
De kabel moet opniewu
worden afgesteld (evt.
contact opnemen met de
erkende klantenservice).
Winterpauze
Neem bij een langere stilstand van de maaier de volgende punten in acht:
- Reinig zorgvuldig alle buitendelen van de motor en de maaier, vooral de koelvinnen.
- Smeer alle beweeglijke onderdelen goed met vet in.
Leeg de brandstoftank en de carburateur (bijv. door leeg te rijden).
- Schroef de bougie eruit en vul via de bougieboring ca. 3 ml motorolie in de motor. Laat de motor een paar keer zonder bougie doordraien.
Attentie:
houd de bougiestekker vanwege gevaar voor ontsteking uit de buurt van het bougiegat. Schroef de bougie er weer in.
- Ververs de olie.
- Dek de motor goed af en berg de grasmaier in een droge, stofvrije ruimte in de normale positie op.
Opslag
De bergplaats要去 droog en stofvrij bijn. Bovendien要去 de maaier buiten handbereik van kinderen worden opgeborgen.
Eventuele storingen aan het apparaat要去en in de regel voor het opbergen worden verholpen, zodate het apparaat altijd veilig kan worden gezruikt. Leeg de brandstoftank en de carburateur (bijv. door leeg te rijden).
Standaard reserveonderdelen
Maaimes
MB 443, MB 443 C,
MB 443 T, MB 443 X
6336 702 0100
Maaimes
MB 448, MB 448 T,
MB 448 TX
6356 702 0100
TIP
De bevestigingselementen van het maaimes (bijv. mesbout, borgring)要去en bij het verwisselen of monteren van het mes worden verrangen. Reserveonderdelen zich verzrikjgbaar bij de VIKING dealer.
Milieubescherming
Grasresten horen
niet in de vuilnisbak,
aar moeten worden gecomposteerd.
De verpakkingen, het appa - raat en de accessoires zich met recyclerbaar materiaal gefabricieerd en moeten over - eenkomstig worden verwerkt. Door resten materiaal afzon - derlijk en milieubewust te verwerken, ondersteunt u de recycling van waardevolle stoffen. Daarom要去 het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden afgevoerd.
Slijtage minimisieren enschade voorkomen
Belangrijke aanwijzingen voor het onderhoud, voor de productgroep
Grasmaiers met benzinemotor
Neem de volgende belangrijke aanwijzingen in acheit om schade of overmatige slijtage aan uw VIKING-apparaat te vermijden:
1. Slijtageonderdelen
Sommige onderdelen van het VIKING-apparaat�n ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen. Hiertoe behoren o.a.:
-mes
- opvangbox
-V-riem
(bij MB 443 T, MB 448 T, MB 448 TX)
2. Inachtneming van de voorschriften in deze gebruiksaanwijzing
Het VIKING-apparaat要去 zo zorgvuldig möglichk worden gebruikt, onderhonden en opgeslagen, Zoals omschreven in deze gebruiksaanwijzing. Voor specificaties van benzine en motorolie verwijzen wij u maar de gebruiksaanwijzing van de motorfabrikant. Voor alle beschadigingen die door Niet inachtneming van veiligheids-, bedienings- en onderhoudsaanwij zingen worden veroorzaakt, is de gebruiker zich verantwoordelijk. Dit geldt met name voor:
- nicht reglementair gebruik van het product
- Niet door VKING toegelaten wijzigingen aan het product
- het gebruik van:gereed - schappen of accessoires die Niet voor het apparaat toegestaan, geschikt of kwalitatief minderwaardig zich.
- gebruik van het product bij sport-of wedstrijdevenementsen
- gevolgschade door een product met defecte onderdelen verder te gebruiken
3. Onderhouds - Werkzaamheden
Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voor zover deze onderhouds - werkzaamheden Niet door de gebruiker zich hun worden uitgevoerd,要去en deze aan een dealer worden overgedragen.
VIKING raadt aan onderhouds -werkzaamheden en reparatiesuitsluitend bij de VIKING dealer te lately uitvoeren.
VIKING dealers worden voortdurend bijgeschoold en van de laatste technische informatie voorzien.
Worden deze werkzaamheden verzuimd, dan kan schade ontstaan waarvoorde gebruiker verant wordenelijk is.
Hieroe behoren onder andere:
corrosie- en andere gevolg - schade door ondeskundige opslag
schade aan het apparaat door het gebruik van kwalitatief minderwaardige verwangingsonderdelen.
- schade als gevolg van nicht tijdig of ondeskundig uitgevoerd onderhoud of schade door onderhouds-en reparatiewerkzaamheden die Niet in werkplaatsen van dealers zichn uitgevoerd.
Wij.
VIKING GmbH
Grasmaier, handgeduwd en met verbrandingsmotor
fabrieksmerk:VIKING
productekenmerk: 6336
type: MB 443.0
MB 443.0 C
MB 443.0 T
MB 443.0 X
productekenmerk: 6356
type: MB 448.0
MB 448.0 T
MB 448.0 TX
overeenstemt met de volgende
EG-richtlijnen:
97/68/EC, 2000/14/EC,
2004/108/EC, 2006/42/EC
Het product is in
overeenstemming met de volgende normen ontwikkeld en vervaardigd:
EN836
Toegepaste
conformiteitsbegoorde -
lingsprocedure:
Appendix VIII (2000/14/EC)
Naam en adres van de bevoegde instantie:
TÜV Rheinland Product Safety GmbH
Am Grauen Stein
D-51105 Köln
Samenstelling en klassement van de Technische
Documentatie:
Johann Weiglhofer
VIKING GmbH
Gemeten geluidsniveau:
94 dB(A) MB 443.0
MB 443.0 C
MB 443.0 T
MB 443.0 X
95 dB(A) MB 448.0
MB 448.0 T
MB 448.0 TX
Gegarandeerd geluidsniveau: 96 dB(A)
Het bouwjaer en het serienummer staan vermeld op het typeplaatje van het apparaat.
Langkampfen, 03.01.2011
VIKING GmbH
Weiglhofer
Hoofd Onderzoek en
Productontwikkeling
Defectopsporing
| Storing Mogelijke oorzaak Oplossing Af - | | Pagina | beelding |
| - De motor slaat nicht aan - Motorstopbeugel is Niet ingedrukt | - Motorstopbeugel maar duwstang toe duwen | 8 | 11 | |
| - Geen benzine in de tank; brandstoffleiding verstoct | - Brandstof bijvullen, brandstof - leding reinigen | 7 | 9 | |
| - Slechte, verruilde of oude brandstof in de tank | - Alleen verse brandstof, normale benzine loodvrij, gebruiken; carburateur reinigen | 7 | 9 | |
| - Lichtfilter is vuil | - Lichtfilter reinigen | [ ] | | |
| - Bougiestekker is van bougie afgekoppeld; ontstekingskabel is Niet goed op de stekker aangesloten | - Bougiestekker aanbrengen; Verbindingussen bougiekabel en stekker controleren | [ ] | | |
| - Bougie vol roet of beschadigd; verkeerde afstand elektronen | - Bougie reinigen of verrangen; afstandussen de elektronen afstellen | [ ] | | |
| - Motor is na meermaals opstarten "verzopen" | - Bougie eruit draaien en laten drogen, startkabel bij eruit geschroefde bougieeer meermaals aantrekken | [ ] | | |
| - Maaierhuis is verstopt | - Maaierhuis reinigen (eerst bougiestekker eruit trekken) | 9 | 17 | |
| - Start slecht of het vermogen van de motor worden minder | - Maaien van te hoog of te vochtig gras | - De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen | 6 | 8 |
| - Maaierhuis is verstopt | - Maaierhuis reinigen (eerst bougiestekker eruit trekken) | 9 | 17 |
| - Lichtfilter is vuil | - Lichtfilter reinigen | [ ] | |
| - Bougie vol roet | - Bougie reinigen | | |
| - Maaimes is bot of versleten | - Maaimes slijpen of verrangen | 10 | 16 |
| - Er is water in de brandstoffank en de carburateur; carburateur is verstopt | - Brandstoffank leegmaken, brandstoffleiding en carburateur reinigen | [ ] | |
Zie gebruiksaanwijzing motor
Xneemevt. contact op met een dealer, VIKING raadt de VIKING dealer aan.
| Storing Mogelijkeoorzaak Oplossing Af - | | Pagina | beelding |
| - Geen aandrijving bij hetindrukken van de aandrijfhendel | - Aandrijfkabel verkeerd afgesteld - Aandrijfkabel bijstellen | 11 | 18 | |
| - Motor worden warm - Koelvinnen zijn | vuil- Te laag oliepeil in de motor | - Koelvinnen reinigen- Motorolie bijvullen | 97 | 179 |
| - Sterke trillingenijdens gebruik | - De mesbouteenijken los- De motorbevestiging is los- Het mes is ongebalanceerd doorverkeerd slijpen of breuk | - Messenbouteen vastdraaien(evt. contact opnemen meterkende klantenservice)- Bouteu motorbevestiguingaan halen- Mes slijpen (balanceren) ofvervangen | 10, ✘ | 16 |
| ✘ |
| 10 | 16 |
| - Slecht gemaaid,征求意见Geel | - Maaiimes is bot of versleten- De snelheid vooruit is inverhouding tot de snijhoogte tehoog | - Maaiimes slijpen of vervangen- Snelheid vooruit verminderenen/of juiste snijhoogte kiezen | 106 | 168 |
| - Uitwerpkanaal verstopt | - Maaiimes is versleten- Maaien van te hoog of te vochtiggras | - Maaiimes vervangen- De snijhoogte en dmaisinelheid aan de te maaienoppervlakte aanpassen(juiste snijhoogte instellen) | 106 | 168 |
zie gebruiksaanwijzing motor
neem EVT. contact op met een dealer, VKING raadt de VKING dealer aan.
Technische gegevens
| fabrieksmerk: VIKING |
| Eenheid | MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X | MB 443.0 T | MB 448.0 | MB 448.0 T / |
| Productiecode 6336 6336 6356 6356Motor, type ViertaktverbrandingsmotorMotortype B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 / |
| | B&S Series 675 / B&S Series 550 B&S Series 450 | | | |
| Nominal vermogen bijnominaal toerental | kW-Omw/min | 2,1-2900 /2,3-2800 /1,9-2900 | 2,1-2900 | 2,3-2800 | 2,3-2800 /2,0-2800 |
| Cylinderinhoud | ccm | 158 / 190 / 148 | 158 | 190 | 190 / 158 |
| Brandstoftank | I | 0,9 / 1,5 / 0,9 | 0,9 | 1,5 | 1,5 / 0,9 |
| Soort snijvoorzieeningSnijbreedteToerental snijvoorzieening | cmOmw/min | Mesbalk412900 / 2800 / 2900 | Mesbalk412900 | Mesbalk462800 | Mesbalk462800 / 2800 |
| Conform richtlijn 2000/14/EC:Gegarandeerd geluidsniveauu LwAdConform EN 836: | dB(A) | 96 | 96 | 96 | 96 / 96 |
| Geluidsniveau op de werkplaats LpA | dB(A) | 82,5 | 82,5 | 84 | 84 / 83 |
| Opgegeven trillingskarakteristiekcf. EN 12096:Gemeten waarde ahwOnzekerheid K | m/sec2m/sec2 | 6,30 / 5,24 / 5,102,52 / 2,09 / 2,04 | 6,642,66 | 5,002,50 | 5,00 / 5,092,50 / 2,04 |
| Meting conform EN 20 643StartvoorzieningVeiligheidsvoorzieningAandraaimoment mesboutWielen v/uurWielaandrijvingSnijhoogte | Nmmm | KabelstartMotorstop60 - 65180/180- | KabelstartMotorstop60 - 65180/200 | KabelstartMotorstop60 - 65180/200 | KabelstartMotorstop60 - 65180/200 |
| 1 versnellingvoruit | - | 1 versnellingvoruit |
| 30-70 | 30-70 | 30-70 |
| GrasopvangboxL/B/H | Icmkg | 60146/46/10223 / 27 / 24 | 60146/48/10226 | 60149/50/10227 | 60149/50/10230 / 26 |
Onderhoudsschema
Overhandig deze gelebruiks aan - wijzing aan uw VIKING vakhandelaar wanneer u onderhoudswerkzaam heden aan uw VIKING productaatuitvoeren.
Uw VKING vakhandelaar bevestigt in het hoofdstuk "Onderhouds - schema" dat de voorgeschreven onderhouds werk zaamheden correct zijn uitgevoerd.
Model: MB
Serienummer:
Overhandigd op
Datum:
Volgende onderhoudsbeurt
Datum:
Datum:
Volgende onderhoudsbeurt
Datum:
Datum:
Volgende onderhoudsbeurt
Datum:
Datum:
Volgende onderhoudsbeurt
Datum:
Datum:
Volgende onderhoudsbeurt
Datum:
Datum:
Volgende onderhoudsburt
Datum:
Datum:
Volgende onderhoudsbourt
Datum:
Gentili Clienti,
Apkopes intervals: ik pec 25 darba stundam
Ja ar laiku plausanas rezultats pasliktinas, drosi vien ir nodilis plausanas nazis.
Plausanas naza demontesana
Demontăžai izmantot
Atidarykite zoles surinkimo deze
Dispositive de protectie
