ПОСІБНИК КОРИСТУВАЧА PRA 10 8 LI BOSCH

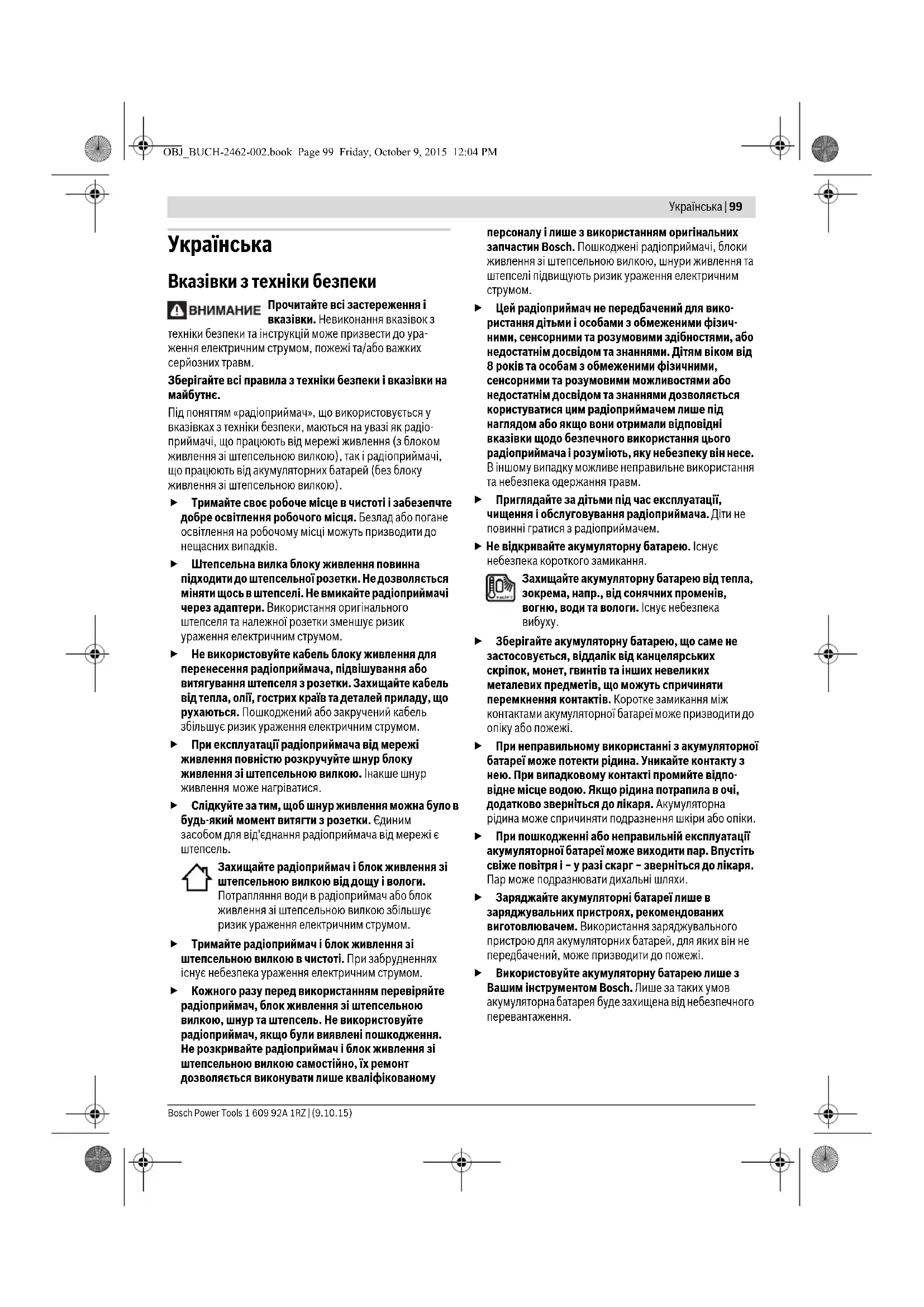

Вказівки з техніки безпеки Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ура- ження електричним струмом, пожежі та/або важких серйозних травм. Зберігайте всі правила з техніки безпеки і вказівки на

Під поняттям «радіоприймач», що використовується у вказівках з техніки безпеки, маються на увазі як радіо- приймачі, що працюють від мережі живлення (з блоком живлення зі штепсельною вилкою), так і радіоприймачі, що працюють від акумуляторних б атарей (без блоку живлення зі штепсельною вилкою). Тримайте своє робоче місце в чистоті і забезепчте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призводити до нещасних випадків. Штепсельна вилка блоку живлення повинна підходити до штепсельної розетки. Не дозволяється міняти щось в штепселі. Не вмикайте радіоприймачі через адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом. Не використовуйте кабель блоку живлення для перенесення радіоприймача, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. При експлуатації радіоприймача від мережі живлення повністю розкручуйте шнур блоку живлення зі штепсельною вилкою. Інакше шнур

може нагріватися. Слідкуйте за тим, щоб шнур живлення можна було в будь-який момент витягти з розетки. Єдиним засобом для від'єднання радіоприймача від мережі є

Захищайте радіоприймач і блок живлення зі штепсельною вилкою від дощу і вологи. Потрапляння води в радіоприймач або блок живлення зі штепсельною вилкою збільшує ризик ураження електричним струмом. Тримайте радіоприймач і блок живлення зі штепсельною вилкою в чистоті. При забрудненнях існує небезпека ураження електричним струмом. Кожного разу перед використанням перевіряйте радіоприймач, блок живлення зі штепсельною вилкою, шнур та штепсель. Не використовуйте радіоприймач, якщо були виявлені пошкодження. Не розкривайте радіоприймач і блок живлення зі штепсельною вилкою самостійно, їх ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин Bosch. Пошкоджені радіоприйма

живлення зі штепсельною вилкою, шнури живлення та штепселі підвищують ризик ураження електричним

Цей радіоприймач не передбачений для вико- ристання дітьми і особами з обмеженими фізич- ними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим радіоприймачем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього радіоприймача і розуміють, яку небезпеку він несе. В іншому випадку можливе неправильне використання та небезпека одержання травм. Приглядайте за дітьми під час експлуатації, чищення і обслуговування радіоприймача. Діти не повинні гратися з радіоприймачем. Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека

Зберігайте акумуляторну батарею, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемкнення контактів. Коротке замикання між контактами акум уляторної батареї може призводити до опіку або пожежі. При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки. При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте акумуляторну батарею лише з Вашим інструментом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження. OBJ_BUCH-2462-002.book Page 99 Friday, October 9, 2015 12:04 PM100 | Українська 1 609 92A 1RZ | (9.10.15) Bosch Power Tools Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. Прочитайте та суворо дотримуйтеся вказівок з техніки безпеки та вказівок щодо роботи, що містяться в інструкціях з експлуатації приладів, які Ви підключаєте до радіоприймача. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Зображені компоненти Нумерація зображених компонентів посилається на зображення радіоприймача на сторінці з малюнком. 1 Переносна рукоятка 2 Динамік 3 Вимикач 4 Кнопка ручної настройки тембру «Equalizer» 5 Кнопка зменшення голосності/низьких/високих частот «Vol –» 6 Кнопка збільшення голосності/низьких/високих частот «Vol +» 7 Штирьова антена 8 Дисплей 9 Кнопки попередньо налаштованих радіостанцій 10 Кнопка налаштування часу 11 Кнопка низхідного пошуку 12 Кнопка висхідного пошуку

Кнопка вимкнення звуку «Mute» 14 Кнопка вибору аудіоджерела «Source» 15 Акумуляторна батарея* 16 Кнопка розблокування акумуляторної батареї 17 Секція для акумуляторної батареї 18 Гвинт кришки секції для батарейок 19 Кришка секції для батарейок 20 Кришка секції для приладдя 21 Важіль фіксації кришки секції для приладдя 22 Гніздо «AUX IN» 23 Гніздо на 12 В 24 Блок живлення зі штепсельною вилкою 25 Штекер 26 Кабель AUX *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Елементи індикації a Індикатор радіочастоти b Індикатор зарядженості акумуляторної батареї c Індикатор стереоприйому d Індикатор вимкнення звуку e Багатофункціональний індикатор f Індикатор аудіоджерела Технічні дані Портативний радіоприймач PRA 10,8 LI Товарний номер 3 603 JB1 0.. Буферні батареї 2 x 1,5 В (LR03/AAA) Акумуляторна батарея В 10,8 Вага відповідно до EPTA-Procedure 01:2014 кг 1,7 Допустима температура навколишнього

0...+45 –10...+40 –20...+50 Рекомендовані акумулятори PBA 10,8 V ... Рекомендовані зарядні

AL 11.. CV Аудіорежим/радіо Робоча напруга – при роботі від блока живлення зі штепсельною вилкою – при роботі від акумуляторної батареї

10,8 Ном. потужність підсилю- вача (при експлуатації від блока живлення зі штепсельною вилкою) 2x5Вт Діапазон прийому

87,5–108 531–1602 *Обмежена потужність при температурах <0 °C Технічні дані визначені з акумуляторною батареєю, що входить в обсяг поставки. Блок живлення зі штепсельною

Товарний номер 1 600 A00 0.. Вхідна напруга В~ 100–240

Гц 50/60 Вхідний струм мА500 Вихідна напруга В= 12 Вихідний струм мА1500 Вага відповідно до EPTA-Procedure 01:2014 кг 0,2 Клас захисту /II OBJ_BUCH-2462-002.book Page 100 Friday, October 9, 2015 12:04 PMУкраїнська | 101 Bosch Power Tools 1 609 92A 1RZ | (9.10.15)

Живлення радіоприймача Радіоприймач може працювати від блоку живлення зі штепсельною вилкою 24 або від літій-іонної акумуляторної батареї 15. Експлуатація від акумуляторної батареї Вказівка: Експлуатація радіоприймача з непридатними для нього акумуляторними батареями може призводити до збоїв у роботі або до пошкодження радіоприймача. Вказівка: Акумуляторна батарея постачається частково зарядженою. Щоб акумуляторна батарея змогла реалізувати свою повну ємність, перед першим використання м електроінструменту її треба повністю зарядити в зарядному пристрої. Використовуйте лише зарядні пристрої, що зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літій-іонний акумулятор, що використовується у радіоприймачі. Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Вставте акумуляторну батарею в секцію для акумуляторної батареї 17 таким чином, щоб контакти акумуляторної батареї знаходилися на контактах секції для акумуляторної батареї 17, і дайте акум

батареї увійти в зачеплення в секції для акумуляторної

Індикатор зарядженості акумуляторної батареї b з’являється на дисплеї одразу після встановлення акумуляторної батареї з достатньою напругою, якщо радіоприймач не підключено до мережі за допомогою блоку живлення зі штепсельною вилкою 24. Індикатор зарядженості акумуляторної батареї b вказує поточний стан зарядженості акумуляторної батареї. Якщо індикатор зарядженості акумуляторної батареї мигає, акумуляторну батарею необх ідно зарядити. Щоб вийняти акумуляторну батарею 15, натисніть на кнопки розблокування 16 на ній і витягніть її з секції для акумуляторної батареї 17. Експлуатація від блока живлення зі штепсельною

Зважайте на напругу у мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці блока живлення зі штепсельною вилкою. Відкрийте захисну кришку гнізда на 12 В 23. Вставте штепсель 25 блока живлення зі штепсельною вилкою на 12 В у гніздо 23. Увімкніть блок живлення зі штепсельною вилкою в мережу живлення. Використовуйте лише оригінальний блок живлення зі штепсельною вилкою Bosch, передбачений для радіоприймача. Лише так можна гарантувати бездоганну експлуатаці ю радіоприймача. Для захисту від забруднення знову закрийте захисну кришку гнізда на 12 В 23 після того, як Ви витягли зовнішній штекер. Якщо блок живлення зі штепсельною вилкою 24 не використовується, його можна зберігати у секції для приладдя радіоприймача. Для цього відкрийте важіль фіксації 21 і відкрийте кришку 20 секції для приладдя. Встромляння/заміна буферних батарейок Щоб зберегти час в пам'яті радіоприймача, необхідно вставити буферні батарейки. Для цього рекомендується використовувати лужно-марганцеві батареї. Щоб відкрити секцію для батарейок, відкрутіть гвинт 18 і зніміть кришку секції для батарейок 19. Вставте буферні батарейки. Слідкуйте при цьому за правильним розташуванням полюсів, як це показано назовні кришки секції для батарейок. Поверніть на місце кришку секції для батарейок 19 і прикрутіть її гвинтом 18. Замінюйте буферні батарейки, якщо індикатор e блідий і час на радіоприймачі не з берігається. Завжди міняйте одночасно всі батарейки. Використовуйте лише батарейки одного виробника і однакової ємності. Виймайте буферні батарейки з радіоприймача, якщо Ви тривалий час не будете користуватися ним. При тривалому зберіганні буферні батарейки можуть кородувати і саморозряджатися. Експлуатація Бережіть радіоприймач від вологи та прямих сонячних променів. Радіоприймач призначений лише для використання у сухих приміщеннях.

Вмикання/вимикання Щоб увімкнути радіоприймач натисніть на вимикач 3. Дисплей 8 активується, і вмикається аудіоджерело, яке було налаштоване при останньому вимкненні радіо-

Вказівка: Для вмикання радіоприймача при першій експлуатації з акумуляторною батареєю або після тривалої перерви у його використанні може бути потрібно натиснути вимикач 3 декілька разів або тиснути на нього

При кожному натисканні на кнопку дисплей 8 підсвічуєть- ся на декілька секунд. Індикатор Ємність ≥2/3 ≥1/3 <1/3

Акумуляторна батарея сіла OBJ_BUCH-2462-002.book Page 101 Friday, October 9, 2015 12:04 PM102 | Українська 1 609 92A 1RZ | (9.10.15) Bosch Power Tools Щоб вимкнути радіоприймач, ще раз натисніть на вими- кач 3. Поточне налаштування аудіоджерела зберігається. З метою заощадження електроенергії вмикайте радіоприймач, лише коли працюєте з ним. Настроювання голосності Після вмикання радіоприймача завжди встановлюється середня голосність (значення 10). Для збільшення голосності натисніть кнопку «Vol +» 6, для зменшення голосності – кнопку «Vol –» 5. Встановлена голосність «VL» разом зі значенням від 0 до 20 з’являється на декілька секунд на індикаторі e на дисплеї. Перед настроюванням аб о зміною радіостанції установіть голосність на найнижче значення, а перед запуском зовнішнього аудіоджерела – на середнє значення. Для вимикання звуку натисніть кнопку «Mute» 13. Для того, щоб знову увімкнути звук, ще раз натисніть кнопку «Mute» 13 або одну з кнопок «Vol +» 6 чи «Vol –» 5. Настроювання тембру Для оптимального відтворення звуку в радіоприймач інтегрований еквалайзер. Для того, щоб вручну змінити налаштування низьких частот, натисніть кнопку «Equalizer» 4 один раз. На дисплеї з’явиться «BA» разом зі збереженим значенням рівня низьких частот на індикаторі e. Для налаштування високих частот ще раз натисніть кнопку «Equalizer» 4, на індикаторі e з’явиться «TR» разом зі збереженим значенням рівня високих частот. Низькі та високі частоти можна змінювати у діапазоні від –5 до +5. Для збільшення вказаного значення натисніть кнопку «Vol +» 6, для зменшення – кнопку «Vol –» 5. Змінені значення зберігаються автоматично, якщо через декілька секунд після останнього натискання на кнопку індикатор e перемикається на відображення ч

Вибір аудіоджерела Для вибору аудіоджерела натискайте кнопку «Source» 14, поки на дисплеї не з’явиться індикатор f з бажаним внутрішнім аудіоджерелом (див. «Настроювання/збереження радіостанцій в пам’яті», стор. 102) або зовнішнім аудіоджерелом (див. «Під’єднання зовнішніх аудіоджерел», стор. 102): – «FM»: радіо з прийомом УКХ, – «AM»: радіо з прийомом СХ, – «AUX»: зовнішнє аудіоджерело (напр., CD-плеєр) через 3,5 мм гніздо 22. Направлення штирьової антени Радіоприймач постачається з м онтованою штирьовою антеною 7. Поверніть в режимі радіо штирьову антену у напрямку, що забезпечує найкращий прийом. Якщо прийом поганий, переставте радіоприймач у місце з кращим прийомом. Вказівка: При експлуатації радіоприймача в безпосеред- ній близькості від радіостанцій, радіоприладів або інших електроприладів прийом радіостанцій може погіршитися. Настроювання/збереження радіостанцій в пам’яті Натискуйте кнопку вибору аудіоджерела «Source» 14 до тих пір, поки на дисплеї на індикаторі f не з’явиться «FM» для ультракоротких хвиль (УКХ) а бо «AM» для середніх хвиль (СХ). Для налаштування певної радіочастоти натискайте кнопку висхідного пошуку 12, щоб збільшити частоту, або кнопку низхідного пошуку 11, щоб зменшити частоту. Поточна частота відображається на індикаторі a на дисплеї. Щоб знайти радіостанції з більшою силою сигналу, натисніть кнопку висхідного пошуку 12 або низхідного пошуку 11 і коротко притримайте її натиснутою. Частота знайденої радіостанції з'являється на індикаторі a на дисплеї. При достатньо хорошому прийомі відповідного сигналу радіоприймач автомати чно перемикається на стереоприйом. На дисплеї з'являється індикатор стереоприйому c. Щоб зберегти налаштовану радіостанцію, тримайте одну з кнопок попередньо налаштованих радіостанцій 9 натиснутою протягом 3 с. Як тільки з’явиться індикатор e «PR» разом із номером вибраної кнопки попередньо налаштованих радіостанцій, радіостанція буде збережена

Ви можете зберегти 5 УКХ-станцій і 5 СХ-станцій. Зверніть увагу на те, що при повторному виборі вже зайнятої комірки пам'яті раніше збережена радіостанція витісняється новою радіостанцією. Для відтворення збереженої в пам'яті радіостанції коротко натисніть кнопку попередньо налаштовани

радіостанцій 9. На декілька секунд на індикаторі e з’явиться «PR» разом із номером збереженої радіостанції. Під’єднання зовнішніх аудіоджерел Крім інтегрованого радіо, можливе відтворення різноманітних зовнішніх аудіоджерел. Зніміть захисну кришку гнізда «AUX IN» 22. Вставте кутовий 3,5 мм штекер кабелю AUX 26 у гніздо (див. мал. на сторінці з малюнками). Під’єднайте інший штекер кабелю AUX до відповідного аудіоджерела. Для відтворення з під'єднаного аудіоджерела натискайте кнопку вибору аудіоджерела «Source» 14, поки на індикаторі f на дисплеї не з’явиться «AUX». Після витягнення каб елю AUX, знову закрийте гніздо «AUX IN» 22 для захисту його від забруднень. OBJ_BUCH-2462-002.book Page 102 Friday, October 9, 2015 12:04 PMУкраїнська | 103 Bosch Power Tools 1 609 92A 1RZ | (9.10.15) Індикація часу Радіоприймач оснащений індикатором часу з окремим живленням. Якщо в секцію для батарейок вставлені буферні батарейки достатньої ємності (див. «Встромляння/заміна буферних батарейок», стор. 101), можливе запам'ятовування часу, навіть якщо радіо- приймач від'єднаний від блоку живлення або акумулятор- ної батареї. Настроювання часу – Для настроювання часу тисніть кнопку налаштування часу 10, поки години на індикаторі e не почнуть

– Натискайте кнопку висхідного пошуку 12 або кнопку низхідного пошуку 11 , поки не з’явиться необхідна година. – Знову натисніть кнопку 10, щоб хвилини на індикаторі e почали мигати. – Натискайте кнопку висхідного пошуку 12 або кнопку низхідного пошуку 11, поки не з’являться необхідні хвилини. – Натисніть кнопку 10 втретє, щоб зберегти налаштування часу. Вказівки щодо роботи Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в

Новий акумулятор або такий, що не використовувся протягом тривалого часу, потребує для досягнення своєї повної ємності прибл. 5 циклів заряджання/розряджання. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Зважайте на вказівки щодо видалення. Неполадки – причини і усунення Якщо вищеозначені заходи з усунення неполадки не допомагають, передайте свій вимірювальний прилад в авторизовану сервісну майстерню Bosch. Причина Що робити Радіоприймач не працює Не поступає електричний

Правильно та добре вставте блок живлення зі штепсель- ною вилкою і штекер або заряджену акумуляторну

Радіоприймач перегрівся або переохолодився Зачекайте, поки радіоприймач не досягне робочої температури Радіоприймач не працює від мережі живлення Блок живлення зі штеп- сельною вилкою або шнур живлення пошкоджено Перевірте блок живлення зі штепсельною вилкою і шнур живлення та за необхідністю замініть Використовується непра- вильний блок ж

штепсельною вилкою Використовуйте оригіналь- ний блок живлення зі штеп- сельною вилкою Bosch (можна придбати як запасну

Радіоприймач не працює від акумуляторної батареї Забруднилися контакти акумуляторної батареї Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), при необхідності замініть акумуляторну батарею Акумуляторна батарея

Поміняйте акумуляторну

Акумуляторна батарея занадто гаряча або холодна Зачекайте, поки акумуля- торна батарея не досягне робочої температури Радіоприймач раптом перестав працювати Неправильно аб

ністю вставлений блок живлення зі штепсельною вилкою або акумуляторна

Правильно та добре вставте блок живлення зі штепсельною вилкою або акумуляторну батарею Поганий радіоприйом Перешкоди від інших приладів або погане місце

Установіть радіоприймач в іншому місці з кращим прийомом або далі від ін- ших електричних приладів Не відображається час Сіли буферні батарейки для

Замініть буферні батарейки Буферні батарейки встромлені неправильними

Розверніть буферні бата- рейки правильними полю-

OBJ_BUCH-2462-002.book Page 103 Friday, October 9, 2015 12:04 PM104 | Українська 1 609 92A 1RZ | (9.10.15) Bosch Power Tools Технічне обслуговування і сервіс Технічне обслуговування і очищення Для якісної і безпечної роботи тримайте радіоприймач у

Витирайте забруднення вологою м’якою ганчіркою. Не користуйтеся мийними засобами і розчинниками. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових

авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпеч

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Радіоприймачі, блоки живлення зі штепсельною вилкою, акумулятори/батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте радіоприймачі, блоки живлення зі штепсельною вилкою та акумуляторні батареї/батарейки в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EС відпрацьовані електроін- струменти, пошкоджені акумуляторні батареї/батарейки або акумуляторні батареї/батарейки, що відпрацювали себе, повинні здаватися окремо і утилізуватися екологічно чистим способо

Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі «Транспортування», стор. 104. Можливі зміни. OBJ_BUCH-2462-002.book Page 104 Friday, October 9, 2015 12:04 PMҚaзақша | 105 Bosch Power Tools 1 609 92A 1RZ | (9.10.15) Қaзақша
