KULLANIM KILAVUZU PRA 10 8 LI BOSCH

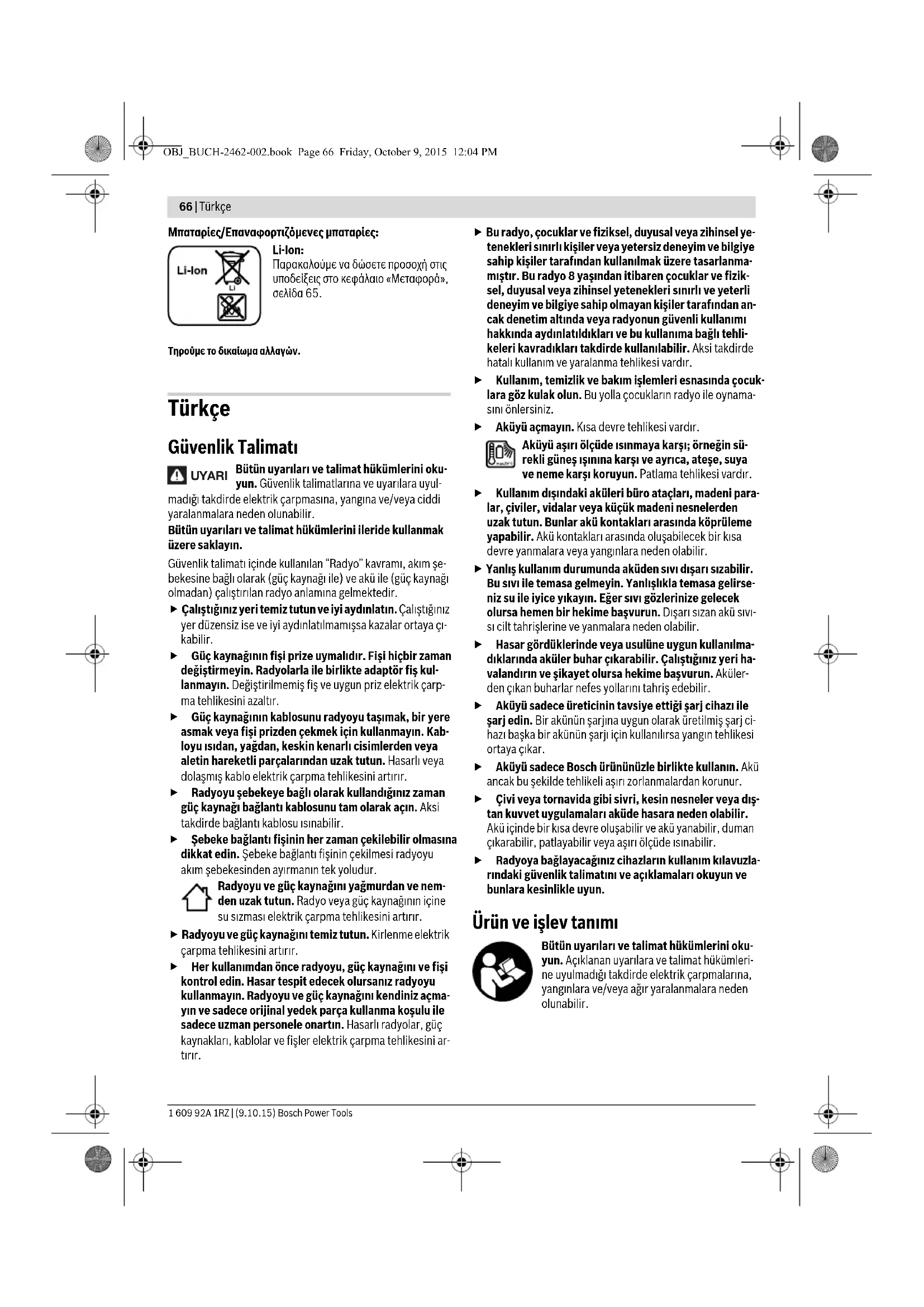

Αιτία Θεραπεία OBJ_BUCH-2462-002.book Page 65 Friday, October 9, 2015 12:04 PM66 | Türkçe 1 609 92A 1RZ | (9.10.15) Bosch Power Tools Μπαταρίες/Επαναφορτιζόμενες μπαταρίες: Li-Ion: Παρακαλούμε να δώσετε προσοχή στις υποδείξεις στο κεφάλαιο «Μεταφορά», σελίδα 65. Τηρούμε το δικαίωμα αλλαγών. Türkçe Güvenlik Talimatı Bütün uyarıları ve talimat hükümlerini oku- yun. Güvenlik talimatlarına ve uyarılara uyul- madığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Güvenlik talimatı içinde kullanılan “Radyo” kavramı, akım şe- bekesine bağlı olarak (güç kaynağı ile) ve akü ile (güç kaynağı olmadan) çalıştırılan radyo anlamına gelmektedir. Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çı- kabilir. Güç kaynağının fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Radyolarla ile birlikte adaptör fiş kul- lanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarp- ma tehlikesini azaltır. Güç kaynağının kablosunu radyoyu taşımak, bir yere asmak veya fişi prizden çekmek için kullanmayın. Kab- loyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. Radyoyu şebekeye bağlı olarak kullandığınız zaman güç kaynağı bağlantı kablosunu tam olarak açın. Aksi takdirde bağlantı kablosu ısınabilir. Şebeke bağlantı fişinin her zaman çekilebilir olmasına dikkat edin. Şebeke bağlantı fişinin çekilmesi radyoyu akım şebekesinden ayırmanın tek yoludur. Radyoyu ve güç kaynağını yağmurdan ve nem- den uzak tutun. Radyo veya güç kaynağının içine su sızması elektrik çarpma tehlikesini artırır. Radyoyu ve güç kaynağını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır. Her kullanımdan önce radyoyu, güç kaynağını ve fişi kontrol edin. Hasar tespit edecek olursanız radyoyu kullanmayın. Radyoyu ve güç kaynağını kendiniz açma- yın ve sadece orijinal yedek parça kullanma koşulu ile sadece uzman personele onartın. Hasarlı radyolar, güç kaynakları, kablolar ve fişler elektrik çarpma tehlikesini ar- tırır. Bu radyo, çocuklar ve fiziksel, duyusal veya zihinsel ye- tenekleri sınırlı kişiler veya yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılmak üzere tasarlanma- mıştır. Bu radyo 8 yaşından itibaren çocuklar ve fizik- sel, duyusal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından an- cak denetim altında veya radyonun güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanıma bağlı tehli- keleri kavradıkları takdirde kullanılabilir. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır. Kullanım, temizlik ve bakım işlemleri esnasında çocuk- lara göz kulak olun. Bu yolla çocukların radyo ile oynama- sını önlersiniz. Aküyü açmayın. Kısa devre tehlikesi vardır. Aküyü aşırı ölçüde ısınmaya karşı; örneğin sü- rekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır. Kullanım dışındaki aküleri büro ataçları, madeni para- lar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasında oluşabilecek bir kısa devre yanmalara veya yangınlara neden olabilir. Yanlış kullanım durumunda aküden sıvı dışarı sızabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirse- niz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvı- sı cilt tahrişlerine ve yanmalara neden olabilir. Hasar gördüklerinde veya usulüne uygun kullanılma- dıklarında aküler buhar çıkarabilir. Çalıştığınız yeri ha- valandırın ve şikayet olursa hekime başvurun. Aküler- den çıkan buharlar nefes yollarını tahriş edebilir. Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj ci- hazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar. Aküyü sadece Bosch ürününüzle birlikte kullanın. Akü ancak bu şekilde tehlikeli aşırı zorlanmalardan korunur. Çivi veya tornavida gibi sivri, kesin nesneler veya dış- tan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. Radyoya bağlayacağınız cihazların kullanım kılavuzla- rındaki güvenlik talimatını ve açıklamaları okuyun ve bunlara kesinlikle uyun. Ürün ve işlev tanımı Bütün uyarıları ve talimat hükümlerini oku- yun. Açıklanan uyarılara ve talimat hükümleri- ne uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. UYARI OBJ_BUCH-2462-002.book Page 66 Friday, October 9, 2015 12:04 PMTürkçe | 67 Bosch Power Tools 1 609 92A 1RZ | (9.10.15) Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki radyo resmindeki numaralarla aynıdır. 1 Taşıma tutamağı 2 Hoparlör 3 Açma/kapama tuşu 4 Manüel ses ayarı tuşu “Equalizer” 5 Ses şiddeti/derinlik/yükseklik azaltma duşu “Vol –” 6 Ses şiddeti/derinlik/yükseklik artırma tuşu “Vol +” 7 Çubuk anten 8 Display 9 Program kaydetme tuşları 10 Saat ayarı tuşu 11 Aşağı doğru arama tuşu 12 Yukarı doğru arama tuşu 13 Sessizlik tuşu “Mute” 14 Ses kaynağı seçme tuşu “Source” 15 Akü* 16 Akü boşa alma düğmesi 17 Akü yuvası 18 Batarya gözü kapağı vidası 19 Batarya gözü kapağı 20 Saklama gözü kapağı 21 Saklama gözü kilitleme kolu 22 “AUX IN”-Soketi 23 12 V bağlantı yuvası 24 Güç kaynağı fişi 25 Cihaz fişi 26 AUX-Kablosu *Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap- samında değildir. Aksesuarın tümünü aksesuar programımızda bu- labilirsiniz. Gösterge elemanları a Radyo frekansı göstergesi b Akü şarj durumu göstergesi c Stereo algılama göstergesi d Sessiz göstergesi e Multi fonksiyon göstergesi f Ses kaynağı göstergesi Teknik veriler Montaj Radyonun enerji beslemesi Radyonun enerji beslemesi güç kaynağı 24 veya bir lityum iyon akü 15 üzerinden olabilir. Akü ile işletme Not: Radyoya uygun olmayan akülerin kullanılması hatalı fonk- siyonlara veya radyonun hasar görmesine neden olabilir. Not: Akü kısmi şarjlı olarak teslim edilir. Akünün tam perfor- mansına ulaşabilmesi için ilk kullanımdan önce aküyü şarj ci- hazında tam olarak şarj edin. Sadece teknik veriler bölümünde belirtilen şarj cihazla- rını kullanın. Sadece bu şarj cihazları radyonuzda kullanı- lan lityum iyon aküler için tasarlanmıştır. Li-Ion aküler kullanım ömürleri kısalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Aküyü akü yuvasına 17 akü bağlantılarının akü yuvasındaki 17 bağlantılara temas edecek biçimde yerleştirin ve akünün akü yuvasında kilitleme yapmasını sağlayın. Taşınabilir radyo PRA 10,8 LI Ürün kodu 3 603 JB1 0.. Tampon bataryalar 2 x 1,5 V (LR03/AAA) Akü V 10,8 Ağırlığı EPTA-Procedure 01:2014’e göre kg 1,7

• <0 °C sıcaklıklarda sınırlı performansTeknik veriler teslimat kapsamındaki akü ile tespit edilmiştir. İzin verilen ortam sıcaklığı –Şarjda –İşletmede* – Depolamada

0...+45 –10...+40 –20...+50 Tavsiye edilen aküler PBA 10,8 V ... Tavsiye edilen şarj cihazları AL 11.. CV Sesli işletme/radyo İşletme gerilimi – Güç kaynağı ile işletmede – Akülü işletmede

10,8 Amplifikatör (yükselteç) anma gücü (güç kaynağı ile işletmede) 2x5W Çekim alanı –UKW –MW MHz kHz 87,5–108 531–1602 Güç kaynağı Ürün kodu 1 600 A00 0.. Giriş gerilimi V~ 100–240 Frekans Hz 50/60 Giriş akımı mA 500 Çıkış gerilimi V= 12 Çıkış akımı mA 1500 Ağırlığı EPTA-Procedure 01:2014’e göre kg 0,2 Koruma sınıfı /II Taşınabilir radyo PRA 10,8 LI

• <0 °C sıcaklıklarda sınırlı performansTeknik veriler teslimat kapsamındaki akü ile tespit edilmiştir. OBJ_BUCH-2462-002.book Page 67 Friday, October 9, 2015 12:04 PM68 | Türkçe 1 609 92A 1RZ | (9.10.15) Bosch Power Tools Ekranda akü şarj durumu göstergesi b, yeterli gerilime sahip bir akü takıldığında ve radyo güç kaynağı 24 üzerinden akım şebekesine bağlı olmadığında, görünür. Akü şarj durumu göstergesi b akünün güncel şarj durumunu gösterir. Akü şarj durumu göstergesi yanıp sönmeye başladı- ğında akünün şarj edilmesi gerekir. Aküyü 15 çıkarmak için boşa alma tuşlarına 16 basın ve aküyü akü yuvasından 17 çıkarın. Güç kaynağı ile işletme Şebeke gerilimine dikkat edin! Güç kaynağı için kullanı- lan akım kayağının gerilimi güç kaynağının tip etiketinde belirtilen gerilimle aynı olmalıdır. 12 V bağlantı soketinin 23 koruyucu kapağını açın. 12 V güç kaynağının alet fişini 25 bağlantı soketine 23 takın. Güç kay- nağını akım şebekesine bağlayın. Sadece radyonuz için öngörülen orijinal Bosch güç kay- nağı kullanın. Radyonun kusursuz biçimde çalışması an- cak bu şekilde sağlanır. Alet fişini çıkardığınız takdirde kirlenmeye karşı koruma sağla- mak üzere 12 V bağlantı soketinin 23 kapağını tekrar kapatın. Radyo kullanım dışında iken güç kaynağı 24 radyonun sakla- ma gözünde saklanabilir. Kilitleme kolunu 21 açın ve saklama gözünün kapağını 20 kaldırın. Tampon bataryaların takılması/değiştirilmesi Radyonun saatini belleğe alabilmek için yedek bataryalar ta- kılmalıdır. Bu işlem için alkali mangan bataryaların kullanılma- sı tavsiye edilir. Batarya gözünü açmak için vidayı 18 gevşetin ve batarya gözü kapağını 19 alın. Tampon bataryaları yerleştirin. Batarya gözü kapağının dış tarafındaki şekle bakarak doğru kutuplama ya- pın. Batarya gözü kapağını 19 tekrar takın ve vida 18 ile tespit edin. Gösterge e zayıflamaya veya radyonun saati belleğe alınma- maya başladında yedek bataryaları değiştirin. Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın. Uzun süre kullanmayacaksanız yedek bataryaları rad- yodan çıkarın. Yedek bataryalar uzun süreli depolamalar- da korozyona uğrayabilir ve kendiliklerinden boşalabilirler. İşletme Radyoyu neme ve doğrudan gelen güneş ışınına karşı koruyun. Bu radyo sadece kuru kapalı mekanlarda kullanıl- maya uygundur. Sesli işletme Açma/kapama Radyoyu açmak için açma/kapama tuşuna 3 basın. Ekran 8 etkinleşir ve radyonun son olarak kapatıldığındaki ses kaynağı tekrar çalışır. Not: Radyo akü ile ilk kez çalıştırıldığında veya uzun süre kul- lanım dışı kaldıktan sonraki çalıştırmada, radyonun açılabil- mesi için açma/kapama tuşuna 3 birçok kez veya uzun süre basılması gerekli olabilir. Tuşa her basılışta Display 8 birkaç saniye aydınlatılır. Radyoyu kapatmak için açma/kapama tuşuna 3 yeniden ba- sın. Ses kaynağının güncel ayarı belleğe alınır. Enerjiden tasarruf etmek için kullanmadığınız zamanlar radyo- yu kapatın. Ses şiddetinin ayarlanması Radyo açıldıktan sonra daima orta bir ses şiddeti (değer 10) ayarlı olur. Ses şiddetini yükseltmek için “Vol +” 6 tuşuna, azaltmak için “Vol –” 5 tuşuna basın. Ses şiddeti ayarı “VL” 0 ile 20 değer- leri arasında birkaç saniye Display'deki göstergede e görünür. Ses şiddetini bir radyo vericisini ayarlamadan veya değiştir- meden önce düşük bir değere, harici bir ses kaynağını başlat- madan önce ise orta bir değere ayarlayın. Sesi kapatmak için “Mute” 13 tuşuna basın. Sesi tekrar aç- mak için ya “Mute” 13 tuşuna tekrar basın veya bir ses şiddeti tuşuna “Vol +” 6 veya “Vol –” 5 basın. Ses tipinin ayarlanması Optimum ses alabilmek için radyoya bir Equalizer entegre edilmiştir. Derinlik seviyesini manüel olarak değiştirmek için “Equali- zer” 4 tuşuna bir kez basın. Display'de “BA” ve belleğe alınan derinlik seviyesi değeri göstergede e görünür. Yükseklik sevi- yesi için “Equalizer” 4 tuşuna tekrar basın, göstergede e “TR” ve belleğe alınan yükseklik seviyesi değeri görünür. Derinlik veya yükseklik seviyesi –5 ile +5 aralığında değiştiri- lebilir. Gösterilen değeri yükseltmeke için “Vol +” 6 tuşuna, indirmek için “Vol –” 5 tuşuna basın. Değiştirilen değerler gösterge e son tuşa basma işleminden birkaç saniye sonra za- man göstergesine geçtiğinde otomatik olarak belleğe alınır. Ses kaynağının seçilmesi Ses kaynağını seçmek için “Source” 14 tuşuna Display'deki göstergede f istenen dahili ses kaynağı (bakınız: “Radyo veri- cilerinin ayarlanması/hafızaya alınması”, sayfa 69) veya hari- ci ses kaynağı (bakınız: “Harici ses kaynaklarının bağlanması”, sayfa 69) görününceye kadar basın: – “FM”: UKW üzerinden radyo, – “AM”: MW üzerinden radyo, – “AUX”: Harici ses kaynağı (örneğin CD-Player) 3,5 mm so- ket 22 üzerinden. Gösterge Kapasitesi ≥2/3 ≥1/3 <1/3 Rezerve Akü boş OBJ_BUCH-2462-002.book Page 68 Friday, October 9, 2015 12:04 PMTürkçe | 69 Bosch Power Tools 1 609 92A 1RZ | (9.10.15) Çubuk antenin doğrultulması Radyo çubuk anten 7 takılı olarak teslim edilir. Radyoyu çalış- tırırken çubuk anteni sesin en iyi geldiği yöne çevirin. Yeterli ses algılanamıyorsa, radyoyu daha iyi sinyal alınan baş- ka bir yere yerleştirin. Not: Radyo, radyo vericileri, sinyalle çalışan veya diğer elek- tronik cihazların çok yakınında çalıştırılırken sinyal algılamada kısıtlamalar olabilir. Radyo vericilerinin ayarlanması/hafızaya alınması Ses kaynağı seçme tuşuna “Source” 14 göstergede f “FM” ul- tra kısa dalga algılama alanı için (UKW) veya “AM” orta dalga algılama alanı için (MW) görünceye kadar basın. Belirli bir radyo frekansanı ayarlamak için yukarı doğru ara- ma tuşuna 12 veya aşağı doğru arama tuşuna 11 ba- sın. Güncel frekan Display'deki göstergede a görünür. Yüksek sinyal şiddetindeki radyo vericilerini aramak için yukarı doğru arama tuşuna 12 veya aşağı doğru arama tuşuna 11 basın ve tuşu kısa süre basılı tutun. Bulunan radyo vericisinin frekansı Display'deki göstergede a görünür. Uygun bir sinyal yeterli yoğunlukta alındığında radyo otomatik olarak stereo algılama moduna geçer. Ekranda stereo algıla- ma göstergesi c görünür. Ayarlanan bir vericiyi belleğe almak için programlama tuş- larından 9 birine 3 saniye süre ile basın. Göstergede e “PR” ve seçilen program belleğe alma tuşu numarası görününce verici belleğe alınmış olur. 5 UKW ve 5 MW vericiyi belleğe alabilirsiniz. Yeni seçilen bir radyo vericisinin daha önce seçilen radyo vericisi üzerine ya- zılacağına dikkat edin. Belleğe alınmış bir vericiyi görmek için ilgili programalama tuşuna 9 kısaca basın. Göstergede e birkaç saniye süre ile “PR” ve programın bellek numarası görünür. Harici ses kaynaklarının bağlanması Bu cihazda entegre radyo yanında daha başka harici ses kay- nakları da çalınabilir. “AUX IN”-Soketi 22 koruyucu kapağını çıkarın. AUX-Kablosu- nun 26 açılı 3,5 mm fişini sokete takın (grafik sayfasındaki şe- kil). AUX-Kablosunun diğer fişini uygun bir ses kaynağına ta- kın. Bağlanan ses kaynağını görmek için ses kaynağı seçme tuşuna “Source” 14 Display'deki göstergede f “AUX” görününceye kadar basın. AUX-Kablosunun fişini çıkardığınızda kirlenmeye karşı koru- ma sağlamak üzere “AUX IN”-Soketinin 22 koruyucu kapağını tekrar takın. Zaman göstergesi Radyonun ayrı enerji beslemeli zaman göstergesi vardır. Ye- terli kapasitedeki yedek bataryalar batarya gözüne takılı ise (Bakınız: “Tampon bataryaların takılması/değiştirilmesi”, Sayfa 68), radyo akülü enerji beslemesinden veya güç kayna- ğı enerji beslemesinde ayrı olsa bile saat kaydedilebilir. Saat ayarının yapılması – Saat ayarı yapmak için saat ayarı tuşuna 10 göstergede e saat sayısı yanıp sönmeye başlayıncaya kadar basın. – Doğru saat sayısı gösterilinceye kadar yukarı doğru arama tuşuna 12 veya aşağı doğru arama tuşuna 11 ba- sın. –Tuşa 10 göstergede e dakika sayısı yanıp sönmeye baş- layacak ölçüde yeniden basın. – Doğru dakika sayısı gösterilinceye kadar yukarı doğru ara- ma tuşuna 12 veya aşağı doğru arama tuşuna 11 basın. – Saat ayarını belleğe almak için tuşa 10 üçüncü kez ba- sın. Çalışırken dikkat edilecek hususlar Akünün optimum verimle kullanılmasına ilişkin açıklama- lar Aküyü nemden ve sudan koruyun. Aküyü –20 ... 50 derece arasında bir sıcaklıkta saklayın. Ör- neğin aküyü yaz aylarında otomobil içinde bırakmayın. Yeni veya uzun süre kullanılmamış bir akü ancak yaklaşık 5 kez şarj/deşarj olduktan sonra tam performansına kavuşur. Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrü- nü tamamlamış ve değiştirilmesi gerekiyor demektir. Tasfiye konusundaki talimat hükümlerine uyun. Hataların nedenleri ve giderilmeleri Nedeni Giderilmesi Radyo işlev görmüyor Enerji beslemesi yok Güç kaynağını ve cihaz fişini veya dolu (tam olarak) aküyü takın Radyo çok sıcak veya çok soğuk Radyo işletme sıcaklığına gelinceye kadar bekleyin Radyo şebeke işletmesinde işlev görmüyor Güç kaynağı veya bağlantı kablosu arızalı Güç kaynağını ve bağlantı kablosunu kontrol edin ve gerekiyorsa değiştirin Yanlış güç kaynağı kullanılıyor Orijinal Bosch güç kaynağı kullanın (yedek parça olarak da temin edilebilir) Radyo akülü işletmede işlev görmüyor Akü kontakları kirli Akü kontaklarını temizleyin; örneğin aküyü birkaç kez takıp çıkararak. Gerekiyorsa aküyü yenileyin Akü arızalı Aküyü yenileyin Akü çok sıcak veya çok soğuk Akü işletme sıcaklığına gelinceye kadar bekleyin Radyo aniden işlevsiz kalıyor Güç kaynağı veya akü doğru veya tam olarak takılmamış Güç kaynağını veya aküyü doğru ve tam olarak takın OBJ_BUCH-2462-002.book Page 69 Friday, October 9, 2015 12:04 PM70 | Türkçe 1 609 92A 1RZ | (9.10.15) Bosch Power Tools Yukarıda anılan önlemlerle hatalar giderilemiyorsa yetkili Bosch Müşteri Servisine başvurun. Bakım ve servis Bakım ve temizlik İyi ve güvenli çalışabilmek için radyoyu temiz tutun. Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala- rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın- da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse- suara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti- keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Türkçe Bosch Sanayi ve Ticaret A.Ş. Aydinevler Mah. Inonu Cad. No:20 Ofis Park A Blok 34854 Kucukyali/Maltepe Tel.: 444 80 10 Fax: +90 216 432 00 82 E-Mail: iletisim@bosch.com.tr İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj
