BRUKSANVISNING PRA 10 8 LI BOSCH

12 Taste til søgning frem ▶▶

13 Taste lydspærring „Mute“

Energiforsyning til radio

Radioen kan drives enten med netdel 24 eller lithium-ion-akku 15.

Brug med akku

Vedligeholdelse og service

Vedligeholdelse og rengøring

c Indikering av stereomottagning

d Indikering av stumkoppling

e Multifunktionsdisplay

Sikkerhetsinformasjon

ADVARSEL Les gjennom alle advarslene og anvisningene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle sikkerhetsanvisningene for senere bruk.

Begrepet «Radio» som benyttes i sikkerhetsanvisningene, henviser til nettdrevne radioer (med nettadapter) og batteridrevne radioer (uten nettadapter).

Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
Støpselet på nettadapteren må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk støpseladapter sammen med radioer. Bruk av støpsler som ikke er forandret og passende stikkontakter reduserer risikoen for elektrisk støt.
Ikke bruk nettadapterledningen til andre formål, f. eks. å bære radioen, henge den opp eller trekke støpslet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og verktøydeler som beveger seg. Skadde eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Vikle nettadapterledningen helt ut när du skal bruke radioen med nettilkobling. Ellers kan ledningen bli varm.
▶ Sørg for at det alltid går an å trekke ut nettstøpslet. Å trekke ut nettstøpslet er den eneste muligheten du har til å koble radioen fra strømnettet.

Ikke utsett radioen eller nettadapteren for regn og fuktighet. Hvis det kommer vann inn i radioen eller nettadapteren, øker risikoen for elektrisk støt.

▶ Hold radioen og nettadapteren rene. Skitt medfører fare for elektrisk støt.
Før bruk må du alltid kontrollere at radioen, nettadapteren, ledningen og støpslet er i orden. Ikke bruk radioen hvis du oppdager skader. Du må Ikke åpne radioen eller nettadapteren på egen hånd. Reparasjoner må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. Defekte radioer, nettadaptere, ledninger og støpsler øker risikoen for elektrisk støt.
Denne radioen er ikke beregnet til bruk av barn og personer med reduserte fysiske eller sansemessige evner eller med manglende erfaring og kunnskap. Denne radioen kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske eller sansemessige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av radioen av denne personen, og forstår farene som er forbundet med bruken. Ellers er det fare for feilbetjening og personskader.

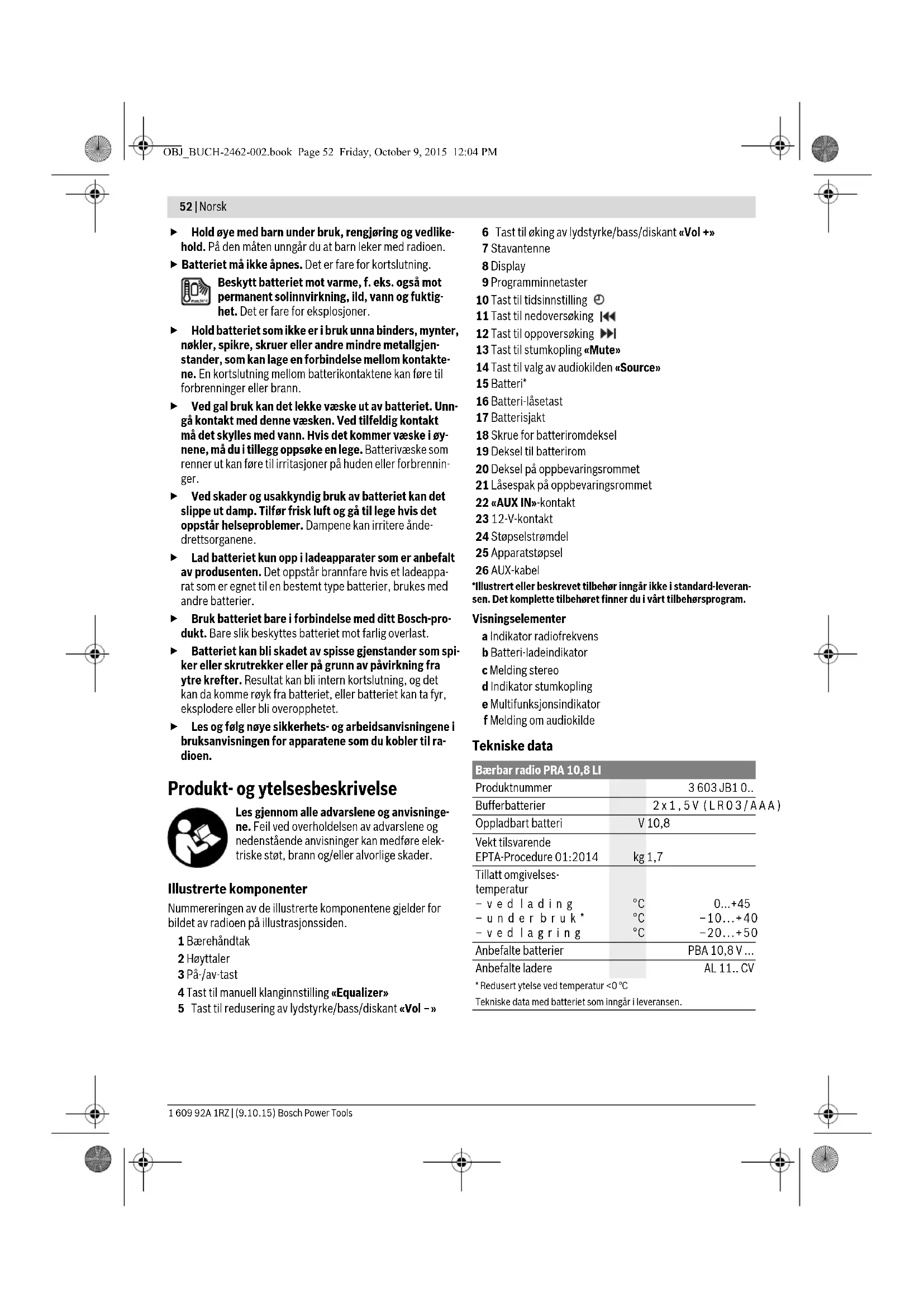

52 | Norsk

Hold øye med barn under bruk, rengjøring og vedlikehold. På den måten unngår du at barn leker med radioen.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.

Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.

Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.
Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
▶ Bruk batteriet bare i forbindelse med ditt Bosch-produkt. Bare slik beskyttes batteriet mot farlig overlast.
▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
Les og følg nøye sikkerhets- og arbeidsanvisningene i bruksanvisningen for apparatene som du kobler til radioen.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av radioen på illustrasjonssiden.

1 Bærehåndtak
2 Høyttaler
3 På-/av-tast
4 Tast til manuell klanginnstilling «Equalizer»
5 Tast til redusering av lydstyrke/bass/diskant «Vol - »

6 Tast til øking av lydstyrke/bass/diskant «Vol +»
7 Stavantenne
8 Display
9 Programminnetaster
10 Tast til tidsinnstilling
11 Tast til nedoversøking
12 Tast til oppoversøking ▶▶
13 Tast til stumkopling «Mute»
14 Tast til valg av audiokilden «Source»
15 Batteri*
16 Batteri-låsetast
17 Batterisjakt
18 Skrue for batteriromdeksel
19 Deksel til batterirom
20 Deksel på oppbevaringsrommet
21 Låsespak på oppbevaringsrommet
22 «AUX IN»-kontakt
23 12-V-kontakt
24 Støpselstrømdel
25 Apparatstøpsel
26 AUX-kabel

Audiodrift/radio
Driftsspenning
- ved drift med støpselstrømdel	V	12
- ved batteridrift	V	10,8
Opptatt effekt forsterker (ved drift med støpselstrømdel)		2 x 5 W
Mottaksområde
- FM	MHz	87,5-108
- AM	kHz	531-1602

* Redusert ytelse ved temperatur <0 °C
Tekniske data med batteriet som inngår i leveransen.

Støpselstrømdel

Produktnummer 1 600 A00 0..
Inngangsspenning	V~ 100-240
Frekvens	Hz 50/60
Inngangsstrøm	mA 500
Utgangsspenning	V= 12
Utgangsstrøm	mA 1500
Vekt tilsvarende EPTA-Procedure 01:2014	kg 0,2
Beskyttelsesklasse

Montering

Energiforsyning radio

Radioen kan forsynes med strøm via nettadapteren 24 eller fra et Li-lon-batteri 15.

Drift med oppladbart batteri

Merk: Bruk av batterier som ikke passer til radioen, kan føre til funksjonsfeil og skade på radioen.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.

▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset Li-ion-batteriet som skal brukes i radioen.

Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladningen.

Sett et batteri slik inn i batterisjakten 17, at kontaktene på batteriet ligger på kontaktene i batterisjakten 17, og la batteriet smekke i lås i batterisjakten.

Ladeindikatoren for batteriet b vises på displayet når et batteri med tilstrekkelig spenning er satt inn og radioen ikke er koblet til strømnettet via nettadapteren 24.

Batteri-ladetilstandsindikatoren b viser aktuell batteristatus. Når batteri-ladetilstandsindikatoren blinker, må batteriet lades opp.

Melding Kapasitet

Til fjerning av batteriet 15 trykker du på opplåsingstasten 16 på batteriet og trekker det ut av batterisjakten 17.

Bruk med støpselstrømdel

Ta hensyn til strømspenningen! Spenningen til strømkilden for støpselstrømdelen må stemme overens med angivelsene på støpselstrømdelens typeskilt.

Äpne beskyttelseskappen til 12-V-kontakten 23. Sett støpsellet 25 på 12-V-støpselstrømdelen inn i kontakten 23. Støpselstrømdelen koples til strømnettet.

▶ Bruk bare den originale Bosch-nettadapteren som er beregnet til radioen. Bare da er feilfri drift av radioen mulig.

Nettadapteren 24 kan lagres i radioens oppbevaringsrom när den ikke skal brukes. Åpne läsespaken 21 og vipp opp dekslet 20 på oppbevaringsrommet.

Innsetting/utskifting av bufferbatterier

For å lagre klokkeslettet på radioen må det brukes bufferbatterier. Vi anbefaler alkali-mangan-batterier som bufferbatterier.

Til åpning av batterirommet åpner du skruen 18 og tar av batteriromdekselet 19. Sett inn bufferbatteriene. Pass på korrekt poling som vist på yttersiden av batteriromdekselet.

Sett batteriromdekselet 19 på igjen og skru det fast med skruen 18.

Skift bufferbatteriene når visningen e blir svakere og klokkeslettet ikke lenger lagres i radioen.

Skift alltid ut alle batteriene på samme tid. Bruk kun batterier fra en produsent og med samme kapasitet.

Ta bufferbatteriene ut av radioen når du ikke skal bruke den på en stund. Ved langvarig lagring kan bufferbatteriene korrodere og selvutlades.

Bruk

▶ Beskytt radioen mot fuktighet og direkte sol. Radioen er bare beregnet til bruk i tørre rom innendørs.

Audiodrift

Inn-/utkobling

For å slå på radioen trykker du på av/på-knappen 3. Displayet 8 aktiveres, og audiokilden som var innstilt forrige gang radioen ble slått av, spilles av.

54 | Norsk

Merk: Ved første gangs bruk med batteri eller etter at radioen ikke har vært i bruk på lengre tid, kan det være nødvendig at på/av-knappen 3 må trykkes flere ganger eller holdes inne lenge for å slå på radioen.

Displayet 8 belyses i noen sekunder ved hvert tastetrykk.

For å slå av radioen trykker du en gang til på av/på-knappen 3. Den gjeldende innstillingen for audiokilden lagres.

Innstilling av lydstyrken

Til øking av lydstyrken trykker du på tasten «Vol +» 6, til redusering av lydstyrken trykker du på tasten «Vol - » 5. Lydstyrkeinnstillingen «VL» vises i noen sekunder med en verdi mellom 0 og 20 i meldingen e på displayet.

Innstill lydstyrken på en lav verdi før du innstiller eller skifter radiostasjon, og på en middels verdi før du starter en ekstern audiokilde.

Til utkopling av tonen kan du trykke på tasten «Mute» 13. Til innkopling av tonen igjen trykker du enten igjen på tasten «Mute» 13 eller en av lydstyrketastene «Vol +» 6 hhv.

«Vol-» 5.

Innstilling av klang

For optimal lydgjengivelse er det innebygd en equalizer i radioen.

Til manuell endring av bassnivået trykker du en gang på tasten «Equalizer» 4. På displayet vises «BA» og den lagrede verdien til bassnivået vises i meldingen e. For diskantnivået trykker du igjen på tasten «Equalizer» 4, i meldingen e vises «TR» og den lagrede verdien til diskantnivået.

Bass- hhv. diskantnivået kan endres i et område på -5 til +5. Til øking av den anviste verdien trykker du på tasten «Vol +» 6, til senking på tasten «Vol -» 5. De endrede verdiene lagres automatisk när meldingen e skifter tilbake til tidsangivelse få sekunder etter siste tastetrykk.

Valg av audiokilde

Til valg av en audiokilde trykker du på tasten «Source» 14 helt til meldingen f for ønsket intern audiokilde (se «Innstilling/lagring av radiostasjoner», side 54) hhv. ekstern audiokilde (se «Tilkopling av eksterne audiokilder», side 54) vises på displayet:

- «FM»: radio via FM,

- «AM»: radio via AM,

- «AUX»: ekstern audiokilde (f.eks. CD-spiller) via 3,5-mm-kontakten 22.

Oppretting av stavantennen

Radioen leveres med montert stavantenne 7. Ved radiomodus svinges stavantennen i den retningen som gir de beste mottakerforholdene.

Merk: Bruk av radioen i umiddelbar nærhet av radioanlegg, radioapparater eller andre elektroniske apparater kan påvirke radiomottaket.

Innstilling/lagring av radiostasjoner

Trykk på tasten til valg av audiokilden «Source» 14 helt til meldingen f «FM» for mottaksområdet ultrakortbølge (FM) hhv. «AM» for mottaksområdet mellombølge (AM) vises.

Til innstilling av en bestemt radiofrekvens trykker du på tasten for oppoversøking ▶▶12 for å øke frekvensen hhv. på tasten for nedoversøking [■] for å redusere frekvensen. Den aktuelle frekvensen vises på meldingen a på displayet.

Til søking av radiostasjoner med høy signalstyrke trykker du på tasten for oppoversøking 12 hhv. tasten for nedoversøking 11 og holder denne trykt inne et øyeblikk. Frekvensen for den funnede radiostasjonen vises i meldingen a på displayet.

Ved mottak av tilstrekkelig kraftig signal slås radioen automatisk over på stereomottak. På displayet vises indikatoren for stereomottak c.

Til lagring av en innstilt stasjon trykker du på en av programminnetastene 9 i 3 s. Så snart meldingen viser e «PR» og nummeret på valgt programminnetast, er stasjonen lagret.

Du kan lagre 5 FM-stasjoner og 5 AM-stasjoner. Husk på at en allerede belagt minneplass overskrives med den nye innstilte radiostasjonen ved nytt utvalg.

Til avspilling av en lagret stasjon trykker du kort på tilsvarende programminnetast 9. I meldingen e vises i noen få sekunder «PR» og minnenummeret til programmet.

Tilkopling av eksterne audiokilder

I tillegg til den integrerte radioen kan forskjellige eksterne audiokilder avspilles.

Ta av vernedekselet på «AUX IN»-kontakten 22. Sett det avvinklede 3,5-mm-støpselet til AUX-kabelen 26 inn i kontakten (se bildet på illustrasjonssidene). Kople det andre støpselet til AUX-kabelen til en passende audiokilde.

Til avspilling av tilkoplet audiokilde trykker du på tasten til valg av audiokilden «Source» 14 helt til meldingen f vises på displayet «AUX».

Til beskyttelse mot smuss setter du smusskappen til «AUX IN»-kontakten 22 på igjen när du fjerner støpselet til AUX-kabelen.

Tidsmelding

Radioen har tidsvisning med egen energiforsyning. Hvis bufferbatterier med tilstrekkelig kapasitet er satt inn i batterirommet (se «Innsetting/utskifting av bufferbatterier», side 53), kan klokkeslettet lagres selv om radioen er koblet fra batteriet eller nettstrømmen.

Innstilling av klokkeslettet

• Til innstilling av klokkeslettet trykker du på tasten for tidsinnstilling 10 helt til timetallet blinker i meldingen e.
• Trykk på tasten for oppoversøking 12hhv. tasten for nedoversøking|11 helt til korrekt timetall anvises.
• Trykk på tasten ⏻ 10 en gang til, slik at minutt-tallet i meldingen e blinker.
• Trykk på tasten for oppoversøking 12hhv. tasten for nedoversøking|◀◀ 11 helt til korrekt minutt-tall anvises.
• Trykk på tasten ⏻ 10 en tredje gang for å lagre klokkeslet tet.

Norsk | 55

Arbeidshenvisninger

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

Et nytt batteri eller et batteri som ikke har vært i bruk over lengre tid oppnår først etter ca. 5 oppladings- og utladingssykluser sin fulle effekt.

Følg informasjonene om kassering.

Feil – Årsaker og utbedring
Årsak Utbedring
Radioen fungerer ikke

Ingen energitilførsel Sett støpselstrømdelen og støpselet hhv. det oppladede batteriet (helt) inn
Radioen er for varm eller for kald	Vent til radioen har driftstemperatur

Gal støpselstrømdel satt inn Bruk en original Bosch støpselstrømdel (fås også kjøpt som reservedel)

Batterikontaktene er tilsmusset

Rengjør batterikontaktene; f.eks. ved hyppig innsetting og fjerning av batteriet, skift eventuelt ut batteriet

Batteriet er defekt Skift ut batteriet

Radioen svikter plutselig

Støpselstrømdelen hhv. batteriet er ikke riktig eller helt satt inn.

Sett støpselstrømdelen hhv. batteriet riktig og helt inn

Dårlig radiomottaking

Forstyrrelser fra andre apparater eller ugunstig oppstillingssted

Plasser radioen på et annet sted med bedre mottak eller med større avstand til andre elektroniske apparater

Bufferbatteriene for klokken er tomme	Skift ut bufferbatteriene
Bufferbatterier satt inn med gal poling	Sett inn bufferbatteriene med riktig poling

Service og vedlikehold

Vedlikehold og rengjøring

For godt resultat og sikkerhet under arbeidet må du sørge for at radioen alltid er ren.

Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjørings- eller løsemidler.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale forskrifter.

Deponering

Radioer, nettadaptere, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Radioer, nettadaptere og batterier må ikke kastes som vanlig husholdningsavfall!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

56|Suomi

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjonene i avsnittet «Transport», side 55.

Rett til endringer forbeholdes.
