ПОСІБНИК КОРИСТУВАЧА HWF 1300 AL-KO

Уважно прочитайте цей посібник з експлуатації перед початком роботи з домашньою насосною станцією. Це забезпечить його безпечну й безперебійну роботу.

Завжди тримайте цей посібник з експлуатації поруч й передайте його наступним користувачам.

Далі пояснюються символи, яки використовуються у цьому посібнику:

ОБЕРЕЖНО

вказує на робочі операції та технологічні процеси, які треба точно виконувати, щоб не допустити загрози людям.

УВАГА

містить інформацію, якої треба дотримуватися, щоб не допустити пошкодження приладу.

BKA3IBKA

містить технічні вимоги, яких треба особливо дотримуватися.

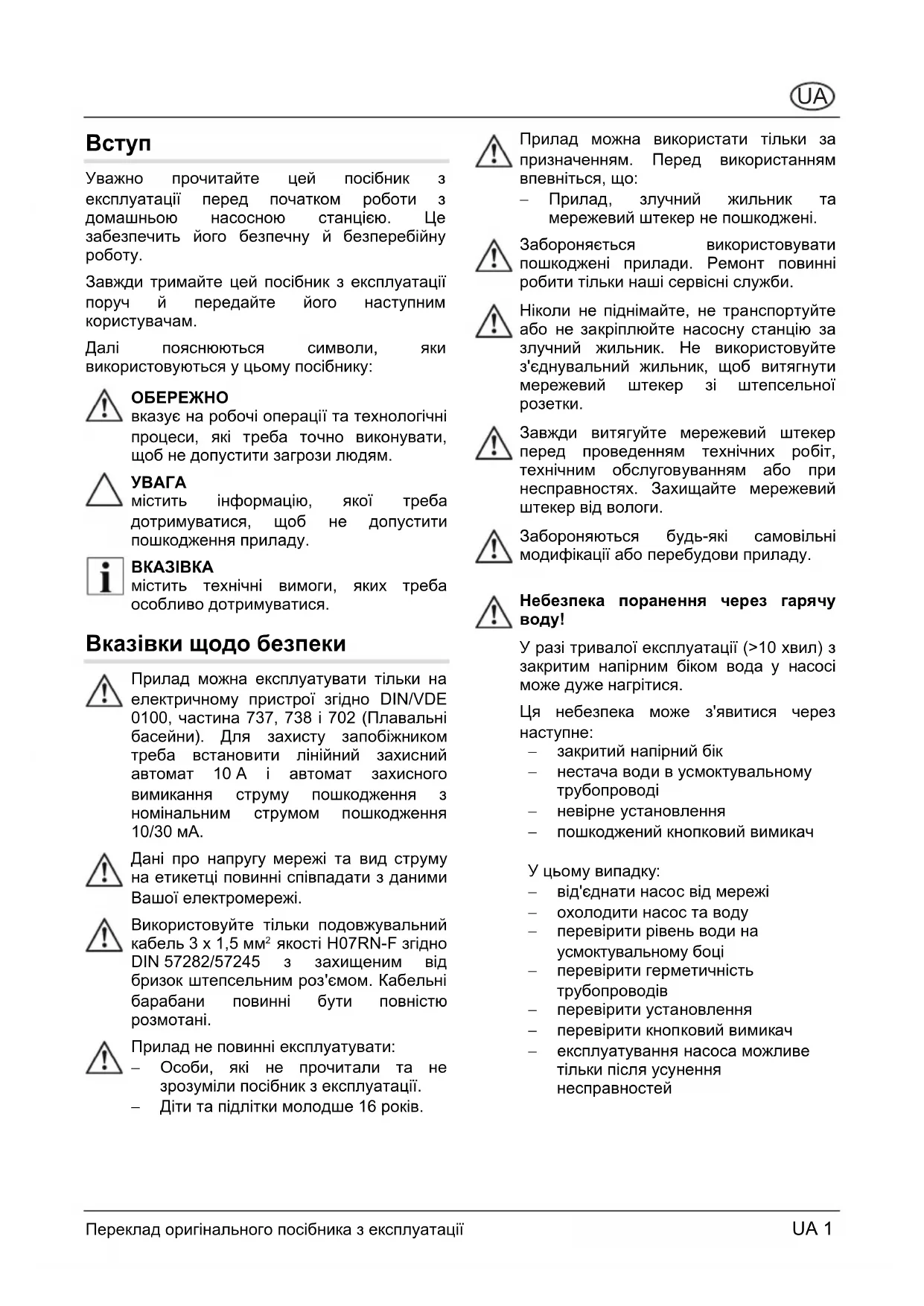

Вказівки щодо безпеки

Прилад можна експлуатувати тільки на електричному пристрої згідно DIN/VDE 0100, частина 737, 738 і 702 (Плавальні басейни). Для захисту запобіжником треба встановити лінійний захисний автомат 10 А і автомат захисного вимикання струму пошкодження з номінальним струмом пошкодження 10/30 мА.

Дані про напругу мережі та вид струму на етикетці повинні співпадати з даними Вашої електромережі.

Використовуйте тільки подовжувальний кабель 3 x 1,5 мм² якості H07RN-F згідно DIN 57282/57245 з захищеним від бризок штепсельним роз'ємом. Кабельні барабани повинні бути повністю розмотані.

Прилад не повинні експлуатувати:

– Особи, які не прочитали та не зрозуміли посібник з експлуатації.
– Діти та підлітки молодше 16 років.

Прилад можна використати тільки за призначенням. Перед використанням впевніться, що:

- Прилад, злучний жильник та мережевий штекер не пошкоджені.

Забороняється використовувати пошкоджені прилади. Ремонт повинні робити тільки наші сервісні служби.

Ніколи не піднімайте, не транспортуйте або не закріплюйте насосну станцію за злучний жильник. Не використовуйте з'єднувальний жильник, щоб витягнути мережевий штекер зі штепсельної розетки.

Завжди витягуйте мережевий штекер перед проведенням технічних робіт, технічним обслуговуванням або при несправностях. Захищайте мережевий штекер від вологи.

Забороняються будь-які самовільні модифікації або перебудови приладу.

Небезпека поранення через гарячу воду!

У разі тривалої експлуатації (>10 хвил) з закритим напірним біком вода у насосі може дуже нагрітися.

Ця небезпека може з'явитися через наступне:

– закритий напірний бік
- нестача води в усмоктувальному трубопроводі
- невірне установлення
— пошкоджений кнопковий вимикач

У цьому випадку:

– від'єднати насос від мережі
– охолодити насос та воду
— перевірити рівень води на усмоктувальному боці
– перевірити герметичність трубопроводів
— перевірити установлення
— перевірити кнопковий вимикач
– експлуатування насоса можливе тільки після усунення несправностей

Призначення

Використання за призначенням

Домашня насосна станція призначена для приватного використання в будинку та саду. Її можна експлуатувати тільки за призначенням згідно з технічними даними. Прилад призначений виключно для наступних цілей:

– зрошування саду та земельної ділянки
– водопостачання в будинку
- підвищення друку домашнього водопостачання. Дотримуйтесь при цьому місцевих приписів. Для цього зверніться до свого сантехніка

Прилад призначений тільки для подання наступних рідин:

– чиста вода

- дощова вода

Використання не за призначенням

Заборонено використовувати прилад у тривалому режимі. Вона не призначена для подання наступних рідин:

• солона вода
  – продукти харчування
  – брудна вода з текстильними або паперовими часточками
  – агресивні середовища, хімікати
  – їдкі, горючі, вибухові або газоподібні рідини
  – рідини тепліше 35°C
  – вода з піском і чистячи рідини

Опис продукту

Домашня насосна станція/приладдя (мал. А та В)

1 Корпус насоса
2 Пробка наливного отвору
3 Вихід з насосу / з'єднання для напірного трубопроводу
4 Корпус двигуна
5 Клапан
6 Нагромаджувальна ємність
7 Манометр
8 3'єднувальний жильник
9 Пробка зливного отвору (камера насоса)
10 Кнопковий вимикач
11 Вирівняльний провід
12 Пробка зливного отвору (камера фільтра)
13 Вхід в насос / з'єднання для усмоктувального трубопроводу
14 Прозора кришка фільтра
15 Кутовий ніпель
16 Пласке ущільнення

17 3'єднувальний ніпель
18 Кругле ущільнення
19 Напірний трубопровід (приладдя)
20 Комплект для всмоктування AL-KO(приладдя)
21 Ущільнення до фільтру
22 Фільтр
23 Зворотний клапан
24 Ущільнення
25 Кругле ущільнення (прозора кришка камери фільтра)
26 Пласке ущільнення

Комплект поставки

Домашня насосна станція обладнана кнопковим вимикачем, манометром, а також мережевим кабелем зі штепсельними ріжками із захисним контактом. В комплект поставки входить також гайковий ключ для фільтра (див. мал. С).

i Приладдя не входить до комплекту постачання.

Функціонування

Домашня насосна станція працює автоматично. Насос вмикається та вимикається залежно від тиску (дивись технічні дані).

Насос всмоктує воду через вхід насоса (13) та подає її до нагромаджувальної ёмності (6). При досягненні тиску вимкнення (нагромаджувальна ёмність заповнена) насос автоматично вимикається.

Після падіння тиску на прибл. 2,0 бар (відбирання води) насос автоматично вгору вмикається та наповнює нагромаджувальну ємність або подає воду до точці забори води. У цьому випадку нагромаджувальна ємність заповнюється тільки після завершення відбирання води.

Тепловий захист

Прилад оснащений тепловим захистом, який вимикає насос у разі перегрівання. Після фази охолодження протягом 15 - 20 хвилин насос знову самостійно вмикається.

Установлення приладу, введення в експлуатацію

i Перед вмиканням треба перевірити початковий тиск мембрани в нагромаджувальній ємності на клапані (5). Тиск повинен складати прибл. 1,5 бар, якщо потрібно, виправить його (див. "Перевірка початкового тиску мембрани").

• Поставте прилад на гладку, тверду та горизонтальну поверхню, захищену від затоплення.
• Впевніться, що насосна станція захищена від дощу та прямого водного струму.

Під час монтажу всмоктувальних та напірних трубопроводів звертайте увагу на те, щоб прилад не піддавався механічному тиску або тязі. Ми рекомендуємо встановлення гнучких трубопроводів на вході (13) в насос та на виході (3) з насосу. Зверніться також до свого дилера.

При щоденній експлуатації (автоматичний режим) за допомогою відповідних заходів Ви повинні виключити появу повторних пошкоджень при несправностях в приладі через затоплення відсіків. Це можна забезпечити, наприклад, за допомогою встановлення сигнального устаткування або аварійного насосу.

Встановлення усмоктувального трубопроводу

Оберіть усмоктувальний трубопровід такої довжини, щоб насос не працював насухо. Усмоктувальний шланг повинен завжди знаходитися на 30 см нижче водної поверхні.

- Встановіть усмоктувальний трубопровід. При цьому зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу.

Якщо висота всмоктування більше 4 м, діаметр усмоктувального шланга повинен бути більше 1“. Ми рекомендуємо використовувати комплект для всмоктування AL-KO (14) з усмоктувальним шлангом, приймальною сіткою та стопором зворотного потоку.

Для цього зверніться до свого дилера.

- Завжди прокладайте усмоктувальний трубопровід з нахилом вгору.

У разі прокладання понад висотою насоса у трубопроводі утворюються повітряні бульбашки.

Встановлення напірного трубопроводу

- Згвинтіть з'єднувальний ніпель (17) з круглим ущільненням (18) на виході з насосу (3).

• Угвинтіть кутовий ніпель (15) з пласкавим ущільненням (16) на з'єднувальний ніпель (17) та поверніть кутовий ніпель у бажаному напрямку.
• Встановіть напірний трубопровід. При цьому зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу.

Наповнення насосу

Перед кожним монтажем/введенням в експлуатацію насос потрібно наповнювати водою до рівня переливу для того, щоб він міг одразу всмоктувати. Робота насухо зруйнує насос.

• Відкрийте пробку наливного отвору (2).
- Наповніть водою через наливний отвір, поки не заповніться камера насоса (1).
- Угвинтіть пробку наливного отвору (2).

Перше введення в експлуатацію насоса

• Відкрийте запор напірного трубопроводу (клапани, розпилювальне сопло, кран).
• Вставте мережевий штекер з'єднувального жильника у розетку. Насос починає подавати.
• Закрийте запор в напірному трубопроводі після того, як вода без бульбашок стече з трубопроводу. Насос автоматично вимикається після створення тиску та заповнення нагромаджувальній ємності. Домашня насосна станція готова до експлуатації.

Вимкнення насосу

- Витягніть мережевий штекер із штепсельної розетки.

Технічне обслуговування і догляд

Перед початком будь-якої роботи з технічного обслуговування прилад необхідно відокремити від мережі та запобігти від повторного вмикання.

Миття

Після подання хлорованої води у плавальному басейні або рідини, яка залишає осад, треба промити насос чистою водою.

Очищення фільтра

• Відгвинтіть запірний гвинт (12) зливного отвору, спорожніть камеру фільтра та знову зачиніть зливний отвір.
• Відгвинтіть кришку фільтра (14) за допомогою гайкового ключа для фільтра.
• Вийміть фільтр (22) із головної частини насоса та очистіть його під протічною водою.
• Перед монтажем фільтра перевірте обидва ущільнення (21) фільтра та ущільнення (16) на предмет наявності у них пошкоджень, при необхідності замініть новими.

Ущільнення (25) повинно бути правильно вставлене в затискач ущільнення на головної частини насоса (диви. деталі на мал. С). При необхідності злегка змастіть ущільнення мастилом без кислоти.

- Встановіть фільтр, відкрийте кришку фільтра та загвинтіть її сильно гайковим ключем для фільтра.

Демонтаж, монтаж та очищення зворотного клапану

• Демонтуйте фільтр (див. розділ "Очищення фільтра").
- Вигвинтіть зворотний клапан (23) та очистіть його під проточною водою.
- При необхідності замініть ущільнення (24).
• Встановіть зворотний клапан.
• Встановіть фільтр та кришку фільтра.

Захист від замерзання

При небезпеці замерзання домашня насосна станція має бути повністю спорожнена (трубопроводи, насос та нагромаджувальна ємність).

• Опорожніть усмоктувальний та напірний трубопроводи.
• Вигвинтіть пробки зливного отвору (9) та (12) та випустить воду з насоса. У цей час вода. яка знаходиться у нагромаджувальнії ємності, буде витиснута повітряним мішком.
• Угвинтіть пробки зливного отвору та зберігайте домашню насосну станцію у приміщенні, яке є надійно захищене від морозу.

Налаштування кнопкового вимикача

Тиск вмикання та вимикання домашньої насосної станції відрегульоване на кнопковому вимикачі на заводі-виробнику (див. технічні дані). Якщо потрібно, ці значення на кнопковому вимикачі (10) можна змінити.

Налаштування кнопкового вимикача та електричного блоку насосної станції можуть робити тільки представники відповідного сервісного центру.

Перевірка початкового тиску мембрани

Треба регулярно перевіряти початковий тиск мембрани.

• Витягніть мережевий штекер.
- Відкрийте запору нагнітального трубопроводу та спустіть тиск води, поки насос не буде порожній.
- Перевірте початковий тиск мембрани на клапані (5). Початковий тиск мембрани повинен встановлювати прибл. 1,5 бар, виправить його, якщо потрібно.
- Введите прилад в експлуатацію знов, як описано.

Утилізація

Забороняється утилізувати інструменти, що стали непридатними, разом із побутовими відходами!

Упаковка, сам пристрій та його приладдя виконані з матеріалів, що можуть бути використані повторно, тому вони підлягають відповідній утилізації.

Неполадка

Перед виконанням усунення неполадок завжди витягайте штекер з мережі живлення!

Неполадка	Причина	Усунення
Двигун не працює	Термовимикач вимкнувся	Зачекайте, поки термовимикач не увімкне насос. Слідкуйте за максимальною температурою подаваного середовища. Насос треба перевірити
	Мережна напруга відсутня	Електрик повинен перевірити електроживлення
Насос не всмоктує	Усмоктувальний трубопровід не у водіЗакупорка при всмоктуванні	Занурити усмоктувальний трубопровід у води щонайменш на 30 смОБЕРЕЖНО!Небезпека поранення через гарячу воду!Очистити зону всмоктування
	Напірний трубопровід закритий	ОБЕРЕЖНО!Небезпека поранення через гарячу воду!Відкрити напірний трубопровід
	Висота всмоктування занадто велика	Зменшити висоту всмоктування
	Насос всмоктує повітря	Перевірити герметичність всіх з'єднань та кришки фільтра
	Насос не заповнений	Наповнити насос
Подаваний об'єм рідини занадто маленький	Закупорка при всмоктуванніВисота всмоктування занадто велика	Очистити зону всмоктуванняЗменшити висоту всмоктування
	Діаметр шланга занадто маленький	Використовувати більший напірний шланг
	Подаваний об'єм рідини занадто великий	Зменшити висоту подання
Насос вмикається нестабільно	Недостатній тиск повітря у нагромаджувальній ємності	Перевірити та у разі необхідності виправити тиск у нагромаджувальній ємності на клапані (5). Відрегулювати тиск на значення прибл. 1,5 бар
Насос не вмикається самостійно	Насос всмоктує повітря, нестача води при всмоктуванні	Відключити насос, при необхідності охолодити

У разі виникнення неполадок, які Ви не можете усунути самостійно, будь ласка, зверніться до нашого сервісного центру.
