BRUKSANVISNING HWF 1300 AL-KO

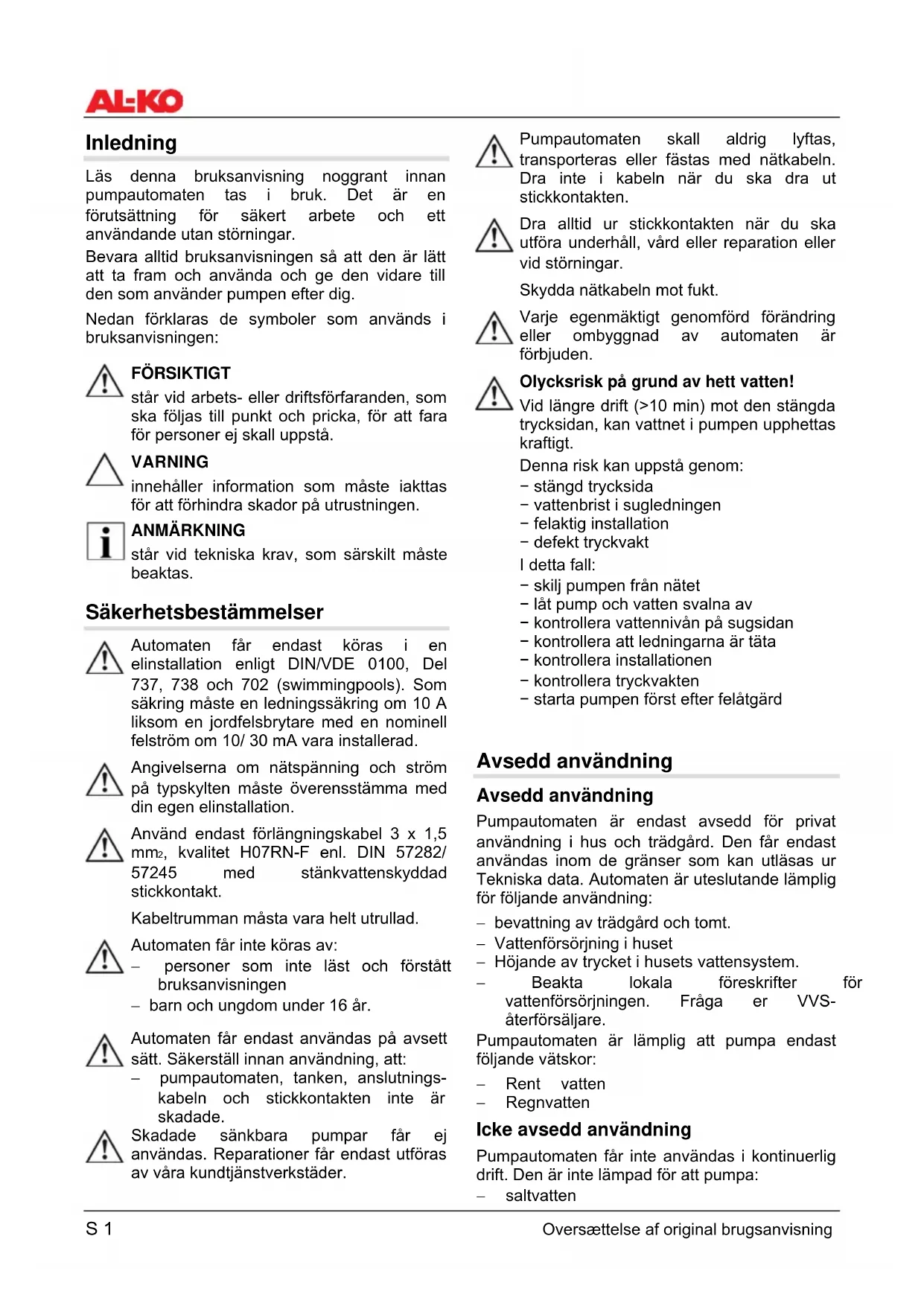

Läs denna bruksanvisning noggrant innan pumpautomaten tas i bruk. Det är en förutsättning för säkert arbete och ett användande utan störningar.

Bevara alltid bruksanvisningen så att den är lätt att ta fram och använda och ge den vidare till den som använder pumpen efter dig.

Nedan förklaras de symboler som används i bruksanvisningen:

FÖRSIKTIGT

står vid arbets- eller driftsförfaranden, som ska följas till punkt och pricka, för att fara för personer ej skall uppstå.

WARNING

innehåller information som måste iakttas för att förhindra skador på utrustningen.

ANMÄRKNING

står vid tekniska krav, som särskilt måste beaktas.

Säkerhetsbestämmelser

Automaten får endast köras i en elinstallation enligt DIN/VDE 0100, Del 737, 738 och 702 (swimmingpools). Som säkring måste en ledningssäkring om 10 A liksom en jordfelsbrytare med en nominell felström om 10/30 mA vara installerad.

Angivelserna om nätspänning och ström på typskylten måste överensstämma med din egen elinstallation.

Använd endast förlängningskabel 3 x 1,5 mm _2 , kvalitet H07RN-F enl. DIN 57282/57245 med stänkvattenskyddad stickkontakt.

Kabeltrumman måsta vara helt utrullad.

Automaten får inte köras av:

- personer som inte läst och förstått bruksanvisningen

– barn och ungdom under 16 år.

Automaten får endast användas på avsett sätt. Säkerställ innan användning, att:

- pumpautomaten, tanken, anslutningskabeln och stickkontakten inte är skadade.

Skadade sänkbara pumpar får ej användas. Reparationer får endast utföras av våra kundtjänstverkstäder.

Pumpautomaten skall aldrig lyftas, transporteras eller fästas med nätkabeln. Dra inte i kabeln när du ska dra ut stickkontakten.

Dra alltid ur stickkontakten när du ska utföra underhåll, vård eller reparation eller vid störningar.

Skydda nätkabeln mot fukt.

Varje egenmäktigt genomförd förändring eller ombyggnad av automaten är förbjuden.

Olycksrisk på grund av hett vatten!

Vid längre drift (>10 min) mot den stängda trycksidan, kan vattnet i pumpen upphettas kraftigt.

Denna risk kan uppstå genom:

• stängd trycksida
• vattenbrist i sugledningen
• felaktig installation
• defekt tryckvakt

I detta fall:

• skilj pumpen från nätet
• låt pump och vatten svalna av
• kontrollera vattennivån på sugsidan
• kontrollera att ledningarna är täta
• kontrollera installationen
• kontrollera tryckvakten
• starta pumpen först efter felåtgärd

Avsedd användning

Avsedd användning

Pumpautomaten är endast avsedd för privat användning i hus och trädgård. Den får endast användas inom de gränser som kan utläsas ur Tekniska data. Automaten är uteslutande lämplig för följande användning:

– bevattning av trädgård och tomt.
- Vattenförsörjning i huset
- Höjande av trycket i husets vattensystem.
- Beakta lokala föreskrifter för vattenförsörjningen. Fråga er VVS-återförsäljare.

Pumpautomaten är lämplig att pumpa endast följande vätskor:

• Rent vatten
• Regnvatten

Icke avsedd användning

Pumpautomaten får inte användas i kontinuerlig drift. Den är inte lämpad för att pumpa:

- saltvatten

• livsmedel
  – smutsvatten med textil eller papperspartiklar
• aggressiva vätskor, kemikalier
  – frätande, brännbara, explosiva eller förgasande vätskor
• vätskor som är varmare än 35 °C
• sandhaltigt vatten och smärglande ämnen.

Apparatbeskrivning

Pumpautomat/tillbehör (bild A och B)

1 Pumpchassi
2 Påfyllningsskruv
3 Pumputgång/anslutning, tryckledning
4 Chassi, motor
5 Ventil
6 Tank
7 Manometer
8 Nätkabel
9 Avtappningsskruv (pumpkammare)
10 Tryckströmställare
11 Utjämningsledning
12 Avtappningsskruv (filterkammare)
13 Förfilter (tillbehör)
14 Genomskinligt lock, filter
15 Vinkelnippel
16 Packning
17 Förbindningsnippel
18 Packningsring
19 Tryckledning (tillbehör)
20 AL-KO-sugsats (tillbehör)
21 Packning till filter
22 Filter
23 Backslagsventil
24 Packning
25 Packningsring (genomskinligt lock, filter)
26 Packning

Leveransomfattning

Pumpautomaten är utrustat med tryckströmställare, manometer samt nätkabel med jordad stickkontakt. Till leveransomfattningen hör också en filternyckel (se bild C).

Tillbehören ingår inte i leveransomfattningen.

Funktion

Automatiskt. Pumpen slår på och av beroende på trycket (se Tekniska data).

Pumpautomaten suger vattnet via pumpingången (13) och vidarebefordrar det till tanken (6). När avslagstrycket uppnåtts (tanken är full) slår pumpen automatiskt av.

Efter ett tryckfall om c:a 2,0 bar (vatten tappas av) slår pumpen automatiskt på och fyller tanken eller vidarebefordrar vattnet till kran eller annan förbrukare. I det senare fallet fylls tanken först då förbrukningen av vattnet upphört.

Termoskydd

Pumpautomaten har ett termoskydd, som slår av pumpen om den överhettas. Efter en tid för avkylning (c:a 15-20 minuter) slås pumpen automatiskt på igen.

Apparatuppställning, första användning

Innan automaten tas i drift skall mebranförtrycket kontrolleras vid ventilen (5). Trycket måste uppgå till c:a 1,5 bar. Ändra vid behov trycket (se "Kontrollera membranförtrycket").

• Ställ pumpautomaten på en jämn, översvämningssäker, fast och vägrät yta.
• Säkerställ att din pumpautomat inte utsätts för regn och direkt verkande vattenstrålar.

Beakta att vid monteringen av sug- och tryckslangarna att automaten inte utsätts för något mekaniskt tryck eller dragkraft. Vi rekommenderar att flexibla ledningar används vid pumpingång (1) och pumputgång (3). Fråga även er återförsäljare.

△ Uteslut vid den dagliga driften (Automatdrift) genom lämpliga åtgärder att pumpstörningar förorsakar översvämning. Detta kan man t.ex. säkerställa genom en installation av en alarmanläggning eller en reservpump.

Välj sugledningens längd så att pumpen inte kan köra torrt. Sugslangen måste alltid befinna sig 30 cm under vattenytan.

- Montera sugledningen Se till att anslutningen är tät utan att skada gängan.

Vid en sughöjd överstigande 4 m bör en sugslang med en diameter av minst 1" monteras. Vi rekommenderar att du använder en AL-KO-sugsats (14) med sugslang, sugkorg och fotventil (backventil). Fråga er återförsäljare.

- Förlägg alltid sugledningen så att den hela tiden går uppåt.

Om slangen förläggs ovanför pumpen bildas luftblåsor i ledningen.

Montera tryckledningen

• Skruva in förbindningsnippeln (17) med packningsringen (18) i pumputgången (3).
• Skruva på vinkelnippeln (15) med packningen (16) på förbindningsnippeln (17) och vrid vinkelnippeln i önskad riktning.
• Montera tryckledningen. Se till att anslutningen är tät utan att skada gängan.

Fyll pumpen

Pumpen måste före varje start till brädden fyllas med vatten, så att den genast kan börja suga. Torrkörning förstör trädgårdspumpen.

• Öppna påfyllningsskruven (2).
• Fyll på vatten i påfyllningsöppningen tills pumpens chassi (1) är fullt.
• Skruva i påfyllningsskruven (2).

Första gången pumpen tas i drift

• Öppna alla utlopp i tryckledningen (ventiler, dysor, vattenkran)
• Stoppa nätkabelns stickkontakt vägguttaget. Pumpen börjar pumpa.
• Stäng av tryckledningen efter det att vatten utan luftblåsor flutit. Pumpen stänger av automatiskt efter det att trycket byggts upp och tanken fyllts. Pumpautomaten är färdig att använda.

Stänga av pumpen

- Dra ut stickkontakten ur vägguttaget.

Underhåll och vård

Dra ur kontakten före varje underhåll och säkra mot återanslutning.

Rengöringsarbeten

Om pumpen pumpat klorhaltigt swimmingpoolvatten eller vätskor som lämnar restprodukter, måsten den spolas med rent vatten.

Rengöra filter

• Skruva bort avtappningens avtappningsskruv (12), töm filterrummet och skruva på avtappningsskruven igen.

• Skruva bort filterlocket (14) med hjälp av filternyckeln.

• Ta ut filtret (22) ur pumphuvudet och rengör det under rinnande vatten.

• Kontrollera att inte packningarna (21) till filtret och packningen (16) är skadade, byt ut dem vid behov.

Packningen (25) måste vara korrekt insatt i pumphuvudet (se detalj i figur C). Vid behov, fetta in packningen lätt med syrafritt fett.

- Montera filtret, skruva på filterlocket och dra fast det med filternyckeln.

Montera och demontera backslagsventil, rengör

• Demontera filtret (se avsnitt "Rengöra filter").
• Skruva ut backslagsventilen (23) och rengör den under rinnande vatten.
• Byt packning (24) vid behov.
  • Montera backslagsventilen.
  • Montera filter och filterlock.

Frostskydd

Vid risk för frost måste pumpautomaten tömmas helt (ledningar, pump tank).

• Töm sug och tryckledningen
- Skruva ur avtappningsskruvarna (9) och (12) och låt vattnet rinna ut ur pumpen. Samtidig trycks vattnet i tanken ut av luftbälgen.
- Skruva åter i avtappningsskruven och lagra pumpautomaten frostfritt.

Ställ in tryckströmställaren

På- och avslagstrycket är inställt frånfabrik (se Tekniska data). Dessa värden kan vid behov förändras vid tryckströmställaren.

Inställningar på tryckströmställaren och på pumpautomatens elektriska del, får endast utföras av behörig kundtjänst.

Kontrollera membranförtrycket

• Dra ur stickkontakten.
• Öppna tryckledningen vid något ställe och låt vattentrycket sjunka tills pumpen är helt tom.
• Kontrollera membranförtrycket vid ventilen (5). Membranförtrycket måste uppgå till 1,5, ändra vid behov.
• Sätt åter igång pumpen som ovan beskrivits.

Återvinning

RL 2002/96 EG

Släng inte uttjänta maskiner med hushållssoporna!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara materialier och måste omhändertas i enlighet därmed.

Störning

Dra ur nätkabeln innan du åtgärdar en störning.

Störning	Orsak	Åtgård
Motorn går inte Termobrytaren har löst ut		Vänta tills termobrytaren slår på pumpen igen. Kontrollera vätskans max-temperatur.Kontrollera pumpen.
	Nätspänning	salåtas elektriker kontrollera nätanslutningen
Pumpen suger inte	Sugledningen befinner sig inte i vätskan	För ned sugledningen i vätskan minst 30 cm
Stopp på sugsidan		FÖRSIKTIGT!Olycksrisk på grund av hett vatten!Avlägsna smuts från insugningsområdet
	Tryckledningen	FÖRIGIKTIGT!Olycksrisk på grund av hett vatten!Öppna tryckledningen
Sughöjden för stor Minska sughöjden
Pumpen suger luft		Kontrollera att filterlocket och alla anslutningar är täta
Pumpen är inte fylld med vätska		Fyll pumpen med vätska
Vätskemängden för liten	Sugledningen är igenproppadSughöjden för stor Minska sughöjden	Rengör insugningsområdet
	Slangdiameter för litenPumphöjden för stor Minska pumphöjden	Använd större tryckslang
Pumpen slår inte på och av på ett tillförlitligt sätt	För lågt lufttryck i tanken Kontrollera	lufttrycket vid ventilen (5), korrigera vid behov till c:a 1,5 bar
Pumpen stänger av sig själv	Vattenbrist på sugsidan,Pumpen suger luft	Koppla loss pumpen, låt ev. svalna

Vid störningar du inte själv kan åtgärda: Vänd dig till ansvarig kundtjänst.

Johdanto

EG-försäkran om överensstämmelse

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt

Pumpautomat

Serienummer

G3043045

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Företrädare

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

HW F 1000

HW F 1300 INOX

HW F 1400 INOX

EU-direktiv

2006/95/EG

2004/108/EG

2000/14/EG (13)

Harmoniserade normer

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Ljudeffektnivå

uppmätt / garanterad

HW F 1000 78/81 dB(A)

HW F 1300 INOX 82/83 dB(A)

HW F 1400 INOX 72/73 dB(A)

Överensstämmels-

evärdering

2000 /14/EG

bilaga V

Kötz, 2010-08-30

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:

■ Ett korrekt handhavande av maskin
■ Beaktande av bruksanvisning
■ Användning av reservdelar i original

■ Reparationsförsök av maskin
■ Tekniska ändringar på maskinen
■ Ej ändamålsenlig användning
(t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

■ Lackskador, som beror på normalt slitage
■ Förslitningsdelar, som på reservdelskartan är märkta med ramar XXX XXX (X)
■ Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.
