NÁVOD K OBSLUZE HWF 1300 AL-KO

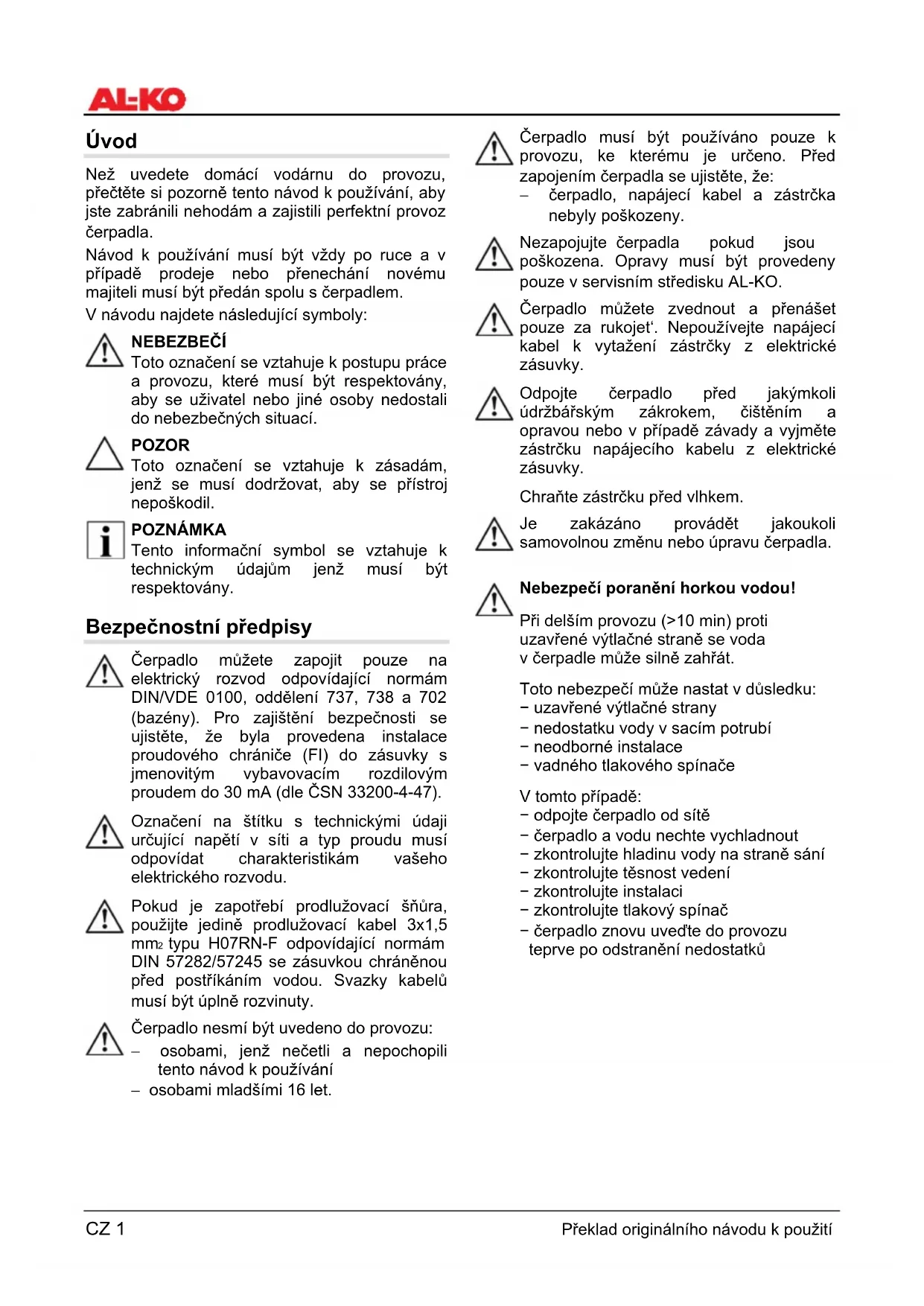

Než uvedete domácí vodárnu do provozu, přečtěte si pozorně tento návod k používání, aby jste zabránili nehodám a zajistili perfektní provoz čerpadla.

Návod k používání musí být vždy po ruce a v případě prodeje nebo přenechání novému majiteli musí být předán spolu s čerpadlem.

V návodu najdete následující symboly:

NEBEZBEČÍ

Toto označení se vztahuje k postupu práce a provozu, které musí být respektovány, aby se uživatel nebo jiné osoby nedostali do nebezbečných situací.

POZOR

Toto označení se vztahuje k zásadám, jenž se musí dodržovat, aby se přístroj nepoškodil.

POZNÁMKA

Tento informační symbol se vztahuje k technickým údajům jenž musí být respektovány.

Bezpečnostní předpisy

Čerpadlo můžete zapojit pouze na elektrický rozvod odpovídající normám DIN/VDE 0100, oddělení 737, 738 a 702 (bazény). Pro zajištění bezpečnosti se ujistěte, že byla provedena instalace proudového chrániče (FI) do zásuvky s jmenovitým vybavovacím rozdilovým proudem do 30 mA (dle ČSN 33200-4-47).

Označení na štítku s technickými údaji určující napětí v síti a typ proudu musí odpovídat charakteristikám vašeho elektrického rozvodu.

Pokud je zapotřebí prodlužovací šňůra, použijte jedině prodlužovací kabel 3x1,5 mm _2 typu H07RN-F odpovídající normám DIN 57282/57245 se zásuvkou chráněnou před postříkáním vodou. Svazky kabelů musí být úplně rozvinuty.

Čerpadlo nesmí být uvedeno do provozu:

- osobami, jenž nečetli a nepochopili tento návod k používání - osobami mladšími 16 let.

Čerpadlo musí být používáno pouze k provozu, ke kterému je určeno. Před zapojením čerpadla se ujistěte, že:

- čerpadlo, napájecí kabel a zástrčka nebyly poškozeny.

Nezapojujte čerpadla pokud jsou poškozena. Opravy musí být provedeny pouze v servisním středisku AL-KO.

Čerpadlo můžete zvednout a přenášet pouze za rukojet'. Nepoužívejte napájecí kabel k vytažení zástrčky z elektrické zásuvky.

Odpojte čerpadlo před jakýmkoli údržbářským zákrokem, čištěním a opravou nebo v případě závady a vyjměte zástrčku napájecího kabelu z elektrické zásuvky.

Chraňte zástrčku před vlhkem.

Je zakázáno provádět jakoukoli samovolnou změnu nebo úpravu čerpadla.

Nebezpečí poranění horkou vodou!

Při delším provozu (>10 min) proti uzavřené výtlačné straně se voda v čerpadle může silně zahřát.

Toto nebezpečí může nastat v důsledku:

• uzavřené výtlačné strany
• nedostatku vody v sacím potrubí
• neodborné instalace
• vadného tlakového spínače

V tomto případě:

• odpojte čerpadlo od sítě
• čerpadlo a vodu nechte vychladnout
• zkontrolujte hladinu vody na straně sání
• zkontrolujte těsnost vedení
• zkontrolujte instalaci
• zkontrolujte tlakový spínač
• čerpadlo znovu uvedte do provozu teprve po odstranění nedostatků

Používání

Předpokládané používání

Čerpadlo je určeno k domácímu používání v domě a na zahradě. Musí být používáno pouze k účelům odpovídajícím jeho technickým vlastnostem. Čerpadlo je vhodné k následujícím účelům:

– zavlažování zahrad a polí
– zásobování vody v domácnosti
- zvýšení tlaku při zásobování vody v domácnosti. Dejte pozor na místní normy stanovené pro zásobování. Pora'te se s instalatérem.

Čerpadlo je vhodné pouze k pumpování těchto kapalin:

• čistá voda
• dešt'ová voda

Zakázané používání

Čerpadlo nesmí být používáno na nepřetržitý provoz. Čerpadlo není vhodné na pumpování:

• slané vody;
• tekutých potravin;
• kal obsahující textilní nebo papírový zbytkový materiál;
• korozivních a chemických látek;
• kyselých, vznětlivých, výbušných nebo těkavých kapalin;
• kapalin teplejších než 35° C;
  – vody s pískem nebo brusných kapalin.

Popis čerpadla

Domácí vodárna/příslušenství (obrázky A a B)

1 Tělo čerpadla
2 Plnící zátka
3 Výstupní otvor/napojení na výtlačné potrubí
4 Motorová část
5 Ventil
6 Nádrž
7 Tlakoměr
8 Napájecí kabel
9 Vypouštěcí zátka (prostor čerpadla)
10 Snímač tlaku
11 Ohebná trubice
12 Vypouštěcí zátka (prostor filtru)
13 Sací otvor/napojení na sácí potrubí
14 Kryt filtru s prühledem
15 Kolenová spojka
16 Ploché těsnění
17 Spojovací vsuvka
18 Kruhové těsnění
19 Výtlačné potrubí (příslušenství)
20 Sací soubor AL-KO (příslušenství)

21 Těsnění filtru
22 Filtr
23 Zpětný ventil
24 Těsnění
25 Kruhové těsnění (krytu s průhledem prostoru filtru)
26 Ploché těsnění

Základní vybavení

Domácí vodána zahrnuje snímač tlaku, tlakoměr, nápájecí kabel se zásuvkou Schuko. Součástí dodávky je rovněž klíč na filtr (viz obr. C).

Příslušenství není součástí dodávky.

Funkce

Domácí vodárna funguje automaticky. Čerpadlo se zapne a vypne na základě tlaku (viz technické údaje).

Čerpadlo nasává vodu prostřednictvím vstupu do čerpadla (13) a odvádí ji do nádrže (6). Když dosáhne maximálního tlaku, určujícího zastavení čerpadla (nádrž je plná), čerpadlo se samo vypne.

Pokud se sníží tlak a dosáhne přibližně 2,0 barů (vodní zásoba je vyčerpána), čerpadlo se automaticky zapne a naplní nádrž nebo dodává vodu do domácnosti, kde je v tom okamžiku odebírána. V tomto případě se nádrž naplní pouze až po uzavření kohoutků v domácí síti.

Tepelná ochrana

Čerpadlo je vybaveno tepelným spínačem, který ho vypne v případě přehřátí. Po ochlazování, které trvá přibližně 15-20 minut, se čerpadlo automaticky zapne.

Instalace a uvedení do provozu

Před zapojením čerpadla je potřeba zkontrolovat tlak u vstupu membrány v čerpadle na ventilu (5). Tlak musí být přibližně 1,5 barů a může být změněn podle potřeby (viz Kontrola tlaku u vstupu membrány).

• Postavte čerpadlo na jistý, stabilní a perfektně vodorovný povrch.
• Ujistěte se, že čerpadlo je chráněno před deštěm a přímým proudem vody.

Při montáži sacího a výtlačného potrubí dejte pozor, aby jste netlačili nebo netahali za vodárnu. Doporučujeme namontovat ohebné potrubí na nasávací (13) a na výstupní (3) otvor. Obra_te se na specializovaný obchod.
Při každodenním používání (automatický provoz) je potřeba zachovávat vhodná opatření, aby se v případě poruchy čerpadla zabránilo zaplavení prostorů. Toto lze zajistit například instalací poplašného zařízení nebo záložního čerpadla.

Montáž sacího potrubí

Určit délku sacího potrubí tak, aby čerpadlo nefungovalo nasucho. Nasávací potrubí musí být umístěno nejméně 30 cm pod hladinou vody.
- Namontovat sací potrubí. Dobře utáhnout bez poškození závitu.
Pokud je sací výška víc jak 4 metry musí být namontováno potrubí s průměrem větším než 1". Doporučujeme použití nasávacího souboru AL-KO (14) složeného z nasávacího potrubí, filtru a spodního ventilu (zpětný ventil). Nasávací soubor můžete zakoupit ve specializovaném obchodu.
- Umístěte sací potrubí tak aby stále vedlo vzhůru k čerpadlu.
i Jestliže ho umístíte nad čerpadlo, mohli by se vytvořit vzduchové bubliny a čerpadlo by nasávalo vzduch.

• Našroubujte spojovací vsuvku (17) s kruhovým těsnicím kroužkem (18) do výstupního otvoru (3).
• Našroubujte kolenovou spojku (15) s plochým těsněním (16) na spojovací vsuvku (17) a natočte kolenovou spojku do požadovaného směru.
• Namontujte výtlačné potrubí. Ujistěte se, jestli je dobře zataženo, aniž byste poškodili závit.

Naplnění čerpadla

Čerpadlo musí být naplněno vodou až k přepadu před každým zapnutím, aby mohlo okamžitě nasávat. Fungováním nasucho by se mohlo čerpadlo závažně poškodit.

• Odšroubovat plnící zátku (2).
• Nalít vodu do čerpadla až do jeho naplnění (1).
  • Zašroubovat plnící zátku (2).

První zapnutí čerpadla

• Otevřít jeden z uzávěrů na výtlačném potrubí (ventil, trysku a kohoutek).
• Zasuňte napájecí zástrčku do elektrické zásuvky. Čerpadlo začne fungovat.
• Jestliže z vodárny již voda bez vzduchových bublin, uzavřete výstup a čerpadlo se automaticky vypne po natlakováni nádrže. Vodárna je tak připravena k provozu.

Vypínání čerpadla

• Vytáhnout zástrčku z elektrické zásuvky.

Údržba a čištění

Před jakýmkoli údržbářským zákrokem nebo čištěním, musí být čerpadlo odpojeno od napájecí sítě. Vytáhnout zástrčku napájecího kabelu z elektrické zásuvky.

Čištění čerpadla

Propláchnout čerpadlo čistou vodou po pumpování chlorované vody nebo vody zanechávající usazeniny.

Čištění filtru

• Odšroubujte uzavírací šroub (12) z vyprazdňovacího otvoru, vyprázdněte prostor filtru a vyprazdňovací otvor opět zašroubujte.
• Kryt filtru (14) odšroubujte s pomocí klíče k filtru.
• Filtr (22) vyjměte z hlavy čerpadla a očistěte ho pod tekoucí vodou.
• Před znovunasazením filtru zkontrolujte obě těsnění (21) na filtru a těsnění (16), nejsou-li poškozená.

Těsnění (25) musí být správně vloženo do těsnicí objímky na hlavě čerpadla (viz detail na obrázku C). Dle potřeby těsnění lehce potřete mazadlem neobsahujícím kyseliny.

Montáž a demontáž zpětného ventilu, čištění

• Vyjměte filtr (viz část „Čištění filtru“).
- Vyšroubujte zpětný ventil (23) a očistěte ho pod tekoucí vodou.
• Těsnění (24) dle potřeby obnovte.
• Namontujte zpětný ventil
- Namontujte filtr a kryt filtru.

Ochrana proti mrazu

Při mrazivém počasí musí být domácí vodárna úplně vyčerpána (potrubí, čerpadlo a nádrž).

• Vyprázdněte nasávací a výtlačné potrubí.
- Odšroubujte vypouštěcí zátky (9) a (12) a vypustte vodu z čerpadla. Zároveň voda v nádrži je vytlačena průchodem vzduchu.
- Zašroubujte opět vypouštěcí zátku a uložte vodárnu do prostoru chráněného před mrazem.

Regulace snímače tlaku

Tlak zapojení a vypnutí čerpadla je regulován snímačem tlaku (viz technické údaje ). Tyto hodnoty mohou být měněny podle potřeby na snímači tlaku (10).

Nastavení tlakového spínače a elektrické části domácí vodárny smějí být prováděna pouze příslušnou zákaznickou službou.

Kontrola tlaku u vstupu membrány

• Vytáhněte elektrickou zástrčku.
- Otevřete jeden z uzávěrů na výtlačném potrubí a nechte odtékat vodu, dokud se čerpadlo nevyprázdní.
- Zkontrolujte tlak u vstupu membrány na ventilu (5). Vstupní tlak membrány musí být přibližně 1,5 barů. Pokud je to nezbytné pozměňte ho na požadovanou hodnotu.
- Zapněte čerpadlo jak je popsáno výše.

Likvidace odpadu

RL 2002/96 EG

Přístroje, které již dosloužily, nelikvidujte v domácím odpadu! Balení, přístroj a příslušenství jsou z recyklovatelných materiálů a musí se likvidovat předepsaným způsobem

Poruchy

Před jakýmkoliv zákrokem k odstranění eventuálních závad, vytáhněte zástrčku z elektrické zásuvky.

Závada	Příčina		Odstranění závady
Motor nefunguje	Termický spínač se vypnul		Počkejte, až termický spínač opět zapne čerpadlo. Dát pozor na maximální teplotu kapaliny. Nechat zkontrolovat čerpadlo
	Výpadek elektrické energie		Nechte zkontrolovat přívod elektrického proudu specializovaným elektrikářem.
Čerpadlo nenasává	Nasávací potrubí není ponořeno ve vodě		Ponořit nasávací potrubí do hloubky min. 30 cm.
Zábrana v nasávání	NEBEZBEČÍ!
			Jebezpečí poranění horkou vodou!
			Odsranit znečištění v nasávání
	Výtlačné potrubí uzavřeno		NEBEZBEČÍ!
			Jebezpečí poranění horkou vodou!
			Otevřít výtlačné potrubí
	Výška	nasávání	příliš vysoká Snížit výš
	Čerpadlo nasává vzduch		Zkontrolujte těsnost všech spojů a krytu filtru
	Čerpadlo se nenaplnilo		Naplňte čerpadlo
Příliš nízké dopravované množství	Zábrana v nasávání	Vyčistit nasávání
	Výška	nasávání	příliš vysoká Snížit výš
	Průměr potrubí příliš malý		Použít větší výtlačné portubí
	Výtlačná výška příliš vysoká		Snížit výtlačnou výšku
Při zapnutí čerpadlo není výkonné	Nedostatečný tlak v nádrži		Zkontrolujte tlak v nádrži na ventilu (5) a pokud je to nezbytné opravte ho. Nastavte regulaci na tlaku přibližně 1,5 barů
Čerpadlo se samo nevypíná	Nedostatek vody na straně sání, Čerpadlo nasává vzduch		Čerpadlo odpojte, případně nechte vychladnout

V případě neopravitelných závad Vás žádáme, abyste se obrátili na nejbližší Servisní službu klientů AL-KO.

Úvod

Bezpečnostné predpisy

- čerpadlo, napájací kábel a zástrčka neboli poškodené.

Odpojte čerpadlo pred akýmkol'vek údržbárskym zákrokom, čistením a opravou alebo v prípade závady a vytiahnite zástrčku napájacieho kábla z elektrickej zásuvky. Chráněte zástrčku pred vlhkom.

• odpojte čerpadlo od napätia
• čerpadlo a vodu nechajte vychladnút
• skontrolujte hladinu vody na sacej strane
• skontrolujte tesnost' vedení
• skontrolujte inštaláciu
• skontrolujte tlakový spínač
• čerpadlo uved'te do prevádzky až po odstránení závad

Používanie

– zavlažovanie záhrad a polí;
– zásobovanie vody v domácnosti;
- zvýšení tlaku pri zásobovaní vody v domácnosti. Dejte pozor na miestne normy stanovené pre zásobovanie. Porad'te sa s inštala térom.

Ak ho umiestnite nad čerpadlo, mohli by sa vytvorit' vzduchové bubliny a čerpadlo by nasávalo vzduch.

Čerpadlo musí byt' naplnené vodou až k prepadu pred každým zapnutím, aby mohlo okamžite nasávat'. Fungovaním nasucho by sa mohlo čerpadlo závažne poškodit'.

• Odskrutkovat' plniacu zátku (2).

• Naplnit' vodu cez plniaci otvor, až bude teleso čerpadla (1) naplnené.
  • Zaskrutkovat' plniacu zátku (2).

Prvé zapnutie čerpadla

• Otvorit' jeden z uzáverov na výtlačnom potrubí (ventil, trysku a kohútik).
• Zasuňte napájaciu zástrčku do elektrickej zásuvky. Čerpadlo začne fungovat'.
• Uzavriet' uzávery vo výtlačnom potrubí po odtoku vody a dat' pozor, aby do potrubia neprenikol vzduch. Čerpadlo sa automaticky vypne po zvýšení tlaku a naplnení nádrže. Vodáreň je pripravená na zapnutie.

Vypínania čerpadla

• Vyprázdnite nasávacie a výtlačné potrubie.
• Odskrutkujte vypúšťacie zátky (9) a (12) a vypustte vodu z čerpadla. Zároveň je voda v nádrži vytlačená priechodom vzduchu.
• Zaskrutkujte opät' vypúšťacie zátky a uložte domácu vodáreň do priestoru chráneného pred mrazom.

Regulácia spínača tlaku

Prohlášení o shodě ES

Tímto prohlašujeme, že tento produkt, tato do oběhu daná verze, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostní standardy EU a standardy specifické pro tento produktt.

Produkt

Domácí vodárna, elektriká

Sériové číslo

G3043045

Výrobce

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Zmocněnec

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

HW F 1000

HW F 1300 INOX

HW F 1400 INOX

Směrnice EU

2006/95/EG

2004/108/EG

2000/14/EG (13)

Harmonizované normy

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

naměřená / garantovaná

HW F 1000 78/81 dB(A)

HW F 1300 INOX 82/83 dB(A)

HW F 1400 INOX 72/73 dB(A)

Hodnocení shody

2000 /14/EG

příloha V

Kötz, 2010-08-30

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné lhůty na odstranění nedostatků podle našeho uvážení bud' opravou nebo náhradou. Lhůta na odstranění nedostatků se řídí právem země, kde byl přístroj zakoupen.

Naše záruka platí jen v případěi: Záruka zaniká v případě:

■ Rádné manipulace s přístrojem

■ Dodržení návodu k obsluze

■ Používání originálních náhradních dílů

■ Technických změn na přístroji

■ Nevhodném používání

(např. komerční nebo komunální využití)

■ Poškození laku, ktré se týká normálního opotřebení
Rychle se opotřebující součásti, které jsou na kartě náhradních dílů označeny rámečkem XXX XXX (X)
■ Spalovací motory – na ně se vztahuje zvláštní záruka daného výrobce motoru

V záručním případě se obraťte s tímto prohlášením o záruce a dokladem o nákupu na Vašeho prodejce nebo na nejbližší autorizovaný zákaznický servis. Příslibem záruky zůstávají zákonné nároky kupujícího vůči prodejci nedotčeny.
