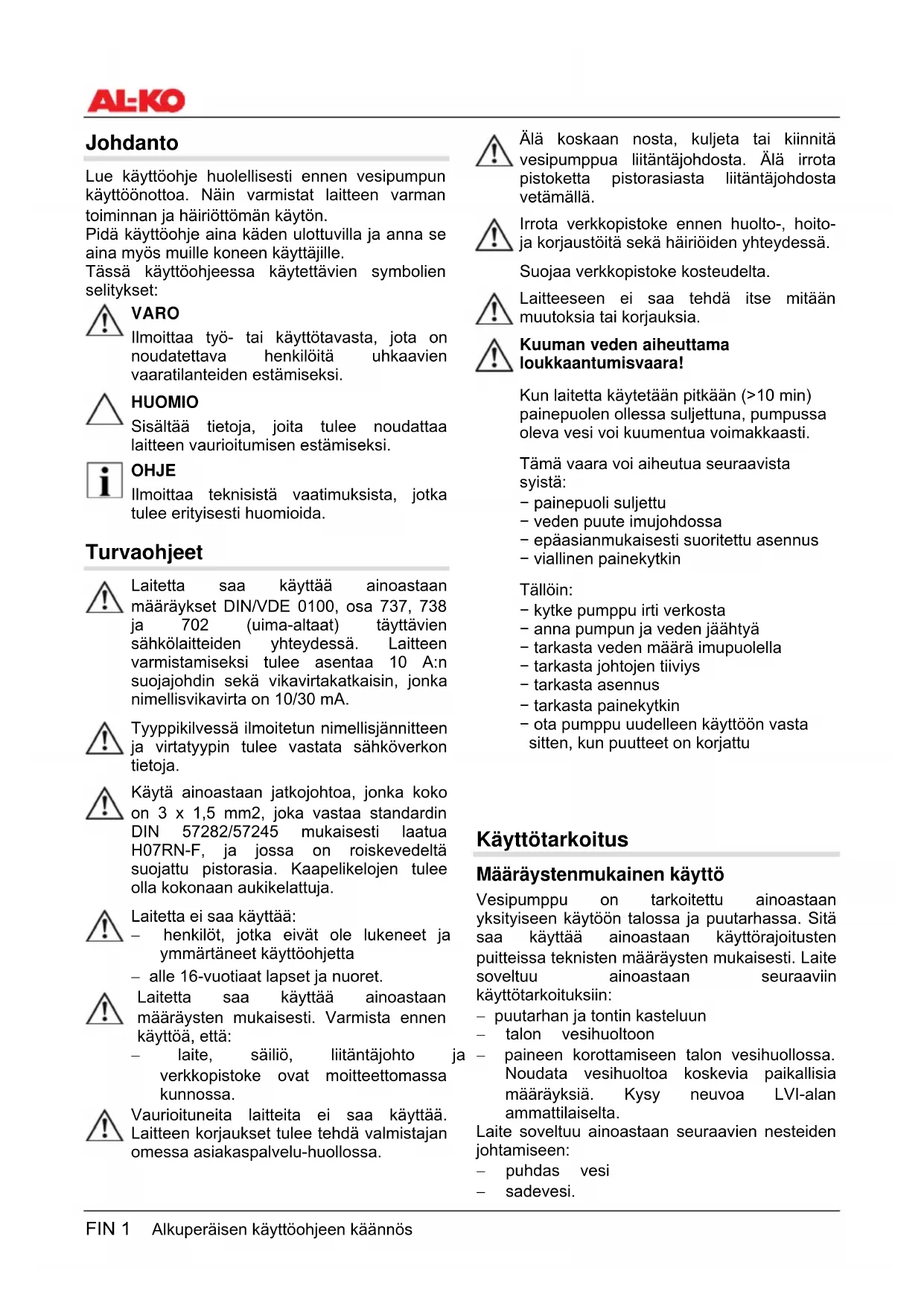

KÄYTTÖOHJE HWF 1300 AL-KO

Lue käyttöohje huolellisesti ennen vesipumpun käyttöönottoa. Näin varmistat laitteen varman toiminnan ja häiriöttömän käytön.

Pidä käyttöohje aina käden ulottuvilla ja anna se aina myös muille koneen käyttäjille.

Tässä käyttöohjeessa käytettävien symbolien selitykset:

VARO

Ilmoittaa työ- tai käyttötavasta, jota on noudatettava henkilöitä uhkaavien vaaratilanteiden estämiseksi.

HUOMIO

Sisältää tietoja, joita tulee noudattaa laitteen vaurioitumisen estämiseksi.

OHJE

Ilmoittaa teknisistä vaatimuksista, jotka tulee erityisesti huomioida.

Turvaohjeet

Laitetta saa käyttää ainoastaan määräykset DIN/VDE 0100, osa 737, 738 ja 702 (uima-altaat) täyttävien sähkölaitteiden yhteydessä. Laitteen varmistamiseksi tulee asentaa 10 A:n suojajohdin sekä vikavirtakatkaisin, jonka nimellisvikavirta on 10/30 mA.

Tyyppikilvessä ilmoitetun nimellisjännitteen ja virtatyypin tulee vastata sähköverkon tietoja.

Käytä ainoastaan jatkojohtoa, jonka koko on 3 x 1,5 mm2, joka vastaa standardin DIN 57282/57245 mukaisesti laatua H07RN-F, ja jossa on roiskevedeltä suojattu pistorasia. Kaapelikelojen tulee olla kokonaan aukikelattuja.

Laitetta ei saa käyttää:

- henkilöt, jotka eivät ole lukeneet ja ymmärtäneet käyttöohjetta

- alle 16-vuotiaat lapset ja nuoret.

Laitetta saa käyttää ainoastaan määräysten mukaisesti. Varmista ennen käyttöä, että:

– laite, säiliö, liitäntäjohto ja verkkopistoke ovat moitteettomassa kunnossa.

Vaurioituneita laitteita ei saa käyttää. Laitteen korjaukset tulee tehdä valmistajan omessa asiakaspalvelu-huollossa.

Älä koskaan nosta, kuljeta tai kiinnitä vesipumppua liitäntäjohdosta. Älä irrota pistoketta pistorasiasta liitäntäjohdosta vetämällä.

Irrota verkkopistoke ennen huolto-, hoito- ja korjaustöitä sekä häiriöiden yhteydessä.

Suojaa verkkopistoke kosteudelta.

Laitteeseen ei saa tehdä itse mitään muutoksia tai korjauksia.

Kuuman veden aiheuttama loukkaantumisvaara!

Kun laitetta käytetään pitkään (>10 min) painepuolen ollessa suljettuna, pumpussa oleva vesi voi kuumentua voimakkaasti.

Tämä vaara voi aiheutua seuraavista syistä:

• painepuoli suljettu
• veden puute imujohdossa
• epäasianmukaisesti suoritettu asennus
• viallinen painekytkin

Tällöin:

• kytke pumppu irti verkosta
• anna pumpun ja veden jäähtyä
• tarkasta veden määrä imupuolella
• tarkasta johtojen tiiviys
• tarkasta asennus
• tarkasta painekytkin
• ota pumppu uudelleen käyttöön vasta sitten, kun puutteet on korjattu

Käyttötarkoitus

Määräystenmukainen käyttö

Vesipumppu on tarkoitettu ainoastaan yksityiseen käytöön talossa ja puutarhassa. Sitä saa käyttää ainoastaan käyttörajoitusten puitteissa teknisten määräysten mukaisesti. Laite soveltuu ainoastaan seuraaviin käyttötarkoituksiin:

– puutarhan ja tontin kasteluun
- talon vesihuoltoon
- paineen korottamiseen talon vesihuollossa. Noudata vesihuoltoa koskevia paikallisia määräyksiä. Kysy neuvoa LVI-alan ammattilaiselta.

Laite soveltuu ainoastaan seuraavien nesteiden johtamiseen:

- puhdas vesi

- sadevesi.

Määräystenvastainen käyttö

Laitetta ei saa käyttää yhtäjaksoisesti. Laite ei sovellu seuraavien nesteiden johtamiseen:

• suolavesi
• elintarvikkeet
• likavesi, jossa on tekstiilin- tai paperinjäämiä
• aggressiiviset aineet, kemikaalit
• syövyttävät, syttyvät, räjähtävät tai kaasuuntuvat nesteet
• nesteet, joiden lämpötila on yli 35 °C
• hiekkapitoinen vesi ja hiovat aineet.

Laitekuvaus

Vesipumppu/tarvikkeet (kuva A ja B)

1 Pumppukotelo
2 Täyttöaukon tulppa
3 Pumpun ulostuloaukko/painejohtoliitäntä
4 Moottorikotelo
5 Venttiili
6 Säiliö
7 Manometri
8 Liitäntäjohto
9 Tyhjennysruuvi
10 Painekytkin
11 Tasausjohto
12 Poistoruuvi (suodatintila)
13 Pumpun sisääntuloaukko/imuletkuliitäntä
14 Suodattimen läpinäkyvä kansi
15 Kulmanippa
16 Tasotiiviste
17 Liitäntänippa
18 Pyöreä tiivisterengas
19 Painejohto (lisävaruste)
20 AL-KO-imulaitteisto (lisävaruste)
21 Tiiviste suodattimeen
22 Suodatin
23 Takaiskuventtiili
24 Tiiviste
25 Pyöreä tiivisterengas läpinäkyvä kansi)
26 Tasotiiviste

Toimituksen sisältö

Vesipumpun varusteina on painekytkin, manometri ja verkkojohto sekä maadoitettu pistoke. Toimitus sisältää myös suodatinavaimen (katso kuva C).

Lisätarvikkeet eivät kuulu toimitukseen.

Vesipumppu toimii automaattisesti. Pumppu kytkeytyy päälle ja pois paineen mukaan (katso tekniset tiedot).

Pumppu imee vettä pumpun sisääntulon (13) kautta ja johtaa veden säiliöön (6). Kun poiskytkentäpaine saavutetaan (säiliö on täynnä), pumppu kytkeytyy automaattisesti pois päältä.

Jos paine alenee n. 2,0 baariin (vettä otetaan pois), pumppu kytkeytyy automaattisesti päälle ja täyttää säiliötä tai johtaa vettä ottopaikkaan. Tässä tapauksessa säiliö täytetään vasta veden oton päättymisen jälkeen.

Lämpösuojaus

Laite on varustettu lämpökytkimellä, joka kytkee pumpun pois päältä sen ylikuumentuessa. Noin 15–20 minuutin jähdytysvaiheen jälkeen pumppu kytkeytyy jälleen automaattisesti päälle.

Laitteen asennus ja käyttöönotto

Ennen käyttöönottoa tulee tarkistaa kalvon esipaine säiliön venttiilistä (5). Paineen tulee olla n. 1,5 baaria, korjaa painetta tarvittaessa (katso Kalvon esipaineen korjaus).

• Aseta laite tasaiselle, tulvimisvettä kestävälle, kiinteälle ja vaakasuoralle alustalle.
• Varmista, että vesipumppu on suojattu sateelta ja suoralta vesisuihkulta.

Varmista imu- ja paineletkuja asentaessasi, ettei laitteeseen kohdistu mekaanista painetta tai vetoa. Suosittelemme joustavien letkujen käyttöä pumpun sisääntulossa (13) ja pumpun ulostulossa (3).

Kysy lisää myyjäliikkeestä.

Päivittäisessä käytössä (Automaattikäyttö) tulee varmistaa asianmukaisin toimenpitein, etteivät häiriöiden aiheuttamat tulvat voi vaurioittaa laitetta. Tämä on varmistettava erimerkiksi hälytyslaitteen tai varapumpun asennuksella.

Imuletkun asennus

Valitse imuletkun pituus siten, ettei pumppu voi käydä kuivana. Imuletkun tulee olla aina 30 cm vedenpinnan alapuolella.

- Asenna imuletku. Varmista, että liitäntä on tiivis, mutta älä vahingoita kierteitä.

Toiminta

Jos imukorkeus on yli 4 mm, tulee asentaa imuletku, jonka halkaisija on vähintään 1". Suosittelemme AL-KOn imutarvikesarjan (14) käyttämistä. Sarjaan kuuluu imuletku, pumpun imukoppa ja pohjaventtiili (takaisinvirtauksen esto). Kysy lisää myyjäliikkeestä.

- Asenna imuletku aina nousevasti.

Jos letku asennetaan korkeammalle kuin pumppu, letkuun muodostuu ilmakuplia.

Paineletkun asennus

• Ruuvaa liitäntänippa (17) pyöreällä tiivisterenkaalla (18) pumpun ulostuloon (3).
• Ruuvaa kulmanippa (15) tasotiivisteellä (16) liitäntänippaan (17) ja käännä kulmanippaa haluamaasi suuntaan.
• Asenna paineletku. Varmista, että liitäntä on tiivis, mutta älä vahingoita kierteitä.

Pumpun täyttäminen

Aina asennuksen/käyttöönoton yhteydessä pumppu tulee täyttää ylivuotoon asti vedellä, jotta se voi alkaa heti imeä. Pumppu rikkoutuu kuivana käytettäessä.

• Avaa täyttöaukon tulppa (2).
• Täytä pumppuun vettä täyttöaukosta, kunnes pumppukotelo (1) on täynnä.
• Ruuvaa täyttöaukon tulppa (2) kiinni.

Pumpun käyttöönotto

• Avaa paineletkussa oleva tulppa (venttiili, ruiskusuutin, vesihana).
• Kytke liitäntäjohdon pistoke pistorasiaan. Pumppu alkaa johtaa nestettä.
• Sulje paineletkun tulppa, kun ulosvirtaavassa vedessä ei ole enää ilmankuplia. Kun paine on kohonnut tietylle tasolle ja säiliö on täynnä, pumppu kytkeytyy automaattisesti pois päältä. Vesipumppu on käyttövalmis.

Pumpun kytkeminen pois päältä

- Irrota pistoke pistorasiasta.

Huolto ja hoito

Laite tulee erottaa verkosta aina ennen huoltotöitä ja estää aiheeton päällekytkeytyminen!

Puhdistustyöt

Jos pumpulla on johdettu klooripitoista uimaaltaan vettä tai muita nesteitä, joista jää jäämiä, pumppu tulee huuhdella käytön jälkeen puhtaalla vedellä.

Suodattimen puhdistus

• Ruuvaa auki tyhjennysaukon sulkuruuvi (12). Tyhjennä suodatintila ja sulje tyhjennysaukko uudelleen.
• Ruuvaa suodattimen kansi (14) irti suodatinavaimella.
• Irrota pumpun yläosan suodatin (22) ja puhdista se juoksevan veden alla.
• Ennen kokoamista tarkista, että suodattimen tiiviste (21) sekä tiiviste (16) ovat ehyet. Vaihda tarvittaessa uusiin.

Tiiviste (25) tulee olla oikein asetettuna pumpun yläosan tiivisteaukkoon (katso yksityiskohdat kuvasta C). Voitele tarvittaessa tiiviste kevyesti hapottomalla rasvalla.

- Kokoa suodatin, kierrä suodattimen kansi paikalleen ja kiristä lisäksi suodatinavaimella.

Takaiskuventtiilin asentaminen ja poistaminen, puhdistus

• Irrota suodatin (katso kohta "Suodattimen puhdistus").
• Kierrä takaiskuventtiili (23) irti ja huuhtele se juoksevan veden alla.
  • Uusi tiiviste (24) tarvittaessa.
• Asenna takaiskuventtiili paikalleen.
• Asenna suodatin ja suodatinkansi paikalleen.

Jäätymiseltä suojaaminen

Jos on olemassa jäätymisen vaara, laite tulee tyhjentää kokonaan vedestä (letkut, pumppu ja säiliö). - Tyhjennä imu- ja paineletku. - Ruuvaa tyhjennysruuvit (9) ja (12) irti ja anna veden valua ulos pumpusta. Samanaikaisesti säiliössä oleva vesi puristuu ulos ilmapalkin työntämänä. - Ruuvaa tyhjennysruuvit uudelleen paikalleen ja varastoi pumppu jäätymiseltä suojattuna.

Painekytkimen säätö

Pumpun painekytkimen päälle- ja poiskytkentäpaine on määritetty tehtaalla (katso tekniset tiedot). Näitä arvoja voidaan muuttaa tarvittaessa painekytkimestä (10).

Ainoastaan asianomainen asiakaspalvelu saa suorittaa talon vesilaitteiston paine-

kytkimen ja sähköisen osan asetukset.

Tarkista kalvon esipaine

• Irrota verkkopistoke.
• Avaa paineletkun tulppa ja alenna veden painetta, kunnes pumppu on täysin tyhjä.
• Tarkista kalvon esipaine venttiilistä (5). Kalvon esipaineen tulee olla n. 1,5 baaria, korjaa tarvittaessa.
• Ota laite uudelleen käyttöön kuvatulla tavalla.

Jätehuolto

RL 2002/96 EG

Älä hävitä käytöstä poistettuja laitteita talousjätteen mukana!

Pakkaus, laite ja lisätarvikkeet on valmistettu kierrätyskelpoisista materiaaleista, ja ne on hävitettävä asianmukaisella tavalla.

Häiriö

Irrota verkkopistoke aina ennen häiriönpoistoon liittyviä töitä.

Häiriö	Syy	Korjaus
Moottori ei toimi Lämpökytkin on kytkenyt laitteenpois päältä		Odota, kunnes lämpökytkin kytkeepumpun uudelleen päälle. Huomioijohdettavan aineen maksimilämpötila.Anna tarkistaa pumppu.tarkistaa virransyöttö
Ei verkkojännitettä Anna sähköalan ammattilaisten
Lämpökytkin onkytkenyt laitteen poispäältä	Odota, kunnes lämpökytkin kytkeepumpun uudelleen päälle. Huomioijohdettavan aineenmaksimilämpötila. Anna tarkistaa pumppu.	Lämpökytkin on kytkenyt laitteen poispäältä
Pumppu ei imenestettä	Imuletku ei ole vedessä Upota imuletku veteen väh. 30 cmsyvyyteen
	Imupuolen tukos VARO!	Kuuman veden aiheuttamaloukkaantumisvaara!Poista lika imalueelta
	Paineletku suljettu VARO!	Kuuman veden aiheuttamaloukkaantumisvaara!Avaa paineletku
	Imukorkeus liian suuri	Pienennä imukorkeutta
	Pumppu imee ilmaa Tarkista kaikkien	liitäntöjen jasuodattimen kannen tiiviys
	Pumppu ei ole täynnä Täytä pumppu
Syöttömäärä liianpieni	Imupuolen tukos Puhdista imualueImukorkeus liian suuriLetkun halkaisija liian pieniNostokorkeus liian suuri	Pienennä imukorkeuttaKäytä suurempaa paineletkuaPienennä nostokorkeutta
Pumppu ei kytkeydyluotettavasti	Säiliön ilmanpaine riittämätön	Tarkista säiliön paine venttiilistä (5),korjaa painetta tarvittaessa n. 1,5baaria.
Pumppu ei kytkeydyitsestään pois päältä	Veden puute imupuolella,Pumppu imee ilmaa	Kytke pumppu irti, anna sentarvittaessa jäähtyä

Ellet onnistu poistamaan häiriötä, ota yhteyttä asiakaspalveluumme.

Úvod

EY-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että kysessä oleva tuote vastaa siinä tilassa, kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiivejä, EU-turvastandardeja sekä tuotekohtaisia standardeja.

Tuote

Vesipumpu

Sarjanumero

G3043045

Tyyppi

HW F 1000

HW F 1300 INOX

HW F 1400 INOX

Valmistaja

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-direktiivit

2006/95/EG

2004/108/EG

2000/14/EG (13)

Valtuutettu henkilö

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Äänitehotaso

mitattu / taattu

HW F 1000 78/81 dB(A)

HW F 1300 INOX 82/83 dB(A)

HW F 1400 INOX 72/73 dB(A)

Vaatimustenmukaisuuden

arviointi

2000 /14/EG

liite V

Harmonisoidut standardit

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2010-08-30

Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa.

Takuun voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti.

Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä:

■ Laitetta käytetään asianmukaisesti
Käyttöohjetta noudatetaan
■ Laitteessa käytetään alkuperäisiä varaosia

Takuu raukeaa seuraavissa tapauksissa:

■ Laitetta on yritetty korjata
■ Laitteeseen on tehty teknisiä muutoksia
Laitetta on käytetty määräysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnalistekniseen tarkoitukseen)

Takuu ei koske:

■ Maalivaurioita, jotka johtuvat normaalista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXX XXX (X)
- Polttomoottoreita – Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset

Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.
