NAVODILA ZA UPORABO HWF 1300 AL-KO

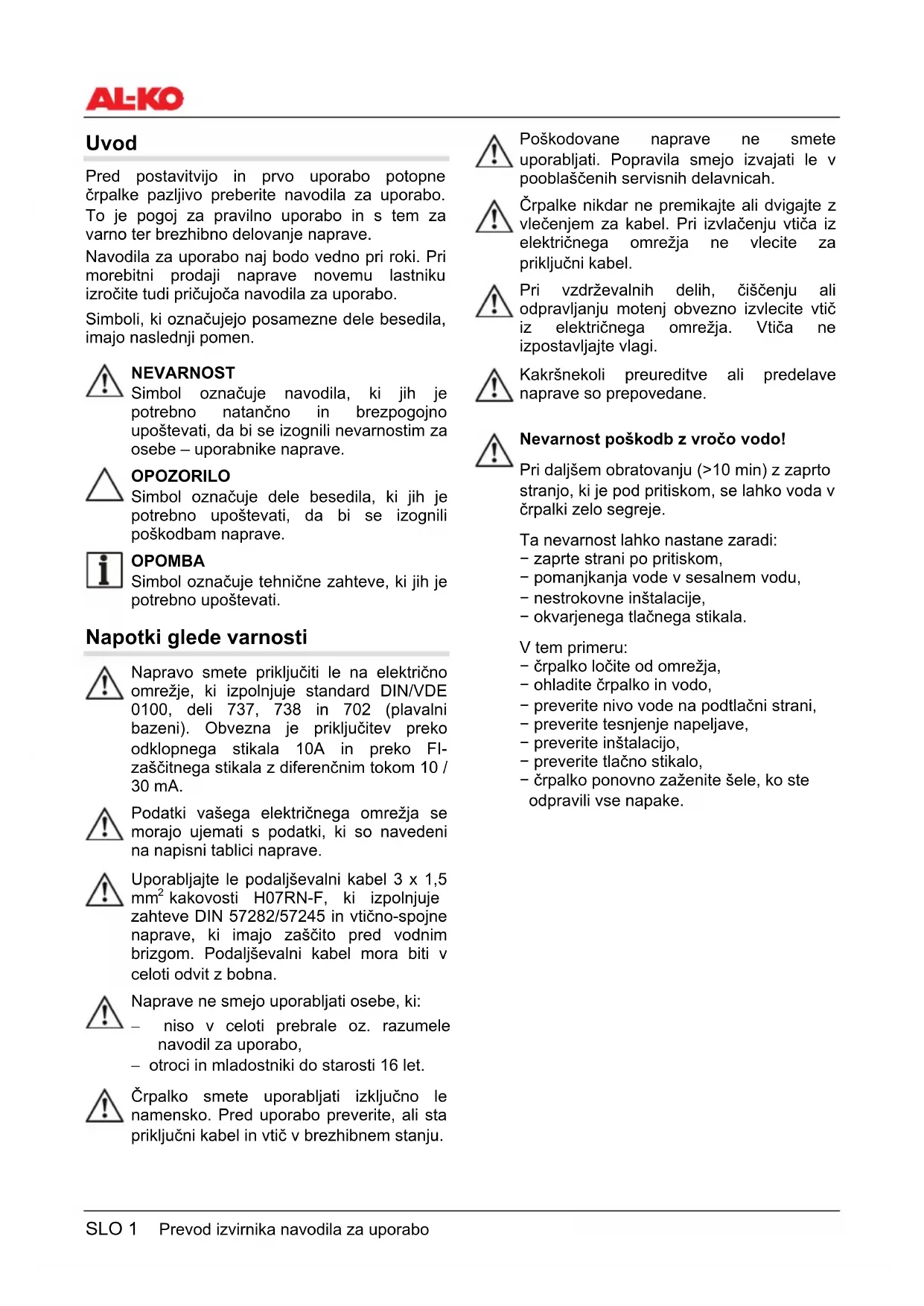

Pred postavitvijo in prvo uporabo potopne črpalke pazljivo preberite navodila za uporabo.

To je pogoj za pravilno uporabo in s tem za varno ter brezhibno delovanje naprave.

Navodila za uporabo naj bodo vedno pri roki. Pri morebitni prodaji naprave novemu lastniku izročite tudi pričujuča navodila za uporabo.

Simboli, ki označujejo posamezne dele besedila, imajo naslednji pomen.

NEVARNOST

Simbol označuje navodila, ki jih je potrebno natančno in brezpogojno upoštevati, da bi se izognili nevarnostim za osebe – uporabnike naprave.

OPOZORILO

Simbol označuje dele besedila, ki jih je potrebno upoštevati, da bi se izognili poškodbam naprave.

OPOMBA

Simbol označuje tehnične zahteve, ki jih je potrebno upoštevati.

Napotki glede varnosti

Napravo smete priključiti le na električno omrežje, ki izpolnjuje standard DIN/VDE 0100, deli 737, 738 in 702 (plavalni bazeni). Obvezna je priključitev preko odklopnega stikala 10A in preko Fizaščitnega stikala z diferenčnim tokom 10 / 30 mA.

Podatki vašega električnega omrežja se morajo ujemati s podatki, ki so navedeni na napisni tablici naprave.

Uporabljajte le podaljševalni kabel 3 x 1,5 mm² kakovosti H07RN-F, ki izpolnjuje zahteve DIN 57282/57245 in vtično-spojne naprave, ki imajo zaščito pred vodnim brizgom. Podaljševalni kabel mora biti v celoti odvit z bobna.

Naprave ne smejo uporabljati osebe, ki:

• niso v celoti prebrale oz. razumele navodil za uporabo,
• otroci in mladostniki do starosti 16 let.

Črpalko smete uporabljati izključno le namensko. Pred uporabo preverite, ali sta priključni kabel in vtič v brezhibnem stanju.

Poškodovane naprave ne smete uporabljati. Popravila smejo izvajati le v pooblaščenih servisnih delavnicah.

Črpalke nikdar ne premikajte ali dvigajte z vlečenjem za kabel. Pri izvlačenju vtiča iz električnega omrežja ne vlecite za priključni kabel.

Pri vzdrževalnih delih, čiščenju ali odpravljanju motenj obvezno izvlecite vtič iz električnega omrežja. Vtiča ne izpostavljajte vlagi.

Kakršnekoli preureditve ali predelave naprave so prepovedane.

Nevarnost poškodb z vročo vodo!

Pri daljšem obratovanju (>10 min) z zaprto stranjo, ki je pod pritiskom, se lahko voda v črpalki zelo segreje.

Ta nevarnost lahko nastane zaradi:

• zaprte strani po pritiskom,
• pomanjkanja vode v sesalnem vodu,
• nestrokovne inštalacije,
• okvarjenega tlačnega stikala.

V tem primeru:

• črpalko ločite od omrežja,
• ohladite črpalko in vodo,
• preverite nivo vode na podtlačni strani,
• preverite tesnjenje napeljave,
• preverite inštalacijo,
• preverite tlačno stikalo,
• črpalko ponovno zaženite šele, ko ste odpravili vse napake.

Namen

Dovoljena uporaba

Hišna črpalka za vodo je namenjena za zasebno uporabo v hiši in na vrtu. Uporabljati jo smete le v okolju in pri pogojih, navedenih v tehničnih podatkih. Naprava je primerna izključno le za naslednje namene:

– namakanje vrta oz. zemljišča,
- preskrba hiše z vodo,
- povečanje tlaka v hišni vodovodni napeljavi (upoštevajte nacionalne predpise v zvezi s preskrbo z vodo).

Črpalka je namenjena izključno za črpanje naslednjih tekočin:

• čista voda,
• deževnica.

Prepovedana uporaba

Črpalka ne sme trajno obratovati.

Ni primerna za črpanje:

• slane vode,
• živil,
• umazane vode z vlakni tekstila ali koščki papirja,
• agresivnih sredstev oz. kemikalij,
• jedkih, vnetljivih, eksplozivnih sredstev ali tekočin, ki se uplinjajo,
  – tekočin s temperaturo nad 35°C,
• vode, ki vsebuje pesek ali druge ostre delce.

Opis naprave

Hišna črpalka za vodo in pribor (A, B)

1 ohišje črpalke
2 vijak za dolivanje vode
3 izhodni (tlačni) priključek
4 ohišje motorja
5 ventil
6 posoda za vodo
7 manometer
8 priključni kabel
9 izpustni vijak (prostor črpalke)
10 tlačno stikalo
11 izravnalni vod
12 izpustni vijak (filtrirni prostor)
13 vhodni (sesalni) priključek
14 pokrov prozornega okenca filter
15 kotna mazalka
16 ploščato tesnilo
17 povezovalna mazalka
18 okrogli tesnilni obroč
19 tlačna napeljava (Pribor)
20 sesalna garnitura AL-KO (pribor)

21 tesnilo za filter
22 filter
23 protipovratni ventil
24 tesnilo
25 okrogli tesnilni obroč (pokrov prozornega okenca- filtrirni prostor)
26 ploščato tesnilo

Obseg dobave

Hišna črpalka za vodo je opremljena s tlačnim stikalom, manometrom in omrežnim kablom z vtičem, ki ima zaščitni kontakt. K obsegu dobave spada tudi ključ za filter (glejte sliko C).

Pribor ne spada k obsegu dobave.

Delovanje

Črpalka deluje avtomatično. Vključi oz. izključi se samodejno v odvisnosti od tlaka (glejte tehnične podatke).

Črpalka sesa vodo skozi vhod črpalke (13) in jo črpa v posodo za vodo (6). Ko tlak doseže določeno vrednost (posoda je polna), se črpalka samodejno izključi.

Če se tlak vode v posodi zmanjša na vrednost 2-2,5 bar (poraba vode), se črpalka vključi in napolni posodo oziroma črpa vodo do porabnika. Nato se spet napolni posoda za vodo.

Termična zaščita

Črpalka je opremljena s termičnim stikalom, ki izključi črpalko v primeru prekomernega segrevanja. Ko se črpalka ohladi (15 do 20 minut), se samodejno vključi.

Postavitev naprave in zagon

Pred uporabo naprave preverite tlak membrane na ventilu (5). Tlak mora biti približno 1,5 bar. Če je potrebno, ga spremenite (glejte odstavek „Preverjanje tlaka membrane“).

• Napravo postavite na vodoravno, čvrsto in pred poplavo varno podlago.
• Zagotovite, da črpalka ne bo izpostavljena dežju in neposrednim vodnim curkom.

Pri montaži dovodne in odvodne cevi upoštevajte, da priključka črpalke ne smeta biti izpostavljena pritiskom ali vlečnim silam. Priporočamo vgradnjo fleksibilnih cevi na vhodu (13) in izhodu (3) črpalke. Posvetujte se tudi z vašim prodajalcem.

Pri vsakodnevnem (avtomatskem) delovanju morate s primernimi ukrepi preprečiti, da bi v primeru motenj na črpalki prišlo do škode zaradi poplave v prostoru. To lahko na primer zagotovite z namestitvijo alarmne naprave ali rezervne črpalke.

Dolžino sesalne cevi izberite tako, da ne bo moglo priti do suhega teka črpalke. Ustje sesalne cevi se mora vedno nahajati vsaj 30 cm pod gladino vode.

- Na črpalko pritrdite sesalno cev. Spoj mora biti nepredušen. Pazite, da ne poškodujete navoja.

Pri višini sesanja preko 4 m mora imeti sesalna cev premer najmanj 1 „ (25,4 mm). Priporočamo uporabo sesalne garniture AL-KO (14) s sesalno cevjo, sesalno košaro in ventilom za preprečitev povratnega toka. Posvetujte se s prodajalcem.

- Sesalna cev mora potekati samo navzgor.

Če gre sesalna cev nad višino črpalke, v cevi nastajajo zračni mehurji.

Montaža tlačne cevi

• Privijte povezovalno mazalko (17) z okroglim tesnilnim obročem (18) v izhodu črpalke (3).
• Privijte kotno mazalko (15) s ploščatim tesnilom (16) na povezovalno mazalko (17) in obrnite kotno mazalko v želeno smer.
• Na črpalko pritrdite tlačno cev. Spoj mora biti vodotesen. Pazite, da ne poškodujete navoja.

Napolnitev črpalke z vodo

Pred vsako postavitvijo oz. zagonom morate v črpalko do roba naliti vodo. To je potrebno zato, da lahko črpalka takoj po zagonu vsesa vodo. Suhi tek bi črpalko uničil.

• Odprite zaporni vijak za dolivanje (2).
• Nalijte toliko vode, da je ohišje črpalke (1) polno.
• Privijte zaporni vijak (2).

Prva uporaba črpalke

• Odprite zaporni element na tlačni cevi (ventil, šoba za pršenje, pipa za vodo), da se bo iz cevi umaknil zrak.
• Vtič priključite na električno omrežje. Črpalka začne črpati vodo.
• Ko iz tlačne cevi enakomerno priteče voda, zaprite zaporni element na cevi. Črpalka se ustavi, ko se vzpostavi tlak vode in se napolni posoda za vodo. S tem je črpalka pripravljena za delovanje.

Izključitev črpalke

- Izvlecite vtič iz električnega omrežja.

Vzdrževanje in nega

Pred začetkom vzdrževalnih del obvezno izvlecite vtič iz električnega omrežja. Zagotovite, da naprave med vzdrževalnimi deli ne bo mogel vključiti kdo drug.

Čiščenje

Po črpanju vode, ki vsebuje klor (voda za plavalni bazen) ali drugih tekočin, ki puščajo usedline, morate črpalko izprati s čisto vodo.

Čiščenje filtra

• Odvijte zaporni vijak (12) odprtine za izpraznitev, izpraznite prostor filtra ter ponovno zaprite odprtino za izpraznitev.
• Odvijte pokrov filtra (14) s pomočjo ključa za filter.
• Izvlecite filter (22) iz glave črpalke ter ga očistite pod tekočo vodo.
• Pred vstavljanjem filtra preverite obe tesnili (21) na filtru ter tesnilo (16) glede poškodb, po potrebi zamenjajte.

Tesnilo (25) je potrebno vstaviti pravilno v ležišče na glavi črpalke (glejte podrobnosti na sliki C). Po potrebi tesnilo rahlo namažite z mastjo, ki ne vsebuje kislin.

- Vstavite filter, privijte pokrov filtra ter ga s ključem močno privijte.

Odstranjevanje in vstavljanje, čiščenje protipovratnega ventila

• Odstranite filter (glejte odsek "Čiščenje filtra").
• Odvijte protipovratni ventil (23) in ga očistite pod tekočo vodo.
• Tesnilo (24) po potrebi zamenjajte.
  • Vstavite protipovratni ventil.

- Namestite filter in pokrov filtra.

Zaščita proti zmrzali

Če obstoji nevarnost zmrzali, morate sistem za črpanje vode povsem izprazniti (črpalko, posodo za vodo in cevi).

- Izpraznite sesalno in tlačno cev.

- Odvijte izpustna vijaka (9) in (12) in pustite, da voda izteče iz črpalke. Pri tem iztisne zračni meh tudi vodo iz posode.

- Privijte izpustna vijaka in črpalko shranite na mestu, kjer ni nevarnosti zmrzali.

Nastavitev tlačnega stikala

Tlačno stikalo za vključitev in izključitev črpalke je tovarniško nastavljeno (glejte tehnične podatke). Nastavljeni vrednosti lahko, će je potrebno, na tlačnem stikalu (10) spremenite (glejte sliko).

Nastavitve na tlačnem stikalu in električnem delu hišnega vodnega sistema lahko izvaja samo pristojna servisna služba.

Preverjanje tlaka membrane

• Izvlecite vtič iz električnega omrežja.
• Odprite zaporni element (npr. ventil) na tlačni cevi in počakajte, da se tlak sprosti, črpalka pa izprazni. Pri ventilu (5) preverite tlak membrane, ki mora biti približno 1,5 bar. Če je potrebno, ga spremenite.
• Vzpostavite obratovanje črpalke po že opisanem postopku.

Odstranjevanje

RL 2002/96 EG

Odslužene naprave ne sodijo med gospodinjske odpadke!

Embalaža, naprava in pribor so izdelani iz materialov, ki jih je možno reciklirati, zato jih odstranite na primeren način.

Motnje v delovanju

Pred odpravljanjem motnje izvlecite vtič iz električnega omrežja.

Motnja	Vzrok	Ukrepanje
Motor črpalke ne teče	Aktiviralo se je termično stikalo	Počakajte, da termično stikalo spet vključi črpalko. Upoštevajte najvišjo dopustno temperaturo črpanega medija. Črpalko naj pregledajo na pooblaščenem servisu.
Ni omrežne napetosti	Električar naj ugotovi vzrok
Črpalka ne sesa vode	Sesalna cev ni pod vodno gladino	Ustje sesalne cevi mora biti vsaj 30 cm pod gladino vode
Zamašila se je sesalna stran NEVARNOST!		Nevarnost poškodb z vročo vodo!Očistite sesalno stran črpalke
Višina sesanja je prevelika Zmanjšajte višino sesanja		Nevarnost poškodb z vročo vodo!Odprite cev.

Če vzroka motnje ne morete ugotoviti, se obrnite na pooblaščeni servis.

Uvod

S to izjavo potrjujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostnimi standardi EU in upoštevnimi standardi za tovrstne izdelke.

Izdelek

Električna črpalka

Serijska številka

G3043045

Tipi

HW F 1000

HW F 1300 INOX

HW F 1400 INOX

Proizvajalec

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Direktive EU

2006/95/EG

2004/108/EG

2000/14/EG (13)

Raven zvočne moči

izmerjena / zagotovljena

HW F 1000 78/81 dB(A)

HW F 1300 INOX 82/83 dB(A)

HW F 1400 INOX 72/73 dB(A)

Ugotavljanje

składnosti

2000 /14/EG

Dodatek V

Pooblaščeni zastopnik

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Usklajene norme

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2010-08-30

V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili.

■ če uporabljate le originalne nadomestne dele

■ v primeru nenamenske uporabe (npr. v pridobitvene ali komunalne namene)

Garancija ne krije:

■ poškodb laka, ki so posledica običajne obrabe
obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom [XXX XXX (X)]
■ za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec

V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujuči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.
