NÁVOD NA OBSLUHU HWF 1300 AL-KO

Montáž výtlačného portubí

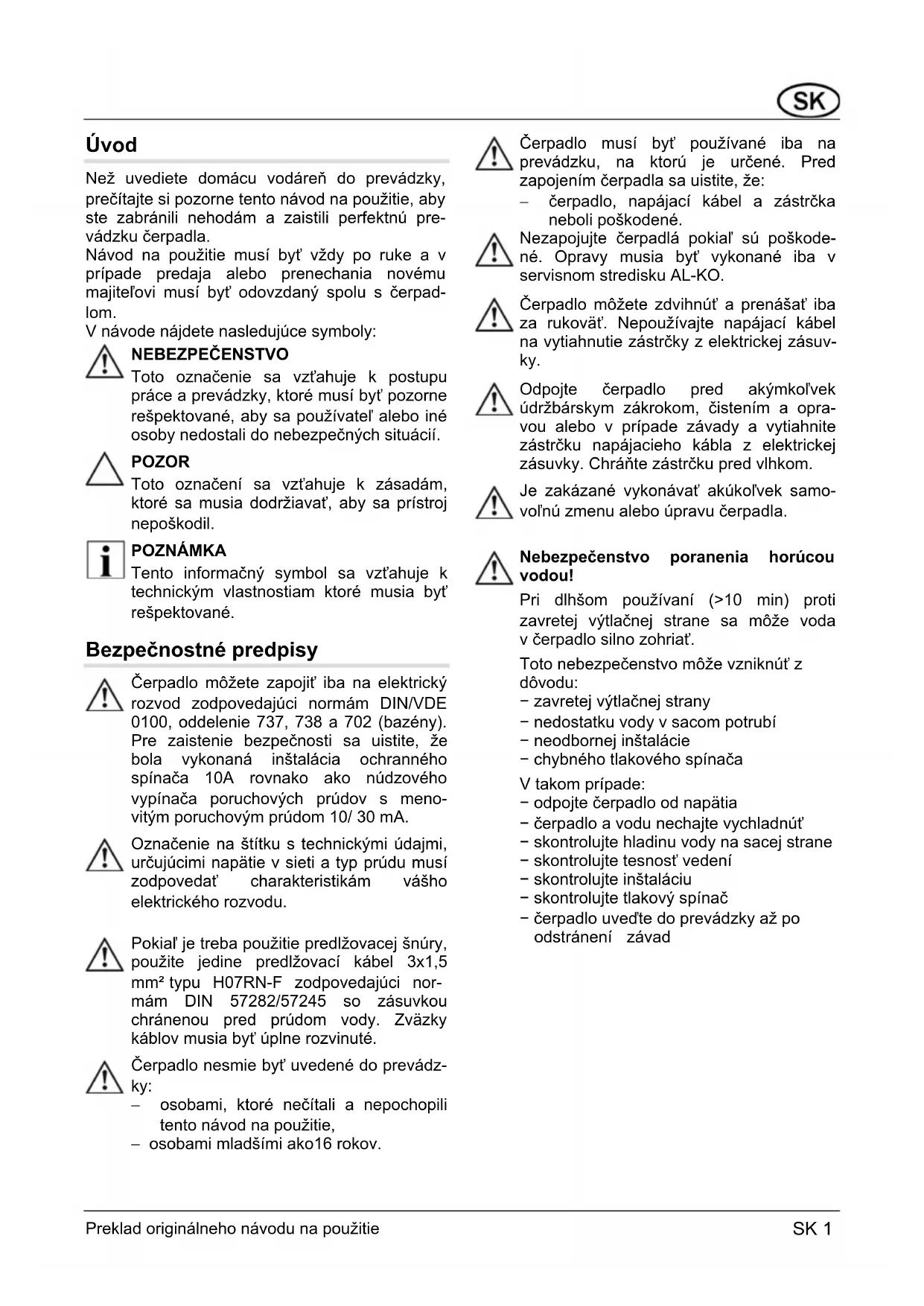

Než uvediete domácu vodáreň do prevádzky, prečítajte si pozorne tento návod na použitie, aby ste zabránili nehodám a zaistili perfektnú prevádzku čerpadla.

Návod na použitie musí byt' vždy po ruke a v prípade predaja alebo prenechania novému majiteľovi musí byt' odovzdaný spolu s čerpadlom.

V návode nájdete nasledujúce symboly:

NEBEZPEČENSTVO

Toto označenie sa vzt'ahuje k postupu práce a prevádzky, ktoré musí byt' pozorne rešpektované, aby sa používateľ alebo iné osoby nedostali do nebezpečných situácií.

POZOR

Toto označení sa vzt'ahuje k zásadám,
ktoré sa musia dodržiavat', aby sa prístroj
nepoškodil.

POZNÁMKA

Tento informačný symbol sa vzt'ahuje k technickým vlastnostiam ktoré musia byt'rešpektované.

Čerpadlo môžete zapojiť iba na elektrický rozvod zodpovedajúci normám DIN/VDE 0100, oddelenie 737, 738 a 702 (bazény). Pre zaistenie bezpečnosti sa uistite, že bola vykonaná inštalácia ochranného spínača 10A rovnako ako núdzového vypínača poruchových prúdov s menovitým poruchovým prúdom 10/ 30 mA.

Označenie na štítku s technickými údajmi, určujúcimi napätie v sieti a typ prúdu musí zodpovedat' charakteristikám vášho elektrického rozvodu.

Pokial' je treba použitie predlžovacej šnúry, použite jedine predlžovací kábel 3x1,5 mm² typu H07RN-F zodpovedajúci normám DIN 57282/57245 so zásuvkou chránenou pred prúdom vody. Zväzky káblov musia byt úplne rozvinuté.

Čerpadlo nesmie byť uvedené do prevádzky:

• osobami, ktoré nečítali a nepochopili tento návod na použitie,
• osobami mladšími ako16 rokov.

Čerpadlo musí byť používané iba na prevádzku, na ktorú je určené. Pred zapojením čerpadla sa uistite, že:

Nezapojujte čerpadlá pokial' sú poškodené. Opravy musia byt vykonané iba v servisnom stredisku AL-KO.

Čerpadlo môžete zdvihnút' a prenášat' iba za rukovät'. Nepoužívajte napájací kábel na vytiahnutie zástrčky z elektrickej zásuvky.

Je zakázané vykonávať akúkol'vek samovol'nú zmenu alebo úpravu čerpadla.

Nebezpečenstvo poranenia horúcou vodou!

Pri dlhšom používaní (>10 min) proti zavretej výtlačnej strane sa môže voda v čerpadlo silno zohriat'.

Toto nebezpečenstvo môže vzniknút z dôvodu:

• zavretej výtlačnej strany
• nedostatku vody v sacom potrubí
• neodbornej inštalácie
• chybného tlakového spínača

V takom prípade:

Predpokladané používanie

Čerpadlo je určené na domáce používanie v byte a na záhrade. Musí byť používané iba na účely zodpovedajúce jeho technickým vlastnostiam.

Čerpadlo je vhodné k nasledujúcim účelom:

Čerpadlo je vhodné iba na pumpovanie týchto kvapalín:

• čistá voda;
  – dažďová voda.

Zakázané používanie

Čerpadlo nesmie byt' používané na nepretržitú prevádzku. Čerpadlo nie je vhodné na pumpovanie:

• slanej vody;
• tekutých potravín;
• kal obsahujúci textilný alebo papierový zvyškový materiál;
  – korozívnych a chemických látok;
• kyslých, zápalných, výbušných alebo prchavých kvapalín;
  – kvapalín teplejších ako 35° C;
  – vody s pieskom alebo brusných kvapalín.

Popis čerpadla

Domáca vodáreň/príslušenstvo (obrázky A a B)

1 Teleso čerpadla
2 Plniaca zátka
3 Výstupný otvor/napojenie na výtlačné potrubie
4 Motor
5 Ventil
6 Nádrž
7 Tlakomer
8 Napájací kábel
9 Vypúšťacia zátka (priestor čerpadla)
10 Tlakový spínač
11 Ohybná trubica
12 Vypúšťacia zátka (priestor filtra)
13 Nasávací otvor/napojenie na nasávacie potrubie
14 Priehl'adný kryt filtra
15 Kolenové spojenie
16 Ploché tesnenie
17 Spojovacia vsuvka

18 Kruhový tesniaci krúžok
19 Výtlačné potrubie (príslušenstvo)
20 AL-KO sacia súprava (príslušenstvo)
21 Tesnenie k filtru
22 Filter
23 Spätný ventil
24 Tesnenie
25 Kruhový tesniaci krúžok (priehľadný kryt - priestor filtra)
26 Ploché tesnenie

Rozsah dodávky

Domáca vodáreň je vybavená tlakovým spínačom, tlakomerom a prívodným káblom so zástrčkou zahrňa snímač tlaku, nápojový kábel so zásuvkou Schuko. K rozsahu dodávky patrí aj klúč filtra (pozri obrázok C).

Príslušenstvo nepatrí do rozsahu dodávky.

Funkcia

Domáca vodáreň funguje automaticky. Čerpadlo sa zapne a vypne na základe tlaku (vid' technické údaje).

Čerpadlo nasáva vodu prostredníctvom nasávacieho otvoru (13) a odvádza ju do nádrže (6). Ked' dosiahne maximálneho tlaku, určujúceho zastavenie čerpadla (nádrž je plná), čerpadlo sa samo vypne.

Pokiaľ sa zníži tlak a dosiahne približne 2,0 baru (vodné zásobovanie je prerušené), čerpadlo sa automaticky zapne a naplní nádrž alebo dodáva vodu do domácnosti, kde je v tom okamžiku odoberaná. V tomto prípade sa nádrž naplní až po uzavretí kohútikov v domácej sieti.

Tepelná ochrana

Čerpadlo je vybavené tepelným spínačom, ktorý ho vypne v prípade prehriatia. Po ochladzovaní, ktoré trvá približne 15-20 minút, sa čerpadlo automaticky zapne.

Inštalácia a uvedenie do prevádzky

Pred zapojením čerpadla je treba skontrolovať tlak na vstupe membrány v čerpadle na ventile (5). Tlak musí byť približne 1,5 baru a môže byť zmenený podľa potreby (vid' Kontrola tlaku na vstupe membrány).

• Postavte čerpadlo na rovný, istý, stabilný a vodorovný povrch.
• Uistite sa, že čerpadlo je chránené pred daždom a priamym vodným prúdom.

△ Pri montáži nasávacieho a výtlačného potrubia dajte pozor, aby ste prístroj nezaťažovali tlakom alebo t'ahom. Dopo- ručujeme namontovať ohybné potrubie na nasávací (13) a na výstupný otvor (3). Obrátte sa na špecializovaný obchod.

△ Pri každodennom používaní (automatická prevádzka) je treba zachovávať vhodné opatrenia, aby sa v prípade poruchy čerpadla zabránilo zaplaveniu priestorov. To je možné zaistit' napríklad inštaláciou poplašného zariadenia alebo rezervného čerpadla.

Montáž nasávacieho potrubia

Určit' dížku nasávacieho potrubia tak, aby čerpadlo nefungovalo nasucho. Nasávacie potrubie musí byt' umiestnené najmenej 30 cm pod hladinou vody.

- Namontovat' nasávacie potrubie, dobre utiahnut' bez poškodenia závitu.

Pokial' je nasávacia výška viac ako 4 metre musí byt' namontované potrubie s priemerom väčším než 1". Doporučujeme použitie nasávacieho súboru AL-KO (14) zloženého z nasávacieho potrubia, filtru a spodného ventilu (spätný ventil). Nasávací súbor môžete zakúpit' v špecializovanom obcho-de.

- Umiestnit' nasávacie potrubie pod čerpadlo.

Montáž výtlačného potrubia

• Naskrutkujte spojovaciu vsuvku (17) s kruhovým tesniacim krúžkom (18) do výstupného otvoru (3).
• Naskrutkujte kolenové spojenie (15) s plochým tesnením (16) na spojovaciu vsuvku (17) a otočte kolenové spojenie do požadovaného smeru.
• Namontujte výtlačné potrubie. Uistite sa, či je dobre zatiahnuté, a nepoškod'te pri tom závit.

Naplnenie čerpadla

• Vytiahnuť zástrčku z elektrickej zásuvky.

Údržba a čistenie

Pred akýmkol'vek údržbárskym zákrokom alebo čistením, čerpadlo musí byť odpojené od napájacej siete. Vysunút' zástrčku napájacieho kábla z elektrickej zásuvky.

Čistenie čerpadla

Prepláchnut čerpadlo čistou vodou po pumpovaní chlórovanej vody alebo vody zanechávajúcej usadeniny.

Čistenie filtra

• Odskrutkujte uzatváraciu skrutku (12) vyprázdňovacieho otvoru, vyprázdnite filtračný priestor a opät' uzavrite vyprázdňovací otvor.
• Veko filtra (14) odskrutkujte pomocou klúča na filter.
• Z hlavy čerpadla vyberte filter (22) a vyčistite pod tečúcou vodou.
• Pred namontovaním filtra skontrolujte, či nie sú poškodené obe tesnenia (21) na filtri a tesnenie (16), v prípade potreby ich vymeňte.

△ Tesnenie (25) musí byť vložené správne na miesto tesnenia na hlave čerpadla (pozri detail na obr. C). V prípade potreby trocha namažte mazivom bez obsahu kyselín.

- Namontujte filter, naskrutkujte veko filtra a klúčom na filter ručne pevne utiahnite.

Vymontovanie a namontovanie spätného ventilu, čistenie

- Odmontujte filter (pozri odsek „Čistenie filtra“).

• Vyskrutkujte spätný ventil (23) a vyčistite ho pod tečúcou vodou.
  • V prípade potreby vymeňte tesnenie (24).
• Namontujte spätný ventil.
• Namontujte filter a veko filtra.

Ochrana proti mrazu

Pri mrazivom počasí musí byť domáca vodáreň úplne vyčerpaná (potrubie, čerpadlo a nádrž).

Tlak zapojenia a vypnutia čerpadla je regulovaný spínačom tlaku (vid' technické údaje). Tieto hodnoty môžu byt' menené podl'a potreby na spínači tlaku (10).

Nastavenia na tlakovom spínači a na elektrickej časti domácej vodárne smie uskutočňovať iba kompetentný zákaznícky servis.

Kontrola tlaku na vstupe membrány

• Vytiahnite elektrickú zástrčku.
- Otvorte jeden z uzáverov na výtlačnom potrubí a nechajte odtekat' vodu, dokial' sa čerpadlo nevyprázdni.
- Skontrolujte tlak na vstupe membrány na ventile (5). Vstupný tlak membrány musí byt približne 1,5 baru. Pokial' je to nevyhnutné pozmeňte ho na požadovanú hodnotu.
- Zapnite čerpadlo tak, ako je opísané v predchádzajúcej časti.

Likvidácia odpadu

RL2002/96EG

Opotrebované prístroje nelikvidujte cez domový odpad!

Obal, prístroj a príslušenstvo sú vyrobené z recyklovateľných materiálov a je potrebné ich zodpovedajúco likvidovat'

Poruchy

Pred akýmkol'vek zákrokom na odstránenie eventuálnych závad, vytiahnite zástrčku z elektrickej zásuvky.

Závada	Príčina	Odstránenie
Motor nefunguje	Termický spínač sa vypol	Počkajte, až termický spínač opát' zapne čerpadlo. Dat' pozor na maxi-málnu teplotu kvapaliny. Nechat' skontrolovat' čerpadlo
	Výpadok elektrickej energie	Nechajte skontrolovat' prívod elektri-ckého prúdu špecializovaným elektri-károm
Čerpadlo nenasáva	Nasávacie potrubie nie je ponorené vo vode	Ponorit' nasávacie potrubie do híbky min. 30 cm.
	Výtlačné potrubie ohnuté	NEBEZPEČENSTVO!
		Nebezpečenstvo poranenia horúcou vodou!
	Vzduch v telese čerpadla	Natiahnuť výtlačné potrubie
		NEBEZPEČENSTVO!
		Nebezpečenstvo poranenia horúcou vodou!
		Naplniť čerpadlo
	Výška nasávania príliš vysoká Znížit'	výšku nasávania
	Čerpadlo nasáva vzduch	Skontrolujte tesnosť všetkých prípoj-kových spojení a krytu filtra
	Čerpadlo sa nenaplnilo	Naplňte čerpadlo
Príliš nízke dopravo-vané množstvo	Zábrana v nasávaní	Vyčistiť nasávanie
	Výška nasávania príliš vysoká Znížit'	výšku nasávania
	Priemer potrubia príliš malý	Použit' väčšie výtlačné potrubie
	Výtlačná výška príliš vysoká	Znížit' výtlačnú výšku
Pri zapnutí čerpadlo nie je výkonné	Nedostatočný tlak v nádrži	Skontrolujte tlak v nádrži na ventile (5) a pokial' je to nevyhnutné opravte ho. Nastavte reguláciu na tlak približne 1,5 baru.
Čerpadlo sa nevypne samo	Nedostatok vody na sacej strane, Čerpadlo nasáva vzduch	Čerpadlo vypnút', popr. nechat' vychladnút'

V prípade neopraviteľných závad Vás žiadame, aby ste sa obrátili na najbližšiu Servisnu službu klientov AL-KO

Bevezetés

Hladina zvukového výkonu

■ Pokusu o opravu prístroje

Ze záruky je vyňato:

Vyhlásenie o zhode - ES

Týmto vyhlasujeme, že tento výrobok v prevedení, ktoré sme uvedli do prevádzky, zodpovedá požiadavkám harmonizovaných smerníc EÚ, bezpečnostných noriem EÚ a noriem platných pre tento výrobok.

Výrobok

Domáca vodáréň

Výrobné číslo

G3043045

Typ

HW F 1000

HW F 1300 INOX

HW F 1400 INOX

Výrobca

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Smernice EÚ

2006/95/EG

2004/108/EG

2000/14/EG (13)

Splnomocnenec

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonizované normy

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Hlučnost'

nameraná / zaručená

HW F 1000 78/81 dB(A)

HW F 1300 INOX 82/83 dB(A)

HW F 1400 INOX 72/73 dB(A)

Vyhodnotenie zhody

2000 /14/EG

príloha V

Kötz, 2010-08-30

Prípadnú materiálovú alebo výrobnú chybu počas zákonnej záručnej lehoty odstránime podľa nášho rozhodnutia pomocou opravy alebo náhradnej dodávky. Premlčacia doba je určená podľa práva krajiny, kde bolo zariadenie nakúpené.

Náš príslub záruky platí len v prípade, že: Záruka stráca platnosť v prípade, že:

■ Zariadenie bolo správne obsluhované
■ Dodržiaval sa návod na obsluhu
■ Používali sa len originálne náhradné diely

■ Na zariadení boli vykonané pokusy o opravu
■ Na zariadení boli vykonané technické zmeny
■ Zariadenie sa nepoužívalo podľa účelu, na ktorý bolo určené (napr. priemyselné alebo komunálne použitie)

Zo záruky sú vylúčené:

■ Poškodenia laku, ku ktorým došlo normálnym opotrebovaním
■ Opotrebovávané diely, ktoré sú na karte náhradných dielov označené rámčekom XXX XXX (X)
■ Spal'ovacie motory – Pre tieto platia samostatné záručné podmienky príslušného výrobcu motora

V prípade záruky sa obrátte, prosím, s týmto vyhlásením o záruke a dokladom o nákupe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmto príslubom záruky zostávajú zákonné nároky kupujúceho voči predávajúce-mu na odstránenie nedostatkov nedotknuté.
