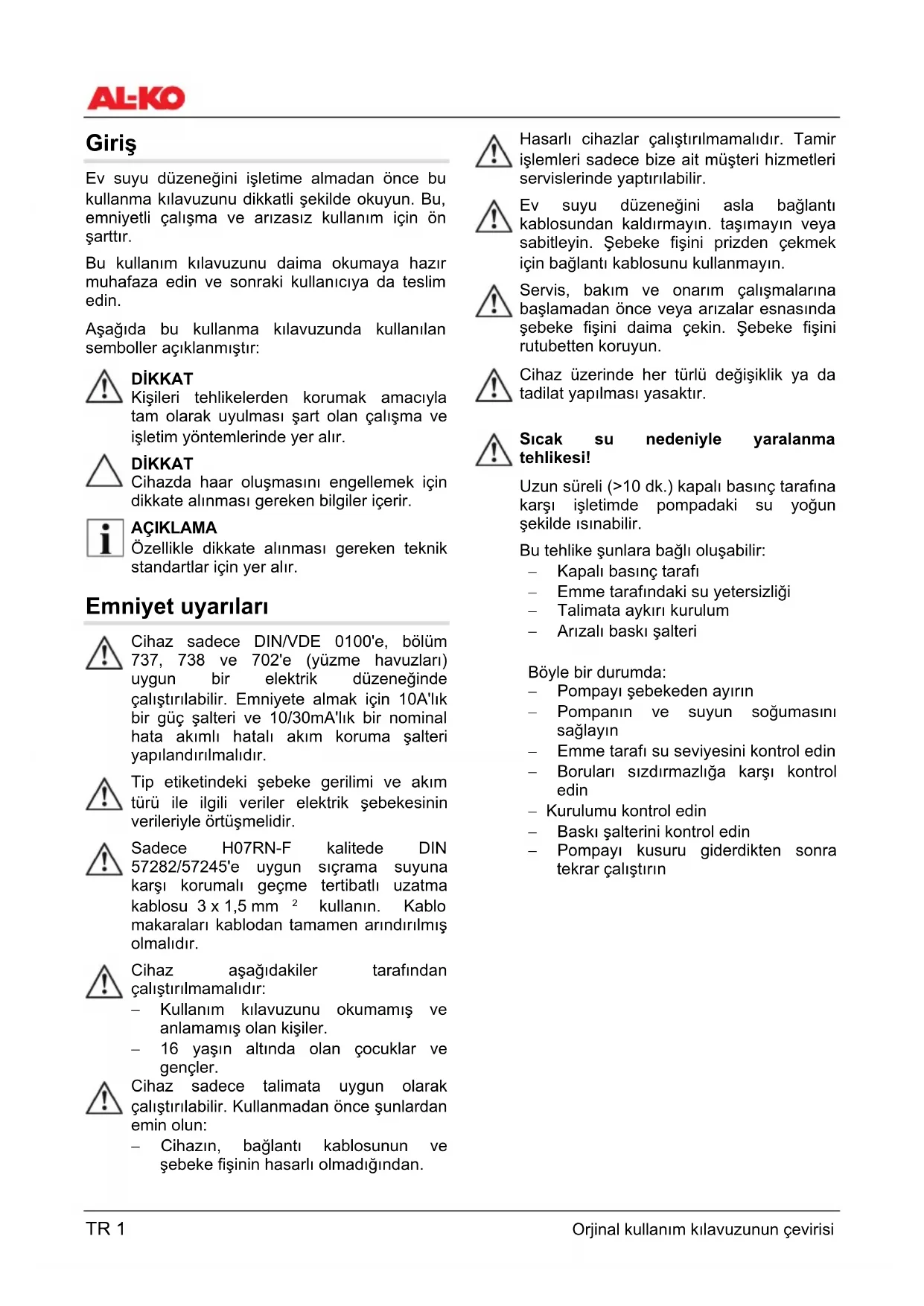

KULLANIM KILAVUZU HWF 1300 AL-KO

Ev suyu düzeneğini işletme almadan önce bu kullanma kılavuzunu dikkatli şekilde okuyun. Bu, emniyetli çalışma ve arızasız kullanım için ön şarttır.

Bu kullanım kılavuzunu daima okumaya hazır muhafaza edin ve sonraki kullanıcıya da teslim edin.

Aşağıda bu kullanma kılavuzunda kullanılan semboller açıklanmıştır:

DİKKAT

Kişileri tehlikelerden korumak amacıyla tam olarak uyulması şart olan çalışma ve işletim yöntemlerinde yer alır.

DİKKAT

Cihazda haar oluşmasını engellemek için dikkate alınması gereken bilgiler içerir.

AÇIKLAMA

Özellikle dikkate alınması gereken teknik standartlar için yer alır.

Emniyet uyarıları

Cihaz sadece DIN/VDE 0100'e, bölüm 737, 738 ve 702'e (yüzme havuzları) uygun bir elektrik düzeneğinde çalıştırılabilir. Emniyete almak için 10A'lık bir güç şalteri ve 10/30mA'lık bir nominal hata akımlı hatalı akım koruma şalteri yapılandırılmalıdır.

Tip etiketindeki şebeke gerilimi ve akım türü ile ilgili veriler elektrik şebekesinin verileriyle örtüşmelidir.

Sadece H07RN-F kalitede DIN 57282/57245'e uygun sıçrama suyuna karşı korumalı geçme tertibatlı uzatma kablosu 3 x 1,5 mm ^2 kullanın. Kablo makaraları kablodan tamamen arındırılmış olmalıdır.

Cihaz aşağıdakiler tarafından çalıştırılmamalıdır:

• Kullanım kılavuzunu okumamış ve anlamamış olan kişiler.
• 16 yaşın altında olan çocuklar ve gençler.

Cihaz sadece talimata uygun olarak çalıştırılabilir. Kullanmadan önce şunlardan emin olun:

- Cihazın, bağlantı kablosunun ve şebeke fişinin hasarlı olmadığından.

Hasarlı cihazlar çalıştırılmamalıdır. Tamir işlemleri sadece bize ait müşteri hizmetleri servislerinde yaptırılabilir.

Ev suyu düzeneğini asla bağlantı kablosundan kaldırmayın. taşımayın veya sabitleyin. Şebeke fişini prizden çekmek için bağlantı kablosunu kullanmayın.

Servis, bakım ve onarım çalışmalarına başlamadan önce veya arızalar esnasında şebeke fişini daima çekin. Şebeke fişini rutubetten koruyun.

Cihaz üzerinde her türlü değişiklik ya da tadilat yapılması yasaktır.

Sıcak su nedeniyle yaralanma tehlikesi!

Uzun süreli (>10 dk.) kapalı basınç tarafına karşı işletimde pompadaki su yoğun şekilde ısınabilir.

Bu tehlike şunlara bağlı oluşabilir:

• Kapalı basınç tarafı
  – Emme tarafındani su yetersizliği
  – Talimata aykırı kurulum
  – Arızalı baskı şalteri

Böyle bir durumda:

• Pompayı şebekeden ayırın
• Pompanın ve suyun soğumasını sağlayın
  – Emme tarafı su seviyesini kontrol edin
• Boruları sızdırmazlığa karşı kontrol edin
• Kurulumu kontrol edin
  – Baskı şalterini kontrol edin
• Pompayı kusuru giderdikten sonra tekrar çalıştırın

Kullanım amacı

Talimatlara uygun kullanım

Ev suyu düzeneği evde ve baheçedeki özel kullanım için tasarlanmıştır. Ev suyu düzeneği sadece belirli sınırlar dahilinde teknik verilere uygun olarak çalıştırılabilir. Cihaz sadece aşağıdaki kullanımlar için tasarlanmıştır:

• Bahçe ve arazi sulama
• Eve su tedariki
• Evsel su tedariki için basınç yükseltme. Su tedariki ile ilgili yereli talimatları dikkate alın. Sağlık memurunuza danışın

Cihaz sadece aşağıdaki sıvıların sevki için tasarlanmıştır:

• Saf su
  – Yağmur suyu

Amaca uygun olmayan kullanım

Cihaz sürekli çalıştırılmak suretiyle kullanılmamalıdır. Aşağıdakilerin taşınması için uygun değildir:

• Tuzlu su
• G idda maddeleri
• Tektsil veya kağıt içerikli kirli su
• Agresif ortamlar, kimyasallar
• Aşındırıcı, yanıcı, patlayıcı veya gaz yapan sıvılar
• 35 °C'den daha sıcak olan sıvılar
• Kumlu su ve pürüzlü maddeler

Cihaz açıklama

Ev suyu düzeneği/Aksesuar (resim A ve B)

1 Pompa gövdesi
2 Dolum civatası
3 Pompa çıkışı/Basınç borusu bağlantısı
4 Motor gövdesi
5 Supap
6 Rezerv kabı
7 Manometre
8 Bağlantı kablosu
9 Boşaltma tapası (pompa odası)
10 Basınç şalteri
11 Dengeleme borusu
12 Boşaltma tapası (filtre odası)
13 Pompa girişi/Emme borusu bağlantısı
14 Filtre şeffaf kapağı
15 Köşe nipeli
16 Yassi conta
17 Bağlantı nipeli
18 Yuvarlak conta
19 Basınç borusu (aksesuar)
20 AL-KO emiş armatürü (aksesuar)

21 Filtre için conta
22 Filtre
23 Geri tepme valfi
24 Conta
25 Yuvarlak conta (Şeffaf kapak- Filtre odası)
26 Yassi conta

Teslimat kapsamı

Ev suyu düzeneği baskı şalteri, manometre ve shuko soketli şebeke kablosu ile tasarlanmıştır. Teslimat kapsamına bir filtre anahtarı da dahildir (bkz. resim C).

Aksesuar teslimat kapsamında değildir.

Fonksiyon

Ev suyu düzeneği otomatik çalışır. Pompa basınca bağlı olarak devreye girer ve devreden çıkar (bkz. teknik veriler).

Pompa, suyu pompa girişi (13) üzerinden emer ve suyu rezerv kabına (6) sevk eder. Kapama basıncına ulaşıldığında (rezerv kabı dolu) pompa otomatik olarak devreden çıkar.

Yakl. 2,0 bar'a basınç düştüğünde (su alınır) pompa otomatik olarak devreye girer ve rezerv kabını veya suyu alış yerine sevk eder. Böyle bir durumda rezerv kabı ancak su alımının bitmesinden sonra doldurulur.

Termo koruması

Cihaz, pompayı aşırı ısınma halinde devreden çıkaran bir termo şalterle tasarlanmıştır. Yakıl 15–20 dakikalık bir soğutma aşamasından sonra pompa kendiliğinden tekrar etkinleşir.

Cihaz kurulumu, işletme alınması

İşletime almadan önce rezerv kabındaki manometre ön basıncı supaptan (5) kontrol edilmelidir.

Basınç yakl. 1,5 bar olmalıdır, ihtiyaç halinde basıncı düzeltin (bkz. "Diyafram ön basıncının kontrol edilmesi").

• Cihazı düz bir yere koyun, sel basmasına karşı emniyetli, sağlam ve yatay bir yer.
• Ev suyu düzeneğinin yağmurdan ve direkt güneş ışınından korunduğundan emin olun.

Emme ve basınç hortum bağlantılarının monte edilmesi esnasında, cihazın mekanik basınçlara veya çekişlere maruz kalmamasına dikkat edin. Pompa girişine (13) ve pompa çıkışına (3) esnek borular monte etmenizi öneriyoruz. Konuyla ilgili sorulanızı yetkili satıcınıza sorun.

Günlük kullanımda (otomatik mod), cihaz arızalarında baskın nedeniyle hasarlar oluşmaması için gerekli önlemleri alın. Bu olay örneğin bir alarm sisteminin veya bir rezerv pompasının kurulumuyla sağlanmalıdır.

Emme borusunun monte edilmesi

Emme borusunun uzunluğunu, pompa çalışarak kurumayacak şekilde seçin. Emme hortumu daima su yüzeyinin 30 cm altında olmalıdır.

- Emme borusunu monte edin. Dişli zarar görmeksizin bağlantının sızdırmaz olmasına dikkat edin.

4 m'nin üzerindeki bir emme yüksekliğinde 1" 'den daha büyük bir çapa sahip emme hortumu monte edilmiş olmalıdır. Emme hortumlu, emme sepetli ve taban valfı (geri akış durdurmalı) bir AL-KO emiş armatürü (14) kullanmanızı tavsiye ederiz.

Konuyla ilgili sorulanızı yetkili satıcınıza sorun.

• Emme borusunu daima dikey döşeyin.

Pompa yüksekliği üzerinden yapılan döşeme esnasında boruda hava kabarcıkları oluşuyor.

Basınç borusunun monte edilmesi

• Bağlantı nipelini (17) halka (18) ile birlikte pompa çıkışına (3) vidalayın.
• Köşe nipelini (15) yassı conta (16) ile birlikte bağlantı nipeline (17) vidalayın ve köşe nipleini istediğiniz yöne döndürün.
• Basınç borusunu monte edin. Dişli zarar görmeksizin bağlantının sızdırmaz olmasına dikkat edin.

Pompanın doldurulması

Pompa, hemen emiş yapabilmesi için her cihaz kurulumundan/işletime almadan önce taşana kadar suyla doldurulmalıdır. Kuru çalışma pompaya zarar verir.

• Dolum civatasını (2) açın.
- Doldurma deligi üzerinden pompa gövdesi (1) dolana kadar su doldurun.
• Dolum civatasını (2) vidalayın.

Pompanın ilk işletme alınması

• Basınç borusunda bulunan bir kapağı açın (supap, enjektörler, su vanası).
• Bağlantı kablosunun şebeke fişini prize takın. Pompa beslemeye başlar.
• Basınç borusundaki kapağı su borudan hava girmeksizin aktıktan sonra kapatın. Pompa basınç oluşmasından ve rezerv kabının dolmasından sonra otomatik olarak devreden çıkar. Ev suyu düzeneği çalışmaya hazırldır.

Pompanın devreden çıkarılması

- Şebeke fişini prizden çekin.

Onarım ve bakım

Her bakım çalışmasından önce cihaz, şebekeden ayrılmalıdır ve tekrar devreye girmemesi için emniyete alınmalıdır.

Temizlik çalışmaları

Klorlu yüzme havuzu sularının veya geride tortu birakan sıvıların sevk edilmesinden sonra pompa saf suyla iyice yıkanmalıdır.

Filtrenin temizlenmesi

• Boşaltma deliğinin boşaltma tapasını (12) sökün, filtre odasını boşaltın ve boşaltma deliğini tekrar kapatın.
• Filtre kapağını (14) filtre anahtarının yardımıyla sökün.
• Filtreyi (22) pompa kafasından sökün ve akan suyun altından temizleyin.
• Filtreyi takmadan önce filtredeki her iki contanın (21) ve contanın (16) hasarlı olup olmadığını kontrol edin, ihtiyaç halinde yenileyin.

Conta (25) pompa kafasındaki conta yuvasına doğru şekilde yerleştirilmiş olmalıdır (bkz. resim C'deki detay). İhtiyaç halinde contayı asitsiz gresle hafifçe yağlayın.

- Filtreyi takın, filtre kapağını vidalayın ve filtre anahtarını elle sıkın.

Geri tepme valfının sökülmesi ve takılması, temizlenmesi

• Filtrenin sökülmesi (bkz. bölüm "Filtrenin temizlenmesi").
• Geri tepme valfını (23) çözün ve akan su altında yıkayın.
• Contayı (24) ihtiyaç halinde yenileyin.
  • Geri tepme valfını takın.
  • Filtreyi ve filtre kapağını takın.

Don önelyici

Donma tehlikesinde ev suyu düzeneği tamamen boşaltılmalıdır (Borular, pompa ve rezerv kabı).

• Emme ve basınç borusunu boşaltın.
• Boşaltma tapalarını (9) ve (12) çözüp çıkarın ve suyu pompadan tahliye edin. Aynı zamanda rezerv kabında bulunan su hava körüğünden dışarı bastırılır.
• Boşaltma tapasını tekrar sıkın ve ev suyu düzeneğini depolayın.

Basınç şalterinin ayarlanması

Ev suyu düzeneğinin devreye girme ve devreden çıkma basıncı baskı şalterinden fabrika çıkışı olarak ayarlanmıştır (bkz. teknik bilgiler). Bu değerler ihtiyaç halinde baskı şalterinden (10) değiştirilebilir.

Basınç şalterindeki ve ev suyu düzeneğinin elektrik bölümündeki ayarlar yetkili müşteri hizmetleri tarafından yürütülür.

Diyafram ön basıncının kontrol edilmesi

Diyafram ön basıncını düzenli olarak kontrol edin.

• Sebeke fişini çekin.
• Basınç borusundaki kapağı açın ve pompa tamamen boşalana kadar su basıncını tahliye edin.
• Diyafram ön basıncını supaptan (5) kontrol edin. Diyafram ön basıncı yakl. 1,5 bar olmalıdır, ihtiyaç halinde düzeltin.
  • Cihazı açıklandığı gibi çalıştırın.

Introdução

Atıkların yokedilmesi

AB 2002/

96 direktifi

Ömrünü tamamlamış cihazlar evsel atıklar ile birlikte atılmamalı!

Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfiye edilmelidir.

Ariza

Arıza gidermeye yönelik tüm çalışmalardan önce çekin.

Arıza	Olası nedeni	Sorun giderme
Motor çalışmıyor	Termo şalter devreden çıktı	Termo şalterin pompayı tekrar devreye alana kadar bekleyin. Taşıma ortamının azami sıcaklığına dikkat edin. Pompayı kontrol edin
	Şebeke gerilimi mevcut değil	Akım beslemesini elektrikçiye kontrol ettirin
Pompa emmiyor	Emme borusu suda değil	Emme borusunu en az 30 cm suya daldırın
	Emiş tarafı tıkalı	Dikkat!
		Sıcak su nedeniyle yaralanma tehlikesi!
		Emiş bölgesini temizleyin
	Basınç borusu kapalı	Dikkat!
		Sıcak su nedeniyle yaralanma tehlikesi!
		Basınç borusu açın
	Emiş yüksekliği fazla	Emiş yüksekliği az
	Pompa hava emiyor	Tüm bağlantı ekleri ve filtre kapağını sızdırmazlığa karşı kontrol edin
	Pompa dolu değil	Pompayı doldurun
Sevk miktarı çok düşük	Emiş tarafı tıkalı	Emiş bölgesini temizleyin
	Emiş yüksekliği fazla	Emiş yüksekliği az
	Hortum çapı küçük	Daha büyük hortum çapı kullanın
	Sevk yüksekliği çok büyük	Sevk yüksekliğini düşürün
Pompa güvenli şekilde çalışmıyor	Rezerv kabındaki yetersiz hava basıncı	Rezerv kabındaki basıncı supaptan (5) kontrol edin, gerekirse düzeltin. Basınç ayarı yakl. 1,5 bar
Pompa kendiliğinden çalışmıyor	Pompa hava emiyor, Emiş tarafı su yetersizliği	Pompayı çıkarın, gerekirse soğumasını sağlayın

Giderilemeyen arızalarda lütfen ilgili yetkili müşteri hizmetlerine yönelin.

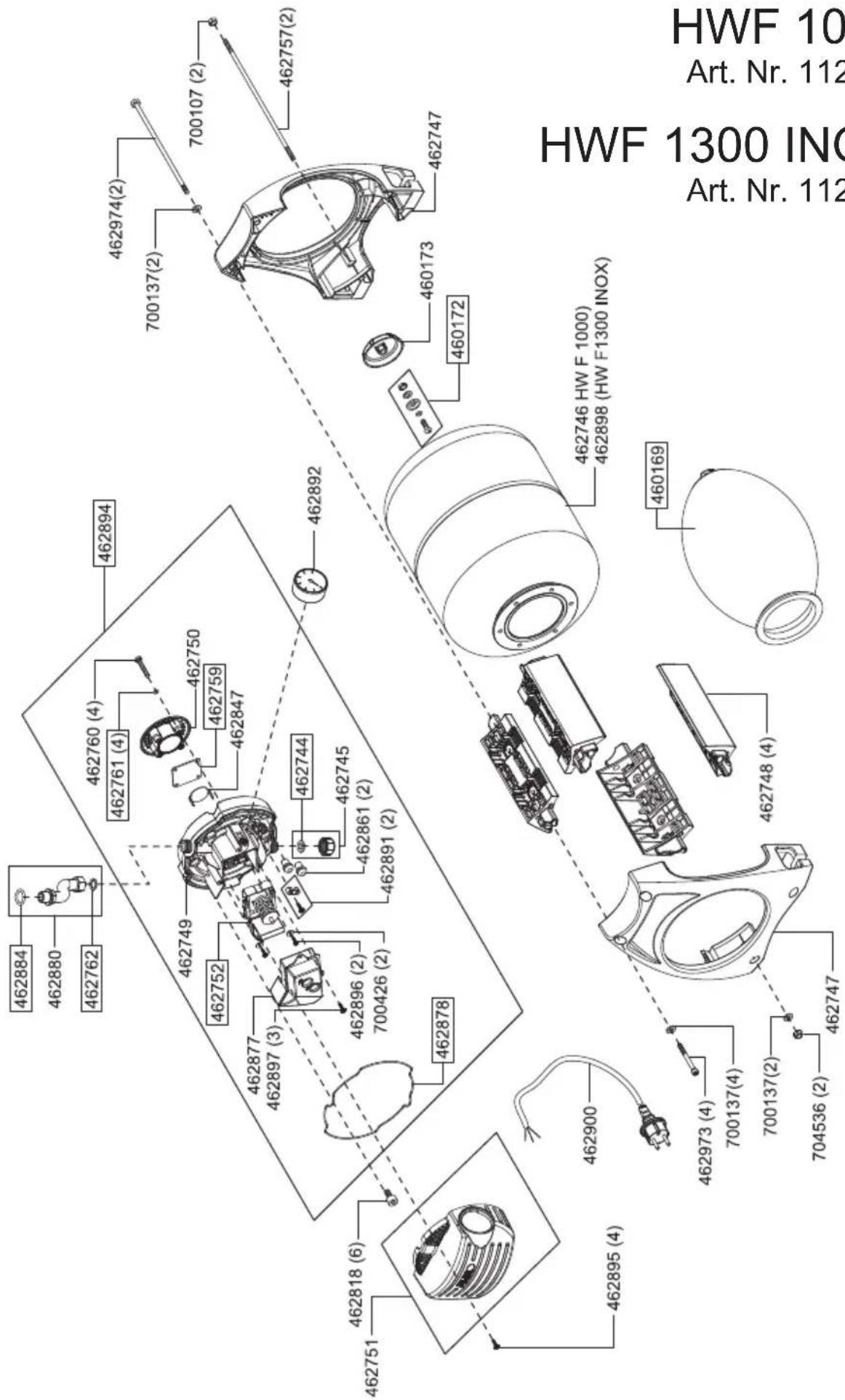

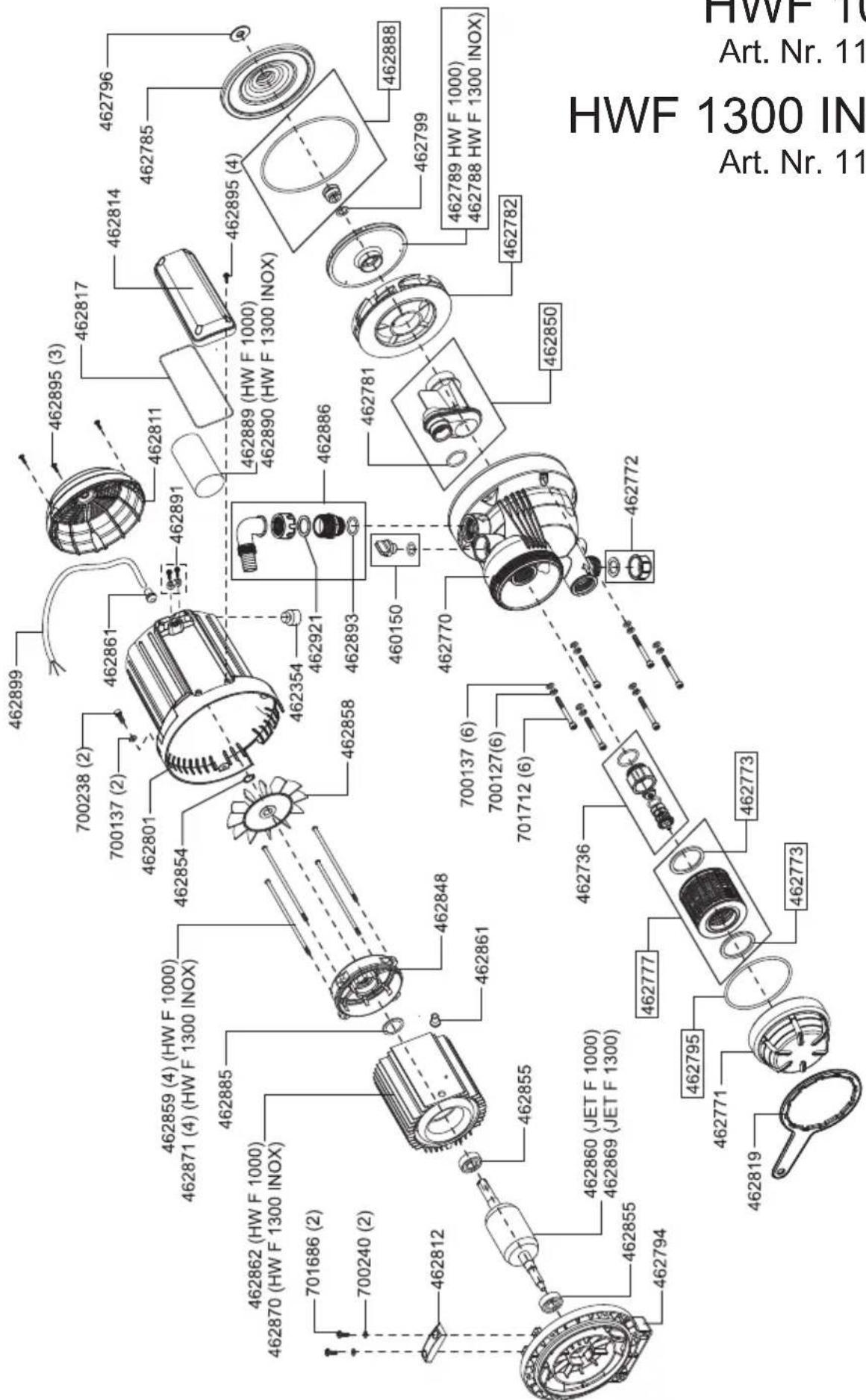

HWF 1000

Art. Nr. 112443

HWF 1300 INOX

Art. Nr. 112444

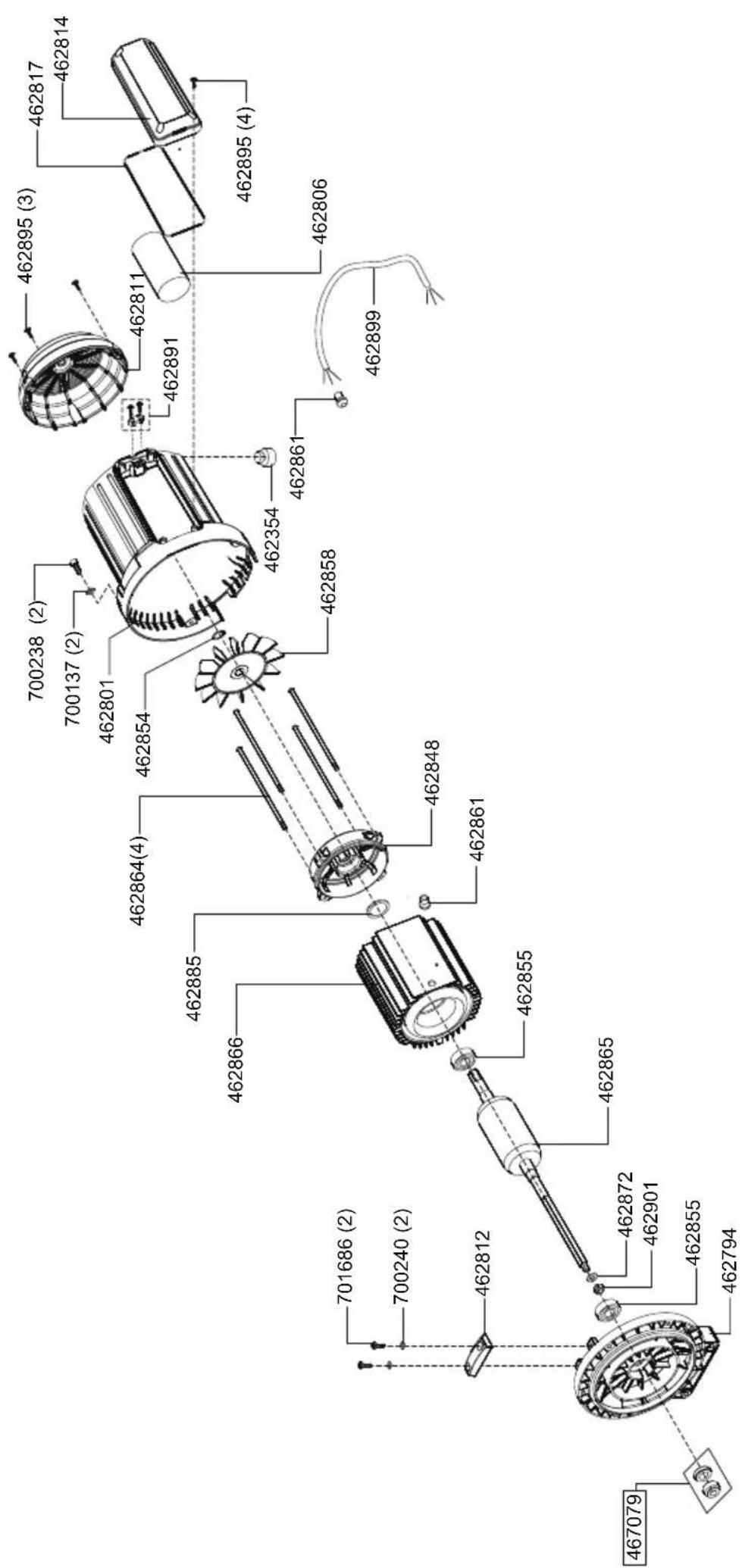

462884 462880 462762 462760 (4) 462761 (4) 462750 462759 462847 462894 462877 462897 (3) 462896 (2) 700426 (2) 462877 462891 (2) 462892 462878 462895 (4) 462818 (6) 462751 462900 462973 (4) 700137(4) 700137(2) 704536 (2) 462749 462752 462877 462897 (3) 462896 (2) 462861 (2) 462891 (2) 462744 462745 462891 462746 HW F 1000) 462898 (HW F1300 INOX) 460173 460172 460169 462747 462757(2) 462894 462895 Art. Nr. 112 Art. Nr. 112 HWF 1300 INC HWF 10

462899 462895 (3) 700238 (2) 700137 (2) 462861 462801 462854 462891 462811 462814 462817 462895 (4) 462889 (HW F 1000) 462890 (HW F 1300 INOX) 462885 462885 462854 462354 462921 462886 462888 462796 462785 462882 462862 (HW F 1000) 462870 (HW F 1300 INOX) 701686 (2) 700240 (2) 462812 462855 462860 (JET F 1000) 462869 (JET F 1300) 462855 462794 700137 (6) 700127(6) 701712 (6) 462770 462736 462777 462773 462772 462781 462789 HW F 1000) 462788 HW F 1300 INOX) 462782 462799 462850 462795 462771 462819 462793 462771 Art. Nr. 11 HWF 1300 IN Art. Nr. 11

HWF 1000

Art. Nr. 112443

HWF 1300 INOX

Art. Nr. 112444

HW F 1400 INOX

Art. Nr. 112 442

AL-KO

700238 (2) 700137 (2) 462801 462864(4) 462854 462885 462866 462885 462855 462861 462848 462866 462885 462861 462891 462895 (3) 462817 462814 462895 (4) 462806 462899 462899 462812 701686 (2) 700240 (2) 462812 462872 462901 462855 462794 467079

E112442 1/3

a b c02/07

12/07

08/08

d11/10

e

f

HW F 1400 INOX

Art. Nr. 112 442

AL-KO

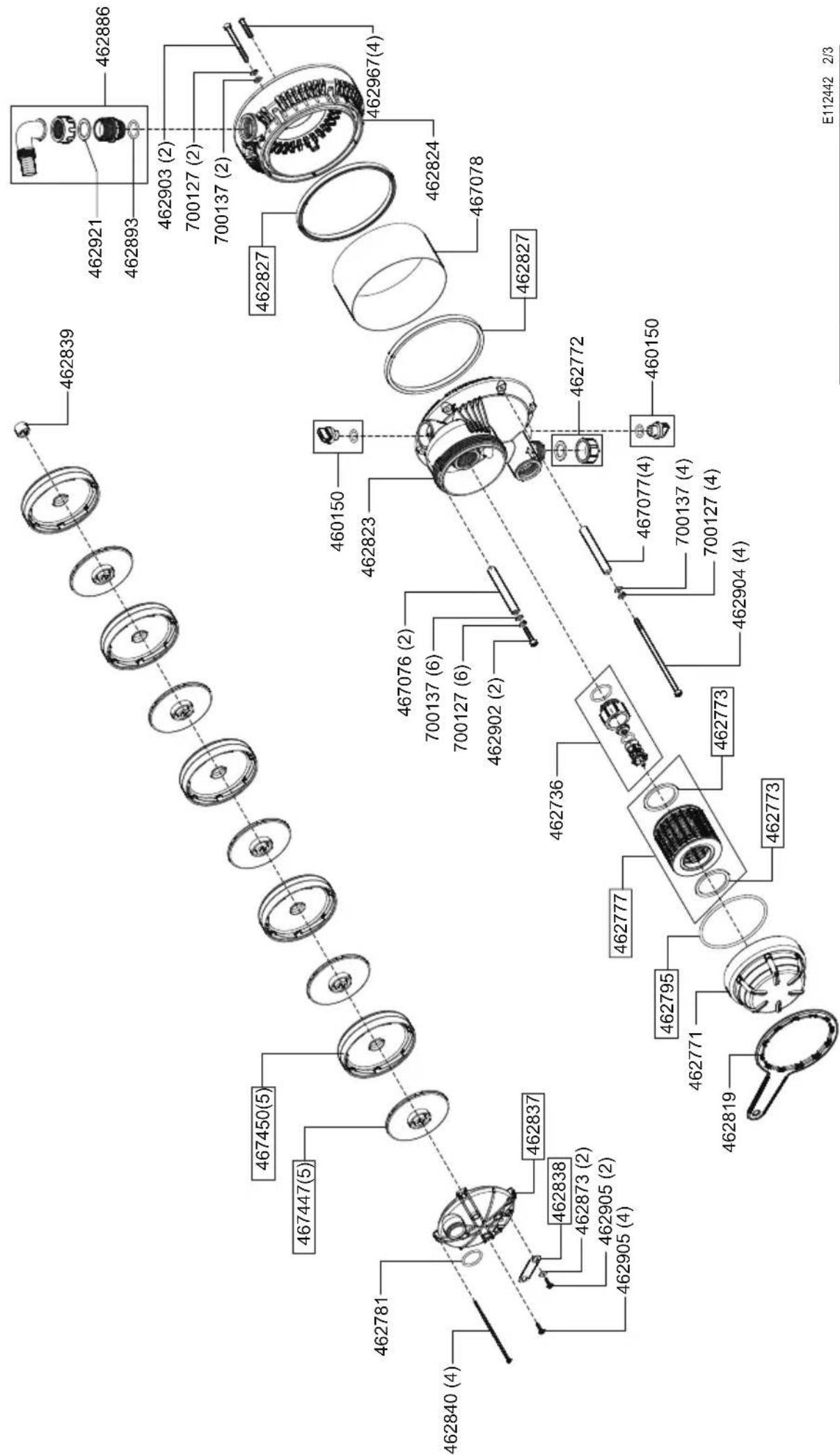

462839 462921 462886 462893 462903 (2) 700127 (2) 700137 (2) 462827 462967(4) 462824 462823 460150 462823 462827 462772 460150 467076 (2) 700137 (6) 700127 (6) 462902 (2) 462736 462777 462795 462771 462819 462838 462837 462840 (4) 462781 462873 (2) 462905 (2) 462905 (4)

a b c12/07

08/08

d11/10

e

f

AL-KO

Art. Nr. 112 442

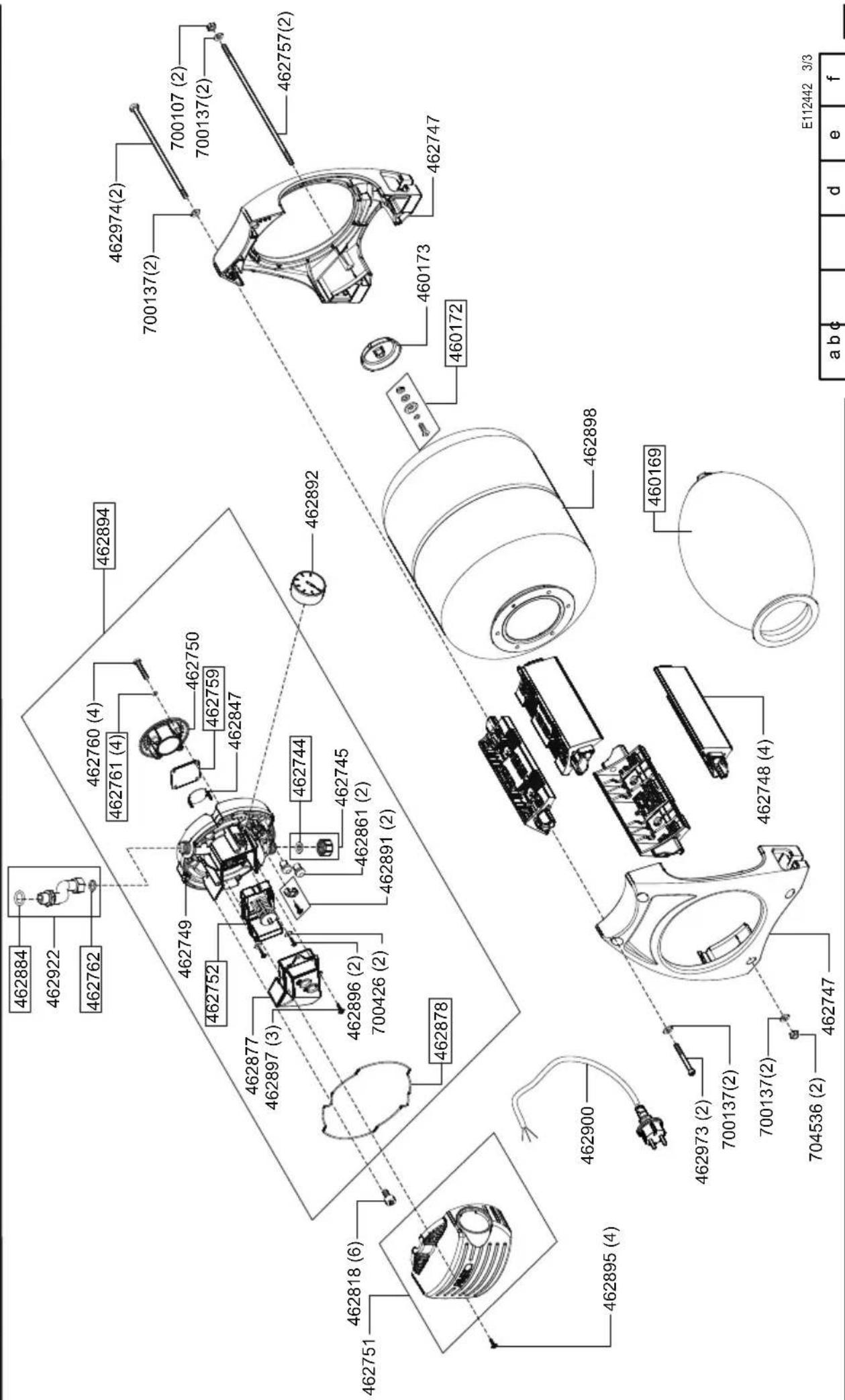

462884 462922 462762 462760 (4) 462761 (4) 462750 462759 462847 462894 462877 462897 (3) 462896 (2) 700426 (2) 4628749 462752 462847 462891 (2) 4628744 462861 (2) 462891 462878 462892 462895 (6) 462751 462818 (6) 462900 462973 (2) 700137(2) 700137(2) 704536 (2) 462747 462898 462898 460169 462748 (4) 460173 460172 462747 462757(2) 700137(2) 700137(2) 700137(2) E112442 3/3 a b c d e f

a b c04/07

08/08

d11/10

e

f

HW F 1400 INOX

EG uygunluk açıklaması

Bu vesileyle tarafımızdan piyasaya sunulan modeldeki bu ürünün AB standartları, AB güvenlik standartları ve ürüneözgü standartlar altındaki karma talepleri karşıladığı bilgilerinize sunmak isteriz.

Ürün

Bahçe pompası

Seri numarası

G3043045

Tip

HW F 1000

HW F 1300 INOX

HW F 1400 INOX

Ses gücü seviyesi

ölçülen / garanti edilen

HW F 1000 78/81 dB(A)

HW F 1300 INOX 82/83 dB(A)

HW F 1400 INOX 72/73 dB(A)

Üretici

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

AB standartları

2006/95/EG

2004/108/EG

2000/14/EG (13)

Uygunluk

değerlendirmesi

2000 /14/EG

ek V

Yetkili

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Karma normal

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Resmi makam

Cihazda herhangi bir malzeme veya üretici hatasında veya arıza durumlarında yasal garanti süresi içinde gerekli değişimler tarafından yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir. Garanti süresi cihazın satın alındığı ilgili ülkenin yasal zorunluluğu ile belirlenmiştir.

Garanti ancak şu durumlarda geçerlidir: Garanti hangi durumlarda geçersizdir:

■ Cihazın amacına uygun olarak kullanılmasında

■ Kullanım kılavuzunun dikkate alınması

■ Orijinal yedek parçaların kullanımında

■ Cihazda onarım denemeleri

■ Cihaz üzerinde teknik değişiklikler

■ Talimatlara uygun olmayan şekilde kullanım (örn. ticari veya belediye amaçlı kullanım)

Şunlar garanti dışıdır:

■ Normal kullanımdan dolayı ortaya çıkmış boya hasarları
■ Yedek parça kartında XXX XXX (X) çerçevesi XXXXX (X) ile işaretlenmiş olan aşınan parçalar

İçten yanmalı motor – Bunlar için ilgili motor üreticisinin ayrı olarak verilen garanti şartları geçerlidir

Garantinin gerekmesi durumunda lütfen bu garanti belgesi ve cihazın faturası ile satıcınıza veya en yakın yetkili müşteri servisine danışın.

Bu garanti onayı ile ürünü satın alanın yasal hasar talepleri saklıdır.
