MANUALE UTENTE HWF 1300 AL-KO

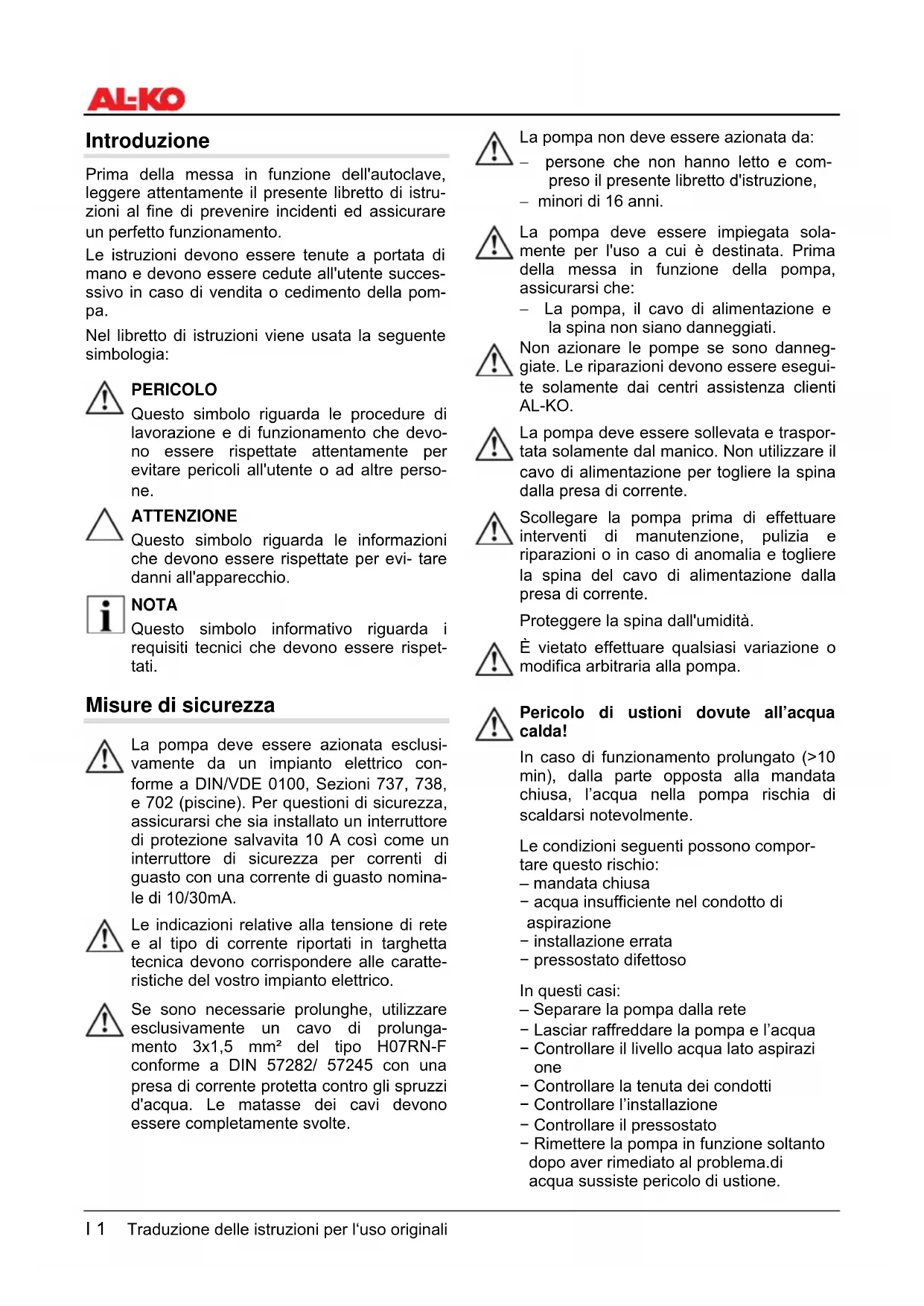

Prima della messa in funzione dell'autoclave, leggere attentamente il presente libretto di istruzioni al fine di prevenire incidenti ed assicurare un perfetto funzionamento.

Le istruzioni devono essere tenute a portata di mano e devono essere cedute all'utente successivo in caso di vendita o cedimento della pompa.

Nel libretto di istruzioni viene usata la seguente simbologia:

PERICOLO

Questo simbolo riguarda le procedure di lavorazione e di funzionamento che devono essere rispettate attentamente per evitare pericoli all'utente o ad altre persone.

ATTENZIONE

Questo simbolo riguarda le informazioni che devono essere rispettate per evi- tare danni all'apparecchio.

NOTA

Questo simbolo informativo riguarda i requisiti tecnici che devono essere rispettati.

Misure di sicurezza

La pompa deve essere azionata esclusivamente da un impianto elettrico conforme a DIN/VDE 0100, Sezioni 737, 738, e 702 (piscine). Per questioni di sicurezza, assicurarsi che sia installato un interruttore di protezione salvavita 10 A così come un interruttore di sicurezza per correnti di guasto con una corrente di guasto nominale di 10/30mA.

Le indicazioni relative alla tensione di rete e al tipo di corrente riportati in targhetta tecnica devono corrispondere alle caratteristiche del vostro impianto elettrico.

Se sono necessarie prolunghe, utilizzare esclusivamente un cavo di prolunga- mento 3x1,5 mm² del tipo H07RN-F conforme a DIN 57282/ 57245 con una presa di corrente protetta contro gli spruzzi d'acqua. Le matasse dei cavi devono essere completamente svolte.

La pompa non deve essere azionata da:

- persone che non hanno letto e compreso il presente libretto d'istruzione, - minori di 16 anni.

La pompa deve essere impiegata solamente per l'uso a cui è destinata. Prima della messa in funzione della pompa, assicurarsi che:

- La pompa, il cavo di alimentazione e la spina non siano danneggiati.

Non azionare le pompe se sono danneggiate. Le riparazioni devono essere eseguite solamente dai centri assistenza clienti AL-KO.

La pompa deve essere sollevata e trasportata solamente dal manico. Non utilizzare il cavo di alimentazione per togliere la spina dalla presa di corrente.

Scollegare la pompa prima di effettuare interventi di manutenzione, pulizia e riparazioni o in caso di anomalia e togliere la spina del cavo di alimentazione dalla presa di corrente.

Proteggere la spina dall'umidità.

È vietato effettuare qualsiasi variazione o modifica arbitraria alla pompa.

Pericolo di ustioni dovute all'acqua calda!

In caso di funzionamento prolungato (>10 min), dalla parte opposta alla mandata chiusa, l'acqua nella pompa rischia di scaldarsi notevolmente.

Le condizioni seguenti possono comportare questo rischio:

• mandata chiusa
• acqua insufficiente nel condotto di aspirazione
• installazione errata
• pressostato difettoso

In questi casi:

– Separare la pompa dalla rete
- Lasciar raffreddare la pompa e l'acqua
- Controllare il livello acqua lato aspirazi one
- Controllare la tenuta dei condotti
- Controllare l'installazione
- Controllare il pressostato
- Rimettere la pompa in funzione soltanto dopo aver rimediato al problema.di acqua sussiste pericolo di ustione.

Utilizzo

Applicazioni previste

La pompa è destinata all'utilizzo privato in casa e in giardino. Deve essere utilizzata solamente nell'ambito dei limiti d'impiego conformemente alle caratteristiche tecniche. La pompa è idonea esclusivamente per le seguenti applicazioni:

• irrigazione di giardini e terreni;
• approvvigionamento idrico domestico;
• aumento della pressione nell'approvvigionamento idrico domestico. Osservare le misure locali previste per l'approvvigionamento. Consultare l'idraulico.

La pompa è idonea esclusivamente per il pompaggio dei seguenti liquidi:

• acqua chiara;
• acqua piovana.

Applicazioni vietate

La pompa non deve essere impiegata in servizio continuo. La pompa non è idonea per il pompaggio di:

• acqua salata;
• alimenti liquidi;
• liquame contenente materiali tessili o frammenti di carta;
• sostanze corrosive, chimiche;
  – liquidi acidi, infiammabili, esplosivi o volatili;
  – liquidi con temperatura superiore a 35°C;
• acqua sabbiosa o liquidi abrasivi.

Descrizione della pompa

Autoclave/accessori (figure A e B)

1 Corpo pompa
2 Tappo di riempimento
3 Bocca di mandata/connessione tubo di mandata
4 Carena motore
5 Valvola
6 Serbatoio
7 Manometro
8 Cavo di alimentazione
9 Tappo di scarico (pompa)
10 Pressostato
11 Tubo flessibile
12 Tappo di scarico (filtro)
13 Bocca d'aspirazione/connessione tubo d'aspirazione
14 Filtro con coperchio trasparente
15 Nipplo angolare
16 Guarnizione piatta
17 Nipplo di collegamento
18 O-ring

19 Tubo di mandata (accessori)
20 Kit d'aspirazione AL-KO (accessori)
21 Guarnizione del filtro
22 Filtro
23 Valvola antiritorno
24 Guarnizione
25 Guarnizione (coperchio trasparente del filtro)
26 Guarnizione piatta

Kit di fornitura

L'autoclave è dotata di pressostato, manometro, cavo di alimentazione con presa Schuko.

Del kit di fornitura fa parte anche una chiave per filtri (vedere figura C).

Gli accessori non sono compresi nella consegna

Funzioni

L'autoclave funziona automaticamente. La pompa si avvia e si arresta in base alla pressione (vedere caratteristiche tecniche).

La pompa aspira l'acqua tramite il tubo d'aspirazione (1) e la eroga nel serbatoio (6). Quando viene raggiunta la pressione di arresto (il serbatoio è pieno) la pompa si arresta automati- camente.

Quando la pressione diminuisce e raggiunge circa i 2,0 bar (l'acqua viene tolta) la pompa si avvia automaticamente e riempie il serbatoio oppure eroga acqua al punto di presa. In questo caso il serbatoio viene riempito solo dopo aver prelevato l'acqua.

Protezione termica

La pompa è dotata di un interruttore termico che disinnesta la pompa in caso di surriscaldamento. Dopo una fase di raffreddamento di circa 15-20 minuti, la pompa si riavvia automaticamente.

Installazione e messa in funzione della pompa

Prima della messa in funzione della pompa è necessario controllare la pressione all'entrata della membrana nel serbatoio sulla valvola (5). La pressione deve essere di circa 1,5 bar e può essere variata in base all'uso (vedere "Controllo della pressione all'entrata della membrana").

• Posizionare la pompa su di una superficie piana, sicura, stabile e perfettamente orizzontale.
• Assicurarsi che la pompa sia protetta da pioggia e getti d'acqua diretti.

Nel montaggio dei tubi di aspirazione e di mandata fare attenzione che non venga esercitata alcuna pressione o trazione meccanica all'apparecchio. Consigliamo il montaggio di tubi flessibili alla bocca di aspirazione (13) e alla bocca di mandata (3). Rivolgersi al rivenditore specializzato.

Nell'utilizzo giornaliero (funzionamento automatico) è necessario osservare misure adeguate per fare in modo che in caso di guasti alla pompa non si verifichino danni conseguenti dovuti all'inondazione di ambienti. Questo può essere evitato, ad esempio, mediante l'installazione di un impianto d'allarme o di una pompa di riserva.

Montaggio del tubo d'aspirazione

Stabilire la lunghezza del tubo d'aspirazione in modo che la pompa non giri a secco. Il tubo d'aspirazione si deve sem- pre trovare almeno 30 cm al di sotto della superficie dell'acqua.

- Montare il tubo d'aspirazione. Assicurarsi di stringere bene senza danneggiare la filettatura.

In caso di un'altezza di aspirazione di oltre 4 metri, deve essere montato un tubo d'aspirazione con un diametro di oltre 1". Si consiglia l'utilizzo di un kit d'aspirazione AL-KO (14) composto da tubo d'aspirazione, filtro e valvola di fondo (valvola di non ritorno). Il kit d'aspirazione è disponibile presso il rivenditore special-izzato locale.

- Collocare il tubo d'aspirazione al di sotto della pompa.

Nel caso in cui venisse collocato al di sopra della pompa si formerebbero bolle d'aria e la pompa aspirerebbe aria.

Montaggio del tubo di mandata

• Avvitare il nipplo di collegamento (17) con l'O-ring (18) nella bocca di mandata (3).
• Avvitare il nipplo angolare (15) con la guarnizione piatta (16) al nipplo di collegamento (17) e girare il nipplo angolare nella direzione desiderata.

- Montare il tubo di mandata. Assicurarsi di stringere bene senza danneggiare la filettatura.

Riempimento della pompa

La pompa deve essere riempita d'acqua fino al troppopieno prima di ogni avvio per permettere un'aspirazione immediata. Il funzionamento a secco danneggia seriamente la pompa.

• Aprire il tappo di riempimento (2).
• Versare acqua nell'apertura fino al riempimento del corpo pompa (1).
• Riavvitare il tappo di riempimento (2).

Primo avviamento della pompa

• Aprire uno dei dispositivi di chiusura di cui è dotata la linea di mandata (valvola, ugello di spruzzo e rubinetto).
• Inserire la spina di alimentazione nella presa di corrente. La pompa inizia a funzionare.
• Chiudere i dispositivi di chiusura nella linea di mandata dopo che l'acqua è defluita senza inclusioni di aria dalla conduttura. La pompa si arresta automaticamente dopo l'aumento della pressione e il riempimento del serbatoio. L'autoclave è pronta per essere avviata.

Arresto della pompa

- Togliere la spina dalla presa di corrente.

Manutenzione e pulizia

Prima di effettuare qualsiasi intervento di manutenzione e pulizia, la pompa deve essere scollegata dalla rete di alimentazione. Togliere la spina del cavo di alimentazione dalla presa di corrente.

Pulizia della pompa

Lavare la pompa con acqua pulita dopo il pompaggio di acqua contenente cloro oppure di acqua che lascia residui.

Pulizia del filtro

• Svitare la vite di sblocco (12) dell'apertura di svuotamento, svuotare l'area destinata al filtraggio e riavvitare l'apertura di svuotamento.

• Svitare il coperchio del filtro (14) con l'aiuto della chiave per filtri.

• Estrarre il filtro (22) dalla testata e lavarlo sotto l'acqua corrente.

• Prima di montare il filtro, verificare l'integrità di entrambe le guarnizioni del filtro (21) e della guarnizione (16). Sostituirle qualora sia necessario.

La guarnizione (25) va inserita nella presa della guarnizione sulla testata (vedere particolare nella figura C). Qualora sia necessario, lubrificare la guarnizione con grasso privo di acidi.

Inserire il filtro, avvitare il coperchio del filtro e stringere robustamente con la chiave per filtri.

Montare, smontare e pulire la valvola antiritorno

• Smontare il filtro (vedere sezione "Pulizia del filtro").
• Svitare la valvola antiritorno (231) e pulirla sotto l'acqua corrente.
• Sostituire la guarnizione (24) qualora necessario.
  • Montare la valvola antiritorno.
• Montare filtro e coperchio del filtro.

Protezione antigelo

In caso di gelo l'autoclave deve essere svuotata completamente (tubi, pompa e serbatoio).

• Svuotare i tubi di aspirazione e di mandata.
• Svitare i tappi di scarico (9) e (12) e far uscire l'acqua dalla pompa. Contemporaneamente l'acqua che si trova nel serbatoio viene spinta fuori dal passaggio dell'aria.
• Riavvitare nuovamente i tappi di scarico e tenere l'autoclave lontana dal gelo.

Regolazione del pressostato

La pressione di avvio e di arresto dell'autoclave viene regolata dal pressostato (vedere "Caratteristiche Tecniche"). Questi valori possono essere modificati all'occorrenza al pressostato (10).

Le regolazioni del pressostato e della parte elettrica dell'impianto per il trattamento dell'acqua devono essere effettuate solo dal servizio clienti preposto.

Controllo della pressione all'entrata della membrana

• Togliere la spina di corrente.
• Aprire un dispositivo di chiusura nella linea di mandata e far scorrere l'acqua finché la pompa non è completamente vuota.
• Controllare la pressione all'entrata della membrana alla valvola (5). La pressione di entrata della membrana deve essere di circa 1,5 bar. Se necessario correggerla.
• Riavviare l'apparecchio come sopra descritto.

Disposizione

RL 2002/96 EG

Non smaltire gli apparecchi usati con i rifiuti domestici!

L'imballo, la macchina e gli accessori sono prodotti con un materiale che può essere riciclato e di conseguenza vanno smaltiti in modo appropriato.

Inconvenienti

Prima di qualsiasi operazione, per rimuovere eventuali inconvenienti, togliere la spina dalla presa di corrente.

Problema	Causa	Rimedio
Il motore non gira	L'interruttore termico si è disinserito		Attendere che l'interruttore termico riavvii la pompa. Fare attenzione alla temperatura massima del liquido. Far controllare la pompa.
Mancanza di tensione di rete	Far	controllare	l'alimentazione di corrente da un elettricista specializza-to.
La pompa non aspira	Il tubo d'aspirazione non è acqua		Immergere il tubo d'aspirazione minimo 30 cm in acqua.
	Ostruzione		sull'aspirazione PERICOLO!
			Pericolo di ustioni dovute all'acqua calda!
			Eliminare lo sporco sull'aspirazione
Linea di mandata chiusa	PERICOLO!
			Pericolo di ustioni dovute all'acqua calda!
			Aprire la linea di mandata
Altezza d'aspirazione troppo elevata		Diminuire l'altezza d'aspiratione
La pompa aspira aria	Verificare l'ermeticità di tutti gli allacci
			e del coperchio del filtro
La pompa non si è riempita	Riempire la pompa
Portata troppo piccola	Ostruzione sull'aspirazione		Pulire l'aspiratione
	Altezza d'aspirazione troppo alta		Diminuire l'altezza d'aspiratione
	Diametro del tubo troppo piccolo		Utilizzare un tubo di mandata più grosso
Prevalenza troppo alta		Diminuire la prevalenza
La pompa non si avvia efficacemente	Pressione dell'aria insufficiente nel serbatoio		Controllare la pressione nel serbatoio sulla valvola (5) e se necessario correggere. Regolare la pressione a circa 1,5 bar.
La pompa non si spegne automaticamente	Acqua insufficiente lato aspirazione, La pompa aspira aria		Sconnettere la pompa, se necessario lasciare che si raffreddi

In caso di inconvenienti non eliminabili si prega di rivolgersi al Servizio Assistenza Clienti AL-KO più vicino.

Introducción

Dichiarazione di conformità CE

Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UEO armonizzate, degli standard di sicurezza UEO e gli standard specifici del prodotto.

Prodotto	Costruttore	Delegato
Autoclave	AL-KO Geräte GmbH	Anton Eberle
	Ichenhauser Str. 14	Ichenhauser Str. 14
Numero di serie	89359 KOETZ	89359 KOETZ
G3043045	DEUTSCHLAND	DEUTSCHLAND
Tipo	Direttive UE	Norme armonizzate
HW F 1000	2006/95/EG	EN 60335-1; VDE 0700-1:2007-02
HW F 1300 INOX	2004/108/EG	EN 60335-2-41; VDE 0700-41:2004-12
HW F 1400 INOX	2000/14/EG (13)	EN 60335-2-41/A2; VDE 0700-41/A2:2009-02EN 55014-1; VDE 0875-14-1:2007-06EN 55014-1/A1; VDE 0875-14-1/A1:2008-12EN 55014-2; VDE 0875-14-2:2009-06EN 61000-3-2; VDE 0838-2:2006-10
Livello di potenza acustica	Valutazione di conformità	EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
misurato / garantito		EN 61000-3-2/A7; VDE0838-2/A7:2007-06
HW F 1000 78/81 dB(A)		EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
HW F 1300 INOX 82/83 dB(A)	2000 /14/EG	EN 61000-3-3; VDE 0838-3:2009-06
HW F 1400 INOX 72/73 dB(A)	Appendice V

Kötz, 2010-08-30

Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la macchina.

La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:

■ utilizzo corretto della macchina
- rispetto delle istruzioni per l'uso
■ impiego di ricambi originali

■ tentativi di riparazione sulla macchina
■ modifiche tecniche alla macchina
■ impiego non conforme alle prescrizioni (per es. impiego professionale o in ambito pubblico)

Sono esclusi dalla garanzia:

■ danni alla vernice riconducibili alla normale usura
■ particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X)
■ motori a combustione – Per questi valgono le norme di garanzia del produttore del motore

Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
