KULLANIM KILAVUZU AC-81MD SONY

Cihazı çalıştırmadan önce bu kılavuzu iyice okuyun ve ileride başvurmak için saklayın.

Kullanım Talimatları / Amaçlanan Kullanım

AC-81MD/82MD AC Adaptörü, Sony'nin tıbbi elektrikli ekipmanı ile birlikte kullanılmak üzere tasarlanmıştır ve bu ekipmanla kullanıma yöneliktir ve hem bazı modeller için temin edilen bir aksesuar hem de bazı modeller için isteğe bağlı bir aksesuardır. AC-81MD/82MD Adaptörü sadece AC gücünün bulunduğu durumlarda Sony'nin uyumlu DC gücüyle çalışan tıbbi elektrikli ekipmanın çalıştırılmasına olanak sağlar.

Notlar

• Bu ekipman tıp uzmanlarına yöneliktir.
• Bu ekipman klinikler, muayene odaları ve ameliyathaneler gibi tıbbi ortamlarda kullanıma yöneliktir.

UYARI

Yangın veya elektrik çarpması riskini azaltmak için, bu aparatı yağmur veya neme maruz bırakmayın.

Elektrik çarpmasını önlemek için bölmeyi açmayın. Yalnızca yetkili personelin servisine başvurun.

Bu ekipman üzerinde modifikasyon yapılması yasaktır.

UYARI

Elektrik çarpması riskini ortadan kaldırmak için bu ekipmanın sadece koruyucu topraklamalı bir şebeke hattına bağlanması gerekir.

UYARI

Bu birimin herhangi bir güç düğmesi bulunmamaktadır. Ana güç bağlantısını kesmek için fışı çekin. Birimi kurarken, sabit elektrik hattında bulunan, kolayca erişilebilen bir bağlantı kesme cihazı bağlayın ya da fışı birimin yakınında bulunan, kolayca erişilebilir bir prize takın.

Elektrikli Tıbbi ekipmanı, fişten çekmenin zor olduğu yerlere koymayın.

Birimin işletimi sırasında bir sorun oluşursa güç kaynağını kesmek için bağlantı kesme cihazını çalıştırın ya da fişi çıkarın.

Ürün üzerindeki semboller

Kullanım talimatlarına bakın

Bu sembolün görüldüğü ünitenin parçalarına ilişkin kullanım talimatlarında bu yönlendirmeleri takip edin.

Bu sembol, üreticiyi gösterir ve üretici adı ile adresinin yanında bulunur.

Bu sembol İthalatçı'yı gösterir. İthalatçı'nın adı ve kayıtlı ofis adresinin yanında görünür.

Bu sembol Avrupa Birliği temsilcisini belirtir ve Avrupa temsilcisinin adı ve soyadının yanında görünür.

Bu sembol BK Sorumlu Kişisi'ni gösterir ve BK Sorumlu Kişisi'nin adı ve adresinin yanında görünür.

Bu sembol İsviçre Yetkili Temsilcisi'ni gösterir ve İsviçre Yetkili Temsilcisi'nin adı ve adresinin yanında görünür.

Bu sembol Avrupa Topluluğu'ndaki tıbbi cihazı gösterir.

Bu sembol, üretim tarihini gösterir.

Bu sembol, seri numarasını gösterir.

Depolama ve taşıma sıcaklığı

Bu sembol, depolama ve taşıma ortamları için kabul edilebilir sıcaklık aralığını gösterir.

Depolama ve taşıma nemi

Bu sembol, depolama ve taşıma ortamları için kabul edilebilir nem aralığını gösterir.

Depolama ve taşıma basıncı

Bu sembol, depolama ve taşıma ortamları için kabul edilebilir atmosfer basıncı aralığını gösterir.

Sadece AC-81MD

Tıbbi ortamlarda kullanımına ilişkin önemli güvenlik tedbirleri ve ikazları

1. Üniteye bağlanan tüm cihazlar IEC 60601-1, IEC 60950-1 ve IEC 60065 standartları ve bu cihazlara uygulanabilir nitelikteki diğer IEC/ISO standartları uyarınca belgelendirilmiş veya uyumlu olmalıdır.

2. Buna ek olarak, sistem bir bütün olarak IEC 60601-1 standartlarıyla uyumlu olmalıdır. Ünitenin sinyal girişine/çıkışına bağlı tüm çevre cihazlar tıbbi amaçla kullanılan sistemi oluşturur ve bu nedenle kullanıcı, sistemin bir bütün olarak IEC 60601-1 standartlarıyla uyumlu olmasını sağlamakla yükümlüdür. Eğer bu konuda bir şüphe duyarsanız, kalifiye Sony servis personeline danışın.

3. Üniteye temas ederken hastalara dokunmayın.

Bu ünite, hastanın çevresinde kullanılamaz.

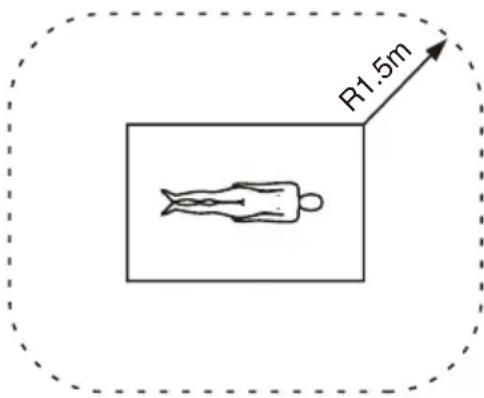

* Hastanın Çevresi

R1.5m

1. Ünite diğer bir cihaza bağlandığında kaçak akım artabilir.

2. Piyasada satılan güç kaynakları ile çalışan ve IEC 60601-1 standartlarıyla uyumlu olmayan üniteye bağlı tüm yardımcı cihazlar için, IEC 60601-1 standartları ile uyumlu bir yalıtım transformatörü takın ve piyasada satılan güç kaynağına bu transformatör üzerinden bağlayın.

3. Ünite radyo frekans enerjisi üretir, kullanır ve yayar. Kullanım el kitabına uygun olarak kurulmaz ve kullanılmazsa, diğer cihazlarda parazite sebep olabilir. Eğer ünite parazite sebep olursa (bu durum güç kablosunun üniteden çıkarılmasıyla tespit edilebilir) aşağıdaki adımları deneyin.

- Ünitenin yerini etkilenen cihazlara göre değiştirin.

– Üniteyi ve etkilenen cihazları farklı branşman devrelerine bağlayın. Daha fazla bilgi için kalifiye Sony servis personeline danışın.

(Geçerli standart: IEC 60601-1-2)

Not

Hasta ortamının açıklamasında, bu AC adaptörünün DC OUT konektörünün fiş kısmının erişilebilirliği dikkate alınır. Bu adaptör hasta ortamında kullanılabilir; çünkü bu adaptör Sony medikal yazıcılar, kaydediciler vb.'ne bağlıyken, DC OUT konektörünün fiş kısmı hastayla temas etmez.

Sadece AC-82MD

Tıbbi ortamlarda kullanımına ilişkin önemli güvenlik tedbirleri ve ikazları

1. Üniteye bağlanan tüm cihazlar IEC 60601-1, IEC 60950-1 ve IEC 60065 standartları ve bu cihazlara uygulanabilir nitelikteki diğer IEC/ISO standartları uyarınca belgelendirilmiş veya uyumlu olmalıdır.

2. Buna ek olarak, sistem bir bütün olarak IEC 60601-1 standartlarıyla uyumlu olmalıdır. Ünitenin sinyal girişine/çıkışına bağlı tüm çevre cihazlar tıbbi amaçla kullanılan sistemi oluşturur ve bu nedenle kullanıcı, sistemin bir bütün olarak IEC 60601-1 standartlarıyla uyumlu olmasını sağlamakla yükümlüdür. Eğer bu konuda bir şüphe duyarsanız, kalifiye Sony servis personeline danışın.

3. Ünite diğer bir cihaza bağlandığında kaçak akım artabilir.

4. Piyasada satılan güç kaynakları ile çalışan ve IEC 60601-1 standartlarıyla uyumlu olmayan üniteye bağlı tüm yardımcı cihazlar için, IEC 60601-1 standartları ile uyumlu bir yalıtım transformatörü takın ve piyasada satılan güç kaynağına bu transformatör üzerinden bağlayın.

5. Ünite radyo frekans enerjisi üretir, kullanır ve yayar. Kullanım el kitabına uygun olarak kurulmaz ve kullanılmazsa, diğer cihazlarda parazite sebep olabilir. Eğer ünite

parazite sebep olursa (bu durum güç kablosunun üniteden çıkarılmasıyla tespit edilebilir) aşağıdaki adımları deneyin.

– Ünitenin yerini etkilenen cihazlara göre değiştirin.

– Üniteyi ve etkilenen cihazları farklı branşman devrelerine bağlayın.

Daha fazla bilgi için kalifiye Sony servis personeline danışın.

(Geçerli standart: IEC 60601-1-2)

Tıbbi ortamlarda kullanımına ilişkin önemli EMC (Elektromanyetik Uyumluluk) ikazları

• AC-81MD/82MD EMC konusunda özel önlemlere ihtiyaç duyar ve bu çalıştırma talimatlarında verilmiş olan EMC bilgileri doğrultusunda kurulumunun yapılması ve kullanıma sunulması gerekir.
• AC-81MD/82MD profesyonel bir sağlık hizmeti tesisi ortamında kullanılmak üzere tasarlanmıştır.
• Cep telefonları gibi taşınabilir ve mobil RF iletişim ekipmanları AC-81MD/82MD'yi etkileyebilir.

Uyarı

• Taşınabilir RF iletişim ekipmanı, AC-81MD/82MD'in herhangi bir parçasından en az 30 cm uzakta kullanılmalıdır. Aksi takdirde, bu ekipmanın performansında düşüş yaşanabilir.
• Eğer AC-81MD/82MD bir diğer ekipmanla bitişik ya da üst üste kullanılmak durumundaysa kullanılacağı yapılandırma dahilinde normal çalışıp çalışmadığının doğrulanması için denetlenmelidir.
• Sony Corporation tarafından satışa sunulan yedek parçalar hariç belirtilenlerin dışında yardımcı teçhizatların ve kabloların kullanılması AC-81MD/82MD'nin bağışıklığında düşüşe ve emisyonlarda artışa sebep olabilir.

Kılavuz ve üreticinin beyanı – elektromanyetik emisyonlar
AC-81MD/82MD aşağıda belirtilen elektromanyetik ortamda kullanılmak üzere tasarlanmıştır. Müşteri veya AC-81MD/82MD kullanıcısı bu cihazın bu tür bir ortamda kullanılacağını taahhüt etmelidir.
Emisyon testi Uyumluluk Elektromanyetik ortam – kılavuz
RF emisyonlarıCISPR 11 Grup 1		AC-81MD/82MD dahili fonksiyonu için sadece RF enerjisi kullanır. Bu sebeple, bu cihaza ait RF emisyonları çok düşüktür ve yakındaki elektronik ekipmanlarda herhangi bir parazit oluşmasına sebep olmaz.
RF emisyonlarıCISPR 11CISPR 32	Sınıf B	AC-81MD/82MD, ev sistemleri ve mesken olarak kullanılan binalara güç sağlayan düşük voltajlı güç beslemesi ağına doğrudan bağlı olan sistemler de dahil olmak üzere her türlü sistemde kullanıma uygundur.
Harmonik emisyonlarIEC 61000-3-2	Sınıf A
Gerilim dalgalanmaları/titrek emisyonlarIEC 61000-3-3	Uygun

Kılavuz ve üreticinin beyanı – elektromanyetik bağışıklık
AC-81MD/82MD aşağıda belirtilen elektromanyetik ortamda kullanılmak üzere tasarlanmıştır. Müşteri veya AC-81MD/82MD kullanıcısı bu cihazın bu tür bir ortamda kullanılacağını taahhüt etmelidir.
Bağışıklık testi	IEC 60601 test seviyesi	Uyumluluk derecesi	Elektromanyetik ortam – kılavuz
Elektrostatik deşarj (ESD)IEC 61000-4-2 ± 15 kV hava ± 15 kV hava		temas Zemin ahşap,giriş/çıkış hatları için ± 1 kV	beton veya seramik karo olmalıdır.Zemin sentetik malzeme ile kaplı ise, bağlı nemin en az %30 olması önerilir.
Elektrikli hızlı geçici rejim/patlamaIEC 61000-4-4 giriş/çıkış hatları için ± 1 kV		enerji besleme hatları için ± 2 kV	Şebeke güç kalitesi, tipik ticari ortam veya hastane ortamı için kullanılan kalitede olmalıdır.
Akım Yükselişi ± 1 kV hatlardan hatlaraIEC 61000-4-5 ± 2 kV hatlardan toprağa		± 1 kVdiferansiyel mod ± 2 kV genel mod	Şebeke güç kalitesi, tipik ticari ortam veya hastane ortamı için kullanılan kalitede olmalıdır.
Güç kaynağı giriş hatlarındaktivoltaj düşüşleri, kısa kesintiler ve voltaj değişiklikleriIEC 61000-4-11	%0 U_T ( U_T 'de %100 düşüş)0,5/1 devir içina%40 U_T ( U_T 'de %60 düşüş)5 devir için%70 U_T ( U_T 'de %30 düşüş)25/30 devir içina(0,5 sn için)%0 U_T ( U_T 'de %100 düşüş)250/300 devir içina(5 sn için)	%0 U_T ( U_T 'de %100 düşüş)0,5/1 devir içina%40 U_T ( U_T 'de %60 düşüş)5 devir için%70 U_T ( U_T 'de %30 düşüş)25/30 devir içina(0,5 sm için)%0 U_T ( U_T 'de %100 düşüş)250/300 devir içina(5 sn için)	Şebeke güç kalitesi, tipik ticari ortam veya hastane ortamı için kullanılan kalitede olmalıdır.AC-81MD/82MD kullanıcısının ana şebeke kesintileri esnasında sürekli çalışmaya ihtiyaç duyması halinde, AC-81MD/82MD'nin kesintisiz bir güç kaynağından veya bir bataryadan güç alması tavsiye edilmektedir.
Güç frekansı (50/60 Hz) manyetik alanıIEC 61000-4-8	30 A/m 30 A/m Güç frekansı manyetik		alanları, tipik ticari ortam veya hastane ortamında bulunan tipik bir yerin özelliklerine uygun seviyede olmalıdır.
NOT: U_T test seviyesinin uygulanmasından önceki a.c. şebeke gerilimini tanımlar.
a Örneğin, 10/12 sayısı 50 Hz'de 10 devir veya 60 Hz'de 12 devir anlamına gelir.
İletilen RFIEC 61000-4-6	3 Vrms150 kHz ila80 MHz ISM bandları dışında ^c 6 Vrms150 kHz ila80 MHz ISM bandları içinde ^c	3 Vrms6 Vrms	Taşınabilir ve mobil RF iletişim ekipmanları, kabloları da dahil olmak üzere AC-81MD/82MD'nin herhangi bir parçasına, vericinin frekansı için geçerli olan denklemden elde edilen ve tavsiye edilen ayrım mesafesinden daha yakın kullanılmamalıdır.Tavsiye edilen ayrım mesafesi d = 1,2

Yayılan RF 3 V/m 3 V/m IEC 60601-1-2: 2007
IEC 61000-4-3 80 MHz ila2,7 GHz		d = 1,2 80 MHz ila 800 MHz d = 2,3 800 MHz ila 2,5 GHzIEC 60601-1-2: 2014 d = 2,0 80 MHz ila 2,7 GHz P , verici üreticisine göre vericinin watt (W) olarak ölçülmüş olan maksimum çıkış gücü değeri ve d , tavsiye edilen metre (m) cinsinden ayrım mesafesidir.Elektromanyetik saha tetkiki ile belirlenen sabit RF vericilerinin alan güçleri, ^a her bir frekans alanına ait uyumluluk seviyesinin altında olmalıdır. ^b Üzerinde aşağıdaki işaret bulunan ekipmanın çevresinde parazit meydana gelebilir:
NOT 1: 80 MHz ve 800 MHz'de daha yüksek olan frekans aralığı geçerlidir.
NOT 2: Bu kurallar her türlü durumda geçerli olmayabilir. Elektromanyetik yayılım, yapılar, nesneler ve insanlar tarafından gerçekleştirilen emilim ve yansımadan etkilenmektedir.
a Radyo, (cep/kablosuz) telefonlar ve kara mobil radyoları, amatör radyolar, AM ve FM radyo yayınları ve TV yayınları için baz istasyonları gibi sabit vericilerin saha kuvvetleri teorik olarak kesin bir şekilde tahmin edilemez. Sabit RF vericilerinden kaynaklanan elektromanyetik alanın değerlendirilebilmesi için bir elektromanyetik saha tetkiki yapılmalıdır. AC-81MD/82MD'nin kullanıldığı yerdeki ölçülen saha kuvvetinin, yukarıda belirtilen geçerli RF uyumluluk seviyesinin üzerinde olması halinde AC-81MD/82MD'nin normal şekilde çalıştığının doğrulanması için gözlemlenmesi gereklidir. Anormal performans gözlemlenmesi durumunda, AC-81MD/82MD'nin yeniden ayarlanması veya yerinin değiştirilmesi gibi ek önlemlerin alınması gerekli olabilir.b 150 kHz ile 80 MHz arasındaki frekans aralığının üzerinde, saha kuvvetleri 3 V/m'den düşük olmalıdır.c 150 kHz ve 80 MHz aralığındaki ISM (endüstriyel, bilimsel ve tıbbi) bandları 6,765 MHz ila 6,795 MHz; 13,553 MHz ila 13,567 MHz; 26,957 MHz ila 27,283 MHz ve 40,66 MHz ila 40,70 MHz'dir.
Taşınabilir ve mobil RF iletişim ekipmanları ile AC-81MD/82MD arasındaki tavsiye edilen ayrım mesafesi
AC-81MD/82MD, yayılan RF bozulmalarının kontrollü olduğu bir elektromanyetik ortamda kullanıma yöneliktir. AC-81MD/82MD müşterisi veya kullanıcısı, taşınabilir ve mobil RF iletişim ekipmanı (Vericiler) ile AC-81MD/82MD arasında, iletişim ekipmanın maksimum çıkış gücüne göre, aşağıda tavsiye edilen minimum ayrım mesafesini koruyarak elektromanyetik parazitlerin önlenmesine katkıda bulunabilir.
Vericinin nominal maksimum çıkış gücü W	Vericinin frekansına göre ayrım mesafesi m
	IEC 60601-1-2 : 2007 IEC 60601-1-2 : 2014
	150 kHz ila 80 MHz d = 1,2	80 MHz ila 800 MHz d = 1,2	800 MHz ila 2,5 GHz d = 2,3	150 kHz ila 80 MHz d = 1,2	80 MHz ila 2,7 GHz d = 2,0
0,01 0,12 0,12 0,23 0,12 0,20
0,1 0,38 0,38 0,73 0,38 0,63
1 1,2 1,2 2,3 1,2 2,0
10 3,8 3,8 7,3 3,8 6,3
1	0	0	1	2	1
Yukarıda sıralananların dışında maksimum çıkış gücüne sahip vericiler için metre (m) olarak tavsiye edilen mesafe d , P vericinin üreticisine göre vericinin watt (W) cinsinden maksimum çıkış gücü değeri olmak üzere, vericinin frekansına uygulanan formül kullanılarak belirlenebilir.NOT 1: 80 MHz ve 800 MHz'de, daha yüksek olan frekans aralığı için olan ayrım mesafesi geçerlidir.NOT 2: Bu kurallar her türlü durumda geçerli olmayabilir. Elektromanyetik yayılım, yapılar, nesneler ve insanlar tarafından gerçekleştirilen emilim ve yansımadan etkilenmektedir.Kılavuz ve üreticinin beyanı – elektromanyetik bağışıklık
AC-81MD/82MD, yayılan RF bozulmalarının kontrollü olduğu bir elektromanyetik ortamda kullanıma yöneliktir. Taşınabilir RF iletişim ekipmanı, AC-81MD/82MD'in herhangi bir parçasından en az 30 cm uzakta kullanılmalıdır. Aksi takdirde, bu ekipmanın performansında düşüş yaşanabilir.
Bağışıklık testi	Band^a	Servis^a	Modülasyon	IEC 60601 test seviyesi	Uyumluluk derecesi
RF kablosuz iletişim ekipmanlarından gelen yakınlık alanlarıIEC 61000-4-3	380 – 390 MHz	TETRA 400	Nabız modülasyonu 18 Hz	27 V/m 27	V/m
	430 – 470 MHz	GMRS 460 FRS 460	FM ±5 kHz sapma 1 kHz sin.	28 V/m 28	V/m
	704 – 787 MHz	LTE Band 13, 17	Nabız modülasyonu 217 Hz	9 V/m 9 V/m
	800 – 960 MHz	GSM 800/900 TETRA 800 iDEN 820 CDMA 850 LTE Band 5	Nabız modülasyonu 18 Hz	28 V/m 28	V/m
	1.700 – 1.990 MHz	GSM 1800 CDMA 1900 GSM 1900 DECT LTE Band 1, 3, 4, 25 UMTS	Nabız modülasyonu 217 Hz	28 V/m 28	V/m
	2.400 – 2.570 MHz	Bluetooth WLAN 802.11 b/g/n RFID 2450 LTE Band 7	Nabız modülasyonu 217 Hz	28 V/m 28	V/m
	5.100 – 5.800 MHz	WLAN 802.11 a/n	Nabız modülasyonu 217 Hz	9 V/m 9 V/m
NOT: Bu kurallar her türlü durumda geçerli olmayabilir. Elektromanyetik yayılım, yapılar, nesneler ve insanlar tarafından gerçekleştirilen emilim ve yansımadan etkilenmektedir.
a Bazı servisler için sadece çıkış yolu frekansları dahil edilir.

Dikkat

Üniteyi veya yardımcı teçhizatları bertaraf ederken ilgili bölge veya ülkenin yasalarına ve ayrıca ilgili hastanenin yasal çevre kirliliği düzenlemelerine uymanız gerekmektedir.

Güç bağlantısı hakkında uyarı

Yerel güç kaynağınız için uygun bir güç kablosu kullanın.

1. Varsa her ülkenin güvenlik kurallarına uyan, onaylanmış Güç Kablosu (3 telli şebeke elektrik kablosu)/Aygıt Konnektörü/Toprak kontakları olan fiş kullanın.
2. Uygun derecelendirmelere (Voltaj, Amper) uyan Güç Kablosu (3 telli ana elektrik kablosu)/Aygıt Konnektörü/Fiş kullanın.

Yukarıdaki Güç Kablosu/Aygıt Konnektörü/Fiş kullanımıyla ilgili sorularınız olursa lütfen yetkili bir servis personeline başvurun.

UYARI

Bu aparata bir sıvı damlamamalı veya sıçramamalıdır. Vazo gibi sıvı ile dolu olan nesneler aparatın üzerine yerleştirilmemelidir.

ÖNEMLİ

İsim levhası alt kısımda bulunmaktadır.

Dikkat

Cihazı kitaplık ya da gömme dolap gibi kapalı bir yerde kurmayın.

Dikkat

Cihazı bir MR (Manyetik Rezonans) ortamında kullanmayın. Bir arızaya, yangına ve istenmeyen bir harekete neden olabilir.

Türkiye'deki müşteriler için AEEE Yönetmeliğine Uygundur

Genel Bakış

Bu AC adaptörü sadece Sony tıbbi cihaz ile birlikte kullanılmak üzere tasarlanmıştır. Bu adaptör bir izole transformatör kullanarak AC güç beslemesini doğru akıma çevirerek ve düzelterek DC güç beslemesine dönüştürür.

Bu cihazın bağlanması ve kullanımı ile ilgili ayrıntılı bilgi için cihazınızın kılavuzuna bakın.

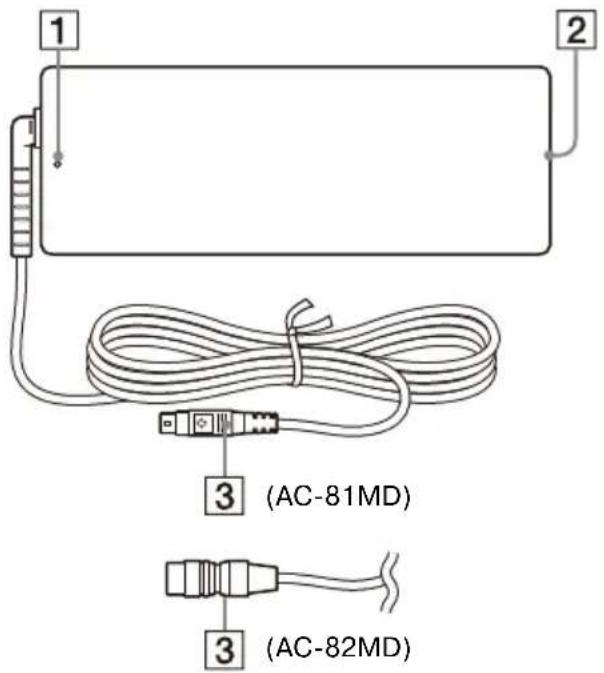

Parçaların ve Kontrollerin Konumu ve İşlevi

1 2 3 (AC-81MD) 3 (AC-82MD)

1 LED lamba

Güç açık olduğunda yanar.

2 AC IN konektörü

AC güç kablosunu bağlayın.

3 DC OUT konnektörü

DC kablosunu medikal ekipmanın DC IN konnektörüne bağlayın.

Dikkat

DC OUT konnektörünü ekipmana bağlayın ve ardından AC adaptörünün AC güç kablosunu bağlayın.

DC OUT konnektörünün bağlantısını keserken, DC OUT konnektörünün bağlantısını kesmeden önce AC adaptörünün AC güç kablosunun bağlantısını kesin.

Sadece AC-81MD

Hastaya ve DC OUT konnektörünün ucuna aynı anda dokunmayın. DC OUT konnektörünün ucu, hastaya zarar verebilecek 24 V'luk gerilim uygular.

DC Kablosunun Bağlanması

AC-81MD ile kullanılır

Not

DC kablosunu bağlamadan veya bağlantısını kesmeden önce, mutlaka güç fişini ana prizden çıkarın.

DC kablosunu medikal ekipmanın DC IN konnektörüne ok işareti yukarı bakacak şekilde takın.

DC kablosunun kilitlenene kadar sıkı bir şekilde bağlandığından emin olun.

DC Kablosunun Bağlantısının Kesilmesi

DC kablosunu dışa doğru çekmek için DC OUT konnektörünü tutun.

ndinize kilidi.com

Konnektörü kendinize doğru çekerek kilidi açın.

AC-82MD ile kullanılır

Not

DC kablosunu bağlamadan veya bağlantısını kesmeden önce, mutlaka güç fişini ana prizden çıkarın.

DC kablosunun ve tıbbi cihaz üzerindeki DC IN konnektörünün pim konumlarını hizalayın ve kabloyu takın.

DC kablosunun kilitlenene kadar sıkı bir şekilde bağlandığından emin olun.

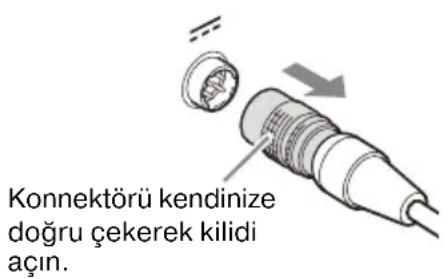

DC Kablosunun Bağlantısının Kesilmesi

DC kablosunu dışa doğru çekmek için DC OUT konnektörünü tutun.

Konnektörü kendinize doğru çekerek kilidi açın.

Kullanımla İlgili Notlar

Yoğuşma

Ünitenin aniden soğuk bir yerden ılık bir sıcak bir yere alınması ya da ortam sıcaklığının aniden artması durumunda, ünitenin dış yüzeyinde ve/veya ünitenin içinde nem oluşabilir. Bu yoğunlaşma olarak bilinir. Yoğunlaşmanın meydana gelmesi durumunda üniteyi kapatın ve üniteyi çalıştırmadan önce yoğunlaşma geçene kadar bekleyin.

Sarf parçaları

AC adaptörü ve elektrolitik kapasitörün beklenen kullanım ömrü, normal çalıştırma sıcaklıkları ve normal kullanım koşullarında (günde 8 saat; ayda 25 gün) yaklaşık 5 yıldır. Kullanım yukarıdaki normal kullanım sıklığını aşarsa, beklenen kullanım ömrü buna bağlı olarak azalabilir.

Bakım

Benzen, tiner, asitli temizlik solüsyonları, alkali temizlik solüsyonları, cila maddesi içeren solüsyonlar, kimyasal bezler ve diğer uçucu çözücüleri kullanmak ünitenin yüzey kaplamasına zarar verebilir. Üniteyi temizlerken aşağıdaki talimatlara uyun.

• Ünitenin yüzeyini %50 ila %70 v/v yoğunluğunda izopropil alkol veya %76,9 ila %81,4 v/v yoğunluğunda etanol kullanarak silin.
• Çıkmayan lekeler için yumuşak bir bezi sulandırılmış hafif bir deterjan ile biraz ıslatın, kiri çıkarmak için bu bezi kullanın ve daha sonra önceki yoğunluğa sahip solüsyon ile yeni bir bez kullanarak tekrar silin.

Üzerinde başka kirlerin ve diğer parçacıkların bulunduğu bir bez kullanırken aşırı güç uygulayarak silmeyin, aksi takdirde ünitenin yüzeyi çizilebilir.

Teknik Özellikler

Güç Gereksinimleri

100 V - 240 V AC, 50/60 Hz

Giriş Akımı 1.0 A - 0.5 A

Çıkış Gerilimi

24 V DC

Çıkış Akımı 3,3 A Maks.

Çalışma Sıcaklığı

0^ i la 40^

Çalışma Nemi

20% ila 85% (yoğuşmaya izin verilmez)

Çalışma Basıncı

Depolama ve Taşıma Sıcaklığı

-20^ ila +60^

Depolama ve Taşıma Nemi

20% ila 90% (yoğuşmaya izin verilmez)

Depolama ve Taşıma Basıncı

700hPa i la 1.060hPa

Boyutlar 60 × 35 × 160 mm (g/y/d)

Çıkıntı yapan parçalar hariç

Ağırlık AC-81MD: 400 g (yalnızca AC adaptörü)

AC-82MD: 410 g (yalnızca AC adaptörü)

Birlikte verilen aksesuarlar

Kullanım Talimatları (1)

Servis İletişim Listesi (1)

Information for Customers in Europe (Avrupa'daki

Müşteriler için Bilgiler) (1)

Tasarım ve bu teknik özellikler önceden bildirilmeksizin değişikliğe tabidir.

Tıbbi Spesifikasyonlar

Elektrik çarpmasını önleme: Sınıf I

Suyun girmesi riskine karşı koruma: Sıradan

Hava, oksijen veya azot oksitle karıştırılmış yanıcı anestezik bir karışımın mevcut olması durumunda güvenlik derecesi: Hava, oksijen veya azot oksitle karıştırılmış yanıcı anestezik bir karışımın mevcut olması durumunda kullanıma uygun değildir

Çalışma modu: Sürekli

Notlar

- Kullanmadan önce ünitenin düzgün çalıştığını daima doğrulayın. SONY, ÜNİTENİN ÇALIŞMAMASI DURUMUNDA ŞİMDİKİ VE GELECEKTEKİ FAYDALARIN KAYBINI TAZMİN ETME VEYA GERİ ÖDEMEYLE SINIRLI OLMAYAN FAKAT BU EYLEMLERİ KAPSAYAN HERHANGİ BİR HASARDAN GARANTİ SÜRESİ DAHİLİNDE VEYA GARANTİ SÜRESİNİN BİTİMİNDEN SONRA HER NE SEBEPLE OLURSA OLSUN SORUMLU OLMAYACAKTIR.

- SONY, BU ÜNİTENİN KULLANICILARI VEYA ÜÇÜNCÜ TARAFLAR TARAFINDAN YAPILAN HİÇBİR İDDİAYA KARŞI SORUMLU OLMAYACAKTIR.

- SONY, HERHANGİ BİR DURUM SEBEBİYLE BU ÜNİTEYE İLİŞKİN HERHANGİ BİR SERVİSİN DURDURULMASI VEYA SONA ERDİRİLMESİ KONULARINDA ORUMLU OLMAYACAKTIR.
