EasiGlide Plus 330V - çim biçme makinesi FLYMO - Ücretsiz kullanım kılavuzu

Ürün Tipi	Hover tipi elektrikli çim biçme makinesi
Marka	Flymo
Model	EasiGlide Plus 330V
Kesme Genişliği	33 cm
Kesme Yüksekliği Ayarı	4 konum, 10 ila 30 mm (ara parçalarla)
Toplama Sepeti Hacmi	20 litre
Nominal Güç	1700 W
Gerilim / Frekans	230 V / 50 Hz
Bıçak Dönüş Hızı	4200 dev/dk
Ağırlık	7,8 kg
Ses Basıncı Seviyesi (LpA)	83 dB(A) (belirsizlik 3 dB)
Ses Gücü Seviyesi (LWA)	92 dB(A) ölçülen / 96 dB(A) garanti edilen
El-Kol Titreşimi	1,5 m/s² (belirsizlik 1,5 m/s²)
Besleme Türü	Şebeke 230 V uzatma kablosuyla (maks 100 m, kesit 2,5 mm²)
Kesme Türü	Hover (hava ile yükselme)
Sepet Seviye Göstergesi	Kapakta şeffaf pencere
Güvenlik Donanımları	Güvenlik durdurma (aşırı yüklenmiş motor), çift yalıtım, iki el güvenlik kilidi
Gövde Malzemesi	Plastik
Güç Kablosu Uzunluğu	Belirtilmemiş (uzatma kablosu gerekli)
Üretici Garantisi	2 yıl (aşınan parçalar hariç)
Yedek Parça Mevcudiyeti	Referans FLY095 yedek bıçak (33 cm)
Kullanım Amacı	Özel bahçe çimleri (maks eğim 20°)
Önerilen Minimum Yaş	16 yaş

Sık sorulan sorular - EasiGlide Plus 330V FLYMO

Flymo EasiGlide Plus 330V'da kesme yüksekliği nasıl ayarlanır?

Kesme yüksekliğini ayarlamak için, verilen anahtarla bıçak cıvatasını sökün, ardından bıçağı ve fanı çıkarın. Bıçak ile fan arasına kesme yüksekliği ara parçaları yerleştirin. Ne kadar çok ara parça eklerseniz, kesim o kadar düşük olur. Maksimum 3 ara parça. Cıvatayı sıkarak her şeyi tekrar monte edin.

Çim biçme makinem neden çalışmıyor?

Öncelikle şebeke kablosunun doğru takıldığından ve uzatma kablosunun hasarlı olmadığından emin olun. Çalıştırma kolunun ve güvenlik kilidinin aynı anda basılı olduğundan emin olun. Motor bloke olmuşsa (örneğin çok uzun çimenler), engeli kaldırın. Son olarak, güvenlik durdurma devreye girmiş olabilir: kolu bırakın, birkaç dakika bekleyin ve tekrar deneyin.

Çim biçme makinesinin altı nasıl temizlenir?

Kullanımdan sonra, çim biçme makinesinin fişini çekin, dikkatlice yan yatırın ve bir ayarlanabilir anahtar veya kazıyıcı kullanarak çim kalıntılarını çıkarın. Bıçağı ve fanı yumuşak bir fırça ile temizleyin. Asla su veya yüksek basınçlı temizleyici kullanmayın.

330V modeli için hangi yedek bıçak kullanılır?

Uygun yedek bıçak, 33 cm kesme genişliği için Flymo FLY095'dir (parça numarası 529370790). Güvenlik ve performansı garanti altına almak için yalnızca orijinal Flymo parçaları kullanın.

Çim biçme makinesi anormal şekilde titriyor, ne yapmalıyım?

Bu, hasarlı, dengesiz bir bıçaktan veya gevşek bir bıçak cıvatasından kaynaklanıyor olabilir. Bıçağın durumunu kontrol edin ve gerekirse değiştirin. Tüm somunların ve vidaların iyice sıkıldığından emin olun. Sorun devam ederse, yetkili bir servis merkeziyle iletişime geçin.

Elektrikli uzatma kablosu kullanabilir miyim? Minimum kesit nedir?

Evet, dış mekana uygun bir uzatma kablosu (tip H05RN-F veya eşdeğeri) kullanabilirsiniz. Minimum kesit, uzunluğa bağlıdır: 40 m'ye kadar: 1,0 mm²; 60 m'ye kadar: 1,5 mm²; 100 m'ye kadar: 2,5 mm². Maksimum 30 mA kaçak akım koruma şalteri (RCD) kullanın.

Kış aylarında çim biçme makinesi nasıl saklanır?

Fişini çekin, iyice temizleyin (susuz), gidonu her iki yandan bastırarak katlayın, ardından dikey konuma getirin. Kabloyu belirtilen kancaya sarın. Kuru, dondan korunan ve çocukların erişemeyeceği bir yerde saklayın.

Toplama sepeti iyi dolmuyor, neden?

Koruma kapağının doğru kapalı olduğunu ve sepetin iyice yerine oturduğunu kontrol edin. Çim biçme makinesinin altını ve sepeti temizleyin. 8 ila 10 cm bindirme ile düz çizgiler halinde biçin. Çimenler uzunsa, daha yüksek bir kesme yüksekliğiyle başlayın.

Flymo EasiGlide Plus 330V çim biçme makinesinin garantisi nedir?

Flymo, özel kullanım için satın alma tarihinden itibaren 2 yıl üretici garantisi sunar. Bıçak gibi aşınan parçalar ve yanlış kullanımdan kaynaklanan hasarlar hariçtir. Satın alma belgesini saklayın.

Eğimli arazide biçebilir miyim?

Evet, ancak yalnızca 20°'den az eğimlerde. Çapraz olarak (yana doğru) biçin, asla yokuş yukarı veya aşağı biçmeyin. Yön değiştirirken dikkatli olun. Çok dik veya kaygan eğimlerde biçmeyin.

KULLANIM KILAVUZU EasiGlide Plus 330V FLYMO

TR Kullanma Kilavuzu

Elektrikli Hover Çim Biçme Makinesi

BG Инструкция за експлоатация

TR Elektrikli Hover Çim Biçme Makinesi

1. GÜVENLİK	93
2. MONTAJ	94
3. KULLANIM	94
4. BAKIM	95
5. DEPOLAMA	95
6. HATA GİDERME	95
7. TEKNİK ÖZELLİKLER	96
8. AKSESUAR	96
9. SERVİS/GARANTI	96

Orijinal kullanma kılavuzunun çevirisi.

8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler bu ürünü, ancak gözetim altındayken veya cihazın güvenli bir şekilde kullanımı konusunda bilgilendi- rilmeleri ve sonuçta ortaya çıkabilecek tehlike- lerin farkında olmaları durumunda kullanabilirler. Çocukların ürün ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakımı, gözetim yapılmaksızın çocuklar tarafından yürütülmemelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

Amacına uygun kullanım:

FLYMO Çim biçme makinesi şahsi ev bahçeleri ve hobi bahçelerindeki çimlerin biçilmesi için tasarlanmıştır.

Ürün uzun süreli işletim için uygun değildir.

TEHLİKE! Yaralanma!

→ Ürünü çalıları, çitleri, fundalıkları ve fidanları kesmek, sarmaşıkları ya da çatılardaki veya balkonlardaki çimleri kesmek, dalları ve budakları küçültmek veya zemindeki düzensizlikleri dengelemek için kullanmayın. Ürünü 20° üzerinde eğime sahip askılarda kullanmayın.

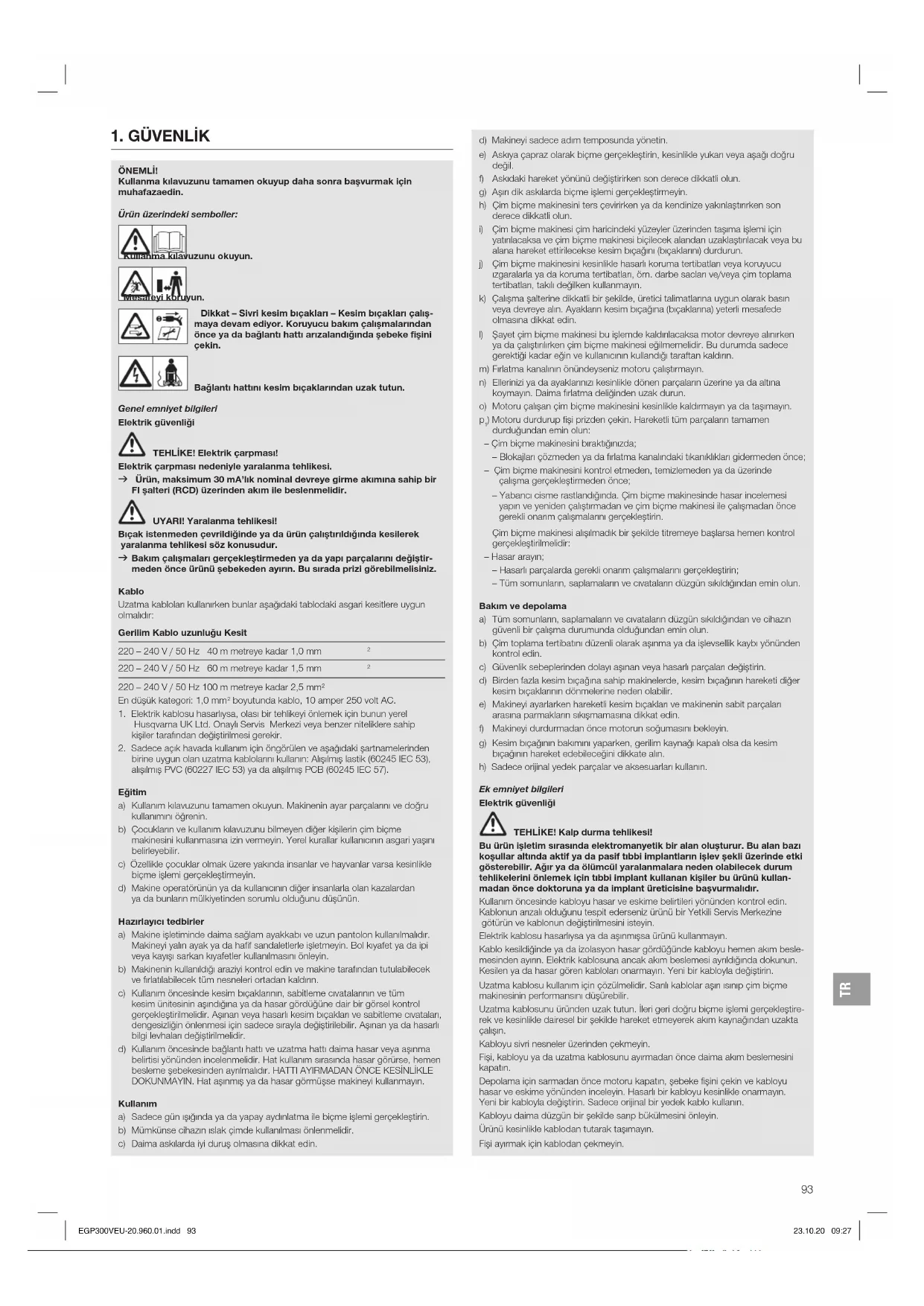

1. GÜVENLİK

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muhafazaedin.

Ürün üzerindeki semboller:

Kullanma kilavuzunu okuyun.

Dikkat – Slvri kesim bıçakları – Kesim bıçakları çalışmaya devam ediyor. Koruyucu bakım çalışmalarından önce ya da bağlantı hattı arızalandığında şebeke fişini çekin.

Bağlantı hattını kesim biçaklarından uzak tutun.

Genel emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Elektrik çarpması!

Elektrik çarpması nedeniyle yaralanma tehlikesi.

→ Ürün, maksimum 30 mA'lık nominal devreye girme akımına sahip bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.

UYARI! Yaralanma tehlikes!!

Bıçak istenmeden çevrildiğinde ya da ürün çalıştinıldığında kesilerek yaralanma tehlikesl söz konusudur.

→ Bakım çalışmaları gerçekleştirmeden ya da yapı parçalarını değiştirmeden önce ürünü şebekeden ayırın. Bu sırada prizi görebilmelisiniz.

Kablo

Uzatma kablolan kullanırken bunlar aşağıdaki tablodaki asgari kesitlere uygun olmalıdır:

Gerilim Kablo uzunluğu Kesit

220 – 240 V / 50 Hz	40 m metreye kadar 1,0 mm	^2
220 – 240 V / 50 Hz	60 m motroye kadar 1,5 mm	^2

220 - 240 V / 50 Hz 100 m metreye kadar 2,5 mm²

En düşük kategori: 1,0 mm² boyutunda kablo, 10 amper 250 volt AC.

1. Elektrik kablosu hasarlıysa, olası bir tehlikeyi önlemek için bunun yerel Husqvarna UK Ltd. Onaylı Servis Merkezi veya benzer niteliklere sahip kişiler tarafından değiştirilmesi gerekir.

2. Sadece açık havada kullanım için öngörülen ve aşağıdaki şartnamelerinden birine uygun olan uzatma kablolanni kullanın: Alışılmış lastik (60245 IEC 53), alışılmış PVC (60227 IEC 53) ya da alışılmış PCB (60245 IEC 57).

Eğitim

a) Kullanım kılavuzunu tamamen okuyun. Makinenin ayar parçalarını ve doğru kullanımını öğrenin.

b) Çocukların ve kullanım kılavuzunu bilmeyen diğer kişilerin çim biçme makinesini kullanmasına izin vermeyin. Yerel kurallar kullanıcıının asgarı yaşını belirleyebilir.

c) Özellikle çocuklar olmak üzere yakında insanlar ve hayvanlar varsa kesinlikle biçme islemi gerçekleştirmeyin.

d) Makino operatörünün ya da kullanıcıının diğer insanlarla olan kazalardan ya da bunların mülkiyetinden sorumlu olduğunu düşünün.

Hazırlayıcı tedbirler

a) Makine işletiminde daima sağlam ayakkabı ve uzun pantolon kullanılmalıdır. Makinoyi yalın ayak ya da hafif sandaletlerle işletmeyin. Bol kıyafet ya da ipi veya kayışı sarkan kıyafetler kullanılmasını önleyin.

b) Makinenin kullanıldığı araziyi kontrol edin ve makine tarafından tutulabilecek ve fırlatilabilecek tüm nesneleri ortadan kaldırın.

c) Kullanım öncesinde kesim biçaklarının, sabitleme civatalannın ve tüm kesim ünitesinin aşındığına ya da hasar gördüğüne dair bir görsel kontrol gerçekleştirilir. Aşınan veya hasarı kesim bicaklan ve sabitleme civataları, dengosizliğin önlenmesi için sadoce sırayla değiştirilebilir. Aşınan da hasarı bilgi levhaları değiştirilimelidir.

d) Kullanım öncesinde bağlantı hattı ve uzatma hattı daima hasar veya aşınma belirtisi yönünden incelenmelidir. Hat kullanım sırasında hasar görürse, hemen besleme şebokesinden ayılmalıdır. HATTI AYIRMADAN ÖNCE KESİNLIKLE DOKUNMAYIN. Hat aşınmış ya da hasar görmüşse makineyi kullanmayın.

Kullanım

a) Sadece gün işigında ya da yapay aydınlatma ile biçme işlemi gerçekleştirin.

b) Mümkünse cihazın ıslak çimde kullanılması önlenmelidir.

c) Daima askılarda iyi duruş olmasına dikkat edin.

c) Makineyi sadece adım temposunda yönetim.

e) Askiya çapraz olarak biçme gerçekleştirin, kesinlikle yukarı veya aşağı doğru değil.

f) Askıdaki hareket yönünü değiştirirken son derece dikkatlı olun.

g) Aşın dik askılarda biçme işlemi gerçekleştirmeyin

h) Çim biçme makinesini ters çevirirken ya da kendinize yakınlastınırken son derece dikkatlı olun.

i) Çim biçme makinesi çim haricindeki yüzeyler üzerinden taşıma işlemi için yatırılacaksa ve çim biçme makinesi bilecek alandan uzaklaştınlacak veya bu alana hareket ettirilecekse kesim bicağini (bıçakların) durdurun.

j) Çim biçme makinesini kesinlikle hasarlı koruma tertibatları veya koruyucu izgaralarla ya da koruma tertibatları, öm. darbe saçlan ve/veya çim toplama tertibatları, takılı değilken kullanmayın.

k) Çalışma şalterine dikkatli bir şekilde, üretici talimatlanna uygun olarak basın veya devreye alın. Ayaklann kesim bıçağına (bıçaklarına) yeterli mesafede olmasına dikkat edin.

i) Sayet çim biçme makinesi bu işlemde kaldırılacaksa motor devreye alınırken ya da çalıştırırken çim biçme makinesi eğilmemelidir. Bu durumda sadece gerektiği kadar eğin ve kullanıcıının kullandığı taraftan kaldırın.

m) Fırlatma kanalının önündeyseniz motoru çalıştırmayın.

n) Ellerinizi ya da ayaklarını kesinlikle dönen parçaların üzerine ya da altına koymayın. Daima fırlatma deliğinden uzak durun.

o) Motoru çalışan çim biçme makinesini kesinlikle kaldırmayın ya da taşımayın.

p.) Motoru durdurup fisi prizden çekin. Hareketli tüm parçaların tamamen durduğundan emin olun:

- Çim biçme makinesini bırakışınızda;

- Blokajlan çözmeden ya da sırlatma kanalındaki tıkanıklıkları gidermeden önce;

- Çim biçme maknesini kontrol etmeden, temizlemeden ya da üzerinde çalışma gerçekleştirmeden önce;

– Yabancı cisme rastlandığında. Çim biçme makinesinde hasar incelemesi yapın ve yeniden çalıştırmadan ve çim biçme makinesi ile çalışmadan önce gerekli oranım çalışmalarıri gerçekleştirin.

Çim biçme makinesi alışılmadık bir şekilde titremeye başlarsa hemen kontrol gerçekleştirilmelidir:

- Hasar arayin;

- Hasarlı parçalarda gerekli onarım çalışmalanrı gerçekleştirin;

- Tüm somunların, saplamaların ve civataların düzgün sıkıldığından emin olun.

Bakım ve depolama

a) Tüm somunların, saplamaların ve civatalanın düzgün sıkıldığından ve cihazın güvenli bir çalışma durumunda olduğundan emin olun.
b) Çim toplama tertibatını düzenli olarak aşınma ya da işlevsellik kaybı yönünden kontrol edin.
c) Güvenlik sebeplerinden dolayı aşınan veya hasarlı parçaları değiştirin.
d) Birden fazla kesim bıçağına sahip makinelerde, kesim bıçağının hareketi diğer kesim bıçaklarının dönmelerine neden olabilir.
e) Makineyi ayariarken hareketli kesim biçakları ve makinenin sabit parçaları arasına parmakların sıkışmamasına dikkat edin.
f) Makineyi durdumadan önce motorun soğumasını bekleyin.
g) Kesim bicağının bakımını yaparken, gerilim kaynağı kapalı olsa da kesim bicağının hareket edebileceğini dikkate alın.
h) Sadece orijinal yedek parçalar ve aksesuarlan kullanın.

Ek emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Kalp durma tehlikesi!

Bu ürün İşletim sırasında elektromanyetik blir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanmadan önce doktoruna ya da implant üreticisine başvuralmalıdır.

Kullanım öncesinde kabloyu hasar ve eskime belirtileri yönünden kontrol edin. Kablonun anızal olduğunu tespit ederseniz ürünü bir Yetkili Servis Merkezine götürün ve kablonun değiştirilmesini isteyin.

Elektrik kablosu hasarlıysa ya da aşınmışsa ürünü kullanmayın.

Kablo kesildiğinde ya da izolasyon hasar gördüğünde kabloyu hemen akim beslemesinden ayınn. Elektrik kablosuna ancak akim beslemesi aynıldığında dokunun. Kesilen ya da hasar görön kablolari onarmayın. Yoni bir kabloyla değiştirin.

Uzatma kablosu kullanım için çözülmelidir. Sarlı kablolar aşırı isinıp çim bigme makinesinin performansını düşürebilir.

Uzatma kablosunu üründen uzak tutun. Ileri geri doğru biçme işlemi gerçekleştirek ve kosiniikle dairesol bir şekilde hareket etmeyerek akım kaynağından uzakta çalışın.

Kabloyu sivri nesneler üzerinden çekmeyin.

Fisi, kabloyu ya da uzatma kablosunu ayırmadan önce daima akım beslemosini kapatın.

Depolama için sarmadan önce motoru kapatın, şebeke fisini çekin ve kabloyu hasar ve eskime yönünden inceleyin. Hasarlı bir kabloyu kesinlikle onarmayın. Yeni bir kabloyla değiştirin. Sadece orijinal bir yedek kablo kullanın.

Kabloyu daima düzgün bir şekilde sarip bükülmesini önleyin.

Ürünü kesinlikle kablodan tutarak taşımayın.

Fışı ayırmak için kablodan çekmeyin.

Ürünü sadece ürün tip etiketinde belirtilen akım şebekesinin dalgalı akımı ile kullanın.

Ürünlerimiz EN 60335 uyanınca iki defa izole edilmiştir. Ürünün bir parçasına şase bağlamayın.

Çalışma sahasını görünmez kablolar yönünden kontrol edin.

Ürünü havuz bakımı için ya da su yakınında kullanmayın.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük çocuklar için boğulma tehlikesl söz konusudur. Küçük çocukları montaj sırasında uzak tutun.

Çim biçme makinesini depolama veya bakım öncesi en az 30 dakika boyunca soğurnaya bırakın.

Kesim elemanının bloke olması durumunda ürünü durdurun ve kontrol edin.

Makineyi kullanıcı yönünde devirmeyin.

Geri geri sürüş yapmayın.

İşletim esnasında dikkatlı olun.

Ürünü kesinlikle patlama tehlikesinin bulunduğu yerlerde kullanmayın.

Ürünü yorgun, hasta ya da alkol, uyusturucu veya ilaç etkisi altındayken veya bitkin halde kullanmayın.

Çim biçme makinesinin aşırı yüklenmesini önleyin.

Eldiven, kaymaz ayakkabı ve görme koruyucusu kullanın.

Ürünü nemli koşullarda kullanmayın.

Islak çim üzerinde kullanmayın.

Ürünü teslimat durumundakinden daha fazla parçalara ayırmayın.

Çim biçme makinesini sadece dikey olarak takılı sap ile çalıştırın.

Çalıştima kollarını dönüşümlü olarak kullanmayın.

Sapları dikkatli bir şekilde kullanın.

Emniyet kapatması

Motor, birçok sıkışığında ya da motor aşını yükü olduğunda etkinleştirilen bir emniyet kapatması ile korunmaktadır. Bu durumda ürünü durdurun ve akım beslemesinden ayının. Emniyet kapatması ancak çalıştırma/durdurma kolunu serbest biraktığınızda geri alınır. Tüm engelleri ortadan kaldırm ve ürün kullanımına devam etmeden önce emniyet kapatması geri alınana kadar bir kaç dakika bekleyin.

2. MONTAJ

KE! Yaralanma!

istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Ürünü takmadan önce bıçağın durmasını bekleyin, ürünü akım beslemesinden ayırın ve eldiven giyin.

Traversi çalışma pozisyonuna katlayın [Şek. A1]:

Ürün, ambalaj ve taşıma için travers katlanmış durumda teslim edilir.

1. Üst traversi yukarıya doğru katlayın ①.

2. Traversi düşürmeyin.

Kablonun traversler arasında sıkışmamasına dikkat edin.

Travers montajı [Şek. A2/A3/A4]:

1. Civataları ⑧, altlık diskleri ⑦ ve güç kablosu kancalarını ⑧ traverste ① doğru pozisyonda takın.
2. Kabloyu ⑨ birlikte teslim edilen klips ⑩ ile traverse ① sabitleyin.
3. Kabloyu ⑨, gövdenin alt tutucularındaki Ⓧ pozisyonlarında doğru döşeyin.

Çim toplama haznesinin montajı [Şek. A5]:

→ Bağlantılar duyulur bir şekilde oturana kadar çim toplama haznesi sapını ② toplama haznesine ③ bastırın.

3. KULLANIM

KE! Yaralanma!

istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Ürünü ayarlamadan ya da taşımadan önce bıçağın durmasını bekleyin, ürünü akım beslemesinden ayırın ve eldiven giyin.

Çim biçme makinesinin bağlanması [Şek. 01 / 02]:

¡KE! Elektrik çarpması!

nakablosunda ⑪ hasarların önlenmesi için uzatma kablosu ⑪ kablo emniyetine ⑤ sokulmalıdır.

→ İşletim öncesinde uzatma kablosunu⑪ kablo emniye tine⑤ sokun.

1. Uzatma kablosu ⑪ konektörünün dişi parçasını anahtar kutusunun ⑫ arkasına bağlayın.
2. Uzatma kablosuna ⑪ bir düğüm atın, düğümü kablo emniyetine ① sokun ve düğümü sıkın.
3. Uzatma kablosunu ⑪ 230 V şebeke prizine takın.

Kesim yüksekliğinin ayarlanması [Şek. 03/04/05]:

DİKKAT! En fazla 3 kesme yüksekliği ara parçası ⑬ının. Kesme yüksekliği ara parçaları ⑬ sadece bıçak ⑭ ovane ⑮ arasına takılmalıdır. Kesme yüksekliği ara parça- ⑬ bıçak ⑭ ile bıçak civatası ⑮ arasına takmayın.

1. Biçak vidasını ⑯ sökmek için fanı ⑮ tutun ve biçak vidasını ⑯ birlikte teslim edilen tornavida ⑰ ile çözün.
2. Biçak civatasını ⑯, biçağı ⑭, kesme yüksekliği ara parçalarını ⑬ ve pervaneyi ⑮ çıkarın.
3. Hasar olup olmadığını inceleyin ve gerekirse temizleyin.
4. Pervaneyi ⑮ ürünün üstüne koyun.
   Pervanenin ⑮ yerine tam olarak oturduğundan ve pervane deliğinin vidalı delik ile aynı hizada olduğundan emin olun.
5. Kesme yüksekligi ara parçalarını ⑲ pervanenin ⑯ üstüne koyun. Yüksek Kesim – daha az kesme yüksekligi ara parçası Alçak Kesim – daha fazla kesme yüksekligi ara parçası Çivilerin deliklere yerleştirildiğinden emin olun.
6. Biçağı ⑭, kesim yüksekliği için D ile vurgulanan delikler ile mesafe tutucuların ⑬ üzerinde konumlandırın.
   Pimlerin, biçaktaki deliklere oturduğundan emin olun.
7. Biçak civatasını ⑯ biçağın ⑭ ortasındaki delikten geçirerek takın.
8. Biçak civatasını ⑯ elinizle saat yönünde çevirerek sıkın.
9. Pervaneyi ⑮ sıkıca tutun ve biçak civatasını ⑯ ürünle verilen somun anahtannı ⑰ kullanarak sıkın.

Biçme makinesinin çalıştırılması [Şek. 06/07]:

¡KE! Yaralanma!

Çalıştırma kolları bırakıldığında ürün durmazsa yaralanma tehlikesi söz konusudur.

→ Güvenlik tertibatlarının ya da şalterlerin etrafında dolaşmayın. Örneğin çalıştırma kollarını tutamağa sabitlemeyin.

Çalıştırma:

Ürün, ürünün istenmeden çalıştırılmasını önleyen iki elli güvenlik tertibatı (calıştırma kolu ⑩ve emniyet kilidi ⑤) ile donatılmıştır.

İki çalıştırma kolu ⑯ mevcuttur. İkisinden biri çalıştırma amaçlı kullanılmalıdır.

1. Tek elinizle emniyet kilidine ⑤ basın ve diğer elinizle çalışma kolunu ⑯ çekin.

Biçme makinesi çalışır.

1. Emniyet kilidini ⑤ serbest bırakın.

Çime bir halka kesilmesini önlemek ve çim artıklannı temizlemnek için çim biçme makinesini hafifçe eğin. Çim biçme makinesi tam hızına ulaştığında, hafifçe çime doğru indirin.

Durdurma:

→ Çalıştırma kolunu ^18 serbest bırakın. Biçme makinesi durur.

Çim toplama haznesini boşaltın [Şek. 08 / 09]:

¡KE! Yaralanma!

k döner ya da biçme makinesi yanlışlıkla çalıştırılırsa kesilerek yaralanma tehlikesi söz konusu olabilir.

→ Koruyucu başlığı açmadan önce bıçağın durmasını bekleyin, biçme makinesini akım beslemesinden ayırın ve eldiven giyin.

Kapağında şeffaf bir penceresi ② olan modeller çim toplama haznesinin ③ doluluk seviyesini gösterir. Bu hazne, her çim biçme işleminden sonra temizlenmelidir.

1. Çim toplama haznesini ③ sapından ② çıkarnn. Bu sırada koruyucu başlık ② açılır.

2. Çim toplama haznesini ③ boşaltın.

3. Çim toplama haznesini ③ tekrar yerleştirin. Çim biçme makinesinin sabitleme noktalarına güvenli bir şekilde oturmasına dikkat edin.
4. Koruyucu başlığı ②1 kapatın.
   Çim toplama haznesi ③ ve koruyucu başlık ② doğru bir şekilde takılmadığında, bu durum çimin kötü bir şekilde toplanmasına nedne olabilir.

Biçme makinesinin kullanımı ile ilgili ipuçları [Şek. O10 / O11]:

Çim uzama dönemlerinde çimleri haftada iki kez biçin. Çimler, toplam uzunluğunun üçte birinden fazlası tek seferde kesildiğinde daha fazla hasar görür.

En iyi sonuçları elde etmek için çimenliğin kenarını önce saat yönünde biçim.

Çimenliğin kenarını, güç bağlantı noktasına en yakın yerden biçmeye başlayan.

Böylece kablo, kesmiş olduğunuz çimlerin üzerinde durur.

En iyi çim toplama için her zaman düz bir çizgi halinde biçim.

Çim biçme makinesini bir taraftan diğer tarafa doğru hareket ettirmeyin.

En iyi kesme sonuçlarını elde etmek için düz çizgiler halinde ve çim biçme makinesiyle her geçişinizde 8 – 10 cm kadar bir alan kesişecek şekilde biçim.

Çim biçme makinesini fazla zorlamayın. Uzun ve sık çimleri biçmek motor hızını düşürebilir ve bu olduğunda motor sesi değişir. Motor hızı düşerse çim biçme makinesi fazla zorlanabilir ve bu da, ürünün hasar görmesine neden olabilir. Uzun ve sık çimleri biçerken ilk başta kesme yüksekligini yüksek olarak ayarlamanız zorlanmayı azaltmaya yardımcı olacaktır. Bkz. Kesim yüksekliginin ayarlanması.

4. BAKIM

¡KE! Yaralanma!

n istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Ürüne bakım yapmadan önce bıçağın durmasını bekleyin, ürünü akım beslemesinden ayırın ve eldiven giyin.

Biçme makinesinin temizlenmesi:

¡KE! Yaralanma!

lanma tehlikesi ve ürünün hasar görme riski.

→ Ürünü su ya da su fiskiyesi ile temizlemeyin (özellikle yüksek basınçlı su fiskiyesi).

→ Benzin ve çözelti maddeleri de dahil olmak üzere kimyasallarla temizlik yapmayın. Bazıları önemli plastik parçaları tahrip edebilir.

Havalandırma kanalları daima temiz olmalıdır.

Biçme makinesinin alt kısmının temizlenmesi [Şek. M1]:

Alt kısım, en kolay doğrudan biçme sonrasında temizlenebilir.

1. Biçme makinesini dikkatli bir şekilde kenara koyun.
2. Çim artıklarını bir tornavida/kazıyıcı alet ⑰ ile çıkartarak alt tarafı ⑱ temizleyebilirsiniz.
3. Biçağı ⑭ ve fanı ⑮ yumuşak bir fırça ile temizleyin (sivri nesneler kullanmayın).

Çim biçme makinesinin üst kısmının temizlenmesi [Şek. M2]:

1. Üst kısmı kuru bir bezle temizleyin.
2. Hava giriş kanallarını ⑳ yumuşak bir fırçayla temizleyin (keskin cisimler kullanmayın).

5. DEPOLAMA

Devre dışına çıkarma:

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Ürünü akım beslemesinden ayırın.
2. Biçme makinesini temizleyin (bkz. 4. BAKIM).
3. Biçme makinesini kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

Depolama konumu [Şek. S1/S2]:

1. Traverse ① her iki taraftan aynı anda içeriye doğru bastının ve öne doğru katlayın.

2. Çim biçme makinesini dikey depolama konumuna getirmek için geriye doğru devirin.

3. Güç kablosunu ⑪ güvenli bir şekilde güç kablosu kancasının ⑮ etrafına sarın.

Tasfiye:

(2012/19/AB sayılı yönetmelik uyarınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayının.

6. HATA GİDERME

IKE! Yaralanma!

istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Ürünün hatalarını gidermeden önce bıçağın durmasını bekleyin, ürünü akım beslemesinden ayırın ve eldiven giyin.

Bıçağın değiştirilmesi:

IKE! Yaralanma!

k hasar görürse, bükülürse, dengesiz bir şekilde ve dayalı kesim kenarları ile dönerse kesilerek yaralanma tehlikesi.

→ Biçme makinesini hasarlı ya da bükülmüş, dengesiz bir şekilde çalışan biçak ya da kesim kenarları dayanmış vaziyette kullanmayın.
→Bıçağı sonradan bilemeyin.

FLYMO yedek parçalarını FLYMO bayinizden veya FLYMO servisinden temin edebilirsiniz.

Sadece orijinal FLYMO biçağı kullanın:

33 cm için FLYMO Yedek Bıçağı:

Referans no. FLY095 Parça no. 529370790

36 cm için FLYMO Yedek Bıçağı:

Referans no. FLY096 Parça no. 529370890

→ Bıçağı değiştirin (bkz. 3. KULLANIM Kesim yüksekliğinin ayarlanması).

Sorun Muhtemel neden Çözümü

Biçme makinesi çalışmıyor Elektrik kablosu çıkmış veya hasar görmüş.		→ Elektrik kablosunu takın veya gerekirse değiştirin.
		Motor bloke oldu. → Engeli giderin.
Motor bloke oldu ve bir gürültüye yol açıyor	Motor bloke oldu. → Engeli giderin.
	Kesim yüksekliği çok düşük.	→ Daha yüksek bir kesim yüksekliğiayarlayın.
Yüksek sesler, biçme makinesitakırdriver	Motordaki, sabtlemedeki ya da biçme makinesi gövdesindeki civatalar gevşek.	→ Civatalan yetkilir bir baylye sıktrın.
Biçme maklnesi dengesliz calışıyor ve güçlü bir şekilde titriyor	Biçak hasarlı / aşınmış ya da biçak tutucusu çözülmüş.	→ Biçağı değiştirin.
	Biçak çok kirli.	→ Biçme makinesini temizleyin (bkz. 4. BAKIM). Sorun bu şekilde giderile-mezse, biçagi değiştirin.
Kötü çim toplama	Koruyucu başlık doğru yerleştirilmemiş.	→ Koruyucu başlığı çim toplama haznesinin üzerine düzgün bir şekilde yerleştirin.
	Havalandırma kanalları kirli.	→ Biçme maklnesini temizleyin (bkz. 4. BAKIM).
	Düz çizgiler halinde biçilmedi.	→ Düz çizgiler halinde biçim.
Çim düzgün bilemedi	Biçak kör ya da hasarlı.	→ Biçağı değiştirin.
	Kesim yüksekliği çok düşük.	→ Daha yüksek bir kesim yüksekliğiayarlayın.
Kötü sürme	Biçme makinesi kirli.	→ Biçme makinesinin alt tarafini temizleyin.
	Kesim yüksekliği çok düşük.	→ Daha yüksek bir kesim yüksekliğiayarlayın.
	Fan hasarlı.	→ Fanı kontrol edin ve değiştirin.
	Kötü sürme devam ederse, yerel onaylı servis merkeziyle iletişime geçin.

BİLGİ: Farklı arıza durumlarında lütfen FLYMO servis merkezine başvurun. Onarım çalışmaları sadece FLYMO servis merkezleri veya FLYMO tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

1. TEKNİK ÖZELLİKLER

Elektrikli Hover ÇimBicme Makinesi	Birim Değer(33 cm)		Değer(36 cm)
Nominal güç W 1700 1800
Şebeke gerilimi V 230 230
Şebeke frekansı Hz 50 50
Biçağın devir sayısı D/dak 4200 4200
Kesme genişliği cm 33 36
Kesim yüksekliği ayarı(4 konum)	mm 10 – 30	10 – 30
Çim toplama haznesinin hacml	1	20 26
Ağırlık	kg 7,8	8,1
Ses basınç seviyesi L_pA^1) Güvensizlik k_pA	dB (A)	833	803
Ses gücü seviyesi L_kA^2) :ölçülen/garantılıGüvensizlik k_kA	dB (A)	92 / 963,2	92 / 963,2
El kol titreşlimi a_sln^1) Güvensizlik k_sln	m/s ^2	1,51,5	1,91,5

Uygulanan ölçüm yöntemi: ^1) EN 60335-2-77 ^2) RL 2000/14/EC

BİLGİ: Bellirtilen titreşim emisyon değeri standartlaştırılmış blir kontrol yöntemi ile ölçülmüştür ve elektrikli takımlarla karşılaştırıldığında birlikte kullanılabilirler. Bu değer teşhirin geçici olarak değerlendirilmesi için de kullanılabilir. Titreşim emisyon değeri, elektrikli takımın gerçek kullanımı sırasında değişebilir.

Cihazın sadece en fazla 0,354 Ω'luk bir empedansa sahip bir beslemeye bağlandığından emin olmak için lütfen resmi besleme makamıyla iletişime geçin. Kullanıcının besleme arabirim noktasındaki izin verilen maksimum sistem empedansı EasiGlide Plus 360V değeri ile uyumludur.

1. AKSESUAR

33 cm için FLYMO Yedek Bıçağı	Kör bıçaklar için yedek olarak.	Referans no. FLY095 Parça no. 529370790
36 cm için FLYMO Yedek Bıçağı	Kör bıçaklar için yedek olarak.	Referans no. FLY096 Parça no. 529370890

9. SERVİS/GARANTI

Servis:

Lütfen arka sayfadaki adres ile iletişime geçin.

Garanti beyani:

Garanti talebi durumunda, sunulan servisler karşılığında sizden ücret alınmaz.

FLYMO, tüm yeni orijinal FLYMO ürünleri için, özel kullanım koşulu ile bayiden yapılan ilk satın almadan itibaren 2 yıllık bir garanti sunuyor. Ikincil piyasadan satın alınan ürünler için bu üretici garantisi geçerli değildir. Bu garanti, materyal ya da fabrikasyon hataları nedeniyle meydana geldiği kanıtlanan tüm ürün kusurlarına yöneliktir. Bu garanti, tamamen işlevsel bir ürün değişimi sağlayarak veya bize gönderilen hatalı ürünü ücretsiz olarak onararak yerine getirilir. Bu iki seçenek arasında seçim yapma hakkına sahibiz. Servis, aşağıdaki hükümlere tabidir:

• Ürün, çalıştırma talimatlarındaki öneriler uyarınca, hedeflenen amaç için kullanılmış olmalıdır.
• Ne alıcı ne de başka üçüncü bir şahıs, ürünü açmayı veya onarmayı denedi.
• İşletim için sadece orijinal FLYMO yedek ve aşınma parçaları kullanılır.
• Satın alma makbuzunun ibrazi.

Parça ve bileşenlerin (ömeğin, biçakların, biçak sabitleme parçalarının, türbinlerin, aydınlatma maddelerinin, V kayışlarının ve dişli kayışlarının, hareket çarklarının, hava filtrelerinin, bujilerin) normal aşınması, görsel değişiklikler, aşınma ve kullanım parçaları, garanti kapsamına dahil değildir.

Bu üretici garantisi, yedek parça teslimatı ve belirtilen koşullar altında yapılan onanım ile sınırlıdır. Üretici olarak bize karşı sunulan, maddi tazminat gibi diğer talepler, üretici garantisine göre aslısızdır. Bu üretici garantisi, elbette

bayiye/saticiya karşı yasal ve sözleşmede belirlenen garanti taleplerini etkilememektedir.

Üretici garantisi, Federal Almanya Cumhuriyeti yasalarına tabidir.

Garanti durumunda lütfen bize arızalı ürünü, satın alma makbuzunun bir nüshası ve bir hata açıklaması ile birlikte gönderi ücreti ödenmiş bir şekilde servis adresine gönderin.

Aşınma parçaları:

Bıçak bir sarf malzemesidir ve garanti kapsamında değildir.

BG Електрическа Hover косачка
