Tuotetyyppi	Sähkökäyttöinen hover-tyyppinen ruohonleikkuri
Merkki	Flymo
Malli	EasiGlide Plus 330V
Leikkuuleveys	33 cm
Leikkuukorkeuden säätö	4 säätöä, 10–30 mm (välilevyillä)
Keräsäiliön tilavuus	20 litraa
Nimellisteho	1700 W
Jännite / Taajuus	230 V / 50 Hz
Terän pyörimisnopeus	4200 kierr/min
Paino	7,8 kg
Äänenpainetaso (LpA)	83 dB(A) (epävarmuus 3 dB)
Äänitehotaso (LWA)	92 dB(A) mitattu / 96 dB(A) taattu
Käsivärinä	1,5 m/s² (epävarmuus 1,5 m/s²)
Virransyöttötyyppi	Verkkovirta 230 V jatkojohdolla (max 100 m, poikkipinta 2,5 mm²)
Leikkuutyyppi	Hover (ilmatyyny)
Säiliön täyttömittari	Läpinäkyvä ikkuna kannessa
Turvalaitteet	Turvapysäytys (moottorin ylikuormitus), kaksoiseristys, kaksikätinen turvalukitus
Kotelon materiaali	Muovi
Virtajohdon pituus	Ei määritelty (jatkojohto tarvitaan)
Valmistajan takuu	2 vuotta (kulutusosia lukuun ottamatta)
Varaosat saatavilla	Vaihtoterä FLY095 (33 cm)
Käyttötarkoitus	Yksityispihojen nurmikot (enintään 20° kaltevuus)
Suositeltu vähimmäisikä	16 vuotta

Usein kysytyt kysymykset - EasiGlide Plus 330V FLYMO

Kuinka säätää leikkuukorkeus Flymo EasiGlide Plus 330V -laitteessa?

Leikkuukorkeuden säätämiseksi irrota teräpultti mukana tulevalla avaimella, irrota sitten terä ja tuuletin. Aseta leikkuukorkeuden välilevyt terän ja tuulettimen väliin. Mitä enemmän välilevyjä lisäät, sitä matalampi leikkaus. Enintään 3 välilevyä. Kokoa kaikki takaisin kiristämällä pultti.

Miksi ruohonleikkurini ei käynnisty?

Tarkista ensin, että virtajohto on kunnolla kytketty ja jatkojohto ei ole vaurioitunut. Varmista, että käynnistysvipu ja turvalukitus painetaan samanaikaisesti. Jos moottori on jumissa (esim. liian korkea ruoho), poista este. Lopuksi turvapysäytys saattaa olla aktivoitu: vapauta vipu, odota muutama minuutti ja yritä uudelleen.

Kuinka puhdistaa ruohonleikkurin alapuoli?

Käytön jälkeen irrota leikkuri pistorasiasta, kallista sitä varovasti sivulle ja poista ruohojäännökset jakoavaimella tai kaapimella. Puhdista terä ja tuuletin pehmeällä harjalla. Älä koskaan käytä vettä tai painepesuria.

Mitä vaihtoterää käyttää 330V-mallissa?

Sopiva vaihtoterä on Flymo FLY095 (osanumero 529370790) 33 cm:n leikkuuleveydelle. Käytä vain alkuperäisiä Flymo-osia turvallisuuden ja suorituskyvyn takaamiseksi.

Ruohonleikkuri tärisee epänormaalisti, mitä tehdä?

Tämä voi johtua vaurioituneesta, epätasapainoisesta terästä tai löystyneestä teräpultista. Tarkista terän kunto ja vaihda se tarvittaessa. Varmista, että kaikki mutterit ja ruuvit on kiristetty kunnolla. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Voinko käyttää jatkojohtoa? Mikä on pienin poikkipinta?

Kyllä, voit käyttää ulkokäyttöön sopivaa jatkojohtoa (tyyppi H05RN-F tai vastaava). Pienin poikkipinta riippuu pituudesta: jopa 40 m: 1,0 mm²; jopa 60 m: 1,5 mm²; jopa 100 m: 2,5 mm². Käytä enintään 30 mA:n vikavirtasuojaa (RCD).

Kuinka säilyttää ruohonleikkuria talvella?

Irrota pistoke, puhdista huolellisesti (ilman vettä), taita ohjaustanko painamalla molempia puolia, ja käännä se pystyasentoon. Kiedo johto tarkoitukseen varatun koukun ympärille. Säilytä kuivassa, routattomassa paikassa ja poissa lasten ulottuvilta.

Keräsäiliö ei täyty hyvin, miksi?

Tarkista, että suojaläppä on kunnolla kiinni ja säiliö on lukittunut oikein. Puhdista leikkurin alapuoli ja säiliö. Leikkaa suoria viivoja 8–10 cm päällekkäisyydellä. Jos ruoho on korkeaa, aloita korkeammalla leikkuukorkeudella.

Mikä on Flymo EasiGlide Plus 330V -ruohonleikkurin takuu?

Flymo antaa 2 vuoden valmistajan takuun ostopäivästä alkaen yksityiskäytössä. Takuun ulkopuolelle jäävät kulutusosat kuten terä sekä väärinkäytöstä johtuvat vauriot. Säilytä ostokuitti.

Voinko leikata rinteessä?

Kyllä, mutta vain alle 20° kaltevuuksilla. Leikkaa poikittaissuunnassa (sivuttain), älä koskaan ylös- tai alaspäin. Ole varovainen suunnanmuutoksissa. Älä leikkaa liian jyrkillä tai liukkailla rinteillä.

KÄYTTÖOHJE EasiGlide Plus 330V FLYMO

Hover-sähköruohonleikkuri

NO Bruksanvisning

Elektrisk Hover-gressklipper

FI Hover-sähköruohonleikkuri

1. TURVALLISUUS....28
2. KOKOONPANO 29
3. KÄYTTÖ....29
4. HUOLTO 30
5. SÄILYTYS....30
6. VIKOJEN KORJAUS....30
7. TEKNISET TIEDOT....31
8. LISÄTARVIKKEET....31
9. HUOLTOPALVELU/TAKUU 31

Alkuperäisohjeen käännös.

Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut fyysinen, aistinvarainen tai psyykkinen toimintakyky tai puutteelliset tiedot, kun heitä tällöin valvotaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteen kanssa. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat.

Määräystenmukainen käyttö:

FLYMO Ruohonleikkuri on tarkoitettu ruohon leikkaamiseen yksityisissä puutarhoissa tai siirtolapuutarhoissa.

Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Henkilövammat!

→ Älä käytä tuotetta pusikkojen, pensasai tojen, pensaiden tai varpujen leikkaamiseen, köynnöskasvien tai katto- tai parvekenurmien leikkaamisen, oksien tai varpujen silppuamiseen äläkä maan epätasaisuuksien tasoittamiseen. Älä käytä tuotetta rinteissä, joiden kaltevuus on yli 20°.

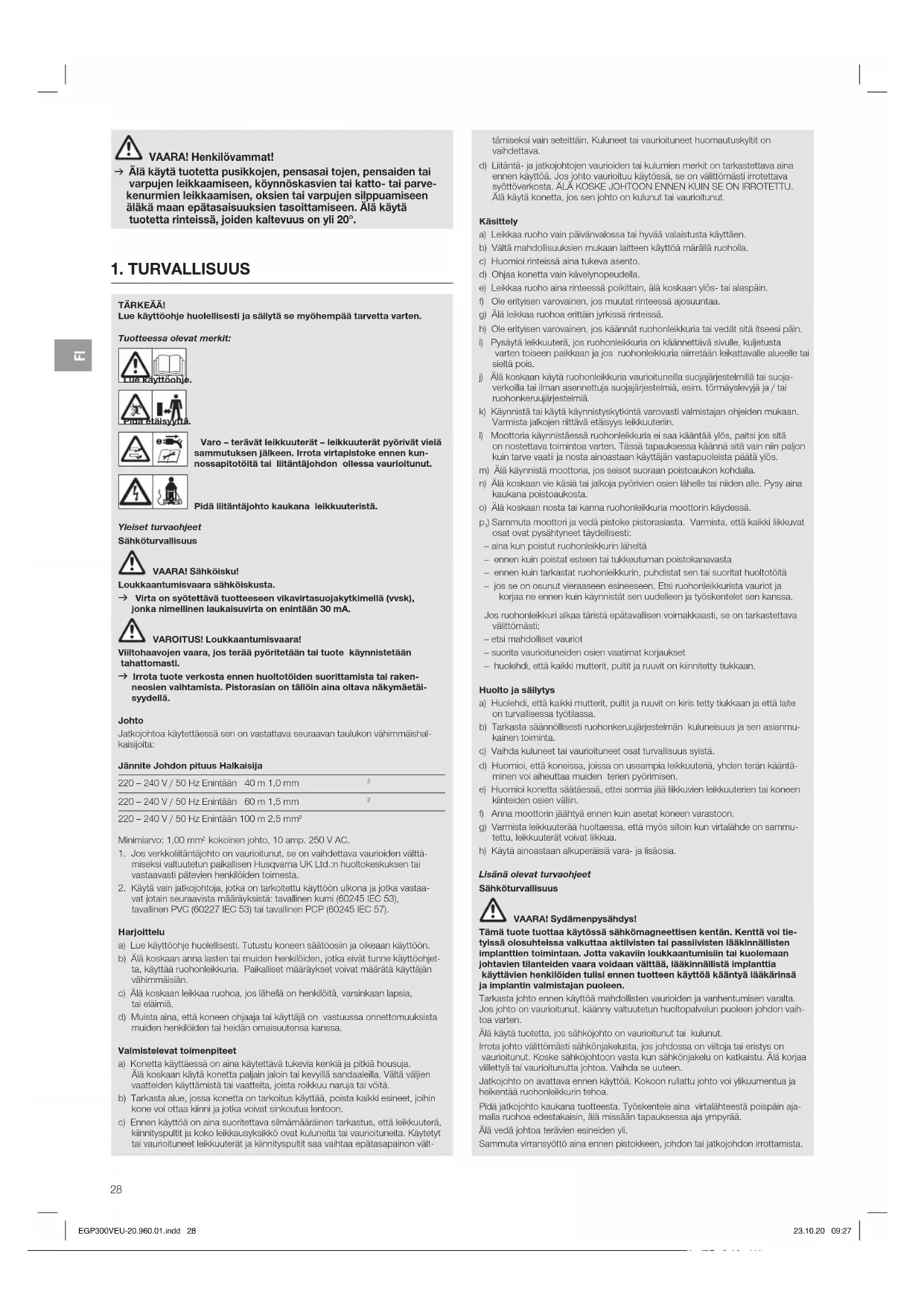

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

Varo – terävät leikkuuterät – leikkuuterät pyörivät vielä sammutuksen jälkeen. Irrota virtapistoke ennen kunnossapitotöltä tal ilitäntäjohdon ollessa vaurioltunut.

Pidä liitäntäjohto kaukana leikkuuteristä.

Yleiset turvaohjeet

Sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähköiskusta.

→ Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vvsk), Jonka nilmellinen laukalsuvirta on enintään 30 mA.

VAROITUS! Loukkaantumisvaara!

Viiltohaavojen vaara, jos terää pyöritetään tai tuote käynnistetään tahattomasti.

→ Irrota tuote verkosta ennen huoltotölden suorittamlsta tai rakenneosien vaihtamista. Pistorasian on tällöin aina oltava näkymäetäisyydellä.

Johto

Jatkojohtoa käytettäessä sen on vastattava seuraavan taulukon vähimmäishalkaisijoita:

Jännite Johdon pituus Halkaisija

220 – 240 V / 50 Hz Enintään	40 m 1,0 mm	^2
220 – 240 V / 50 Hz Enintään	60 m 1,5 mm	^2
220 – 240 V / 50 Hz Enintään	100 m 2,5 mm ^2

Minimiarvo: 1,00 mm² kokoinen johto, 10 amp. 250 V AC.

1. Jos verkkolitäntäjohto on vauriofunut, se on vaihdettava vaurioiden välttämiseksi valtuutetun paikallisen Husqvama UK Ltd.in huoltokeskuksen tai vastaavasti pätevien henkilöiden toimesta.
2. Käytä vain jatkojohtoja, jotka on tarkoitettu käyttöön ulkona ja jotka vastaavat jotain seuraavista määräyksistä: tavallinen kumi (60245 IEC 53), tavallinen PVC (60227 IEC 53) tai tavallinen PCP (60245 IEC 57).

Harjoittelu

a) Lue käyttöohjo huolellisesti. Tutustu koneen säätöosiin ja oikeaan käyttöön.
b) Älä koskaan anna lasten tai muiden henkilöiden, jolka eiväl tunne käyttöohjetta, käyttää ruohonloikkuria. Paikalliset määräyksot voivat määrätä käyttäjän vähimmäisiän.
c) Älä koskaan leikkaa ruohoa, jos lähellä on henkilöitä, varsinkaan lapsia, lai eläimiä.
d) Muista aina, että koneen ohjaaja tai käyttäjä on vastuussa onnettomuuksista muiden henkilöiden tai heidän omaisuutensa kanssa.

Valmistelevat toimenpiteet

a) Konetta käyttäessä on aina käytottävä tukovia konkiä ja pitkiä housuja. Älä koskaan käytä konetta paljain jaloin tai kevyillä sandaaleilla. Vältä väljien vaatteiden käyttämistä tai vaatteita, joista roikkuu naruja tai võitä.
b) Tarkasta alue, jossa konetta on tarkoitus käyttää, poista kaikki esineet, joihin kone voi ottaa kiinni ja jotka voivat sinkoutua lentoon.
c) Ennen käyttöä on aina suoritettava silmämääräinen tarkastus, että leikkuuterä, kiinnityspultit ja koko loikkausyksikkö ovat kulunoita tai vaurioituneita. Käytotyt tai vaurioituneet leikkuuterät ja kiinnityspultit saa vaihtaa epätasapainon vält-

tämiseksi vain seteittäin. Kuluneet tai vauroitunect huomautuskyltit on vaihdettava.

d) Liitäntä- ja jatkojohtojen vaurioiden tai kulumien merkit on tarkastettava aina ennen käyttöä. Jos johto vaurioituu käytössä, se on välittömästi irrotettava söyttöverkosta. Älä KOSKE JOHTOON ENNEN KUIN SE ON IRROTETTU. Älä käytä konetta, jos sen johto on kulunut tai vaurioitunut.

Käsittely

a) Leikkaa ruoho vain päivänvalossa tai hyvää valaistusta käyttäen.
b) Vältä mahdollisuuksien mukaan laitteen käyttöä märällä ruoholla.
c) Huomioi rinteissä aina tukeva asento.
d) Ohjaa konetta vain kävelynopeudella.
e) Leikkaa ruoho aina rinteessä poikittain, älä koskaan ylös- tai alaspäin.
f) Ole entyisen varovainen, jos muutat rinteessä ajosuuntaa.
g) Älä leikkaa ruohoa erittäin jyrkissä rinteissä.

h) Ole erityisen varovainen, jos käännät ruohonleikkuria tai vedät sitä itseesi pääin.

i) Pysäytä leikkuuterä, jos ruohonleikkuria on käännettävä sivulle, kuljetusta varten toiseen paikkaan ja jos. ruohonleikkuria siirretään leikattavalle alueelle tai sieltä pois.

j) Älä koskaan käytä ruohonleikkuria vaurioituneilla suojajärjestelmillä tai suoja-verkoilla tai ilman asennettuja suojajärjestelmiä, esim. tõrmäyslevyjä ja / tai ruohonkeruujärjestelmiä.

k) Käynnistä tai käytä käynnistyskytkintä varovasti valmistajan ohjeiden mukaan. Varmista jalkojen riittävä etäisyys leikkuuteriin.

I) Moottoria käynnistäessä ruohonleikkuria ei saa kääntää ylös, paitsi jos sitä on nostettava toimintoa varlen. Tässä tapauksessa käännä sitä vain niin paljon kuin tarve vaati ja nosta ainoastaan käyttäjän vastapuoleista päätä ylös.

m) Älä käynnistä moottoria, jos seisot suoraan poistoaukon kohdalla.

nj Älä koskaan vie käsiä tai jalkoja pyörivien osien lähelle tai niiden alle. Pysy aina kaukana poistoaukosta.

o) Älä koskaan nosta tai kanna ruohonleikkuria moottorin käydessä.

p.) Sammuta moottori ja vedä pistoke pistorasiasta. Varmista, että kaikki likkuvat osat ovat pysähtyneet täydellisesti:

• aina kun poistut ruohonleikkurin läheltä
• ennen kuin poistat esteen tai tukkeutuman poistokanavasta
• ennen kuin tarkastat ruohonleikkurin, puhdistat sen tai suoritat huoltotöitä
• jos se on osunut vieraaseen esineeseen. Etsi ruohonleikkurista vauriot ja korjaa ne ennen kuin käynnistät sen uudelleen ja työskentelet sen kanssa,

Jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti, se on tarkastettava valittömästi:

- etsi mahdolliset vauriot

- suorita vaurioituneiden osien vaatimat korjaukset

- huolehdi, että kaikki mutterit, pultit ja ruuvit on kiinnitetty tiukkaan.

Huolto ja säilytys

a) Huolendi, että kaikki mutterit, pultit ja ruuvit on kiris tetty tiukkaan ja että laite on turvallisessa työtilassa.
b) Tarkasta säännöllisesti ruohonkeruujärjestelmän kuluneisuus ja sen asianmukainen toiminta.
c) Vaihda kuluneet tai vaurioituneet osat turvallisuus syistä.
d) Huomioi, että koneissa, joissa on useampia leikkuuteriä, ynden terän kääntäminen voi aiheuttaa muiden terien pyörimisen.
e) Huomioi konetta säätäessä, ettei somnia jaä liikkuvien leikkuuterien tai koneen kiintolden osien välin.
f) Anna moottorin jäähtyä ennen kuin asetat koneen varastoon.
g) Varmista leikkuuterää huoltaessa, että myös silloin kun virtalähde on sammutettu, leikkuuterät voivat liikkua.
h) Käytä ainoastaan alkuperäisiä vara- ja lisäosia.

Lisänä olevat turvaohjeet

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettlsen kentän. Kenttä vol tietylissä olosuhteissa valkuttaa aktilvisten tai passilvisten lääkinnällisten implantien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan Johtavien tilanteiden vaara voldaan välttää, lääkinnällistä Implanttla käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Tarkasta johto ennen käyttöä mahdollisten vaurioiden ja vanhentumisen varaita. Jos johto on vaurioitunut, käänny valtuutetun huoltopalvelun puoleen johdon vaihtoa varten.

Älä käytä tuotetta, jos sähköjohto on vaurioitunut tai kulunut.

Irrola johto välittömästi sähkönjakelusta, jos johdossa on villoja tai eristys on vaurioitunut. Kosko sähköjohtoon vasta kun sähkönjakelu on katkaistu. Älä korjaa villettyä tai vaurioitunutta johtoa. Vaihda se uuteen.

Jatkojohto on avattava ennen käyttöä. Kokoon rullattu johto voi ylikuumentua ja heikentää ruchonleikkurin tehoa.

Pidä jatkojohto kaukana tuotteesta. Työskentele aina virtalähteestä poispäin aja-malla ruchoa edestakaisin, älä missään tapauksessa aja ympyrää.

Älä vedä johtoa terävien esineiden yli.

Sammuta virransyöttö aina ennen pistokkeen, johdon tai jatkojohdon irrottamista.

Sammuta moottori, vedä verkkopistoke iri ja tutki johto vaurioiden ja vanhentumisen varaita ennen kuin keraät sen kokoon varastointia varten. Äla missään tapauksessa korjaa vaurioitunutta johtoa. Vahda se uuteen. Käytä vain alkuperäistä varajohtoa.

Kerää johto aina huolellisesti kokoon ja vältä taitoksia.

Älä missään tapauksessa kanna tuotetta johdosta.

Älä irrota pistoketta johdosta vetämällä.

Käytä tuotetta vain tuotteen tyyppikilvessä ilmoitetulla sähköverkon vaihtojännitteellä.

Tuotteemme on eristetty kaksinkertaisesti standardin EN 60335 mukaan. Älä kylke massoja tuotleen yhteen osaan.

Tarkasta työalue pilossa olevista johdoista.

Älä käytä tuotetta lampien hoitoon tai veden lähellä.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Anna ruohonleikkurin jäähtyä ennen varastointia tai huoltoa vähintään 30 minuuttia.

Jos leikkuuelementti jumittuu, pysäytä tuote ja tarkasta se.

Älä käännä konetta käyttäjän suuntaan.

Älä peruuta.

Ole tarkkana käytön aikana.

Älä koskaan käytä tuotetta räjähdysaltteilla alueilla.

Älä käytä tuotetta väsyneena, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena tai jos olet väsynyt.

Vältä ruohonleikkurin ylikuomitusta.

Käytä käsineitä, liukumattomia kenkiä ja silmäsuojaimia.

Älä käytä tuotetta kosteissa olosunteissa.

Älä käytä märällä numikolla.

Älä pura konetta toimitustilaa enempää.

Käynnistä ruohonleikkuri vain asennetun kahvan kanssa.

Älä käytä käynnistysvipuja vuorottain.

Käytä kahvoja varovasti.

Turvakatkaisu

Moottori on suojattu turvakatkaisulla, joka aktivoidaan kun terä on jänyt jumin tai moottori on ylikuormitunut. Pysäytä tässä tapauksessa tuote ja irrota se sähkönjakelusta. Turvakatkaisu palautetaan vasta, kun päästät irti virtavivusta. Poista kaikki esteet ja odota muutarnia minuutteja, kunnes turvakatkaisu palautetaan ennen kuin jatkat tuotteen käyttöä.

2. KOKOONPANO

VAARA! Henkilövammat!

Viinohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota se sähkönjakelusta ja vedä käsineet käteen ennen kuin käsittelet tuotetta.

Työntövarren kääntäminen työasentoon [ kuva A1 ]:

Tuote toimiletaan pakkausta ja kuljetusta varten kokoon tailetulla työntövarrella.

1. Käännä ylempi työntövarsi ylös ①.

2. Älä anna työntövarren pudota.

Varmista, ettei johto jää puristuksiin työntövarsien väliin.

Virtakahvan asennus [kuva A2/A3/A4]:

1. Kiinnitä ruuvit ⑧, aluslevyt ⑦ ja verkkojohdon pidike ⑧ työntövarressa ① oikeaan paikkaan.

2. Kiinnitä johto ⑨ mukana toimitettujen kiinnittimien ⑩ kanssa työntö- varteen ⑪.

3. Asenna johto ⑨ oikein kotelon alemman pidikkeen kohtiin®.

Ruohonkerääjän asentaminen [ kuva A5 ]:

→ Paina ruohonkerääjän kahva ② ruohonkerääjään ③, kunnes se kiinnitty kuuluvasti.

3. KÄYTTÖ

VARA! Henkilövammat!

Viinohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota se sähkönjakelusta ja vedä käsineet käteen ennen kuin säädät tai kuljetat tuotetta.

Ruohonleikkurin kytkentä [kuva 01/02]:

VAARA! Sähköisku!

Vaurioiden välttämiseksi jatkojohdossa pujotettava johtolukitukseen Ⓗ.

⑪, jatkojohto ⑪ on

→ Pujota jatkojohto ^11 ennen käyttöä johdonvarmistukseen ^12 .

1. Yhdistä naaras-jatkojohdon ⑪ liitin kytkentäkaapin takaosaan ⑫.
2. Tee lenkki jatkojohdolla (1), ohjaa lenkki jondonvarmistimeen (L) ja kirstä lenkki.
3. Kytke jatkojohto ⑪ 230 V-verkkopistokkeeseen.

Leikkuukorkeuden asetus [kuva 03/04/05]:

^1 DMIO! Älä käytä enempää kuin korkeintaan 3 leik- sen korkeusvälikappaapetta ^18 . Leikkauksen korkeusväli- paleet ^19 on vain sovitettava terän ^14 ja puhaltimen ^15 . Älä aseta leikkauksen korkeusvälikappaapetta ^18 terän ^14 äpultin ^16 väliin.

1. Terän ruuvin ⑯ irti ruuvaamiseksi pidä tuulettimesta ⑮ kiinni ja irrota terän ruuvi ⑯ mukana toimitetulla ruuviavaimella ⑰.
2. Poista terän pultti ^16 , terä ^14 , leikkuun korkeusvälikap pale ^13 ja puhallin ^15 .
3. Tarkasta vaurioiden varalta ja puhdista tarvittaessa.
4. Aseta puhallin ⑮ tuotteeseen. Varmista, että puhallin ⑯ on hyvin paikoillaan ja että puhaltimen reikä on kohdistettu kierrereikään.
5. Aseta leikkuun korkeusvälikappaleet ⑲ puhaltimelle ⑬. Korkeampi leikkuu – matalampi leikkuun korkeusvälikappale Matalampi leikkuu – korkeampi leikkuun korkeusvälikappale Varmista, että tapit on asetettu reikiin.
6. Aseta terä ⑭ D-painetuilla rei'illä välikappaleille ⑬ leikkuukorkeutta varten.

Varmista, että lapit ovat kunnolla terän rei'issä.

1. Aseta terän pultti ^16 terän ^14 keskellä olevan reiän läpi.
2. Kiristä terän pultti ^16 käsin myötäpäivään.
3. Pidä puhallinta ^15 tiukkaan ja kiristä terän pultti ^16 mukana toimitetulla kiintoavaimella ^17 .

Ruohonleikkurin käynnistys [kuva 06/07]:

VAARA! Henkilövammat!

L'oukkaantumisvaara, jos tuote ei pysähdy käynnistysvivuista irrotettaessa.

→ Älä ohita turvajärjestelmiä tai kytkintä. Älä esimerkiksi kiinnitä käynnistysvipuja kahvaan.

Käynnistys:

Tuote on varustettu kahden käden turvajärjestelmällä (käynnistysvipu ⑱ ja turvalukitus ⑤), joka estää tuotteen tahattoman päällekytkennän.

Laitteessa on kaksi käynnistysvipua ⑱. Jompaa kumpaa niistä on käytettävä käynnistykseen.

1. Paina turvalukitusta ⑤ yhdellä kädellä ja vedä käynnistysvipua ⑱ toisellakädellä. Ruohonleikkuri käynnistyy.
2. Päästä turvalukituksesta ⑤ irti.

Estääksesi, että yksi rengas leikkaa ruohoon ja ruohonjäänteiden poistamiseksi, käännä ruohonleikkuria hieman. Kun ruohonleikkuri on saavuttanut täyden nopeutensa, laske se kevyesti alas ruoholle.

Pysäytys:

→ Vapauta käynnistysvipu ⑱. Ruohonleikkuri pysähtyy.

Ruohonkerääjän tyhjentäminen [kuva 08/09]:

VAARA! Henkilövammat! Viihohaavojen vaara, jos

ohaavojen vaara, jos terä kääntyy tai jos ruohonleikkuri käynnistyy tahattomasti.

→ Odota, kunnes terä on pysähtynyt, irrota ruohonleikkuri sähkön-jakelusta ja vedä käsineet käteen ennen kuin avaat suojaluukun.

Mallit kannessa olevilla läpinäkyvillä ikkunoilla ② näyttävät ruohonkerääjän ③ täyttötason. Se tulisi puhdistaa jokaisen ruohonleikkuun jälkeen.

1. Poista ruohonkerääjä ③ kahvasta ②. Suojaluukku ② avautuu tällöin.

2. Tyhjennä ruohonkerääjä ③.

3. Aseta ruohonkerääjä ③ jälleen paikoilleen. Varmista, että se on hyvin kiinni ruohonleikkaajan kotelon kiinnityskohdissa.
4. Sulje suojaluukku ⑳.

Jos ruohonkerääjää ③ ja suojaluukkua ② ei kiinnitetä oikein, se voi johtaa ruohon huonoon keräykseen.

Vinkkejä ruohonleikkurin käyttöön [kuva O10/O11]:

Leikkaa ruoho kasvuaikana kaksi kertaa viikossa.

Nurmi kärsii, jos se leikataan lyhyemmäksi yhdellä kerralla kuin kolmannekseen sen pituudesta.

Parhaimman tuloksen saat leikatessa ensin nurmen ulkokulmasta myötäpäivään.

Aloita leikkuu nurmen lähimmästä kulmasta virtaläh teeseen. Näin johto jää nurmen leikatulle alueelle.

Parhaimman tuloksen ruohonkeräyksessä saat leikkaamalla aina suoraa linjaa. Älä kallista ruohonleikkuria yhdeltä sivulta toiselle.

Parhaimpaa leikkuutulosta varten leikkaa suorina linjoina ruohonleikkurin kaistaleiden mennessä päällekäin noin 8 – 10 cm.

Älä ylikuormita ruohonleikkuria. Pitkän paksun nurmen leikkaaminen voi aiheuttaa moottorin nopeuden hidas tumisen ja kuulet muutoksen moottorin äänessä. Jos moottorin nopeus hidastuu, ruohonleikkurin ylikuormittuminen on mahdollista, mikä voi aiheuttaa vaurioita. Kun ensimmäisen kerran leikkaat pitkää paksua nurmea leikkuun korkeusasetuksella, sen asettaminen korkeammaksi pienentää kuormitusta.

Katso kohta Leikkuukorkeuden asetus.

4. HUOLTO

RA! Henkilövammat!

ohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota tuote sähkönjakelusta ja vedä käsineet käteen ennen kuin aloitat tuotteen huollon.

Ruohonleikkurinpuhdistaminen:

RA! Henkilövammat!

kkaantumisvaara ja tuotteen vaurioitumisriski.

→ Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan painepesurinvesisuihkulla).
→ Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

Tuuletusrakojen on oltava aina puhtaita.

Ruohonleikkurin alapuolen puhdistaminen [ kuva M1 ]:

Alapuoli on helpointa puhdistaa suoraan ruohonleikkuun jälkeen.

1. Aseta ruohonleikkuri varovasti kyljelleen.
2. Puhdista alapuoli ⑲ poistamalla ruohonjäänteet ruuviavaimella tai kaapimella ⑰.
3. Puhdista terä ⑭ ja tuuletin ⑮ pehmeällä harjalla (älä käytä teräviä esineitä).

Ruohonleikkurin yläpuolen puhdistaminen [ kuva M2 ]:

1. Puhdista yläpuoli kuivalla liinalla.
2. Puhdista ilmastointiraot ^20 pehmeällä harjalla (älä käytä teräviä esineilä).

5. SÄILYTYS

Käytöstä poistaminen

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota tuote sähkönjakelusta.
2. Puhdista ruohonleikkuri (katso 4. HUOLTO).
3. Säilytä ruohonleikkuri kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Varastointiasento [kuva S1/S2]:

1. Paina työntövartta ① molemmin puolin samanaikaisesti sisään ja käännä se eteen.
2. Käännä ruohonleikkuri taakse, jotta voit varastoida sen pystysuorassa asennossa.
3. Kierrä verkkojohto ⑪ varmasti verkkojohdon pidikkeiden ⑮ ympärille.

Hävittäminen:

(direktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuoje-lumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

6. VIKOJEN KORJAUS

A! Henkilövammat!

ohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota tuote sähkönjakelusta ja vedä käsineet käteen ennen kuin korjaat tuotteen virheen.

Terän vaihtaminen:

A! Henkilövammat!

ohaavojen vaara, jos terä pyörii vaurioituneena, vääntyneenä, epätasapainossa tai taittuneilla leikkuureu- noilla.

→ Älä käytä ruohonleikkuria vaurioituneella tai vääntyneellä terällä, epätasapainossa olevalla terällä tai taittuneilla leikkuureunoilla.
→ Älä teroita terää.

FLYMO-varaosat on saatavilla FLYMO-jälleenmyyjältäsi tai FLYMO-huollosta.

Käytä ainoastaan alkuperäistä FLYMO-terää:

FLYMO-vaihtoterä mallille 33 cm:

Viitenro FLY095 Osanro 529370790

FLYMO-vaihtoterä mallille 36 cm:

Viitenro FLY096 Osanro 529370890

→ Vaihda terä (katso 3. KÄYTTÖ Leikkuukorkeuden asetus).

Ongelma Mahdollinen syy Korjaus

Ruohonleikkuri ei käynnisty	Verkkojohto on irti tai vaurioitunut.	Yhdistä verkkojtohto tai vaihda setarvittaessa.
	Moottori on jumissa.	Poista este.
Moottori on jumissa ja pitää ääntä	Moottori on jumlssa.	Poista este.
	Leikkuukorkeus on liian matala.	Säädä leikkuukorkeus suuremmaksi.
Kovat äänet, ruohonleikkuri kollsee	Moottorin, kiinnityksen tai ruohonleikkurin kotelon ruuvit ovat löystyneet.	Anna valtuutetun jälleenmyy-jän kiristää ruuvit.
Ruohonleikkuri käy epätasalsesti tai tärisee volmakkaasti	Terä on vaurioitunut / kulunut tai terän pidike on löystynyt.	Vaihda terä.
	Terä on erittäin likainen.	Puhdista ruohonleikkuri (katso 4. HUOLTO).Jos ongelmaa ei näin saada poistettua, vaihda terä.
Huono ruohonkeräys	Suojaluukku ei ole kunnolla paikoillaan.	Aseta suojaluukku oikein ruohonkerääjälle.
	Tuuletusraot ovat likaisia.	Puhdista ruohonleikkuri (katso 4. HUOLTO).
	Ruohoa ei ole leikattu suoraan.	Lelkkaa ruoho suorissa linjoissa.
Nurmi ei ole leikattu siististi	Terä on tylsä tai vaurioitunut.	Vaihda terä.
	Leikkuukorkeus on liian matala.	Säädä leikkuukorkeus suuremmaksi.
Huono veto	Ruohonleikkuri on likainen.	Puhdista ruohonleikkurin alapuoli.
	Leikkuukorkeus on liian matala.	Säädä leikkuukorkeus suuremmaksi.
	Tuuletin on vaurioitunut.	Tarkasta tuuletin ja vaihda se.
	Jos veto on edelleen huono, käänny valtuutetun palkallisen huoltokeskuksenpuoleen.

HUOMAUTUS: Käänny mulssa hälrlötapaukslissa FLYMO-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan FLYMO-huoltopalvelu tai FLYMON valtuuttamat erikoisliikkeet.

1. TEKNISET TIEDOT

Hover-sähkõruohonleikkuri	Yksilkkõ Arvo(33 cm)		Arvo(36 cm)
Nimellisteho W 1700 1800
Verkkojännite V 230 230
Verkkotaajuus Hz 50 50
Terän pyõrlmlsnopeus 1/min 4200 4200
Leikkuuleveys cm 33 36
Leikkuukorkeuden säätõ(4 asentoa)	mm 10 – 30 10 – 30
Ruohonkerääjän tilavuus	1	20 26
Paino	kg 7,8	8,1
Äänenpalnetaso L_pA^1) Epävarmuus k_pA	dB (A)	833	803
Äänitehotaso L_WA^2) :mitattu / taattuEpävarmuus k_WA	dB (A)	92 / 963,2	92 / 963,2
Käslin kohdistuvatärlnä a_vhw^1) Epävarmuus k_vhw	m/s ^2	1,51,5	1,91,5

Mittausmenetelmä: ^1) EN 60335-2-77 ^2) RL 2000/14/EC

HUOMAUTUS: Ilmoitettu tärinäpäästöarvo mitattlin määräysten mukaisen tarkastusmenetelmän mukalsesti ja sitä voldaan käyttää vertallussa mulden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen

väliaikaiseen arviointiin. Tärinäpäästöarvo voi vaihdella sähkötyökalun todellisen käytön aikana.

Käänny tarvittaessa huoltoviranornaisten puoleen, jotta laite liitetään ainoastaan syöttöön, jonka impedanssi on korkeintaan 0,354 O. Tämä sallittu järjestelmän enimmäisimpedanssi käyttäjän syötön liitäntäpisteissä vastaa EasiGlide Plus -testausarvoa 360V.

1. LISÄTARVIKKEET

FLYMO-valhtoterä mallille33 cm	Vaihtoterä tylsälle terälle.	Viitenro FLY095Osanro 529370790
FLYMO-valhtoterä mallille36 cm	Vaihtoterä tylsälle terälle.	Viitenro FLY096Osanro 529370890

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

FLYMO antaa kaikille uusille FLYMO-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaaile toimitetaan toimiva, korvaava tuote tai meille lähetetty viallinen tuote korjataan maksutta. Pidä-tämme oikeuden valita jommankumman näistä vaihtoehdoista. Palvelua koskevat seuraavat ehdot:

• Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.
• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.
• Käytössä on käytetty ainoastaan alkuperäisiä FLYMOn vara- ja kuluvia osia.
• Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbiineissa, lampuissa, kiila- ja hammashihnoissa, pyörisä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen/jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan huolto-osoitteeseen.

Kuluvat osat:

Terä on kuluva osa eikä se sisälly takuun piiriin.

NO Elektrisk Hover-gressklipper

1. SIKKERHET	31
2. MONTASJE	33
3. BETJENING	33
4. VEDLIKEHOLD	34
5. LAGRING	34
6. UTBEDRE FEIL	34
7. TEKNISKE DATA	34
8. TILBEH∅R	35
9. SERVICE/GARANTI	35

OHT! Kehavigastuste oht!

Ärge söitke tagurpidi.

! Kehavigastuste oht!

! Kehavigastuste oht!

! Kehavigastuste oht!

Tera on kulutarvik ja ei kuulu garantii alla.

Jei vejapjové pradeda nejprastai stipriai vibruoti, reikia skubiai ja patikrinti:

Nebrauciet atpakalvirzienä.

Saksan tuotevastuulain mukaisesti emme ole vastuussa laitteiden vaurioista, jos korjauksia ei ole tehnyt FLYMOn hyväksymä huoltolike tai jos niiden syynä on muiden kuin alkuperäisten FLYMO-varaosien tai FLYMOn hyväksymien varaosien käyttö.
