Toote tüüp	Elektriline hõljuv muruniiduk
Bränd	Flymo
Mudel	EasiGlide Plus 330V
Lõikelaius	33 cm
Lõikekõrguse reguleerimine	4 positsiooni, 10 kuni 30 mm (vahetükkidega)
Kogumiskoti maht	20 liitrit
Nimivõimsus	1700 W
Pinge / Sagedus	230 V / 50 Hz
Lõiketera pöörlemiskiirus	4200 p/min
Kaal	7,8 kg
Helirõhutase (LpA)	83 dB(A) (ebakindlus 3 dB)
Helivõimsustase (LWA)	92 dB(A) mõõdetud / 96 dB(A) garanteeritud
Käe-õla vibratsioon	1,5 m/s² (ebakindlus 1,5 m/s²)
Toite tüüp	Võrgu 230 V pikendusjuhtmega (max 100 m, ristlõige 2,5 mm²)
Lõikamise tüüp	Hõljumine (õhuga tõstmine)
Kogumiskoti taseme indikaator	Läbipaistev aken kaanel
Ohutusseadmed	Ohutuspeatus (ülekoormatud mootor), topeltisolatsioon, kahe käe turvalukustus
Korpuse materjal	Plastik
Toitejuhtme pikkus	Täpsustamata (nõutav pikendusjuhe)
Tootja garantii	2 aastat (kulumaterjalid välja arvatud)
Varuosad saadaval	Varulõiketera viitenumber FLY095 (33 cm)
Sihtotstarve	Eramajade muruplatsid (kalle max 20°)
Soovitatav minimaalne vanus	16 aastat

Korduma kippuvad küsimused - EasiGlide Plus 330V FLYMO

Kuidas reguleerida lõikekõrgust Flymo EasiGlide Plus 330V mudelil?

Lõikekõrguse reguleerimiseks keerake kaasasoleva mutrivõtmega lahti lõiketera polt, seejärel eemaldage tera ja ventilaator. Asetage lõikekõrguse vahetükid tera ja ventilaatori vahele. Mida rohkem vahetükke lisate, seda madalam on lõige. Maksimaalselt 3 vahetükki. Pange kõik tagasi kokku, pingutades polti.

Miks minu muruniiduk ei käivitu?

Kontrollige esmalt, et toitejuhe on korralikult ühendatud ja pikendusjuhe pole kahjustatud. Veenduge, et käivituskang ja turvalukustus on samaaegselt alla vajutatud. Kui mootor on kinni (näiteks liiga kõrge muru), eemaldage takistus. Lõpuks võib olla aktiveeritud ohutuspeatus: vabastage kang, oodake mõni minut ja proovige uuesti.

Kuidas puhastada muruniiduki allosa?

Pärast kasutamist ühendage niiduk vooluvõrgust lahti, kallutage seda ettevaatlikult küljele ja eemaldage murujäägid mutrivõtme või kaabitsa abil. Puhastage tera ja ventilaator pehme harjaga. Ärge kunagi kasutage vett ega kõrgsurvepesurit.

Millist varulõiketera kasutada mudeli 330V puhul?

Sobiv varulõiketera on Flymo FLY095 (osa number 529370790) lõikelaiusega 33 cm. Kasutage ainult originaal Flymo osi, et tagada ohutus ja jõudlus.

Niiduk vibreerib ebanormaalselt, mida teha?

Selle põhjuseks võib olla kahjustatud, tasakaalustamata tera või lõdvenenud tera polt. Kontrollige tera seisukorda ja vajadusel vahetage see välja. Veenduge, et kõik mutrid ja kruvid on korralikult pingutatud. Kui probleem püsib, võtke ühendust volitatud teeninduskeskusega.

Kas ma saan kasutada elektrilist pikendusjuhet? Mis miinimumristlõige?

Jah, võite kasutada välistingimustele sobivat pikendusjuhet (tüüp H05RN-F või ekvivalent). Minimaalne ristlõige sõltub pikkusest: kuni 40 m: 1,0 mm²; kuni 60 m: 1,5 mm²; kuni 100 m: 2,5 mm². Kasutage rikkevoolukaitselülitit (RCD) maksimaalselt 30 mA.

Kuidas hoida niidukit talvel?

Ühendage see vooluvõrgust lahti, puhastage hoolikalt (ilma veeta), voldige rool vajutades mõlemalt küljelt kokku, seejärel keerake see püstiasendisse. Kerige kaabel ettenähtud konksu ümber. Hoidke kuivas, külmavabas kohas ja lastele kättesaamatus kohas.

Kogumiskott ei täitu hästi, miks?

Kontrollige, et kaitseklapp on korralikult suletud ja kott on hästi kinnitatud. Puhastage niiduki allosa ja kott. Niitke sirgetes ridades 8–10 cm ülekattega. Kui muru on kõrge, alustage kõrgema lõikekõrgusega.

Mis on Flymo EasiGlide Plus 330V niiduki garantii?

Flymo pakub 2-aastast tootjagarantii alates ostukuupäevast erakasutuseks. Garantii ei hõlma kulumaterjale nagu tera, samuti väärkasutusest põhjustatud kahjustusi. Hoidke ostutõend alles.

Kas ma saan niita kaldpinnal?

Jah, kuid ainult kallakutel, mis on alla 20°. Niitke risti (küljelt), mitte kunagi üles- või allamäge. Olge suuna muutmisel ettevaatlik. Ärge niitke liiga järskudel või libedatel nõlvadel.

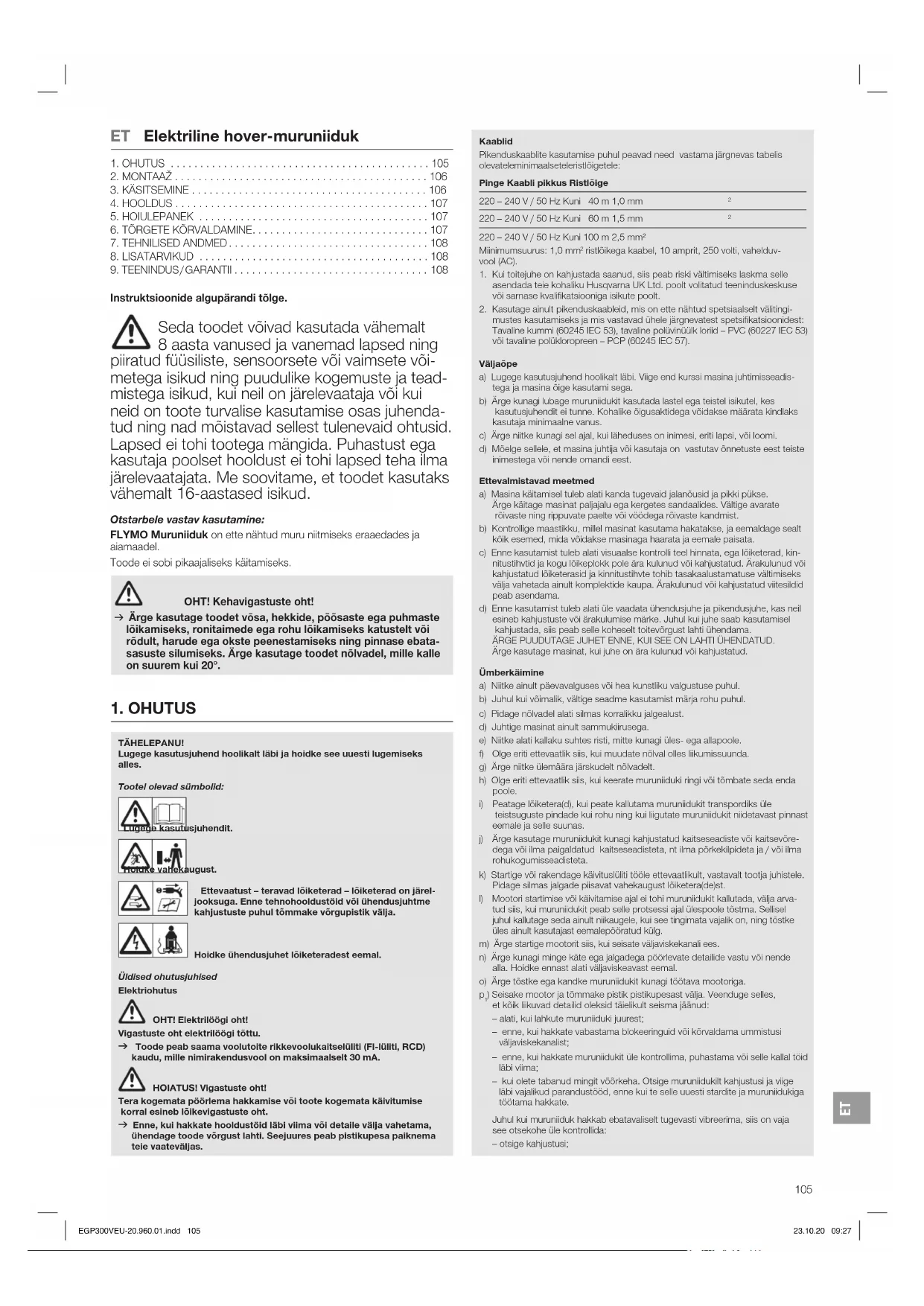

KASUTUSJUHEND EasiGlide Plus 330V FLYMO

Instruktsioonide algupärandi tõlge.

Seda toodet võivad kasutada vähemalt 8 aasta vanused ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud ning puudulike kogemuste ja teadmistega isikud, kui neil on järelevaataja või kui neid on toote turvalise kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohtusid. Lapsed ei tohi tootega mängida. Puhastust ega kasutaja poolset hooldust ei tohi lapsed teha ilma järelevaatajata. Me soovitame, et toodet kasutaks vähemalt 16-aastased isikud.

Otstarbele vastav kasutamine:

FLYMO Muruniiduk on ette nähtud muru niitmiseks eraaedades ja aiamaadel.

Toode ei sobi pikaajaliseks käitamiseks.

→ Ärge kasutage toodet võsa, hekkide, põõsaste ega puhmaste lõikamiseks, ronitaimede ega rohu lõikamiseks katustelt või rõdult, harude ega okste peenestamiseks ning pinnase ebatasasuste silumiseks. Ärge kasutage toodet nõlvadel, mille kalle on suurem kui 20°.

1. OHUTUS

TÄHELEPANU!

Lugege kasutusjuhend hoolikalt läbi ja hoidke see uuesti lugemiseks alles.

Tootel olevad sümbolid:

Ettevaatust – teravad löiketerad – löiketerad on järeljooksuga. Enne tehnohooldustöld völ ühendusjuhtme kahjustuste puhul tömmake vörgupistik välja.

Hoidke ühendusjuhet lõiketeradest eemal.

Üldised ohutusjuhlised

Elektriohutus

OHT! Elektrilöögi oht!

Vigastuste oht elektrilöögi töttu.

→ Toode peab saama voolutoite rikkevoolukaltselülti (FI-lülti, RCD) kaudu, mille nimirakendusvool on maksimaalselt 30 mA.

HOIATUS! Vigastuste oht!

Tera kogemata pöörlema hakkamise või toote kogemata käivitumise korral esineb lõikevigastuste oht.

→ Enne, kui hakkate hooldustöid läbi vilma või detaille välja vahetama, ühendage toode võrgust lahti. Seejuures peab pistikupesa paiknema tele vaateväljas.

Kaablid

Pikenduskaablite kasutamise puhul peavad need vastama järgnevas tabelis olevateleminimaalseteleristlöigetele:

Pinge Kaabll plkkus Ristlölge

220 – 240 V / 50 Hz Kuni	40 m 1,0 mm	^2
220 – 240 V / 50 Hz Kuni	60 m 1,5 mm	^2

220 – 240 V / 50 Hz Kuni 100 m 2,5 mm ^2

Miinimumsuurus: 1,0 mm² ristlöikega kaabel, 10 amprit, 250 volti, vahelduvvool (AC).

1. Kui toitejuhe on kahjustada saanud, siis peab riski vältimiseks laskma selle asendada teie kohaliku Husqvarna UK Ltd. poolt volitatud teeninduskeskuse või sarnase kvalifikatsiooniga isikute poolt.
2. Kasutage ainult pikenduskaableid, mis on ette nähtud spetsiaalselt välitingi-mustes kasutamiseks ja mis vastavad ühele järgnevatest spetsifikatsioonidest: Tavaline kummi (60245 IEC 53), tavaline polüvinüilk lorid – PVC (60227 IEC 53) vöi tavaline polükloropreen – PCP (60245 IEC 57).

Väljaöpe

a) Lugege kasutusjuhend hoolikait läbi. Viige end kurssi masina juhtimisseadistega ja masina öige kasutami sega.
b) Ärge kunagi lubage muruniidukt kasutada lastel ega teistel isikutel, kes kasutusjuhendit ei tunne. Kohalike öigusaktidega võidakse määrata kindlaks kasutaja minimaalne vanus.
c) Ärge niitke kunagi sel ajal, kui läheduses on inimesi, eriti lapsi, või loomi.
d) Möelge sellele, et masina juhtija või kasutaja on vastutav önnetuste eest teiste inimestega või nende omandi eest.

Ettevalmistavad meetmed

a) Masina käitamisel tuleb alati kanda tugevaid jalanõusid ja pikki pükse. Ärge käitage masinat paljajalu ega kergetes sandaalides. Vältige avarate rõivaste ning rippuvate paelte või vöödega rõivaste kandmist.
b) Kontrollige maastikku, millel masinat kasutama hakatakse, ja eemaldage sealt köik esemed, mida vöidakse masinaga haarata ja eemale paisata.
c) Enne kasutamist tuleb alati visuaalse kontrolli teel hinnata, ega löiketerad, kinnitustihvtic ja kogu löikeplokk pole ära kulunud vöi kahjustatud. Ärakulunud vöi kahjustatud löiketerasid ja kinnitustihvte tohib tasakaalustamatuse vältimiseks välja vahetada ainult komplektide kaupa. Ärakulunud vöi kahjustatud viitesildid peab asendama.
d) Enne kasutamist tuleb alati üle vaadata ühendusjuhe ja pikendusjuhe, kas neil esineb kahjustuste või ärakulumise märke. Juhul kui juhe saab kasutamisel kahjustada, siis peab selle koheselt toitevõrgust lahti ühendama. ÄRGE PUUDUTAGE JUHET ENNE, KUI SEE ON LAHTI ÜHENDATUD. Ärge kasutage masinat, kui juhe on ära kulunud või kahjustatud.

Ümberkäimine

a) Niitke ainult päevavalguses või hea kunstliku valgustuse puhul.
b) Juhul kui võimalik, vältige seadme kasutamist märja rohu puhul.
c) Pidage nõlvadel alati silmas korralikku jalgealust.
d) Juhtige masinat ainult sammukiirusega.
e) Niitke alati kallaku suhtes risti, mitte kunagi üles- ega allapoole.
f) Olge enti ettevaatlik siis, kui muudate nõlval olles liikumissuunda.
g) Ärge niitke ülemäära järskudelt nõlvadelt.
h) Olge eriti ettevaatlik siis, kui keerate muruniiduki ringi või tömbate seda enda poole.
i) Peatage lõiketera(d), kui peate kallutama muruniidukit transpordiks üle teistsuguste pindade kui rohu ning kui liigutate muruniidukit niidetavast pinnast oemale ja solle suunas.
j) Ärge kasutage muruniidukit kunagi kahjustatud kaitseseadiste või kaitsevõredega või ilma paigaldatud kaitseseadisteta, nt ilma põrkekilpideta ja / või ilma rohukogumisseadisteta.
k) Startige või rakendage käivituslüliti tööle ettevaatlikult, vastavalt tootja juhistele. Pidage silmas jalgade piisavat vahekaugust lõiketera(dejst.
I) Mootori startimise või käivitamise ajal ei tohi muruniidukit kallutada, välja arva- tud siis, kui muruniidukit peab selle protsessi ajal ülespoole tõstma. Sellisel juhul kallutage soda ainult niikaugelo, kui see tingimata vajalik on, ning tõstke üles ainult kasutajast eemalepõöratud külg.
m) Ärge startige mootorit siis, kui seisate väljaviskekanali oes.
n) Ärgo kunagi mingo käte ega jalgadega pöörlevato detailide vastu või nende alla. Hoidke ennast alati väljaviskeavast eemal.
o) Ärge töstke ega kandke muruniidukit kunagi töötava mootoriga.
p.) Seisako mootor ja tömmako pistik pistikupesast välja. Voendugo selles, et köik liikuvad detailid oleksid täielikult seisma jäänud:
- alati, kui lahkute muruniiduki juurest;
- enno, kui hakkato vabastama blokeeringuid või kõrvaldama ummistusi väljaviskekanalist;
- enno, kui hakkate muruniidukit üle kontrollima, puhastama või selle kallal töid läbi viima;
- kui olete tabanud mingit võõrkeha. Otsige muruniidukilt kahjustusi ja viige läbi vajalikud parandustööd, enne kui te selle uuesti stardite ja muruniidukiga töötama hakkate.
Juhul kui muruniiduk hakkab ebatavaliselt tugevasti vibroerima, siis on vaja. see otsekohe üle kontrollida:
- otsige kahjustusi;

- viige läbi kahjustatud detailide vajalikud parandustööd;

- kandke hoolt selle eest, et köik mutrid, tihvtid ja poldid oleksid tugevasti kinni keeratud.

Hooldus ja hoiulepanek

a) Kandke hoolt selle eest, et köik mutrid, tihvtid ja poldid oleksid tugevasti kinni keeratud ning et seade oleks turvalises lööseisundis.
b) Kontrollige rohukogumisseadist regulaarselt kulumise või toimimisvõime kaotuseosas.
c) Asendage ohutusest tingitud põhjustel ärakulunud või kahjustatud detailid.
d) Pidage silmas seda, et mitme lõiketeraga masinate puhul võib ühe lõiketera likumine kutsuda esile ülejäänud lõiketerade pöörlemise.
e) Jälgige masina seadistamisel seda, et sõrmed ei jääks liikuvate lõiketerade ja masina paigalseisvate detailde vahele kinni.
f) Enne kui masina hoiule panete, laske mootoril maha jahtuda.
g) Pidage löiketerade hooldamisel silmas seda, et löiketerad vöivad liikuda isegi siis, kui pinge allikas on välja lüllitatud.
h) Kasutage eranditult originaalvaruosi ja -tarvikuid.

Täiendavad ohutusjuhised

Elektriohutus

OHT! Südameselskuse oht!

Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud tinglmustes mõjustada aktilvsete või passilvsete meditsiilniliste implantaide toimimist. Et välistada selliste olukordade tekkimise oht, mis võivad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiililise Implantaadiga Islkud enne antud toote kasutamist konsulteerlma oma arsti ja implantaadi tootjaga.

Kontrollige enne kasutamist kaablit, kas esineb kahjus tuste ja vananemise märke. Kui leiate, et kaabel on defektne, siis viige toode volitatud teeninduskeskusse ja laske kaabel asendada.

Ärge kasutage toodet, kui elektrikaablid on kahjustatud või ära kulunud.

Ühendage kaabel koheselt voolutoitest lahti, kui kaabil on sisselõige või kui selle isolatsicon on kahjustatud. Puudutage elektrikaablit alles siis, kui see on voolutoitest lahti ühendatud. Ärge parandage sisselõikega või kahjustatud kaablit. Asendage see uuega.

Pikenduskaabii peab kasutamiseks lahti kerima. Kokkukeritud kaablid võivad üle kuumeneda ja muruniiduki tööjõudlust vähendada.

Hoidke pikenduskaabel tootest eemal. Töötage alati toiteallika poolt eemale, niites edasi ja tagasi ning ärge mingil juhul ringikujuliselt likuge.

Ärge tömmake kaablit üle teravate esemete.

Enne pistiku, kaabli või pikenduskaabli lahtiühendamist lülitage alati voolutoide välja Seisake mootor, tömmake võrgupistik välja ning vaadake kaabel üle kahjustuste ja vananemise osas, ennë kui te selle houlepanekuks kokku kerite. Ärge kahjustatud kaablit mingil juhul parandage. Asendage see uuega. Kasutage ainult original-asenduskaablit.

Kerige kaabel alati hoolikalt kokku ja vältige murdekohti.

Ärge kandke toodet mingil juhul kaablist hoides.

Ärge tömmake kaablist, et pistikuid lahti ühendada.

Kasutage toodet ainult toote tüübisildil äratoodud vooluvõrgu vahelduvpingega.

Meie tooted on kahekordselt isoleeritud vastavalt standardile EN 60335.

Arge ühendage massi mingile toote osale.

Kontrollige tööala varjatud kaablite osas.

Ärge kasutage toodet tiigi hooldamiseks ega voo länedal,

Isiklik ohutus

OHT! Lämbumise oht!

Väiksemaid osi on völmallik kergesti alla neelata. Plastikkotl töttu esineb lämbumise oht väikelastele. Hoidke väikelapsed montaazi ajal eemal.

Laske murunlidukil enne hoiulepanekut või hooldust vähemalt 30 minutit maha jahtuda.

Lõikeelemendi blokeerumise korral peatage toode ja kontrollige seda.

Ärge kallutago masinat kasutaja suunas.

Jääge käitamise ajal tähelepanelikuks.

Ärge kasutage toodet kunagi kohtades, kus esineb plahvatusont.

Ärge kasutage toodet siis, kui olete väsinud, harge või alkoholi, uimastite või ravimite mõju all või kui olete kurnatud.

Vältige muruniiduki ülekoomust.

Kandke kindaid, libisemiskindlaid jalatseid ja silmakaitseid.

Ärge kasutage toodet niisketes tingimustes.

Ärge kasutage märja rohu peal.

Ärge võtke toodet osadeks rohkem kui selle tarneseisundini.

Starlige muruniidukit ainult püstiselt monteeritud käepidemega.

Ärge kasutage stardihoobasid vaheldumisi.

Kasutage käepidemeid ettevaatlikult.

Turvaväljalülitus

Mootor on kaitstud turvaväljalülitusega, mis aktivoorub siis, kui tera kinni kilub või kui mootor on üle koormatud. Peatage sel juhul toode ja ühendage see voolutoi-

test lahti. Turvaväljalüitus lähtestatakse alles siis, kui lasete stardi- / stopphoova lahti. Eemaldage köik takistused ja oodake möned minutid, kuniks turvaväljalüitus on lähtestatud, enne kui jätkale toole kasutamist.

2. MONTAAŽ

Kehavigastuste oht!

kevigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toodet monteerima hakkate, oodake ära, kuni tera on seisma jäänud, ühendage toode voolutoitest lahti ja pange kindad kätte.

Juhtraua pööramine tööasendisse [joonis A1]:

Toode tarnitakse tehasest pakendamiseks ja transportimiseks kokkupandud juhtrauaga.

1. Pöörake ülemine juhtraud ülespoole ①.

2. Ärge laske juhtraual kukkuda. Jälgige seda, et kaablit ei kiilutaks juhtraudade vahele kinni.

Juhtraua monteerimine [joonis A2/A3/A4]:

1. Paigutage poldid ⑧, alusseibid ⑦ ja võrgukaabli konks ⑨ õiges asendis juhtraua ⑪ peale.
2. Kinnitage kaabel ⑨ kaasasolevate klambrite ⑩ abil juhtraua ⑪ peale.
3. Paigaldage kaabel ⑨ korrektselt asenditesse Ⓕ korpuse peal oleva alumise kinnituse külge.

Rohukogumiskorvi monteerimine [joonis A5]:

→ Suruge rohukogumiskorvi käepidet ② rohukogumiskorvi kaane ③ sisse, kuni ühendused kuuldavalt fikseeruvad.

3. KÄSITSEMINE

Kehavigastuste oht!

kevigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toodet seadistama või transportima hakkate, oodake ära, kuni tera on seisma jäänud, ühendage toode voolutoitest lahti ja pange kindad kätte.

Muruniiduki ühendamine [joonis 01/02]:

Elektrilöögi oht!

eks et pikenduskaablil ⑪ kahjustusi ära hoida, peab

juhtima pikenduskaabli ⑪ sisse läbi kaabliluku ①.

→ Enne käitamist juhtige pikenduskaabel ^11 läbi kaabliluku ^12 .

1. Ühendage pikenduskaabli ⑪ pistikupesa konnektor lülitikarbi ⑫ tagaküliele.
2. Tehke pikenduskaablist ⑪ silmus, juhtige silmus kaabliluku Ⓛ sisse ja tömmake silmus kinni.
3. Ühendage pikenduskaabel ⑪ vörgu 230 V pistikupesasse.

Lõikekõrguse seadistamine [joonis 03/04/05]:

ELEPANU! Ärge kasutage rohkem kui 3 lõikekõrguse

vahetükki ⑬. Lõikekõrguse vahetükid ⑱ peab paigaldama ainult tera ⑭ ja tiiviku ⑯ vahele. Ärge paigaldage lõikekõrguse vahetükke ⑱ tera ⑭ ja terapoldi ⑯ vahele.

1. Selleks et terapolti ⑯ välja keerata, hoidke ventilaatorit ⑮ kinni ja päästketerapolt ⑯ kaasasoleva mutrivõtme ⑰ abil lahti.
2. Eemaldage terapolt ⑯, tera ⑭, lõikekõrguse vahetükid ⑬ ja tiivik ⑮.
3. Inspekteerige, ega pole kahjustusi, ja puhastage, kui on vajalik.
4. Pange tiivik ⑮ toote külge. Veenduge, et tiivik ⑯ oleks täielikult kohal ja et tiiviku ava oleks samal joonel keermestatud avaga.
5. Pange lõikekõrguse vahetükid ⑱ tiiviku ⑲ peale. Kõrgem lõikus – vähem lõikekõrguse vahetükke Madalam lõikus – vähem lõikekõrguse vahetükke Veenduge, et tihvtid oleksid paigutatud avadesse
6. Paigutage tera ⑭ D-kujuliste avadega lõikekõrguse distantshoidikute ⑬ peale. Veenduge, et lihvtid istuksid teras olevate avade sees.

7. Juhtige terapolt ⑯ läbi teras ⑭ oleva keskkoha ava.

8. Tõmmake terapolt ⑯ kellaosuti suunas käega pingule.

9. Hoidke tugevasti tiivikut ⑮ ja tömmake terapolt ⑯ kaasasoleva mutrivõtme ⑰ abil pingule.

Niiduki startimine [joonis 06/07]:

Kehavigastuste oht!

eb vigastuste oht, kui toode ei peatu stardihoobadest lahti lastes.

→ Ärge turvaseadistest ega lülitist mööda minge. Ärge kinnitage näiteks stardihoobasid käepi deme külge.

Käivitamine:

Toode on varustatud kahe käe turvaseadisega (Stardihoob ⑱ ja turvatõkis ⑤), mis takistab toote kogemata sisselülitamist.

On olemas kaks stardihooba ⑱. Käivitamiseks peab kasutama ühte nendest.

1. Suruge ühe käega turvatõkist ⑤ ning tömmake teise käega stardi-hooba ⑯. Niiduk stardib.
2. Laske turvatōkis ⑤ lahti.

Selleks et takistada muru sisse ringi löikamist ja et rohujääke eemaldada, kallutage niidukit kergelt. Kui muruniiduk on saavutanud oma täiskiiruse, siis langetage see pehmelt muru peale.

Peatamine:

→ Laske stardihoob ^18 lahti. Niiduk peatub.

Rohukogumiskorvi tühjendamine [joonis 08/09]:

Kehavigastuste oht!

evigastuste oht, juhul kui tera pöörleb või kui niiduk kogemata käivitub.

→ Enne, kui kaitseklapi avate, oodake ära, kuni tera on seisma jäänud, ühendage niiduk voolutoitest lahti ja pange kindad kätte.

Kaanes oleva läbipaistva aknaga ②3 mudelid näitavad rohukogumiskorvi ③ täitetaset. Seda tuleks pärast igat muruniitmist puhastada.

1. Võtke rohukogumiskorv ③ seda käepidemest ② hoides välja. Seejuures avaneb kaitseklapp ⑪.
2. Tühjendage rohukogumiskorv ③.
3. Pange rohukogumiskorv ③ uuesti sisse. Jälgige seda, et see istuks kindlalt niiduki korpuse kinnituspunktide peal.
4. Sulgege kaitseklapp ②1.

Kui rohukogumiskorv ③ ja kaitseklapp ② ei ole korrektselt kohale paigutatud, võib see esile kutsuda rohu halva kogumise.

Näpunäited niiduki kasutamiseks [joonis O10/O11]:

Kasvuhooajal niitke kaks korda nädalas.

Muru saab kannatada, kui selle pikkusest lõigatakse maha rohkem kui kolmandikkorraga.

Parimate tulemuste saamiseks niitke köigepealt muru välisserva kellaosuti suunas.

Alustage niitmist muru servast, mis on kõige lähemal pistikupesale. Selliselt on kaabel laotatud laiali murule, mida olete juba lõiganud.

Rohu parimaks kogumiseks niitke alati sirget joont pidi. Ärge köigutage muruniidukit ühelt küljelt teisele.

Parimate lõikamistulemuste saamiseks niitke mööda sirgjoont ligikaudu 8 – 10 cm suuruse ülekattega igal niidukiga möödumisel.

Ärge koormake niidukit üle. Pika tiheda rohu niitmine võib põhjustada mootori kiiruse languse ja te kuulete muutust mootori helis. Kui mootori kiirus langeb, siis võite niiduki üle koormata, mis võib põhjustada kah- justusi. Kui te niidate pikas tihedas rohus selliselt, et esimesel lõikusel on lõikekõrgus kõrgemaks seatud, siis aitab see koormust vähendada. Vaata Lõikekõrguse seadistamine.

4. HOOLDUS

Kehavigastuste oht!

evigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toodet hooldama hakkate, oodake ära, kuni tera on seisma jäänud, ühendage toode voolutoitest lahti ja pange kindad kätte.

Niiduki puhastamine:

Vigastuste oht ja toote kahjustuste risk.

→ Ärge puhastage toodet vee ega veejoaga (iseäranis kõrgsurve veejoaga).
→ Ärge puhastage kemikaalidega, kaasa arvatud bensiini ega lahustitega. Mõned neist võivad hävitada olulisi plastosi.

Õhutuspilud peavad olema alati puhtad.

Niiduki alumise külje puhastamine [ joonis M1 ]:

Alumist külge on köige lihtsam puhastada kohe pärast niitmist.

1. Asetage niiduk ettevaatlikult külje peale.
2. Puhastage alumine külg ⑲, eemaldades rohujäägid mutrivõtme / kaabitsa ⑰ abil.
3. Puhastage tera ⑭ ja ventilaator ⑮ pehme harja abil (ärge kasutage teravaid esemeid).

Niiduki ülemise külje puhastamine [joonis M2]:

1. Puhastage ülemine külg kuiva lapiga.
2. Puhastage õhuvõtupilud ⑳ pehme harja abil (ärge kasutage teravaid objekte).

5. HOIULEPANEK

Kasutuselt körvaldamine:

Toodet peab säilitama lastele ligipääsmatuna.

1. Ühendage toode voolutoitest lahti.
2. Puhastage niiduk (vt 4. HOOLDUS).
3. Pange niiduk hoiule kuiva, suletud ja pakasekindlasse kohta.

Hoiulepaneku asend [joonis S1/S2]:

1. Suruge juhtraud ① mölemalt küljelt üheaegselt sissepoole ja pöörake see ettepoole.
2. Kallutage muruniidukit tahapoole, selleks et seda vertikaalsesse hoiule-paneku asendisse seada.
3. Kerige vörgukaabel ⑪ kindlalt ümber vörgukaabli konksu ⑦.

Kasutuselt körvaldamine:

(vastavalt direktiivile 2012/19/EL)

Toodet ei tohi kasutuselt körvaldada koos tavaliste olmejäätmetega. Selle peab kasutuselt körvaldama vastavalt kehlivatele kohalikele keskkonnakaitse eeskirjadele.

TÄHELEPANU!

→ Kôrvaldage toode kasutuselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil.

6. TÖRGETE KÖRVALDAMINE

Lõtkevigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toote törkeid körvaldama hakkate, oodake ära, kuni tera on seisma jäänud, ühendage toode voolutoitest lahti ja pange kindad kätte.

Tera väljavahetamine:

evigastuste oht, juhul kui tera on kahjustatud, kooldunud, pöörleb tasakaalustamata või kui selle löikeservadel on täkkeid.

→ Ärge kasutage niidukit kahjustatud või kooldunud teraga, tasakaalustamata teraga või kui lõikeservadel on täkkeid.
→ Ärge tera täiendavalt lihvige.

FLYMO varuosad on saadaval teie FLYMO edasimüuja käest või FLYMO teenindusest.

Kasutage ainult FLYMO originaaltera:

FLYMO vahetustera 33 cm jaoks:

Viitenumber FLY095 Detaili nr 529370790

FLYMO vahetustera 36 cm jaoks:

Viitenumber FLY096 Detaili nr 529370890

→ Asendage tera (vt 3. KÄSITSEMINE Löikekörguse seadistamine).

Probleem Võlmalik põhjus Kõrvaldamine

Niiduk ei stardi Võrgukaabel on lahti ühendatud või kahjustatud.		→ Ühendage võrgukaabel või vajaduse korral asendage see.
		Mootor on blokeeritud. → Eemaldage takistus.
Mootor on blokeeritud ja põhjustab mûra	Mootor on blokeeritud. → Eemaldage takistus.
	Lõikekõrgus on liiga madal. → Seadistage suurem lõikekõrgus.
Tugev mûra, nilduk kollseb	Mootoril, kinnitusel või niiduki korpusel olevad poldid on lahti.	→ Laske polte volitatud lepingulise edasimüuja poolt järelpingutada.
Niiduk töötab ekstsentriliselt või vibreerlb tugevasti	Tera on kahjustatud/kulunud või terahoidik on lahti tulnud.	→ Vahetage tera.
	Tera on tugevasti määrdunud. → Puhastage niliduk (vt 4. HOOLDUS). Kui sellega probleemi kõrvaldada ei önnestu, siis vahetage tera.
Halb rohu kogumine	Kaitseklapp el ole õigesti peale pandud.	→ Pange kaitseklapp korrektselt rohukogumiskorvi peale.
	Öhutuspilud on mustunud. → Puhastage niiduk (vt 4. HOOLDUS).
	Ei ole niidetud sirgeid jooni pidi. → Niitke sirgeid jooni pidi.
Muru el ole puhtalt nlidetud	Tera on nüri või kahjustatud.	→ Vahetage tera.
	Lõikekõrgus on liiga madal. → Seadistage suurem lõikekõrgus.
Halb tõstejõud	Niiduk on mustunud.	→ Puhastage niiduki alumine külg.
	Lõikekõrgus on liiga madal. → Seadistage suurem lõikekõrgus.
	Ventilaator on kahjustatud. → Kontrollige ventilaatorit ja vahetage see välja.
	Kui halb tõstejõud edasi püsima jääb, siis põörduge kohaliku volitatud teeninduskeskuse poole.

JUHIS: Palun pöörduge telste rlkete korral oma FLYMO teeninduskeskusesse. Parandusi tohivad teha ainult FLYMO teeninduskeskused ning FLYMO poolt volitatud spetslallseerunud jaemüüjad.

1. TEHNILISED ANDMED

Elektriline hover-murunliduk	Ühik	Väärtus(33 cm)	Väärtus(36 cm)
Nlmlvölmsus	W	1700	1800
Vörgupinge	V	230 230
Vörgusagedus	Hz	50	50
Tera pöörlemissagedus p/min	4200		4200
Lõikelaius	cm 33	36
Lõikekõrguse seadistamine (4 asendlt)	mm	10 – 30	10 – 30
Rohukogumiskorvl maht	l	20	26
Kaal	kg	7,8	8,1
Helirõhutase L _pt^1) Määramatus K _pt	dB (A)	833	803
Müravölmsustase L _WA^2) :mõõdetud/garanteeritudMääramatus K _WA	dB (A)	92 / 963,2	92 / 963,2
Käsivarre ja käelabavibratsioon a _thw^1) Määramatus K _thw	m/s ^2	1,51,5	1,91,5

Mõõtemeetod vastavalt: 1 EN 60335-2-77 2) RL 2000/14/EC

JUHIS: Näidatud vibratsiooni emissiooni väärtus on mõõdetud vastavalt standardtud katsemeetodille ja seda saab kasutada elektritöörrilstade omavaheliseks võrdluseks. Seda väärtust saab kasutada ka kokkupuute hindamiseks. Vibratsiooni emissiooni väärtus võib elektritööriista tegeliku kälgus varleeruda.

Palun pöörduge vajaduse korral energiavarustuse asutuse poole, selleks et seade ühendataks ainult maksimaalselt 0,354 Ω näivtakistusega energia-toite külge. See kasutaja energiatoite liitumispunktis maksimaalselt lubatud

süsteemi näivtakistus vastab seadme EasiGlide Plus 360V kontrollimis-väärtusele

1. LISATARVIKUD

FLYMO vahetustera33 cm jaoks	Asenduseks nüridele teradele.	Viitenumber FLY095Detall nr 529370790
FLYMO vahetustera36 cm jaoks	Asenduseks nüridele teradele.	Viitenumber FLY096Detall nr 529370890

9. TEENINDUS/GARANTII

Teenindus:

Palun vötke ühendust tagaküljel toodud aadressil.

Garantiideklaratsioon:

Garantiinõude korral ei nõuta teilt pakutud teenuste eest tasu.

FLYMO annab köigile FLYMO uutele originaaltoodetele 2 aastat garantiid alates esmasest ostust edasimüjjalt, kui tooteid on kasutatud eranditult isiklikuks tarbeks. Teisesturult omandatud toodete osas käesolev tootja garantii ei kehti. Antud garantii puudutab köiki olulisi tootel esinevaid puudusi, mis on töendatult tekkinud materjali- vöi tootmisvigade tagajärjel. Kui see garantii kuulub täitmisele, siis kas tamitakse täisfunktsionaalne asendustoode vöi parandatakse meile saadetud toode tasuta; jätame endale öiguse valida kahe nimetatud variandi vahel. Teenusele kehtivad järgmised eeldused.

• Toodet on kasutatud sihtotstarbeliselt, järgides kasutusjuhendis toodud soovitusi.
• Ei ostja ega kolmandad isikud ei ole püüdnud toodet avada või paran-dada.
• Käitamisel kasutati ainult FLYMO varu- ja kuluosade originaale.
• Ostu töendava dokumendi esitamine.

Osade ja komponentide tavapärane kulumine (näiteks teradel, terade kinnitusdetailid, turbiinidel, valgustusseadmetel, kiil- ja hammasrihmadel, tiivikutel, öhufiltritel, süuteküunaldel), visuaalsed muutused ning kuluosad ja kulumaterjalidest osad on garantiist välistatud.

Tootja garantii piirdub asendustarne ja parandamisega vastavalt eespoolnimetatud tingimustele. Teised meie kui toolja vastu suunatud nõuded, näiteks kahju hüvitamiseks. Teised ole toolja garantiiga põhjendatud. Käesolev tootja garantii ei puuduta loomulikult edasimüuja/müuja vastu esitatavaaid seadustes ja lepingutes sätestatud garantii täitmsnõudeid.

Tootja garantii puhul kohaldatakse Saksamaa Liitvabariigi õigusnorme.

Garantijuhtumi korral saatke palun defektne toode koos ostu töendava dokumendi koopia ja vea kirjeldusega piisavalt frankeerituna teeninduse aadressile.

Kuluosad:

Vastavalt Saksamaa toolevaslutusseadusele deklareerime käesolevaga selgesönaliselt, et me ei kannan mingisugust vastutust meie toodetest tingitud kahjude eest, kui need tooted ei ole korektselt parandatud FLYMO heakskiidetud hoolduspartneri poolt või kui parandamisel ei ole kasutatud FLYMO originaalosi või FLYMO volitatud osi.

LT Gaminio patikimumas
