Produkttyp	Elektro-Hover-Rasenmäher
Marke	Flymo
Modell	EasiGlide Plus 330V
Schnittbreite	33 cm
Schnitthöheneinstellung	4 Positionen, von 10 bis 30 mm (mit Distanzstücken)
Fangboxvolumen	20 Liter
Nennleistung	1700 W
Spannung / Frequenz	230 V / 50 Hz
Messer-Drehzahl	4200 U/min
Gewicht	7,8 kg
Schalldruckpegel (LpA)	83 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel (LWA)	92 dB(A) gemessen / 96 dB(A) garantiert
Hand-Arm-Vibration	1,5 m/s² (Unsicherheit 1,5 m/s²)
Stromversorgungstyp	Netz 230 V mit Verlängerungskabel (max. 100 m, Querschnitt 2,5 mm²)
Schnitttyp	Hover (Luftschwebebett)
Füllstandsanzeige des Fangkorbs	Transparentes Fenster im Deckel
Sicherheitsvorrichtungen	Sicherheitsstopp (Überlastungsschutz), doppelte Isolierung, Zweihand-Sicherheitsverriegelung
Gehäusematerial	Kunststoff
Länge des Netzkabels	Nicht angegeben (Verlängerungskabel erforderlich)
Herstellergarantie	2 Jahre (Verschleißteile ausgeschlossen)
Ersatzteile verfügbar	Ersatzmesser Referenz FLY095 (33 cm)
Verwendungszweck	Rasenflächen in Privatgärten (max. Steigung 20°)
Mindestalter empfohlen	16 Jahre

Häufig gestellte Fragen - EasiGlide Plus 330V FLYMO

Wie stelle ich die Schnitthöhe am Flymo EasiGlide Plus 330V ein?

Um die Schnitthöhe einzustellen, lösen Sie die Messerschraube mit dem mitgelieferten Schlüssel, entfernen Sie dann das Messer und den Lüfter. Platzieren Sie Distanzstücke für die Schnitthöhe zwischen Messer und Lüfter. Je mehr Distanzstücke Sie hinzufügen, desto niedriger ist der Schnitt. Maximal 3 Distanzstücke. Bauen Sie alles wieder zusammen und ziehen Sie die Schraube fest.

Warum startet mein Rasenmäher nicht?

Überprüfen Sie zuerst, ob das Netzkabel richtig eingesteckt ist und das Verlängerungskabel nicht beschädigt ist. Stellen Sie sicher, dass der Starthebel und die Sicherheitsverriegelung gleichzeitig gedrückt werden. Wenn der Motor blockiert ist (z.B. zu hohes Gras), entfernen Sie das Hindernis. Schließlich kann der Sicherheitsstopp aktiviert sein: Lassen Sie den Hebel los, warten Sie einige Minuten und versuchen Sie es erneut.

Wie reinige ich die Unterseite des Rasenmähers?

Nach dem Gebrauch den Mäher abziehen, vorsichtig zur Seite kippen und Grasreste mit dem Maulschlüssel oder einem Schaber entfernen. Reinigen Sie Messer und Lüfter mit einer weichen Bürste. Niemals Wasser oder einen Hochdruckreiniger verwenden.

Welches Ersatzmesser wird für das Modell 330V verwendet?

Das passende Ersatzmesser ist die Flymo FLY095 (Teilenummer 529370790) für eine Schnittbreite von 33 cm. Verwenden Sie nur Original-Flymo-Teile, um Sicherheit und Leistung zu gewährleisten.

Der Rasenmäher vibriert ungewöhnlich, was tun?

Dies kann an einem beschädigten, unausgewuchteten Messer oder einer lockeren Messerschraube liegen. Überprüfen Sie den Zustand des Messers und ersetzen Sie es bei Bedarf. Stellen Sie sicher, dass alle Muttern und Schrauben fest angezogen sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Kann ich ein Verlängerungskabel verwenden? Welcher Mindestquerschnitt?

Ja, Sie können ein für den Außenbereich geeignetes Verlängerungskabel (Typ H05RN-F oder gleichwertig) verwenden. Der Mindestquerschnitt hängt von der Länge ab: bis 40 m: 1,0 mm²; bis 60 m: 1,5 mm²; bis 100 m: 2,5 mm². Verwenden Sie einen Fehlerstromschutzschalter (RCD) mit maximal 30 mA.

Wie lagere ich den Rasenmäher im Winter?

Abziehen, gründlich reinigen (ohne Wasser), den Bügel auf beiden Seiten zusammendrücken und einklappen, dann in vertikale Position kippen. Das Kabel um die dafür vorgesehene Kabelaufwicklung wickeln. An einem trockenen, frostfreien Ort außerhalb der Reichweite von Kindern lagern.

Der Fangbehälter füllt sich nicht richtig, woran liegt das?

Überprüfen Sie, ob die Schutzklappe richtig geschlossen und der Behälter richtig eingerastet ist. Reinigen Sie die Unterseite des Mähers und den Behälter. Mähen Sie in geraden Bahnen mit einer Überlappung von 8-10 cm. Bei hohem Gras beginnen Sie mit einer höheren Schnitthöhe.

Welche Garantie hat der Flymo EasiGlide Plus 330V Rasenmäher?

Flymo gewährt eine Herstellergarantie von 2 Jahren ab Kaufdatum für den privaten Gebrauch. Ausgeschlossen sind Verschleißteile wie das Messer sowie Schäden durch unsachgemäße Verwendung. Bewahren Sie den Kaufbeleg auf.

Kann ich auf einer Steigung mähen?

Ja, aber nur auf Steigungen von weniger als 20°. Mähen Sie quer (seitlich), niemals bergauf oder bergab. Seien Sie vorsichtig bei Richtungswechseln. Mähen Sie nicht auf zu steilen oder rutschigen Hängen.

BEDIENUNGSANLEITUNG EasiGlide Plus 330V FLYMO

DE Betriebsanleitung

Elektro-Hover-Rasenmäher

FR Mode d'emploi

DE Elektro-Hover-Rasenmäher

1. SICHERHEIT	8
2. MONTAGE	9
3. BEDIENUNG	9
4. WARTUNG	10
5. LAGERUNG	10
6. FEHLERBEHEBUNG	10
7. TECHNISCHE DATEN	11
8. LIEFERBARES ZUBEHÖR	11
9. SERVICE/GARANTIE	11

Übersetzung der Originalbetriebsanleitung.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Wir empfehlen eine Benutzung des Produkts erst für Jugendliche ab 16 Jahren.

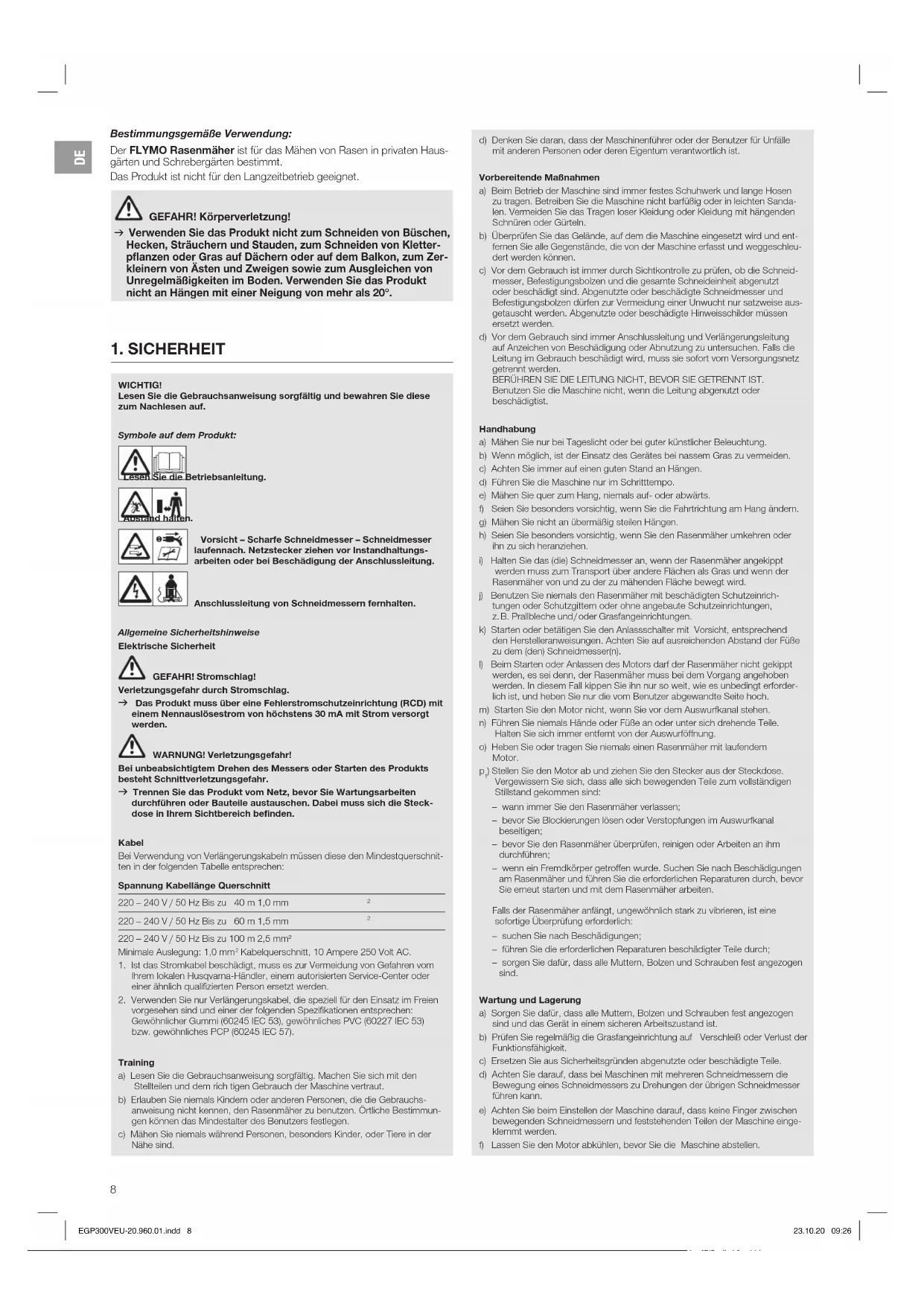

Bestimmungsgemäße Verwendung:

Der FLYMO Rasenmäher ist für das Mähen von Rasen in privaten Hausgärten und Schrebergärten bestimmt.

Das Produkt ist nicht für den Langzeitbetrieb geeignet.

GEFAHR! Körperverletzung!

→ Verwenden Sie das Produkt nicht zum Schneiden von Büschen, Hecken, Sträuchern und Stauden, zum Schneiden von Kletterpflanzen oder Gras auf Dächern oder auf dem Balkon, zum Zerkleinern von Ästen und Zweigen sowie zum Ausgleichen von Unregelmäßigkeiten im Boden. Verwenden Sie das Produkt nicht an Hängen mit einer Neigung von mehr als 20°.

1. SICHERHEIT

WICHTIG!

Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese zum Nachlesen auf.

Symbole auf dem Produkt:

Lesem sie die Betriebsanleitung.

Vorsicht – Scharfe Schneldmesser – Schneldmesser laufennach. Netzstecker ziehen vor Instandhaltungsarbeiten oder bei Beschädigung der Anschlussleitung.

Anschlussleitung von Schneidmessern fernhalten.

Allgemeine Sicherheitshinweise

Elektrische Sicherheit

GEFAHR! Stromschlag!

Verletzungsgefahr durch Stromschlag.

→ Das Produkt muss über eine Fehlerstromschutzeinrichtung (RCD) mit einem Nennauslösestrom von höchstens 30 mA mit Strom versorgt werden.

WARNUNG! Verletzungsgefahr!

Bei unbeabsichtigtem Drehen des Messers oder Starten des Produkts besteht Schnittverletzungsgefahr.

→ Trennen Sie das Produkt vom Netz, bevor Sie Wartungsarbeiten durchführen oder Bauteile austauschen. Dabei muss sich die Steck-dose in Ihrem Sichtbereich befinden.

Kabel

Bei Verwendung von Verlängerungskabeln müssen diese den Mindestquerschnitten in der folgenden Tabelle entsprechen:

Spannung Kabellänge Querschnitt

220 – 240 V / 50 Hz Bis zu	40 m 1,0 mm	^2
220 – 240 V / 50 Hz Bis zu	60 m 1,5 mm	^2

220 - 240 V / 50 Hz Bis zu 100 m 2,5 mm ^2

Minimale Auslegung: 1,0 mm² Kabelquerschnitt, 10 Ampere 250 Volt AC.

1. Ist das Stromkabel beschädigt, muss es zur Vermeidung von Gefahren vom Ihrem lokalen Husovama-Händler, einem autorisierten Service-Center oder einer ähnlich qualifizierten Person ersetzt werden.

2. Verwenden Sie nur Verlängerungskabel, die speziell für den Einsatz im Freien vorgesehen sind und einer der folgenden Spezifikationen entsprechen: Gewöhnlicher Gummi (60245 IEC 53), gewöhnliches PVC (60227 IEC 53) bzw. gewöhnliches PCP (60245 IEC 57).

Training

a) Lesen Sie die Gebrauchsanweisung sorgfätig. Machen Sie sich mit den Stellteilen und dem rich tigen Gebrauch der Maschine vertraut.
b) Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örliche Bestimmungen können das Mindestalter des Benutzers festlegen.
c) Mähen Sie niemals während Personen, besonders Kinder, oder Tiere in der Nähe sind.

d) Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Vorbereitende Maßnahmen

a) Beim Betrieb der Maschine sind immer festes Schuhwerk und lange Hosen zu tragen. Betreiben Sie die Maschine nicht barfüßig oder in leichten Sandalen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.
b) Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird und entfernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleudert werden können.
c) Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden. Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.
d) Vor dem Gebrauch sind immer Anschlussleitung und Verlängerungsleitung auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie sofort vom Versorgungsnetz getrennt werden. BERÜHREN SIE DIE LEITUNG NICHT, BEVOR SIE GETRENNT IST. Benutzen Sie die Maschine nicht, wenn die Leitung abgenutzt oder beschädigt ist.

Handhabung

a) Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
b) Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.
c) Achten Sie immer auf einen guten Stand an Hängen.
d) Führen Sie die Maschine nur im Schritttempo.
e) Mähen Sie quer zum Hang, niemals auf- oder abwärts.
f) Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
g) Mähen Sie nicht an übermäßig steilen Hängen.

h) Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heranziehen.

i) Halten Sie das (die) Schneidmesser an, wenn der Rasenmäher angekippt werden muss zum Transport über andere Flächen als Gras und wenn der Rasenmäher von und zu der zu mähenden Fläche bewegt wird.

j) Benutzen Sie niemals den Rasenmäher mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z. B. Prallbleche und/oder Grasfangeinrichtungen.

k) Starten oder betätigen Sie den Anlassschalter mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem (den) Schneidmesser(n).

1) Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Renutzer abgewandte Seite hoch.

m) Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

n) Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswuröffnung.

o) Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor.

p_1 Stellen Sie den Motor ab und ziehen Sie den Stecker aus der Steckdose. Vergewissem Sie sich, dass alle sich bewogenden Teile zum vollständigen Stillstand gekommen sind:

• wann immer Sie den Rasenmäher verlassen;
• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen;
• bevor Sie den Rasenmäher überprüten, reinigen oder Arbeiten an ihm durchführen:
• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.

Falls der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich:

- suchen Sie nach Beschädigungen;

- führen Sie die erforderlichen Reparaturen beschädigter Teile durch;

- sorgen Sie dafür, dass alle Muttem, Bolzen und Schrauben fest angezogen sind.

Wartung und Lagerung

a) Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
b) Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.
c) Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
d) Achten Sie darauf, dass bei Maschinen mit mehreren Schneidmessern die Bewegung eines Schneidmessers zu Drehungen der übrigen Schneidmesser führen kann.
e) Achten Sie beim Einstellen der Maschine darauf, dass keine Finger zwischen bewegenden Schneidmessern und feststehenden Teilen der Maschine eingoklemmt werden.
f) Lassen Sie den Motor abkühlen, bevor Sie die Maschine abstellen.

g) Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser sich bewegen können.

h) Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör.

Zusätzliche Sicherheitshinweise

Elektrische Sicherheit

GEFAHR! Herzstillstand!

Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor dem Gebrauch dieses Produkts ihren Arzt und den Hersteller des Implantats konsultieren.

Überprüfen Sie vor dem Einsatz das Kabel auf Anzeichen von Beschädigung und Alterung. Falls Sie feststellen, dass das Kabel defekt ist, bringen Sie das Produkt zu einem autorisierten Service-Center und lassen Sie das Kabel austauschen. Verwenden Sie das Produkt nicht, wenn die Elektrokabel beschädigt oder abgenutzt sind.

Trennen Sie das Kabel sofort von der Stromversorgung, wenn das Kabel eingeschnitten oder die Isolierung beschädigt ist. Berühren Sie das Elektrokabel erst, wenn die Stromversorgung getrennt wurde. Reparieren Sie kein eingeschnittenes oder beschädigtes Kabel. Ersetzen Sie es durch ein neues.

Das Verlängerungskabel muss für den Gebrauch abgewickelt werden. Aufgewickelte Kabel können überhitzen und die Leistungsfähigkeit des Rasenmähers herabsetzen.

Halten Sie das Verlängerungskabel vom Produkt fern. Arbeiten Sie stets von der Stromquelle weg, indem Sie hin- und hermähen und sich auf keinen Fall im Kreis bewegen.

Ziehen Sie das Kabel nicht über scharfe Gegenstände.

Schalten Sie vor dem Trennen des Steckers, Kabels oder Verlängerungskabels immer die Stromversorgung aus.

Stellen Sie den Motor ab, ziehen Sie den Netzstecker und untersuchen Sie das Kabel auf Schäden und Alterung, bevor Sie es für die Lagerung aufwickeln. Reparieren Sie auf keinen Fall ein beschädigtes Kabel. Ersetzen Sie es durch ein neues. Verwenden Sie nur ein Original-Ersatzkabel.

Wickeln Sie das Kabel stets sorgfältig auf und vermeiden Sie Knicke.

Tragen Sie das Produkt auf keinen Fall am Kabel.

Ziehen Sie nicht am Kabel, um die Stecker zu trennen.

Verwenden Sie das Produkt nur mit der auf dem Produkt-Typenschild angegebenen Wechselspannung des Stromnetzes.

Unsere Produkte sind gemäß EN 60335 zweifach isoliert. Schließen Sie keine Masse an einem Teil des Produkts an.

Prüfen Sie den Arbeitsbereich auf verborgene Kabel.

Verwenden Sie das Produkt nicht für die Teichpflege oder in der Nähe von Wasser.

Persönliche Sicherheit

GEFAHR! Erstickungsgefahr!

Kleinere Telle können leicht verschluckt werden. Durch den Polybeutel besteht Erstickungsgefahr für Kleinkinder. Halten Sie Kleinkinder während der Montage fern.

Lassen Sie den Rasenmäher vor der Lagerung oder Wartung mindestens 30 Minuten abkühlen.

Bei Blockierung des Schneidelements Produkt anhalten und prüfen.

Kippen Sie die Maschine nicht in die Richtung des Benutzers.

Nicht rückwärts fahren.

Bleiben Sie während des Betriebs wachsam.

Verwenden Sie das Produkt niemals an Orten, an denen Explosionsgefahr besteht.

Das Produkt nie verwenden, wenn Sie müde oder krank sind, unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln stehen oder wenn Sie erschöpft sind.

Vermeiden Sie eine Überlastung des Rasenmähers.

Tragen Sie Handschuhe, rutschfeste Schuhe und Sichtschutz.

Verwenden Sie das Produkt nicht unter feuchten Bedingungen.

Nicht auf nassem Gras verwenden.

Zerlegen Sie das Produkt nicht über den Lieferzustand hinaus.

Starten Sie den Rasenmäher nur mit aufrecht montiertem Griff.

Verwenden Sie die Starthebel nicht abwechselnd.

Verwenden Sie die Griffe vorsichtig.

Sicherheitsabschaltung

Der Motor ist durch eine Sicherheitsabschaltung geschützt, die aktiviert wird, wenn sich das Messer verklemmt oder der Motor überlastet ist. Hallen Sie in diesem Fall das Produkt an und trennen Sie es von der Stromversorgung. Die Sicherheitsabschaltung wird erst zurückgestellt, wenn Sie den Start / Stopp-Hebel loslassen. Entfernen Sie alle Hindemisse und warten Sie einige Minuten, bis die Sicherheitsabschaltung zurückgestellt wird, bevor Sie mit der Verwendung des Produkts fortsetzen.

2. MONTAGE

AHR! Körperverletzung!

nittverletzungsgefahr falls das Produkt unbeabsichtigt startet.

→ Warten Sie, bis das Messer zum Stillstand gekommen ist, trennen Sie das Produkt von der Stromversorgung und ziehen Sie Handschuhe an, bevor Sie das Produkt montieren.

Holm in Arbeitsposition klappen [Abb. A1]:

Das Produkt wird für Verpackung und Transport mit zusammengeklapptem Holm ausgeliefert.

1. Klappen Sie den oberen Holm nach oben ①.

2. Lassen Sie den Holm nicht fallen. Achten Sie darauf, dass das Kabel nicht zwischen den Holmen eingekiemmtwird.

Holm montieren [Abb. A2/A3/A4]:

1. Bringen Sie die Schrauben ⑧, die Unterlegscheiben ⑦, und die Netz-kabelhaken ⑨ am Holm ① in der richtigen Position an.

2. Befestigen Sie das Kabel ⑨ mit den mitgelieferten Clips ⑩ am Holm ⑪.

3. Verlegen Sie das Kabel ⑨ in den Positionen Ⓕ an der unteren Halterung auf dem Gehäuse korrekt.

Grasfangkorb montieren [Abb. A5]:

→ Drücken Sie den Grasfangkorb-Griff ② in den Grasfangkorb ③ bis die Verbindungen hörbar einrasten.

3. BEDIENUNG

AHR! Körperverletzung!

nittverletzungsgefahr falls das Produkt unbeabsichtigt startet.

→ Warten Sie, bis das Messer zum Stillstand gekommen ist, trennen Sie das Produkt von der Stromversorgung und ziehen Sie Handschuhe an, bevor Sie das Produkt einstellen oder transportieren.

Rasenmäher anschließen [Abb. 01/02]:

AHR! Stromschlag!

Schäden am Verlängerungskabel ⑪ zu vermeiden, muss das Verlängerungskabel ⑪ in die Kabelsicherung ① eingeführt werden.

→ Führen Sie vor dem Betrieb das Verlängerungskabel ^⑪ in die Kabelsicherung ① ein.

1. Schließen Sie die Steckbuchse des Verlängerungskabels ⑪ an der Rückseite der Schaltbox ⑫ an.

2. Legen Sie eine Schlaufe mit dem Verlängerungskabel ⑪, führen Sie die Schlaufe in die Kabelsicherung ① ein und ziehen Sie die Schlaufe fest.

3. Schließen Sie das Verlängerungskabel ⑪ an eine 230-V-Netzsteckdose an.

Schnitthöhe einstellen [Abb. 03/04/05]:

TUNG! Setzen Sie maximal 3 Abstandhalter ⑬ für die Sinitthöhe ein. Die Abstandhalter ⑬ für die Schnitthöhe müssen, den Messer ⑭ und Lüfter ⑮ eingesetzt werden. Setzen Sie Abstandhalter ⑯ für die Schnitthöhe nicht zwischen Messer ⑭ Messerschraube ⑯ ein.

1. Um die Messerschraube ^16 auszuschrauben, halten Sie den Lüfter ^16 fest und lösen Sie die Messerschraube ^16 mit dem mitgelieferten Schraubenschlüssel ^17 .

2. Entfernen Sie die Messerschraube ⑯, das Messer ⑭, die Abstandhalter ⑬ für die Schnitthöhe und den Lüfter ⑮.

3. Prüfen Sie die Komponenten auf Beschädigungen und reinigen Sie sie bei Bedarf.

4. Positionieren Sie den Lüfter ^15 auf dem Produkt. Achten Sie darauf, dass der Lüfter ^15 in der richtigen Position ist und sich das Loch des Lüfters mit der Gewindebohrung deckt.

5. Positionieren Sie die Abstandhalter ⑬ für die Schnitthöhe auf dem Lüfter ⑮.

Längerer Schnitt – weniger Abstandhalter Kürzerer Schnitt – mehr Abstandhalter

Achten Sie darauf, dass die Stifte in den Löchern sitzen.

1. Positionieren Sie das Messer ^14 mit den D-geprägten Löchern auf den Abstandhaltern ^13 für die Schnitthöhe. Stellen Sie sicher, dass die Stifte in den Löchern im Messer sitzen.
2. Setzen Sie die Messerschraube ⑯ in das mittlere Loch des Messers ⑪ ein.
3. Ziehen Sie die Messerschraube ⑯ von Hand im Uhrzeigersinn fest.
4. Halten Sie den Lüfter ⑯ fest und ziehen Sie die Messerschraube ⑯ mit dem mitgelieferten Schraubenschlüssel ⑰ fest.

Mäher starten [Abb. 06/07]:

GAFHR! Körperverletzung!

Esbesteht Verletzungsgefahr, wenn das Produkt beim Loslassen der Start-Hebel nicht anhält.

→ Umgehen Sie nicht die Sicherheitsvorrichtungen oder Schalter. Befestigen Sie beispielsweise nicht die Start-Hebel am Griff.

Starten:

Das Produkt ist mit einer Zweihand-Sicherheitsvorrichtung (Start-Hebel ⑬ und Sicherheitssperre ⑤ ausgestattet, die ein unbeabsichtigtes Einschalten des Produkts verhindert.

Es sind zwei Starthebel ^10 vorhanden. Einer der beiden muss zum Starten verwendet werden.

1. Drücken Sie die Sicherheitssperre ⑤ mit einer Hand, und ziehen Sie den Starthebel ⑯ mit der anderen Hand. Der Mäher startet.
2. Lassen Sie die Sicherheitssperre ⑤ los.

Um zu verhindern, dass ein Ring in den Rasen geschnitten wird und um Grasreste zu entfernen, neigen Sie den Mäher leicht. Wenn der Rasenmäher seine volle Geschwindigkeit erreicht hat, senken Sie ihn sanft auf den Rasen ab.

Stoppen:

→ Lassen Sie den Start-Hebel ^18 los. Der Mäher stoppt.

Grasfangkorb leeren [Abb. 08/09]:

GFAHR! Körperverletzung!

Schnittverletzungsgefahr falls sich das Messer dreht oder der Mäher unbeabsichtigt startet.

→ Warten Sie, bis das Messer zum Stillstand gekommen ist, trennen Sie den Mäher von der Stromversorgung und ziehen Sie Handschuhe an, bevor Sie die Schutzklappe öffnen.

Modelle mit einem transparenten Fenster ② im Deckel zeigen den Füllstand des Grasfangkorbs ③ an. Dieses sollte nach jedem Rasenmähen gesäubert werden.

1. Entnehmen Sie den Grasfangkorb ③ am Griff ②. Dabei öffnet sich die Schutzklappe ②
2. Entleeren Sie den Grasfangkorb ③.
3. Setzen Sie den Grasfangkorb ① wieder ein. Achten Sie darauf, dass er sicher auf den Befestigungspunkten des Mähergehäuses sitzt.
4. Schließen Sie die Schutzklappe ②1.

Wenn der Grasfangkorb ③ und die Schutzklappe ② nicht korrekt angebracht werden, kann dies zu einer schlechten Aufnahme des Grases führen.

Tipps zur Verwendung des Mähers [Abb. 010/011]:

Mähen Sie in der Wachstumsperiode zweimal wöchentlich. Der Pasen wird geschädigt, wenn er um mehr als ein Drittel seiner Länge auf einmal gekürzt wird.

Für beste Ergebnisse mähen Sie ausgehend von der Außenkante des Rasens im Uhrzeigersinn.

Beginnen Sie mit dem Mähen an der Rasenkante, die dem Stromanschluss am nächsten liegt.

Auf diese Weise verläuft das Kabel auf dem Rasen, den Sie bereits gemäht haben.

Für beste Grasaufnahme immer in einer geraden Linie mähen. Schwenken Sie den Rasenmäher nicht von einer Seite zur anderen.

Um ein bestmögliches Schnittergebnis zu erzielen, mähen Sie in geraden Bahnen mit einer Überlappung von etwa 8 – 10 cm bei jedem Mahdurchgang.

Überlasten Sie den Mäher nicht. Beim Mähen von langem, dicken Gras kann die Motordrehzahl sinken, und Sie hören eine Änderung des Motorgeräuschs. Wenn die Motordrehzahl sinkt, kann der Mäher überlastet werden, was zu Schäden führen kann. Wenn Sie langes, dickes Gras mähen, kann ein erster Schnitt mit einer höheren Schnitthöhe dazu beitragen, die Belastung zu reduzieren. Siehe Schnitthöhe einstellen.

4. WARTUNG

GFAHR! Körperverletzung!

Schnittverletzungsgefahr falls das Produkt unbeabsichtigt startet.

→ Warten Sie, bis das Messer zum Stillstand gekommen ist, trennen Sie das Produkt von der Stromversorgung, und ziehen Sie Handschuhe an, bevor Sie das Produkt warten.

Mäher reinigen:

GFAHR! Körperverletzung!

Verletzungsgefahr und Risiko einer Beschädigung des Produkts.

→ Reinigen Sie das Produkt nicht mit Wasser oder einem Wasserstrahl (insbesondere Hochdruckwasserstrahl).
→ Reinigen Sie nicht mit Chemikalien, einschließlich Benzin oder Lösungsmitteln. Einige können wichtige Kunststoffteile zerstören.

Die Lüftungsschlitze müssen immer sauber sein.

Unterseite des Mähers reinigen [Abb. M1]:

Die Unterseite ist am einfachsten direkt nach dem Mahen zu reinigen.

1. Legen Sie den Mäher vorsichtig auf die Seite.
2. Reinigen Sie die Unterseite ⑱, indem Sie Grasreste mit dem Schraubenschlüssel/Schaberwerkzeug ⑲ entfernen.
3. Reinigen Sie das Messer ⑭ und den Lüfter ⑮ mit einer weichen Bürste (verwenden Sie keine scharfen Gegenstände).

Oberseite des Mähers reinigen [Abb. M2]:

1. Reinigen Sie die Oberseite mit einem trockenen Tuch.
2. Reinigen Sie die Lüftungsschlitze ⑳ mit einer weichen Bürste (verwenden Sie keine scharfen Gegenstände).

5. LAGERUNG

Außerbetriebnahme:

Das Produkt muss für Kinder unzugänglich aufbewahrt werden.

1. Trennen Sie das Produkt von der Stromversorgung.
2. Reinigen Sie den Mäher (siehe 4. WARTUNG).
3. Bewahren Sie den Mäher an einem trockenen, geschlossenen und frostsicheren Ort auf.

Lagerposition [Abb. S1/S2]:

1. Drücken Sie den Holm ① von beiden Seiten gleichzeitig nach innen und klappen Sie ihn nach vorne.
2. Kippen Sie den Rasenmäher nach hinten, um ihn in die vertikale Lagerposition zu stellen.
3. Wickeln Sie das Netzkabel ⑪ sicher um die Netzkabelhaken ⑫.

Entsorgung:

(gemäß RL2012/19/EU)

Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß den geltenden lokalen Umweltschutzvorschriften entsorgt werden.

WICHTIG!

→ Entsorgen Sie das Produkt über oder durch Ihre örtliche Recycling-Sammelstelle.

6. FEHLERBEHEBUNG

GFAHR! Körperverletzung!

Schnittverletzungsgefahr falls das Produkt unbeabsichtigt startet.

→ Warten Sie, bis das Messer zum Stillstand gekommen ist, trennen Sie das Produkt von der Stromversorgung und ziehen Sie Handschuhe an, bevor Sie Fehler des Produkts beheben.

Messer austauschen:

GFAHR! Körperverletzung!

Schnittverletzungsgefahr falls sich das Messer beschädigt, verbogen, mit Unwucht oder angeschlagenen Schnittkanten dreht.

→ Verwenden Sie den Mäher nicht mit beschädigtem oder verbogenem Messer, Messer mit Unwucht oder angeschlagenen Schnittkanten.

→ Schleifen Sie das Messer nicht nach.

FLYMO-Ersatzteile erhalten Sie bei Ihrem FLYMO-Händler oder dem FLYMO-Ersatzteilservice.

Verwenden Sie nur original FLYMO-Messer:

FLYMO Ersatzmesser für 33 cm:

Artikelnr. FLY095 Teile-Nr. 529370790

FLYMO Ersatzmesser für 36 cm:

Artikelnr. FLY096 Teile-Nr. 529370890

→ Messer wechseln (siehe 3. BEDIENUNG Schnitthöhe einstellen).

Problem Mögliche Ursache Abhilfe

Mäher startet nicht Netzkabel ist nicht angeschlossen oder beschädigt.		→ Schließen Sie das Netzkabel an oder lauschen Sie es ggf. aus.
	Motor ist blockiert. → Entfernen Sie das Hindernis.
Motor ist blockiert und verursacht ein Geräusch	Motor ist blockiert. → Entfernen Sie das Hindernis.
	Schnitthöhe ist zu niedrig. → Stellen Sie eine größere Schnitthöhe ein.
Laute Geräusche, der Mäher klappert	Schrauben am Motor, der Befestigung oder am Mähergehäuse sind lose.	→ Lassen Sie die Schrauben durch einen autorisierten Vertragshändlernachziehen.
Mäher läuft unrund oder vibriert stark	Messer ist beschädigt / verschlissen oder die Messerhalterung ist gelöst.	→ Wechseln Sie das Messer.
	Messer ist stark verschmutzt. → Reinigen Sie den Mäher (siehe 4. WARTUNG).Wenn dadurch das Problem nicht behoben wird, wechseln Sie das Messer.
Schlechte Grasaufnahme Die Schutzklappe ist nicht richtig aufgesetzt.		→ Setzen Sie die Schutzklappe korrekt auf den Grasfangkorb.
		Lüftungsschlitze sind verschmutzt. → Reinigen Sie den Mäher (siche 4. WARTUNG).
		Nicht in geraden Linien gemäht. → Mähen Sie in geraden Linien.
Der Rasen ist nicht sauber gemäht	Messer ist stumpf oder beschädigt.	→ Wechseln Sie das Messer.
	Schnitthöhe ist zu niedrig. → Stellen Sie eine größere Schnitthöhe ein.
Schlechter Auftrieb	Mäher ist verschmutzt. → Reinigen Sie die Unterseite des Mäners.
	Schnitthöhe ist zu niedrig. → Stellen Sie eine größere Schnitthöhe ein.
	Lüfter Ist beschädigt. → Prüfen Sie den Lüfter und tauschen Sie ihn aus.
	Wenn der schlechte Auftrieb weiter besteht, wenden Sie sich an das örtliche zugelassene Servicezentrum.

HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr FLYMO Service-Center. Reparaturen dürfen nur von den FLYMO Service-Centern sowie von Fachhändlern durchgeführt werden, die von FLYMO autorisiert sind.

1. TECHNISCHE DATEN

Elektro-Hover-Rasenmäher	Einheit Wert(33 cm)		Wert(36 cm)
Nennleistung	W 1700	1800
Netzspannung	V	230	230
Netzfrequenz	Hz	50 50
Drehzahl des Messers	U/min	4200	4200

Elektro-Hover-Rasenmäher	Einheit Wert		Wert(36 cm)
		(33 cm)
Schnittbreite	cm	33 36
Schnitthöhenelnstellung(4 Positionen)	mm	10 – 30	10 – 30
Volumen des Grasfangkorbs	l	20 26
Gewicht	kg	7,8	8,1
Schalldruckpegel L_pA^1) Unsicherheit k_pA	dB (A)	833	803
Schallleistungspegel L_wA^2) gemessen/garantiertUnsicherheit k_wA	dB (A)	92 / 963,2	92 / 963,2
Handarmschwingung a_vhw^1) Unsicherheit k_vhw	m/s ^2	1,51,5	1,91,5

Messverfahren gemäß: ^1 EN 60335-2-77 ^2 RL 2000/14/EC

HINWEIS: Der angegebene Vibrationsemissionswert wurde entsprechend einem genormten Prüfverfahren gemessen und kann zum Vergleich von Elektrowerkeuzogen miteinander herangezogen werden. Dieser Wert kann auch für die vor- beurteilung der Exposition verwendet werden. Der Vibrationsemissionswert kann der tatsächlichen Verwendung des Elektrowerkzeugs varlieren.

Bitte wenden Sie sich gegebenenfalls an die Versorgungsbehörde, dass das Gerät nur an eine Versorgung mit einer Impedanz von höchstens 0,354 Ω angeschlossen wird. Diese maximal zulässige Systemimpedanz am Schnittstellenpunkt der Versorgung des Benutzers entspricht dem Prüfwert von EasiGlide Plus 360V.

8. LIEFERBARES ZUBEHÖR

FLYMO Ersatzmesser für 33 cm	Als Ersatz für stumpfe Messer.	Artikelnr. FLY095Telle-Nr. 529370790
FLYMO Ersatzmesser für 36 cm	Als Ersatz für stumpfe Messer.	Artikelnr. FLY096Teile-Nr. 529370890

9. SERVICE/GARANTIE

Service:

Bitte kontaktieren Sie die Adresse auf der Rückseite.

Garantieerklärung:

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

FLYMO gewährt für alle Original FLYMO Neuprodukte 2 Jahre Garantie ab Erstkauf beim Händler, wenn die Produkte ausschließlich im privaten Gebrauch eingesetzt wurden. Für auf einem Zweitmarkt erworbene Produkte gilt diese Herstellergarantie nicht. Die Garantie bezieht sich auf alle wesentlichen Mängel des Produktes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch eine Ersatzlieferung eines einwandfreien Produktes oder durch die kostenlose Reparatur des eingesandten Produktes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

- Das Produkt wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.

- Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu öffnen oder zu reparieren.

- Es wurden zum Betrieb nur Original FLYMO Ersatz- und Verschleißteile verwendet.

• Vorlage des Kaufbelegs.

Normale Abnutzung von Teilen und Komponenten (beispielsweise an Messern, Messerbefestigungsteilen, Turbinen, Leuchtmitteln, Keil- und Zahnriemen, Laufrädem, Luftfiltern, Zündkerzen), optische Veränderungen, sowie Verschleiß- und Verbrauchsteile, sind von der Garantie ausgeschlossen.

Diese Herstellergarantie beschränkt sich auf die Ersatzlieferung und Reparatur nach den vorgenannten Bedingungen. Andere Ansprüche gegen uns als Hersteller, etwa auf Schadensersatz, werden durch die Herstellergarantie nicht begründet. Diese Herstellergarantie berührt selbstverständlich nicht die gegenüber dem Händler/Verkäufer bestehenden gesetzlichen und vertraglichen Gewährleistungsansprüche.

Die Herstellergarantie unterliegt dem Recht der Bundesrepublik Deutschland.

Im Garantiefall senden Sie bitte das defekte Produkt zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung ausreichend frankiert an die Serviceadresse.

Verschleißteile:

Das Messer ist ein Verschleißteil und somit von der Garantie ausgenommen.

GEVAAR! Elektrische schok!

AAR! Elektrische schok!

7. TECHNISCHE GEGEVENS

(enligt direktiv 2012/19/EU)

Målemetode iht.: 1 EN 60335-2-77 2 RL 2000/14/EC

Wir weisen ausdrücklich darauf hin, dass wir in Übereinstimmung mit dem Produkthaftungsgesetz nicht für Schäden haften, die durch unsere Produkte entstehen, wenn diese unsachgemäß und nicht durch einen von uns autorisierten Servicepartner repariert wurden oder wenn keine Original FLYMO Teile oder von uns zugelassene Teile verwendet wurden.

Deutschland / Germany

GARDENA Manufacturing GmbH

Central Service

Hans-Lorenser-Straße 40

D-89079 Ulm

Produktfragen:

([phone]

Reparaturen:

([phone]

[e-mail]

Albanla

COBALT Sh.p.k.

Br. Siri Kodra

1000 Tirana

Argentina

Husqvarna Argentina S.A.

Austria / Österreich

Husqvarna Austria GmbH

Industriezeile 36

4010 Linz

Tel. : [phone]

service.gardena@

husqvarnagroup.com

Azerbaijan

Firm Progress

a. Aliyev Str. 26A

1052 Baku

Belgium
