Produkttyp	Elektrisk hovergräsklippare
Märke	Flymo
Modell	EasiGlide Plus 330V
Klippbredd	33 cm
Justering av klipphöjd	4 lägen, 10–30 mm (med distanser)
Uppsamlingskorgens volym	20 liter
Märkeffekt	1700 W
Spänning / Frekvens	230 V / 50 Hz
Bladets rotationshastighet	4200 varv/min
Vikt	7,8 kg
Ljudtrycksnivå (LpA)	83 dB(A) (osäkerhet 3 dB)
Ljudeffektnivå (LWA)	92 dB(A) uppmätt / 96 dB(A) garanterat
Hand-armvibration	1,5 m/s² (osäkerhet 1,5 m/s²)
Strömkälla	Nätansluten 230 V med förlängningssladd (max 100 m, area 2,5 mm²)
Klipptyp	Hover (luftburen)
Korgnivåindikator	Genomskinligt fönster på locket
Säkerhetsanordningar	Säkerhetsstopp (överbelastad motor), dubbelisolation, tvåhands säkerhetslås
Kåpmaterial	Plast
Strömsladdens längd	Ej specificerad (förlängningssladd krävs)
Tillverkargaranti	2 år (förbrukningsdelar undantagna)
Reservdelar tillgängliga	Reservblad referens FLY095 (33 cm)
Avsedd användning	Privata trädgårdsgräsmattor (max lutning 20°)
Rekommenderad minimiålder	16 år

Vanliga frågor - EasiGlide Plus 330V FLYMO

Hur justerar man klipphöjden på Flymo EasiGlide Plus 330V?

För att justera klipphöjden, skruva loss bladets bult med den medföljande nyckeln, ta sedan bort bladet och fläkten. Placera distanser för klipphöjd mellan bladet och fläkten. Ju fler distanser du lägger, desto lägre är klipphöjden. Max 3 distanser. Sätt ihop allt och dra åt bulten.

Varför startar inte min gräsklippare?

Kontrollera först att nätsladden är ordentligt ansluten och att förlängningssladden inte är skadad. Se till att startspaken och säkerhetslåset trycks in samtidigt. Om motorn är blockerad (t.ex. för högt gräs), ta bort hindret. Slutligen kan säkerhetsstoppet ha aktiverats: släpp spaken, vänta några minuter och försök igen.

Hur rengör man undersidan av gräsklipparen?

Efter användning, koppla bort gräsklipparen, luta den försiktigt åt sidan och ta bort gräsrester med hjälp av skiftnyckeln eller en skrapa. Rengör bladet och fläkten med en mjuk borste. Använd aldrig vatten eller högtryckstvätt.

Vilket reservblad används för modell 330V?

Det lämpliga reservbladet är Flymo FLY095 (artikelnummer 529370790) för en klippbredd på 33 cm. Använd endast originaldelar från Flymo för att garantera säkerhet och prestanda.

Gräsklipparen vibrerar onormalt, vad gör jag?

Detta kan bero på ett skadat eller obalanserat blad, eller en lös bladbult. Kontrollera bladets skick och byt ut det vid behov. Se till att alla muttrar och skruvar är ordentligt åtdragna. Kontakta en auktoriserad serviceverkstad om problemet kvarstår.

Kan jag använda en elektrisk förlängningssladd? Vilken minsta area?

Ja, du kan använda en förlängningssladd avsedd för utomhusbruk (typ H05RN-F eller likvärdig). Minsta area beror på längd: upp till 40 m: 1,0 mm²; upp till 60 m: 1,5 mm²; upp till 100 m: 2,5 mm². Använd en jordfelsbrytare (RCD) på max 30 mA.

Hur förvarar jag gräsklipparen under vintern?

Koppla bort den, rengör den noggrant (utan vatten), fäll ihop handtaget genom att trycka på båda sidor, och vrid den sedan till vertikalt läge. Linda sladden runt den avsedda kroken. Förvara den på en torr plats, frostfritt och utom räckhåll för barn.

Uppsamlingskorgen fylls inte ordentligt, varför?

Kontrollera att skyddsfliken är ordentligt stängd och att korgen är ordentligt isatt. Rengör undersidan av gräsklipparen och korgen. Klipp i raka linjer med en överlappning på 8–10 cm. Om gräset är högt, börja med en högre klipphöjd.

Vad är garantin för Flymo EasiGlide Plus 330V gräsklippare?

Flymo ger en tillverkargaranti på 2 år från köpdatum, för privat användning. Förbrukningsdelar som bladet samt skador till följd av felaktig användning undantas. Spara köpbeviset.

Kan jag klippa på en sluttning?

Ja, men endast på lutningar under 20°. Klipp tvärs över (sidled), aldrig uppför eller nedför. Var försiktig vid riktningsändringar. Klipp inte på alltför branta eller hala sluttningar.

BRUKSANVISNING EasiGlide Plus 330V FLYMO

Elektrisk hover-gräsklippare

DA Brugsanvisning

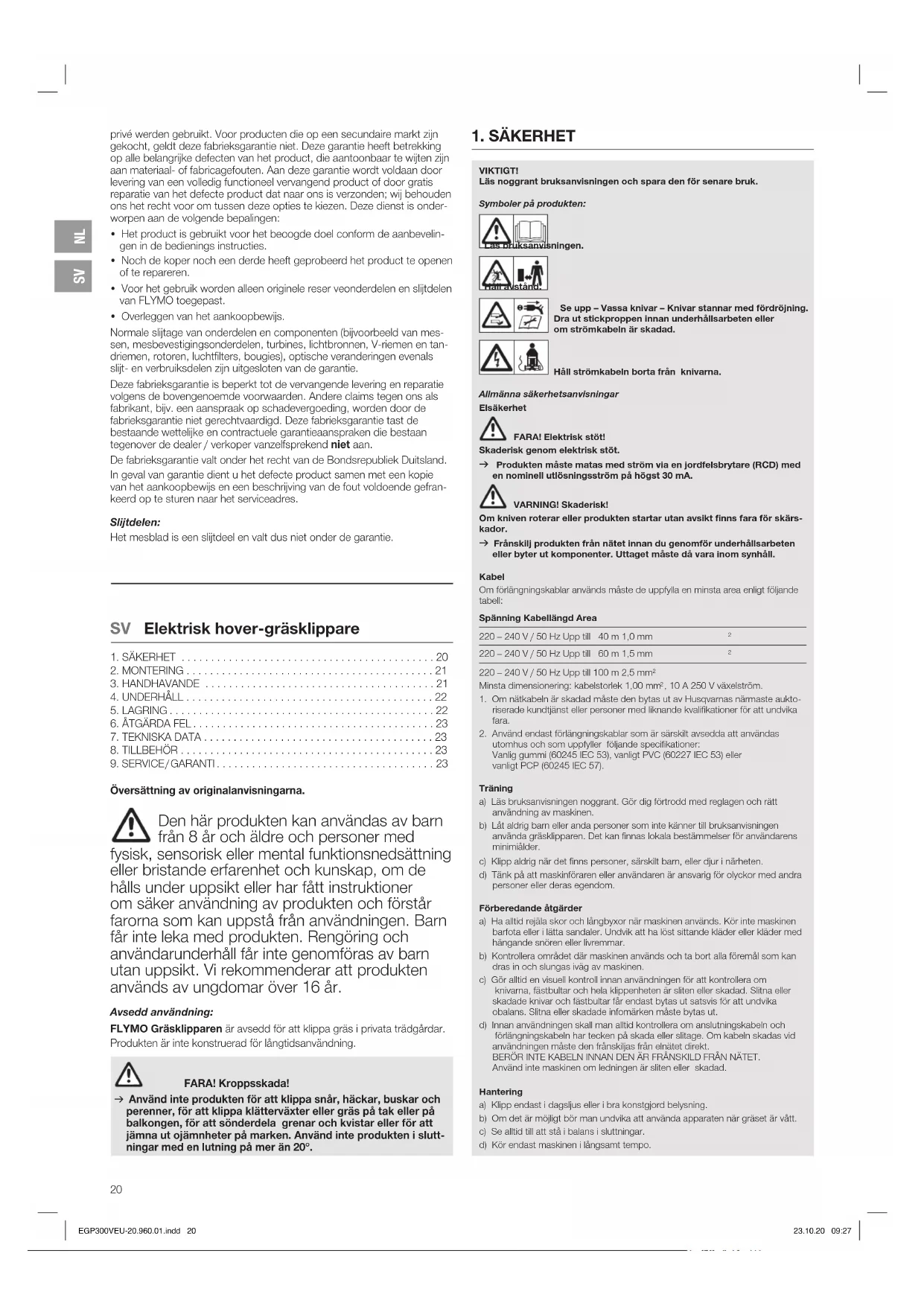

SV Elektrisk hover-gräsklippare

1. SÄKERHET	20
2. MONTERING	21
3. HANDHAVANDE	21
4. UNDERHÅLL	22
5. LAGRING	22
6. ÅTGÅRDA FEL	23
7. TEKNISKA DATA	23
8. TILLBEHÖR	23
9. SERVICE/GARANTI	23

Översättning av originalanvisningarna.

Den här produkten kan användas av barn från 8 år och äldre och personer med fysisk, sensorisk eller mental funktionsnedsättning eller bristande erfarenhet och kunskap, om de hålls under uppsikt eller har fått instruktioner om säker användning av produkten och förstår farorna som kan uppstå från användningen. Barn får inte leka med produkten. Rengöring och användarunderhåll får inte genomföras av barn utan uppsikt. Vi rekommenderar att produkten används av ungdomar över 16 år.

Avsedd användning:

FLYMO Gräsklipparen är avsedd för att klippa gräs i privata trädgårdar. Produkten är inte konstruerad för långtidsanvändning.

FARA! Kroppsskada!

→ Använd inte produkten för att klippa snår, häckar, buskar och perenner, för att klippa klätterväxter eller gräs på tak eller på balkongen, för att sönderdela grenar och kvistar eller för att jämna ut ojämnheter på marken. Använd inte produkten i sluttningar med en lutning på mer än 20°.

1. SÄKERHET

VIKTIGT!

Läs noggrant bruksanvisningen och spara den för senare bruk.

Se upp – Vassa knlvar – Knlvar stannar med fördröjning. Dra ut stickproppen innan underhållsarbeten eller om strömkabeln är skadad.

Håll strömkabeln borta från knivarna.

Allmänna säkerhetsanvisningar

Elsäkerhet

FARA! Elektrisk stöt!

Skaderisk genom elektrisk stöt.

→ Produkten måste matas med ström via en jordfelsbrytare (RCD) med en nominell utlösningsström på högst 30 mA.

WARNING! Skaderisk!

Om kniven roterar eller produkten startar utan avsikt finns fara för skärskador.

→ Frånskilj produkten från nätet innan du genomför underhållsarbeten eller byter ut komponenter. Utaget måste då vara inom synhåll.

Kabel

Om förlängningskablar används måste de uppfylla en minsta area enligt följande tabell:

Spänning Kabellängd Area

220 – 240 V / 50 Hz Upp till 40 m 1,0 mm	^2
220 – 240 V / 50 Hz Upp till 60 m 1,5 mm	^7
220 – 240 V / 50 Hz Upp till 100 m 2,5 mm ^2 Minsta dimensionering: kabelstorlek 1,00 mm ^2 , 10 A 250 V växelström.
1. Om nätkabeln är skadad måste den bytas ut av Husqvarnas närmaste auktoriserade kundtjänst eller personer med liknande kvalifikationer för att undvika fara.
2. Använd endast förlängningskablar som är särskilt avsedda att användas utomhus och som uppfyller följande specifikationer:Vanlig gummi (60245 IEC 53), vanligt PVC (60227 IEC 53) eller vanligt PCP (60245 IEC 57).

Träning

a) Läs bruksanvisningen noggrant. Gör dig förtrodd med reglagen och rätt användning av maskinen.
b) Låt aldrig barn eller anda personer som inte känner till bruksanvisningen använda gräsklipparen. Det kan finnas lokala bestämmelser för användarens minimiälder.
c) Klipp aldrig när det finns personer, sårskilt barn, eller djur i närheten.
d) Tänk på att maskinföraren eller användaren är ansvarig för olyckor med andra personer eller deras egendom.

Förberedande åtgårder

a) Ha alltid rejäla skor och långbyxor när maskinen används. Kör inte maskinen barfota eller i lätta sandaler. Undvik att ha löst sittande kläder eller kläder mod hängande snören eller livremmar.
b) Kontrollera området där maskinen används och ta bort alla föremål som kan dras in och slungas iväg av maskinen.
c) Gör alltid en visuell kontroll innan användningen för att kontrollera om knivarna, fästbultar och hela klippenheten är sliten eller skadad. Siltina eller skadade knivar och fästbultar får ondast bytas ut satsvis för att undvika obalans. Siltina eller skadade infomärken måste bytas ut.
d) Innan användningen skall man alltid kontrollera om anslutningskabeln och förlängningskabeln har tecken på skada eller slitage. Om kabeln skadas vid användningen måste den frånskiljas från elnätet direkt. BERÖR INTE KABELN INNAN DEN ÄR FRÄNSKILD FRÅN NÄTET. Använd inte maskinen om ledningen är sliten eller skadad.

Hantering

a) Klipp endast i dagsljus eller i bra konstgjord belysning.
b) Om det är möjligt bör man undvika att använda apparaten när gräset är vått.
c) Se altid till att stå i balans i sluttningar.
d) Kör endast maskinen i långsamt tempo.

e) Klipp längs med sluttningen, aldrig uppåt eller nedåt.

1) Var extra försiktig när du ändrar körriktningen i sluttningen.

g) Klipp aldrig i mycket branta sluttningar.

h) Var extra försiktig när du vänder gräskipparen eller drar den mot dig.

i) Stanna kniven / knivarna när gräsklipparen måste lutas för att transporteras över andra ytor än gräs när gräsklipparen flyttas från och till ytan som skall klippas.

j) Använd aldrig gräsklipparen med skadade skydds anordningar eller skyddsgaller eller utan monterade skyddsanordningar, t.ex. skyddsplåtar och / eller uppsamlingsanordningar.

k) Starta eller använd startknappen med försiktighet enligt tillverkarens anvisningar. Se till att ha tillräckigt med avständ för toten/fötterna till kniven / knivama.

I) När motom startas får inte gräsklipparen lutas om inte gräsklipparen måste lyftas upp vid den här proceduren. I detta fall lutar du den bara så mycket som är absolut nödvändigt och lyfter endast upp den sida som är vänd bort från användaren.

m) Starta inte motom när du stär framför utkastarkanalen.

n) Ha aldrig händerna eller fötterna vid eller under roterande delar. Håll dig alltid borta från utkastaröppningen.

o) Lyft eller bär aldrig en gräsklippare med motor som går.

p.) Stäng av motorn och dra ut kontakten från uttaget. Se till att alla delar som rör sig har stannat helt:

- alltid när du lämnar gräsklipparen;

- innan du lossar blockeringar eller åtgårdar igensättningar i utkastarkanalen;

- innan du kontrollerar gräsklipparen, rengör eller utför arbeten på den;

- när gräsklipparen har kört över ett främmande objekt. Leta efter skador på gräsklipparen och utför de nödvändiga reparationerna innan du startar igen och arbetar med gräsklipparen.

Om gräsklipparen börjar vibrera ovanligt starkt måste man kontrollera omedelbart:

- genomför de nödvändiga reparationerna av skadade delar;

- se till att alla mutrar, bultar och skruvar är fast åtdragna.

Underhåll och lagring

a) Se till att alla muttrar, bultar och skruvar är fast åtdragna och att apparaten har en säker arbetsstatus.
b) Kontrollera med jämna mellanrum om uppsam lingsanordningen är sliten och om den är funktionsduglig.
c) Byt ut slitna eller skadade delar av säkerhetsskäl.
d) Observera att på maskiner som har flera knivar, kan en kniv som rör sig leda till att de andra knivarna roterar.
e) När maskinen ställs in, se till att inga fingrar kan komma i kläm mellan knivar som rör sig och fasta delar på maskinen.
f) Lät motorn svalna innan du ställer undan maskinen.
g) När knivarna underhålls, tänk på att även om spänningskällan är fränkopplad kan knivarna röra sig.
h) Använd uteslutande originalreservdelar och -tillbehör.

Extra säkerhetsanvisningar

Elsäkerhet

FARA! Hjärtstillestånd!

Den här produkten skapar ett elektromagnetiskt fällt under driften. Det här fältet kan under vissa omständigheter påverka funktionssättet för aktiva eller passiva medicinska Implantat. För att utesluta faran från situationer som kan leda till allvarliga eller dödliga skador, bör personer med ett medicinskt implantat konsultera läkare och tillverkaren av implantatet innan den här produkten används.

Kontrollera om kabeln har tecken på skador eller åldrande innan användningen. Ta produkten till ett auktoriserat servicecenter och låt byta ut kabeln om den är skadad.

Använd inte produkten om elkabeln är skadad eller sliten.

Frånskilj kabeln direkt från strömförsörningen om kabeln har fått skärskador eller om isoleringen är skadad. Berör elkabeln först när strömförsörningen har brutits. Reparera inte någon kabel som har fått skärskador eller är skadad. Byt ut den mot en ny.

Förlängningskabeln måste lindas ut för att användas. Upp lindade kablar kan överhettas och sänka prestandan för gräsklipparen.

Håll förlängningskabeln borta från produkten. Arbeta alltid bort från strömkällan genom att klippa fram och tillbaka och aldrig gå i cirkel.

Dra inte kabeln över vassa föremål.

Koppla alltid från strömförsörjningen innan du drar ut kontakten, kabeln eller förlängningskabeln.

Stäng av motom, dra ut nätkontakten och undersök om kabeln har skador eller har äldrats innan du lindar upp den för att förvaras. Reparera aldrig on skadad kabel. Byt ut den mot en ny. Använda endast en original reservkabel.

Linda alltid upp kabeln noggrant och undvik att böja den.

Bär aldrig produkten i kabeln.

Dra inte i själva kabeln för att dra ut kontakten.

Använd endasl produkten med den angivna växelspänningen för strömkretsen som angos på produktons typskylt.

Våra produkter är dubbelt isolerade enligt EN 60335. Anslut inte jord till någon del av produkten.

Kontrollera om det finns dolda kablar i arbetsområdet.

Använd inte produkten för dammskötsel eller i närheten av vatten.

Personlig säkerhet

FARA! Kvävningsfara!

Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små barn. Håll små barn borta under monteringen.

Låt gräsklioparen svalna minst 30 minuter innan lagring eller underhåll.

Stoppa och kontrollera produkten om skärelementet är blockerat.

Tippa inte maskinen i riktning mot användaren.

Kör inte bakät.

Var uppmärksam vid användningen.

Använd aldrig produkten på platser där det finns explosionsfara.

Använd aldrig produkten när du är trött, känner dig sjuk eller är påverkad av alkohol, droger eller medicin, eller när du är utmattad.

Undvik att överbelasta gräsklipparen.

Använd handskar, halksäkra skor och ögonskydd.

Använd inte produkten vid fuktiga förhållanden.

Använd inte produkten i vått gräs.

Plocka inte isär produkten mer än den status den hade vid leveransen.

Starta endast gräsklipparen med upprätt monterat hanotag.

Använd inte startspakarna omväxlande.

Använd handtagen försiktigt.

Säkerhetsavstängning

Motorn skyddas av en säkerhetsavstängning som aktiveras om kniven kärvar eller motorn är överbelastad. Stanna i det här fallet produkten och frånskilj den från strömförsörjningen. Säkerhetsavstängningen återställs först när du släpper start-/ stoppnappen. Ta bort alla hinder och vänta några minuter tills säkerhetsavstängningen återställs innan du fortsätter att använda produkten.

2. MONTERING

! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj produkten från strömförsörjningen och ta på handskar innan du monterar produkten.

Fälla handtaget till arbetsläge [bild A1]:

Produkten levereras med hopfällt handtag för förpackning och transport.

1. Fäll det övre handtaget uppåt ①.
2. Tappa inte handtaget. Se till att kabeln inte kläms mellan handtagen.

Montera handtaget [bild A2/A3/A4]:

1. Sätt skruvarna ⑥, underläggsbrickorna ⑦ och nätkabelkrokarna ⑧ på handtaget ① i rätt läge.
2. Fäst kabeln ⑨ med de medföljande clipsen ⑩ på handtaget ⑪.
3. Dra kabeln Ⓖ korrekt i lägena Ⓧ på den nedre hållaren på höljet.

Montera uppsamlaren [bild A5]:

→ Tryck in uppsamlarens handtag ② i uppsamlaren ③ så det hörs att kopplingarna hakar in.

3. HANDHAVANDE

! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj produkten från strömförsörjningen och ta på handskar innan du ställer in eller transporterar produkten.

Ansluta gräsklipparen [bild 01/02]:

! Elektrisk stöt!

att undvika skador på förlängningskabeln ⑪ måste för- längningskabeln ⑪ föras in i kabelsäkringen ①.

→ För in förlängningskabeln ^11 i kabelsäkringen ^12 innan användningen.

1. Anslut förlängningskabelns honkontakt ⑪ till kopplings dosans baksida ⑫.
2. Gör en ögla med förlängningskabeln ⑪, dra in öglan i kabelsäkringen ① och dra åt öglan.
3. Anslut förlängningskabeln ⑪ till ett 230 V-nätuttag.

Ställa in klipphöjd [bild 03/04/05]:

! Använd inte fler än 3 distansbrickor ⑬ för klipphöjd. Distansbrickorna ⑬ för klipphöjd får endast placeras mellan knivbladet ⑭ och fläkten ⑮. Placera inte distansbrickorna ⑲ för klipphöjd mellan knivbladet ⑯ och bladbulten ⑯.

1. För att skruva ut knivskruven ⑯, håll fast fläkten ⑮ och lossa knivskruven ⑯ med den medföljande skruvnyckeln ⑰.
2. Ta bort bladbulten ⑯, knivbladet ⑭, distansbrickorna ⑬ för klipphöjd och fläkten ⑮.
3. Kontrollera om det finns några skador och rengör vid behov.
4. Montera fläkten ⑮ på produkten. Se till att fläkten ⑯ sitter helt på plats och att fläkthålet är i linje med det gångade hålet.
5. Montera distansbrickorna ⑲ för klipphöjd på fläkten ⑯. Högre klipphöjd – färre distansbrickor Lägre klipphöjd – fler distansbrickor Se till att pliggarna sitter korrekt i hålen.
6. Placera kniven ⑭ med de D-formade hålen på distansema⑱ för klipphöjden. Se till att stiften sitter i hålen i kniven.
7. För bladbulten ⑯ genom det mellersta hålet på kniv bladet⑭.
8. Dra åt bladbulten⑯ medurs för hand.
9. Håll fast fläkten ⑮ och dra åt bladbulten ⑯ med bifogad skruvnyckel ⑰.

Starta gräsklipparen [bild 06/07]:

! Kroppsskada!

finns skaderisk om produkten inte stannar när man släpper startspakarna.

→ Kringgå inte säkerhetsanordningarna eller strömbrytare. Fäst exempelvis inte startspakarna på handtaget.

Starta:

Produkten är utrustad med en tvåhands säkerhetsanordning (Startspak ⑱ och säkerhetsspärr ⑤), vilka förhindrar en oavsiktlig start av produkten.

Det finns två startspakar ⑱. En av båda måste användas för att starta.

1. Tryck på säkerhetsspärren ⑤ med en hand och tryck upp startspaken ⑯ med den andra handen. Gräsklipparen startar.

2. Släpp säkerhetsspärren ⑤.

För att förhindra att det klipps en ring i gräsmattan och för att ta bort gräsrester lutar du gräsklipparen en aning. När gräsklipparen har uppnått full hastighet sänker du mjukt ner den på gräsmattan.

Stoppa:

→ Släpp startspaken ⑱.
Gräsklipparen stannar.

Tömma uppsamlaren [bild 08/09]:

! Kroppsskada!

för skärskador om kniven roterar eller gräsklipparen startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj gräsklipparen från strömförsörjningen och ta på handskar innan du öppnar skyddsluckan.

Modeller med ett genomskinligt fönster ② i locket visar nivån för uppsamlaren ③. Den bör alltid rengöras efter varje klippning.

1. Ta ut uppsamlaren ③ i handtaget ②. Skyddsluckan ② öppnas då.
2. Töm uppsamlaren ③.
3. Sätt in uppsamlaren ③ igen. Se till att den sitter säkert på gräsklipparhöljets fästpunkter.
4. Stäng skyddsluckan ②1.

Om uppsamlaren ③ och skyddsluckan ② inte sitter korrekt, kan det leda till att gräset samlas upp dåligt.

Tips för att använda gräsklipparen [bild O10 / O11]:

Klipp gräset två gånger i veckan under den period gräset växer. Gräsmattan tar skada om mer än en tredjedel av gräsets längd klipps vid ett och samma tillfälle.

Klipp gräsmattans ytterkant medurs först för bästa resultat.

Börja klippa den kant av gräsmattan som är närmast eluttaget. På så vis vilar kabeln därefter på den del av gräsmattan du redan har klippt.

Klipp alltid i en rak linje för att samla upp gräset på bästa sätt. Sväng inte gräsklipparen från ena sidan till den andra.

Kör gräsklipparen i raka linjer med ett överlapp på cirka 8 – 10 cm på nästa varv.

Överbelasta inte gräsklipparen. Klippning av långt och tjockt gräs kan orsaka minskad motorhastighet och du kan höra ett förändrat motorljud. Om motorhastigheten minskar riskerar du att överbelasta gräsklipparen, vilket kan leda till skador. Om du klipper långt och tjockt gräs belastar du inte din gräsklippare så mycket om du inför första klippningstillfället ställer in en hög klippningshöjd. Se Ställa in klippphöjd.

4. UNDERHÅLL

! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj produkten från strömförsörjningen och ta på handskar innan du underhåller produkten.

Rengöra gräsklipparen:

! Kroppsskada!

för personskador och risk att produkten skadas.

→ Rengör inte produkten med vatten eller vattenstråle (i synnerhet inte vattenstråle med högtryck).
→ Rengör den inte med kemikalier, inklusive bensin eller lösningsmedel. Vissa kan förstöra viktiga plastdelar.

Ventilationsslitsarna måste alltid vara rena.

Rengöra undersidan av gräsklipparen [bild M1]:

Undersidan rengörs enklast direkt efter klippningen.

1. Lägg gräsklipparen försiktigt på sidan.
2. Rengör undersidan ⑲ genom att ta bort gräsrester med skruvnyckeln / skrapverktyget ⑰.
3. Rengör kniven ⑭ och fläkten ⑮ med en mjuk borste (använd inga vassa föremål).

Rengöra gräsklipparens ovansida [bild M2]:

1. Rengör ovansidan med en torr trasa.
2. Rengör luftintagen ⑳ med en mjuk borste (använd inte vassa föremål).

5. LAGRING

Urdrifttagning:

Produkten måste förvaras utom räckhåll för barn.

1. Frånskilj produkten från strömförsörjningen.
2. Rengör gräsklipparen (se 4. UNDERHÅLL).
3. Förvara gräsklipparen på ett torrt, stängt och frostsäkert ställe.

Förvaringsläge [bild S1/S2]:

1. Tryck handtaget ①inåt samtidigt från båda sidor och fäll det framåt.
2. Fäll gräsklipparen bakåt för att ställa den i vertikalt förvaringsläge.
3. Linda nätkabeln ⑪ säkert kring nätkabelkrokarna ⑮.

Avfallshantering:

Produkten får inte kastas som vanligt hushållsavfall. Den måste avfallshanteras enligt de gällande lokala miljöföreskrifterna.

VIKTIGT!

→ Avfallshantera din produkt hos kommunens återvinningscentral.

6. ÅTGÄRDA FEL

! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj produkten från strömförsörjningen och ta på handskar innan du åtgärdar feletpåprodukten.

Byta kniv:

! Kroppsskada!

för skärskador om kniven roterar när den är skadad, böjd, med obalans eller stötta skärkanter.

→ Använd inte gräsklipparen med skadad eller böjd kniv, kniv med obalans eller stötta skärkanter.
→ Efterslipa inte kniven.

FLYMO reservdelar finns att köpa hos din FLYMO-åter försäljare eller hos FLYMO servicepartner.

Använd endast FLYMO originalknivblad:

FLYMO utbytesknivblad till 33 cm:

Referensnummer FLY095 Delnr. 529370790

FLYMO utbytesknivblad till 36 cm:

Referensnummer FLY096 Delnr. 529370890

→ Byt ut knivbladet (se 3. HANDHAVANDE Ställa in klipphöjd).

Problem Möjlig orsak Åtgärd

Gräsklipparen startar inte Elkabeln är losskopplad eller skadad.		→ Anslut elkabeln eller byt ut den om så behövs.
	Motorn är blockerad. → Ta bort hindret.
Motorn är blockerad och skapar oljud	Motorn är blockerad. → Ta bort hindret.
	Klipphöjden är för låg. →	Ställ in en högre klipphöjd.
Högt ljud, gräsklipparen skramlar	Lösa skruvar på motom, fastsättningen eller på gräs-klipparens hölje.	→ Låt en auktoriserad återför-säljare efterdra skruvarna.
Gräsklipparen går ojmmt eller vibrerar starkt	Kniven är skadad / sliten eller är knivhållaren lös.	→ Byt ut kniven.
	Kniven är mycket smutsig. → Rengör gräsklipparen(se 4. UNDERHÅLL).Om det inte åtgårdar proble-met, byt ut kniven.
Dålig gräsuppsamling Skyddsluckan är inte rätt påsatt.		→ Sätt på skyddsluckan korrekt på uppsamlaren.

OBSERVERA: Kontakta ditt FLYMO servicecenter vid andra störningar. Reparationer får endast utföras av FLYMO servicecentren och av fackhandel som är auktoriserad av FLYMO.

1. TEKNISKA DATA

Elektrisk hover-gräsklippare	Enhet	Värde(33 cm)		Värde(36 cm)
Märkeffekt	W 1700		1800
Nätspänning	V	230		230
Nätfrekvens	Hz	50 50

Elektrisk hover-gräsklippare	Enhet	Värde(33 cm)	Värde(36 cm)
Knivens varvtal	r/min	4200	4200
Kilppbredd	cm 33 36
Klipphöjdsinställning(4 lägen)	mm 10 – 30		10 – 30
Uppsamlarens volym l	20 26
Vikt	kg	7,8	8,1
Ljudtrycknivå L_pA^1) Osäkerhet k_pA	dB (A)	833	803
Ljudeffektsnivå L_WA^2) :mätt/garanteratOsäkerhet k_WA	dB (A)	92 / 963,2	92 / 963,2
Hand-arm-vibration a_vthw^1) Osäkerhet k_vhra	m/s^2	1,51,5	1,91,5

Mätförfarande enligt: 1) EN 60335-2-77 2) RL 2000/14/EC

OBSERVERA: Det angivna vibrationsemissionsvärdet har mätts enligt ett normerat provningsförfarande och kan användas för att jämföra med andra elverktyg. Detta värde kan även användas för preliminär bedömning av exponeringen.

Vibrationsemissionsvärdet kan variera vid den faktiska användningen av elverktyget.

Kontakta eventuellt elbolaget så att enheten endast ansluts till en matning med en impedans på högst 0,354Ω. Denna maximalt tillåtna systemimpedans på gränssnittspunkten för användarens matning motsvarar kontrollvärdet för EasiGlide Plus 360V.

8. TILLBEHÖR

FLYMO utbytesknivblad till 33 cm	Som ersättning för slöa knivar. Referensnummer FLY095 Delnr. 529370790
FLYMO utbytesknivblad till 36 cm	Som ersättning för slöa knivar. Referensnummer FLY096 Delnr. 529370890

9. SERVICE/GARANTI

Service:

Vänligen kontakta adressen på baksidan.

Garantibevis:

I händelse av garantianspråk tas ingen avgift ut för de tjänster som tillhandahålls.

FLYMO ger 2 års garanti på alla original FLYMO nya produkter fr. o. m. första köp hos återförsäljare om produkterna uteslutande har använts privat. Den här tillverkargarantin gäller inte för produkter som har köpts på andrahandsmarknaden. Denna garanti gäller alla väsentliga brister på produkten, vilka bevisligen beror på material- eller tillverkningsfel. Garantin inkluderar leverans av en funktionell utbytesprodukt eller reparation av den felaktiga produkten som skickats till oss utan kostnad. Vi förbehåller oss rätten att välja mellan de här alternativen. Följande bestämmelser reglerar tiänsten:

• Produkten användes för avsett ändamål enligt anvisningarna i bruksanvisningen.
• Varken köparen eller tredje part har försökt att öppna eller reparera produkten.
• För driften har endast Original FLYMO reserv- och slitdelar använts.
  • Uppvisande av inköpskvittot.

Normalt slitage av delar och komponenter (exempelvis på knivar, knivfästesdelar, turbiner, ljuskällor, kil- och kuggremmar, löphjul, luftfilter, tändstift), optiska förändringar samt slit- och förbrukningsdelar omfattas inte av garantin.

Den här tillverkargarantin begränsas till utbyte och reparation enligt de ovan angivna villkoren. Tillverkargarantin kan inte ligga till grund för andra krav gentemot oss som tillverkare, exempelvis gällande skadeständ. Denna tillverkargaranti berör självklart inte de gällande lagstadgade och avtalsmässiga garantikraven gentemot handlaren/ försäljaren.

För tillverkargarantin gäller Förbundsrepubliken Tysklands lag.

Vid skadefall, vänligen skicka den defekta produkten tillsammans med en kopia av inköpskvittot och en felbeskrivning med tillräckligt porto till serviceadressen.

Slitdelar:

Knivbladet är en slitagedel och omfattas inte av garantin.

Les bruksanvisningen.

Hold avstand.

La gressklipperen avkjøles i minst 30 minutter för den settes bort för oppbevaring eller för vedlikehold.

Bruk aldri produktet när du er trett, syk eller er påvirket av alkohol, rusgift eller modisin eller hvis du er sliten.

Unngå en overbelastning av gressklipperen.

Bruk hansker, sklifaste sko og beskyttelsesbriller.

Du får best resultat om du først klipper ytterkantene av plenen med klokken.

Begynn med å klippen kanten av plenen som ligger nærmest strømuttaket. Da legges ledningen på den delen av plenen som du allerede har klippet.

Gresset samles best opp när det klippes i rette linjer. Ikke swing gressklipperen fra side til side.

Du får best klipperesultat hvis du klipper i rette linjer som overlapping 8 – 10 cm.

Ikke overbelast gressklipperen. Hvis du klipper langt, tykt gress, kan motorhastigheten reduseres, og du hører at motorlyden endres. Hvis motorhastigheten reduseres, kan gressklipperen overbelastes og skades. Belastningen reduseres hvis du først klipper en omgang med høyere klippehøyde når du klipper langt, tykt gress. Se Stille inn klippehøyden.

4. VEDLIKEHOLD

! Personskader!

I enlighet med tyska produktansvarslagar förklarar vi härmed uttryckigen att vi inte åtar oss något ansvar för skador som orsakas av våra produkter där produkterna inte har genomgått korrekt reparation från en FLYMO-godkänd servicepartner eller där originaldelar från FLYMO eller delar godkända av FLYMO inte använts.

DA Produktansvar
