| Producttype | Elektrische hover grasmaaier |
| Merk | Flymo |
| Model | EasiGlide Plus 330V |
| Snijbreedte | 33 cm |
| Maaihoogte-instelling | 4 standen, van 10 tot 30 mm (met afstandsringen) |
| Inhoud opvangbak | 20 liter |
| Nominaal vermogen | 1700 W |
| Spanning / Frequentie | 230 V / 50 Hz |
| Mesrotatiesnelheid | 4200 omw/min |
| Gewicht | 7,8 kg |
| Geluidsdrukniveau (LpA) | 83 dB(A) (onzekerheid 3 dB) |
| Geluidsvermogensniveau (LWA) | 92 dB(A) gemeten / 96 dB(A) gegarandeerd |
| Trilling hand-arm | 1,5 m/s² (onzekerheid 1,5 m/s²) |
| Voedingstype | Netspanning 230 V met verlengsnoer (max 100 m, doorsnede 2,5 mm²) |
| Maaimethode | Hover (luchtkussen) |
| Niveau-indicator opvangbak | Doorzichtig venster op de deksel |
| Veiligheidsvoorzieningen | Veiligheidsstop (overbelaste motor), dubbele isolatie, tweerandsveiligheidsslot |
| Materiaal behuizing | Kunststof |
| Lengte voedingskabel | Niet gespecificeerd (verlengsnoer vereist) |
| Fabrieksgarantie | 2 jaar (slijtdelen uitgesloten) |
| Reserveonderdelen beschikbaar | Reserve mes referentie FLY095 (33 cm) |
| Beoogd gebruik | Gazons van particuliere tuinen (max helling 20°) |
| Aanbevolen minimumleeftijd | 16 jaar |
Veelgestelde vragen - EasiGlide Plus 330V FLYMO
Gebruikersvragen over EasiGlide Plus 330V FLYMO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding EasiGlide Plus 330V - FLYMO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. EasiGlide Plus 330V van het merk FLYMO.

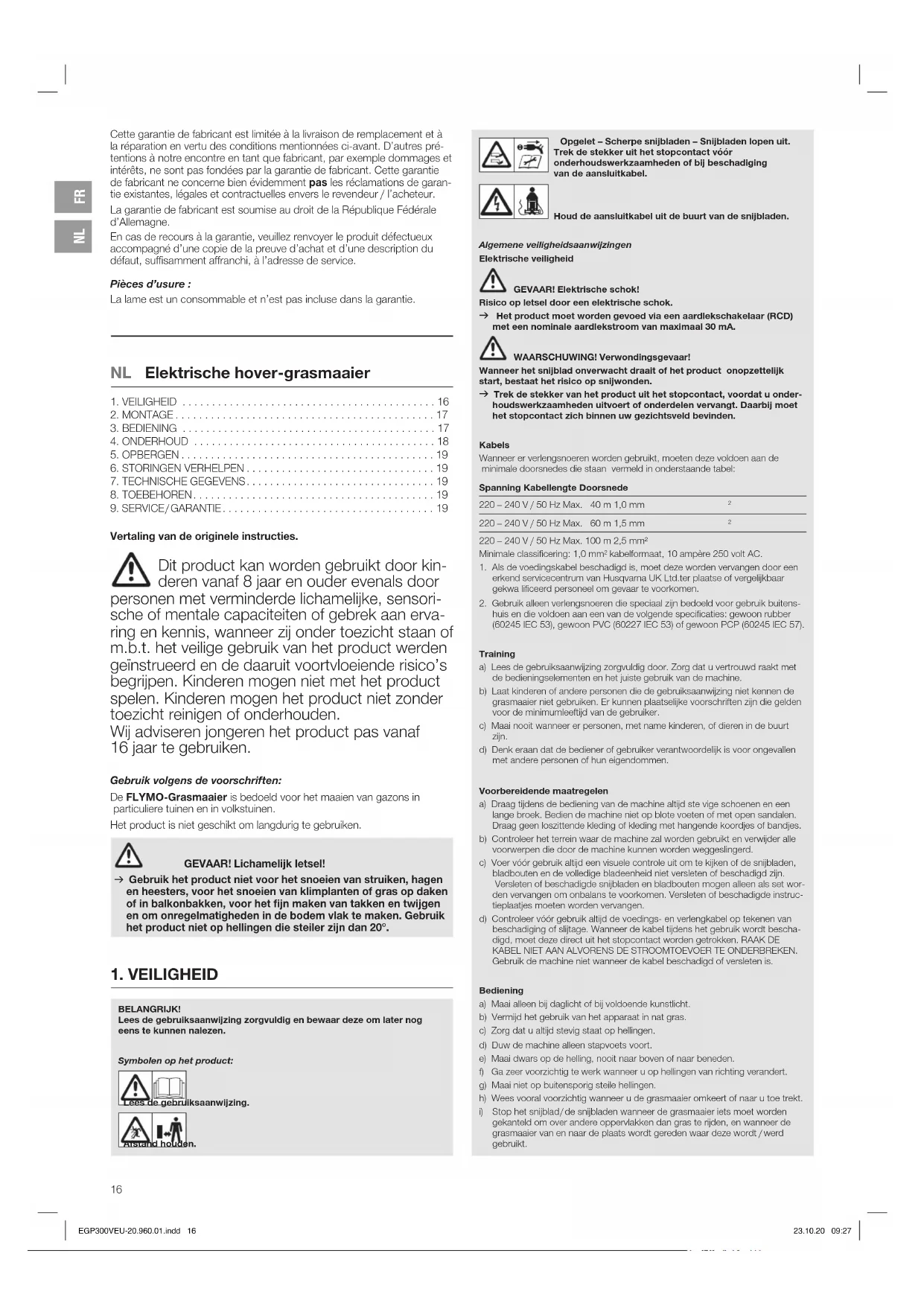

GEBRUIKSAANWIJZING EasiGlide Plus 330V FLYMO
NL Gebruiksaanwijzing
Elektrische hover-grasmaaier
SV Bruksanvisning
Vertaling van de originele instructies.
Dit product kan worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde lichamelijke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis, wanneer zij onder toezicht staan of m.b.t. het veilige gebruik van het product werden geïnstrueerd en de daaruit voortvloeiende risico's begrijpen. Kinderen mogen niet met het product spelen. Kinderen mogen het product niet zonder toezicht reinigen of onderhouden.
Wij adviseren jongeren het product pas vanaf 16 jaar te gebruiken.
Gebruik volgens de voorschriften:
De FLYMO-Grasmaaier is bedoeld voor het maaien van gazons in particuliere tuinen en in volkstuinen.
Het product is niet geschikt om langdurig te gebruiken.
GEVAAR! Lichamelijk letsel!
→ Gebruik het product niet voor het snoeien van struiken, hagen en heesters, voor het snoeien van klimplanten of gras op daken of in balkonbakken, voor het fijn maken van takken en twijgen en om onregelmatigheden in de bodem vlak te maken. Gebruik het product niet op hellingen die steiler zijn dan 20°.
1. VEILIGHEID
BELANGRIJK!
Lees de gebruiksaanwijzing zorgvuldig en bewaar deze om later nog eens te kunnen nalezen.
Symbolen op het product:
Lees de gebruiksaanwijzing.
Opgelet - Scherpe snijbladen - Snijbladen lopen uit. Trek de stekker uit het stopcontact vóór onderhoudswerkzaamheden of bij beschadigling van de aansluitkabel.
Houd de aansluitkabel uit de buurt van de snijbladen.
Algemene veiligheidsaanwijzingen
Elektrische veiligheid
Risico op letsel door een elektrische schok.
→ Het product moet worden gevoed via een aardlekschakelaar (RCD) met een nominale aardlekstroom van maximaal 30 mA.
Wanneer het snijblad onverwacht draalt of het product onopzettelljk start, bestaat het risico op snijwonden.
→ Trek de stekker van het product uit het stopcontact, voordat u onderhoudswerkzaamheden uitvoert of onderdelen vervangt. Daarbij moet het stopcontact zich binnen uw gezichtsveld bevinden.
Kabels
Wanneer er verlengsnoeren worden gebruikt, moeten deze voldoen aan de minimale doorsnedes die staan vermeld in onderstaande tabel:
Spanning Kabellengte Doorsnede
| 220 – 240 V / 50 Hz Max. | 40 m 1,0 mm | ^2 |
| 220 – 240 V / 50 Hz Max. | 60 m 1,5 mm | ^2 |
220 - 240 V / 50 Hz Max. 100 m 2,5 mm ^2
Minimale classificering: 1,0 mm² kabelformaat, 10 ampère 250 volt AC.
-
Als de voedingskabel beschadigd is, moet deze worden vervangen door een erkend servicecentrum van Husqvarna UK Ltd. ter plaatse of vergelijkbaar gekwa lificeerd personeel om gevaar te voorkomen.
-
Gebruik alleen verlengsnoeren die speciaal zijn bedoeld voor gebruik buitenshuis en die voldoen aan een van de volgende specificaties: gewoon rubber (60245 IEC 53), gewoon PVC (60227 IEC 53) of gewoon PCP (60245 IEC 57).
Training
a) Lees de gebruiksaanwijzing zorgvuldig door. Zorg dat u vertrouwd raakt met de bedieningselementen en het juiste gebruik van de machine.
b) Laat kinderen of andere personen die de gebruiksaanwijzing niet kennen de grasmaaier niet gebruiken. Er kunnen plaatselijke voorschriften zijn die gelden voor de minimumleeftijd van de gebruiker.
c) Maai nooit wanneer er personen, met name kinderen, of dieren in de buurt zijn.
d) Denk eraan dat de bediener of gebruiker verantwoordelijk is voor ongevallen met andere personen of hun eigendommen.
Voorbereidende maatregelen
a) Draag tijdens de bediening van de machine altijd ste vige schoenen en een lange broek. Bedien de machine niet op blote voeten of met open sandalen. Draag geen loszittende kleding of kleding met hangende koordjes of bandjes.
b) Controleer het terrein waar de machine zal worden gebruikt en verwijder alle voorwerpen die door de machine kunnen worden weggeslingerd.
c) Voor vóór gebruik altijd een visuele controle uit om te kijken of de snijpladen, bladbouten en de volledige bladeenheid niet versleten of beschadigd zijn. Versleten of beschadigde snijbladen en bladbouten mogen alleen als set worden vervangen om onbalans te voorkomen. Versleten of beschadigde instructieplaatjes moeten worden vervangen.
d) Controleer vóór gebruik altijd de voedings- en verlengkabel op tekenen van beschadiging of slijtage. Wanneer de kabel tijdens het gebruik wordt beschadigd, moet deze direct uit het stopcontact worden getrokken. RAAK DE KABEL NIET AAN ALVORENS DE STROOMTOEVOER TE ONDERBREKEN. Gebruik de machine niet wanneer de kabel beschadigd of versleten is.
Bediening
a) Maai alleen bij daglicht of bij voldoende kunstlicht.
b) Vermijd het gebruik van het apparaat in nat gras.
c) Zorg dat u altijd stevig staat op hellingen.
d) Duw de machine alleen stapvoets voort.
e) Maai dwars op de helling, nooit naar boven of naar beneden.
f) Ga zeer voorzichtig te werk wanneer u op hellingen van richting verandert.
g) Maai niet op buitensporig steile hellingen.
h) Wees vooral voorzichtig wanneer u de grasmaaier omkeert of naar u toe trekt.
i) Stop het snijblad/de snijbladen wanneer de grasmaaier iets moet worden gekanteld om over andere oppervlakken dan gras te rijden, en wanneer de grasmaaier van en naar de plaats wordt goreden waar deze wordt /word gebruikt.
j) Gebruik de grasmaaier nooit met beschadigde afschermingen of schilden of wanneer de veiligheidsvoorzieningen, zoals beschemkappen en / of grasopvangvoorzieningen niet zijn geinstalleerd.
k) Bedien de starchendel voorzichtig overeenkomstig de instructies van de fabrikant. Houd voeten uit de buurt van het snijblad/de snijbladen.
I) Bij het starten van de motor mag de grasmaaier niet worden gekanteld, tenzij dit voor het starten noodzakelijk is. Kantel de grasmaaier in dit geval niet meer dan absoluut noodzakelijk en til alleen de kant op die van de bodiener af is gericht.
m) Start de motor niet wanneer u voor de afvoeropening staat.
n) Houd handen of voeten nooit in de buurt van of onder draaiende onderdelen. Blijf altijd uit de buurt van de afvoeropening.
o) Til een grasmaaier met draaiende motor nooit op en vervoer deze ook niet.
p_i Zet de motor af en trek de stekker uit het stopcontact. Zorg ervoor dat alle bewegende onderdelen volledig tot stilstand zijn gekomen:
- wanneer u de grasmaaier achterlaat;
- voordat u blokkades verwijdert of verstoppingen in het afvoerkanaal verhelpt;
- voordat u de grasmaaier controleert, reinigt of er werkzaamheden aan uitvoert:
- wanneer een vreemd voorwerp werd geraakt. Controleer de grasmaaier op beschadigingen en voer de benodigde reparaties uit alvorens deze opnieuw te starten en te gebruiken.
Wanneer de grasmaaier buitengewoon sterk begint te trillen, moet deze direct worden gecontroleerd:
- Controleer op beschadigingen.
- Voer de benodigde reparaties van beschadigde onderdelen uit.
- Zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid.
Onderhoud en opbergen
a) Zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid en het apparaat veilig functioneert.
b) Controleer de grasopvanginrichting regelmatig op slijtage of veroudering.
c) Vervang versleten of beschadigde onderdelen vanwege de veiligheid.
d) Let erop dat de beweging van een snijblad van machines met meerdere snijbladen kan leiden tot het draaien van de overige snijbladen.
e) Let er bij het afstellen van de machine op dat er geen vingers tussen bewegende snijbladen en vaste onderdelen van de machine bekneld raken.
f) Laat de motor afkoelen voordat u de machine opbergt.
g) Let er bij het onderhouden van de snijbladen op dat deze altijd kunnen bewegen, zelfs wanneer de spanningsbron is uitgeschakeld.
h) Gebruik uitsluitend originele vervangende onderdelen en accessoires.
Extra veiligheidsaanwijzingen
Elektrische veiligheid
GEVAAR! Hartstilstand!
Dit product genereert tijdens de werking een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden invloed hebben op de werkwijze van actieve of passieve medische implantaten. Om het gevaar van situaties die kunnen leiden tot ernstige of dodelijke verwondingen uit te sluiten, dienen personen met een medlsch Implantaat hun arts en de fabrikant van het implantaat te raadplegen alvorens dit product te gebruiken.
Controleer de kabel vóór gebruik op tekenen van beschadiging en veroudering. Als de kabel defect blijkt te zijn, breng het product dan naar een erkend service-centrum en laat de kabel vervangen.
Gebruik het product niet wanneer de elektriciteitskabels beschadigd of versleten zijn,
Haal de kabel direct uit het stopcontact, wanneer er snedes in de kabel zitten of de isolatie beschadigd is. Raak de elektriciteitskabel pas aan, wanneer de stekker uit het stopcontact is getrokken. Repareer ingesneden of beschadigde kabels niet zelf. Vervang deze door nieuwe.
Het verlengsnoer moet voor gebruik worden afgewikkeld. Opgewikke de kabels kunnen oververhit raken en het vermogen van de grasmaalier verminderen.
Houd het verlengsnoer uit de buurt van het product. Werk altijd van de stroombron af, door hoen en weer te maaien en in geen geval in cirkels to bewogen.
Trek de kabel niet over scherpe voorwerpen.
Schakel de stroomvoorziening altijd uit wanneer u een stekker, kabels of verlengsnoeren loskoppelt.
Zet de motor af, trek de stekker uit het stopcontact en controleer de kabel op beschadiging en veroudering, voordat u deze opwikkelt alvorens de maaker op te bergen. Repareer een beschadigde kabel in geen geval. Vervang deze door een nieuwe. Gebruik altijd een originele vervangende kabel.
Wikkel de kabel altijd zorgvuldig op en voorkom knikken.
Draag het product in geen geval aan de kabel.
Trek niet aan de kabel om de stekker uit het stopcontact te halen.
Gebruik het product alleen met de wisselspanning van het stroomnet die op het typeplaatje staat vermeld.
Onze producten zijn dubbel geïsoleerd conform EN 60335. Sluit op geen enkel onderdeel van het product een aarding aan.
Controleer de werkplek op verborgen kabels.
Gebruik het product niet voor vijveronderhoud of in de buurt van water.
Persoonlijke veiligheid
GEVAAR! Verstikkingsgevaar!
Kleinere onderdelen kunnen gemakkelijk worden ingeslikt. De polyzak vormt een verstikkingsgevaar voor kleine kinderen. Houd kleine kinderen tijdens de montage uit de buurt.
Laat de grasmaaier ten minste 30 minuten afkoelen alvorens deze op te bergen of te onderhouden.
Bij blokkering van het maai-element moet het product stilgezet en gecontroleerd worden.
Kantel het apparaat niet in de richting van de gebruiker.
Beweeg niet achteruit.
Blijf tijdens het maaien oplettend.
Gebruik het product nooit op plaatsen waar explosie gevaar bestaat.
Gebruik het product niet wanneer u moe, ziek of onder invloed van alcohol, drugs of medicijnen, of wanneer u uitgeput bent.
Voorkom overbelasting van de grasmaaler.
Draag handschoenen, antislipschoenen en een veiligheidsbril.
Gebruik het product niet onder vochtige omstandig heden.
Niet gebruiken op nat gras.
Demonteer het product niet verder dan de staat waarin het werd geleverd.
Start de grasmaaier alleen met rechtopstaande hendel.
Gebruik de starchendels niet afwisselend.
Gebruik de hendels voorzichtig.
Veillgheldsultschakeling
De motor is beveligd met de een veiligheidsuitschakeling, die wordt geactiveerd wanneer het mes vastloopt of de motor overbelast is. Zet het product in dit geval stop en trek de stekker uit het stopcontact. De veiligheidsuitschakeling wordt pas gereset, wanneer u de start-/stop-hendel loslaat. Verwijder alle obstakels en wacht enkele minuten totdat de veiligheidsuitschakeling wordt gereset, voordat u het apparaat weer gebruikt.
2. MONTAGE
AAR! Lichamelijk letsel!
co op snijwonden wanneer het product onopzettelijk start.
→ Wacht tot het blad tot stilstand is gekomen, trek de stekker van het product uit het stopcontact en trek handschoenen aan voordat u het product monteert.
Handgreep in werkpositie klappen [ afb. A1 ]:
De handgreep van het product wordt ingeklapt om het te kunnen verpakken en transporteren.
- Klap de bovenste handgreep naar boven ①.
- Laat de handgreep niet vallen. Let erop dat het snoer niet tussen de handgrepen wordt vastgeklemd.
Hendel monteren [afb. A2/A3/A4]:
- Breng de bouten ⑧, de sluitringen ⑦ en de netsnoerhaken ⑧ op de juiste plaats op de handgreep ① aan.
- Bevestig het snoer ⑨ met de meegeleverde clips ⑩ op de handgreep ⑪
- Plaats het snoer Ⓐ correct in de posities Ⓧ op de onderste bevestiging op de behuizing.
Grasopvangbak monteren [ afb. A5 ]:
→ Druk de handgreep van de grasopvangbak ② in de grasopvangbak ③ tot de verbindingspunten hoorbaar vastklikken.
3. BEDIENING
AAR! Lichamelijk letsel!
co op snijwonden wanneer het product onopzettelijk start.
→ Wacht tot het blad tot stilstand is gekomen, trek de stekker van het product uit het stopcontact en trek handschoenen aan voordat u het product instelt of transporteert.
Grasmaaier aansluiten [afb. 01/02]:
schades aan het verlengsnoer ⑪ te voorkomen, moet het verlengsnoer ⑪ in de snoervergrendeling ⑤ worden gestoken.
→ Voer het verlengsnoer ^11 door de kabelvergrendeling ^1 alvorens de maaier te gebruiken.
- Sluit de vrouwelijke stekker van de verlengkabel ⑪ aan op de achterkant van de schakelkast ⑫.
- Maak een lus in het verlengsnoer ⑪, voer de lus door de kabelvergrendeling ① en trek de lus aan.
- Sluit het verlengsnoer ⑪ aan op een 230 V-stopcontact.
Maaihoogte instellen [afb. 03/04/05]:
OP! Gebruik niet meer dan 3 afstandhouders ⑬ voor
de maaihoogte. De afstandhouders ^13 voor de maaihoogte mogen alleen tussen het mesblad ^14 en de ventilator ^15 worden gemonteerd. De afstandhouders ^13 voor de maaihoogte mogen niet worden gemonteerd tussen het mesblad ^14 en de mesbout ^16 .
- Om de mesbout ⑯ eruit te draaien, houdt u de ventilator ⑮ vast en draait u de mesbout ⑯ los met de bijgeleverde sleutel ⑰.
- Verwijder de mesbout ⑯, het mesblad ⑭, de afstandhouders voor de maaihoogte ⑬ en de ventilator ⑮.
- Controleer op beschadiging en reinig het zo nodig.
- Plaats de ventilator ⑯ op het product. Zorg ervoor dat de ventilator ⑮ volledig op zijn plaats zit en dat het gat van de ventilator ⑰ in lijn ligt met het schroefgat.
- Plaats de afstandhouders voor de maaihoogte ⑬ op de ventilator ⑮.
Hogere maaihoogte – minder afstandshouders voor de maaihoogte
Lagere maaihoogte – meer afstandshouders voor de maaihoogte
Zorg ervoor dat de pinnen zich in de gaten bevinden. - Plaats het mesblad ⑭ met de D-gevormde gaten op de afstandhouders ⑬ voor de maaihoogte.
Zorg ervoor dat de pinnen zich in de gaten in het mesblad bevinden. - Steek de mesbout ⑯ door het middelste gat van het mesblad ⑭.
- Draai de mesbout ⑯ met de hand rechtsom vast.
- Houd de ventilator ^15 stevig vast en draai de mesbout ^16 met de meegeleverdesleutel ^17 vast.
Maaier starten [afb. 06/07]:
AAR! Lichamelijk letsel!
estaat verwondingsgevaar wanneer het product bij het loslaten van de start-hendels niet stopt.
→ Omzeil de veiligheidsvoorzieningen of schakelaars niet. Maak de start-hendels bijvoorbeeld niet aan de handgreep vast.
Starten:
Het product is uitgerust met een tweehands-veiligheidsvoorziening (Start-hendel ⑯ en veiligheids blokkering⑤), waardoor onopzet-telijk inschakelen van het product wordt voorkomen.
Er zijn twee start-hendels ⑱. Eén van beide hendels moet worden gebruikt om het apparaat te starten.
- Druk de veiligheidsblokkering ⑤ met een hand in en trek de start-hendel ⑯ met de andere hand naar u toe. De maaier start.
- Laat de veiligheidsblokkering ⑤ los.
Om te voorkomen dat er een kring in het gazon wordt gemaid en om grasresten te verwijderen, dient u de maalier iets schuin te houden. Wanneer de grasmaaier zijn volledige snelheid heeft bereikt, laat u deze zachtjes op het gazon zakken.
Stoppen:
→ Laat de start-hendel ⑩ los. De maaier stopt.
Grasopvangbak legen [afb. 08/09]:
AAR! Lichamelijk letsel! co op snijwonden wanneer het blad ronddraait of de maaier onopzettelijk start.
→ Wacht tot het blad tot stilstand is gekomen, trek de stekker van de maaier uit het stopcontact en trek handschoenen aan voordat u de beschermende klep opent.
Modellen met een doorzichtig venster ② in het deksel geven het vulniveau van de grasopvangbak ③ aan. Het venster dient na elke maaibeurt te worden schoongemaakt.
- Verwijder de grasopvangbak ③ aan de handgreep ②. Daarbij gaat de veiligheidsklep ② open.
- Leeg de grasopvangbak ③.
- Plaats de grasopvangbak ③ weer terug. Let erop dat deze correct op de bevestigingspunten van de maaierbehuizing zit.
- Sluit de veiligheidsklep ②1
Wanneer de grasopvangbak ③ en de veiligheidsklep ② niet correct worden aangebracht, kan dit ertoe leiden dat het gras niet goed wordt opgevangen.
Tips voor het gebruik van de maaier [ afb. O10 / O11 ]:
Tijdens het groeiseizoen twee keer per week maaien.
Het gazon zal eronder lijden als meer dan een derde van de gazonlengte in één keer wordt gemaaid.
Voor het beste resultaat maait u eerst de buitenste rand van het gazon met de klok mee.
Begin met het maaien van de gazonrand die zich het dichtst bij het stopcontact bevindt.
De kabel wordt dus op het reeds gemaaide gazon neergelegd.
Om het gras goed op te vangen, moet altijd in een rechte lijn worden gemaaid. Zwenk de grasmaaier niet van de ene naar de andere kant.
Voor het beste maairesultaat maait u in rechte lijnen met een overlapping van ongeveer 8 – 10 cm per maaistrook.
Voorkom overlading van de maaier. Bij het maaien van lang dik gras kan het motortoerental dalen en hoort u een verandering in het motorgeluid. Als het motor toerental daalt, kunt u de maaier overbelasten, wat tot beschadiging kan leiden. Als u in lang dik gras maait, zal een eerste maaibeurt met een hogere maaihoogte helpen om de belading te verminderen. Zie Maaihoogte instellen.
4. ONDERHOUD
AAR! Lichamelijk letsel!
co op snijwonden wanneer het product onopzettelijk start.
→ Wacht tot het blad tot stilstand is gekomen, trek de stekker van het product uit het stopcontact en trek handschoenen aan voordat u het product onderhoudt.
Maaier reinigen:
AAR! Lichamelijk letsel!
wondingsgevaar en risico op beschadiging van het product.
→ Maak het product niet schoon met water of met een waterstraal (in het bijzonder niet onder hoge druk).
→ Reinig niet met chemicaliën, inclusief benzine of oplosmiddelen. Sommige stoffen kunnen belangrijke kunststof onderdelen beschadigen.
De ventilatiegleuven moeten altijd schoon zijn.
Onderkant van de maaier reinigen [ afb. M1 ]:
De onderkant kan het gemakkelijkst direct na het maaien worden gereinigd.
- Leg de maaier voorzichtig op zijn kant.
- Reinig de onderkant ⑲ door grasresten met de sleutel/schraper ⑰ te verwijderen.
- Reinig het mesblad ⑭ en de ventilator ⑮ met een zachte borstel (gebruik geen scherpe voorwerpen).
Bovenkant van de maaier reinigen [ afb. M2 ]:
- Reinig de bovenkant met een droge doek.
- Reinig de luchtstroomsleuven ⑳ met een zachte borstel (gebruik geen scherpe voorwerpen).
5. OPBERGEN
Buitenbedrijfstelling:
Het product moet voor kinderen ontoegankelijk worden bewaard.
- Trek de stekker van het product uit het stopcontact.
- Maak de maaier schoon (zie 4. ONDERHOUD).
- Berg de maaier op een droge, dichte en vorstbestendige plaats op.
Opbergpositie [afb. S1/S2]:
- Druk de handgreep ① aan beide zijkanten tegelijkertijd naar binnen en klap deze naar voren.
- Kantel de grasmaaier naar achteren om deze in de verticale opbergpositie te zetten.
- Wikkel het netsnoer ⑪ veilig rond de netsnoerhaken ⑨.
Afvoeren:
(conform RL2012/19/EU)
Het product mag niet met het normale huishoudelijke afval worden afgevoerd. Het moet volgens de geldende lokale milieuvoorschriften worden afgevoerd.
BELANGRIJK!
→ Voer het product via uw plaatselijke recyclingverzamelpunt af.
6. STORINGEN VERHELPEN
AAR! Lichamelijk letsel!
ico op snijwonden wanneer het product onopzettelijk start.
→ Wacht tot het blad tot stilstand is gekomen, trek de stekker van het product uit het stopcontact en trek handschoenen aan voordat u problemen bij het product verhelpt.
Snijblad vervangen:
AAR! Lichamelijk letsel!
ico op snijwonden wanneer het blad gehavend, verbogen, met onbalans of met beschadigde randen draait.
→ Gebruik de maaier niet met een beschadigd of verbogen snijblad, met een blad dat in onbalans is of beschadigde randenheeft.
→ Slijp het snijblad niet.
De FLYMO-reserveonderdelen zijn verkrijgbaar bij uw FLYMO-dealer of bij de FLYMO-service.
Gebruik alleen een origineel FLYMO-mesblad:
FLYMO-reservemesblad voor 33 cm:
Referentienr. FLY095 Onderdeelnr. 529370790
FLYMO-reservemesblad voor 36 cm:
Referentienr. FLY096 Onderdeelnr. 529370890
→ Vervang het mesblad (zie 3. BEDIENING Maaihoogte instellen).
Probleem Mogelijke oorzaak Oplossing
| Maaler start niet Netkabel is losgekoppeld ofbeschadigd. | → Sluit de netkabel aan of vervang deze als dit nodig is. | |
| Motor is geblokkeerd. → Verwijder het obstakel. | ||
| Motor is geblokkeerd en maakt lawaai | Motor is geblokkeerd. → Verwijder het obstakel. | |
| Maaihoogte te laag. → Stel een hogere maaihoogte in. | ||
| Veel lawaal, de maalerratelt | Schroeven van de motor,van de bevestiging of van de maalerbehuizing zitten los. | → Laat de bouten door een erkende gespecialiseerde dealer vastdraaien. |
| Maaler loopt onregelmatig of trilt hevig | Snijblad is beschadigd /versleten of de bladbevestligingis losgeraakt. | → Vervang het mesblad. |
| Blad is erg vuil. → Maak de maaierschoon (zie 4. ONDERHOUD).Wanneer het probleem daardoor niet wordt opgelost,dient u het mesblad te vervangen. | ||
| Gras wordt slecht opgevangen | De veiligheidsklep is niet correct → Plaats de veiligheidsklep cor-geplaatst. | rect op de grasopvangbak. |
Probleem Mogelijke oorzaak Oplossing
| Gras wordt slecht opgevangen | Ventilatieopeningen zijn vuil. → Maak de maaier schoon (zie 4. ONDERHOUD). | |
| Niet in rechte lijnen gemaaid. | → Maai in rechte lijnen. | |
| Het gazon is niet netjes gemaaid | Mes is bot of beschadigd. | → Vervang het mesblad. |
| Maaihoogte te laag. → Stel een hogere maaihoogte in. | ||
| Slechte omhoogstuwende kracht | Maaier is vuil. | → Reinig de onderkant van de maaier. |
| Maaihoogte te laag. → Stel een hogere maaihoogte in. | ||
| Ventilator is beschadigd. | → Controleer de ventilator en vervang deze. | |
| Wanneer de omhoogstuwende kracht slecht blijft, dient u zich tot het lokale erkende servicecentrum te wenden. | ||
AANWIJZING: Wend u zich bij andere storingen tot uw FLYMO servicecenter. Reparaties mogen alleen door de FLYMO servicecenters en door speciaal zaken worden uitgevoerd, die door FLYMO zijn goedgekeurd.
| Elektrische hover-grasmaaler | Eenheid | Waarde (33 cm) | Waarde (36 cm) |
| Nominaal vermogen | W | 1700 | 1800 |
| Netspanning | V | 230 230 | |
| Netfrequentie | Hz | 50 | 50 |
| Toerental van het blad | omw./min. | 4200 | 4200 |
| Maalbreedte | cm | 33 | 36 |
| Maalhoogte-instelling (4 standen) | mm | 10 – 30 | 10 – 30 |
| Inhoud grasopvangbak | l | 20 | 26 |
| Gewicht | kg | 7,8 | 8,1 |
| Geluidsdrukniveau L_pA^1) Onzekerheid k_pA | dB (A) | 833 | 803 |
| Geluidsvermogensniveau L_WA^2; gemeten/gegarandeerd Onzekerheid k_WA | dB (A) | 92 / 963,2 | 92 / 963,2 |
| Hand-armtrillingen a_vhw^1) Onzekerheid k_vhw | m/s^2 | 1,51,5 | 1,91,5 |
Meetmethoden volgens: ^1) EN 60335-2-77 ^2) RL 2000/14/EC
AANWIJZING: De vermelde vibratie-emisslewaarde werd gemeten overeenkomstig een genormeerde keurlingsprocedure en kan worden geraadpleegd om elektrische gereedschappen met elkaar te vergelijken. Deze waarde kan ook gebruikt voor de voorlopige beoordeling van de blootstelling. De vibratie-emissiean tijdens het werkelijke gebruik van het elektrische gereedschap variëren.
Wendt u zich indien nodig tot het nutsbedrijf, zodat het apparaat alleen op een voorziening met een impedantie van ten hoogste 0,354 Ω wordt aangesloten. Deze maximaal toegestane systeemimpedantie op het overgangspunt van de voeding van de gebruiker komt overeen met de testwaarde van EasiGlide Plus 360 V.
8. TOEBEHOREN
| FLYMO-reservemesblad voor 33 cm | Als vervanging voor stompe snijbladen. | Referentienr. FLY095 Onderdeelnr. 529370790 |
| FLYMO-reservemesblad voor 36 cm | Als vervanging voor stompe snijbladen. | Referentienr. FLY096 Onderdeelnr. 529370890 |
9. SERVICE/GARANTIE
Service:
Neem contact op met het adres op de achterzijde.
Garantieverklaring:
In het geval van een garantieclaim worden u geen kosten in rekening gebracht voor de geleverde diensten.
FLYMO geeft op alle nieuwe originele FLYMO producten 2 jaar garantie vanaf de eerste aankoop bij de dealer, wanneer de producten uitsluitend
privé werden gebruikt. Voor producten die op een secundaire markt zijn gekocht, geldt deze fabrieksgarantie niet. Deze garantie heeft betrekking op alle belangrijke defecten van het product, die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten. Aan deze garantie wordt voldaan door levering van een volledig functioneel vervangend product of door gratis reparatie van het defecte product dat naar ons is verzonden; wij behouden ons het recht voor om tussen deze opties te kiezen. Deze dienst is onderworpen aan de volgende bepalingen:
- Het product is gebruikt voor het beoogde doel conform de aanbevelingen in de bedienings instructies.
- Noch de koper noch een derde heeft geprobeerd het product te openen of te repareren.
- Voor het gebruik worden alleen originele reser veonderdelen en slijtdelen van FLYMO toegepast.
• Overleggen van het aankoopbewijs.
Normale slijtage van onderdelen en componenten (bijvoorbeeld van messen, mesbevestigingsonderdelen, turbines, lichtbronnen, V-riemen en tandriemen, rotoren, luchtfilters, bougies), optische veranderingen evenals slijt- en verbruiksdelen zijn uitgesloten van de garantie.
Deze fabrieksgarantie is beperkt tot de vervangende levering en reparatie volgens de bovengenoemde voorwaarden. Andere claims tegen ons als fabrikant, bijv. een aanspraak op schadevergoeding, worden door de fabrieksgarantie niet gerechtvaardigd. Deze fabrieksgarantie tast de bestaande wettelijke en contractuele garantieaanspraken die bestaan tegenover de dealer / verkoper vanzelfsprekend niet aan.
De fabrieksgarantie valt onder het recht van de Bondsrepubliek Duitsland. In geval van garantie dient u het defecte product samen met een kopie van het aankoopbewijs en een beschrijving van de fout voldoende gefrankeerd op te sturen naar het serviceadres.
Slijtdelen:
Het mesblad is een slijtdeel en valt dus niet onder de garantie.
Declaratie de garantie:
Atsauce nr. FLY095 Detalas nr. 529370790
FLYMO nomainas asmens ierīcei 36 cm:
Atsauce nr. FLY096 Detalas nr. 529370890
NL Productaansprakelijkheid
Conform de Duitse wet inzake productaansprakelijkheid verklaren wij hierbij uitdrukkelijk dat wij geen aansprakelijkheid aanwaarden voor schade ontstaan uit onze producten waarbij deze producten niet zijn gerepareerd door een FLYMO-erkende servicepartner of waarbij geen originele FLYMO-onderdelen of onderdelen die door FLYMO zijn goedgekeurd zijn gebruikt.
SV Produktansvar
Husqvarna België nv/sa
Gardena Division
Rue Egide Van Ophem 111
1180 Uccle/Ukkel
Tel.: (+32) 2 720 92 12
Mail: info@gardena.be
Bosnia / Herzegovina
SILK TRADE d.o.o.
Industrijska zona Bukva bb
74260 Tešanj
Brazil
Husqvarna Nederland B.V.
GARDENA Division
Postbus 50131
1305 AC ALMERE
Phone: (+31) 36 521 00 10
info@gardena.nl
Neth. Antilles
Jonka Enterprises N.V.
Sta. Rosa Weg 196
P.O. Box 8200
Curaçao
Phone: (+599) 9 767 66 55
pgm@jonka.com
