KULLANIM KILAVUZU MM 4 BENNING

BENNING MM 4 - Alternatif Akım Ölçümü - Alternatif Gerilim Ölçümü - Doğru Gerilim Ölçümü - Direnç Ölçümü - Diyot Kontrolü - Süreklilik Kontrolü için Akım Penseli (Pensemetreli) Dijital Multimetre İçindekiler:

1. Kullanıcı Uyarıları

2. Güvenlik Uyarıları

7. Elektrik Bilgileri

8. BENNING MM 4 ile ölçüm

10. Ölçüm Teçhizatinin Teknik Verileri

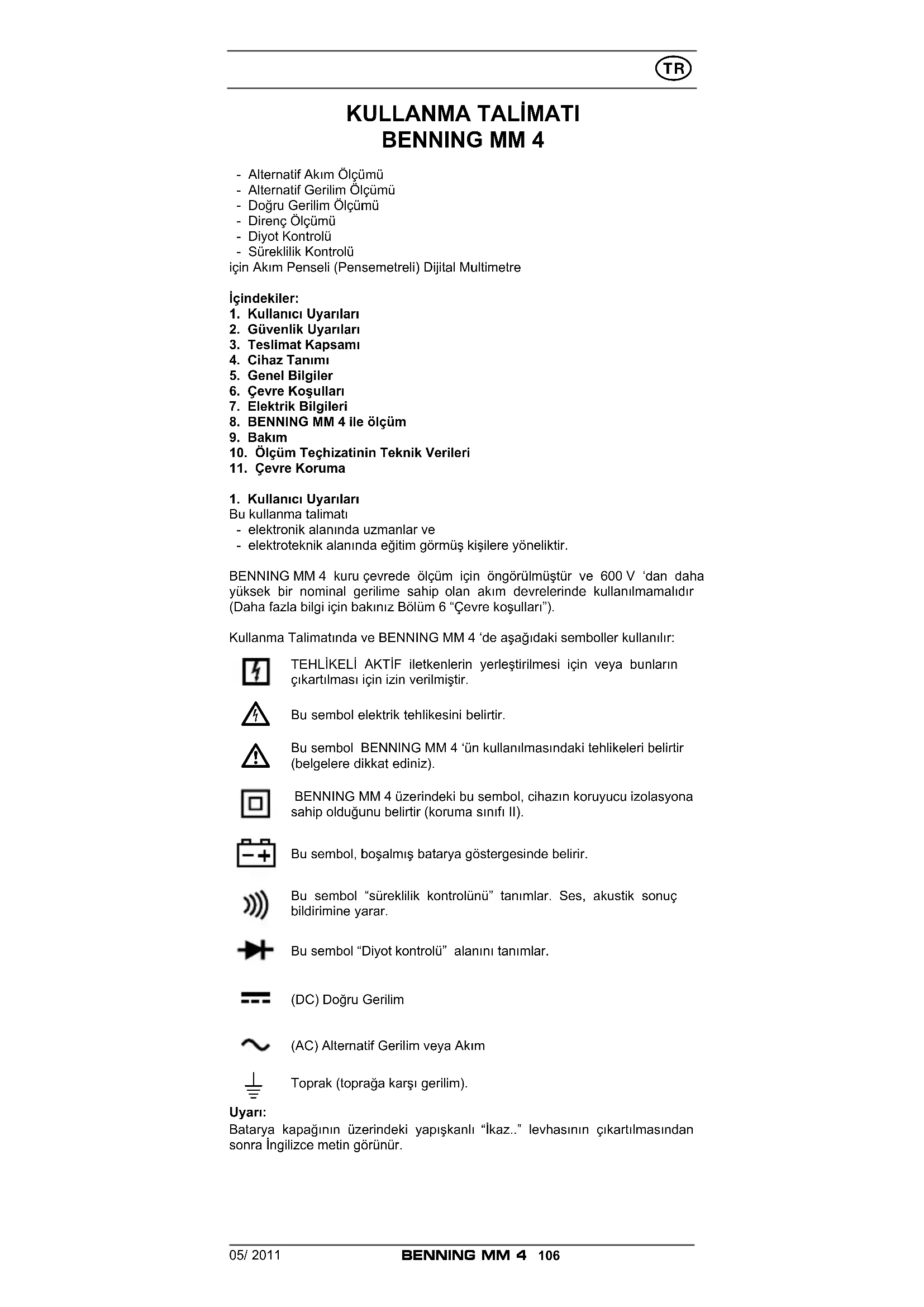

1. Kullanıcı Uyarıları

Bu kullanma talimatı - elektronik alanında uzmanlar ve - elektroteknik alanında eğitim görmüş kişilere yöneliktir. BENNING MM 4 kuru çevrede ölçüm için öngörülmüştür ve 600 V ‘dan daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanılmamalıdır (Daha fazla bilgi için bakınız Bölüm 6 “Çevre koşulları”). Kullanma Talimatında ve BENNING MM 4 ‘de aşağıdaki semboller kullanılır: TEHLİKELİ AKTİF iletkenlerin yerleştirilmesi için veya bunların çıkartılması için izin verilmiştir.

Bu sembol elektrik tehlikesini belirtir.

Bu sembol BENNING MM 4 ‘ün kullanılmasındaki tehlikeleri belirtir (belgelere dikkat ediniz). BENNING MM 4 üzerindeki bu sembol, cihazın koruyucu izolasyona sahip olduğunu belirtir (koruma sınıfı II). Bu sembol, boşalmış batarya göstergesinde belirir. Bu sembol “süreklilik kontrolünü” tanımlar. Ses, akustik sonuç bildirimine yarar. Bu sembol “Diyot kontrolü” alanını tanımlar. (DC) Doğru Gerilim (AC) Alternatif Gerilim veya Akım

Toprak (toprağa karşı gerilim). Uyarı: Batarya kapağının üzerindeki yapışkanlı “İkaz..” levhasının çıkartılmasından sonra İngilizce metin görünür.05/ 2011

2. Güvenlik Uyarıları

Cihaz, DIN VDE 0411 Kısım 1 / EN 61010-1 ‘e göre imal edilmiş ve kontrol edilmiştir ve güvenlik tekniği açısından sorunsuz bir durumda fabrikadan çıkmıştır. Bu durumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kul- lanıcın, bu talimatta bulunan uyarıları ve ikaz işaretlerini dikkate alması gerekir.

BENNING MM 4 yalnızca toprağa karşı azami 600 V iletken ile fazla gerilim kategorisi II ‘deki akım devrelerinde kullanılabilir veya toprağa karşı 300 V iletken ile fazla gerilim kategorisi III ‘de kullanılabilir. Gerilim ileten kısımlarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz. 30 V AC ve 60 V DC ’den itibaren olan gerilimler bile insanların hayatı açısından tehlikeli olabilir.

Her çalıştırmadan önce cihazın ve tesisatın hasar görüp görme- diğini kontrol ediniz. Eğer tehlikesiz bir çalıştırmanın artık mümkün olmadığı kabul edilecek olursa, cihaz işletme dışı bırakılır ve kaza ile çalıştırmaya karşı emniyete alınır. - Cihazda veya ölçüm tesisatlarında görünür hasarlar olması durumunda, - Cihazın artık çalışmadığı durumda, - Uygun olmayan koşullarda uzun süreli saklama durumunda, - Ağır nakliye koşullarından sonra Cihazın artık tehlikesiz bir şekilde çalışamayacağı kabul edilir.

Tehlikeleri bertaraf edebilmek için - ölçüm tesisatlarını açık ölçüm uçlarından tutmayınız, - ölçüm tesisatlarını multimetredeki uygun şekilde işaretlen- miş olan ölçüm kovanlarının içine yerleştiriniz.

BENNING MM 4 ‘ün teslimat kapsamında şunlar bulunur:

3.1 Bir adet Multimetre,

3.2 Bir adet akım pensesi (pensemetre) seti,

3.3 Bir adet Emniyet ölçüm tesisatı, siyah (uzunluk = 1,4 m; uç Ø = 4 mm)

koruyucu başlık ile birlikte,

3.4 İki adet ölçüm ucu, kırmızı (Uç Ø = 4 mm),

3.5 Bir adet kompakt koruyucu çanta,

3.6 İki adet 1,5 V mikro Batarya (ilk donanım için Multimetre içine yerleştiril-

3.7 Kullanma Talimatı

Aşınan parçalar için uyarı: BENNING MM 4, iki adet 1,5 V mikro batarya (2 x 1,5 V - IEC LR 03) tarafından beslenir.

BENNING MM 4 iki fonksiyon ünitesinden oluşur: - Multimetre ve - Akım pensesi (pensemetre) takımı. Resim 1: Cihaz ön yüzü. Resim 1’de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır: 1 Muhafaza, 2 Sürgülü Şalter, istenen fonksiyonların seçimine yarar: - Kapalı (OFF) - Alternatif Akım (AC) Ölçümü ve Doğru Akım Ölçümü (DC), bu fonksiyonlar mavi ile belirlenmiş fonksiyon tuşları ile birbirleri arasında değiştirilir. Daha uzun süreli basılması halinde (2 san.) Alternatif akım ölçümü, vs. söz konusu olur. Dijital gösterge 3 güncel fonksiyonu gös- terir. - Direnç Ölçümü, akustik uyarıcı ve diyot ölçümü ile birlikte sürek- lilik ölçümü, bu fonksiyonlar mavi ile tanımlanmış fonksiyon tuşuna basılarak birbirleri arasında değiştirilir. Dijital gösterge 3 güncel fonksi- yonu gösterir. 3 Dijital gösterge, (sıvı kristal prensibine göre) şunları gösterir: - 4200 azami göstergesi ile ölçüm değeri, - Polarite (Kutup) göstergesi, - Ondalık noktalama, - Boş batarya sembolü,05/ 2011

- Seçilmiş olan gerilim türü (doğru gerilim/ alternatif gerilim), - Sabit tutulan ölçüm değeri (Hold (tutma) fonksiyonu), - Hafızaya alınmış olan ölçüm değerinden bir sapmayı gösterme (REL), - Gerilim, akım, ve direncin ilerletilmiş/ ilerletilmemiş küt birimlerinin gös- terilmesi ile seçilmiş olan ölçüm alanı, - Akustik uyarıcı ile seçilmiş olan süreklilik kontrolü, - Seçilmiş olan diyot kontrolü. 4 Fonksiyon tuşu mavi, dijital göstergede 3 bunun için “DC”, “AC”, “Ω”, “V”, “ “ veya “ “ görünür. - Doğru Gerilim ölçümü (DC) ve alternatif gerilim ölçümü (AC) arasında seçim için veya - Direnç ölçümü, süreklilik kontrolü ve diyot kontrolü için, - Veya tuş 2 saniye basılı tutulduktan sonra (sürgülü şalter konumu AC V/ DC V) alternatif akım (Amp). - Isının ölçümü (ºC, ºF), göreli nem (%), kapasite (μF), karbon monoksit (ppm), rüzgar hızı (m/san.), aydınlatma kuvveti (k lux) ölçümleri BEN- NING MM 4 ile mümkün değildir. - Tuşun yeniden 2 saniye basılı tutulması ile gerilim ölçümüne geri gelinir. 5 HOLD/ REL tuşu (tutma fonksiyonu) - ilk kez tuşa basıldığında gösterilmiş olan ölçüm değerinin tutulmasına neden olur (Dijital göstergede 3 “Hold” ile gösterilir, ölçüm değerinin güncellenmesi yok), - Tuşa yeniden basıldığında ölçüme devam edilir. - Tuşa 2 saniye basıldığında göreli değer fonksiyonuna gelinir. Mevcut öl- çüm değeri hafızaya alınır ve bir sonraki daha düşük veya daha yüksek ölçüm değerine olan fark (Ofset) gösterilir. Tuşa yeniden basıldığında yeni bir baz değer hafızaya alınabilir. Normal moda geri dönüş için tuşa daha uzun süreyle (2 san.) basılır. 6 RANGE tuşu (alan tuşu), gerilim, akım veya direnç ölçüm alanlarının elle seçimi için (Dijital göstergede “RANGE” ile gösterilir) - ölçüm alanları tuşa kısa süreli basılarak değiştirilir, - otomatik alan seçimi, tuşa daha uzun süreli basılarak ayarlanır (2 sani- yeden daha uzun süreyle). 7 COM kovanı, gerilim ölçümü, direnç ölçümü, süreklilik ölçümü ve diyot ölçü- mü için ortak tuş, siyahla işaretlenmiştir. 8 V – Ω Kovanı (pozitif), gerilim ölçümü, direnç ölçümü, süreklilik ölçümü ve diyot ölçümü için ortak tuş, kırmızı ile işaretlenmiştir. 9 Açma kolu, pensemetrenin açılması ve kapanması için. J Pensemetre çıkıntısı, iletkenle temastan korur. K Ölçüm pensesi, tek kablolu alternatif akım geçen iletkenin tutulması için.

5.1 BENNING MM 4 ile ilgili genel bilgiler

5.1.1 Dijital gösterge, 11 mm yazı yüksekliğine sahip olan ondalık noktalı, 3 ¾

haneli sıvı kristal göstergedir. En büyük gösterge değeri 4200 ‘dir.

5.1.2 Polarite göstergesi (kutup göstergesi) 3 otomatik olarak çalışır. Kovan

tanımlamasına karşı yalnızca bir kutup “-“ ile gösterilir.

5.1.3 Alan aşımı yanıp sönen “OL” ile veya “-OL” ile gösterilir.

5.1.4 BENNING MM 4 ‘ün ölçüm oranı nominal olarak saniyede 2 ölçüm ka-

5.1.5 BENNING MM 4, yaklaşık olarak 30 dakika sonra kendiliğinden kapa-

nır. RANGE tuşuna 6 yeniden basıldığında tekrar çalışır. Bir uyarı sesi kendi kendine kapatmayı ikaz eder.

5.1.6 Ölçüm değerinin ısı katsayısı: 0,15 x (belirtilen ölçüm kesinliği) / ºC <

18 ºC veya > 28 ºC, referans ısısı 23 ºC’ye bağlı olarak.

5.1.7 BENNING MM 4, iki adet 1,5 V batarya tarafından beslenir (IEC LR 03/

5.1.8 Batarya gerilimi eğer BENNING MM 4 için öngörülmüş olan çalışma

geriliminin altına inerse göstergede bir batarya sembolü görünür.

5.1.9 Bataryanın ömrü yaklaşık olarak 800 saattir (alkali batarya).

5.1.10 Cihazın ölçüleri

(uzunluk x genişlik x yükseklik) = 145 x 52 x 34 mm Pensemetre takımı olmadan multimetre,. (uzunluk x genişlik x yükseklik) = 225 x 77 x 35 mm Pensemetre takımı ile birlikte. Cihaz ağırlığı: 100 gr Pensemetre takımı olmadan 230 gr Pensemetre takımı ile birlikte.

5.1.11 Emniyet ölçüm tesisatı ve ölçüm uçları 4 mm şli teknik şeklinde oluş-

turulmuştur. Birlikte verilmiş olan emniyet ölçüm tesisatlarının ve ölçüm uçlarının BENNING MM 4’ün nominal gerilimi ve nominal akımı için uygun olduğu açıkça belirtilmiştir.Ölçüm uçları koruyucu başlıklarla ko- runabilir.05/ 2011

5.2 Pensemetre Takımı için Genel Bilgiler

Akım ölçüm alanı: 0,1 A elf ila 300 A elf arasındadır (doğrudan gösterge, A)

5.2.2 Çıkış gerilimi: BENNING MM 4’ün Pensemetre takımı, Pensemetre ta-

kımı tarafından kapsanmış olan tek telli iletkenin 0,1 A kadar bir alterna- tif akıma sahip olması durumunda 1 mV’lık bir alternatif akım verir.

5.2.3 Sensör türü: Alternatif akım için indüksiyon bobini.

5.2.4 Ölçüm değerinin ısı katsayısı: 0,15 x (belirtilmiş olan ölçüm kesinliği) /

ºC, 23 ºC’lik bir referans ısısındaki değere bağlı olarak.

5.2.5 Çıkıştaki azami empedans: 120 Ω.

5.2.6 Azami pense açıklığı: 30 mm

5.2.7 Azami iletken çapı: 29 mm

5.2.8 Pensemetre takımının ölçüleri: (uzunluk x genişlik x yükseklik) = 102 x

77 x 35 mm Pensemetre takımının ağırlığı: 130 gr. Uyarı: Pensemetre takımı yalnızca, multimetre üzerinde takılı olduğu zaman ölçüm için kullanılabilir.

- BENNING MM 4, yalnızca kuru çevrede ölçüm için öngörülmüştür, - Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m - Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664-1/ IEC 61010- 1 → 300 V kategori III; 600 V kategori II. - Kirlenme derecesi : 2. - Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529) 3 – Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı yabancı maddelere karşı koruma, > 2,5 mm çap. 0 – ikinci tanıtma rakamı: Sudan koruma yok, - Çalışma ısısı ve göreli hava nemi, Multimetre: 0 ºC ila 50 ºC arasındaki çalışma ısısında: göreli hava nemi % 80’den az, Pensemetre takımı: 0 ºC ila 45 ºC arasındaki çalışma ısısında: göreli hava nemi % 75’den az, - Depolama ısısı BENNING MM 4, - 20 ºC ila + 60 ºC arasında saklanabilir. Bu sırada batarya cihazdan çıkartılmalıdır.

7. Elektrik Bilgileri

Not: Ölçüm kesinliği, - ölçüm değerinin göreli kısmının ve - dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur. Bu ölçüm kesinliği, 23 ºC sıcaklıkta ve % 75’dan daha düşük göreli hava ne- minde geçerlidir. 7.1. ila 7.5 arasındaki maddeler multimetrenin ölçüm devresine bağlantısı ile ilgi- lidir (Pensemetre takımı çıkartılmış). 7.6. maddesi multimetre ve yerine takılmış Pensemetre takımının kombinasyonu ile ilgilidir.

7.1 Doğru Gerilim Alanları

Giriş direnci 9 MΩ ‘dir. Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması 4,2 V 1 mV ± (ölçüm değerinin % 0,5’i kadar + 2 dijit) 600 V elf 600 V doğru gerilim 42 V 10 mV ± (ölçüm değerinin % 0,5’i kadar + 2 dijit) 600 V elf 600 V doğru gerilim 420 V 100 mV ± (ölçüm değerinin % 0,5’i kadar + 2 dijit) 600 V elf 600 V doğru gerilim 600 V 1 V ± (ölçüm değerinin % 0,5’i kadar + 2 dijit) 600 V elf 600 V doğru gerilim

7.2 Alternatif Gerilim Alanları

Giriş direnci 9 MΩ paralel 100 pF. Ölçüm değeri ortalama değere göre elde edil- miştir ve efektif değer olarak gösterilir. Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması 4,2 V 1 mV ± (ölçüm değerinin % 1,5’i kadar + 5 dijit) 40 Hz – 300 Hz arasındaki Frekans alanında 600 V elf 600 V doğru gerilim 42 V 10 mV ± (ölçüm değerinin % 1,5’i kadar + 5 dijit) 40 Hz – 500 Hz arasındaki Frekans alanında 600 V elf 600 V doğru gerilim 420 V 100 mV ± (ölçüm değerinin % 1,5’i kadar + 5 dijit) 40 Hz – 500 Hz arasındaki Frekans alanında 600 V elf 600 V doğru gerilim05/ 2011

600 V 1 V ± (ölçüm değerinin % 1,5’ kadar + 5 dijit) 40 Hz – 300 Hz arasındaki Frekans alanında 600 V elf 600 V doğru gerilim

Boşta çalışma gerilimi: yaklaşık olarak 1,3 V - 3,3 V maks. Kontrol akımı 2,5 mA. 42 MΩ- alanı, geçici periyot yaklaşık olarak 20 san. Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması 420 Ω 0,1 Ω ± (ölçüm değerinin % 1,2’si kadar + 8 dijit) 600 V eff 600 V Gleichspannung 4,2 kΩ 1 Ω ± (ölçüm değerinin % 0,9 ‘u kadar + 4 dijit) 600 V eff 600 V Gleichspannung 42 kΩ 10 Ω ± (ölçüm değerinin % 0,9 ‘u kadar + 4 dijit) 600 V eff 600 V Gleichspannung 420 kΩ 100 Ω ± (ölçüm değerinin % 1,2’si kadar + 4 dijit) 600 V eff 600 V Gleichspannung 4,2 MΩ 1 kΩ ± (ölçüm değerinin % 1,2’si kadar + 4 dijit) 600 V eff 600 V Gleichspannung 42 MΩ 10 kΩ ± (ölçüm değerinin % 3,0 ‘ı kadar + 8 dijit) 600 V eff 600 V Gleichspannung

Belirtilmiş olan ölçüm kesinliği, 0,4 V ile 0,8 V arasında bir alanda geçerlidir. Diyot ölçümünde aşırı yük koruması: 600 mV elf / 600 V doğru gerilim. Ölçüm Alanı Sınırlama Ölçüm kesinliği Azami öl- çüm akımı Azami boşta çalışma gerilimi 0,1 mV ± (ölçüm değerinin % 1,5’i kadar + 5 dijit) 1,5 mA 3,3 V

7.5 Süreklilik Kontrolü

Entegre edilmiş olan akustik uyarıcı, 50 Ω’dan küçük olan dirençlerde sesli uyarı sinyali verir.

7.6 Alternatif Akım Alanları

(Pensemetre takımı ile birlikte multimetre, Pensemetre tek telli alternatif akım iletkenini kapsar). Ölçüm kesinliği, 23 ºC ± 5 ºC ısıda ± (ölçüm değerinin % ‘si kadar + dijit sayısı) kadardır. Ekteki Pensemetre takımının azami akımı 300 A!. Ölçüm Alanı Sınırlama Çıkış Gerilimi 40 Hz – 300 Hz frekans alanındaki ölçüm kesinliği 300 A 0,1 A 1 mV/ 0,1 A ± (ölçüm değerinin % 1,5’si kadar + 5 dijit)

8. BENNING MM 4 ile ölçüm

8.1 Ölçümlerin Hazırlanması

BENNING MM 4’ü yalnızca belirtilmiş olan depolama ve çalışma ısısı koşulların- da kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız. - Nominal Gerilim ve Nominal Akım verilerini siyah emniyet ölçüm tesisatı ve kırmızı ölçüm uçlarından kontrol ediniz. Teslimat kapsamı dahilinde bulunan siyah emniyet ölçüm tesisatını ve kırmızı ölçüm uçlarının nominal gerilimi ve nominal akımı BENNING MM 4’e uygundur. - Emniyet ölçüm tesisatının ve kırmızı ölçüm ucunun izolasyonunu kontrol ediniz. Eğer izolasyon hasar görmüş ise emniyet ölçüm tesisatı ve /veya kırmızı ölçüm uçları derhal ayrılmalıdır. - Emniyet ölçüm tesisatının geçirgenliğini kontrol ediniz. Eğer emniyet ölçüm tesisatının içindeki iletken kesilmiş ise emniyet ölçüm tesisatı derhal ayrıl- malıdır. - Sürgülü şalterde 2 veya fonksiyon tuşunda 4 başka bir fonksiyon seçil- meden önce emniyet ölçüm tesisatı ve kırmızı ölçüm ucu ölçüm yerinden ayrılmalıdır. - BENNING MM 4’ün yakınındaki kuvvetli parazit kaynakları, sabit olmayan göstergeye ve ölçüm hatalarına neden olabilir.

Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi!05/ 2011

Multimetrenin kovanlarındaki azami gerilim; - COM Kovanı 7 siyah işaretli, - V, Ω, kovanı (pozitif) 8, gerilim ve direnç ölçümleri için, - Süreklilik ve diyot kontrolü, kırmızı işaretli, BENNING MM 4 ‘ün toprak po- tansiyeline karşı maruz kalabileceği miktar 600 V, - Com kovanı 7 ile birlikte siyah emniyet ölçüm tesisatı, siyah işaretlemiş, bağlanmalıdır. - V-Ω, kovanı 8 ile birlikte kırmızı ölçüm ucu, kırmızı işaretlenmiş, bağlayınız. - BENNING MM 4’deki sürgülü şalter 2, fonksiyon tuşu 4 ve RANGE tuşu 6 ile istenen alanı seçiniz. - Siyah emniyet ölçüm tesisatı ve kırmızı ölçüm ucunu ölçüm noktaları ile irtibatlayınız, ölçüm değerini dijital göstergeden 3 okuyunuz. Uyarı: Küçük gerilim alanlarında açık emniyet ölçüm tesisatlarında sıfır Volt göstergesi dağılma ile kalır. Ölçüm ucunun kısa devre yaptırılması ile, BENNING MM 4’ün çalışıp çalışmadığını kontrol ediniz. Bakınız Resim 2: Doğru gerilim ölçümü. Bakınız Resim 3: Alternatif gerilim ölçümü.

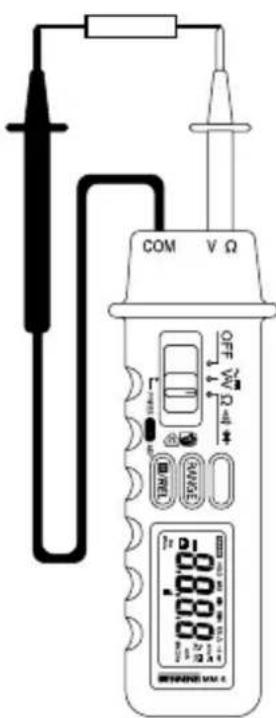

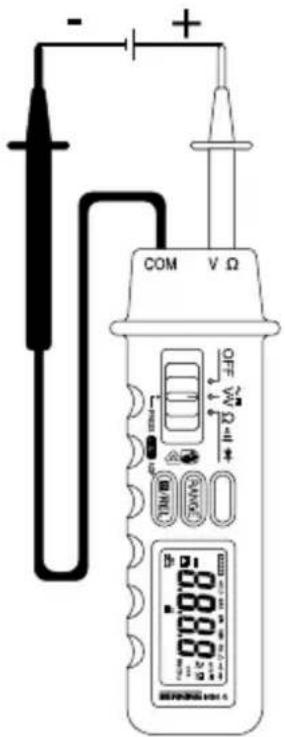

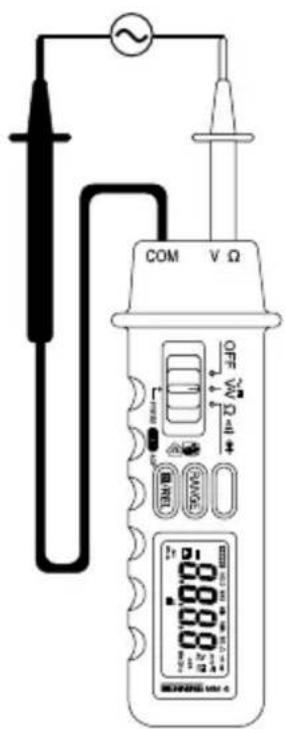

- BENNING MM 4’deki sürgülü şalter 2, fonksiyon tuşu 4 ve RANGE tuşu 6 ile istenen alanı seçiniz. - Siyah emniyet ölçüm tesisatını siyah ile işaretlenmiş olan COM kovanı 7 ile irtibatlayınız, - Kırmızı ölçüm ucunu kırmızı ila işaretlenmiş olan V - Ω, kovanı 8 ile irtibat- layınız. - Siyah emniyet ölçüm tesisatı ve kırmızı ölçüm ucunu ölçüm noktaları ile irtibatlayınız, ölçüm değerini dijital göstergeden 3 okuyunuz. Uyarı: Doğru bir ölçüm için ölçüm yerinde gerilim olmadığından emin olunuz. Küçük dirençlerdeki ölçüm sonucu, emniyet ölçüm tesisatındaki direncin önce- likle ölçüm uçlarındaki kısa devre ile ölçülmesi ve bu şekilde elde edilen direncin sonuçtan çıkartılması ile iyileştirilebilir. Bakınız Resim 4: Direnç Ölçümü

8.4 Akustik Uyarıcı İle Süreklilik Kontrolü

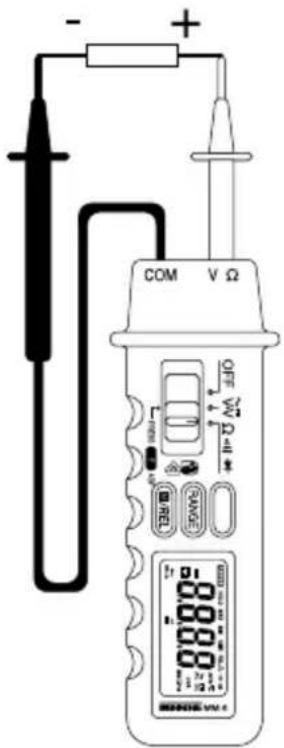

- Sürgülü Şalter 2 ve fonksiyon tuşu 4 ile, BENNING MM 4’deki akustik uya- rıcı sembolü „ “ ile işaretlenmiş olan alanı seçiniz. - Siyah emniyet ölçüm tesisatını COM kovanı 7 ile irtibatlayınız, - Kırmızı ölçüm ucunu kırmızı ila işaretlenmiş olan V - Ω, kovanı 8 ile irtibat- layınız. - Siyah emniyet ölçüm tesisatını ve kırmızı ölçüm ucunu ölçüm noktaları ile irtibatlayınız. Eğer direnç ölçüm noktaları arasında 50 Ω altınına inerse, BENNING MM 4’e entegre edilmiş olan akustik uyarıcıdan ses gelir. Bakınız Resim 5: Akustik uyarıcı ile süreklilik kontrolü.

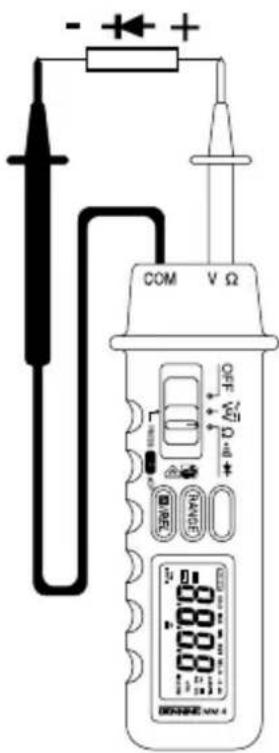

- Sürgülü Şalter 2 ve fonksiyon tuşu 4 ile, BENNING MM 4’deki diyot sem- bolü „ “ ile işaretlenmiş olan alanı seçiniz. - Siyah emniyet ölçüm tesisatını, siyah ile işaretlenmiş olan COM kovanı 7 ile irtibatlayınız. - Kırmızı ölçüm ucunu kırmızı ila işaretlenmiş olan V-Ω, kovanı 8 ile irtibatla- yınız. - Siyah emniyet ölçüm tesisatını ve kırmızı ölçüm ucunu diyot bağlantıları ile irtibatlayınız, dijital göstergedeki 3 ölçüm değerini okuyunuz. - Akış yönünde yerleştirilmiş Si diyodu için akış gerilimi 0,500 V ile 0,900 V arasında gösterilir. “000” göstergesi, diyottaki bir kısa devreyi belirtir, “OL” göstergesi de diyot içinde bir kesintiyi belirtir. - Ters yönde yerleştirilmiş olan bir diyot için “OL” gösterilir. Eğer diyot hatalı ise “000 V” veya bir başka değerler gösterilir. Bakınız Resim 6: Diyot kontrolü

8.6 Akım Pensesi (Pensemetre) Takımı ile Alternatif Akım Ölçümü

Pensemetre takımının çıkış kontaklarına gerilim bağlamayınız! Pensemetre takımı yalnızca Multimetre ile bağlantılı olarak bir akım verilmiş iletkene bağlanabilir! Ekteki Pensemetre takımının azami akımı 300 A!

- Pensemetre takımını multimetre üzerine sıkıcı bağlayınız. - Multimetrede gerilim ölçümünü açınız. Mavi Tuşa 2 saniye basınız ve RAN-05/ 2011

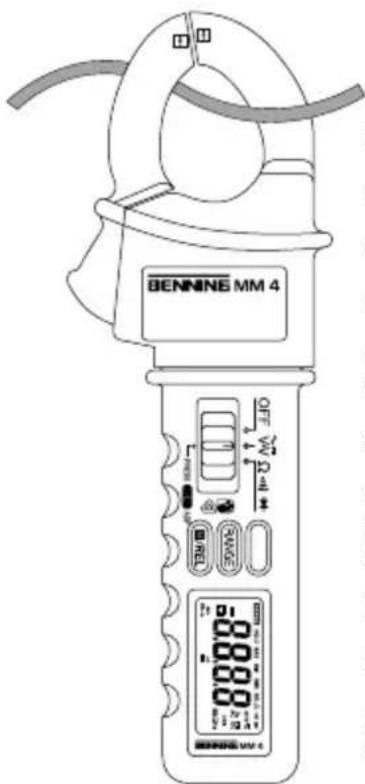

GE tuşu ile istenen alanı seçiniz. (Amp CLAMP). - Açma kolunu 9 çalıştırınız, tek telli iletkeni ölçülecek olan akıma doğru gi- den Pensemetre takımının pensesi ile tutunuz. - Dijital göstergeyi 3 okuyunuz. Bakınız Resim 7: Pensemetre takımı ile alternatif akım ölçümü.

BENNING MM 4 ’ü açmadan önce mutlaka gerilimsiz hale getiri- niz! Elektrik tehlikesi! Açılmış BENNING MM 4 ‘de gerilim altındaki çalışma yalnızca, kazadan ko- runmak için çalışma esnasında özel önlemler alan elektronik uzman perso- nel tarafından yapılmalıdır. Cihazı açmadan önce BENNING MM 4’ü şu şekilde gerilimsiz hale getirebilir- siniz: - Öncelikle siyah emniyet ölçüm tesisatını ve kırmızı ölçüm ucunu ölçülen objeden uzaklaştırınız. - Ondan sonra siyah emniyet ölçüm tesisatını ve kırmızı ölçüm ucunu BENNING MM 4’den uzaklaştırınız. - Sürgülü şalteri 2 “OFF” (KAPALI) konumuna getiriniz.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında BENNING MM 4 ile çalışma sırasında emniyet artık sağla- namaz, örneğin bu durumlar şunlardır: - Cihazda görünür hasarlar olması durumunda, - Ölçümlerde hatalar olması durumunda, - İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür netice- ler olması durumunda, - Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumun- da. Bu durumlarda BENNING MM 4, derhal kapatılmalıdır, ölçüm yerinden uzaklaş- tırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

Muhafazayı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). BENNING MM 4 ‘ü temizlemek için çözücü ve/veya aşındırıcı maddeler kullanmayınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elekt- roliti ile kirlenmemiş olmasına dikkat ediniz. Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya be- yaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

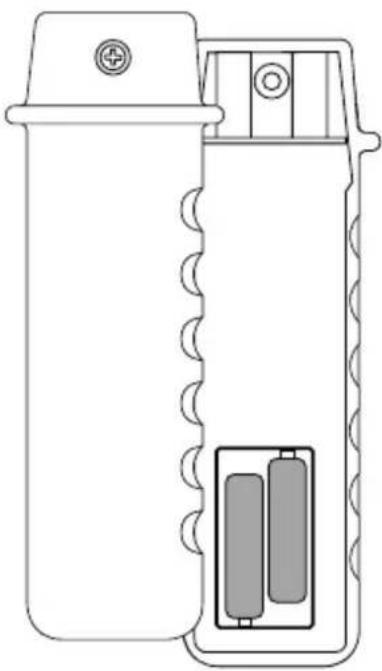

BENNING MM 4 ’ü açmadan önce mutlaka gerilimsiz hale getiri- niz! Elektrik tehlikesi! BENNING MM 4 iki adet 1,5 V batarya tarafından beslenir. Batarya değişimi (bkz. Resim 9), ancak göstergede 3 batarya sembolü ortaya çıktığında gerek- lidir. Batarya’yı şu şekilde değiştirebilirsiniz: - Siyah emniyet ölçüm tesisatını ve kırmızı ölçüm ucunu ölçüm devresinden çıkartınız. - Siyah emniyet ölçüm tesisatını ve kırmızı ölçüm ucunu BENNING MM 4’den çıkartınız. - BENNING MM 4 ‘ü ön yüzü üzerine yerleştiriniz ve vidayı muhafaza taba- nından sökünüz. - Muhafaza tabanını kovan tarafından kaldırınız ve dijital göstergenin 3 yakı- nında ön kısımdan çıkartınız. - Boş bataryaları batarya tutucusundan çıkartınız - Yeni bataryaları kutupları doğru bir şekilde batarya tutucusuna yerleştiriniz. - Muhafaza tabanını ön kısma yerleştiriniz ve vidayı monte ediniz. Resim 8: Batarya değişimi.

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezine veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz bölgeye başvurunuz.

Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalib-05/ 2011

rasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert Bosch Str. 20 D – 46397 Bocholt

10. Ölçüm Teçhizatinin Teknik Verileri

- Norm: EN 61010-031 - Topraklamaya karşı () azami ölçüm gerilimi ve ölçüm kategorisi:

1000 V CAT III, 600 V CAT IV

- Azami ölçüm akımı: 10 A - Koruma sınıfı II (

), süreklilik arz eden çift veya takviyeli izolasyon - Kirlenme derecesi: 2 - Uzunluk 1,4 m AWG 18 - Çevre koşulları : Ölçüm sırasında Barometrik yükseklik : Azami 2000 m Isı 0 °C ile + 50 °C, nem % 50 ile % 80 - Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına uygun olarak kullanınız, aksi takdirde öngörülmüş olan koruma bundan olumsuz etkilenebilir. - İzolasyon hasarlı olduğu takdirde veya iletkende veya fişte bir kesinti olduğu takdirde ölçüm tesisatını ayırınız. - Ölçüm tesisatına açık kontak uçlarından dokunmayınız. Yalnızca elle tutu- lan kısımdan tutunuz! - Sarılmış olan bağlantıları kontrol veya ölçüm cihazının içine takınız.
