BRUKSANVISNING MM 4 BENNING

Bruksanvisning BENNING MM 4 Digitalmultimeter BENNING MM 4 med strömtångtillsats är avsedd för - Växelströmsmätning - Växelspänningsmätning - Likspänningsmätning - Resistansmätning - Diod-test - Genomgångsprovning Innehållsförteckning

1. Användarinformation

6. Omgivningsvillkor

8. Att mäta med BENNING MM 4

10. Teknisk data för mättillbehör

11. Miljöinformation

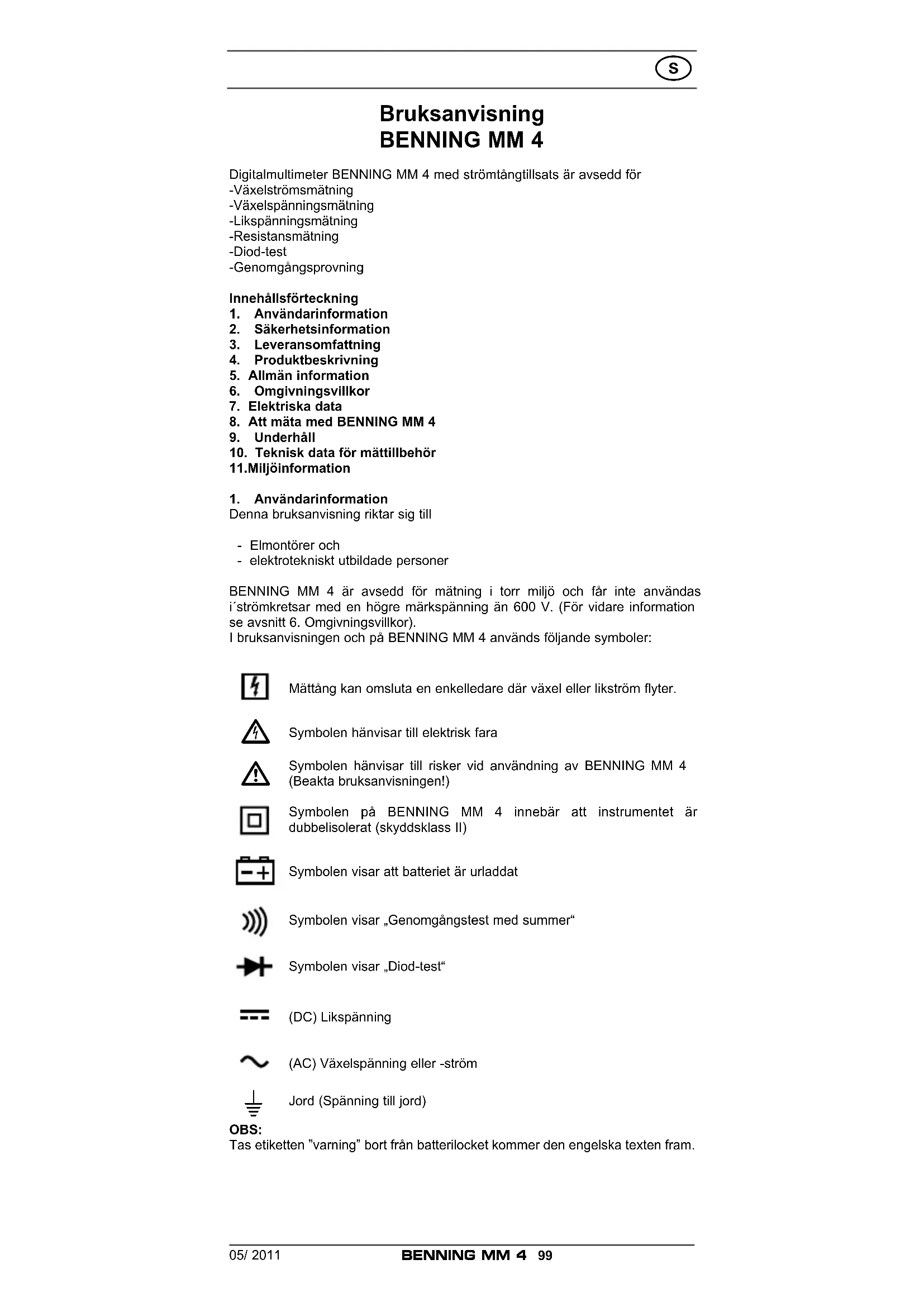

1. Användarinformation

Denna bruksanvisning riktar sig till - Elmontörer och - elektrotekniskt utbildade personer BENNING MM 4 är avsedd för mätning i torr miljö och får inte användas i´strömkretsar med en högre märkspänning än 600 V. (För vidare information se avsnitt 6. Omgivningsvillkor). I bruksanvisningen och på BENNING MM 4 används följande symboler: Mättång kan omsluta en enkelledare där växel eller likström flyter.

Symbolen hänvisar till risker vid användning av BENNING MM 4 (Beakta bruksanvisningen!) Symbolen på BENNING MM 4 innebär att instrumentet är dubbelisolerat (skyddsklass II) Symbolen visar att batteriet är urladdat Symbolen visar „Genomgångstest med summer“ Symbolen visar „Diod-test“ (DC) Likspänning (AC) Växelspänning eller -ström

Jord (Spänning till jord) OBS: Tas etiketten ”varning” bort från batterilocket kommer den engelska texten fram.05/ 2011

Instrumentet är byggt och provat enligt EN 61010-1 och har lämnat fabriken i ett säkerhetsmässigt felfritt tillstånd. För att bibehålla detta och för att säkerställa ett ofarligt användande, skall användaren beakta hänvisningar och varningstexter i denna bruksanvisning.

Instrumentet får endast användas i strömkretsar av överspän- ningskategori II med max. 600 V eller överspänningskategori III med max 300 V ledare mot jord. Beakta att arbete på spänningsförande delar och anläggningar innebär elektrisk fara! Spänningar från 30 V AC och 60 V DC kan innebära personfara och vara livsfarliga.

Innan varje mätning skall instrumentet och testsladdarna kon- trolleras så att inga skador föreligger. Om man kan anta att instrumentet kan innebära en säkerhetsrisk skall det tagas ur bruk och göras obrukbart. Man kan anta att instrumentet kan vara en säkerhetsrisk när - instrumentet och testsladdarna uppvisar synliga skador - intstrumentet inte längre fungerar - efter en längre tids lagring under ogynnsamma förhållanden - vid transportskador

För att undvika risker - berör inte de oisolerade metalliska delarna på testpinnarna - anslut testsladdarna på motsvarande märkta anslutningar

3. Leveransomfattning

Vid leverans av BENNING MM 4 ingår följande:

3.1 1 st Digitalmultimeter BENNING MM 4

3.2 1 st Strömtångtillsats

3.5 1 st Skyddsväska

Information beträffande förbrukningsdetaljer: - BENNING MM 4 försörjs av två 1,5 V mikro-batteri (IEC LR 03)

4. Produktbeskrivning

BENNING MM 4 består av två enheter, - multimetern och - strömtångtillsatsen se fig. 1: Instrumentfront De i fig. 1 angivna display- och användarelementen betecknas enligt följande: 1 Hölje 2 Skjutomkopplare för val av - Från (Off) - Växelspänningsmätning (AC) och likspänningsmätning (DC), dessa båda funktioner avlöser varandra när man trycker på den blå- märkta funktionsknappen. Vid längre tryck (2 s) växelströmsmätning osv. Den digitala displayen 3 visar den aktuella funktionen. - Resistansmätning, genomgångsprovning med summer och diod- test, denna funktion växlar genom tryckning på den blåa funktions- knappen. Displayen 3 anger aktuell inställning. 3 Digital display (LCD) som visar: - Mätvärdet max. 4200, - Polaritet, - Decimalpunkt, - Symbol för urladdat batteri, - Vald spänningsart (lik- eller växelspänning) - Låst mätvärde (Hold-funktion) - Här visas en avvikelse från ett programmerat mätvärde (REL), - Valt mätområde med visning av utvidgat/ inte utvidgat värde för spän- ning, ström och resistans, - Vald genomgångstest med summer, - Vald diodtest05/ 2011

4 Funktionsknapp blå, på den digitala displayen 3 syns dessutom „DC“; „AC“; „Ω“; „V“; „ “ eller „ “ - För att välja mellan likspänningsmätning (DC) och växelspänningsmät- ning (AC) resp., - motståndsmätning, genomgångs- och diodprovning, - eller efter 2 s knapptryckning (i skjutreglageläge AC V/ DC V) växel- ström (Amp). - Temperatur (°C, °F), rel. luftfuktighet (%), kapacitet (μF), kolmonoxid (ppm), vindhastighet (m/s), belysningsstyrka (k lux) kan inte mätas med BENNING MM 4. - Trycker man 2 s igen på knappen mätes spänningen 5 HOLD/ REL-knapp (hållfunktion). - När man trycker första gången på knappen hålls det mätvärde kvar som visas (visas med „Hold“ på den digitala displayen 3, mätvärdet uppdateras inte). - Trycker man en gång till på knappen fortsätter mätningen. - Håller man knappen intryckt i 2 s kommer man till funktionen relativ- värde. Det aktuella mätvärdet sparas och skillnaden (offset) till nästa högre eller lägre mätvärde visas. Trycker man en gång till kan man spara ett nytt basvärde. Genom att trycka längre än 2 s på knappen kommer man tillbaka till normalläget. 6 RANGE, omkopplare för manuellt mätområdesval vid spännings-, ströms- och resistansmätning (visas med „RANGE“ i displayen). - mätområdena växlar vid tryckning - automatiskt val ställs in genom en lång knapptryckning (mer än 2 sek.) 7 COM-anslutning (svart) gemensam anslutning för spännings-, resistans- mätning, genomgångs- och diodtest. 8 V-Ω-anslutning (röd) gemensam positiv anslutning för spännings-, resis- tansmätning, genomgångs- och diodtest. 9 Öppningsknapp, för att öppna och stänga strömtångens gaffel. J Förhöjning, skyddar mot beröring av ledare. K Strömtång, för omslutning av en enledare där växelström flyter.

5. Allmän information

5.1 Allmän information för BENNING MM 4

5.1.1 Den digitala displayen är utförd som en 3¾-siffrors flytande

kristalldisplay med 11 mm sifferhöjd och decimalpunkt. Högsta visade värde 4200.

5.1.2 Visning av polaritet 3 sker automatiskt. Det visas endast en polaritet

gentemot testsladdsdefinitionen med „-“.

5.1.3 Värde överstigande mätområdet indikeras med „OL“ eller „-OL“ och en

5.1.4 BENNING MM 4 utför nominellt 2 mätningar per sekund för digitaldis-

5.1.5 BENNING MM 4 stänger av sig själv efter ca 30 minuter. Instrumentet

kopplas på igen med ett tryck på RANGE-knappen 6. En summer varnar innan instrumentet stängs av.

5.1.6 Temperaturkoefficient för mätvärde: 0,15 x (angiven mätnoggrannhet)/°C

< 18 °C eller > 28 °C i relation till referenstemperaturen på 23 °C.

5.1.7 BENNING MM 4 försörjs med två 1,5 V mikro-batterier (IEC LR03 /

5.1.8 När batterispänningen sjunker under avsedd spänning tänds batteri-

symbolen i displayen.

5.1.9 Batteriets livslängd beräknas till ca 800 timmar (alkalibatteri).

5.1.10 Instrumentets mått (LxBxH):

145 x 52 x 34 mm multimeter utan strömtångtillsats 225 x 77 x 35 mm multimeter med strömtångtillsats Instrumentets vikt: 100 g utan strömtångtillsats 230 g med strömtångtillsats

5.1.11 Testsladdarna och mätspetsarna är av säkerhetstyp och med Ø 4 mm.

Testsladdarna och mätspetsarna motsvarar den för BENNING MM 4 angivna märkspänningen och märkströmmen. Mätspetsarna kan skyd- das med små kåpor.

5.2 Allmän information för strömtångtillsats

5.2.1 Område för strömmätning: från 0,1 A

eff till 300 A eff (direkt värde, A)

5.2.2 Utgångsspänning: Strömtångtillsatsen till BENNING MM 4 lämnar en

växelspänning om 1 mV när det i den av strömtången omslutna enle- daren flyter en ström om 0,1 A.

5.2.3 Sensortyp: Induktionsspole för växelström

5.2.4 Temperaturkoefficient för mätvärde: 0,15 x (angiven mätnoggrannhet)/°C

5.2.5 Max skenresistans på utgången: 120 Ω

5.2.6 Största tångöppning: 30 mm

5.2.7 Största ledardiameter: 29 mm

5.2.8 Strömtångens mått (LxBxH): 102 x 77 x 35 mm

Strömtångens vikt: 130 g OBSERVERA: Strömtångtillsatsen får bara användas för strömmätning när den är monterad på multimetern BENNING MM 4.

6. Omgivningsvillkor

- BENNING MM 4 är avsedd för mätningar i torr omgivning. - Barometrisk höjd vid mätningar max 2000 m - Överspänningskategori: IEC 60664-1/ IEC 61010-1 → 300 V kategori III, 600 V kategori II - Försmutsningsgrad: 2 - Kapslingsklass: IP 30 IP 30 betyder: Skydd mot beröring av farliga delar och skydd för fasta kroppar >2,5 mm diameter, (3 - första siffran). Inget skydd mot inträngade vätska, (0 - andra siffran). - Arbetstemperatur och relativ luftfuktighet, mutimeter: - Arbetstemperatur 0 °C till 50 °C, relativ luftfuktighet < 80 % strömtångtillsats: Arbetstemperatur 0 °C till 45 °C, relativ luftfuktighet <75 % - Lagringstemperatur: BENNING MM 4 kan lagras i temperaturer från - 20 °C till + 60 °C. Tag ur batteriet vid lagring.

Observera: Mätnoggrannheten anges som en summa av - den relativa andelen av mätvärdet och - ett antal siffror (talsteg på sista siffran). Denna mätnoggrannhet gäller vid temperaturen 23 °C och vid en relativ luft- fuktighet mindre än 75 %. Avsnitten 7.1 till 7.5 gäller när multimetern är ansluten till mätkretsen utan strömtångtillsats. Avsnitt 7.6 gäller för kombinationen multimeter med monterad strömtångtillsats.

7.1 Likspänningsområde

Ingångsresistansen är 9 MΩ. Mätområde Upplösning Mätnoggrannhet Överlastskydd 4,2 V 1 mV ±(0,5 % av mätvärdet +2 siffror) 600 V eff 600 V DC 42 V 10 mV ±(0,5 % av mätvärdet +2 siffror) 600 V eff 600 V DC 420 V 100 mV ±(0,5 % av mätvärdet +2 siffror) 600 V eff 600 V DC 600 V 1 V ±(0,5 % av mätvärdet +2 siffror) 600 V eff 600 V DC

7.2 Växelspänningsområde

Ingångsresistansen är 9 MΩ parallell 100 pF. Mätvärdet erhålles med medelvär- deslikriktning och visas som effektivvärde. Mätområde Upplösning Mätnoggrannhet Överlastskydd 4,2 V 1 mV ± (1,5 % av mätvärdet +5 siffror) i frekvensområdet 40 Hz - 300 Hz 600 V eff 600 V DC 42 V 10 mV ± (1,5 % av mätvärdet +5 siffror) i frekvensområdet 40 Hz - 500 Hz 600 V eff 600 V DC 420 V 100 mV ± (1,5 % av mätvärdet +5 siffror) i frekvensområdet 40 Hz - 500 Hz 600 V eff 600 V DC 600 V 1 V ± (1,5 % av mätvärdet +5 siffror) i frekvensområdet 40 Hz - 300 Hz 600 V eff 600 V DC

Tomgångsspänning ca 1,3 V - 3,3 V, max. provström 2,5 mA. 42 MΩ-området, inpendlingstid ca 20 s. Mätområde Upplösning Mätnoggrannhet Överlastskydd 420 Ω 0,1 Ω ± (1,2 % av mätvärdet +8 siffror) 600 V eff 600 V DC05/ 2011

4,2 kΩ 1 Ω ± (0,9 % av mätvärdet +4 siffror) 600 V eff 600 V DC 42 kΩ 10 Ω ± (0,9 % av mätvärdet +4 siffror) 600 V eff 600 V DC 420 kΩ 100 Ω ± (1,2 % av mätvärdet +4 siffror) 600 V eff 600 V DC 4,2 MΩ 1 kΩ ± (1,2 % av mätvärdet +4 siffror) 600 V eff 600 V DC 42 MΩ 10 kΩ ± (3,0 % av mätvärdet +8 siffror) 600 V eff 600 V DC

Den angivna mätnoggrannheten gäller i området mellan 0,4 V och 0,8 V. Överlastskydd vid Diodtest: 600 V eff / 600 V DC. Mät- område Upp- lösning Mätnoggrannhet Max. mätström Max tomgångs- spänning 0,1 mV

1,5 % av mätvärdet +5 siffror

Den inbyggda summern ljuder vid en resistans mindre än 50 Ω.

7.6 Växelströmsområde

(Multimeter BENNING MM 4 med monterad strömtångtillsats. Strömtångtillsats omsluter en enledare vari det flyter en växelström). Mätnoggrannheten gäller ± (% av mätvärdet + antal siffror) vid temperaturen 23 °C ± 5 °C. Max. ström för bifogad strömtång 300 A! Mät- område Upplösning Utgångsspänning Mätnoggrannhet vid frekvenser 40 Hz - 300 H 300 A 0,1 A 1 mV/ 0,1 A

1,5 % av mätvärdet +5 siffror

8. Att mäta med BENNING MM 4

8.1 Förberedelse för mätning

Använd och lagra BENNING MM 4 endast vid angivna temperaturområden för användning och lagring, undvik kontinuerlig solexponering. - Kontrollera den svarta testsladdens och de röda mätspetsarnas märkspän- ning och märkström. Den medlevererade svarta testsladden och röda mätspetsarna uppfyller i oskadat skick den för BENNING MM 4 gällande märkspänningen och märkströmmen. - Kontrollera sladdens och mätspetsarnas isolering. Om isoleringen är ska- dad skall testsladden/ mätspetsen kasseras. - Genomgångstesta sladden. Vid brott på sladden skall den kasseras. - Innan en annan funktion väljs med mätområdesomkopplaren 2 eller med funktionsknappen 4 måste mätsladden och den röda mätspetsen skiljas från mätstället. - Starka störkällor i närheten av BENNING MM 4 kan leda till instabil funktion och mätfel.

8.2 Spänningsmätning

Observera max. spänning till jordpotential! Elektrisk risk! Den högsta spänningen på multimeterns anslutningar - COM 7, markerad med svart - V-Ω (positiv anslutning) 8 markerad med rött, för spännings- och resistans- mätning, genomgångs- och diodtest gentemot jord får vara 600 V. - Den svarta testsladden ansluts i COM 7. - Den röda mätspetsen kopplas i anslutningen för V-Ω 8 - Med omkopplaren 2, funktionsknappen 4 och RANGE-knappen 6 väljs önskat mätområde. - Anslut mätspetsarna till mätställena, läs av värdet i displayen 3. OBS: Vi mätning i låga spänningsområden öppna mätledningar ändrar sig displayens nollvisning p.g.a. yttre störningar. Säkerställ instrumentets funktion och nollvis- ningen genom att korsluta mätspetsarna. Se fig. 2: Likspänningsmätning Se fig. 3: Växelspänningsmätning05/ 2011

8.3 Resistansmätning

- Med omkopplaren 2, funktionsknappen 4 och RANGE-knappen 6 väljs önskat mätområde. - Den svarta testsladden ansluts i COM 7. - Den röda mätspetsen kopplas i anslutningen för V-Ω 8. - Anslut mätspetsarna till mätställena, läs av värdet i displayen 3. OBS: - Försäkra Dig om att mätstället är spänningslöst för en korrekt mätning. - Mätresultatet vid låga resistanser kan göras exaktare genom att mätslad- darnas resistans först mäts genom kortslutning av mätspetsarna. Den uppnådda resistansen subtraheras från mätresultatet. Se fig. 4: Resistansmätning

8.4 Genomgångstest med summer

- Med omkopplaren 2 och funktionsknappen 4 väljs funktionen med sum- mersymbol „ “. - Den svarta testsladden ansluts i COM 7. - Den röda mätspetsen kopplas i anslutningen för V-Ω 8. - Anslut mätspetsarna till mätställena. Om resistansen underskrider 50 Ω ljuder den i BENNING MM 4 inbyggda summern. Se fig. 5: Genomgångstest med summer

- Med omkopplaren 2 och funktionsknappen 4 väljs funktionen med diod- symbol „ “. - Den svarta testsladden ansluts i COM 7. - Den röda mätspetsen kopplas i anslutningen för V-Ω 8. - Anslut mätsspetsarna till diodens anslutningar och läs av mätvärdet i dis- playen 3. - För en felfri i strömriktningen inkopplad Si-diod visas en spänning mellan 0,500 V till 0,900 V. Visas „000“ i displayen tyder detta på en kortslutning i dioden. Visas „OL“ tyder detta på ett avbrott i dioden. - För en i spärriktningen ansluten diod visas „OL“ i displayen. Är dioden felaktig visas „000“ eller ett annat värde. Se fig. 6: Diodtest

8.6 Växelströmsmätning med strömtångtillsats

Lägg ingen spänning på strömtångtillsatsens kontakter! Strömtångtillsatsen får bara användas monterad på multimetern BENNING MM 4. Max. ström för bifogad strömtång 300 A!

- Montera strömtångtillsatsen stadigt på multimetern. - Med omkopplaren 2 väljs spänningsmätning. Håll funktionsknappen 4 inne 2 s och välj med RANGE-knappen 6 önskat område (Amp CLAMP). - Öppna 9 strömtångens gap och för det över den strömförande enledaren så att denna kommer in i öppningen. Slut gapet. - Läs av displayen 3!. Se fig. 7: Växelströmsmätning

Se till att BENNING MM 4 är spänningslös innan Du öppnar det. Elektrisk risk! Arbete med en öppnad BENNING MM 4 under spänning får endast utföras av fackman som måste vidtaga speciella åtgärder för att förhindra olyckor. Så här gör Du BENNING MM 4 spänningslös innan den öppnas: - Tag bort mätspetsarna från mätobjektet. - Tag bort den svarta testsladden från BENNING MM 4. - Ställ omkopplaren i läge „Off“.

9.1 Instrumentets säkerhet

Under bestämda omständigheter kan säkerheten i handhavandet av BENNING MM 4 inte längre garanteras; t ex. vid: - Synliga skador på instrument och/eller på mätsladd/ mätspetsarna, - Fel vid mätningar, - Synliga följder av av för lång lagring under icke tillåtna lagringsvillkor. - Synliga följder av transportskador. Vid dessa tillfälle skall BENNING MM 4 omgående stängas av, ta bort det från mätstället och säkerställ att det inte kan komma till användning igen.05/ 2011

Rengör instrumenthöljet utvändigt med en ren torr duk (undantag speci- ella rengöringsdukar) Använd inte lösningsmedel för att rengöra instrumentet. Kontrollera att inte batterifack och batterikontakter utsätts för läckande bat- terivätska. Om batterivätska har läckt ut eller kontakter och batterifack har fått en vit beläggning rengöres dessa med en torr duk.

Se till att BENNING MM 4 är spänningslös innan Du öppnar det. Elektrisk risk! BENNING MM 4 försörjs av två 1,5 V mikro-batterier. Byt batterier när batteri- symbolen syns i displayen 3. Så här bytes batteri: - Tag bort mätspetsarna från mätobjektet. - Tag bort den svarta testsladden och den röda mätspetsen från BENNING MM 4. - Ställ omkopplaren 2 i läge „Off“. - Lägg instumentet på frontsidan och lossa skruven på höljets undersida. - Ta fatt i anslutningssidan och lossa från displaydelen. - Tag ut de gamla batterierna ur batterihållaren. - Lägg i nya batterier polriktigt i hållaren. - Sätt ihop höljesdelarna och skruva fast skruven. Se fig. 8: Batteribyte

Gör Ert bidrag till miljön. Batterier får inte läggas bland hushållsoporna. Batterier kan lämnas på speciella uppsamlingsställen för gamla batterier. Information kan erhållas från Er kommun.

För att mätnoggrannheten skall kunna innehållas måste instrumentet kalibreras av vår serviceverkstad. Vi föreslår en kalibreringsintervall på ett år. Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Teknisk data för mättillbehör

Max mätspänning mot jord () och mätkategori: 1000 V CAT III, 600 V CAT IV, - Max mätström: 10 A - Skyddsklass II (

), genomgående dubbel eller förstärkt isolering, - Försmutsningsgrad: 2 - Längd: 1,4 m AWG 18 - Omgivningsvillkor: Barometrisk höjd vid mätningar: Max 2000 m Arbetstemperatur: 0 °C till + 50 ºC, relativ luftfuktighet 50 % till 80 % - Testsladdarna ska vara hela och får endast användas i felfri skick och enligt denna anvisning, för att skyddet ska vara fullgod. - Testsladdarna får inte användas, om isoleringen är skadad, om det nns synliga skador, eller om det nns en skada på sladden/stickkontakten. - Mätspetsarna på testsladdarna får inte vidröras. Bara handtagen får vidrö- ras! - Sätt den vinklade anslutningen i mätdonet.

11. Miljöinformation

Lämna vänligen in produkten på lämplig återvinningsstation när den är förbrukad.05/ 2011
