MM 4 - Multímetro BENNING - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato MM 4 BENNING en formato PDF.
| Tipo de producto | Multímetro digital con pinza amperimétrica |
| Marca | BENNING |
| Modelo | MM 4 |
| Dimensiones (L×An×A) | Multímetro solo: 145×52×34 mm Con punta pinza: 225×77×35 mm |
| Peso | Multímetro solo: 100 g Con punta pinza: 230 g |
| Alimentación | 2 pilas 1,5 V (IEC LR03) |
| Pantalla | LCD 3 3/4 dígitos, máx. 4200 |
| Tensión continua (DC) | Rangos: 4,2 V / 42 V / 420 V / 600 V Precisión: ±(0,5 % + 2 dígitos) |
| Tensión alterna (AC) | Rangos: 4,2 V / 42 V / 420 V / 600 V Precisión: ±(1,5 % + 5 dígitos) |
| Resistencia | Rangos: 420 Ω / 4,2 kΩ / 42 kΩ / 420 kΩ / 4,2 MΩ / 42 MΩ Precisión: ±(0,9 % a 3,0 % + dígitos) |
| Prueba de diodos | Sí, tensión de umbral mostrada |
| Prueba de continuidad | Con zumbador, umbral < 50 Ω |
| Medición de corriente CA (pinza) | 0,1 A a 300 A, precisión ±(1,9 % + 0,5 A) |
| Categoría de sobretensión | CAT II 600 V, CAT III 300 V |
| Protección | Doble aislamiento (clase II), IP30 |
| Apagado automático | Después de aproximadamente 30 minutos |
| Temperatura de funcionamiento | Multímetro: 0 °C a 50 °C Pinza: 0 °C a 45 °C |
| Temperatura de almacenamiento | -20 °C a +60 °C (pilas retiradas) |
| Accesorios incluidos | Punta pinza, cable de medición negro, 2 puntas rojas, bolsa, pilas, manual |
| Mantenimiento y limpieza | Limpiar con un paño seco; reemplazar las pilas cuando aparezca el símbolo de batería |
| Piezas de repuesto y reparabilidad | Pilas, cables de medición; calibración anual recomendada por el servicio técnico de Benning |
| Seguridad | Tensión máx. respecto a tierra: 600 V; uso solo en ambiente seco |
Preguntas frecuentes - MM 4 BENNING
Preguntas de los usuarios sobre MM 4 BENNING
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Multímetro en formato PDF gratis! Encuentra tus instrucciones MM 4 - BENNING y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MM 4 de la marca BENNING.
MANUAL DE USUARIO MM 4 BENNING
Fig. 5: Control de continuidad con vibrador
Fig. 7: Medicion de corrente alterna con el amperimetro de pinza
Fig. 8: Cambio de pila
Obr.8: Vymena baterii
Oxjua8:Avtikataoataa mTatapiw
8.bra: Telepcsere
III. 8: Sostituzione batterie
Fig. 8: Vervanging van de batterijen
- medicación de corriente alterna
-tensiónaltera
-tensioncontinua
-resistencia - verificacion de diodos
- control de continuidad
Contedio
- Instrucciones para el operario
- Instrucciones de seguridad
- Envergadura del suministro
- Memoria descriptiva del aparato
- Generalidades
- Condiciones ambientales
- Datos electricos
- Mediciones con el multimetro BENNING MM 4
- Mantenimiento
- Datos&Tecnicos de los accesos de medida
11.Advertencia

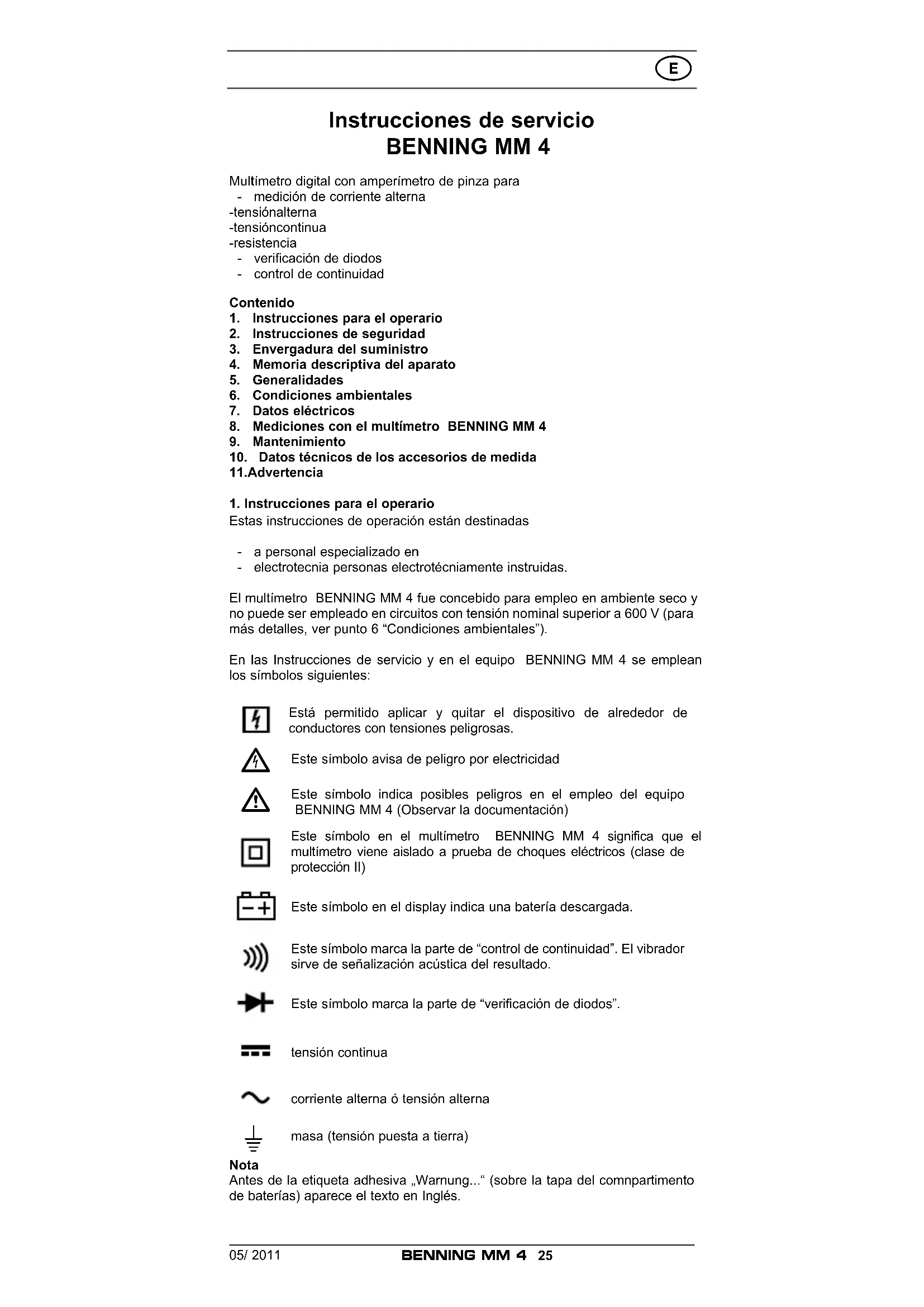

1. Instrucciones para el operario
