Ürün tipi	Sürücülü oturmalı süpürme makinesi
Marka	Kärcher
Model	KM 150/500 R Bp Pack
Boyutlar (U × G × Y)	2442 × 1570 × 1640 mm
Boş ağırlık (bataryasız)	1398 kg
İzin verilen toplam ağırlık	3089 kg
Güç kaynağı	Batarya 48 V, 700 Ah (her biri 24 V'luk 2 batarya paketi)
Çalışma süresi	4 saat (tam şarjlı batarya)
Süpürme genişliği (yan fırça ile)	1500 mm
Süpürme genişliği (yan fırçasız)	1200 mm
Maksimum süpürme kapasitesi	13800 m²/saat (1 yan fırça ile)
Toz haznesi hacmi	500 L
Maksimum boşaltma yüksekliği	1470 mm
Hız (ileri/geri)	9 km/h
Maksimum eğim (ileri yön)	12 %
Dönüş yarıçapı (sağ/sol)	1515 mm / 1600 mm
Toz filtresi yüzey alanı	7 m²
Ses basıncı seviyesi (LpA)	74 dB(A)
Titreşim (koltuk)	0,6 m/s²
Hidrolik yağ tipi	HV 46
Hidrolik yağ miktarı (depo)	28 L
Bakım	Günlük: fırça aşınması, kontroller; haftalık: soğutucu temizliği, yağ seviyesi kontrolü; 50 saat sonra: ilk servis bakımı
Güvenlik	Koltuk emniyet kontağı, park freni, boşaltma için emniyet çubuğu, batarya kesici
İsteğe bağlı aksesuarlar	Kabin, koruma tavanı, uyarı lambası, silecek, çalışma aydınlatması

Sık sorulan sorular - KM 150500 R Bp Pack Kärcher

Toz haznesinin kapasitesi nedir?

Toz haznesinin kapasitesi 500 litredir. Hidrolik kaldırma mekanizması ile 1470 mm yüksekliğe kadar boşaltılabilir.

Bataryalar nasıl şarj edilir?

Önerilen şarj cihazını kullanın (48 V, 80 A). Batarya konnektörlerini makineden çıkarın, şarj cihazına takın, ardından şarj cihazını 16 A prizine takın. Şarj sırasında motor kapağını açık bırakın. Sadece iyi havalandırılmış bir yerde şarj edin.

Süpürme makinesinin çalışma süresi nedir?

Tam şarjlı bataryalarla (48 V, 700 Ah), sürekli çalışmada yaklaşık 4 saat çalışma süresi.

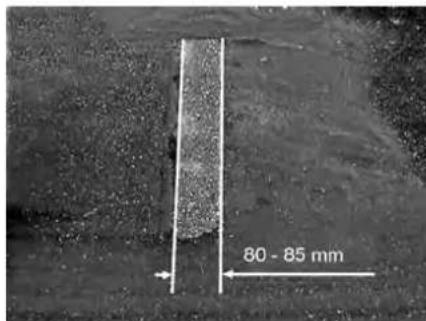

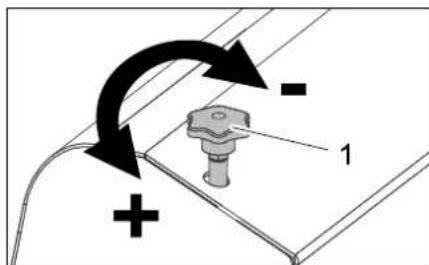

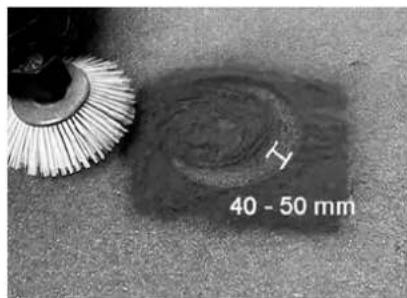

Süpürme izi nasıl ayarlanır?

Makineyi tozlu bir zemine yerleştirin, döner fırça ile süpürme programını seçin, ardından geri vitesle hareket ettirin. İz, 80 ila 85 mm genişliğinde bir dikdörtgen olmalıdır. İzi değiştirmek için fırçanın yanındaki ayar vidasını ayarlayın.

Cihazdan toz kaçarsa ne yapmalı?

Önce yan contaları kontrol edin ve zeminden 1-3 mm olacak şekilde ayarlayın. Emiş fanının çalıştığından emin olun. Gerekirse toz filtresini temizleyin veya değiştirin.

Makinenin çıkabileceği maksimum eğim nedir?

İleri yönde maksimum eğim %12'dir. Yan yönde, devrilmeyi önlemek için %10'u geçmeyin.

Toz haznesi güvenli bir şekilde nasıl boşaltılır?

Makineyi düz bir zemine park edin, park frenini sıkın, ardından hazneyi kaldırmak için anahtarı çevirin. Toplayıcı kapağını açın. Kaldırılmış haznenin altında asla durmayın ve sağlanan emniyet çubuğunu kullanın.

Hangi tip hidrolik yağ kullanılmalı?

HV 46 tipi hidrolik yağ kullanın. Depo 28 litre, tam sistem 35 litre içerir.

Toz filtresi nasıl temizlenir?

Filtre, gösterge panelindeki filtre temizleme tuşu ile manuel olarak temizlenir. Değiştirme için önce hazneyi boşaltın, filtre kapağını açın ve elemanı değiştirin. Toz maskesi takın.

Makine ilerlemezse ne yapmalı?

Koltukta oturduğunuzdan emin olun (emniyet kontağı). Elektronik kutusundaki ana sigorta FU1'i (330 A) kontrol edin. Bataryalar boşalmışsa şarj edin. Park freninin çözüldüğünden emin olun.

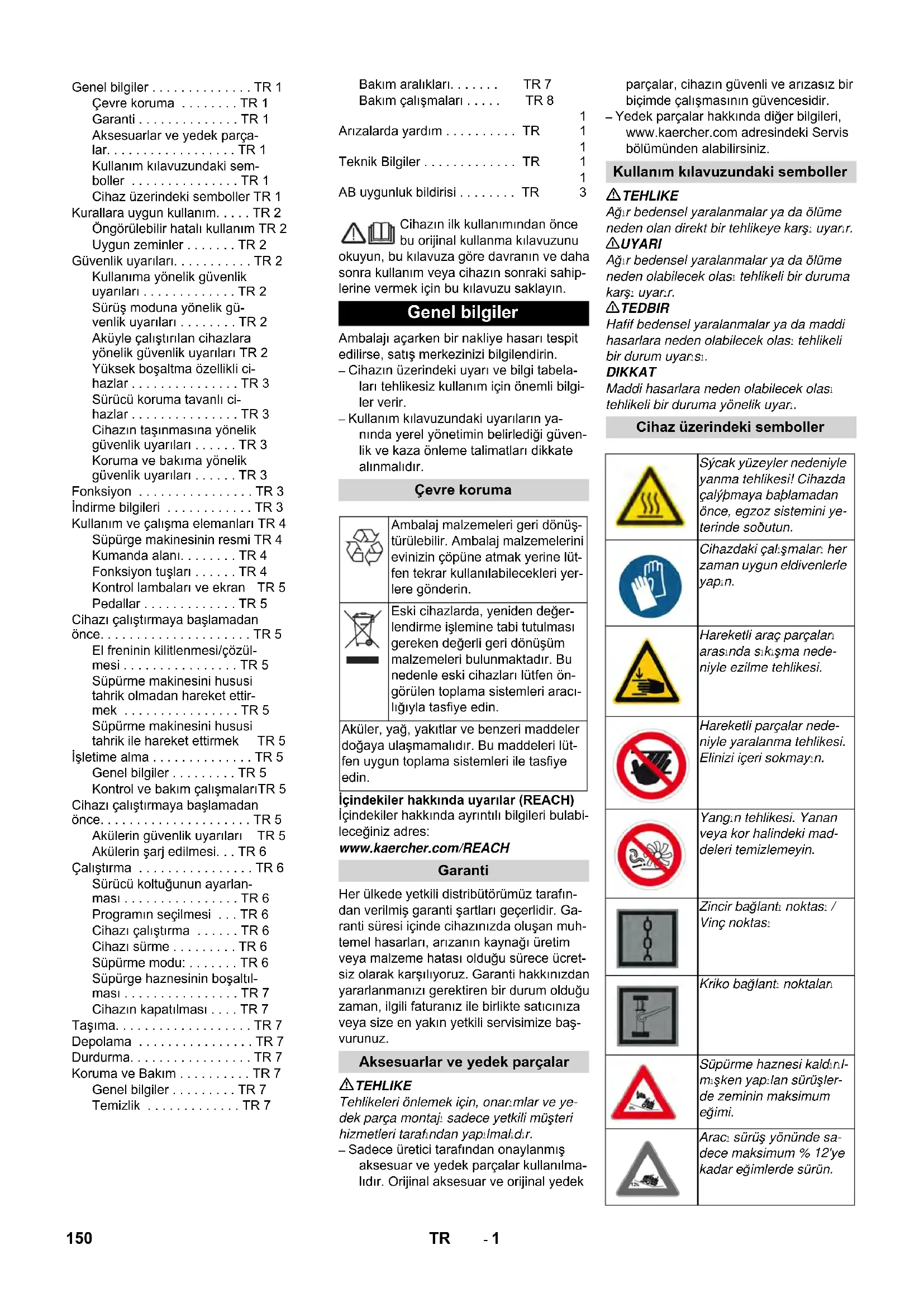

KULLANIM KILAVUZU KM 150500 R Bp Pack Kärcher

Kullanım kılavuzundaki semboller

TR 1

Cihaz üzerindeki semboller TR 1

Kurallara uygun kullanım. . . . TR 2

Öngörülebilir hatalı kullanım TR 2

Uygun zeminler TR 2

Güvenlik uyarıları. TR 2

Kullanıma yönelik güvenlik

uyarıları TR 2

Sürüş moduna yönelik Güvenlik

uyarıları TR 2

Akü ile çalıştırılan cihazlara

yönelik Güvenlik uyarıları TR 2

Yüksek boşaltma özellikli ci-

hazlar TR 3

Sürücü koruma tavanlı cihazlar

TR 3

Cihazın taşınmasına yönelik

güvenlik uyarıları . TR 3

Koruma ve bakıma yönelik

güvenlik uyarıları . TR 3

Fonksiyon TR 3

İndirme bilgileri TR 3

Kullanım ve çalışma elemanları TR 4

Süpürge makinesinin resmi TR 4

Kumanda alanı. TR 4

Fonksiyon tuşları TR 4

Kontrol lambaları ve ekran TR 5

Pedallar. TR 5

Cihazı çalıştırmaya başlamadan

once. TR 5

El freninin kilitlenmesi/çözülmesi TR 5

mesi TR5

Süpürme makinesini hususi

tahrik olmadan hareket ettirmek TR 5

mek TR5

Süpürme makinesini hususi

tahrik ile hareket ettirmek TR 5

İşletime alma TR 5

Genel bilgiler TR 5

Kontrol ve bakım çalışmaları TR 5

Cihazı çalıştırmaya başlamadan

once. TR 5

Akülerin Güvenlik uyarıları TR 5

Akülerin şarj edilmesi.. TR 6

Çalıştırma TR6

Sürücü koltuğunun ayarlanması TR6

masi TR 6

Programın seçilmesi...TR 6

Cihazı çalıştırma TR6

Cihazı sürme TR 6

Süpürme modu: TR 6

Süpürge haznesinin boşaltılması TR7

masi TR7

Cihazın kapatılması . . . TR 7

Taşıma. TR7

Depolama TR7

Durdurma. TR 7

Koruma ve Bakım TR 7

Genel bilgiler TR 7

Temizlik TR 7

Bakım aralıkları TR 7

Bakım çalışmaları TR 8

Arızalarda yardım TR 1

Teknik Bilgiler TR 1

AB uygunluk bildirisi TR 3

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Genel bilgiler

Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin.

Cihazın üzerindeki uyarı ve bilgi tabelaları tehlikesiz kullanım için önemli bilgiler verir.

-Kullanım kılavuzundaki uyarıların yanında yerel yönetimin belirlediği güvenlik ve kaza önleme talimatları dikkate alınmalıdır.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla tasfiye edin.

Aküler, yağ, yakıtlar ve benzeri maddeler doğaya ulaşmamalıdır. Bu maddeleri lütfen uygun toplama sistemleri ile tasfiye edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülke yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parçalar

TEHLİKE

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

• Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek

parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.

Yedek parçalar hakkında diğer bilgileri, www.kaearcher.com adresindeki Servis bölümünden alabilirsiniz.

Kullanım kılavuzundaki semboller

TEHLİKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır. UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır.

TEDBİR

Hafif bedensel yaralanmalara ya da maddi hasarlara neden olabilecek olası tehlikeli bir duruma karşı uyarı.

DİKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihaz üzerindeki semboller

	Süçak:yüeyler nedeniyle yanma tehlikesil Cihazda çalýpmaya bałamadan önce,egzoz sistemiye terinde sobūtun.
	Cihazdaki calşsmalar:her zaman uygün eldivenlerle yap:n.
	Hareketli arac parçalan aras:nda s:k.§ma nede- niyle ezilme tehlikesi.
	Hareketli parçalar nedeni- ylene yaralanma tehlikesi. Elinizi iceri sukmay:n.
	Yang:n tehlikesi.Yanan veya kor halindeki mad- deleri temizlemeyin.
	Zincir baglant.noktas1/Vinc noktas:
	Kriko baglant.noktalar.
	Supürme haznesi kald:r.l- m.§ken yap:lan sürösler- de zeminin maksimum eğimi.
	Arac:sürussönnde sa- dece maksimum % 12'ye kadar eğimlerde)sürün.
Dikkat Dönen f.rça (dön-me yönüne dikkat edin).
Tehlikeli elektrik ak:m:na kâşı uyan!
Uyany: dikkate al:n!
Yavaş sürün!
Lütfen kullanma k:lavuzu-nu okuyun ve k:lavuza要做 hareket edin!
Hasar görme tehlikesi!Toz filtreyi y:camay:n.

Kurallara uygun kullanım

Süpürge, ticari kullanımdaki taban alanlarının temizlenmesi ve örn. aşağıdaki kullanım alanları için öngörülmüştür:

Park yerleri, Üretim tesisleri, Lojistik alanları, Otel, Perakende sektörü, Depo alanları, Yaya kaldırımları

- Bu süpürme makinesi, iç ve dış alanlarda kirlenmiş yüzeyleri temizlemek için üretilmiştir. - Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik varsa kullanılmamalıdır. - Bu süpürme makinesini sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın. - Cihaz üzerinde değişiklikler yapılmamalıdır. - Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur. - Sadece işletmeci veya yetkilisi tarafından, makine kullanımı için onaylanmış yüzeyler temizlenmelidir. - Genel olarak şu geçerlidir: Kolay tutuşabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi).

Öngörülebilir hatalı kullanım

Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyiniz/madde temizlemeyiniz! Buna, emilen havaya karıştığı zaman

patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahildir, ayrıca aseton, inceltilmiş asit ve çözücü maddeler de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bulaşabilir.

→ Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko) kesinlikle süpürmeyin/emmeyin, bu tozlar güçlü alkali ya da asitli temizlik maddeleri ile bağlantılı olarak patlayıcı gazlar oluşturur. → Yanan veya kor halindeki maddeleri süpürmeyiniz/temizlemeyiniz. Cihaz, sağlığa zararlı maddelerin süpürülmesi için uygun değildir. → Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. → Refakati kişilerin araca alınmasına izin verilmemektedir. → Bu cihazla nesnelerin itilmesi/çekilmesi veya taşınmasına izin verilmez.

Uygun zeminler

-Asfalt

Sanayi zeminleri: Çimentolu döşeme, Beton, Kaldırım taşları

Güvenlik uyarıları

Kullanıma yönelik güvenlik uyarıları

Cihaz, hava ve kara mesafelerine uyulabilmesi için deniz seviyesinden 2.000 metrenin üzerindeki rakımlarda kullanılmamalıdır. (Yalnızca Finlandiya'da geçerli olmak üzere) Cihaz, PVC hortum hattıyla donatılmışsa düşük ortam sıcaklıklarında (0°C altında) kullanılmamalıdır. Cihazınıza dair sorularınız varsa lütfen Kircher ile iletişime geçin. Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. → Tehlikeli alanlarda (örneğin benzin istasyonu) cihazın kullanılması durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.

TEHLİKE

Yaralanma tehlikesi!

→ Aşağı düşen nesnelerin kullanıcı personele çarpma ihtimali olan bölgelerde, aşağı düşen nesnelere karşı koruyucu tavan olmadan cihaz çalıştırmayın. → Kullanıcı personel cihazı talimatlara uygun olarak kullanmalıdır. Personel, yerel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üzere 3. şahıslara dikkat etmelidir. → Prensip olarak motorlu taşıtlar için geçerli koruyucu önlemler, kurallar ve düzenlemelere uyulmalıdır. → Çalışmaya başlamadan önce, kullanım personeli tüm koruma tertibatlarının

düzgün şekilde takılmış olduğundan ve çalıştığından emin olmalıdır.

→ Cihazın kullanım personeli, diğer insanlarla veya mallarıyla oluşan kazalardan sorumludur. → Kullanım personelinin sıkı oturan giysiler giymesine dikkat edin. Sağlam ayakkabılar giyin ve gevşek giysilerden kaçının. → Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. Çocuklar). Görüşün yeterli olmasına dikkat edin! → Cihaz, motor çalışırken kesinlikle gözetimsiz durumda bırakılmamalıdır. Kullanıcı personel, ancak motor durduktan, cihaz denetimsiz hareketlere karşı emniyete alındıktan ve anahtar çekildikten sonra cihazı terk etmelidir. → Cihazın yetkisiz bir şekilde kullanılmasını önlemek için, anahtar çekilmelidir. → Cihaz, sadece kullanım konusunda eğitim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. → Bu cihaz, gerekli fiziksel, duyusal ya da ruhsal yeteneklere sahip kişiler (çocuklar dahil) ya da deneyim ve/veya bilgi olmaması durumunda güvenlikten sorumlu bir kişinin gözetimi altında veya cihazın nasıl kullanılması gerektiği konusunda talimatlar almış kişiler tarafından kullanım için üretilmiştir. → Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır.

TEDBİR

Hasar tehlikesi! Süpürme silindirine dolanabilecekleri için bantlar, ipler veya telleri süpürmeyin.

Sürüş moduna yönelik güvenlik uyarıları

△TEHLİKE

Yaralanma tehlikesi! Sürüşten önce zeminin taşıma kapasitesini kontrol edin.

TEHLİKE

Kaza tehlikesi, yaralanma tehlikesi! Çok büyük eğimlerde devrilme tehlikesi.

Aracı sürüş yönünde sadece maksimum %12'ye kadar eğimlerde sürün.

Hızlı virajlarda devrilme tehlikesi (özellikle sol dönüşlerde).

• Virajlarda yavaş sürün.

Stabil olmayan zeminlerde devrilme tehlikesi.

Cihazı sadece sabitlenmiş zeminlerde hareket ettirin.

Çok büyük yan eğimde devrilme tehlikesi.

Aracı sadece sürüş yönünün enine doğru (maksimum %10'a kadar eğimlerde) sürün.

Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları

Not: Sadece Kärcher tarafından tavsiye edilen aküler ve şarj cihazları kullanın, garanti yükümlülüğü bulunmaktadır.

Akü üreticisi ve şarj cihazı üreticisinin kullanma talimatlarına mutlaka uyulmalıdır. Akülerin kullanılmasına yönelik yasalara dikkat edin.

Aküleri kesinlikle boşalmış durumda bırakmayın, aksine mümkün olduğunca kısa süre içinde tekrar şarj edin. - Kaçak akımları önlemek için aküleri her zaman temiz ve kuru tutun. Metal tozları gibi kirlerden koruyun. - Herhangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi. - Kesinlikle akünün yakınında ya da akü şarj bölümünde açık ateşle çalışmayın, kıvılcım oluşturmayın ya da sigara içmeyin. Patlama tehlikesi. Tahrik motoru girişi sıcak parçalara dokunmayın (yanma tehlikesi). - Akü asidiyle çalışırken dikkatli olun. İlgili güvenlik talimatlarına dikkat edin! - Kullanılmış aküleri, 91/157 EWG sayılı AB yönetmeliğine uygun olarak çevreye zarar vermeyecek şekilde imha edin.

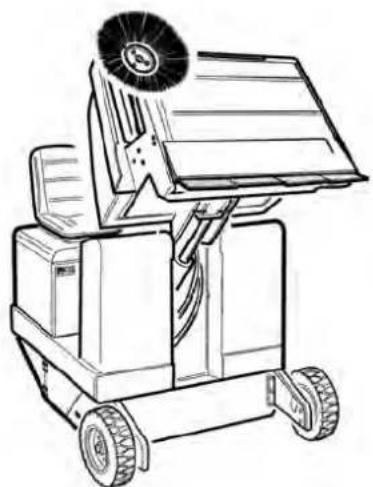

Yüksek boşaltma özellikli cihazlar

TEHLİKE

Yaralanma tehlikesi!

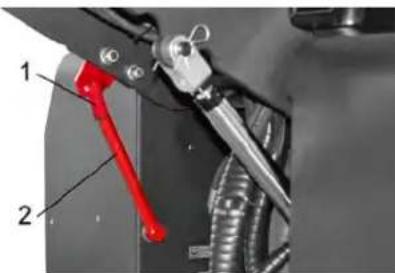

→ Yüksek boşaltma kısmında çalışırken süpürge haznesini tamamen kaldırın ve emniyete alın. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın.

Sürücü koruma tavanlı cihazlar

NOT

Sürücü koruma tavanı (opsiyonel), düşen büyük parçalara karşı koruma sağlar. Fakat bu bileşenler takla atma emniyeti sağlamaz!

→ Her gün koruyucu tavanda hasar olup olmadığını kontrol edin. → Koruyucu tavan veya diğer bileşenlerinden birisi hasarlıysa tüm koruyucu tavanın değiştirilmesi gerekir. → Koruyucu tavan üzerinde değişiklik yapılması veya Karcher tarafından onaylanmamış bileşenler, yapı parçaları veya yapı gruplarının kullanılması yasaktır ve duruma göre koruyucu tavanın işlevini kısıtlayabilir.

Cihazın taşınmasına yönelik güvenlik uyarıları

→ Römorklar veya araçlar üzerinde taşıma sırasında cihazın boş ağırlığını (taşıma ağırlığı) dikkate alın. → Cihazı taşımak için akü konektörünü çıkarın ve cihazı sabitleyin.

Koruma ve bakıma yönelik güvenlik uyarıları

→ Cihazın temizlenmesi ve bakımı, parçaların değiştirilmesi ya da başka bir fonksiyona geçişten önce, cihaz kapatılmalı ve anahtar çekilmelidir. → Çekiş pili alan cihazlarda tüm bakım ve koruyucu bakım çalışmalarında pil, pil bağlantı kesim yeri (pil soketi) üzerinden cihazın elektrik sisteminden ayrılmalıdır. → Elektrik sistemindeki çalışmalar sırasında akü kutup başları sökülmelidir. Bunun için önce eksi kutbu ardından artı kutbu sökün.

Pil bağlantı işlemi ters sırada gerçekleştirilir. Önce artı kutbu ardından eksi kutbu bağlayın.

Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi). Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır. → Ticari amaçla kullanılan yeri değiştirilmiş cihazlara yönelik geçerli yerel Güvenlik kontrolüne dikkat edin. → Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın.

Fonksiyon

Süpürme makinesi, süpürme kanadı prensibine göre çalışır.

• Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır. -Yan fırça, süpürme yüzeyinin kenarlarını ve köşelerini temizler ve kiri döner silindirin şeridine gönderir. İnce toz, bir toz filtresi üzerinden süpürme fanından geçirilerek emilir.

İndirme bilgileri

△ Tehlike

Yaralanma tehlikesi, hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin!

Ağırkık (aküler hariç) 1398 kg*
Ağırkık (akülerle birlikte) 2690 kg*
* Montaj setleri taklim次会议 ağırkık buna uy-gun olarak daha:yüksek olur.

→ Forklift kullanmayın. Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır! → Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm. Cihaz bir palet üzerinde teslim edilirse birlikte verilen kerestelerle bir indirme rampası hazırlanmalıdır.

Bu konudaki kılavuzu 2. sayfada bulabilirsiniz (zarfin iç sayfası).

Önemli uyarı: Her kereste 2 civatayla vidalanmalıdır.

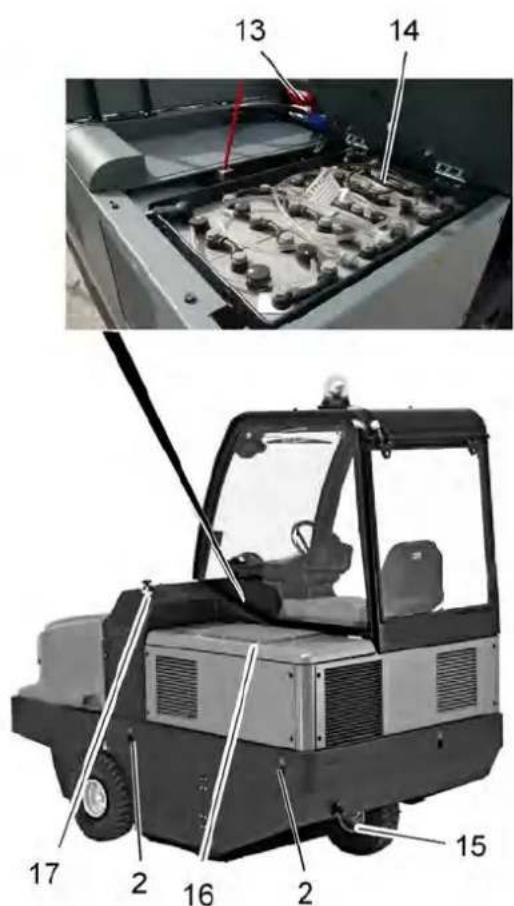

Kullanım ve çalışma elemanları

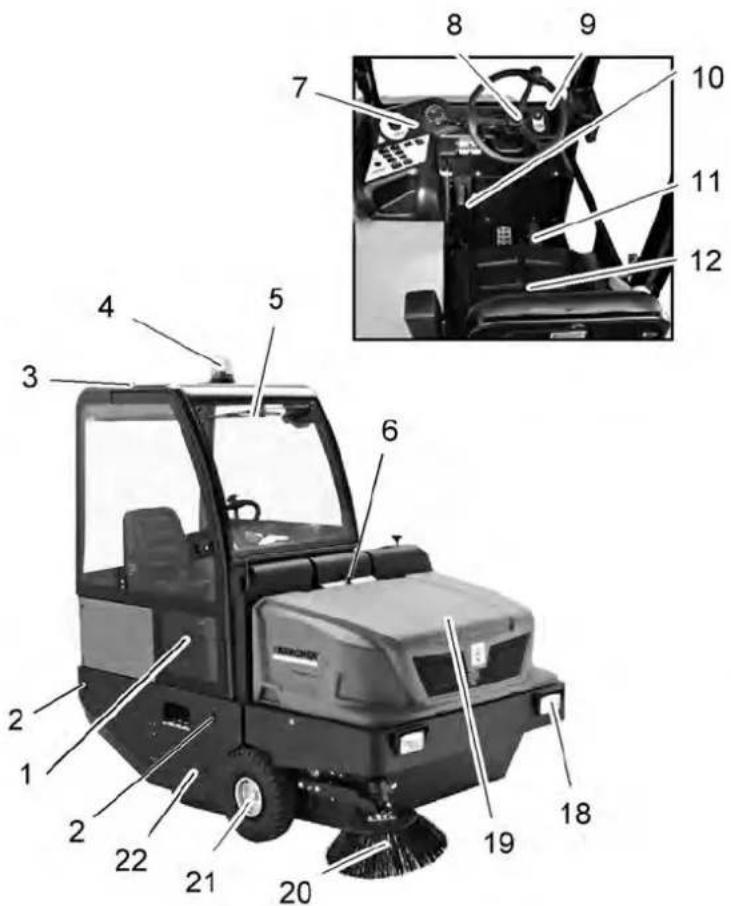

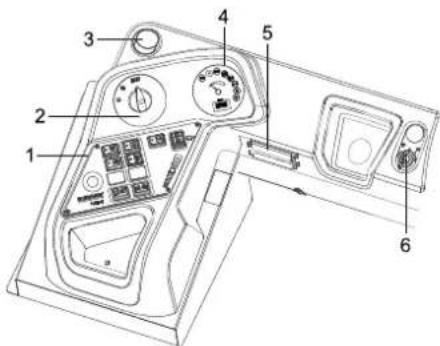

Süpürge makinesinin resmi Kumanda alanı

1 Kabin kapısı (Opsiyon) 2 Sabit bağlama noktası (4x) 3 Koruyucu tavan (opsiyon) 4 Tepe lambası 5 Cam sileceği (Opsiyon) 6 Cihaz kapağının kilidi 7 Kumanda alanı 8 Direksiyon simidi 9 Kontak kilidi 10 Park freni 11 Pedallar 12 Koltuk (koltuk kontak şalterli) 13 Akü soketi 14 Akü seti 2 × 24 V 15 Arka tekerlek 16 Motor kapağı 17 Süpürme silindiri ayarı 18 Aydınlatma sistemi (Opsiyon) 19 Süpürme haznesi 20 Yan fırça 21 Ön tekerlek 22 Süpürme merdanesine erişim

1 Fonksiyon tuşları 2 Program anahtarı 3 Havalandırma deliği (Opsiyon) 4 Çok fonksiyonlu gösterge 5 Çalışma yerindeki sigorta kutusu 6 Kontak kilidi

Kontak kilidi

1 Kontak anahtarı - Konum 0: Motorun kapatılması - Konum 1: Kontak açık - Konum 2: Motorun çalıştırılması

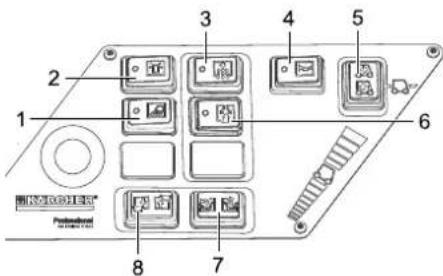

Fonksiyon tuşları

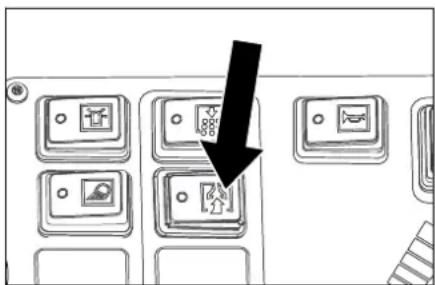

1 Çalışma aydınlatması Açık/Kapalı 2 Tepe lambası Açık/Kapalı 3 Filtre temizliği 4 Korna 5 Sürüş yönü seçme kolu 6 Vakum fanı 7 Hazne kapağını açma / kapama 8 Süpürge haznesinin kaldırılması/indirilmesi

Kontrol lambaları ve ekran

1 Akü kapasitesi 2 Akü kontrol lambası 3 Çalışma durumu kontrol lambası 4 Park lambası kontrol lambası 5 Kontrol lambası (bağlı değil) 6 Kısa far kontrol lambası 7 Kontrol lambası (bağlı değil) 8 Sol sürüş yönü kontrol lambası 9 Geri sürüş yönü kontrol lambası 10 Çalışma saati sayacı

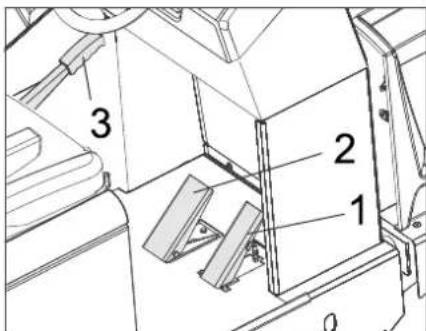

Pedallar

1 Gaz pedali 2 Fren pedali 3 Park freni

Cihazı çalıştırmaya başlamadan önce

El freninin kilitlenmesi/çözülmesi

→ El frenini çözün, bu sırada fren pedalına basın. El frenini kilitleyin, bu sırada fren pedalına basın.

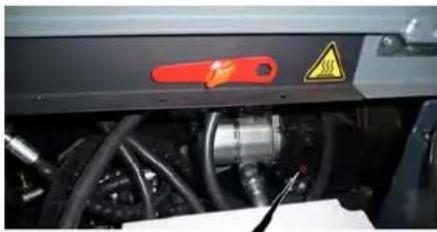

Süpürme makinesini hususi tahrik olmadan hareket ettirmek

→ Motorkapajını açın.

→ Hidrolik pompasının avara kolunu (kırmızı) 180° (saat yönünün tersine) döndürün.

Özel aleti kullanın.

NOT

Özel alet (kırmızı vida anahtarı), ara şasisinde avara kolunun yanındaki bir tutucuda yer alır.

TEDBİR

Süpürme makinesini hususi tahrik olmadan uzun mesafeler boyunca ve 10 km/saatten daha hızlı hareket ettirmeyin.

→ Kaydırdıktan sonra avara kolunu geriye doğru döndürün.

Süpürme makinesini hususi tahrik ile hareket ettirmek

→ Hidrolik pompanın avara kolu makineyi kaydırmak için döndürülerek açılmışsa, kol dayana kadar saat yönünde geri döndürülmelidir. Özel aleti kullanın.

İşletime alma

Genel bilgiler

→ Süpürme makinesini düz bir yüzeye yerleştirin. Kontak anahtarını çıkarın. → Park frenini kilitleyin.

Kontrol ve bakım çalışmaları

Not: Açıklama için Bkz. Temizlik ve bakım bölümü.

Cihazı çalıştırmaya başlamadan önce

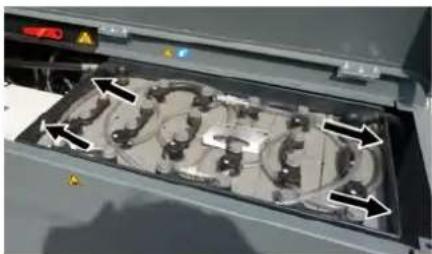

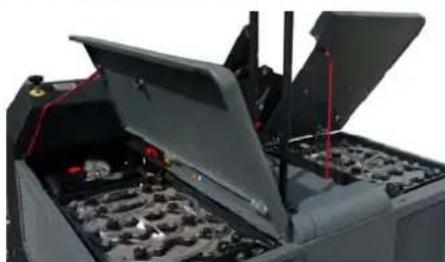

Akülerin Güvenlik uyarıları

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

i	Akü, kullan:m k.lavuzu ve araç kullan:m k.lavuzundaki uyar.la- ra dikkat edin!
	Koruyucu gozlük kullan:n!
	Çocuklar. asit ve akülerden uzak tutun!
	Patlama tehlikesi!

	Ateş, k:v.lc:m, açık:lş:k ve siga- ra igmek yasaktı!
	Yaralanma tehlükesi!
	İlk yard:m!
	Uyar notu!
	Tasfiye edilmesi!
	Aküyü Çop bidonuna atmay:n!
Pb	Tehlikeli elektrik akımena karsı uyarı!

△ Tehlike

Patlama tehlikesi! Akünün üzerine, yani kutuplar ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın.

△ Tehlike

Yaralanma tehlikesi! Yaralar, kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

△ Tehlike

Yangın ve patlama tehlikesi!

• Sigara içmek ve açık ateş yasaktır. Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.

△ Tehlike

Yaralanma tehlikesi! - Göz ya da deriye asit temas etmesi durumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. Daha sonra zaman kaybetmeden doktora gidin. Kirlenmiş giysileri suyla yıkayın.

Akülerin Şarj Edilmesi

Cihazı devreye sokmadan önce aküleri şarj edin.

TEHLİKE

Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Şarj cihazı üreticisinin kullanma talimatını dikkate alın.

Akü üreticisinin birlikte verilen kullanma kılavuzuna mutlaka uyun ve buna göre hareket edin.

Aküleri sadece uygun bir şarj cihazıyla şarj edin.

Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.

△ Tehlike

Yaralanma tehlikesi. Akü boşalmış durumdayken su eklenmesi, dışarı asit çıkmasına neden olabilir! Akü asidiyle çalışırken koru

yucu gözlük takın ve yaralanmalar. ve kıyafetlerinizin zarar görmesini önlemek için kurallara uyun. Deri ya da kıyafetlere asit sıçraması durumunda hemen bol suyla yıkayın.

TEDBİR

Akülere su eklemek için sadece saf su ya da tuzdan arındırılmış su (EN 50272-T3) kullanın.

Tavsiye edilen aküler, şarj cihazları

	Sipariş numarası
Akü bölmesi 24 V,700 Ah, (bakım gerek-tirmez)*	6.654-280.0
Şar cihazı 48 V, 80 A 6	654-281.0
* Cihaz 2 aküye İtymiçduyar

Başka akülerin ve şarj cihazlarının kullanılması önerilmez ve sadece KÄRCHER müşteri hizmetleri ile görüşüldükten sonra başka aküler ve şarj cihazları kullanılmalıdır.

→ Akü yuvasını makineden çekerek çıkarın ve şarj cihazının yuvasına bağlayın. → Şarj cihazının fişini uygun bir 16 A'lık prize takın, şarj cihazı kendi kendine şarj olur. → Şarj işlemi sırasında her iki motor kapağını açık tutun. Not: Aküler şarj edildikten sonra, şarj cihazını önce elektrik şebekesinden ve daha sonra akülerden ayırın.

Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi

TEDBİR

Akü üreticisinin birlikte verilen kullanma kılavuzuna mutlaka uyun ve buna göre hareket edin.

Akü şarj seviyesinin kontrol edilmesi

- Akü kapasite göstergesi yeşil bölgede: Akü dolu. - Akü kapasite göstergesi sarı bölgede: Akü yarıya kadar boşalmış. - Akü kapasite göstergesi kırmızı bölgede: Akü neredeyse boş. Süpürme modu kısa süreli otomatik olarak durdurulur. - Kontrol lambası kırmızı yanıyor: Akü boş. Süpürme modu otomatik olarak durdurulur (süpürme üniteleri sadece akü şarj edildikten sonra tekrar devreye sokulabilir). Cihazı doğrudan şarj istasyonuna götürün, bu sırada eğimlerden kaçının. → Aküyü şarj edin.

Çalıştırma

Sürücü koltuğunun ayarlanması

Koltuk ayarlama kolunu dışarı doğru çekin. Koltuğu itin, kolu bırakın ve oturun. Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin.

Programın seçilmesi

1 Taşa sürüşü 2 Döner silindirle süpürme. 3 Süpürme silindiri ve yan fırçayla süpürme

Cihazı çalıştırma

Not: Cihaz, bir koltuk kontak şalteriyle donatılmıştır. Sürücü koltuğu terk edilirken cihaz kapatılır.

→ Sürücü koltuğuna oturun. → Sürüş yönü/seçme kolunu orta konuma getirin. → Park frenini kilitleyin. → Kontak anahtarını kontak kilidine takın. → Kontak anahtarını "I" konumuna getirin. Cihaz çalışmaya hazırdır. → Kontak anahtarını "II" konumuna getirin.

Cihaz sürüşe hazırdır. Uyarı: Akü şarj durumu göstergesi yaklaşık 10 saniye sonra şarj durumunu gösterir.

Cihazı sürme

→ Program şalterini nakliye sürüş konumuna getirin. → Fren pedalına basın ve pedalı basılı tutun. → Park frenini çözün.

İleri sürme

→ Sürüş yönü/seçme kolunu "İleri" konumuna getirin. → Gaz pedalına yavaşça basın.

Geriye doğru sürüş

△ Tehlike

Yaralanma tehlikesi! Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmamalıdır, gerekirse yönlendirme yardımı alın.

TEDBİR

Hasar görme tehlikesi! Sürüş yönü seçme koluna sadece cihaz hareketsizken basın.

→ Sürüş yönü/seçme kolunu "Geri" konumuna getirin. → Gaz pedalına yavaşça basın.

Sürüş durumu

- Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir.

- Pedala sert bir şekilde basılmasından sakının, çünkü hidrolik sistem zarar görebilir.

Frenleme

→ Sürüş pedalını bırakın, cihaz kendiliğinden frenler ve durup kalır.

Not: Fren etkisi, fren pedalına basılarak desteklenebilir.

Engellerin üstünden geçilmesi

70 mm'ye kadar sabit engellerin üstünden geçilmesi:

Yavaş ve dikkatlice ilerleyip üstünden geçin. 70 mm'nin üstündeki sabit engellerin üstünden geçilmesi: → Engellerin üstünden sadece uygun bir rampayla geçilebilir.

Süpürme modu:

TEDBİR

Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekanizmasının zarar görmesine neden olur.

Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalıdır.

Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir.

Kuru zemini süpürme

Fanı çalıştırın.

→ Yüzey temizliğinde, program şalterini süpürme silindiriyle süpürme konumuna getirin. → Yan tekerlekleri temizlerken, program şalterini süpürme silindiri ve yan fırçayla süpürme konumuna getirin.

Nemli veya ıslak zeminleri temizlemek

→ Fan kapatın. → Yüzey temizliğinde, program şalterini süpürme silindiriyle süpürme konumuna getirin. → Yan tekerlekleri temizlerken, program şalterini süpürme silindiri ve yan fırçayla süpürme konumuna getirin.

Süpürge haznesinin boşaltılması

△ Tehlike

Yaralanma tehlikesi! Boşaltma işlemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır.

△ Tehlike

Ezilme tehlikesi! Asla boşaltma mekanizmasının çubuklarından tutmayın. Kaldırılmış haznenin altında durmayın.

△ Tehlike

Devrilme tehlikesi! Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın.

→ Program şalterini nakliye sürüş konumuna getirin. → Süpürge haznesini kaldırın. → Toplama haznesine doğru yavaşça yaklaşın. → Park frenini kilitleyin. → Depo kapağının açılması: Soldaki düğmeye basın ve süpürme haznesini boşaltın. → Depo kapağının kapatılması: Son konumda içeri devrilene kadar sağdaki düğmeye basın (yaklaşık 2 saniye). → Park frenini çözün. → Yavaşça toplama haznesinden uzaklaşın. → Süpürme haznesini son konuma kadar indirin.

Cihazın kapatılması

→ Fren pedalına basın ve pedala basılı tutun. → Park frenini kilitleyin. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın.

Taşıma

TEHLİKE

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. → Park frenini kilitleyin. Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincirlerle emniyete alın. → Cihazı tekerleklerden takozlar koyarak emniyete alın. → Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

TEHLİKE

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Durdurma

Süpürme makinesi uzun süre boyunca kullanılmadığı zaman aşağıdaki hususlar dikkate alın: → Süpürme makinesini düz bir yüzeye yerleştirin.

→ Program şalterini nakliye sürüş konumuna getirin. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. → Süpürme makinesini kaymaya karşı emniyete alın. → Süpürme makinesini içten ve dıştan temizleyin. Cihazı korumalı ve kuru bir yere bırakın. → Akü soketini makineden çekin. → Aküyü şarj edin ve yaklaşık 2 aylık aralıklarla şarj etmeye devam edin.

Koruma ve Bakım

Genel bilgiler

TEDBİR

Hasar görme tehlikesi! Toz filtreyi ve kamayı çıkarmayın. Cihazın temizlenmesi ve bakımı, parçaların değiştirilmesi ya da başka bir fonksiyona geçişten önce, cihaz kapatılmalı, anahtar çıkarılmalı ve akü soketi çekilmeli veya akü kutup bağları sökülmelidir. - Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da GPC'nin tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır. - Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tabidir. → Süpürme makinesini düz bir yüzeye yerleştirin. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkarın. → Park frenini kilitleyin.

Temizlik

TEDBİR

Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kasa devre veya başka hasar tehlikesi).

Cihazın iç temizliği

△ Tehlike

Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu gözlük takın.

Cihazı bir bezle temizleyin. Cihaza tazyikli havayla üfleme yapın.

Cihazın dış temizliği

Cihazı, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Bakım aralıkları

Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir.

Müşteri talebi sonucunda bakım

Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uzman tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Karcher yetkili servisine başvurulabilir.

Günlük bakım:

Süpürme merdanesinde ve yan fırçada aşınma ve sarımı bant kontrolü yapın. Tüm kumanda elemanlarına ait fonksiyonu kontrol edin.

Cihaza hasar kontrolü yapın.

Haftalık bakım:

→ Hidrolik yağ temizleyicisini temizleyin. → Hidrolik sistemi kontrol edin. → Hidrolik yağ seviyesini kontrol edin. Fren hidroliği seviyesini kontrol edin. → Conta çıtalarına aşınma kontrolü yapın, ihtiyaç anında çıtaları değiştirin. → Hazne kapağını kontrol edin ve yağlayın.

Aşınmaya göre bakım:

→ Sızdırmaz contaları değiştirin. → Yan contaları ayarlayın/değiştirin. Döner silindiri değiştirin. → Yan süpürgeleri değiştirin.

Not: Açıklama için Bkz. Bakım çalışmaları bölümü.

Müşteri hizmeti talebi sonucunda bakım

50 çalışma saatinden sonra bakım:

Bakım kitabına göre birinci kontrolü yaptırın.

250 çalışma saatinden sonra bakım:

→ Bakım kitabına göre kontrolü yaptırın.

Not: Garanti taleplerini sağlamak için, garanti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Karcher müşteri hizmetleri departmanınca bakım kitapçığına göre yapılmalıdır.

Bakım çalışmaları

Ön hazırlık:

→ Süpürme makinesini düz bir yüzeye kaldırın. → Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın. → Park frenini kilitleyin.

Genel güvenlik uyarıları

TEHLİKE

Yaralanma tehlikesi! Süpürme haznesi kaldırılırken emniyet çubuğunu her zaman yerleştirin.

1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli).

Aküler sadece set olarak değiştirilmelidir. Değiştirme işlemi sadece kalifiye bir uzman tarafından yapılmalıdır.

Yüksek ağırlık (akü paketi başına 545 kg) nedeniyle, değiştirme işlemi bir vinçle gerçekleştirilmelidir.

→ Akü değiştirilirken, önce eksi kutup kablosunun çıkarılmasına dikkat edin.

Vinç halatını akü setinin 4 kancasına sabitleyin ve aküleri dikkatlice dışarı kaldırın.

Uyarı: Yan kapakları daha önce çıkarın.

Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi NOT

Süpürme haznesi kaldırılmamış olmalıdır.

→ Motorkapını açın.

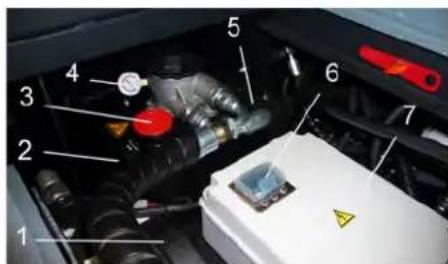

1 Hidrolik yağı soğutucusu

2 Görüş camı

3 Yağ doldurma deliğinin vidalı tapası

4 Manometre

5 Hidrolik yağı deposu

6 Sigorta FU-1 (ana sigorta)

7 Elektronik muhafazası Sadece Müşteri hizmetleri tarafından açılabilir.

→ Hidrolik yağı seviyesini kontrol camından kontrol edin.

- Yağ seviyesi "MIN" ve "MAX" işareti arasında olmalıdır.

- Yağ seviyesi "MIN" işaretinin altındaysa, hidrolik yağı ekleyin.

→ Yağ doldurma deliğinin kapağını sökün.

Doldurma bölgesini temizleyin.

Hidrolik yağı ekleyin.

Yağ türü: bkz. Teknik Özellikler

→ Yağ doldurma deliğinin kapağını vidalayın. NOT

Manometre yüksek bir hidrolik yağ basıncı gösterirse, hidrolik yağ filtresi Karcher müşteri hizmetleri tarafından değiştirilmelidir.

Hidrolik sisteminin kontrol edilmesi

→ Park frenini kilitleyin. → Motoru çalıştırın. Hidrolik sisteme sadece Karcher müşteri hizmetleri tarafından bakım yapılmalıdır. Tüm hidrolik hortumları ve bağlantılara sızdırmazlık kontrolü yapın.

Döner silindirin kontrolü

→ Kontak anahtarını "I" konumuna getirin.

→ Süpürme haznesini son konuma kadar kaldırın. → Kontak anahtarını 0 konumuna getirin. → Park frenini kilitleyin. Yüksek boşaltma emniyet çubuğunu yerleştirin. Bantları veya ipleri döner silindirden çıkartın. Emniyet çubuğunu dışarı alın. → Kontak anahtarını kontak kilidine takın. → Kontak anahtarını "I" konumuna getirin. → Süpürme haznesini son konuma kadar indirin. → Motoru stop edin.

Döner silindirin değiştirilmesi

1 Süpürme silindiri bağlantısının sabitleme civatası 2 Süpürme silindiri 3 Süpürme silindiri bağlantısı 4 Yan conta tutucu sacı 5 Yan conta

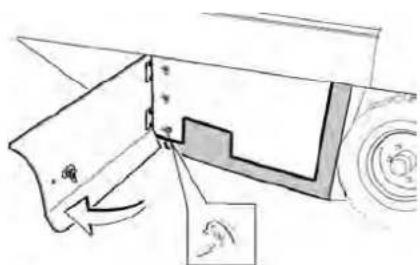

→ Yan kaplamayı anahtarla açın. Tutucu sacdaki kelebek somunları yan contadan sökün ve tutucu sapı çıkarın. → Yan contayı dışarı doğru katlayın. → Süpürme merdanesi yuvasının sabitleme civatasını sökün ve yuvayı dışarı döndürün. Döner silindiri dışarı çıkarın.

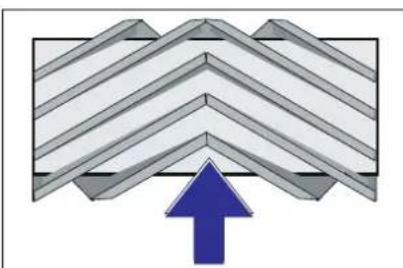

Süpürme silindirinin montaj konumu şu şekildedir (üstten görünüm)

Not: Yeni süpürme silindirini takarken fırçanın konumuna dikkat edin.

Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salıncağın eksantriklerine takılmalıdır.

Not: Yeni süpürme merdanesinin montajından sonra süpürge seviyesi yeniden ayarlanmalıdır.

Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması

→ Lastik hava basıncını kontrol edin. Vakum fanını kapatın. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. → Program şalterini süpürme silindiriyle süpürme konumuna getirin. → Program şalterini nakliye sürüş konumuna getirin. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin.

Süpürge aynasının şekli, 80-85 mm genişliğinde eşit bir kare oluşturmalıdır.

Süpürme yüzeyi genişliğinin ayarlanması:

1 Ayar vidası

→ Ayar vidasının ayarını değiştirerek süpürme yüzeyi konumunu ayarlayın. → Süpürme aynasını kontrol edin.

Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması

→ Yan fırçaları kaldırın. Toz veya kireçle kaplı süpürme makinesini düz ve kaygan bir zeminde sürün. → Program şalterini süpürme silindiri ve yan fırçayla süpürme konumuna getirin. → Yan fırçaları kaldırın. → Program şalterini sürüş konumuna getirin. Cihazı geriye doğru sürün. → Süpürme aynasını kontrol edin.

Süpürme yüzeyinin genişliği 40-50 mm arasında olmalıdır.

Süpürme yüzeyini iki ayar vidasıyla düzeltin. Süpürme aynasını kontrol edin.

Yan contaların ayarlanması

Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın.

TEHLİKE

Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emniyet çubuğunu her zaman yerleştirin. Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli).

1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu. "Süpürme silindirinin değiştirilmesi" bölümünde açıklandığı gibi yan kaplamayı açın. 6 kelebek somunu yan tutucu saçtan gevşetin. 3 somunu (SW 13) öndeki tutucu saçtan gevşetin. Tabana 1 - 3 mm mesafeye gelene kadar yan contayı aşağı doğru bastırın (uzun delik). Tutucu saçları vidalayın. İşlemi cihazın diğer tarafında tekrarlayın.

Toz filtresinin elle temizlenmesi

Toz filtresini filtre temizleme tuşuyla temizleyin.

Far ampulünü (opsiyon) değiştirin

Farı sökün. Farı çıkartın ve soketi çekin.

Not: Soketin pozisyonlarına dikkat edin. Farı dağıtın. Far muhafazasını dağıtın ve lamba ünitesi sabitlenmediği için bu sırada yatay tutun. Kapak braketinin kilidini açın ve ampulü çıkartın. Yeni ampul takın. Ters sırada toplayın.

Sinyal lambası ampulünü (opsiyon) değiştirin

Not: Sinyal lambası ampulünü değiştirmek için, sinyal lambası camını sinyal lambası muhafazasından çıkartın.

Sigortaların değiştirilmesi

Sigorta tutucusunu açın.

→ Sigortaları kontrol edin. → Arızalı sigortaları yenileyin.

Not: FU 01 sigortası (ana sigorta), elektronik muhafazası üzerinde yer alır.

FU 14, FU 15 ve FU 16 sigortaları, elektronik muhafazanın içinde yer alır. Dikkat: Sadece yetkili müşteri hizmetleri muhafazayı açabilir ve sigortaları değiştirebilir.

FU 01 Ana sitorta 330 A
FU 02 Koluk kontak şalteri 3 A
FU 03 Sürçü kabini (opsi- yon)	10 A
FU 04 Sürüş yönüsylvania 5 A
FU 05 Çok fonksiyonlu gü- s terge	3 A
FU 06 Hidrolik yüzüncü soğutu- cusu	25 A
FU 07 Program.Since anah- tari	15 A
FU 08 Korna 10 A
FU 09 Sol aydınlatma 7,5 A
FU 10 Sağ aydınlatma 7,5 A
FU 11 Çalıhma aydınlatması 10 A
FU 12 Tepe lombasi 5 A
FU 13 Kara/YYYYsystemi 10 A
FU 14 Motor 3 A
FU 15 Gerilim konvertörü 20 A
FU 16 Anhtar-SAteri 3A

Not: Sadece aynı sigorta değeri olan yedek sigortalar kullanın.

Arızalarda yardım Teknik Bilgiler

Ariza Arizananı giderilmesi
Cihaz hareket etm;yara daçok yavaş hareket ediyor	Sürucü koltuğuna oturun, koltuk kontak-SAteri etkinleşir.
	Devreye giren sitortayi FU 1 (elektronik muhafazasi üzerinde)aşın
	Aküyü Şarj edin ya da要考虑irin
	Park frenini yüzün
	İçeri saporlş bantlar ve ipler,aşırindan kontrl edin.
	Kärcher-müstleri hizmetini bilgilendirin
Hidrolike ilelik sesi Hidrolik yağ ek	eyin
	Kärcher-müstleri hizmetini bilgilendirin
Firçalar sadece yawaşdonuyor ya da hiçdonmuyor	Içeri saporlş bantlar ve ipler,aşırindan kontrl edin.
	Kärcher-müstleri hizmetini bilgilendirin
Firca bolgesindeki emme kuvveti az ya da hiç emme kuvveti yok	Filtreyi temizleyin
	Kärcher-müstleri hizmetini bilgilendirin
Cihaz toz kaldiriyor Yan contaların	ayarlanması
	Fani,Qalışirin
	Toz filtresini temizleyin
	Filtre contaların要考虑irin
	Kärcher-müstleri hizmetini bilgilendirin
Süpürme üntesinde,süpürulena malzeme kalıyor	Süpürge haznesini boşaltın
	Toz filtresini temizleyin
	Süpürme silindirini要考虑irin
	Süpürme aynasınyarlayın
	Süpürme haznesinin,Serit contaların要考虑irin
	Süpürme silindirindeki blokaki kalirin
	Kärcher-müstleri hizmetini bilgilendirin
Süpürme haznesi kalkm;yor ya da inm;yor	Sigortaları kontrl edin.
	Kärcher-müstleri hizmetini bilgilendirin
Süpürme haznesi sadece,yawaşdonuyor ya da hiçdonmuyor	Kärcher-müstleri hizmetini bilgilendirin
Hidrolik hareket ettililen parçalarda,... calisma arızaları	Kärcher-müstleri hizmetini bilgilendirin

		KM 150/500 R Bp
Cihaz bilgiler
Sü|RUS hizı, ileri km/h 9
Sü|RUS hizı, geri km/h 9
Tırmanma kapasitesi (max.) -- 12%
Yan前提urge olmayan yüzeyGPCU m	2/h 11000
1 yan前提gesi olan yüzeyGPCU m	2/h 13800
Yan前提geleri olmayan calisma geniligi mm 1200
1 yan前提gesi olan calisma geniligi mm 1500
Su damla korumalıkoruma Türü	-- IPX 3
Akü tam Şarqlı durumdayken kullanım Güresi	h	4
Elektrik sistemi
Akü kapasitesi	V, Ah	48,700
Akü setinin toplam ağiligi (cihaz, 2 akü setine intiyeçduyar)	kg	1090
Hidrolik sistemi
Komple hidrolik sistemindeki yüz miktari	I	35
Hidrolik deposundaki yüz miktari	I	28
Hidrolik yüz tipi	-- HV 46
SüPürme haznesi
Maksimum boşaltma:yüzsekligi	mm 1470
Süpürge haznesinin hacmi 1500
Süpürme silindirı
Döner silindir�能i mm 380
Döner silindir genişi mm 1200
Devir 1/min 360
Süpürme yüzeyi mm 80
Yan erfolça
Yan-supürge�能i mm 600
Devir (kademesiz) 1/min 0 - 54
Tam kauçuk lastikler
Ön ebatlar -- 5.00-8
Arka ebatlar -- 4.00-8
Frenler
Ön tekerlekler	-- mekanik
Arka tekerlek	-- hidrostatik
Filtre ve emme sistemi
Motor Düzeni	-- Yatık filtret
Devir 1/min 2750
İnce toz filtresi filtre yüzeyi	m2	7
Emme sistemin nominalvakumu	mbar	5
Emme sistemin nominal hakim akimi	m3/h	2400
Karıstirma sistemi -- Elektrik motoru
Çevre kosulları
Sıcaklik	°C	-5 ila +40
Hava nemi,çi ile islanmammiş	%	0 - 90
60335-2-72'a güre belirlenendehyerlener
Ses emisyonu
Ses basinci seviyesi LpA	dB(A)	74
Güvensizlik KpA	dB(A)	3
Ses basinci seviyesi LwA + Güvensizlik KwA	dB(A)	97
Cihaz titresimleri
El-kol titreşimidehyeri	m/s2	1,2
Yuva	m/s2	0,6
Güvensizlik K	m/s2	0,1
Ölcüler ve ağırliklar
Uzunluk x Genişlik x Yükseklik	mm 2442x157	0x1640
Saq:dönme�能i	mm 1515
Sol:dönme�能i	mm 1600
Bş:ağırlik (akılı/akılıüz)	kg	1398/2690
Müsaade edilen toplam ağırlik	kg	3089
Izin verilenaks:yükü,ön	kg	1417
Izin verilenaks:yükü,arka	kg	1672
Teknik deşilşiklik yapma hakka saktırlr!

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modelinin AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Süpürge makinesi

Tip: 1.186-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Kullanılan uyumluluk değerlendirme

yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 94

Garanti edilen: 97

Alfred Kärcher SE & Co. KG

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Yedek Parçalar .RU1

Çalıştırma Sembolleri .RU1

Çalıştırma .RU2

Cihaz Üzerindeki Semboller .RU2

Amacına Uygun Kullanım .RU2

Kasıtlı Yanlış Kullanım .RU2

Yüzeylerin İşlenmesi .RU2

Güvenlik Talimatları .RU2

Güvenlik Talimatları .RU2

Çalıştırma Sırasında Güvenlik Talimatları .RU2

Hareket Sırasında Güvenlik Talimatları .RU3

Güvenlik talimatları, akümülatör bataryası ile çalışan cihazlar için. RU 3

Konteyner kaldırma cihazı. RU 3

Koruyucu tente ile cihaz. RU 3

Makinenin taşınması sırasında güvenlik talimatları. RU 3

Bakım ve teknik servis sırasında güvenlik talimatları. RU 3

Kullanım amacı. RU 4

Boşaltma sırasında talimatlar. RU 4

Kontrol elemanlarının tanımı

Çalışma modları. RU 5

Makinenin genel görünümü. RU 5

Kontrol paneli. RU 5

Fonksiyonlar. RU 5

Kontrol göstergeleri ve uyarı lambaları. RU 6

Onarım. RU 6
